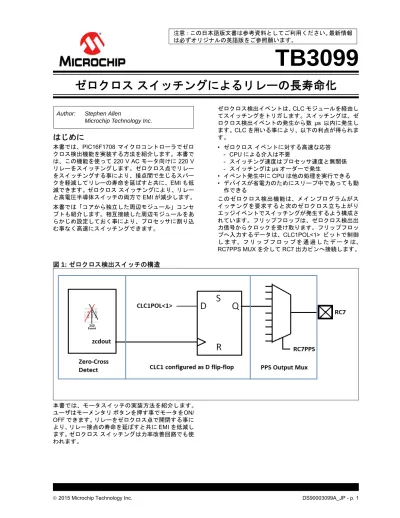

TB3099
はじめに
本書では、PIC16F1708 マイクロコントローラでゼロ
クロス検出機能を実装する方法を紹介します。本書で
は、この機能を使って
220 V AC モータ向けに 220 V
リレーをスイッチングします。ゼロクロス点でリレー
をスイッチングする事により、接点間で生じるスパー
クを軽減してリレーの寿命を延ばすと共に、
EMI も低
減できます。ゼロクロス スイッチングにより、リレー
と高電圧半導体スイッチの両方で
EMI が減少します。
本書では「コアから独立した周辺モジュール」コンセ
プトも紹介します。相互接続した周辺モジュールをあ
らかじめ設定しておく事により、プロセッサに割り込
む事なく高速にスイッチングできます。
ゼロクロス検出イベントは、
CLC モジュールを経由し
てスイッチングをトリガします。スイッチングは、ゼ
ロクロス検出イベントの発生から数
μs 以内に発生し
ます。CLC を用いる事により、以下の利点が得られま
す。
• ゼロクロス イベントに対する高速な応答
- CPU による介入は不要
- スイッチング速度はプロセッサ速度と無関係
- スイッチングは μs オーダーで発生
• イベント発生中に CPU は他の処理を実行できる
• デバイスが省電力のためにスリープ中であっても動
作できる
このゼロクロス検出機能は、メインプログラムがス
イッチングを要求すると次のゼロクロス立ち上がり
エッジイベントでスイッチングが発生するよう構成さ
れています。フリップフロップは、ゼロクロス検出出
力信号からクロックを受け取ります。フリップフロッ
プへ入力するデータは、CLC1POL<1> ビットで制御
し ま す。フ リ ッ プ フ ロ ッ プ を 通 過 し た デ ー タ は、
RC7PPS MUX を介して RC7 出力ピンへ接続します。
図 1: ゼロクロス検出スイッチの構造
本書では、モータスイッチの実装方法を紹介します。
ユーザはモーメンタリ ボタンを押す事でモータをON/
OFF できます。リレーをゼロクロス点で開閉する事に
より、リレー接点の寿命を延ばすと共に
EMI を低減し
ます。ゼロクロス スイッチングは力率改善回路でも使
Author:
Stephen Allen
Microchip Technology Inc.
DS90003099A_JP - p. 2 2015 Microchip Technology Inc.
リソース要件
PIC16F170X はゼロクロス検出回路を備えています。
ゼロクロス検出機能には
1 個の高抵抗を使う必要があ
ります。この抵抗は、過電流
/ 過電圧による PIC
®デ
バイスの損傷を防ぐために重要です。ゼロクロス検出
のための主電源の接続方法を
図
2
に示します。
図 2: ゼロクロスピン (RA2/ZCD) を高電圧の主電源に接続する方法
ゼロクロス検出ピン
(RA2/ZCD) は、565 kΩ の抵抗を
介して赤
( ホット ) の電源ケーブルに接続します。赤
の代わりに黒
( ホット ) のケーブルに接続しても構い
ません。白
( コモン ) のケーブルはグランドに接続し
ます。
RA2/ZCD ピンの最大シンク / ソース電流は 300 µA ( 公
称値
) です。120 V (RMS) の正弦波のピーク電圧は
(120 *2^(1/2)) = 169.7 V です。この抵抗の値は、オー
ムの法則により以下のように求まります。
V/I = R = 169.7/300 µA = 565 kΩ
ゼロクロス検出モジュールは、正および負の傾きのゼ
ロクロスで割り込みを生成するためのオプションを備
えています。また、2 つの電力モード (High/Low) によ
り、消費電力を柔軟に管理できます。
本書の例では、DC12 V のコイルを使って 220 V のリ
レーをスイッチングします。押しボタンスイッチ
(RB7
ピンに接続
) は、内部の弱プルアップ抵抗を使って構
成します。
図
3
に基本的な接続を示します。
表 1: ゼロクロス スイッチングのリソース要件
CLC モジュール
1 個
RAM
1 byte
プログラムメモリ
4096 中 119 アドレス
図 3: ゼロクロス検出モータ スイッチングの回路図
AC 電圧波形 (60 Hz)
赤と黒の電源ケーブルの電圧は、位相が互いに
180° 異
なる正弦波です。
図
4
に、
2 つの AC 波形とゼロクロス
点を示します。どちらの「ホット」ケーブルのゼロク
ロス点でスイッチングしても結果は同じです。黒およ
び赤ケーブルの電圧は、中心電圧を基準として
110 V
(RMS) です。赤と黒のケーブル間の電位差を取り出す
事により、
2 倍の電圧振幅 (220 V RMS) が得られます。
図 4: 60 Hz AC 主電源の波形 ( 赤 : ホット、黒 : ホット、0 - COMMON)
DS90003099A_JP - p. 4 2015 Microchip Technology Inc.
CLC の構成
ゼロクロス
ポイントの近くでスイッチングするため
に、ゼロクロス信号を使って
D フリップフロップにク
ロックを供給します。
図
5
に示すスクリーンショット
では、CLC1 を D フリップフロップとして構成してい
ます。このフリップフロップにはゼロクロス信号から
クロックを供給し、
CLC1POL<1> ビットを介してデー
タを提供します。
図 5: CLC Designer ツール - CLC1 を D フィリップフロップとして構成
以下の信号のロジック波形を
図
6
に示します。
• 押しボタン ( アクティブ LOW、PIC デバイスから内
部プルアップを使用
)
• リレー スイッチング信号
• ゼロクロス検出信号 (CLC モジュールを通してポー
トピンから取り出し
)
ボタンを押す度に、デバウンスのための短い遅延の後
にリレーの状態が切り換わります。これにより、モー
メンタリ押しボタンを押す度に、モータの
ON/OFF を
切り換える事ができます。
CLC1OUT の変化は、ゼロ
クロス信号の立ち上がりエッジで発生します。
図 6: ボタンを複数回押した時のリレー出力の変化を示す波形
ゼロクロス点でのスイッチングを拡大したオシロス
コープ波形を
図
7
に示します。ゼロクロス信号と
CLC1OUT の間の遅延はゲート伝播遅延のみによって
生じ、プロセッサ クロックには無関係です。ゼロクロ
ス信号は
PIC デバイスの内部で生成されるため、これ
らの信号はほとんど同時に変化します。
CLC 内の伝播
遅延は無視できますが、各信号にはそれぞれの出力ピ
ンで等量の遅延が生じます。
図 7: ゼロクロス信号の立ち上がりエッジと出力
信号の変化の間の相対的タイミング
まとめ
本書は、ゼロクロス検出モジュールを使ったアプリ
ケーションの開発を始めるための足がかりを読者に提
供する事を目的としています。ゼロクロス スイッチン
グにより
EMI が減少します。アプリケーションによっ
ては、プリント基板ノイズとフィルタ用部品点数の削
減によってコストを削減できます。
DS90003099A_JP - p. 6 2015 Microchip Technology Inc.
補遺 A
ゼロクロス点でリレーをスイッチングするためのコー
ドを以下に記載します。
ソフトウェア ライセンス使用許諾
Microchip Technology Incorporated ( 以下「弊社」) が提供するソフトウェアは、弊社製品との組み合わせでのみ使われる事を目的 として弊社のお客様に供給されます。 ソフトウェアの所有権は弊社および/ またはソフトウェアのサプライヤに帰属し、適用著作権法のもとに保護されています。無断 複写、複製、転載は禁じられています。上記の制約に違反してソフトウェアを使った場合、使用者はライセンス使用許諾の侵害に 対して民事責任を問われ、適用法のもとに罰せられます。 本ソフトウェアは「無条件受け取り」を条件として提供されます。本ソフトウェアの商品性および特定目的に対する適合性の黙示 保証を含む( ただし必ずしもこれらに限定されない ) 明示、暗示、法的な保証は一切致しません。弊社は、いかなる場合も、特殊、 偶発的、必然的にかかわらず、いかなる理由があろうとも、一切の賠償責任を負いません。 #include "p16f1708.inc"
#define RELAY_CONTROL CLC1POL,1
#define debounce_count 0x71 ; RAM location for debounce counter
start
org 0x0000
nop
banksel ZCD1CON
bsf ZCD1CON,ZCD1EN ; Let's get started by turning on the Zero-cross detect module.
banksel ANSELB
clrf ANSELB ; make port B digital movlw 0x04
movwf ANSELA ; make port A digital movlw 0x04
movwf ANSELC ; make port C digital, except RC2.
banksel TRISC movlw 0x04
movwf TRISC ; port C all outputs, except RC2. movlw 0xC0
movwf TRISB ; port B all outputs, except RB7 and RB6 movlw 0x04
movwf TRISA ; port A all outputs, except RA2.
#include "zcd-clc1.inc" ; this sets up the CLC1 module as a d-type flip-flop
; with "zero-cross" as clock and data provided through CLC1POL<1> banksel RC7PPS
movlw 0x04
movwf RC7PPS ; map CLC1 output (relay control) to RC7.
banksel RC6PPS movlw 0x13
movwf RC6PPS ; map "Zero-Cross" to RC6 (for visualization)
banksel WPUA
clrf WPUA ; make sure weak pull-up is not turned on for RA2/ZCD
banksel OPTION_REG
bcf OPTION_REG,7 ; enable weak pull-ups.
main_loop
banksel PORTB
btfsc PORTB,7 ; Is button depressed? goto main_loop ; No.
debounce
movlw 0xff ; Yes - button was pressed.
debounce_loop
btfss PORTB,7 ; Is button released? goto debounce ; No.
call delay ; Yes. short delay,
decfsz debounce_count ; and decrement counter.Has counter expired? goto debounce_loop ; No.
banksel CLC1POL
btfss RELAY_CONTROL ; Is relay currently on? goto relayon ; No. request turn on. goto relayoff ; Yes. request turn off.
relayon
bsf RELAY_CONTROL ; raise signal to request relay turn-on. goto main_loop
relayoff
bcf RELAY_CONTROL ; lower signal to request relay turn-off. goto main_loop DELAY nop nop return end
DS90003099A_JP - p. 8 2015 Microchip Technology Inc.
補遺 B
CLC Designer ツールを使って生成した CLC コンフィ
グレーション
ファイルを以下に記載します。
