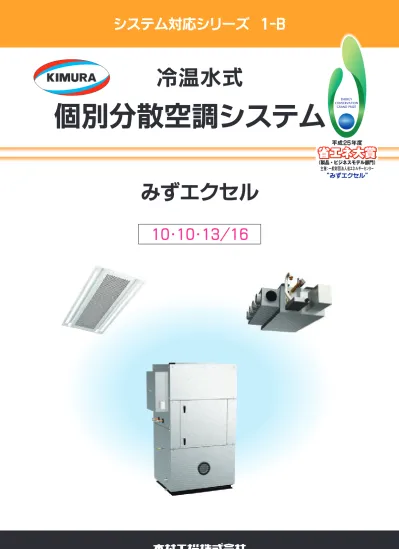

みずエクセル
個別分散空調システム
“みずエクセル”冷温水式
10・10・13/16
システム対応シリーズ 1‐B
用途 ： オフィス、学校、病院、ホテル、図書館、大店舗など
― 我社が目指す自然派快適空調 ―
気流を感じない 凛とした冷感
ほのぼのとした温かさ
温度ムラのない静けさ、明るさ！
1冷温水式 個別分散空調システム
空調設備
一次エネルギー消費量
２
“
450
MJ/m ・年 ”以下を目指す！
比 ： 建築物省エネ法 平成 28 年 国土交通省告示 第 265 号 2 全空調一次エネルギー消費量 1173 MJ/m ・年 事務室 東京条件 3374 ｈ / 年（１） BACnet接続 空調システム構成（例）
潜顕分離空調 みずエクセルは、外調機と室内機に分離して空調する方式ですが、特にエクセル外調機は
冷房例で水温10℃、大温度差Δｔ10Ｋ、13℃ 過冷却除湿、ハイブリッド加湿などの最高省エネ仕様と、
CO
2制御、外還気等換制御にて室内還気を混合、
予冷、予熱
し単独でも空調運転でき、ピーク時のみ
必要に応じ室内機を16℃ 吹出運転して省エネを図ります。
設備が二本立てでコスト高となりますが、省エネ性は抜群で地球温暖化により気温差拡大しても相当の
対応力を有します。
また、全空気式放射整流ユニット
「誘引エアビーム」
に接続、風を感じない自然派空調に大きく貢献します。
はじめにー
積層形 SPV型
（２） 室内機 ： 高性能FCU
特許・意匠 登録済/出願中
BACnet 中央監視盤 「見える化」制御 空調 ゲートウェイ熱源側と室内側の情報交換により
最適空調制御
します。
照明 ゲートウェイ LED照明付 誘引エアビーム （当社製） 熱源 ゲートウェイ 高性能 外調機 蒸気加湿器 高性能FCU天埋形 HSZ‐
α
型
（３） 高性能外調機
1． 楕円管熱交換器 6列搭載
2． ＤＣファンモータ
3． 電動弁、ドレンアップポンプ標準装着
4． 空調制御盤組込み
1． 楕円管熱交換器 8列搭載
2． ハイブリッド加湿器組込可
3． 積層構造で床面積最少
4． 空調制御盤組込み
シリーズ
みずエクセル
温調、除湿、加湿、新鮮空気、放射整流、照明、音響など
システム化し、知的環境・快適空間を省エネ、省コストで具現！
大温度差対応チラー運転情報
（４） 省エネ運転例
ピーク期
冷房時
10℃・10Ｋ・13℃
蒸気加湿
中間期
40℃・10Ｋ・35℃
気化式加湿
45℃・10Ｋ・40℃
10℃・10Ｋ・16℃
40℃・10Ｋ・34℃
45℃・10Ｋ・39℃
季節・時期
1
2
中温熱媒、大温度差、低温送風、外気冷房などで省エネ対応します
通常の運転制御は室温優先ですが、梅雨時などでは 除湿優先にすることもできます。 お問合せください。 備考 ：停止
端境期
40℃・10Ｋ・35℃
外還気等換制御
35℃・10Ｋ・29℃
外還気等換制御
外気冷房
蒸気加湿暖房
冬期冷房時
3
4
外調機
外調機
外調機
外調機
室内機
室内機
室内機
室内機
停止
35℃・10Ｋ・29℃
４段階省エネ制御、
特に蒸気加湿暖房が好評
10℃・10Ｋ・16℃
外還気等換制御
（５） 加湿は気化式加湿器と蒸気式加湿器で行います
蒸気加湿器1． 気化式加湿器
2． 蒸気式加湿器
3． 気化式＋蒸気式加湿器（ハイブリッド加湿）
気化式加湿器ハイブリッド加湿で建築物衛生法、東京都保健局基準に適合、インフル対策も万全！
外気冷房
外気冷房加湿13℃
暖房時
停止
停止
停止
停止
暖房時の気化式加湿器付の給気温度は加湿前のものです。 加湿すると温度は下がります。気化式と蒸気式加湿器を
組合せ、気化式の不足分
を蒸気加湿で補い、完璧な
加湿と中間期の加湿暖房
や外気冷房時の低温加湿
をします。
3（８） 運転スイッチ、空調制御盤
【運転状態】
【空調消費電力】
【照明消費電力】
（９） 制御 「見える化」
【BEMS】
（７） ＣＯ
2
制御、外還気等換制御
室内ＣＯ
2濃度により外気量と還気量を等換混合制御し、予冷、予熱効果で
熱交換が楽となり、大きな省エネとなります。
CO2センサー温湿度制御、CO
2制御、
外還気等換制御、外気冷房、
外気冷房時の低温加湿制御、
中間期加湿暖房、調光制御、
制御 「見える化」などの空調
制御装置を機内に組込みます。
（６） エクセル式混合チャンバ
加湿ノズル フィルタ ファン コイル 外気 還気 比例式 外気ダンパ 比例式 還気ダンパ 吹出チャンバ 断熱扉 （貴社施工） （貴社施工） 還気口 （前開き） 電極式 蒸気加湿器 外冷時、 低温加湿可 （貴社施工） （貴社施工） 比例式 排気ダンパ 断熱パネル 混合調整板 中央パネル フィルタ交換、 メンテ作業用 外気ダクト （貴社施工） 通路側引出し 給気口 LED照明 外調機 制御盤 通 路 側 排気 高性能外調機 給気 誘引エアビ ム 2 4～5m 程度 2 空調面積400m 当り CO2制御 等換 制御 自然 外気冷房可 空冷エアコン 給気 サ ❘ ビ ス ホ ❘ ル3． エクセル式混合チャンバは断熱パネルを用い、
できるだけ気密性を保持してください。
通路側よりメンテナンスが可能。
1． 高性能外調機をエクセル式混合チャンバ内に
設置、天井チャンバ方式で上部より外気、還気
を比例導入します。
2． 天井内通風により天井面逆放射を防止します。
（10） 全空気式 放射整流ユニット 「誘引エアビーム」
（12） 大温度差効果と省コスト
水温度差、通常Δｔ 5Ｋを
大温度差Δｔ10Ｋで、水量50％削減
、鉄配管径が1～2ランク小径化。
では、さらにワンサイズダウン、予測コストはほぼ鉄管並みとなり、配管工事の省力化、
SUS配管
軽量化、長寿命化、省コストに大きく役立ちます！
みず個別分散空調は、セントラル空調に比べ水配管が細管で済み、設備工事が簡略化されます。
その上、
水大温度差
で水量が半減、ポンプ動力が大幅削減、配管もさらに小口径化され、
SUS管や
樹脂管
で蝕食防止、長寿命化でき、省コストとなります。
また、PAC空調のようにフロン漏洩対策や距離による能力減衰がないので、より効率的です。
M（11） 4管式配管に対応、単一コイルで冷暖フリー運転します。
冷 水 往 冷 水 復 温 水 往 温 水 復 S1 S2 水 出 口 水 入 口 S1、S2 : 電動切換3方弁 M : 電動比例2方弁電動切換3方弁（S1、S2）で
冷温水を切換えて、冷房・暖房
フリー運転します。
圧損防止、コスト安となります。
コイル電動比例2方弁（M）で水量
調整し、室内の給気温度を
制御、大温度差運転します。
5誘引で結露防止、放射整流で温度ムラが無く、照明、音響を組込み一元制御します！
別冊カタログご参照
スリム形 ダウンライト付 室内空気 誘引比 約 6 ： 4 整流初速 0.2～0.8m/s 給気 336 2370 245 アルミ製放射フィン 放射整流パネル 開孔部から熱放射 有効面積に匹敵する 放射面積を有します 調光制御付 ダウンライト 13～16 ℃ 給気温度 吹出温度19～21℃冷暖能力 （ｋW） 水量 （ｌ/m n） 水量 （ｌ/m n） 水量 （ｌ/m n） 鉄管径 樹脂管径 16φ 〃 鉄管径 鉄管径 Δｔ 5K Δｔ 7K Δｔ 10K SUS管径 鉄管 （％） 単位重量 （kg/m） 単位重量 （kg/m） 単位重量 （kg/m） 単位重量 （kg/m） 1.68 2.43 3.89 5.31 7.47 8.79 12.2 15.0 19.8 30.1 42.4 1.68 〃 3.89 5.31 7.47 〃 8.79 12.2 15.0 19.8 30.1 1.68 〃 3.38 3.89 5.31 7.47 〃 8.79 12.2 15.0 19.8 0.53 〃 0.69 0.98 1.24 1.42 2.20 2.79 4.34 5.59 6.87 ▲ 0 ▲ 31 ▲ 13 ▲ 27 ▲ 29 ▲ 15 ▲ 39 ▲ 41 ▲ 38 ▲ 50 ▲ 53 重量比（Δｔ 5K→10K） 30.0 20A 21.5 20A 15.0 20A 20su 40.0 25A 28.5 〃 20.0 〃 〃 100.0 40A 71.4 40A 50.0 32A 25su 170.0 50A 121.4 50A 85.0 40A 30su 300.0 65A 214.3 65A 150.0 50A 40su 450.0 80A 321.4 〃 225.0 65A 50su 750.0 100A 535.7 80A 375.0 〃 60su 157.0 104.6 261.6
75su 80su 100su 125su
80A 100A 125A 150A
600.0 850.0 1400.0 2000.0
100A 125A 150A 200A
857.1 1214.2 2000.0 2857.0
125A 150A 200A 250A
1200.0 1700.0 2800.0 4000.0
976.7
593.0
418.6 1395.4
※ 枝管はΔｔ10Kのとき、鉄管15Aでも計算上可能ですが配管摩擦抵抗が大のため不可、樹脂管ならば16φ可。 ※ 鉄管摩擦抵抗 ： 本管は1.0kPa/m以下及び水速2.0m/s以下、枝管は2.0kPa/m以下及び水速1.5m/s以下で計算。 SUS管摩擦抵抗 ： 本管は1.0kPa/m以下及び水速2.5m/s以下で計算。 鉄管はSGP配管用炭素鋼鋼管（JIS G 3452）、SUS管は一般配管用ステンレス鋼管（JIS G 3448）を示す。
配管径・重量比較表
（当社試算）
枝 管 本 管 SUS管 （％） ▲ 69 ▲ 78 ▲ 82 〃 ▲ 83 ▲ 84 ▲ 82 ▲ 81 ▲ 78 ▲ 81 ▲ 84 10.5 14.0 34.9 59.3オフィスビル 設置例
女子ロッカー 書庫 会議室 応接室 男子ロッカー 外気取入口 排気 排気 LED照明 放射整流FCU （コラム設置） 天埋形 高性能FCU アネモ 高性能外調機 電極式蒸気加湿器 誘引エアビーム 外気供給 誘引エアビーム 還気口 誘引エアビーム 還気口 還気口 ライン形 廊下 ダクト、配管類 シャフト ダクト、配管類 シャフト ビル側 給水管 外調機 天埋形 エクセル式 混合チャンバ（
は外調機部分）
天埋形高性能FCU ＆ 高性能外調機 4～8 スパン用
10・10・13 10・10・16 7設置例
エクセル式混合チャンバ（扉開放のとき）
FCU（配管、PB管使用）
2高性能外調機（
400ｍ 用）高性能
FCU（分岐チャンバ付）
BEMSデータ
誘引エアビーム
消費電力 （kWh/年） 比 率 9,556 4,210 100％ 44.1％
■東京条件、年間運転時間3374ｈのとき
３ 外気量 6,000 ｍ /ｈ 必要加湿量 38.2 ｋｇ/ｈ 外 気 夏 ： DB=34.3 ℃ WB=26.9 ℃ 冬 ： DB= 2 ℃ RH=28.9％ 室 内 夏 ： DB= 27 ℃ WB= 19 ℃ 冬 ： DB=22 ℃ RH= 40％ ※ 気化式加湿には熱源負荷およびファン動力、ポンプ動力の増加を含む。 ３ 風量 4,200ｍ /ｈ×2台 （外還気等換制御で外気量×1.5のとき）加湿年間消費電力量 試算値
(2) 蒸気式加湿 (3) ハイブリッド式加湿 (1) 気化式加湿 外気 還気 給気 蒸気式加湿 加熱 加熱 外気 還気 給気 気化式加湿 加熱 外気 還気 給気 気化式加湿 蒸気式加湿加湿方式別 空気線図例
3,017 31.6％ 蒸気式加湿 SPV‐OAS型 ハイブリッド式加湿 SPV‐OAW型 気化式加湿 SPV‐OAE型 機 種 (1) (2) (3) 9冷温水式 高性能外気混合空調機 SPV‐OA型
加湿方式別空調システム 年間消費電力量 試算値
空調システム ： 「みずエクセル」 高性能FCU‐
α
、高性能外調機、空冷HP式チラー
629,000 51.1 499 575,000 46.7 456 581,000 47.2 461 消費電力量合計 （kWh/年） 空調電力消費量 2 （kWh/m ・年）■東京条件、年間運転時間3374ｈのとき
２ 建築面積 15,000ｍ 10Ｆ オフィスビル（例） ２ 空調面積 12,300ｍ 冷房負荷 ： 1,780ｋＷ 暖房負荷 ： 1,380ｋＷ 外 気 夏 ： DB=34.3 ℃ WB=26.9 ℃ 冬 ： DB= 2 ℃ RH=28.9％ 室 内 夏 ： DB= 27 ℃ WB= 19 ℃ 冬 ： DB=22 ℃ RH= 40％ 一次エネルギー消費量 2 （MJ/m ・年） (2) 蒸気式加湿 (3) ハイブリッド式加湿 (1) 気化式加湿 機 種 冷房 冷水 温度 暖房 温水 温度 冷房 吹出 温度 コイル 列 数 給気ファン ℃ ℃ Ｋ ℃ 列 kWh kWh kWh kWh 暖房 吹出 温度 ℃ 排気ファン kWh 熱 源 ポンプ 合 計 ２ kWh/m ・年 空調電力 年間消費量 次 エネルギ 年間消費量 ２ MJ/m ・年 № kWh 加 湿 消費電力量 高性能FCU HSZ‐600α
型×160台、高性能外調機 SPV4200‐OAE型×20台 ３ 気化式加湿器付、CO2制御、外還気等換制御、排気ファン 6,000ｍ /ｈ×10台(1) 気化式加湿
1 10 45 10 13 6 10 381,000 31,000 58,000 57,000 581,000 35 30 24,000 HSZα
SPV OAE 30,000 47.2 461 ※ 加湿の消費電力は気化式加湿器の熱源負荷およびファン動力、ポンプ動力です。 機 種 冷房 冷水 温度 暖房 温水 温度 冷房 吹出 温度 コイル 列 数 給気ファン ℃ ℃ Ｋ ℃ 列 kWh kWh kWh kWh 暖房 吹出 温度 ℃ 排気ファン kWh 熱 源 ポンプ 合 計 ２ kWh/m ・年 空調電力 年間消費量 次 エネルギ 年間消費量 ２ MJ/m ・年 № kWh 加 湿 消費電力量 高性能FCU HSZ‐600α
型×160台、高性能外調機 SPV4200‐OAE型×20台 ３ ハイブリッド加湿器付、CO2制御、外還気等換制御、排気ファン 6,000ｍ /ｈ×10台(3) ハイブリッド式加湿
3 10 40 10 363,000 31,000 58,000 57,000 575,000 24,000 46.7 456 42,000 ※ 加湿の消費電力は蒸気加湿器と気化式加湿器の熱源負荷およびファン動力、ポンプ動力の合計です。 機 種 冷房 冷水 温度 暖房 温水 温度 冷房 吹出 温度 コイル 列 数 給気ファン ℃ ℃ Ｋ ℃ 列 kWh kWh kWh kWh 暖房 吹出 温度 ℃ 排気ファン kWh 熱 源 ポンプ 合 計 ２ kWh/m ・年 空調電力 年間消費量 次 エネルギ 年間消費量 ２ MJ/m ・年 № kWh 加 湿 消費電力量 高性能FCU HSZ‐600α
型×160台、高性能外調機 SPV4200‐OAS型×20台 ３ 蒸気加湿器付、CO2制御、外還気等換制御、排気ファン 6,000ｍ /ｈ×10台(2) 蒸気式加湿
2 10 40 10 363,000 31,000 58,000 57,000 629,000 24,000 51.1 499 96,000 ※ 加湿の消費電力は蒸気式加湿器に使用するものです。 熱 源 363,000 加 湿 96,000 ポンプ 57,000 熱 源 363,000 加 湿 42,000 ポンプ 57,000 熱 源 381,000 加 湿 30,000 ポンプ 57,000 16 13 6 10 35 30 HSZα
SPV OAS 16 13 6 10 35 30 HSZα
SPV OAW 16 給気ファン 89,000 排気ファン 24,000 給気ファン 89,000 排気ファン 24,000 給気ファン 89,000 排気ファン 24,000 水 温 差 水 温 差 水 温 差11
省エネ効果 試算値
２ ２建築面積 15,000ｍ
10Ｆ オフィスビル（例）、空調面積 12,300ｍ
、冷房負荷 1,780ｋＷ、暖房負荷 1,380ｋＷ
外気（夏 ： DB=34.3 ℃ WB=26.9 ℃、冬 ： DB=2 ℃ RH=28.9％）、室内（夏 ： DB=27 ℃ WB=19 ℃、冬 ： DB=22℃ RH=40％）
α
３ AHU＋VAV 30 000m /h×10台 , ３ （外気量6 000m /h混合） , 気化式加湿 ３ 排気ファン 6 000m /h×10台 , 冷温水式 セントラル方式 （空冷 式チラー） ＨＰ 機 種 冷水 温度 温水 温度 水温 度差 ℃ ℃ ℃ kWh kWh kWh kWh 列数 暖房 ℃ kWh 合 計 2 kW h/ m ・年 空調電力 年間消費量 2 MJ/m ・年 kWh 消費電力量 吹出温度 冷房 熱交 換器 年間消費量 一次エネルギー 空冷ＨＰ式熱回収外調機ワイズ ARV3000‐YZ型×20台 ハイブリッド加湿、CO 2 制御 ３ コンパクトAHU 6 000m /h×50台 , ３ （外気量1 200m /h混合） , 気化式加湿 ３ 排気ファン 6 000m /h×10台 , 冷温水式 個別分散方式 （空冷 式チラー） ＨＰ 高性能外気混合空調機 SPV5000‐MAW型×40台 ハイブリッド加湿、CO 2 等換制御 ３ 排気ファン 6 000m /h×10台 , 高性能FCU HSZ‐400 ×100台 高性能FCU TMH‐800 2型×100台 蒸気加湿、CO 2 等換制御 ３ 排気ファン 6 000m /h×10台 , 室内マルチ M71型×220台（計480馬力） PAC外調機 20馬力×20台（計400馬力） 気化式加湿 ３ 排気ファン 6 000m /h×10 , ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 冷温水/空冷ＨＰ式 ワイズエクセル （空冷ＨＰ式チラー） 冷温水式 みずエクセルⅡ （空冷 式チラー） ＨＰ 冷温水式 みずエクセル （空冷 式チラー） ＨＰ 空冷直膨式 空冷エクセル 冷温水 端末分散方式 みずエクセル （空冷ＨＰ式チラー）α
空冷ＨＰ式 マルチ/PAC 高性能FCU HSZ‐600 ×160台 高性能外調機 SPV4200‐OAW型×20台 ハイブリッド加湿、CO 2 等換制御 ３ 排気ファン 6 000m /h×10 , 高性能外気混合空調機 SHV3600‐MAW型×40台（計800馬力） ハイブリッド加湿、CO 2 制御 ３ 排気ファン 6 000m /h×10台 ,α
空調システム 7 45 5 AHU 16 30 4 505,000 81,000 125,000 413,000 34,000 1 ,1 5 8 ,0 0 0 94.1 919 7 45 5 16 30 4 505,000 81,000 125,000 259,000 34,000 1 ,0 0 4 ,0 0 0 81.6 797 7 45 10 SPV‐MAW 13 36 8 403,000 51,000 57,000 161,000 24,000 696,000 56.6 552 10 40 10 HSZ‐α
16 35 6 363,000 ― 57,000 31,000 ― 575,000 46.7 456 SPV‐OAW 13 30 10 42,000 58,000 24,000 7 40 10 13 35 6 363,000 96,000 57,000 60,000 24,000 600,000 48.8 476 10 35 10 16 29 7 45 10 13 35 6 381,000 35,000 57,000 60,000 24,000 557,000 45.3 442 10 40 10 16 29 7 40 10 HSZ‐α
13 35 6 306,000 ― 41,000 60,000 ― 651,000 52.9 517 10 35 10 16 29 ARV‐YZ 20 22 4 93,000 58,000 ― 51,000 42,000 SHV‐MAW 13 36 8 494,000 55,000 ― 161,000 24,000 734,000 59.7 582 コンパクト AHU ― ― HSZ‐α
TMH‐α
2 加 湿 熱 源 ポンプ 給気ファン 排気ファン Ｋ 冷温水 端末分散方式 みずエクセル （空冷ＨＰ式チラー）α
マルチ 16 30 307,000 ― 92,000 PAC 16 30 264,000 58,000 ― 43,000 34,000 ― 798,000 64.9 633 ― ― ― ―α
α
冷温水式高性能 FCU HSZ‐600 型×200台 高性能FCU HSZ‐400 ×100台 高性能FCU TMH‐800 2型×100台 気化式加湿、CO 2 等換制御 ３ 排気ファン 6 000m /h×10台 ,α
α
HSZ‐α
TMH‐α
2 2比 ： 建築物省エネ法 平成
28
年 国土交通省告示 第
265
号
全空調一次エネルギー消費量
1173 MJ/m
・年
事務室 東京条件 3374
ｈ
/
年
① 中央式AHU＋VAV 7℃ Δｔ5K 16℃ 吹出し 気化式加湿 冷温水式 従来方式 ② コンパクトAHU 7℃ Δｔ5K 16℃ 吹出し 気化式加湿 冷温水式 ＋ 空冷ＨＰ式 ワイズエクセル 単位 ： kWh/年 熱 源 5 0 5 ,0 0 0 熱 源 5 0 5 ,0 0 0 熱 源 4 0 3 ,0 0 0 熱 源 3 6 3 ,0 0 0 熱 源 3 9 9 ,0 0 0 熱 源 4 9 4 ,0 0 0 熱 源 5 7 1 ,0 0 0 気 化 式 加 湿 8 1 ,0 0 0 気 化 式 加 湿 8 1 ,0 0 0 ハ イ ブ リ ッ ド 加 湿 5 1 ,0 0 0 ハ イ ブ リ ッ ド 加 湿 4 2 ,0 0 0 ハ イ ブ リ ッ ド 加 湿 5 8 ,0 0 0 ハ イ ブ リ ッ ド 加 湿 5 5 ,0 0 0 気 化 式 加 湿 5 8 ,0 0 0 ポ ン プ 1 2 5 ,0 0 0 ポ ン プ 1 2 5 ,0 0 0 ポ ン プ 5 7 ,0 0 0 ポ ン プ 5 7 ,0 0 0 ポ ン プ 4 1 ,0 0 0 給 気 フ ァ ン 4 1 3 ,0 0 0 排 気 フ ァ ン 3 4 ,0 0 0 給 気 フ ァ ン 2 5 9 ,0 0 0 排 気 フ ァ ン 3 4 ,0 0 0 給 気 フ ァ ン 1 6 1 ,0 0 0 排 気 フ ァ ン 2 4 ,0 0 0 給 気 フ ァ ン 8 9 ,0 0 0 排 気 フ ァ ン 2 4 ,0 0 0 給 気 フ ァ ン 1 1 1 ,0 0 0 排 気 フ ァ ン 4 2 ,0 0 0 給 気 フ ァ ン 1 6 1 ,0 0 0 排 気 フ ァ ン 2 4 ,0 0 0 消費電力量合計 （kWh/年） 2 空調電力消費量 （kWh/m ・年） 2 一次エネルギー消費量 （MJ/m ・年） 冷温水式 みずエクセルⅡ 冷温水式 みずエクセル 空冷直膨式 空冷エクセル ⑨ 空冷ＨＰ式 マルチ/PAC 16℃ 吹出し 気化式加湿 冷温水式 端末分散空調システム みずエクセル
α
⑤ 高性能FCU‐ 高性能FCU‐ 2 7/10℃ Δｔ10K 13/16℃ 吹出し 気化式加湿 CO2 等換制御α
⑥ 高性能FCU‐ 高性能FCU‐ 2 7/10℃ Δｔ10K 13/16℃ 吹出し 蒸気加湿 CO 2 等換制御α
⑦ 冷温水式 高性能FCU‐ 7/10℃ Δｔ10K 13/16℃ 吹出し 空冷ＨＰ式 熱回収外調機ワイズ ハイブリッド加湿、CO 2 制御α
④ 高性能FCU‐ 高性能外調機 10℃ Δｔ10K 13/16℃ 吹出し ハイブリッド加湿 CO 2 等換制御α
③ 高性能 外気混合空調機 7℃ Δｔ10K 13℃ 吹出し ハイブリッド加湿 CO 2 等換制御 空冷ＨＰ式 従来方式 ⑧ 高性能 外気混合空調機 13℃ 吹出し ハイブリッド加湿 CO 2 等換制御 給 気 フ ァ ン 1 3 5 ,0 0 0 排 気 フ ァ ン 3 4 ,0 0 0 734,000 557,000 651,000 94.1 81.6 575,000 600,000 59.7 1,158,000 1,004,000 696,000 52.9 48.8 45.3 919 797 56.6 46.7 442 517 582 552 456 476 798,000 64.9 633 熱 源 3 8 1 ,0 0 0 気 化 式 加 湿 3 5 ,0 0 0 ポ ン プ 5 7 ,0 0 0 給 気 フ ァ ン 6 0 ,0 0 0 排 気 フ ァ ン 2 4 ,0 0 0 熱 源 3 6 3 ,0 0 0 蒸 気 加 湿 9 6 ,0 0 0 ポ ン プ 5 7 ,0 0 0 給 気 フ ァ ン 6 0 ,0 0 0 排 気 フ ァ ン 2 4 ,0 0 0 １Ｃ １Ｂ １Ｄ ２Ａ ３Ａα
α
１Ａ潜顕分離処理方式
10・10・16
ＨＳＺ
‐
α
型
高性能ファンコイルユニット
天埋形でワンスパン毎に配置、エアビームと連結、吹出チャンバー、
制御盤付で設備コストを安くします。
吹出チャンバーは吹出口の種類により
異なりますので、お問合せください。
13200 騒音レベル 型 番 ｄＢ マイコン制御 フ ァ ン 楕円管コイル コイル内容積 通水抵抗 通 水 量 能 力 能力（全熱） 能力（顕熱） 風 量 機外静圧 タイプ 電 源 ３ ｍ /ｈ ３ ｍ /ｍｉｎ ｋＷ ｋＷ ｌ/ｍｉｎ ｋＰａ ＣＣ ｋＷ ブラシレスＤＣモータ 単相100V 50/60Ｈｚ 両吸込多翼形 10φ相当楕円銅管･アルミフィン 6列×8段コイル 温湿度、風量、水量制御など外調機側と連動 消費電力 運転電流 Ｗ Ａ 通水抵抗 通 水 量 ｋｇ 暖 房 冷 房 ｌ/ｍｉｎ ｋＰａ ●設計条件 冷房能力は空気温度 ： DB=27℃ WB=19℃ 、 水温 ： TW1=10℃ TW2=20℃ 、 水温 ： TW1=40℃ TW2=30℃ 暖房能力は空気温度 ： DB=22℃ 吹出チャンバーの空気抵抗は機外静圧に見込んでください。 ● 重量は本体のみの値です。 ● 1 0m 1 0m ●騒音レベルは防音室内で吹出口より . 、下方 . 、吐出音、吸込音を含む値です。 水出入口は耐震強化のため樹脂管で接続してください。 ● 配管径（水出入口/ドレン） 樹脂パイプ接続（呼び径16） / PT20A オネジ エアフィルタ（プレ/メイン） 水洗再生式フィルタ / 中性能フィルタ 比色法65%（オプション） 5.3 320 質 量 モ ー タ 300 8.0 480 400 10.7 640 75 600 800 16.0 960 21.3 1280
■仕様表
Ｐａ樹脂管接続、ワンタッチ継手（例）
漏洩防止、工期短縮、耐震性向上に役立ちます！
継手に樹脂管を挿入し、専用工具で圧縮するだけ1
2
3
0.59 31 44 1.16 64 49 1.20 69 50 2.15 123 52 2.65 165 53 1580 1860 2350 3030 4020 41 44 48 56 67 1.23 1.80 2.48 3.81 5.24 1.16 1.74 2.35 3.55 4.83 1.8 13.5 2.6 4.6 3.6 8.9 5.5 22.4 7.5 16.7 1.37 2.10 2.80 4.21 5.62 2.0 16.1 3.0 5.8 4.0 10.6 6.1 27.0 8.1 19.1ＨＳＺ-
α
型
■寸法表
(ｍｍ)
PT20Aオネジ （キャップ止め） 全自動制御盤 ストップバルブ×2 電動比例二方弁 4 吊穴 水出口 樹脂パイプ接続 呼び径16 Ｂ（吊ピッチ） Ａ 48 440 48 外気取入口 50 ドレンアップポンプ ドレン排水口 （55） 20 536 310 水入口 樹脂パイプ接続 エアフィルタ PT20Aオネジ 吸込口 外気 ドレン排水口 断熱ホ ス 吹出口 還気 還気 （調整約10mm可） 呼び径16 Ｃ メンテナンス方向 576 コイル 20 角フランジ 給気 （オプション） 型 番 200 400 800 300 600 Ａ Ｂ Ｃ 710 950 1460 800 1160 655 895 1405 745 1105 566 806 1316 656 1016 外気取入口径 φ150 〃 〃 〃 φ175 ※ 右勝手、左勝手をご指示ください。ＨＳＺ-
α
型
15●騒音値は当社防音室内で 測定した値です。 200型 200 400 1200 1600 20 100 ３ 風量（ｍ /ｈ） 機 外 静 圧 （Ｐａ） 300型 400型 600型 800型
■騒音データ
■風量・静圧曲線
0 600 800 1000 1400 騒音測定点 1.0ｍ 1.0ｍ 200型 600型 300型 800型 400型 60 NC 60 オクタ ブバンド中心周波数（Hz） 4k 8k 2k 500 1k 250 125 63 10 30 20 40 NC 20 NC 30 NC 40 圧 ル (dB) ベ レ 音 50 NC 50 NC 70 70 60 NC 60 オクタ ブバンド中心周波数（Hz） 4k 8k 2k 500 1k 250 125 63 10 30 20 40 NC 20 NC 30 NC 40 圧 ル (dB) ベ レ 音 50 NC 50 NC 70 70 60 NC 60 オクタ ブバンド中心周波数（Hz） 4k 8k 2k 500 1k 250 125 63 10 30 20 40 NC 20 NC 30 NC 40 圧 ル (dB) ベ レ 音 50 NC 50 NC 70 70 60 NC 60 オクタ ブバンド中心周波数（Hz） 4k 8k 2k 500 1k 250 125 63 10 30 20 40 NC 20 NC 30 NC 40 圧 ル (dB) ベ レ 音 50 NC 50 NC 70 70 60 NC 60 オクタ ブバンド中心周波数（Hz） 4k 8k 2k 500 1k 250 125 63 10 30 20 40 NC 20 NC 30 NC 40 圧 ル (dB) ベ レ 音 50 NC 50 NC 70 70 定格 40 60 80■液晶制御スイッチ
空調制御装置
設置場所 0～40℃、湿度85％以内で結露しないこと。 腐食性ガスを含まないこと。 直射日光や他の影響を受けないこと。 電磁波や電気的ノイズの影響を受けないこと。 制御スイッチは温度センサまたは温湿度センサ内蔵のため代表的な室内温湿度を検出できる場所に取付けのこと。 最大31台 各対シールド付ツイストペアケーブル（通信×1対＋電源×1対 計4本）配線長300m以下 LCDパネル、運転LED RC制御 15～30℃ 並列台数 配 線 モード切換 表 示 型 番 対応機種 機 能 運転・停止、温度設定、風量設定 〔 自動－手動（強-中-弱） 〕 制御スイッチのロック・リセット、自己診断コード・フィルタ点検サイン表示 LCDSW-S01-B フィルタ点検サインはタイマ式が標準です。 ● 差圧式にするときは別途差圧スイッチを取付け、無電圧ａ接点取出しとなります。（オプション） ● 1台のファンコイルユニットにスイッチ2台まで取付け可能です。 ● 詳細は取扱説明書にてご確認ください。 ● 設定温度 < LCDパネル表示内容 > HSZ- 型α
運転モ ド設定 風量表示 フィルタ点検表示 ロック表示 異常発生表示 通常時： 消灯/パラメ タ番号 自己診断時： アドレス番号 自己診断時： 自己診断コ ド 通常時： 設定温度表示/パラメ タ設定 LCDSW‐S01‐B LCDパネル 設定ダウンボタン 運転モ ド切換ボタン 風量切換ボタン 設定アップボタン 運転表示ランプ 運転・停止ボタン 2管式 〔 冷房－送風 または 暖房－送風 〕 、 4管式 〔 自動－手動（冷房－暖房－送風） 〕■ＨＳＺ- 型 機内結線（例）
α
記号説明 MF 電動比例二方弁 電動切換三方弁 TB1 PCB1 PCB2 DP T1 サーミスタ（吸込温度） T4 C MV1 MV2 サーミスタ（水出口温度） 給気ファンモータ T2 T3 CN3 CN2 T1 T2 TB3 PCB1 9 10 11 12 13 8 外部運転入力 7 6 異常出力 5 4 運転状態出力 3 SG 2 通信線 通信線 通信線 1 E SG 通信線 D 電源線 C 電源線 通信線 通信線 B A 制 御 スイッチ 接 続 用 T3 T4 （+） （ ） （シ ルド） （+） （ ） （シ ルド） （+） （ ） 「見える化 監視盤 」 接続用 ドレンポンプ サーミスタ（給気温度） サーミスタ（水入口温度） 制御基板 DCモータ駆動用電源基板 コンデンサ 電源端子台（客先接続用） バルブ接続端子台（客先接続用） 外部接続端子台（客先接続用） TB2 TB3 PCB2 TB1 電源 1φ AC100V 50/60Hz MV1 MV2 CN1 MF MV2 三方弁出力 （オプション） CN CN1 R 基板コネクタ 室内温度センサ接続コネクタ 抵抗器 方弁出力 C R C R 多機能入力（オプション） Ｖ１ Ｖ２ Ｃ Ｖ３ Ｖ４ Ｃ TB2 CN6 DP R S E 室内温度センサ入力 （オプション） CN6 17■ＨＳＺ- 型 全自動制御盤 入出力仕様（例）
α
BACnet ゲートウェイ Ａ Ｂ Ｃ Ｄ Ｅ ＳＧ ＳＧ ３ ４ ５ １０ １１ １２ １３ Ｖ１ Ｖ２ Ｃ Ｖ３ Ｖ４ Ｃ １ ２ 空調機運転時、内部リレ を短絡します。 （接点仕様）無電圧ａ接点 接点容量 ： 125V以下 10mA以上200mA以下 制 御 基 板 制御 スイッチ 裏面 ２ 電源線は導体サイズ0.3～2.0mm をご使用ください。 ２ （サイズが1.3mm を超える場合は 制御スイッチコネクタ側でアジャ ストしてください。） インターネット パソコン ネットワーク 携帯端末 通信は微少電流にて送受信を行います。ノイズ等の外的 障害を避けるため、各対シ ルド付ツイストペアケ ブル ２ （導体サイズ0.2～1.25mm 、特性インピ ダンス120Ω） をご使用ください。配線端子には全て極性があります。 BEMS 「見える化監視盤」 運転状態出力 異常出力 〔放射温度センサ〕 （オプション） MV2 〔三方弁出力〕100V 50/60Hz 二位置動作電動切換三方弁 MV3 （オプション） 空調機異常発生時、内部リレ を短絡します。 （接点仕様）無電圧ａ接点 接点容量 ： 125V以下 10mA以上200mA以下 (+) ( ) 温度出力 〔室内温度センサ〕 （オプション） R S E TB1 TB3 本接点瞬時短絡にて運転、あるいは停止を交互に繰り返します。 （入力仕様）無電圧、パルス信号入力（0.2～1秒） オプションとしてレベル信号入力にも対応（短絡 ： 運転、開放 ： 停止） 外部運転入力 MV1 〔二方弁出力〕100V 50/60Hz フロ ティング動作電動比例二方弁 （結線済） Pt100Ω A B B 室内の放射温度 を計測します。 AC 24V 放射温度センサとの 併用はできません。 客先接続 TB2 手元開閉器 漏電遮断器 電源 1φ 100V 50/60Hz （オプション） （オプション）潜顕分離処理方式
10・10・13
高性能外調機 積層形
外気処理100％のときは別途お問い合わせください
ＳＰＶ型
外気処理と空調機能を持ち合せた外調機です。設置面積が少なく、蒸気加湿
がやり易いよう縦長床置形にしています。
低負荷時の給気温度と出口水温を制御します。
CO
2制御、外還気等換制御や外気冷房のため、型番は必要外気量×1.5位
が最適です。
気化式加湿器組込（OAE型）、ハイブリッド式加湿器組込（OAW型）、
蒸気式加湿器組込（OAS型）の3機種があります。
19ＳＰＶ‐ＯＡＥ/ＯＡＷ/ＯＡＳ型
■寸法表
(ｍｍ)
水出口 水入口 ※ 2400‐OAS型 以下はエレベータ搬入可 電極式 蒸気加湿器 （別置） 30 Ｃ 30 30 30 30 Ａ ドレン排水口 インバ タ制御盤 加湿ノズル のぞき窓 混合調整板 給気 加湿ノズル （フィルタメンテ用） マリンランプ マリンランプ スイッチ ACモ タ 中性能フィルタ （オプション） プレフィルタ 外気/還気 Ｂ 防振材 給気ファン 給気 200 中央点検扉 気化式加湿器 型 番 800 1200 1600 850 800 950 Ａ 〃 800 〃 Ｂ Ｃ 1830 1730 1980 2400 2000 3000 3600 4200 4800 1320 1120 1470 1670 1870 〃 〃 〃 〃 〃 1020 〃 2010 〃 〃 〃 〃 〃 1920 860 5400 2210 OAS型 〃 900 〃 〃 〃 〃 〃 〃 〃 960 コイル OAE型 OAW型 電動二方弁 点検扉（取外し可）型 番 型 番 ファン 機外静圧 Ｐａ 2ウェイ 熱交換コイル ｋＷ ｌ/ｍｉｎ ｌ/ｍｉｎ ｋＰａ ｋＰａ 給気風量 （外気量） ３ ｍ /ｈ ３ ｍ /ｍｉｎ (8.8)13.3 (13.3)20.0 (17.8)26.7 800 (530) 1200 (800) 1600 (1070) 800 1200 1600 コイル内容積 ＣＣ ｋＷ ｋＷ φ10相当楕円銅管・高性能アルミフィン 10列 面風速1.5ｍ/ｓ 能 力 通水抵抗 通水抵抗 通 水 量 通 水 量 能力（顕熱） 能力（全熱） 冷 房 暖 房 冷 房 冷水入口温度（10℃） 冷房能力 全熱量 顕熱量 通水量 通水 抵抗 ｋＷ ｋＷ ｌ/ｍｉｎ ｋＰａ 冷房能力 全熱量 顕熱量 通水量 通水 抵抗 ｋＷ ｋＷ ｌ/ｍｉｎ ｋＰａ 暖 房 温水入口温度（45℃） 通水量 通水 抵抗 暖房 能力 通水量 通水 抵抗 暖房 能力 ｌ/ｍｉｎ ｋＰａ ｋＷ ｋＷ ｌ/ｍｉｎ ｋＰａ 800 1600 1200 ●入口空気温度が0℃以下となる場合はコイル内の水が凍結しないよう処置を講じてください。
ＳＰＶ‐ＯＡＥ型 気化式加湿器組込
150 モータ 気化式加湿器 タイプ 容量（ｋＷ） 騒音レベル 質 量 ｄＢ ドレン ｋｇ 水出入口 配管径 エアフィルタ 単相200V 50/60Hz マイコン制御 電 源 電 源 消費電力（Ｗ） プ レ メイン 加湿量（ｋｇ/ｈ） 三相200V 50/60Hz 全閉形 三相誘導電動機 CO2、外気量、還気混合、給気温度、除湿、加湿（蒸気比例）、冬期冷房、低温加湿、外気冷房 不織布 質量法70％ （水洗再生式） 中性能フィルタ 比色法65％ （オプション） 飽和効率 46～55％ 加湿効率 PT25A オネジ（SUS） PT20A オネジ 42 44 45 225 250 290 4.3 ●設計条件 給気風量は外気量×1.5 冷房能力は外気 ： DB=34.3℃ WB=26.9℃ 、 還気 ： DB=27℃ WB=19℃ 、 水温 ： TW1=10℃ TW2=20℃ 暖房能力は外気 ： DB=2℃ RH=28.9％ 、 還気 ： DB=22℃ RH=40％ 、 水温 ： TW1=45℃ TW2=35℃ 気化式加湿器の加湿量は上記条件における最大値を示します。 ● 騒音レベルは仕様表の風量、静圧における機体より1.5mの半自由空間で吐出音の影響無し（吸込音は含む）での値です。 ● 両吸込多翼形 入口空気温度 （DB=31℃、WB=24℃） 入口空気温度 （DB=34℃、WB=25.5℃） 入口空気温度 （DB=7℃） 入口空気温度 （DB=10℃） 7210 10250 13150■仕様表
（Δｔ 10Ｋ）
■能力表
（Δｔ 10Ｋ）
0.4 10.5 15.8 21.1 5.16 7.76 10.3 15.0 22.3 29.6 16.3 19.6 21.1 8.92 13.4 17.8 12.8 19.2 25.6 13.1 15.9 17.1 6.5 15 8.7 10.2 4.88 14.6 15.7 11.7 5.64 16.2 18.1 9.37 13.5 14.1 8.57 12.3 14.2 15.3 7.33 21.9 19.1 17.7 8.48 24.3 22.2 14.1 20.2 17.1 12.9 18.5 15.1 20.4 9.80 29.3 20.8 23.5 11.3 32.0 23.7 18.8 26.9 18.3 17.2 24.6 16.1（外気量×1.5のときを示す）
21●設計条件 給気風量は外気量×1.5 冷房能力は外気 ： DB=34.3℃ WB=26.9℃ 、 還気 ： DB=27℃ WB=19℃ 、 水温 ： TW1=10℃ TW2=20℃ 暖房能力は外気 ： DB=2℃ RH=28.9％ 、 還気 ： DB=22℃ RH=40％ 、 水温 ： TW1=45℃ TW2=35℃ 気化式加湿器の加湿量は上記条件における最大値を示します。 ● 騒音レベルは仕様表の風量、静圧における機体より1.5mの半自由空間で吐出音の影響無し（吸込音は含む）での値です。 ● 型 番 40.0 (26.7) 17570 51 355 50.0 (33.3) 22510 52 395 60.0 (40.0) 25180 単相200V 50/60Hz 53 430 2400 (1600) 3000 (2000) 3600 (2400) 2400 3000 3600 250 70.0 (46.7) 28740 53 475 4200 (2800) 4200 80.0 (53.3) 34750 54 520 4800 (3200) 4800 φ10相当楕円銅管・高性能アルミフィン 10列 面風速1.5ｍ/ｓ 両吸込多翼形 三相200V 50/60Hz 全閉形 三相誘導電動機 1.5 CO2、外気量、還気混合、給気温度、除湿、加湿（蒸気比例）、冬期冷房、低温加湿、外気冷房 不織布 質量法70％ （水洗再生式） 中性能フィルタ 比色法65％ （オプション） PT32A オネジ PT25A オネジ（SUS） PT25A オネジ PT40A オネジ 冷 房 冷水入口温度（10℃） 冷房能力 全熱量 顕熱量 通水量 通水 抵抗 入口空気温度 （DB=31℃、WB=24℃） ｋＷ ｋＷ ｌ/ｍｉｎ ｋＰａ 冷房能力 全熱量 顕熱量 通水量 通水 抵抗 ｋＷ ｋＷ ｌ/ｍｉｎ ｋＰａ 入口空気温度 （DB=34℃、WB=25.5℃） 暖 房 温水入口温度（45℃） 入口空気温度 （DB=7℃） 入口空気温度 （DB=10℃） 通水量 通水 抵抗 暖房 能力 通水量 通水 抵抗 暖房 能力 ｌ/ｍｉｎ ｋＰａ ｋＷ ｋＷ ｌ/ｍｉｎ ｋＰａ 2400 2000 3600 3000 4200 4800 5400 ●入口空気温度が0℃以下となる場合はコイル内の水が凍結しないよう処置を講じてください。 5400 (3600) 90.0 (60.0) 5400 50 320 54 585 2000 (1330) 33.3 (22.2) 2000 15790 39550 0.75 2.2 26.5 31.9 39.9 47.7 55.8 63.8 71.9 13.0 15.6 19.5 23.4 27.4 31.3 35.3 38.0 45.5 57.1 68.2 79.8 91.2 102.8 25.9 37.5 33.3 34.9 37.5 34.4 33.5 22.3 26.8 33.5 40.2 46.8 53.5 60.2 32.1 38.5 48.1 57.7 67.3 76.9 86.5 19.9 28.3 24.7 25.8 27.3 24.9 24.2 10.9 13.0 16.3 19.6 22.8 26.1 29.3 25.5 12.2 36.6 24.3 29.8 14.3 42.7 31.2 30.7 14.7 44.1 35.6 35.8 17.2 51.2 46.2 38.5 18.5 55.2 31.4 44.9 21.5 64.1 41.1 24.3 33.7 21.4 21.4 30.8 18.6 45.9 22.1 65.6 32.4 53.6 25.7 76.7 43.4 28.1 40.5 30.9 25.7 37.0 26.6 53.8 25.8 76.8 34.9 62.8 30.1 89.7 46.9 49.2 70.7 29.9 45.0 64.7 25.4 61.5 29.5 87.9 32.0 71.8 34.4 102.6 43.2 56.3 80.8 27.3 51.4 73.9 23.1 69.3 33.3 99.1 31.3 80.9 38.8 115.6 42.0 63.3 90.9 26.6 57.9 83.2 22.5 飽和効率 46～55％ 15 35.2 50.5 26.9 32.2 46.2 23.1 42.2 60.6 28.1 38.6 55.5 24.1 型 番 ファン 機外静圧 Ｐａ 2ウェイ 熱交換コイル ｋＷ ｌ/ｍｉｎ ｌ/ｍｉｎ ｋＰａ ｋＰａ 給気風量 （外気量） ３ ｍ /ｈ ３ ｍ /ｍｉｎ コイル内容積 ＣＣ ｋＷ ｋＷ 能 力 能力（顕熱） 能力（全熱） 冷 房 暖 房 モータ 気化式加湿器 タイプ 容量（ｋＷ） 騒音レベル 質 量 ｄＢ ドレン ｋｇ 水出入口 配管径 エアフィルタ マイコン制御 電 源 電 源 消費電力（Ｗ） プ レ メイン 加湿量（ｋｇ/ｈ） 加湿効率 通水抵抗 通水抵抗 通 水 量 通 水 量
■仕様表
（Δｔ 10Ｋ）
（外気量×1.5のときを示す）
ＳＰＶ‐ＯＡＷ型 ハイブリッド式加湿器組込
●設計条件 給気風量は外気量×1.5 冷房能力は外気 ： DB=34.3℃ WB=26.9℃ 、 還気 ： DB=27℃ WB=19℃ 、 水温 ： TW1=10℃ TW2=20℃ 暖房能力は外気 ： DB=2℃ RH=28.9％ 、 還気 ： DB=22℃ RH=40％ 、 水温 ： TW1=40℃ TW2=30℃ 気化式加湿器の加湿量は上記条件における最大値を示します。 ● 騒音レベルは仕様表の風量、静圧における機体より1.5mの半自由空間で吐出音の影響無し（吸込音は含む）での値です。 ● 型 番 ファン 機外静圧 モータ タイプ 容量（ｋＷ） Ｐａ 騒音レベル 質 量 ｄＢ ドレン ｋｇ 水出入口 配管径 エアフィルタ 2ウェイ 熱交換コイル ｋＷ ｌ/ｍｉｎ ｌ/ｍｉｎ ｋＰａ ｋＰａ 給気風量 （外気量） ３ ｍ /ｈ ３ ｍ /ｍｉｎ マイコン制御 コイル内容積 電 源 ＣＣ ｋＷ ｋＷ プ レ メイン 能 力 能力（顕熱） 能力（全熱） 冷 房 暖 房 電 源 消費電力（Ｗ） 加湿量（ｋｇ/ｈ） 気化式加湿器 加湿効率 蒸気式加湿器 電 源 消費電力（ｋＷ） 型 番 形 式 加湿量（ｋｇ/ｈ） 13.3 (8.8) 20.0 (13.3) 26.7 (17.8) 800 (530) 1200 (800) 1600 (1070) 800 1200 1600 φ10相当楕円銅管・高性能アルミフィン 10列 面風速1.5ｍ/ｓ 150 三相200V 50/60Hz 全閉形 三相誘導電動機 CO2、外気量、還気混合、給気温度、除湿、加湿（蒸気比例）、冬期冷房、低温加湿、外気冷房 不織布 質量法70％ （水洗再生式） 中性能フィルタ 比色法65％ （オプション） PT25A オネジ（SUS） PT20A オネジ 42 44 45 225 250 290 両吸込多翼形 7210 10250 13150 0.4 10.5 15.8 21.1 5.16 7.76 10.3 15.0 22.3 29.6 16.3 19.6 21.1 7.58 11.4 15.2 10.9 16.3 21.8 10.7 12.7 13.5 単相200V 50/60Hz 電極式蒸気加湿器 0.6～3.0 0.55～2.4 KS103 単相200V 50/60Hz 飽和効率 36～45％ 3.1 4.6 15 6.2 型 番 冷 房 冷水入口温度（10℃） 冷房能力 全熱量 顕熱量 通水量 通水 抵抗 入口空気温度 （DB=31℃、WB=24℃） ｋＷ ｋＷ ｌ/ｍｉｎ ｋＰａ 冷房能力 全熱量 顕熱量 通水量 通水 抵抗 ｋＷ ｋＷ ｌ/ｍｉｎ ｋＰａ 入口空気温度 （DB=34℃、WB=25.5℃） 暖 房 温水入口温度（40℃） 入口空気温度 （DB=7℃） 入口空気温度 （DB=10℃） 通水量 通水 抵抗 暖房 能力 通水量 通水 抵抗 暖房 能力 ｌ/ｍｉｎ ｋＰａ ｋＷ ｋＷ ｌ/ｍｉｎ ｋＰａ 800 1600 1200 10.2 4.88 14.6 15.7 11.7 5.64 16.2 18.1 8.03 11.5 11.4 7.23 10.4 10.0 15.3 7.33 21.9 19.1 17.7 8.48 24.3 22.2 12.1 17.3 13.8 10.9 15.6 12.0 20.4 9.80 29.3 20.8 23.5 11.3 32.0 23.7 16.1 23.1 14.7 14.5 20.8 12.7 通水抵抗 通水抵抗 通 水 量 通 水 量 23●設計条件 給気風量は外気量×1.5 冷房能力は外気 ： DB=34.3℃ WB=26.9℃ 、 還気 ： DB=27℃ WB=19℃ 、 水温 ： TW1=10℃ TW2=20℃ 暖房能力は外気 ： DB=2℃ RH=28.9％ 、 還気 ： DB=22℃ RH=40％ 、 水温 ： TW1=40℃ TW2=30℃ 気化式加湿器の加湿量は上記条件における最大値を示します。 ● 騒音レベルは仕様表の風量、静圧における機体より1.5mの半自由空間で吐出音の影響無し（吸込音は含む）での値です。 ● 型 番 40.0 (26.7) 17570 51 355 50.0 (33.3) 22510 52 395 60.0 (40.0) 25180 単相200V 50/60Hz 53 430 2400 (1600) 3000 (2000) 3600 (2400) 2400 3000 3600 250 70.0 (46.7) 28740 53 475 4200 (2800) 4200 80.0 (53.3) 34750 54 520 4800 (3200) 4800 φ10相当楕円銅管・高性能アルミフィン 10列 面風速1.5ｍ/ｓ 両吸込多翼形 三相200V 50/60Hz 全閉形 三相誘導電動機 1.5 CO2、外気量、還気混合、給気温度、除湿、加湿（蒸気比例）、冬期冷房、低温加湿、外気冷房 不織布 質量法70％ （水洗再生式） 中性能フィルタ 比色法65％ （オプション） PT32A オネジ PT25A オネジ（SUS） PT25A オネジ PT40A オネジ 冷 房 冷水入口温度（10℃） 入口空気温度 （DB=31℃、WB=24℃） ｋＷ ｋＷ ｌ/ｍｉｎ ｋＰａ ｋＷ ｋＷ ｌ/ｍｉｎ ｋＰａ 入口空気温度 （DB=34℃、WB=25.5℃） 暖 房 温水入口温度（40℃） 入口空気温度 （DB=7℃） 入口空気温度 （DB=10℃） ｌ/ｍｉｎ ｋＰａ ｋＷ ｋＷ ｌ/ｍｉｎ ｋＰａ 2400 2000 3600 3000 4200 4800 5400 ●入口空気温度が0℃以下となる場合はコイル内の水が凍結しないよう処置を講じてください。 電極式蒸気加湿器 5400 (3600) 90.0 (60.0) 5400 50 320 54 585 2000 (1330) 33.3 (22.2) 2000 15790 39550 0.75 2.2 26.5 31.9 39.9 47.7 55.8 63.8 71.9 13.0 15.6 19.5 23.4 27.4 31.3 35.3 38.0 45.5 57.1 68.2 79.8 91.2 102.8 25.9 37.5 33.3 34.9 37.5 34.4 33.5 19.0 22.7 28.4 34.1 39.8 45.5 51.2 27.2 32.7 40.9 49.0 57.2 65.4 73.5 15.5 21.9 18.9 19.4 20.4 18.5 18.0 1.0～5.0 1.6～8.0 0.85～3.9 1.3～6.1 25.5 12.2 36.6 24.3 29.8 14.3 42.7 31.2 20.1 28.9 17.0 18.1 26.0 14.5 30.7 14.7 44.1 35.6 35.8 17.2 51.2 46.2 24.1 34.6 23.8 21.7 31.2 20.3 38.5 18.5 55.2 31.4 44.9 21.5 64.1 41.1 30.1 43.3 20.8 27.1 39.0 17.4 45.9 22.1 65.6 32.4 53.6 25.7 76.7 43.4 36.2 51.9 21.5 32.6 46.8 17.9 53.8 25.8 76.8 34.9 62.8 30.1 89.7 46.9 42.2 60.7 22.6 38.0 54.6 18.8 61.5 29.5 87.9 32.0 71.8 34.4 102.6 43.2 48.2 69.2 20.6 43.4 62.4 17.1 69.3 33.3 99.1 31.3 80.9 38.8 115.6 42.0 54.3 77.9 20.0 48.8 70.2 16.7 単相200V 50/60Hz 7.7 9.2 11.5 13.8 16.1 18.5 20.7 飽和効率 36～45％ 15 KS305 KS308 型 番 ファン 機外静圧 モータ タイプ 容量（ｋＷ） Ｐａ ドレン ｋｇ 水出入口 配管径 エアフィルタ 2ウェイ 熱交換コイル ｋＷ ｌ/ｍｉｎ ｌ/ｍｉｎ ｋＰａ ｋＰａ 給気風量 （外気量） ３ ｍ /ｈ ３ ｍ /ｍｉｎ マイコン制御 コイル内容積 電 源 ＣＣ ｋＷ ｋＷ プ レ メイン 能 力 能力（顕熱） 能力（全熱） 冷 房 暖 房 電 源 消費電力（Ｗ） 加湿量（ｋｇ/ｈ） 気化式加湿器 加湿効率 蒸気式加湿器 電 源 消費電力（ｋＷ） 型 番 形 式 加湿量（ｋｇ/ｈ） 冷房能力 全熱量 顕熱量 通水量 通水 抵抗 冷房能力 全熱量 顕熱量 通水量 通水 抵抗 通水量 通水 抵抗 暖房 能力 通水量 通水 抵抗 暖房 能力 通水抵抗 通水抵抗 通 水 量 通 水 量 騒音レベル 質 量 ｄＢ
型 番 13.3 (8.8) 20.0 (13.3) 26.7 (17.8) 800 (530) 1200 (800) 1600 (1070) 800 1200 1600 φ10相当楕円銅管・高性能アルミフィン 10列 面風速1.5ｍ/ｓ 冷 房 冷水入口温度（10℃） ｋＷ ｋＷ ｌ/ｍｉｎ ｋＰａ ｋＷ ｋＷ ｌ/ｍｉｎ ｋＰａ 暖 房 温水入口温度（40℃） ｌ/ｍｉｎ ｋＰａ ｋＷ ｋＷ ｌ/ｍｉｎ ｋＰａ 800 1600 1200 ●入口空気温度が0℃以下となる場合はコイル内の水が凍結しないよう処置を講じてください。 150 三相200V 50/60Hz 三相200V 50/60Hz 全閉形 三相誘導電動機 CO2、外気量、還気混合、給気温度、除湿、加湿（蒸気比例）、冬期冷房、低温加湿、外気冷房 不織布 質量法70％ （水洗再生式） 中性能フィルタ 比色法65％ （オプション） 電極式蒸気加湿器 PT25A オネジ（SUS） PT20A オネジ 42 44 45 210 235 270 1.0～5.0 KS308 0.85～3.9 ●設計条件 給気風量は外気量×1.5 冷房能力は外気 ： DB=34.3℃ WB=26.9℃ 、 還気 ： DB=27℃ WB=19℃ 、 水温 ： TW1=10℃ TW2=20℃ 暖房能力は外気 ： DB=2℃ RH=28.9％ 、 還気 ： DB=22℃ RH=40％ 、 水温 ： TW1=40℃ TW2=30℃ 騒音レベルは仕様表の風量、静圧における機体より1.5mの半自由空間で吐出音の影響無し（吸込音は含む）での値です。 ● 両吸込多翼形 入口空気温度 （DB=31℃、WB=24℃） 入口空気温度 （DB=34℃、WB=25.5℃） 入口空気温度 （DB=7℃） 入口空気温度 （DB=10℃） 7210 10250 13150
■仕様表
（Δｔ 10Ｋ）
■能力表
（Δｔ 10Ｋ）
0.4 10.5 15.8 21.1 5.16 7.76 10.3 15.0 22.3 29.6 16.3 19.6 21.1 KS305 1.6～8.0 1.3～6.1 10.2 4.88 14.6 15.7 11.7 5.64 16.2 18.1 15.3 7.33 21.9 19.1 17.7 8.48 24.3 22.2 20.4 9.80 29.3 20.8 23.5 11.3 32.0 23.7（外気量×1.5のときを示す）
ＳＰＶ‐ＯＡＳ型 蒸気式加湿器組込
型 番 ファン 機外静圧 Ｐａ 2ウェイ 熱交換コイル ｋＷ ｌ/ｍｉｎ ｌ/ｍｉｎ ｋＰａ ｋＰａ 給気風量 （外気量） ３ ｍ /ｈ ３ ｍ /ｍｉｎ コイル内容積 ＣＣ ｋＷ ｋＷ 能 力 能力（顕熱） 能力（全熱） 冷 房 暖 房 モータ タイプ 容量（ｋＷ） 騒音レベル 質 量 ｄＢ ドレン ｋｇ 水出入口 配管径 エアフィルタ マイコン制御 電 源 プ レ メイン 電 源 消費電力（ｋＷ） 型 番 形 式 蒸気式加湿器 加湿量（ｋｇ/ｈ） 通水抵抗 通水抵抗 通 水 量 通 水 量 冷房能力 全熱量 顕熱量 通水量 通水 抵抗 冷房能力 全熱量 顕熱量 通水量 通水 抵抗 通水量 通水 抵抗 暖房 能力 通水量 通水 抵抗 暖房 能力 25 7.58 11.4 15.2 10.9 16.3 21.8 10.7 12.7 13.5 8.03 11.5 11.4 7.23 10.4 10.0 12.1 17.3 13.8 10.9 15.6 12.0 16.1 23.1 14.7 14.5 20.8 12.7●設計条件 給気風量は外気量×1.5 冷房能力は外気 ： DB=34.3℃ WB=26.9℃ 、 還気 ： DB=27℃ WB=19℃ 、 水温 ： TW1=10℃ TW2=20℃ 暖房能力は外気 ： DB=2℃ RH=28.9％ 、 還気 ： DB=22℃ RH=40％ 、 水温 ： TW1=40℃ TW2=30℃ 騒音レベルは仕様表の風量、静圧における機体より1.5mの半自由空間で吐出音の影響無し（吸込音は含む）での値です。 ● 型 番 40.0 (26.7) 17570 KS315 51 330 50.0 (33.3) 22510 52 370 60.0 (40.0) 25180 三相200V 50/60Hz 53 400 2400 (1600) 3000 (2000) 3600 (2400) 2400 3000 3600 250 70.0 (46.7) 28740 KS323 53 445 4200 (2800) 4200 80.0 (53.3) 34750 54 490 4800 (3200) 4800 φ10相当楕円銅管・高性能アルミフィン 10列 面風速1.5ｍ/ｓ 両吸込多翼形 三相200V 50/60Hz 全閉形 三相誘導電動機 1.5 CO2、外気量、還気混合、給気温度、除湿、加湿（蒸気比例）、冬期冷房、低温加湿、外気冷房 不織布 質量法70％ （水洗再生式） 中性能フィルタ 比色法65％ （オプション） PT32A オネジ PT25A オネジ（SUS） PT25A オネジ PT40A オネジ 冷 房 冷水入口温度（10℃） 入口空気温度 （DB=31℃、WB=24℃） ｋＷ ｋＷ ｌ/ｍｉｎ ｋＰａ ｋＷ ｋＷ ｌ/ｍｉｎ ｋＰａ 入口空気温度 （DB=34℃、WB=25.5℃） 暖 房 温水入口温度（40℃） 入口空気温度 （DB=7℃） 入口空気温度 （DB=10℃） ｌ/ｍｉｎ ｋＰａ ｋＷ ｋＷ ｌ/ｍｉｎ ｋＰａ 2400 2000 3600 3000 4200 4800 5400 ●入口空気温度が0℃以下となる場合はコイル内の水が凍結しないよう処置を講じてください。 電極式蒸気加湿器 5400 (3600) 90.0 (60.0) 5400 KS333 50 300 54 550 2000 (1330) 33.3 (22.2) 2000 15790 39550 0.75 2.2 26.5 31.9 39.9 47.7 55.8 63.8 71.9 13.0 15.6 19.5 23.4 27.4 31.3 35.3 38.0 45.5 57.1 68.2 79.8 91.2 102.8 25.9 37.5 33.3 34.9 37.5 34.4 33.5 25.5 12.2 36.6 24.3 29.8 14.3 42.7 31.2 30.7 14.7 44.1 35.6 35.8 17.2 51.2 46.2 38.5 18.5 55.2 31.4 44.9 21.5 64.1 41.1 45.9 22.1 65.6 32.4 53.6 25.7 76.7 43.4 53.8 25.8 76.8 34.9 62.8 30.1 89.7 46.9 61.5 29.5 87.9 32.0 71.8 34.4 102.6 43.2 69.3 33.3 99.1 31.3 80.9 38.8 115.6 42.0 3.0～15.0 2.4～11.3 4.6～23.0 3.6～17.3 6.6～33.0 5.1～24.7 型 番 ファン 機外静圧 Ｐａ 2ウェイ 熱交換コイル ｋＷ ｌ/ｍｉｎ ｌ/ｍｉｎ ｋＰａ ｋＰａ 給気風量 （外気量） ３ ｍ /ｈ ３ ｍ /ｍｉｎ コイル内容積 ＣＣ ｋＷ ｋＷ 能 力 能力（顕熱） 能力（全熱） 冷 房 暖 房 モータ タイプ 容量（ｋＷ） ドレン ｋｇ 水出入口 配管径 エアフィルタ マイコン制御 電 源 プ レ メイン 電 源 消費電力（ｋＷ） 型 番 形 式 蒸気式加湿器 加湿量（ｋｇ/ｈ） 冷房能力 全熱量 顕熱量 通水量 通水 抵抗 冷房能力 全熱量 顕熱量 通水量 通水 抵抗 通水量 通水 抵抗 暖房 能力 通水量 通水 抵抗 暖房 能力 通水抵抗 通水抵抗 通 水 量 通 水 量 騒音レベル 質 量 ｄＢ 20.1 28.9 17.0 18.1 26.0 14.5 24.1 34.6 23.8 21.7 31.2 20.3 30.1 43.3 20.8 27.1 39.0 17.4 36.2 51.9 21.5 32.6 46.8 17.9 42.2 60.7 22.6 38.0 54.6 18.8 48.2 69.2 20.6 43.4 62.4 17.1 54.3 77.9 20.0 48.8 70.2 16.7 19.0 22.7 28.4 34.1 39.8 45.5 51.2 27.2 32.7 40.9 49.0 57.2 65.4 73.5 15.5 21.9 18.9 19.4 20.4 18.5 18.0
■ファン性能曲線
400 400 400 300 300 300 200 200 200 100 100 100 1080 1920 3840 1320 風量（ｍ /ｈ）３ 880 2200 4620 720 1600 3360 1200 2640 5280 800 機内静圧 機内静圧 1440 2400 4320 1760 5940 1600 3300 機内静圧 500 500 3960 2880 2000 2400 3000 3600 機内静圧 機内静圧 機内静圧 機内静圧 4200 4800 5400 機内静圧 機内静圧 機内静圧 ●機内静圧はP25、26（OAS型）仕様表のときを示します。 2000‐OA 2400‐OA 4800‐OA 3000‐OA 4200‐OA 3600‐OA 5400‐OA 1200‐OA 800‐OA 1600‐OA ３ 風量（ｍ /ｈ） ３ 風量（ｍ /ｈ）ＳＰＶ‐ＯＡＥ/ＯＡＷ/ＯＡＳ型
27 静 圧 （Ｐａ） 全 静 圧 （Ｐａ） 全 静 圧 （Ｐａ） 全■騒音データ
●騒音値は仕様表の風量、静圧における 機体より1.5mの半自由空間で吐出音 の影響無し（吸込音は含む）での値です。 混合チャンバ内に設置した場合は室内 ● の反響により騒音値は変わります。 オクタ ブバンド中心周波数(Hz) オクタ ブバンド中心周波数(Hz) オクタ ブバンド中心周波数(Hz) オクタ ブバンド中心周波数(Hz) オクタ ブバンド中心周波数(Hz) (dB) (dB) (dB) (dB) (dB) ル ル ル ル ル ベ ベ ベ ベ ベ レ レ レ レ レ 圧 圧 圧 圧 圧 音 音 音 音 音 80 70 60 50 40 30 20 10 80 70 60 50 40 30 20 10 80 70 60 50 40 30 20 10 80 70 60 50 40 30 20 10 80 70 60 50 40 30 20 10 63 63 63 63 63 1k 1k 1k 1k 1k 2k 2k 2k 2k 2k 4k 4k 4k 4k 4k 8k 8k 8k 8k 8k 125 125 125 125 125 250 250 250 250 250 500 500 500 500 500 NC 20 NC 20 NC 20 NC 20 NC 20 NC 30 NC 30 NC 30 NC 30 NC 30 NC 40 NC 40 NC 40 NC 40 NC 40 NC 50 NC 50 NC 50 NC 50 NC 50 NC 60 NC 60 NC 60 NC 60 NC 60 NC 70 NC 70 NC 70 NC 70 NC 70 1600‐OA 3000‐OA 4800‐OA 5400‐OA 3600‐OA 4200‐OA 3000 1600 2400 1200 2000 800 1200‐OA 2400‐OA 800‐OA 2000‐OA■仕様表
気化式加湿器
給水配管には各気化式加湿器毎に必ず給水サービス弁とフラッシング用バルブを ● 設けてください。 給水配管の凍結および結露のおそれがある場合は保温処理をしてください。 ● 気化式加湿器は加湿モジュールの点検（洗浄）、給水配管のフラッシング、給水 ● ストレーナ等のメンテナンスが必要です。 加湿モジュールの洗浄方法については気化式加湿器の取扱説明書を参照してください。 ● 給水温度 定格消費電力 給水水質 使用条件 周囲温度 周囲湿度 飽和効率 5 ～ 50 ℃ 給水圧力 0.05 ～ 0.5 ＭＰａ 5 ～ 40 ℃ 単相200V 50/60Hz 定格電源 90％以下（給水ユニット部） 水道法、水質基準による飲料水 46 ～ 55 ％ 15 Ｗ 空 気 抵 抗 （Ｐａ） 0 10 20 30 加湿器面風速 （ｍ/ｓ） 2.0 1.0 36 ～ 45 ％ 36～45 ％ 46～55 ％ 29■仕様表
電極式蒸気加湿器
型 番 給水温度 運転時重量 電 源 給水水質 使用条件 蒸気シリンダ数 ｋｇ 周囲温度 周囲湿度 定格蒸気発生量 ｋｇ/ｈ ｋｇ/ｈ 1.0～5.0 3.9 45 1 4～20ｍＡ ＤＣ または 0～10Ｖ ＤＣ 1～40℃ 5.0 KS305 給水圧力 付 属 品 制御信号（比例制御） 定格消費電力 ｋＷ 0.1～0.5ＭＰａ 5～40℃ 蒸気ホース、加湿ノズル、給水ホース、排水ホース、ホースバンド 三相200V 50/60Hz 蒸気量調整範囲 10～80％ 水道法、水質基準導電率 100～350μｓ/ｃｍ （純水および軟水、井戸水は使用不可） 加湿器の排水は高温（100℃）のため排水回路は金属管または耐高温パイプを使用してください。 ● （詳細は取扱説明書を参照してください。） ●蒸気シリンダは消耗品のため3000時間で交換してください。 水道法、消防法等に規制される部材の取扱いについては専門業者に依頼してください。 ● 加湿器への給水は公共の水道管にシスターン（型式認可品）を接続し ● てください。 8.0 KS308 1.6～8.0 6.1 加湿器本体 KS323 KS315 KS333 KS342 15.0 58 3.0～15.0 11.3 23.0 67 4.6～23.0 17.3 33.0 88 6.6～33.0 24.7 42.0 8.4～42.0 31.4 加湿ノズル■寸法表
(ｍｍ)
型番 Ａ Ｂ Ｃ 880 KS323 430 595 1050 KS333 430 595 1050 KS342 430 595 880 880 KS305 KS103 350 350 535 535 880 KS308 350 535 1030 KS315 350 535 0.6～3.0 2.4 3.0 KS103 単相200V 50/60Hz 加湿ノズル エアホ ル 電線貫通穴 排水口 給水継手 電線貫通穴 電源スイッチ Ｂ 蒸気ホ ス貫通穴 Ａ 蒸気ホ ス 蒸気シリンダ カバ 開閉キ 操作パネル KS333、KS342は2箇所 KS333、KS342は2本 メンテナンス スペ ス 550mm以上 Ｃ 配管・配線 サービス スペース 500mm以上 メンテナンス スペ ス メンテナンス スペ ス 50mm以上 エアホ ル 150mm以上 メンテナンス スペ ス 100mm以上比例制御で加湿。
室内の空気質を高め、衛生的で快適性
を向上します。
中間期の加湿暖房や外気冷房時の
低温加湿も可！
蒸気ホースは、環境ホルモン（平成18年厚生
労働省 告示 第201号）の適応規準に対応。
■加湿器結線（例）
電極式蒸気加湿器
R S T E 三相 AC200V 50/60Hz 操作スイッチ 電磁接触器 MC SW TU 温度ヒューズ SV 給水用電磁弁 制御基板 PCB1 ヒューズ F LS 高水位センサ DP ドレンポンプ PCB2 操作パネル CT1～CT2 電流センサ 記号説明 F MC PCB2 PCB1 DP SV TU LS CT1 CT2 SW 1 2 3 4 5 6 7 8 異常 出力 MC ●本図はKS323型を示す 外部入力 ●「電気設備技術基準」、「内線規定」及び取扱説明書に従って配線してください。 電源線には必ず漏電遮断器を取り付け、接地工事をしてください。 ● 漏電遮断器で地絡保護専用のものには、必ず配線用遮断器または手元開閉器を組合わせて使用してください。 ● 制御通信線は動力線及びノイズ源から離して配線してください。 ● 加湿器型番 接地線 幹 線 最小太さ 漏電遮断器 開 閉 器 容 量 過電流保護器 配線用遮断器 最 大 電 流 手元開閉器 50A 2 ｍｍ 2 ｍｍ A A A A A 75A30A 100A 150A
KS305 13.7 21.6 30 KS308 5.5 40.0 50 KS315 14 61.0 75 22 KS323 111.0 150 KS342 87.3 100 38 KS333 60 φ1.6mm または 2.0 3.5 5.5 8.0 〃 〃 〃 〃 〃 〃 〃 〃 〃 〃 20A KS103 2.0 20 14.2 〃 〃
30mA 0 .1sec以下 100mA 0 .1sec以下
■取付要領
機外 機内 約2° 隔壁継手 電極式加湿器 本体より 蒸気 蒸気ホ ス 加湿ノズル 凝縮水 ドレンパンへ 排水ホ ス 加湿ノズル 逆勾配 ≧20％ ≧5％ ※ 変形、曲がりなど無きよう注意してください。 ※ シリンダと加湿ノズルの間に蒸気が溜まらない よう施工し、必要に応じて支持を設けてください。 エルボ 300mm以上 架台 （貴社施工） 150mm以上 100mm以上 500mm以上 500mm以上 加湿器本体 蒸気ホース ※ メンテナンススペースは型番により変わりますので 納入仕様書で確認ください。■加湿水質
156 大阪 神戸 110 和歌山 166 東京 95 名古屋 福岡 広島 188 280 90 地域例 導電率（25℃） （μｓ/ｃｍ） 仙台 113 115 125 132 142 金沢 札幌 三重 奈良 徳島 ※ 2012年2月、当社調査による 130●
電極式の使用水質について
１． 各地方毎の水道水純度により加湿量に差がでますので、導電制御 により加湿量を安定させて供給します。 （特許登録済） ２． 使用時、導電率範囲は100～350μｓ/ｃｍですが、100未満の 場合は、お問合せください。 ３． 蒸気シリンダに残留物が発生しますので、3000時間で必ず交換して ください。（12ｈ/日、約3年） なお、2500時間で警報、3000時間で強制停止制御します。 ただし、残留物が多いときは時間にかかわらず強制停止しますので 直ちに蒸気シリンダを交換してください。 ４． 当社にて水質確認のため、現場使用水のご提供を、お願いすること がありますのでご了承ください。 ５． 使用途中での水質変化により加湿不良が生じたときは制御調整 できますので、ご一報ください。 ６． 井水、河川水、地下水などは水質不明のため使用しないでください。■液晶制御スイッチ
空調制御装置
LCDSW‐S01R‐C LCDパネル 設定ダウンボタン 運転モ ド切換ボタン 設定アップボタン 運転表示ランプ 運転・停止ボタン < LCDパネル表示内容 > フィルタリセットボタン 設置場所 0～40℃、湿度85％以内で結露しないこと。 腐食性ガスを含まないこと。 直射日光や他の影響を受けないこと。 電磁波や電気的ノイズの影響を受けないこと。 制御スイッチは温度センサまたは温湿度センサ内蔵のため 代表的な室内温湿度を検出できる場所に取付けのこと。 各対シールド付ツイストペアケーブル（通信×1対＋電源×1対 計4本）配線長300m以下 冷房－送風 または 暖房－送風 LCDパネル、運転LED 並列台数 配 線 ※1 モード切換 表 示 型 番 対応機種 SPV‐OAE/OAS/OAW型 機 能■仕様表
運転・停止、温度設定、湿度設定 CO2濃度設定、加湿設定、気化式加湿器洗浄 制御スイッチのロック・リセット、自己診断コード・フィルタ点検サイン表示 SC制御 13～42℃ LCDSW-S01R-C フィルタ点検サインはタイマ式が標準です。 ● 差圧式にするときは別途差圧スイッチを取付け、無電圧ａ接点取出しとなります。（オプション） ● 1台の外調機にスイッチは2台まで取付け可能です。 ● 詳細は取扱説明書にてご確認ください。 ● ※1 4管式配管対応時は「自動－手動（冷房－暖房－送風）」となります。 運転モ ド設定 加湿設定 加湿運転表示 フィルタ点検表示 SC制御表示 ロック表示 異常発生表示 通常時： 消灯/パラメ タ番号 自己診断時： アドレス番号 自己診断時： 自己診断コ ド 通常時： 設定温度表示/パラメ タ設定 設定温度 33■ＢＡＣｎｅｔゲートウェイ（オプション）
●特長
●接続構成図（例）
ＢＡＣｎｅｔ Ｇａｔｅｗａｙ BACnet/ P 中央監視 （ＨＩＭ） （1） ＢＡＣｎｅｔゲートウェイにより空調機をＢＡＣｎｅｔに接続できます。 （2） ＢＡＣｎｅｔゲートウェイ1台で最大100台の空調機が接続できます。 （3） 各種ＢＡＣｎｅｔ仕様に準拠。 （4） 発停・設定変更/参照からセンサ入力、運転/異常情報と多様なオブジェクトを標準装備。 （5） Ｗｅｂ接続にて簡単に空調機の登録、オブジェクトＰＶ（ＰｒｅｓｅｎｔＶａｌｕｅ）変更/参照が 行えます。 RS485通信 1CH 高性能ファンコイルユニット、高性能外調機 RS485通信 2CH 制御スイッチグループ 個別制御スイッチ 個別制御スイッチ （Ｉｃｏｎｔ） 他社通信 制御「見える化」 他社Ｇａｔｅｗａｙ●製品仕様
電気設備学会 ＢＡＣｎｅｔ規格 タイプ番号 IEIEJ P 0003:2000、IEIEJ P 0003:2000 アデンダムａ、IEIEJ G 0006:2006[B BC] ＡＮＳＩ/ＡＳＨＲＡＥ Standard 135 2004[B BC]、Standard 135 2001 ISO16484 5:2003(E)[B BC] 0 1 2 3 4 5 13 14 19 15 6 17 20 8 サポートオブジェクトAnalog Input Object Type Analog Output Object Type
Analog Value Object Type Binary Input Object Type Binary Output Object Type
Binary Value Object Type Multi state Input Object Type Multi state Output Object Type
Multi state Value Object Type Notification Class Object Type
Calendar Object Type Schedule Object Type TrendLog Object Type Device Object Type
名 称 Object Type 備 考 対応オブジェクト モ ド設定（自動・冷房・暖房・送風）変更/参照 手元禁止設定（制御スイッチ操作禁止・許可）変更/参照 AO/AI AI AI AI AI AI AI BI BI BI BI AI BO/BI MO/MI MO/MI MO/MI 通信ステ タス 異常状態参照 ※1 熱源切換要求参照 異常情報参照 動作状態変更/参照 モ ド設定変更/参照 手元禁止設定変更/参照 温度設定変更/参照 ※2 室内（還気）温度 ※2 外気温度 水入口温度 水出口温度 給気温度 運転情報参照 フィルタ点検状態参照 温度設定（RC:15～30℃）変更/参照 外調機、FCUとの通信状態確認用ステ タス 異常状態参照 高性能FCU熱源温度切換要求参照 異常発生時の自己診断コ ド参照 発停操作/状態参照 風量設定（自動・Ｈ・Ｍ・Ｌ）変更/参照 室内（還気）温度参照 外気温度参照 水入口温度参照 水出口温度参照 給気温度参照 運転状態（停止・冷房・暖房・送風・待機等）参照 フィルタ点検状態参照 名 称 略称 ＩＳＯ AO AV MO AI BI BO BV MI MV NC CA SC TL DV AO/AI 湿度設定変更/参照 ※2 湿度設定（30～80％）変更/参照 AO/AI CO2濃度設定変更/参照 ※2 CO2濃度設定（0～2000ppm）変更/参照 AI AI AI ※2 室内（還気）湿度 ※2 外気湿度 ※2 CO2濃度 室内（還気）湿度参照 外気湿度参照 CO2濃度参照 ※1 風量設定変更/参照
