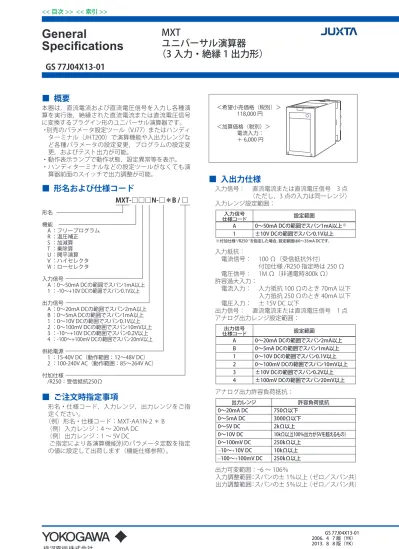

MXT
ユニバーサル演算器
（3 入力・絶縁 1 出力形）
GS 77J04X13-01
＜希望小売価格（税別）＞ 118,000 円 ＜加算価格（税別）＞ 電流入力： ＋ 6,000 円■ 概要
本器は，直流電流および直流電圧信号を入力し各種演 算を実行後，絶縁された直流電流または直流電圧信号 に変換するプラグイン形のユニバーサル演算器です。 ・別売のパラメータ設定ツール（VJ77）またはハンディ ターミナル（JHT200）で演算機能や入出力レンジな ど各種パラメータの設定変更，プログラムの設定変 更，およびテスト出力が可能。 ・ 動作表示ランプで動作状態，設定異常等を表示。 ・ハンディターミナルなどの設定ツールがなくても演 算器前面のスイッチで出力調整が可能。■ 形名および仕様コード
MXT-□□□N-□＊B / □
形名 機能 A ：フリープログラム R ：温圧補正 S ：加減算 T ：乗除算 U ：開平演算 V ：ハイセレクタ W ：ローセレクタ 入力信号 A ：0～50mA DCの範囲でスパン1mA以上 1 ：-10～+10V DCの範囲でスパン0.1V以上 出力信号 A ：0～20mA DCの範囲でスパン2mA以上 B ：0～5mA DCの範囲でスパン1mA以上 1 ：0～10V DCの範囲でスパン0.1V以上 2 ：0～100mV DCの範囲でスパン10mV以上 3 ：-10～+10V DCの範囲でスパン0.2V以上 4 ：-100～+100mV DCの範囲でスパン20mV以上 供給電源 1 ：15-40V DC（動作範囲：12～48V DC） 2 ：100-240V AC（動作範囲：85～264V AC） 付加仕様 /R250：受信抵抗250Ω■ ご注文時指定事項
形名・仕様コード，入力レンジ，出力レンジをご指 定ください。 （例）形名・仕様コード：MXT-AA1N-2 ＊ B （例）入力レンジ：4 〜 20mA DC （例）出力レンジ：1 〜 5V DC ご指定により各演算機能別のパラメータ定数を指定 の値に設定して出荷します（機能仕様参照）。■ 入出力仕様
入力信号： 直流電流または直流電圧信号 3 点 （ただし，3 点の入力は同一レンジ） 入力レンジ設定範囲： 入力信号 仕様コード 設定範囲 A 1 0～50mA DCの範囲でスパン1mA以上※ ±10V DCの範囲でスパン0.1V以上 ※付加仕様“/R250 ”を指定した場合，設定範囲は0～35mA DCです。 入力抵抗： 電流信号： 100 Ω（受信抵抗外付） 付加仕様 /R250 指定時は 250 Ω 電圧信号： 1M Ω（非通電時 800k Ω） 許容過大入力： 電流入力： 入力抵抗 100 Ωのとき 70mA 以下 入力抵抗 250 Ωのとき 40mA 以下 電圧入力： ± 15V DC 以下 出力信号： 直流電流または直流電圧信号 1 点 アナログ出力レンジ設定範囲： 出力信号 仕様コード 設定範囲 A B 1 2 3 4 0～20mA DCの範囲でスパン2mA以上 0～5mA DCの範囲でスパン1mA以上 0～10V DCの範囲でスパン0.1V以上 0～100mV DCの範囲でスパン10mV以上 ±10V DCの範囲でスパン0.2V以上 ±100mV DCの範囲でスパン20mV以上 アナログ出力許容負荷抵抗： 出力レンジ 許容負荷抵抗 750Ω以下 3000Ω以下 2kΩ以上 10kΩ以上（100%出力が5Vを超えるもの） 250kΩ以上 10kΩ以上 250kΩ以上 0～20mA DC 0～5mA DC 0～5V DC 0～10V DC 0～100mV DC −10～+10V DC −100～+100mV DC 出力可変範囲：-6 〜 106％ 入力調整範囲：スパンの± 1％以上（ゼロ／スパン共） 出力調整範囲：スパンの± 5％以上（ゼロ／スパン共）General
Specifications
■ 基準性能
精度定格： スパンの± 0.1％ 出力レンジが 0 〜 XmA の場合 0.5％未 満は精度保証範囲外です。入出力レン ジの設定内容により制限があります。 ●精度算出 精度＝入力精度＋出力精度（％） 入力精度式（1）と出力精度式（2）を足した値が精 度となります。ただし，式（1）（2）の各々について ± 0.05％未満の場合は± 0.05％を適用します。 なお，電流入力の時は受信抵抗の誤差± 0.1％を 入力精度に加算します。 入力スパン （電圧換算のスパン） 4 （V） 1 （V） ±2.5V DCの範囲を超え ±10V DCの範囲 ±2.5V DCの範囲 1 A 入力レンジ （電圧換算のレンジ） 入力信号 仕様コード 精度算出条件 b a 入力精度＝±0.05％ × a／b・・・・・式（1） （注）入力信号が電流の場合は受信抵抗による電圧換算値を入力レンジ，入力スパンに 適用します。 出力スパン 10（mA） 2.5（mA） 1 （V） 4 （V） 10（mV） 40（mV） 1 （V） 4 （V） 20（mV） 40（mV） 0～20mA DCの範囲 0～5mA DCの範囲 0～2.5V DCの範囲 0～2.5V DCの範囲を超え 0～10V DCの範囲 0～25mV DCの範囲 0～25mV DCの範囲を超え0 ～100mV DCの範囲 ±2.5V DCの範囲 ±2.5V DCを超え ±10V DCの範囲 ±25mV DCの範囲 ±25mV DCの範囲を超え ±100mV DCの範囲 A B 1 2 3 4 出力レンジ 出力信号 仕様コード 精度算出条件a b 出力精度＝±0.05％ × a／b・・・・・式（2） 〈精度算出例〉 入力レンジ0～20mA DC，受信抵抗250Ω （電圧換算0～5V DC） 出力レンジ20～40mV DC 入力精度＝±0.05％× =±0.04％ ±0.05％ 受信抵抗誤差±0.1％を加算すると 入力精度は±0.15％になります。 出力精度＝±0.05％× =±0.1％ よって精度は±0.25％になります。 4 5 40 20 （±0.05%未満なので） 演算周期： 100ms（機能仕様コード「A」の場合 50ms，100ms，200ms から選択可） 応答速度： 500ms 63% 応答（10 〜 90%） 電源電圧変動の影響：各電源電圧仕様において動作 範囲内の変動に対してスパンの± 0.1% または精度の大きい方以下 周囲温度変化の影響：10℃の変化に対してスパンの ± 0.15% 以下■ 電源とアイソレーション
電源定格電圧：15-40V DC または 100-240V AC 50/60Hz 電源入力電圧：15-40V DC （± 20％）または 100-240V AC （− 15, ＋ 10％）50/60Hz 消費電力： 24V DC 1.9W 100V AC 3.6VA，200V AC 5.2VA 絶縁抵抗： 入力と出力と電源と接地の各相互間 100M Ω以上（500V DC にて） （各入力間は非絶縁） 耐電圧： 入力と出力と電源と接地の各相互間 2000V AC/1 分間■ 設置仕様
使用温度範囲：0 〜 50℃ 使用湿度範囲：5 〜 90%RH（結露しないこと） 使用環境： 硫化水素ガスなどの腐食性ガスや塵埃 のないところ，および潮風や直射日光 のあたらない所。高度 2000m 以下の所。■ 取付・形状
材質： 本体 ABS 樹脂（黒色），UL94 V-0 ABS 樹脂＋ポリカーボネート樹脂（黒 色），UL94 V-0 PBT 樹脂，ガラス繊維入り（黒色）， UL94 V-0 ソケット 変性 PPO 樹脂，ガラス繊維 入り（黒色），UL94 V-1 取付方式： 壁取付，DIN レール取付 （本器を隣接接置する場合，5mm 以上 の間隔が必要です） 接続方式： M3.5 ねじ端子接続 外形寸法： 高 86.5 ×幅 51 ×奥行 132mm（ソケッ ト含む） 質量： 本体：約 200g，ソケット：約 80g■ 付属品
スペーサ：1 個（DIN レール取付の場合に使用） レンジラベル：1 枚 受信抵抗：3 個（電流入力を指定した場合） ※付加仕様 /R250 を指定した場合は受信抵抗 250Ω が添付され，指定ない場合は受信抵抗 100 Ωが添 付されます。■ 前面パネル
選択スイッチと調整スイッチで出力調整が可能 通信用コネクタ 選択スイッチ 調整スイッチ 動作表示ランプ 電源オン時に点灯します。 選択スイッチの位置 0 1 2 3 4 5 6 7 調整項目 機能なし 出力ゼロ調整 出力スパン調整 機能なし 機能なし 機能なし 機能なし 機能なし■ 端子配列
（＋） （－） （＋） （－） （＋） （－） （L＋） （N－） （GND） （＋） （－） 出力 出力 第2入力 第2入力 第1入力 第1入力 供給電源 供給電源 接地 第3入力 第3入力 1 2 3 4 5 6 7 8 9 10 11■ ブロックダイヤグラム
5 6 3 4 10 11 7 8 6 1 2 1 2 7 8 9 R 電源回路 L＋ N－ GND ・演算処理 ・入出力調整 低ドリフト 入力処理回路 絶縁回路 ＋ － 出力回路 出力 供給電源 調整スイッチ 選択スイッチ 第1入力 第2入力 第3入力 － ＋ マイコン R － ＋ R － ＋ 出力回路 動作表示ランプ ハンディターミナル または パソコン Rは電流入力時に外付けする受信抵抗■ 外形寸法図
単位：mm 受信抵抗 (電流入力時に使用) (18.5) 103 132 29 (3.3) 7.8 2-ø4.5 取付穴 (深さ24.5) DINレール 40 (35.4) 81 85 本 体 ソケット 51以下 11-M3.5×7 セムスねじ 50 本体固定 ストッパ（上下） *1 *1 RES*1 RES (26) (22) *1 入力信号仕様コードAのとき受信抵抗が付属されます。 80 86.5 5以上 2-ø4.5または 2-M4 56以上 40±0.2 （注意） ・ 演算器を隣接設置する場合には変換器の両側に5mm以上 の間隔が必要です。 ・ DINレール取付時は付属のスペーサをご使用ください。 5mmの間隔が確保されます。 ＜取付寸法＞■ -機能仕様
● MXT-A
（フリープログラム）
本体に用意されているコマンドをプログラミング して個々のアプリケーションに合わせて使用する 演算器です。 初期設定値 ・プログラム：入力に相当する値を出力● MXT-R
（温圧補正）
差圧式流量計（オリフィス，ベンチュリー，フロー ノズル等）で測定した気体流量の温度・圧力補正 を下式（一方を選択）で行います。渦流量計等で 測定した気体流量の温度・圧力補正は，MXT-T を ご使用ください。 入力信号に対して，入力リミット機能のあり／な しを設定できます。 未補正流量入力信号に対して，開平演算のあり／ なしを設定できます。 未補正流量入力信号に対して，開平演算ありを選 択した場合は，ローカット点を 1％，ヒステリシ ス幅を 0.2％に設定し出荷します。Y＝ K2・X2＋A2K3・X3＋A3 ・K1・ X1…（1）［流量入力開平 有の場合］
Y＝ K2・X2＋A2K3・X3＋A3 ・K1・X1 …（2）［流量入力開平 無の場合］
Y（出力）：補正済み流量出力信号（%） X1（第 1 入力）：未補正流量入力信号（%） X2（第 2 入力）：圧力入力信号（%） X3（第 3 入力）：温度入力信号（%） K1 〜 K3：ゲイン（無単位） A2，A3：バイアス（%） ゲイン・バイアスの設定法 < 温圧補正の場合 > K1＝ K1の求め方 …（a） 未補正流量入力スパン 補正後流量入力スパン K2＝ K2の求め方 …（b） （圧力伝送器レンジの）最大値－最小値 基準圧力（kPa）＋101.32 A2＝ A2の求め方 …（c） （圧力伝送器レンジの）最小値＋101.32 基準圧力（kPa）＋101.32 K3＝ K3の求め方 …（d） （温度レンジの）最大値－最小値 基準温度℃＋273.15 A3＝ A3の求め方 …（e） （温度レンジの）最小値＋273.15 基準温度℃＋273.15 圧力補正項目 温度補正項目 ×100（%） ×100（%） < 温度補正または圧力補正のみ行う場合 > 温度補正のみ行う場合 圧 力 補 正 項 目 を 1 と す る。 つ ま り，K2=0， A2=100% とし，その他のゲイン，バイアス値は（d）， （e）式を用いて計算してください。 圧力補正のみ行う場合 温 度 補 正 項 目 を 1 と す る。 つ ま り，K3=0， A3=100%とし，その他のゲイン，バイアス値は（b）， （c）式を用いて計算してください。 ゲインの設定範囲：− 320 〜＋ 320 の範囲で有効桁 数 4 桁，最小単位は 0.00001 バイアスの設定範囲：− 32000 〜＋ 32000％の範囲 で有効桁数 4 桁，最小単位は 0.001％ 入力リミット機能：第 1 〜第 3 入力信号を 0％と 100％間でリミットする機能です。 ローカット点の設定範囲：0 〜 100％の範囲で有効 桁数 4 桁，最小単位は 0.001％ ヒステリシス幅の設定範囲：0 〜 100％の範囲で有 効桁数 4 桁，最小単位は 0.001％ 演算精度： ± 0.1％ ただし，K1 ＝ K2 ＝ K3 ＝ 1，A2 ＝ A3 ＝ 0％とし，入力（X2，X3）を 100％ 固定としたときの入力（X1）対出力。 注文時指定事項と初期設定値 ・ゲイン：K1 ＝ 1，K2 ＝ 1，K3 ＝ 1 有効桁数 4 桁（例：1.23456 は不可，12.34，1.234， 0.01234 は可） ・バイアス：A2 ＝ 0％，A3 ＝ 0％ 有効桁数 4 桁（例：123.456％は不可，12.34％， 1.234％，0.012％は可） ・流量入力開平：なし，（2）式で出荷します。 ・入力リミット機能：あり
● MXT-S
（加減算）
3 入力の加減算を下式で行います。入力信号に対 して，入力リミット機能のあり／なしを設定でき ます。Y=K4{K1(X1 ＋ A1) ＋ K2(X2 ＋ A2) ＋ K3(X3 ＋ A3)} ＋ A4 Y（出力）：出力信号（%） X1 〜 X3（第 1 〜第 3 入力）：入力信号（%） K1 〜 K4：ゲイン（無単位） A1 〜 A4：バイアス（%） なお，入力しない回路の K1，K2，K3 は 0 に設定し， A1，A2，A3 は指定不要です。 ゲイン設定範囲：− 320 〜＋ 320 の範囲で有効桁数 4 桁，最小単位は 0.00001 バイアス設定範囲：− 32000 〜＋ 32000% の範囲で 有効桁数 4 桁，最小単位は 0.001% 入力リミット機能：第 1 〜第 3 入力信号を 0％と 100％間でリミットする機能です。 演算精度： ± 0.1% た だ し，K1=0.5，K2=0.25，K3=0.25， K4=1，A1=A2=A3=A4=0% とした時。 注文時指定事項と初期設定値 ・ゲイン：K1=0.5，K2=0.25，K3=0.25，K4=1 有効桁数 4 桁（例：1.23456 は不可，12.34，1.234， 0.01234 は可） ・バイアス：A1=0%，A2=0%，A3=0%，A4=0% 有効桁数 4 桁（例：1.23456% は不可，12.34，1.234， 0.012% は可） ・入力リミット機能：あり
● MXT-T
（乗除算）
3 点の信号を入力し下式の乗除算を行います。3 点の 信号として，渦流量計等で測定した気体の流量信号 と，温度信号と，圧力信号とを本器へ入力することで， 温圧補正演算を行うことができます。入力信号に対 して， 入力リミット機能のあり／なしを設定できま す。Y＝K4・（K1・X1＋A1）・（K2・X2＋A2）（K3・X3＋A3） ＋A4
Y（出力）：出力信号（%） X1 〜 X3（第 1 〜第 3 入力）：入力信号（%） K1 〜 K4：ゲイン（無単位） A1 〜 A4： バイアス（%） ゲイン・バイアスの設定法：渦流量計等で測定した 気体流量の温度・圧力補正を行う場合 は，下記により各ゲイン・バイアスを 求めてください。 ＜温圧補正の場合＞ 未補正流量入力スパン 補正後流量入力スパン K4＝ K1の求め方 流量伝送器の出力値をそのまま用いるので，K1=1です。 A1の求め方 流量伝送器の出力値をそのまま用いるので，A1=0%です。 K2の求め方 前記（b）式を用いて計算してください。 A2の求め方 前記（c）式を用いて計算してください。 K3の求め方 前記（d）式を用いて計算してください。 A3の求め方 前記（e）式を用いて計算してください。 K4の求め方 A4の求め方 通常は，補正後の流量値をそのまま用いるので，A4=0%です。 圧力補正項目 温度補正項目 ＜温度補正または圧力補正のみ行う場合＞ 温度補正のみ行う場合 圧力補正項目を 1 とする。つまり，K2=0，A2=100% とし，その他のゲイン，バイアス値は前記（d），（e） 式を用いて計算してください。 圧力補正のみ行う場合 温度補正項目を 1 とする。つまり，K3=0，A3=100% とし，その他のゲイン，バイアス値は前記（b），（c） 式を用いて計算してください。 ＜注記＞ 本 器 を 乗 算 器 と し て 使 用 す る 場 合，K3=0， A3=100% に設定してください。 ゲイン設定範囲：− 320 〜＋ 320 の範囲で有効桁数 4 桁，最小単位は 0.00001 バイアス設定範囲：− 32000 〜＋ 32000% の範囲で 有効桁数 4 桁，最小単位は 0.001% 入力リミット機能：第 1 〜第 3 入力信号を 0％と 100％間でリミットする機能です。 演算精度： ± 0.1% ただし，K1=K2=K3=K4=1， A1=A2=A3=A4=0% とし，入力（X2， X3）を 100% 固定とした時の入力（X1） 対出力。 注文時指定事項と初期設定値 ・ゲイン：K1=1，K2=1，K3=1，K4=1 有効桁数 4 桁（例：1.23456 は不可，12.34，1.234， 0.01234 は可） ・バイアス：A1=0%，A2=0%，A3=0%，A4=0% 有効桁数 4 桁（例：123.456% は不可，12.34，1.234， 0.012% は可） ・入力リミット機能：あり
