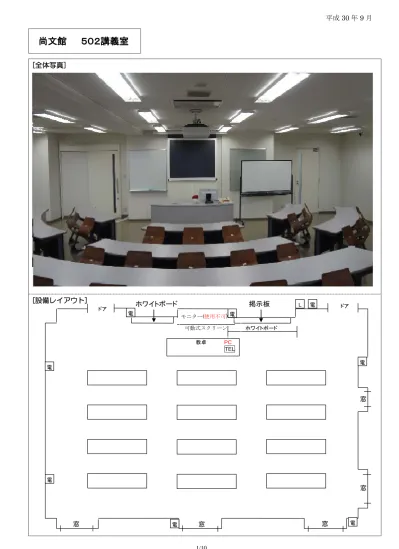

[全体写真]
[設備レイアウト]
尚文館
５０２講義室
電 電 電 電 電 電 電 窓 窓 窓 窓 窓 L ドアホワイトボード
掲示板
ドア ホワイトボード 電 モニター(使用不可) 可動式スクリーン 教卓 PC TEL[基本情報]
教室種別
講義室 ・ 演習室 ・その他
( )
定員
４９名
机・椅子
机
固定 ・ 移動可
配列：縦 ４列
× 横 ３列
椅子
固定 ・ 移動可
席数： ４９人席
教卓
有
( 机 １台 ・ 椅子 １脚 )
無
身障者用
座席
有
( 席)
座席はないがスペースあり ・ 座席もスペースもなし
ホワイトボード
有
( 教室備付 １面 ・ 可動式 １台)
無
インターネット接続
可能
(有線 LAN 接続) ・ 不可能
可動式 AV ラック
有 ・ 無
[備付機器]
スクリーン
吊り下げ式 ０台
( 角度調整： 可 ・ 不可 )
可動式 １台
マイク
有線マイク １本 ・ ワイヤレスマイク
1 本 (ピンマイク)
パソコン
有
( １台) ・ 無
備考：教卓上に固定プロジェクター
有
(リモコン： 有 ・ 無 )・ 無
備考：天井吊りスピーカー
有
(リモコン： 有 ・ 無 )・ 無
備考：操作卓で調整教材提示装置
有
(リモコン： 有 ・ 無 )・ 無
備考：書画ｶﾒﾗ(OHC)DVD/VHS デッキ
有
(リモコン： 有 ・ 無 )・ 無
備考：電話
有
( １台)
備考：教室備付モニター
1 面
備考：使用不可BD/DVD デッキ
有
(リモコン： 有 ・ 無 )・ 無
備考： 備考： 備考： 備考： 備考： 備考： 備考：[備付ケーブル]
電源延長ケーブル
１本
RGB ケーブル １本
教卓上
外部入力ﾊﾟﾈﾙ(操作卓)
PC ﾃﾞｽｸﾄｯﾌﾟ(１台)は教卓上に固定設置されています。 (本体はﾗｯｸ内に格納) ★持込み PC を使用する場合は外部入力ﾊﾟﾈﾙの各端子を 使用する。 (1).情報ｺﾝｾﾝﾄ(有線 LAN) 備付 PC に接続されている。(LAN 接続) (2).電話端子 (3).有線ﾏｲｸ端子 (使用不可) (4).外部ﾋﾞﾃﾞｵ入力(映像:黄)端子 (5).外部ﾋﾞﾃﾞｵ入力(音声:白)端子 (6).外部ﾋﾞﾃﾞｵ入力(音声:赤)端子 (7).外部 PC 入力(RGB)端子 (8).外部 PC 入力(音声:白)端子 (9).外部 PC 入力(音声:赤)端子 (10).外部 HDMI 入力端子 HDMI 出力を持つ機器を接続する。(OHC 等) (11).AC100V ｼｽﾃﾑに連動している電源。500W 以内で使用する。 (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (11)操作卓
(1).操作卓電源ｷｰｽｲｯﾁ AV 機器の電源入/切に使用する。 (2).VP 電源 SW VP の電源入/切に使用する。 (3).ｽｸﾘｰﾝ昇降 SW 電動ｽｸﾘｰﾝの上/下に使用する。 (4).ﾏｲｸ音量ﾎﾞﾘｭｰﾑ ﾏｲｸの音量を調整する時に使用する。 (5).AV 音量ﾎﾞﾘｭｰﾑ AV 出力の音量の音量を調整する時に使用する。 (6).映像入力機器ｽｲｯﾁ 1:BD/DVD 2:VHS/DVD 3:外部ﾊﾟｿｺﾝ 4:教師ﾊﾟｿｺﾝ 5:外部 HDMI(OHC) (1) (2) (3) (4) (5) (6)-1 (6)-2 (6)-3 (6)-4 (6)-5ラック
(1).固定 PC(ﾃﾞｽｸﾄｯﾌﾟ)本体 (2).各種ｹｰﾌﾞﾙその他格納ｹｰｽ (3).ﾋﾟﾝﾏｲｸ(赤外線ﾏｲｸ，充電器) (4).ﾊﾝﾄﾞﾏｲｸ(有線ﾏｲｸ) (5).BD/DVD ﾌﾟﾚｰﾔ(ﾘﾓｺﾝ) (6).VHS/DVD ﾌﾟﾚｰﾔ(ﾘﾓｺﾝ) ■各種ｹｰﾌﾞﾙその他格納ｹｰｽ (2)-1.OHC (2)-2.OHC 電源ｹｰﾌﾞﾙ (2)-3.OHC HDMI ｹｰﾌﾞﾂ (2)-4.LAN ｹｰﾌﾞﾙ (2)-5.HDMI ｹｰﾌﾞﾙ (2)-6.RGB ｹｰﾌﾞﾙ (2)-7.音声ｹｰﾌﾞﾙ(赤.白･黒) (2)-8.映像ｹｰﾌﾞﾙ(赤･白･黄) (1) PC 電源 SW (2) (3) (4) (5) (6) (2)-1
各種機材使用時の操作説明
（１）．ハンドマイクを使用する場合（２）．ワイヤレスマイクを使用する場合 1.ﾏｲｸ/充電器収納棚内のﾜｲﾔﾚｽﾏｲｸを操作卓から取出す。 2.制御ﾊﾟﾈﾙの操作卓電源ｷｰｽｲｯﾁを ON にする。 3.ﾜｲﾔﾚｽﾏｲｸの電源ｽｲｯﾁを ON にし講義を始める。 制御ﾊﾟﾈﾙのﾏｲｸ音量ﾎﾞﾘｭｰﾑにて最適な音量に調整する。 4.講義終了時は制御ﾊﾟﾈﾙの操作電源を OFF にする。 ﾜｲﾔﾚｽﾏｲｸの電源ｽｲｯﾁを off にする。 5.ﾜｲﾔﾚｽﾏｲｸを操作卓内のﾜｲﾔﾚｽ充電器に戻す。 (1)-2 1.ﾏｲｸ収納部内(ﾗｯｸ)のﾊﾝﾄﾞﾏｲｸを取出す。 2.制御ﾊﾟﾈﾙの操作卓電源ｷｰｽｲｯﾁを ON にする。 ※電源 ON により約 15 秒間はﾏｲｸが安定しないため音が出ないので注意する。 3.ﾊﾝﾄﾞﾏｲｸにて講義開始。 制御ﾊﾟﾈﾙのﾏｲｸ音量ﾎﾞﾘｭｰﾑにて最適な音量に調整する。 4.講義終了時は制御ﾊﾟﾈﾙの操作電源を OFF にする。 (2)-2 (2)-3 (1)-3
（３）． 外部入力 ハンドマイク(有線)を使用する場合 （現在有線ﾏｲｸ端子は使用不可のため本機能は無い） （４）．ＢＤ／ＤＶＤプレーヤを使用する場合 1.外部入力ﾊﾟﾈﾙの mic にｷｬﾉﾝｵｽﾌﾟﾗｸﾞが付いたﾊﾝﾄﾞﾏｲｸを接続する。 2.制御ﾊﾟﾈﾙの操作卓電源ｷｰｽｲｯﾁを ON にする。 ※電源 ON により約 15 秒間はﾏｲｸが安定しないため音が出ないので注意する。 3.ﾊﾝﾄﾞﾏｲｸにて講義開始。 制御ﾊﾟﾈﾙのﾏｲｸ音量ﾎﾞﾘｭｰﾑにて最適な音量に調整する。 4.講義終了時は制御ﾊﾟﾈﾙの操作電源を OFF にする。 1. 制御ﾊﾟﾈﾙのｽｸﾘｰﾝ昇降ｽｲｯﾁの下降ｽｲｯﾁを押し、ｽｸﾘｰﾝが下降し、停止するのを確認する。 (強制的に停止させるには停止ｽｲｯﾁを押す。) 2.制御ﾊﾟﾈﾙの操作卓電源ｷｰｽｲｯﾁを ON にする。 3.制御ﾊﾟﾈﾙの VP 電源ｽｲｯﾁを ON にする。 4.制御ﾊﾟﾈﾙの映像入力機器 BD/DVD ｽｲｯﾁを押す。 5.BD/DVD ﾌﾟﾚｰﾔの電源ｽｲｯﾁを ON にし、BD/DVD ﾌﾟﾚｰﾔの操作を行う。(BD，DVD を挿入) 6.制御ﾊﾟﾈﾙの AV 音量ﾎﾞﾘｭｰﾑで最適な音量調整する。 7.操作終了時は DB，DVD を取出してから BD/DVD ﾌﾟﾚｰﾔの電源ｽｲｯﾁを OFF にし制御ﾊﾟﾈﾙの AV 機器電源ｷｰｽｲｯﾁ を OFF にする。 8.操作卓の扉に鍵を掛ける。 9.ｽｸﾘｰﾝ昇降ｽｲｯﾁの上昇ｽｲｯﾁを押しｽｸﾘｰﾝを上げて終了する。 (3)-1 (3)-2 (3)-3 (4)-1 (4)-2 (4)-3 (4)-4 (4)-6
（
５）．VHS/DVD プレーヤを使用する場合。 （６）．教師 PC(備付ﾃﾞｽｸﾄｯﾌﾟ PC)を使用する場合 1. 制御ﾊﾟﾈﾙのｽｸﾘｰﾝ昇降ｽｲｯﾁの下降ｽｲｯﾁを押し、ｽｸﾘｰﾝが下降し、停止するのを確認する。 (強制的に停止させるには停止ｽｲｯﾁを押す。) 2.制御ﾊﾟﾈﾙの操作卓電源ｷｰｽｲｯﾁを ON にする。 3.制御ﾊﾟﾈﾙの VP 電源を ON する。 4.制御ﾊﾟﾈﾙの映像入力機器 教師ﾊﾟｿｺﾝｽｲｯﾁを押す。 5.教師ﾊﾟｿｺﾝの電源ｽｲｯﾁを ON にし、操作を行う。 6.制御ﾊﾟﾈﾙの AV 音量ﾎﾞﾘｭｰﾑで最適な音量調整する。 7.操作終了時は教師ﾊﾟｿｺﾝの電源を OFF にし、制御ﾊﾟﾈﾙの AV 機器電源ｷｰｽｲｯﾁを OFF にする。 8.操作卓の扉に鍵を掛ける。 9.ｽｸﾘｰﾝ昇降ｽｲｯﾁの上昇ｽｲｯﾁを押しｽｸﾘｰﾝを上げて終了する。 1. 制御ﾊﾟﾈﾙのｽｸﾘｰﾝ昇降ｽｲｯﾁの下降ｽｲｯﾁを押し、ｽｸﾘｰﾝが下降し、停止するのを確認する。 (強制的に停止させるには停止ｽｲｯﾁを押す。) 2.制御ﾊﾟﾈﾙの操作卓電源ｷｰｽｲｯﾁを ON にする。 3.制御ﾊﾟﾈﾙの VP 電源ｽｲｯﾁを ON にする。 4.制御ﾊﾟﾈﾙの映像入力機器 VHS/DVD ｽｲｯﾁを押す。 5.VHS/DVD ﾌﾟﾚｰﾔの電源ｽｲｯﾁを ON にし、VHS/DVD ﾌﾟﾚｰﾔの操作を行う。(VHS，DVD を挿入) 6.制御ﾊﾟﾈﾙの AV 音量ﾎﾞﾘｭｰﾑで最適な音量調整する。 7.操作終了時は VHS，DVD を取出してから VHS/DVD ﾌﾟﾚｰﾔの電源ｽｲｯﾁを OFF にし制御ﾊﾟﾈﾙの AV 機器電源ｷｰｽｲｯﾁを OFF にする。 8.操作卓の扉に鍵を掛ける。 9.ｽｸﾘｰﾝ昇降ｽｲｯﾁの上昇ｽｲｯﾁを押しｽｸﾘｰﾝを上げて終了する。 (5)-1 (5)-2 (5)-3 (5)-4 (5)-6 (6)-1 (6)-3(7).資料提示装置（OHC）を使用する場合 (８).外部ビデオ入力を使用する場合。 1. 制御ﾊﾟﾈﾙのｽｸﾘｰﾝ昇降ｽｲｯﾁの下降ｽｲｯﾁを押し、ｽｸﾘｰﾝが下降し、停止するのを確認する。 (強制的に停止させるには停止ｽｲｯﾁを押す。) 2.制御ﾊﾟﾈﾙの操作卓電源ｷｰｽｲｯﾁを ON にする。 3.制御ﾊﾟﾈﾙの VP 電源を ON する。 4.制御ﾊﾟﾈﾙの映像入力機器 外部 HDMI ｽｲｯﾁを押す。
5.外部入力ﾊﾟﾈﾙの外部 HDMI 入力に資料提示装置が接続されている事を確認する。(OHC 用 HDMI ｹｰﾌﾞﾙ) 6.資料提示装置の電源を ON にし、操作を行う。 7.操作終了時は資料提示装置の電源を OFF にし、制御ﾊﾟﾈﾙの AV 機器電源ｷｰｽｲｯﾁを OFF にする。 8.操作卓の扉に鍵を掛ける。 9.ｽｸﾘｰﾝ昇降ｽｲｯﾁの上昇ｽｲｯﾁを押しｽｸﾘｰﾝを上げて終了する。 1. 制御ﾊﾟﾈﾙのｽｸﾘｰﾝ昇降ｽｲｯﾁの下降ｽｲｯﾁを押し、ｽｸﾘｰﾝが下降し、停止するのを確認する。 (強制的に停止させるには停止ｽｲｯﾁを押す。) 2.制御ﾊﾟﾈﾙの操作卓電源ｷｰｽｲｯﾁを ON にする。 3.制御ﾊﾟﾈﾙの VP 電源ｽｲｯﾁを ON にする。 4.制御ﾊﾟﾈﾙの映像入力機器 VHS/DVD ｽｲｯﾁを押す。 5.外部入力ﾊﾟﾈﾙの外部ﾋﾞﾃﾞｵ入力(映像・音声 L，R)にﾋﾞﾃﾞｵ出力を持つ機器を接続する。 VHS/DVD ﾌﾟﾚｰﾔの電源が ON の時は、電源を OFF にして使用する。 6.制御ﾊﾟﾈﾙの AV 音量ﾎﾞﾘｭｰﾑで最適な音量調整する。 7.操作終了時は制御ﾊﾟﾈﾙの AV 機器電源ｷｰｽｲｯﾁを OFF にする。 8.操作卓の扉に鍵を掛ける。 9.ｽｸﾘｰﾝ昇降ｽｲｯﾁの上昇ｽｲｯﾁを押しｽｸﾘｰﾝを上げて終了する。 (7)-1 (7)-2 (7)-3 (7)-4 (7)-5 (8)-1 (8)-2 (8)-3 (8)-4 (8)-6 (8)-5
（９）．外部 PC(持込 PC)を使用する場合 （10）．外部 HDMI を使用する場合 1. 制御ﾊﾟﾈﾙのｽｸﾘｰﾝ昇降ｽｲｯﾁの下降ｽｲｯﾁを押し、ｽｸﾘｰﾝが下降し、停止するのを確認する。 (強制的に停止させるには停止ｽｲｯﾁを押す。) 2.制御ﾊﾟﾈﾙの操作卓電源ｷｰｽｲｯﾁを ON にする。 3.制御ﾊﾟﾈﾙの VP 電源ｽｲｯﾁを ON にする。 4.制御ﾊﾟﾈﾙの映像入力機器 外部 HDMI ｽｲｯﾁを押す。 5.外部入力ﾊﾟﾈﾙの外部 HDMI 入力に HDMI 出力を持つ機器を接続する。 6.制御ﾊﾟﾈﾙの AV 音量ﾎﾞﾘｭｰﾑで最適な音量調整する。 7.操作終了時は制御ﾊﾟﾈﾙの AV 機器電源ｷｰｽｲｯﾁを OFF にする。 8.操作卓の扉に鍵を掛ける。 9.ｽｸﾘｰﾝ昇降ｽｲｯﾁの上昇ｽｲｯﾁを押しｽｸﾘｰﾝを上げて終了する。 (9)-1 (9)-3 (9)-5 (9)-2 (9)-6 (9)-4 1. 制御ﾊﾟﾈﾙのｽｸﾘｰﾝ昇降ｽｲｯﾁの下降ｽｲｯﾁを押し、ｽｸﾘｰﾝが下降し、停止するのを確認する。 (強制的に停止させるには停止ｽｲｯﾁを押す。) 2.制御ﾊﾟﾈﾙの操作卓電源ｷｰｽｲｯﾁを ON にする。 3.制御ﾊﾟﾈﾙの VP 電源ｽｲｯﾁを ON にする。 4.制御ﾊﾟﾈﾙの映像入力機器 外部ﾊﾟｿｺﾝｽｲｯﾁを押す。 5.外部入力ﾊﾟﾈﾙの外部ﾋﾞﾃﾞｵ入力(映像・音声 L，R)にﾊﾟｿｺﾝを接続する。 6.制御ﾊﾟﾈﾙの AV 音量ﾎﾞﾘｭｰﾑで最適な音量調整する。 7.操作終了時は制御ﾊﾟﾈﾙの AV 機器電源ｷｰｽｲｯﾁを OFF にする。 8.操作卓の扉に鍵を掛ける。 9.ｽｸﾘｰﾝ昇降ｽｲｯﾁの上昇ｽｲｯﾁを押しｽｸﾘｰﾝを上げて終了する。 (10)-5
