招待論文
ボディエリアネットワークにおけるアンテナ技術
高橋
応明
†a)Antenna Technologies for Wireless Body Area Networks
Masaharu TAKAHASHI
†a)あらまし ワイヤレス分野の中で期待されている分野の一つにボディエリアネットワーク（BAN）がある．本 論文では，BAN におけるアンテナの技術的な課題について報告するとともに，実際の検討例として 2 GHz 帯の On-body 用アンテナ，2.45 GHz 帯の In-body 用インプランタブルアンテナについて報告する．BAN 用アンテ ナを設計するには，On-body では人体方向に放射しないアンテナを用いること，In-body では周囲の組織構造 を模擬して設計する必要があることを示す． キーワード ボディエリアネットワーク，インプランタブルアンテナ，ファントム，MICS
1.
ま え が き
携帯電話や無線
LAN
の普及により，大多数の人々
が小形無線端末を所持するものとなり，個人でも，携
帯電話，パーソナルコンピュータ，タブレット端末な
ど複数の通信端末を所持し相互に連携して使用するよ
うになってきている．これら情報端末を機能に応じて
身体の各所に配置するウェアラブルコンピュータが考
えられている．機器間の通信には，現在は有線が主流
だが，姿勢の自由度や装着の簡易さから無線通信が望
まれている．また，心電や体温などの各種センサを身
体に装着し，収集した生体情報を医療や介護などに利
用することも考えられている．そのほかにも個人認証
や娯楽などで，人体周辺の無線利用が提案されている．
これら人体を中心とした無線ネットワークをボディエ
リアネットワーク（
Body area network: BAN
）また
は
Body-centric wireless communication
という．
BAN
では，図
1
に示すように，身体に装着した
各 種 セ ン サ や 機 器 を 体 表（
On-body
）ま た は 体 内
（
In-body
）に設置し，その情報をアクセスポイントな
ど外部（
Off-body
）に直接送信するかデータロガーで
集約した後に送信する．現在，
Bluetooth
などを用い
て小形無線端末と連携し音楽を聞くヘッドホンや，心
†千葉大学フロンティアメディカル工学研究開発センター，千葉市Research Center for Frontier Medical Engineering, Chiba University, Chiba-shi, 263–8522 Japan
a) E-mail: [email protected]
拍を表示する時計，歩数を記録するランニングシュー
ズなど人体に装着して使用するシステム（
On-body
communications
）も広く利用され始めている．また，
カプセル内視鏡という小腸を検査するために開発され
た小形無線端末を体内に飲み込み，撮像画像を外部の
受信機へ伝送を行うシステムも利用されている（
In-to On-body communication
）
[1]
．なお，カプセル内
視鏡と対外との通信に用いる周波数は，メーカにより
433 MHz
，
315 MHz
と異なるが，通信距離が
10 cm
強と短いため，無線局の免許を必要としない微弱無線
局の扱いとなっている．
In-body
通信として，
VeriChip
をはじめとする
ID
情報を管理するためのマイクロチップがある
[2]
．米粒
大の小形無線機器で
135 kHz
のパッシブ型
RFID
とし
て動作し，管理のために犬猫や希少動物の首筋に注射
器で挿入するものである．欧米で普及・義務付けが行わ
れ，日本でも環境省が普及を推進している．このマイ
クロチップを人体の腕に植込みセキュリティ分野で利
用している企業もある．また，
ID
だけではなく体温も
同時に測定できる製品も販売されている
[3]
．総務省で
は
2005
年に「体内植込型医療用データ伝送システム」
の導入に向けて技術的条件の改定を行い，心臓ペース
メーカ等の体内植込み機器（インプランタブル無線機
器）のメンテナンスに，
400 MHz
帯の無線通信型プロ
グラムヘッドを用いることを検討している
[4]
．その他
の研究として，人工関節の管理に
RFID
を用いる
[5]
，
患者の管理に埋込型
RFID
を使用する
[6]
，義手等の
制御や人工網膜のため
[7]
，脳のニューロン解析のため
に脳波図（
Electroencephalogram: EEG
）
[8]
をワイ
ヤレス送信する，心電図（
Electrocardiogram: ECG
）
や筋電図（
Electromyogram: EMG
）を送信する，カ
プセル内視鏡の
UWB
通信
[9]
，無線電力伝送
[10]
な
どがある．
BAN
はワイヤレス分野の中で期待されている分野
の一つであるが，無線技術，特にアンテナ技術に関し
ては，従来と大きく状況が異なっている．従来，アン
テナ設計は自由空間内にアンテナが単独で存在する
か，大地などの地板があるものとしてなされてきた．
携帯電話のアンテナも当初はそのように設計がなされ
ていたが，アンテナ近傍を手で保持することが多く，
内蔵型アンテナが大多数を占めるようになり，手や頭
部などの人体影響を考慮した設計が必要とされるよう
になった
[11]
．
BAN
は人体周辺での無線通信のため，
人体の影響を考慮してシステムを構築する必要がある．
そのため，立位や座位，仰臥位など静止している状態
だけではなく歩行時など運動が伴った場合の研究もさ
れている
[12]
．
本論文では，
BAN
における人体に装着するアンテ
ナを設計する難しさ，安全性などアンテナの技術的な

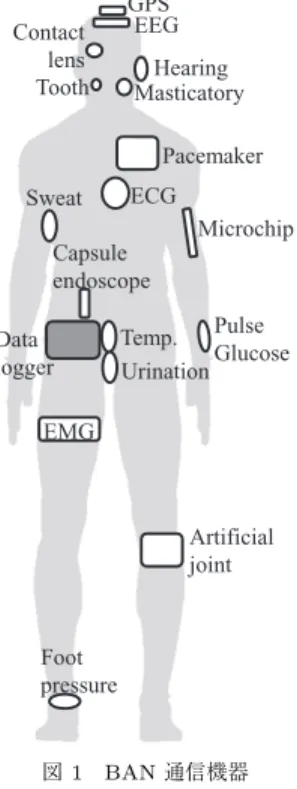

図 1 BAN通信機器Fig. 1 Sensors of BAN.
課題を示すとともに，実際の検討例としてマイクロ波
帯の
On-body
用アンテナと
In-body
用アンテナにつ
いて報告する．
2. BAN
の周波数
BAN
に利用される周波数帯を表
1
に示す．国際的に
Medical Implant Communications Service
（
MICS
）
[13], [14]
として
402
∼
405 MHz
が利用可能である．ま
た，医療用テレメータに使用できる周波数帯があり，病
院等医療機関において
420
∼
450 MHz
が利用できる．
更に
2012
年に周波数の変更があった
RFID
やスマート
メータに利用される特定小電力無線の
916
∼
928 MHz
も利用できる．このほか，
Industry Science Medical
（
ISM
）帯の
2400
∼
2500 MHz
帯がある．
（ヨーロッパで
は
863
∼
870 MHz
，アメリカでは
902
∼
928 MHz
も利
用できる．
）この周波数帯は，無線
LAN
や
Bluetooth
，
ZigBee
でも使用されており，それらのシステムを使用
する
BAN
も想定される．
3.1
∼
10.6 GHz
帯を用いる
Ultra Wide Band
（
UWB
）
[15]
や人体通信（
Human
Body Communication: HBC
）の
21 MHz
，
32 MHz
も想定されている．以上は，
BAN
を想定し
2012
年に
標準化された
IEEE802.15.6 [16]
で規定されている周
波数である．また，
60 GHz
を用いた
BAN
の研究
[17]
もなされている．
図
2
の送信機を人体臍部に装着した際の周波数ごと
の電界分布を図
3
に示す
[18]
．送信機は間隔
4 mm
の
表 1 BANに利用可能な周波数Table 1 Frequencies for BAN.
図 2 送 信 機
(a) 30 MHz
(b) 300 MHz
(c) 3 GHz
図 3 人体周辺の電界分布
Fig. 3 Electric field distributions.
平行平板構造をしており，給電部は電極の中央である．
送信機は，ケース等を考慮して下部平板電極から人体
表面まで
4 mm
離してある．人体は身長
172 cm
の男
性で均質の筋肉媒質で構成し，靴を履いている状態を
想定し大地から
2 cm
浮いた状態とした．電界分布は入
力電力を
1 mW
，
500 V/m
を
0 dB
として示してある．
図
2 (a)
の
HBC
帯
30 MHz
では，人体を包み込む
ように電界が分布しており，電界強度は人体前部では
強く，送信機の逆側である背部にも強度は弱くなるが
回り込んでいる．同図
(b)
の
300 MHz
では，電界分布
の広がりが狭くなる．更に，同図
(c)
の
3 GHz
では，
波長が短くなるため，人体前部でも多数のナルが発生
し，背部には回り込まない．このように静止状態の人
体でも周波数により電界分布は大きく異なる．これか
らも分かるように，周波数が高くなると，
On-body
通
信での受信電界強度は不安定になるため，通信品質を
確保するためにダイバーシチなどの技術が必要となる．
文献
[19]
では，
2.45 GHz
において
2
本のモノポール
アンテナを
5.3 cm
離して配置することにより，腹部
と背部間の通信を安定して行っている．
3. BAN
用アンテナの課題
BAN
用アンテナは体表若しくは体内にあるため様々
な制約及び課題があり，それを図
4
にまとめて示す．
まず，アンテナ周囲の媒質の影響を強く受ける．具体
的には，皮膚や脂肪，筋肉などの組織が想定されるが，
これらの組織は周波数によって電気定数が異なってい
る．例として
2.45 GHz
の電気定数を表
2
に示す
[20]
．
併せて，均質媒質としてよく用いられる
2/3
筋肉等価
媒質の値を示す
[21]
．脂肪は比誘電率が
5.3
，導電率
が
0.1
，筋肉は比誘電率が
57.7
，導電率が
1.7
と大き
な違いがある．そのため，自由空間用に設計したアン
テナでは人体と接触すると入力インピーダンスが大き
く変化し使用できなくなるので，装着部位に応じたア
ンテナ設計をする必要がある．人体は高誘電率の媒質
のため，アンテナサイズは波長短縮の効果もあって小
形になるが，インピーダンス整合が取り難く，周波数
帯域は狭帯域になる傾向にある．
また，組織の導電率が高いため，人体による吸収損
が大きい．この損失のため，電気的に近距離間の通信
システムが多い．通信距離が短いため遠方界で定義さ
れているアンテナ利得でシステム設計，評価ができず，
近傍界領域の電界分布で議論されることが多い．また，
伝搬経路上が均質媒質ではない状況がほとんどである．

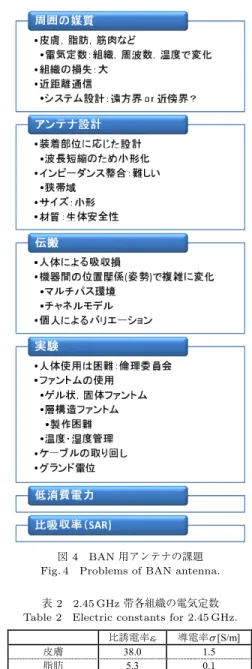

図 4 BAN用アンテナの課題 Fig. 4 Problems of BAN antenna.
表 2 2.45 GHz帯各組織の電気定数
Table 2 Electric constants for 2.45 GHz.
In- to On-body
通信の場合，体内無線機器と外部ア
ンテナとの通信となるが，臓器を構成する組織は少な
く見積もっても，筋肉，脂肪，皮膚などで成り立って
おり，場所によってその厚さも異なる．その伝搬経路
も図
5
に示すように機器間の位置関係で複雑に変化す
るマルチパス環境となり，個人による偏差も大きい．
On-body
通信の場合は，腕の振りや体のひねりなど姿
勢の変化による影響が大きい．また，体表に対して垂
図 5 In-bodyアンテナのマルチパスFig. 5 Multipath of the In-body antenna.
直な電界成分の方が水平成分に比べ伝搬損が小さくて
伝搬距離が長く，回り込みもしやすいため，
BAN
で
はよく用いられる
[22]
．
実験も非常に困難である．アンテナの周囲環境を
再現する必要があるが，人体に植え込んだりして実
験することは不可能である．
In-body
だけではなく，
On-body
通信でも給電ケーブルの取り回しに注意を
要するため，人体を模擬する必要がある．実際には，
市販されている新鮮な豚肉（豚は組織が人体に近い．
新鮮なものを使う理由は，血液が喪失すると電気定数
が変化するため）や，ファントムを使用して実験が行
われている．
BAN
では，ファントムは携帯電話用な
どに使用されているシェル（容器）構造のものは使用
できない．シェル自体が人体と比べ誘電率が非常に低
く，実際の環境を再現できない．そのため，ゲル状ま
たは固体のファントムを使用する．更に組織構造を模
擬しようとすると層構造のファントムを使用する必要
があり，ファントムの製作だけでも大変である．ファ
ントムなどは温度により電気定数が変化するため，温
度・湿度管理も必要となる．
また，グランド電位の扱いにも注意をする必要があ
る．
BAN
用小形無線端末はバッテリなどで駆動する
ため，グランド電位が浮いている状態である．しかし，
実験の際にはケーブルを接続して測定するため，測定
器のグランド電位がアースされている．その結果，小
形無線端末の受信電力などが実際と異なってしまう．
そこで，バッテリ駆動による測定や
E/O
（電気
/
光）
変換を用いる測定などを行う必要がある．
BAN
用通信機器には，更に生体影響も考慮する必
要があり，防護指針に定められている比吸収率
SAR
図 6 On-body通信用アンテナ Fig. 6 Structure of the on-body antenna.
4. 2 GHz
帯
On-body
通信用アンテナ
On-body
通信用アンテナとして，
HBC
では電極構
造のアンテナ，マイクロ波帯ではモノポールアンテナ
や逆
F
アンテナ
[24]
，指輪型アンテナ
[25]
などが提案
されている．また，人体の組織構造が
On-body
用ア
ンテナに与える影響について報告されている
[26]
．こ
の報告では，
2
∼
10 GHz
で腕にダイポールアンテナを
近づけていくと，アンテナの入力インピーダンスや放
射効率が均質構造の組織と異なることを計算及び実験
で示している．本節では，
On-body
用アンテナとし
て，組織構造の影響を受けにくいアンテナを示す．
図
6
に
2 GHz
帯
On-body
通信用アンテナの構造を
示す．板状逆
F
アンテナとなっている．このアンテナ
を図
7
で示す腕ファントムに設置する．腕ファントム
は，直径
50 mm
で，皮膚，脂肪，筋肉，骨を模して
いる．腕ファントムを図のような層構造とした場合と
2/3
筋肉等価の均質構造とした場合のアンテナの反射
係数を図
8
に，放射パターンを図
9
に示す．アンテナ
と腕ファントム間の距離
d
を
2 mm
とした．どちらも
よく一致しており，人体の組織構造に影響されていな
い．これはダイポールアンテナと異なり，図
6
のアン
テナは人体方向に放射しないアンテナであり，アンテ
ナの地板人体側の電流分布が小さいためである．これ
は
UWB
帯を用いた
On-body
通信用アンテナでも同
様である
[27]
．
On-body
用アンテナは，人体とアンテナの距離が
運動や装着状態で変化しやすく，汗などで電気定数も
変化するため，できるだけ人体の影響を受けないアン
テナを用いる必要がある．そのためには，本章で示し
たような人体側の電流分布が小さく，放射が小さいア
ンテナを用いる必要がある．

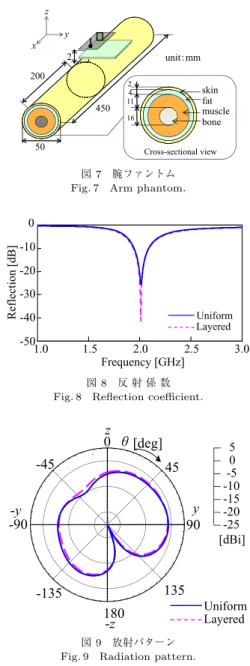

図 7 腕ファントムFig. 7 Arm phantom.
図 8 反 射 係 数 Fig. 8 Reflection coefficient.
図 9 放射パターン
Fig. 9 Radiation pattern.
5. 2.4 GHz
帯
In-body
通信用アンテナ
In-body
通信用アンテナは，
On-body
通信用アンテ
ナと異なり，アンテナは全て人体組織に囲まれており，
On-body
通信用アンテナの設計とは異なる．本章で
は，
In-body
通信用（体内植込み型：インプランタブ
ル）アンテナの実際の解析例を示す．
MICS
バンドで
ある
400 MHz
帯については，スパイラルアンテナや
メアンダラインアンテナ等を用いた体内植込みアンテ
ナの研究報告があり
[28]
∼
[36]
，筆者らはペースメー
図 10 In-body通信用アンテナ Fig. 10 Structure of the In-body antenna.
(a)全体図 (b)断面図
図 11 直方体 3 層モデル
Fig. 11 Rectangular 3 layered model.
カ用アンテナの検討も行っている
[37]
．アンテナを植
え込むモデルが均質構造と層構造では，解析結果が大
きく異なること，層構造と高精細数値人体モデルでは
よく一致することを示している
[38]
．また，
2.45 GHz
帯でも研究報告がなされている
[39]
．
本章では，人体に注射器で挿入可能な
2.45 GHz
帯
インプランタブルアンテナについて解析及び実験結果
を示す．
5. 1
直方体
3
層モデル
図
10
に，
2.45 GHz
帯インプランタブルアンテナ
の構造を示す
[40]
．注射器で挿入できるように直径
1.0 mm
，長さ
17.7 mm
の円柱型とした．シート状の
折返しダイポールアンテナを直径
0.8 mm
の二重らせ
ん状とし，全体を直径
1 mm
の円柱ガラス（
ε
r= 5.0
）
内に封入する構造である．折返しダイポールアンテナ
の線幅を等しくすると，インピーダンスが非常に大き
くなるため，線幅が
0.4 mm
，
1.4 mm
と異なる二重ら
せんとすることにより，
50 Ω
でインピーダンス整合す
るよう設計した．図
11 (a)
にアンテナを植え込む人体
モデル，図
11 (b)
にその断面図を示す．人体モデルは
腕部を想定し，ファントムの寸法は
60
×180×60 mm
3の直方体とした．皮膚，脂肪，筋肉の厚さはそれぞれ，
2 mm
，
4 mm
，
54 mm
とし，表
2
で示した
2.45 GHz
図 12 製作したアンテナFig. 12 Fabricated antenna.
図 13 製作したファントム
Fig. 13 Fabricated phantom.
における各組織の電気定数とした．アンテナは図に示
すようにファントムの皮膚との境界に接するよう脂肪
層へ植え込んだ．なお，アンテナ特性算出には，有限
要素法による
Ansoft
社
HFSS Ver.10
を用いて解析
した．
図
12
に製作したインプランタブルアンテナを示す．
直径
18 mm
の
10
セント硬貨とほぼ同じアンテナ長で
ある．数値解析では，折返しダイポールアンテナを，円
柱ガラス（
ε
r= 5.0
）内に封入した構造としていたが，
製作の簡易化のため，エポキシパテとアルミ粉末の混
合物（
ε
r= 5.02
，
σ = 0.01 S/m
）を芯とし，シリコ
ンとアルミ粉末の混合物（
ε
r= 4.95
，
σ = 0.01 S/m
）
を外皮とすることでガラスの代用とした．
人体ファントムは角柱構造の代わりに，図
13
に示す
ような簡易化した平板層状のファントムを使用した．ア
ンテナ入力特性に影響がないことを確認している
[41]
．
製作したファントムの電気定数は目標値の
10%
以内
に収まっており，電気特性に与える影響は無視でき
る
[42]
．インプランタブルアンテナは，ファントムの
皮膚と脂肪層の間へ植え込んだ状態で測定を行った．
図
14 (a)
に 本 ア ン テ ナ の 入 力 イ ン ピ ー ダ ン ス ，
図
14 (b)
に 反 射 係 数 を 示 す．動 作 周 波 数 で あ る
2.45 GHz
における入力インピーダンスの計算値及
び測定値はそれぞれ
60.1 − j2.75 Ω
，
65.3 + j2.82 Ω
，
(a) Input impedance (b) Reflection
図 14 入力特性（直方体 3 層モデル）
Fig. 14 Input characteristics (Rectangular 3 layered model).
図 15 高精細数値人体モデル
Fig. 15 Realistic human model.
反射係数はそれぞれ
−20.4 dB
，
−19.2 dB
とよく一致
しており整合が取れている．
5. 2
高精細数値人体モデル
人体腕部を模擬した直方体
3
層モデル内のインプ
ランタブルアンテナの特性の算出及び測定結果を示
したが，簡易化した人体腕部モデルの妥当性の検証が
必要である．そこで，高精細数値人体モデル
[43]
にア
ンテナを植え込んだモデルを用いて，
FDTD
（
Finite
Difference Time Domain
）法によりアンテナ特性を
算出した．図
15
に，高精細数値人体モデルを示す．
インプランタブルアンテナは直方体
3
層モデルを使
用した場合と同様，人体腕部の脂肪層内に皮膚，脂
肪の境界面に接するように植え込んだ．解析領域は
390
× 547 × 1338
セルとし，セルサイズはアンテナ周
辺で最小
0.02 mm
，自由空間で最大
2 mm
とした．ま
た，境界条件は
PML
（
8
層）を用いた．
図
16
に入力特性の計算値を示す．
2.45 GHz
におけ
る入力インピーダンス，反射係数は，高精細数値人体
モデルを使用した場合は
58.1 − j7.78 Ω
，
−19.7 dB
で
あり，先の直方体
3
層モデルの値とよく一致している．
図
17
に放射特性の計算値を示す．人体方向であ

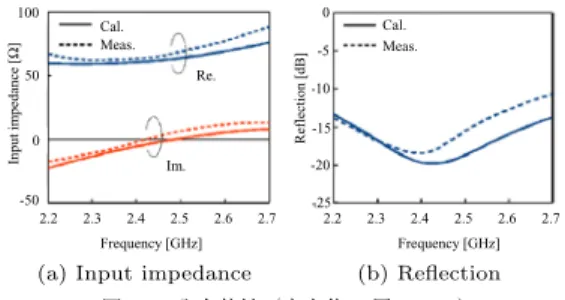

(a) Input impedance (b) Reflection
図 16 入力特性（高精細数値人体モデル）
Fig. 16 Input characteristics (Realistic human phantom).
(a)xy plane
(b)yz plane
図 17 放 射 特 性 Fig. 17 Radiation patterns.
る
−y
方向は大きく異なっているものの，最大放射
方向（
+y
方向）の半面は非常によく一致している．
利得の最大値は，直方体
3
層モデルでは
−14.0 dBi
（
φ
，
θ = 90
◦），高精細数値人体モデルでは，
xy
面
で は
−13.8 dBi
（
φ = 83
◦），
yz
面 で は
−13.4 dBi
（
θ = 96
◦）となっている．
以上のことから，直方体
3
層モデルを用いたアンテ
ナ設計及び特性評価は，計算時間やメモリ使用量の削
減など有利性もあり，十分に可能である．
6.
む す び
本論文では，ワイヤレス分野の中で期待されている
分野の一つであるボディエリアネットワークについて，
アンテナ技術に関する技術的な課題を報告した．人
体に装着するため，アンテナの設計が難しい上，安全
性も考慮する必要がある．また，人体が動いたときに
伝搬経路が変わるため，チャネルモデルの構築やダイ
バーシチ受信などの対策も必要となる．
実際の検討例として
2 GHz
帯の
On-body
通信用ア
ンテナ，
2.45 GHz
帯の
In-body
通信用インプランタ
ブルアンテナについて報告した．
BAN
用アンテナを
設計するには，
On-body
通信では人体方向に放射し
ないアンテナを用いること，
In-body
通信では周囲の
組織構造を模擬して設計する必要があることを示した．
文
献
[1] [Online] http://kompas.hosp.keio.ac.jp/contents/ medical info/presentation/201008.html[2] K.R. Foster and J. Jaeger, “RFID inside,” IEEE Spectrum, vol.44, no.3, pp.24–29, Jan. 2012. [3] [Online] http://www.rileyid.com/bioChip/ bioChip.htm [4] 総務省報道資料，“体内植込型医療用データ伝送システムの 技術的要件，” http://www.soumu.go.jp/s-news/2005/ 050228 1.html, Feb. 2005. [5] 簗瀬壮一朗，高橋応明，齊藤一幸，伊藤公一，“人工膝関 節用インプランタブルアンテナの必要送信電力検討，”信 学技報，MICT2012-17, Oct. 2012.
[6] H. Rajagopalan and Y. Rahmat-Samii, “Ingestible RFID bio-capsule tag design for medical monitoring,” 2010 IEEE Antennas and Propagation Society Inter-national Symposium, July 2010.
[7] E. Strickland, “Future vision,” IEEE Spectrum, vol.49, no.1, p.41, Jan. 2012.
[8] M. Sun, M. Mickel, W. Liang, Q. Liu, and R.J. Sclabassi, “Data communication between brain im-plants and computer,” IEEE Trans. Neural System and Rehabilitation, vol.11, no.2, pp.189–192, June 2003.
[9] M. Kawasaki and R. Kohno, “Position estima-tion method of medical implanted devices using estimation of propagation velocity inside human body,” IEICE Trans. Commun., vol.E92-B, no.2, pp.403–409, Feb. 2009.
[10] A. Yakovlev, S. Kim, and A. Poon, “Implantable biomedical devices: Wireless powering and com-munication,” IEEE Commun. Mag., vol.50, no.4, pp.152–159, April 2012. [11] 小川晃一，高田潤一，“人体の頭，手及び肩の影響を考慮 した携帯端末ダイバーシチアンテナの実効性能解析―伝送 信号誤り率に基づくダイバーシチアンテナ利得の提案と PDC方式における解析結果，”信学論（B），vol.J83-B, no.6, pp.852–865, June 2000.
[12] P.S. Hall and Y. Hao, Antennas and Propagation for Body-Centric Wireless Communications, 2nd ed., Chapter 2, Artech House, 2012.
[13] “Medical Implant Communication Service (MICS) federal register,” Rules and Regulations, vol.64, no.240, pp.69926–69934, Dec. 1999.
[14] D. Panescu, “Wireless communication systems for implantable medical devices,” IEEE Eng. Med. Biol. Mag., vol.27, no.2, pp.96–101, March-April 2008. [15] S. Kwak, K. Chang, and Y.J. Yoon, “Ultra-wide
band spiral shaped small antenna for the biomedical telemetry,” Proc. Asia-Pactific Microw. Conf., vol.1, pp.241–244, Dec. 2005.
[16] IEEE Standard for local and metropolitan area net-works — Part 15.6: Wireless Body Area Netnet-works, Feb. 2012.
[17] S. Alipour, F. Parvaresh, H. Ghajari, and F.K. Donald, “Propagation characteristics for a 60 GHz wireless body area network (WBAN),” Military Com-munications Conference, 2010 — MILCOM 2010, pp.719–723, Nov. 2010.
[18] K. Ito, N. Haga, M. Takahashi, and K. Saito, “Evalu-ations of body-centric wireless communication chan-nels in a range from 3 MHz to 3 GHz,” Proc. IEEE, vol.100, no.7, pp.2356–2363, July 2012.
[19] A.A. Serra, P. Nepa, G. Manara, and P.S. Hall, “Diversity measurements for on-body communication systems,” IEEE Antennas Wireless Propag. Lett., vol.6, pp.361–363, 2007.
[20] S. Gabriel, R.W. Lau, and C. Gabriel, “The dielec-tric properties of biological tissues: II. Measurements in the frequency range 10 Hz to 20 GHz,” Phys. Med. Biol., vol.41, pp.2251–2269, 1996.
[21] K. Fukunaga, S. Watanabe, H. Asou, and K. Sato, “Dielectric properties of non-toxic tissue-equivalent liquids for radiowave safety tests,” Proc. 2005 IEEE International Conference on Dielectric Liquids, pp.425–428, 2005.
[22] P.S. Hall and Y. Hao, Antennas and Propagation for Body-Centric Wireless Communications, Second ed., Artech House, 2012.
[23] A.W. Astrin, H-B. Li, and R. Kohno, “Standardiza-tion for body area networks,” IEICE Trans. Com-mun., vol.E92-B, no.2, pp.366–372, Feb. 2009 [24] C.-H. Lin, Z. Li, K. Ito, M. Takahashi, and K. Saito,
“Dual-mode antenna for on-/off-body communica-tions (10 MHz/2.45 GHz),” Electron. Lett., vol.48, no.22, pp.1383–1385, Oct. 2012.
[25] T. Watanabe and H. Iwasaki, “Wearable finger dual band antenna for BAN,” IEEE APWC2012, Session 10-4, pp.51–54, Sept. 2012.
[26] 宇野由美子，齊藤一幸，高橋応明，伊藤公一，“2–10 GHz
における人体の組織構造がアンテナ特性に与える影響評 価，” 信学論（B），vol.J93-B, no.2, pp.278–285, Feb. 2010.
[27] 関 卓也，齊藤一幸，高橋応明，伊藤公一，“腕部装着型
UWBアンテナの放射特性評価，”信学技報，A·P2008-50, July 2008.
[28] W.G. Scanlon, N.E. Evans, and J.B. Burns, “FDTD Analysis of close-coupled 418 MHz radiating devices for human biotelemetry,” Phys. Med. Biol., vol.44, pp.335–345, 1999.
[29] J. Kim and Y. Rahmat-Samii, “Implanted antennas inside a human body: Simulations, designs, and char-acterizations,” IEEE Trans. Microw. Theory Tech., vol.52, no.8, pp.1934–1943, Aug. 2004.
[30] P. Soontornpipit, C.Y. Furse, and Y.C. Chung, “De-sign of implantable microstrip antenna for communi-cation with medical implants,” IEEE Trans. Microw. Theory Tech., vol.52, no.8, pp.1944–1951, Aug. 2004.
[31] 石端恭子，西木戸友昭，松原直樹，斎藤 裕，稲垣正司，
杉町 勝，“人体ファントム内部に配置された小型アンテ
ナの放射特性，” 2007信学総大，B-1-51, March 2007. [32] T. Karacolak, A.Z. Hood, and E. Topsakal, “Design
of a dual-band implantable antenna and development of skin mimicking gels for continuous glucose moni-toring,” IEEE Trans. Microw. Theory Tech., vol.56, no.4, pp.1001–1008, April 2008.
[33] G. Collin, A. Chami, C. Luxey, P. Lethuc, and R. Starajleat, “Human implanted spiral antenna for a 2.45 GHz wireless temperature and pres-sure SAW sensor system,” 2008 IEEE AP-S Int. Symp./USNC/URSI Meeting, pp.1–4, July 2008. [34] R. Warty, M-R. Toghi, U. Kawoos, and A. Rosen,
“Characterization of implantable antennas for in-tracranial pressure monitoring: Reflection by and transmission through a scalp phantom,” IEEE Trans. Microw. Theory Tech., vol.56, no.10, pp.2366–2376, Oct. 2008.
[35] P. Soontornpipit, C.M. Furse, and Y.C. Chung, “Miniaturized biocompatible microstrip antenna us-ing genetic algorithm,” IEEE Trans. Antennas Propag., vol.53, no.6, pp.1939–1945, June 2005. [36] K. Gosalia, M.S. Humayun, and G. Lazzi,
“Impedance matching and implementation of planar space-filling dipoles as intraocular implanted anten-nas in a retinal prosthesis,” IEEE Trans. Antenanten-nas Propag, vol.53, no.8, pp.2365–2373, Aug. 2005.
[37] 中田智史，齊藤一幸，高橋応明，伊藤公一，“心臓ペース
メーカへの装荷を目的とした体内植込み型アンテナ，”信学
論（B），vol.J92-B, no.9, pp.1407–1415, Sept. 2009.
[38] 高橋応明，中田智史，齊藤一幸，伊藤公一，“多層媒質モデ
ルを用いたペースメーカ装荷型アンテナの特性解析，”信学
論（B），vol.J93-B, no.12, pp.1636–1643, Dec. 2010. [39] W. Xia, K. Saito, M. Takahashi, and K. Ito,
“Per-formances of an implanted cavity slot antenna em-bedded in the human arm,” IEEE Trans. Antennas Propag., vol.57, no.4, pp.894–899, April 2009. [40] H. Mizuno, M. Takahasi, K. Saito, N. Haga, and
K. Ito, “Design of a helical folded dipole antenna for biomedical implants,” European Conference on Antennas and Propagation (EuCAP) 2011, pp.3640– 3643, Rome, Italy, April 2011.
[41] 林合 祐，高橋応明，齊藤一幸，伊藤公一，“埋め込み型 RFIDアンテナの設計および人体腕部の形による受信電 力の比較，”映情学技報，BCT-2012-27, pp.75–78, Feb. 2012. [42] 滝本拓也，大西輝夫，齊藤一幸，高橋応明，上林真司，伊藤 公一，“UWB 通信帯域における生体等価ファントムの特 性，”信学論（B），vol.J88-B, no.9, pp.1674–1681, Sept. 2005.
[43] 長岡智明，櫻井清子，国枝悦夫，渡邊聡一，本間寛之，鈴木
保，河合光正，酒本勝之，小川孝次，此川公紀，久保田
勝巳，金 鳳洙，多氣昌生，山中幸雄，渡辺 敏，“日本
人成人男女の平均体型を有する全身数値モデルの開発，”
生体医工学，vol.40, no.4, pp.45–52, Dec. 2002. （平成 25 年 1 月 2 日受付，4 月 3 日再受付）
