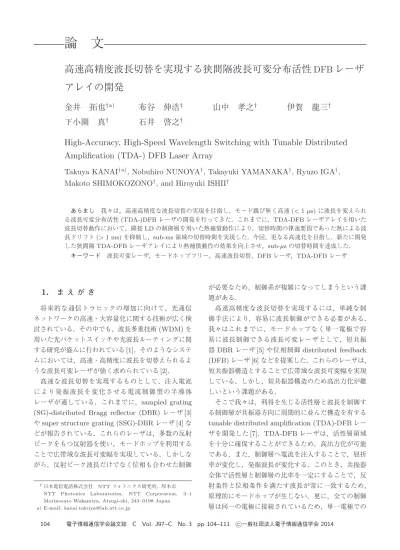

高速高精度波長切替を実現する狭間隔波長可変分布活性
DFB
レーザ
アレイの開発
金井
拓也
†a)布谷
伸浩
†山中
孝之
†伊賀
龍三
†下小園
真
†石井
啓之
†High-Accuracy, High-Speed Wavelength Switching with Tunable Distributed
Amplification (TDA-) DFB Laser Array
Takuya KANAI
†a), Nobuhiro NUNOYA
†, Takayuki YAMANAKA
†, Ryuzo IGA
†,
Makoto SHIMOKOZONO
†, and Hiroyuki ISHII
†あらまし 我々は，高速高精度な波長切替の実現を目指し，モード跳び無く高速(< 1 µs) に波長を変えられ る波長可変分布活性(TDA-)DFB レーザの開発を行ってきた．これまでに，TDA-DFB レーザアレイを用いた 波長切替動作において，隣接LD の制御層を用いた熱補償動作により，切替時間の律速要因であった熱による波 長ドリフト(> 1 ms) を抑制し，sub-ms 領域の切替時間を実現した．今回，更なる高速化を目指し，新たに開発 した狭間隔TDA-DFB レーザアレイにより熱補償動作の効果を向上させ，sub-µs の切替時間を達成した． キーワード 波長可変レーザ，モードホップフリー，高速波長切替，DFB レーザ，TDA-DFB レーザ
1.
ま え が き
将来的な通信トラヒックの増加に向けて，光通信 ネットワークの高速・大容量化に関する技術が広く検 討されている．その中でも，波長多重技術(WDM)を 用いた光パケットスイッチや光波長ルーティングに関 する研究が盛んに行われている[1]．そのようなシステ ムにおいては，高速・高精度に波長を切替えられるよ うな波長可変レーザが強く求められている[2]． 高速な波長切替を実現するものとして，注入電流 により発振波長を変化させる電流制御型の半導体 レーザが適している．これまでに，sampled grating (SG)-distributed Bragg reflector (DBR)レーザ[3]やsuper structure grating (SSG)-DBRレーザ[4]な どが報告されている．これらのレーザは，多数の反射 ピークをもつ反射器を使い，モードホップを利用する ことで広帯域な波長可変幅を実現している．しかしな がら，反射ピーク波長だけでなく位相も合わせた制御
†日本電信電話株式会社 NTTフォトニクス研究所，厚木市
NTT Photonics Laboratories, NTT Corporation, 3–1 Morinosato Wakamiya, Atsugi-shi, 243–0198 Japan a) E-mail: [email protected] が必要なため，制御系が複雑になってしまうという課 題がある． 高速高精度な波長切替を実現するには，単純な制 御手法により，容易に波長制御ができる必要がある． 我々はこれまでに，モードホップなく単一電極で容 易に波長制御できる波長可変レーザとして，短共振 器DBRレーザ[5]や位相制御distributed feedback (DFB)レーザ[6]などを提案した．これらのレーザは， 短共振器構造とすることで広帯域な波長可変幅を実現 している．しかし，短共振器構造のため高出力化が難 しいという課題がある． そこで我々は，利得を生じる活性層と波長を制御す る制御層が共振器方向に周期的に並んだ構造を有する
tunable distributed amplification (TDA)-DFBレー ザを開発した[7]．TDA-DFBレーザは，活性層領域 を十分に確保することができるため，高出力化が可能 である．また，制御層へ電流を注入することで，屈折 率が変化し，発振波長が変化する．このとき，共振器 全体で活性層と制御層の比率を一定にすることで，反 射条件と位相条件を満たす波長が常に一致するため， 原理的にモードホップが生じない．更に，全ての制御 層は同一の電極に接続されているため，単一電極での
一方で，TDA-DFBレーザを用いた波長切替動作 では，注入電流の変化に伴う温度変動に起因した緩や かな波長ドリフトが生じ，切替時間の律速要因とな る．我々はこれまでに，TDA-DFBレーザアレイにお いて，動作LDと隣接するLDの制御層を用いた熱補 償動作により，LDチップ全体での温度変動を抑制す ることでsub-ms領域の切替時間を達成した[8]．しか し，sub-µsのような更なる高速化を実現するには，動 作LDのコア部の局所的な温度変動を抑制することが 欠かせない．そのためには，TDA-DFBレーザアレイ を改良し，熱補償効果を大きく向上させる必要がある． 本論文では，我々が開発した非対称周期TDA-DFB レーザの構造や特徴について述べ，TDA-DFBレーザ アレイを用いた高速高精度波長切替を実現するために 必要である熱補償動作について説明する．そして，そ の熱補償動作の効果を従来よりも向上させるために， 新たに開発した狭間隔TDA-DFBレーザアレイを用 いて高速高精度な波長切替動作を実現したので報告 する．
2.
非対称周期
TDA-DFB
レーザアレイ
TDA-DFBレーザは，モードホップフリーで連続的 に波長を変化させることが可能である．しかし，制御 層への注入電流が増加し活性層と制御層の屈折率差が 大きくなると，活性層と制御層の繰り返し周期の逆数 に比例した波長間隔でスーパーモードと言われる反射 率の高い副反射ピークが発生し，波長可変幅が制限さ れてしまうという課題があった．そこで我々は，この スーパーモードを抑制するために，回折格子の位相シ フトの前後で活性層と制御層の繰返し周期(L1, L2)を 変化させた非対称周期TDA-DFBレーザを開発した (図1)．非対称構造とすることで，位相シフトの前後 で副反射ピークが一致せず，スーパーモードの発生を 抑制することができる．また，活性層と制御層の比率 (La1/Lt1= La2/Lt2)は，これまでの検討結果から安 定した発振状態を保つのに必要な利得と十分な屈折率 変化を得るために0.5とし，共振器全体で一定として いる[8], [9]．非対称周期TDA-DFBレーザの構造，原 図 1 非対称周期 TDA-DFB レーザの断面模式図Fig. 1 Structure of asymmetric TDA-DFB laser.
図 2 波長可変特性
Fig. 2 Lasing wavelength.
理については参考文献[8]にて詳しく述べられている． 非対称周期TDA-DFBレーザの最大波長可変幅は7∼ 8 nmであるため6個のTDA-DFBレーザをアレイ 状に配列することで，40 nm以上の広帯域な波長可変 幅を得ることができる．図2は，代表的なTDA-DFB レーザモジュールの25◦Cにおける制御電圧の変化に 対する波長変化を表す．SMSRが35 dB以上となる範 囲のみ表示した．LD1からLD6まで制御電圧に対し て連続的に波長が変化していることがわかる．各LD の回折格子周期を変えることで各LDがカバーする波 長範囲をずらし，合計40 nm以上の波長可変幅を実 現した[8]．これは，周波数間隔50 GHzで110ch分 に相当する波長可変幅である．
3. TDA-DFB
レーザを用いた高速波長
切替
上述のとおり，TDA-DFBレーザは単一の制御電極 でモード跳び無く高速且つ広帯域な波長可変特性を有 している．我々はこの特性を活用し，TDA-DFBレー ザを用いた高速高精度な波長切替動作に関する検討を図 3 波長切替における波長ドリフトの影響 Fig. 3 Diagram of channel switching with thermal

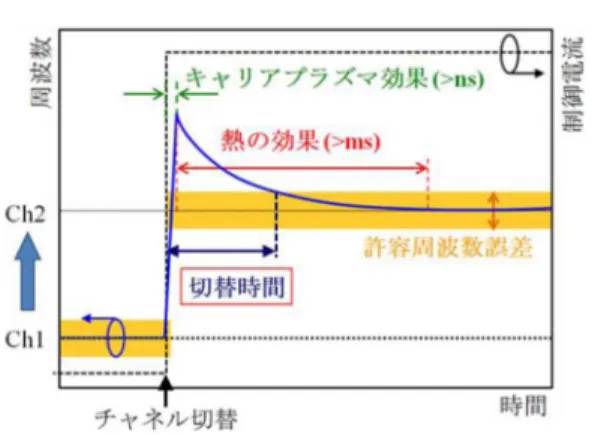

drift. 行っている[8], [10], [11]． 図3は，TDA-DFBレーザにおける波長切替の様子 を模式的に表した図である．TDA-DFBレーザは，制 御層へ電流を注入することで，キャリアプラズマ効果 により屈折率が下がり，発振波長が短波長(高周波数) 側に高速(数ns)に変化する．しかし，制御電流が増 加することで発熱による温度変化が生じ，緩やかな波 長ドリフトが生じる．この変化はキャリアプラズマ効 果による波長変化とは逆に，ゆっくり(数ms)と長波 長(低周波数)側に変化する．図3に示すように，切 替時間を所望の周波数誤差の範囲内に入るまでの時間 とすると，高精度な波長切替動作の際には，熱による 波長ドリフトの影響で切替時間が律速されてしまう． 発熱は電流注入によって発生する．そのため，熱に よる波長ドリフトの大きさは，注入される電流の変化 量に依存する．制御電流の変化量と切替時間の関係の 模式図を図4 (a)に示す．波長を大きく変化させるに は，制御電流の変化量を大きくする必要がある．しか し，電流の変化量が増加すると，発熱量の変化量も大 きくなるため，波長ドリフトが大きくなってしまう． その結果，制御電流が大きくなると，それに応じて切 替時間が遅くなるという現象が起きる． 一方で，許容周波数誤差の大きさによっても切替時 間は変化する．許容周波数誤差と切替時間の関係の模 式図を図4 (b)に示す．波長ドリフトの大きさに対し て許容周波数誤差が十分に大きければ，多少の波長 ドリフトがあったとしても切替時間には大きく影響し ない．しかし，より高い精度での波長切替が必要な場 合は，許容周波数誤差の幅は小さくなり，波長ドリフ トの影響が顕著になり切替時間は遅くなる．この許 図 4 切替時間に対する (a) 電流変化量と (b) 許容周波数 誤差の影響
Fig. 4 Dependence of switching time on (a) tuning current and (b) allowable range of frequency deviation. 容周波数誤差は，システムによって変わってくる．例 えばITU-Tでは，50 GHzグリッドのdense WDM (DWDM)において，許容周波数誤差が±2.5 GHzと 規定されている． また，チャネル(ch)継続時間によっても波長ドリフ トの変動量が変化する．ch継続時間とは，同一波長 (ch)で連続動作させる時間である．これは，扱うデー タのパケット長に相当する．ch継続時間が十分に短い 場合は，波長ドリフトにより波長(周波数)が大きく変 動する前にchが切替わることになるので，波長ドリ フトの影響は少なくなる．しかし，ch継続時間が長く なると，波長ドリフトが顕著に表れるため，波長切替 時間に大きく影響する． TDA-DFBレーザを用いた高精度且つ高速な波長切 替を実現するためには，波長切替時に生じる発熱量の 変化による波長ドリフトを抑制する必要がある．
4.
熱補償の動作原理
これまでに，レーザ導波路と並列に形成した非活性 導波路を熱補償機構として用いることで発熱量を制御 し，波長ドリフトを抑制する手法を提案した[12], [13]． 一方，TDA-DFBレーザアレイにおいては，動作 LDに隣接したLDの制御層を熱補償機構として利用す ることで特別な機構を形成することなく熱補償動作を 実現することができる[8]．図5にTDA-DFBレーザ アレイにおける熱補償の動作原理を示す．TDA-DFB レーザアレイは六つのLDから成るが，ここでは，最 もシンプルな動作である同一LD内で波長を切替え た際の熱補償動作について説明する．動作LDの活図 5 熱補償の動作原理
Fig. 5 Principle of thermal drift compensation.
性層への注入電流を一定にした状態で，制御層への注 入電流を変化させることで発振波長が変化する．その 際，制御電流の増減に対して，隣接LDの制御層へ注 入する補償電流を逆向きに変化させ，チップ全体への 注入電流量が一定になるように制御する．そうする ことで，チップ全体での温度変化が抑制され，波長ド リフトの影響を抑制することができる．これまでに， TDA-DFBレーザを用いた波長切替において，この熱 補償動作を適用することで，許容周波数誤差±1 GHz で0.2 msという波長切替時間を実現した[8]．
5.
狭 間 隔
TDA-DFB
レ ー ザ ア レ イ の
開発

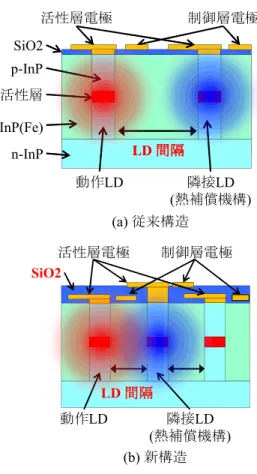

上述のとおり，TDA-DFBレーザアレイにおいて熱 補償動作を適用することでチップ全体での温度変動を 抑制し，sub-ms領域での高精度な波長切替を実現し た．しかし，sub-µs領域のような更なる高速化を実現 するには，チップ全体での温度変動だけでなく，注入 電流量の変化に伴うLDのコア部分における局所的な 温度変動を抑制する必要がある．今回，その局所的な 温度変動に対して，熱補償動作がより効果的に作用す るように，新構造のTDA-DFBレーザアレイを開発 し，高速高精度波長切替動作を行った． 局所的な温度変動を抑制するには，隣接LD(熱補償 機構)で発生させた熱を動作LDへ効率的に伝達させ る必要がある．そこで，従来構造よりもLDアレイの 間隔を狭くすることで，隣接するLD間の熱の伝達効 図 6 TDA-DFBレーザアレイの断面模式図 (a) 従来構 造，(b) 新構造Fig. 6 Cross-section of TDA-DFB laser array (a) Old, (b) New. 率の向上を図った．図6に，従来構造と新たに開発し た新構造のTDA-DFBレーザの断面模式図と各LD の温度分布のイメージを示す．従来構造(図6 (a))で は熱の分布に対し，アレイ間隔が広いため隣接LDか らの熱が効率的に動作LDへ伝わらず，動作LDのコ ア部分の局所的な温度変動の抑制までは難しいと考え られる．一方で，新構造(図6 (b))では隣接するLD 間の距離が狭くなることで，隣接LDで発生した熱が より効率的に動作LDへ伝わり，動作LDにおける局 所的な温度変動の抑制効果が期待できる．また，従来 構造のままでは，単純にアレイ間隔を狭くしようとす ると隣接する電極同士が重なってしまうという課題が あった．そのため，新構造では電極部分の間に絶縁膜 (SiO2)を挟んだ多層配線構造を採用することで，従来 構造に比べて大幅な狭間隔化を実現した． 熱補償動作におけるアレイ間隔の狭間隔化の効果に
図 7 熱補償動作による温度変動の抑制 (a) 60µm, (b)
20µm
Fig. 7 Suppression of temperature variation in LD core. (a) 60µm, (b) 20 µm ついて，シミュレーションによる確認を行った．従来 構造のアレイ間隔が60µmだったのに対し，新構造 のアレイ間隔を20µmとしてシミュレーションによ る評価を行った．LD間隔が60µm及び20µmにお いて，熱補償動作なし(w/o)とあり(w/)のときのch 継続時間と動作LDのコア部分の温度変動量の結果を， それぞれ図7 (a)と(b)に示す．この結果から分かる ように，アレイ間隔に寄らず熱補償動作をすることで LDのコア部分の温度変動が抑制されている．しかし， アレイ間隔を狭くすることで抑制量が大きくなってい る．60µm間隔ではch継続時間に対する温度変動量 が熱補償動作によって最大で25%抑制されたのに対 し，20µm間隔では最大で56%とその抑制量が大き く向上した．更に，20µm間隔ではより早い時間領域 での温度変動を抑制することができている．つまり， 図 8 狭間隔 TDA-DFB レーザアレイ上面写真図
Fig. 8 Photograph of top view of narrow spacing TDA-DFB laser array.
図 9 時間分解スペクトルの測定系
Fig. 9 Experimental setup for measuring of time re-solved spectra. 波長ドリフトが60µm間隔のときよりも早く収束し， それに伴い切替時間も速くなることが期待できる． 実際に，狭間隔化の効果を確認するために，アレイ間 隔が従来構造よりも狭い25µmの狭間隔TDA-DFB レーザアレイを作製した．図8に作製したTDA-DFB レーザアレイの上面写真を示す．素子サイズは幅600 µm，長さ1800µmとなっており，TDA-DFBレーザ6 素子を並べ，MMIカプラ，SOAが集積されている．活 性層と制御層の繰返し周期は，それぞれL1= 50µm， L2= 60µmである．また，活性層と制御層の比率は 2.で述べたものと同じく0.5とし，共振器全体で一定 としている[10], [11]．シミュレーションとアレイ間隔 が違うのは，製造上の都合によるものである． 作成した狭間隔TDA-DFBレーザアレイを用いて， 同一LD内における波長切替時間を測定した．図9に 今回使用した測定系を示す．TDA-DFBレーザアレイ から出力された光は，波長可変フィルタを透過し，受 光器に入射される．このとき，波長可変フィルタの透 過波長を経時的に変化させながら，透過した光強度の 時間変化を繰返し測定することで，ピーク波長の時間 変化を測定することができる[13]． 本論文では，波長切替における許容周波数誤差を ±1 GHzとして，波長切替時間を定義した．LD1の活
図 10 波長切替時の周波数誤差の経時変化 (a) w/o 熱補 償動作，(b) w/ 熱補償動作，(c) w/ 熱補償動作 (拡大図)
Fig. 10 Temporal variation of lasing frequency (a) w/o, (b) w/, and (c) w/ thermal drift com-pensation.
図 11 電流変化量と切替時間
Fig. 11 Switching time and tuning current.
性層に100 mAの定電流，SOAに50 mAの定電流， 制御層に繰返周波数50 Hzの矩形波をそれぞれ入力し た．熱補償動作時は，LD2の制御層に上記矩形波と逆 位相の制御信号を入力し熱補償を行った． 狭間隔TDA-DFBレーザアレイにおいて，同一LD 内で波長切替を行った際の，制御電流の変化量(ΔIt)と 周波数誤差の経時変化の様子を図10に示す．図10 (a) の熱補償動作なしの結果では，ΔItが大きくなると 周波数誤差も大きくなっているのが分かる．また，波 長切替から1 ms経過後も波長ドリフトが収束してい ない．一方で，図10 (b)の熱補償を行った結果では， 波長ドリフトが大きく抑制されており，ΔItの大きさ にかかわらず0.2 ms以下の領域で波長ドリフトが収 束しているのが分かる．この結果を拡大したものを， 図10 (c)に示す．熱補償動作により波長ドリフトが抑 制されているが，まだ波長ドリフトが残っているのが 分かる．また，熱補償動作なしの結果と同様に，ΔIt の大きさにより波長ドリフト量が変化している．これ に対しては，通常の熱補償動作と局所加熱を合わせた 手法による波長ドリフトの抑制効果が期待できる[8]． 図11は，LD間隔が60µmと25µmのときのLD1 のΔItと波長切替時間の関係を示したものである．60 µm間隔及び25µm間隔共に，熱補償動作により切替 時間が大きく減少していることが分かる．更に，アレ イ間隔が25µmのときは60µmのときに比べて熱補 償動作の効果が向上している．特に，25µm間隔にお いてΔItが20 mA以下の領域では，1µsを下回る切 替時間を達成した．ΔIt = 20 mAのときの波長変化 幅は4 nm (50 GHz間隔で10ch相当)であった．ま
た，今回は同一LD内での波長切替について検証した が，異なるLD間での波長切替においては，熱補償動 作と局所加熱などの制御方法を組み合わせることで更 なる高速化が期待できる[8]． この結果より，今回開発した狭間隔TDA-DFBレー ザアレイを用いることで，6LDアレイ全体(400 GHz 間隔)では50 GHz間隔で48chの高速(< 1 µs)・高 精度(< 1 GHz)な波長切替が実現できるといえる．
6.
む す び
高速高精度な波長切替を実現するための光源とし て，モード跳びなく単一電極で制御可能な非対称周期 TDA-DFBレーザの素子構造や特性について述べた． 今回，新たに狭間隔TDA-DFBレーザを開発し，波 長切替における熱補償効果の向上を図った．その結果， 高速(< 1 µs)・高精度(< 1 GHz)な波長切替を実現 した． 文 献[1] D.T. Neilson, “Photonics for switching and routing,” IEEE J. Sel. Top. Quantum Electron., vol.12, no.4, pp.669–678, 2006.
[2] Y. Yamada, K. Sasayama, K. Habara, A. Misawa, M. Tsukada, T. Matsunaga, and K. Yukimatsu, “Opti-cal output buffered ATM switch prototype based on FRONTIERNET architecture,” IEEE J. Sel. Areas Commun., vol.16, no.7, pp.1298–1308, 1998. [3] V. Jayaraman, Z.M. Chuang, and L.A. Coldren,
“Theory, design, and performance of extended tuning range semiconductor lasers with sampled gratings,” IEEE J. Quantum Electron., vol.29, no.6. pp.1824– 1834, 1993.
[4] Y. Tohmori, Y. Yoshikuni, T. Tamamura, H. Ishii, Y. Kondo, and M. Yamamoto, “Broad-range wavelength tuning in DBR lasers with super structure grating (SSG),” IEEE Photonics Technol. Lett., vol.5, no.2, pp.126–129, 1993.
[5] N. Fujiwara, T. Kakitsuka, M. Ishikawa, F. Kano, H. Okamoto, Y. Kawaguchi, Y. Kondo, Y. Yoshikuni, and Y. Tohmori, “Inherently mode-hop-free dis-tributed bragg reflector (DBR) laser array,” IEEE J. Sel. Top. Quantum Electron., vol.9, no.5, pp.1132– 1137, 2003.
[6] N. Nunoya, Y. Shibata, H. Ishii, H. Okamoto, Y. Kawaguchi, Y. Kondo, and H. Oohashi, “4.6 nm mode-hop-free tunable DFB laser with high cou-pling coefficient gratings,” LEOS2006, WZ3, Mon-treal, Canada, Oct. 2006.
[7] H. Ishii, Y. Kondo, F. Kano, and Y. Yoshikuni, “A tunable distributed amplification DFB laser diode (TDA-DFB-LD),” IEEE Photonics Technol. Lett.,
vol.10, no.1, pp.30–32, 1998.
[8] N. Nunoya, H. Ishii, Y. Kawaguchi, R. Iga, T. Sato, N. Fujiwara, and H. Oohashi, “Tunable distributed amplification (TDA-) DFB laser with asymmetric structure,” IEEE J. Sel. Top. Quantum Electron., vol.17, no.6, pp.1505–1512, 2011.
[9] N. Nunoya, H. Ishii, Y. Kawaguchi, Y. Kondo, and H. Oohashi, “Wideband tuning of tunable distributed amplification distributed feedback laser array,” Elec-tron. Lett., vol.44, no.3, pp.205–207, 2008.
[10] T. Kanai, N. Nunoya, T. Yamanaka, R. Iga, M. Shimokozono, and H. Ishii, “High-accuracy, sub-µs
wavelength switching with thermal drift suppression in tunable distributed amplification (TDA-) DFB laser array,” OFC/NFOEC2013, OTh3I.2, Anaheim, USA, March 2013.
[11] 金井拓也，布谷伸浩，山中孝之，伊賀龍三，下小園真，石井
啓之，“高速高精度波長切替を実現する狭間隔波長可変分布 活性 DFB レーザアレイの開発，”信学技報，LQE2013-25, 2013.
[12] H. Okamoto, H. Yasaka, K. Sato, Y. Yoshikuni, K. Oe, K. Kishi, Y. Kondo, and M. Yamamoto, “A wavelength-tunable duplex integrated light source for fast wavelength switching,” J. Lightwave Technol., vol.14, no.6, pp.1033–1041, 1996.
[13] N. Fujiwara, H. Ishii, H. Okamoto, Y. Kawaguchi, Y. Kondo, and H. Oohashi, “Suppression of ther-mal wavelength drift in super-structure grating dis-tributed bragg reflector (SSG-DBR) laser with ther-mal drift compensator,” IEEE J. Sel. Top. Quantum Electron., vol.13, no.5, pp.1164–1169, 2007.
（平成 25 年 6 月 18 日受付，9 月 11 日再受付， 26年 2 月 13 日公開） 金井 拓也 （正員） 2007東海大・理・物理卒．2009 同大大 学院修士課程了．同年日本電信電話 (株) 入社．新規波長帯を用いたアクセスシステ ム，及び波長可変レーザを用いた波長多重 光通信システムの研究に従事．現在，NTT フォトニクス研究所研究員． 布谷 伸裕 （正員） 1997東工大・工・電気電子工卒．1999 同大大学院修士課程了．2001 工博 (東工 大)．2002 日本電信電話 (株) 入社．2008 カリフォルニア大学サンタバーバラ校客員 研究員．主に波長可変レーザの研究に従事． 現在，NTT フォトニクス研究所主任研究 員．応用物理学会，IEEE 各会員．
