32

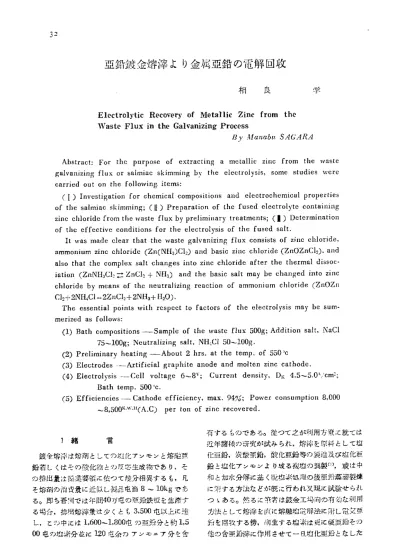

亜錯鍍金熔津より金属亜錯の電解回収
相 良 学
Electrolytic Reco▽er｝・of Metallic Zinc from the Wa5te Flux in the Ga1亨anizing Process
丑プ」fα・励π5館迂R・4
Abs亡ract：For the purPo呂e of extτa就ing a met乱llic zillc from tlle waste galvallizillg flux or salrniac skimming by the electroly5is，50me studies were carエied out oll tlle following items：
（1）Investigatioll for chemical compos三tiol15 alld electrochemical proper亡ies of the salmiac skimming；（皿）Prepara・tion of tlle fused electrolyte contahmlg zillc chloride from the waste flux b｝・prelimillary treatmellts；（1）Determin凪tioll of tllc effective collditions for the electro1Ysis of t］1e fused salt・
It was made clear tllat the waste解lva11認ing flux con5ist50f zjllc chloτide・
ammonium zinc chloエide（Zn（NH3）Cl2）and basic zillc chloride（ZI10ZllCl2）・alld
・1・・th・t the c・mp1…ah・h・nge・int・・inc chl・・id・・ft・・th・the・mal di・・…
iation（ZnNII3Cl2＃ZnC工琶十NH3） and the basic salt may be changed illto zillc
・hl・・id・by m・・n・・f tl・・n・ut・a】i・i・g rea・ti・・。f・mm・・i・m chl・・id・（Z・OZ・
Cl2−｛『2NH4C1＝2ZIICI2十2NI｛3十1｛20）．
The e盲sential poill15、vith re畠pect to factors of the electτolysis may be sum−
meエized as folloWs：
（1）Bath compositions Sample of tlle waste flux 500g；Additioll salt， NαCl 75〜100g；Neutralizing salt， NH；α50−＿100g．
（2）Preliminary h聞ting About 2 hエs・at the temp・of 550℃
（3） Electrodes・−AエtifjciaI graphite an白de and molten zinc cat｝10de・
（4）Electrolysis〜Cell voltage 6〜8v； Current densit）㌔ DK 4・5〜5・0㌔． cm2；
Bath temp．500 c．
（5）Efficiencies−一一Cathode efficiency， max．94％；Poweエconsnrnption 8，000 〜a500K・wコ1（A．C） peτtoll of zinc recovered・
有するものである。従つて之が利用方策に就ては
1緒 言 近儲輌櫛究が試み聞⊥，熔齢原料として塩
鍍金熔召三は熔剤としての担｛ピアンモンと熔融亜 化亜鉛，炭酸亜鉛，酸化亜鉛等の製造及ぴ壇化亜 鉛若しくはその酸化物との圧応生成物であり，そ 鉛と塩化アンモンより成る複塩の調製ω，或は中 の排出量は操業要領に依つて幾分相異するも，凡 和と加水分解に基く脱塩素処理の後亜鉛蒸溜製煉 そ熔剤の消費量に近似し製己ユ屯当8−10kgであ に附する方法などが既に行われ又現に試験せられ る。即ち吾司では年間40万屯の軍鉛鉄板を生簾す つLある。然るiこ筆者は鍍金工場向の有効な利用 る場合，排出熔澤景は少くとも3，500屯以上に達 方法として熔津を直に熔融塩電解法に附し電気亜 し，この中にはL600〜1，800屯の亜鎗分と約1，5 鎗を回牧する傍，硝生する塩素は身1に硬亜鉛その 00屯の塩素分並に〕L20屯余のアンモニア分を含 他の含亜鉛淳に作用させて一目．壇化亜鉛となした
＿ 亜錆認金熔津よリ金属亜紬の電解回牧 一 33
つたような端ともなる．上記の糎の存在は夙司質
にH．B臼bhkに酷つて明示されたものでこの措 L s 塩も450°C附近では幾分か熱分解して塩化亜鉛を
生じて居る筈である・ ・・鞠塩の靴醐端す 算IZn哩㌔1 る作用は塩化アンモンの士号合と同然であるが， 定，ZnOZn ． 謹1： α叶
後再び主電解iこ併合せしめ，以て金属亜鉛の現場 とLなる。
再生量を倍加せんとする研究を進め，就中熔澤の 扱て熔溝iの特目三に就てはH．Bablik｛4〕と賠山 性情・予備処口及び註解試衰に就ては概ね亮の捨 氏の研究㈹があり，何れも鍍金作業の立場からそ 果を得た。 の組波の良否を判定して居るが両氏の結論に於て
2臨の特性 簾蕊㌶㌶；：遼㌶驚㌶
先づ麟宰の成因；〔ついで騨しよう。熔剤とし く開西地区の5工場から目簿された排出熔巌試 て浴而に添加される旋化アンモンは亜鉛または酸 料として化学分析とそれに基く組成計算（附記参 化亜鉛に作用して一アミノ塩化亜鉛の如き措臨を 照）を行い第2表の如き数けを得た。但し表中の 生成するものであるが，ヒの際若しも塩化アンモ S−Hユ試料は廃i宰でなく壇化アンモンを補給して
ンが多分に在れば更に錯塩に咋用して塩化亜鉛と 使用中の熔洋であ昂。
㌶曇㌫憲麸嶽㌦遥㌶覧鶏 ＝こ＝圏三；1＄Ai奮…＄Nl司言三 をも生するぷ嚇ま齢酸f麟蹴 1：lrll：漂1已妬・一・輌・
が巨応し嚥臨こ変る1ヒ学変化力：引続いて起fヒ判 P跳lll：l
O．95： 0．70 0．9 1
5．18 5．05 4．30 0．40， 0．29 0．28 0．52 0．44 0．44
，］6．
㌶㌻㌶慾識蕊：璽成L− ド弐、融：；1、篇：；荒ll…1
極めて不安定であることが推定される。同様に塩 一 1 I i 1
基性蹴対しても塩化アン4ン乃至端はよく作 第2表各端齢蝸（その一）
用してその魁髄中和し激及び塩fヒ繍を生 ＼甦｝S−・IS−AiS−TiS−N」S−H1．S−H・
成する。第1表は以上の様な熔津の生成化学反応 『三口 「 1 一］一：ニー一一「 」
30．6 3…L5 1 45．0 31．6
Ig7〔°9｜］讐ご
1 −1），z・
1⑪0●62100．60101．48
妬・745・・…
i蒜
R・7 4・OlCl：・一
亜鍛錨基髄剛れ純より多く含有するこ Zn＋＋旗酬i 17 812° 9｛23 9i 2L4126 『36右9 Z。＋，N凪Cl−Z。（NH，）C、，＋M＝二．．．．（、）…亜…餉134°6・4L5i 49 5， 「57 5i 8∩ l Z・・＋・NH、Cl−・・（M3）C12＋NH3＋II20…（2）i Cl一味溶性124 8…27』 3° 5…29°2i 3 °914°
を一骸示したも・Dである．かくして熔津は塩「ヒZ。8；三IL田11 141ユ °3［° 98°°9°｛° 9°
ア…の補給の多寡・こ応じて端㌶・塩｛ピー ﾉr1 891° 9°1⑪』191°°㎎｛一
1
F櫟＋21七一・）1謝畦58齢到乳結i±44
為（N迦＋ Z㌫Cぷ………（3）；攣三1讐罵：：：ll：：：i！：：：10；：：1：：；
＝慧；罵隠r∵：：：：：：：：：：ll；i竺点℃…121 ㌫・1 15芸う 1°鑑・i1°°完・i1°1芸・｝11°≡
z・o÷（職CI），z・cユ，＝ i 第3表各随麟…の性情（その二）
・Z・（N｝1・刈・＋晒…・一のi 緋臨勘老化の度合は縫性塩の含額に
ロ
｛ZllOZnq2＋2NH4Cl＝2Z11（NII3）q，＋Hoo l 分を縦軸にとつて相互の量的関係を表示すれぱ
＝2Z1］CI？十2NH叶H20………（9）i 第1図の様になる。即ち熔i幸は老化に伴れて塩素 Z・・Z・Cl・＋（NH・Cl）・Zl1Cl・＝ i 及び塩｛唖鉛の含丑酬じ反対、唖齢髄醐 1 3Z・C1・÷・・H・＋H・・………（・・）｝す．叉鰯分の秩及び㈱共1ζ鯉れる薄 第1表 熔｛宰の生成反応 飯の表面に残存したスマツト（FeOFeSO9から 3Zn°コ（脚G霊1毒2NH辿。．…（8）1比例するものと仮定して之繊輌その他の端
3斗 一一一 拍 良 学 一
導戊・、されたものでその硫黄はZnS若しくはFeS となる。他方亜鉛分については錯塩中に
として存献るもの吻く誠舗量の抄跡 N宕，・Zπだけ含まれぽた塩1ヒ1i巨蹟轄
緯撚懸㌶嵩㌫巖蔓匡（㌃遠丁）・疏だけ鞠励ら残余嚥
≧㌶㌶㌫霊賀：璽二一霊嘘二蕊㌫鷲
き へ… 一． 依つて蹴塩雌は，（α一鴎㌃・zπ）・
上i㌧1隠麟て＿組碇丁讐禦一（α βzπ α2）z…−33砥一
る主繊冠繊，錯塩，壇fヒ麟，塩劃生塩の 3・07β）％またこの醜性齢1に含まれる塩随 搬す嬬これらの・分子中嵌けるZn・CI鉛としては（☆一乙弓㌍πα・であるから酬
㌶；Z。C』Zn（隅C』ZnC』Zn。Z。C』の塩一量は，（貴毒）・Z・C』
α461 ・・9盟 ・・9羽・・844 （α βZn αコ）鋼・一（器一意一昔）・
㌶餐㌶：灘霊灘三ご加嚥⊆・2・一且・8α）タ
て，化齢析歓於けるZn・C1砒価力曙し・．（2）十べ・・勉の給畷の酬熔潮ぱ
922より大なる場合にはこれらの両塩と共に塩基 当せす例えば第2表の5−Hコの如く鍍金に使用中 性塩が，また小なる増合には両塩の他に複塩が夫 の未だ老化して居ない矯洋即ち複藍を合む熔洋の 上共存すべきである。 祖成は次の播にして求められる。
， 先づαから一応塩化亜塩としての量を求めると，
㌢ ・； Z譜一鑑・Z刷となり之に含まれる糠 1： う はが・であるか酬の塩ヨξ分β一去Cら
ヤ ロ
ミ臼 乎。 は複塩中の塩化アンモンを形成する塩素と見倣さ 山 れる白佼つて複塩の量は，
山 ㌍ （β一芸・α・）（臓繋lzπα 一（毒一芸π）・
3
尋 6 已ρ 山 和 よロ （1V旺4α）nZπ 」コ＝（3．43β一3．72α・） ％ ．
第・図＿老言二ぢ この複塩中のアンーア分は（諸罰鋼
今化學分析値をZn・α％Cl・β％NH3・γ％で表 であるから錯塩を形成すべきアンモニアとしては
晦〉α…⌒嚇繊を端r−（艦壬2臓となり従つて錯螂ま・
覧漂㌶蹴ぽ 仁仕☆）・2⇒z漂±
≡鵠垂・丁一晶，・zπ（卍π，）・ 9．・2，％ （晶，一器＋芸）・zπ（Nπ・）α・一
この繊軸塩酬ま毒・α・であるから鹸 （9・°2・一生32β＋4・6；の夕
欝㌶・cた 応一鉛として襟㌶蕊壇㌘蕊
（β一廊・c1・）・響一鵠一押曇、）・ 塩㈱する分は（☆卦Z・・αパある
Zηα2 から残存する壇化亜鉛の量は，
1 舟 〃
7 ヰ
@ z昌
01■一
、・、 「
x窪 暫C 、
A 寺密 1
奇、
、 、
c蹴 一qi唱r△−L、A 1、 、
＿． 汢箔t金博津より金属亜二［iの電解回牧 一 35
昔・zπα・一（晶，一器＋…：）・z・α・一 ｛ ， ・
ロロロコ
（β αα2 zπ）・z峨一（貴一＾，㌃，）・z・ε占 竃
一（、．92β一＆。2γ）％ 書先
以上の結果を一括して示すと， 5由 エ
条1牛÷〉α922 ］｝＜・・922 ：
複 塩 0 3．ξ田β一3．72α二 」θ 錯 塩 9．02γ 9．02r−432β＋4．69ζピ
」ξ
塩イヒ亜鉛 3．84β一8．02γ一2．08α 1．92β一8．02ア
ゾ
躍皇性塩3・33α一3・07β 0 、・
と言ふことになる。 ジ 白 已 ノ甜 輪亨地『疏・
3予備処理 舘3図熔勘鵬による組麟化
熔醗解端立つ脱，噛蜘性塩添カロのために 騰鯛の経過と共に繕の組成が如輪変鱈 も嬬熔勘加難必難するけれども之は恥 るか靖わしたもので汎そ2時間の加馳依つ 憾に依る雛の分解（弔1表の（6）、反応）と塩 てアンモ＝ア分即ち錯塩の鱈1縛しく紗し同 時に塩化亜鉛の含量は大巾に増加するが，更に時化水素に依る塩基性塩の中和，
ZπOZrzCZ2＋2πC〜＝2ZηCI2＋π20 を行っ 間を吊せぱ塩基性塩の自然増加とともに却つてそ
ll7τ
3
唐Q＾【ム1
@ ξ∫
、、1 1∫
o
一 一 一 一 1、㌔一 一 一 一
露枠・ 1￨ 一 一 一
@」ロo♪
． A『 ∬ロ
抽Z己
一一1〜一 ＿z．｛免Ψ已1
て浴の有繊分である劇ヒ亜鉛の含量昂めるた の量を鞭ることが分る・之によつて塩離砒
めの操作である。 働弱噸噺鮮な罐の予腿敵於ける楠
時間は概ね2時間を以てその限度となすべきであ ろう。またかエる熔澤の加熱に依る組成変化を嘗
畑，≠
〆P●
口 メ〜
ア
σ
」
4ユ
1 1
■
」
A 11〜↓」「一品
1 卜＼㌔＼1、庁
1 11 rL 5∫ノ、 「・ 、 、一
@ 、∫∫」
1 1
1
1 1
」〔己
！叫■°
C ・ ・
5 σ l i1
kLl 】 一 一 一 一
ｫ
」一〃
@1
」ρピ 1
ll ｜ 1 てH．B・blik力噺鮮麟齢ついて施Lた憾
§i＿ゴ 1一品 保持試駿（420°c）の結菓と較ぶれば全く類鵬傾
・ 1㌔㌔〜＼1、鮒 向を見出し且老化した熔澤が一暦安定で変化の度 、㌔∫∫、・ 合の低いヒとを知る仰。f苛お予熱処鳳中に揮散す る桔津の凝縮物は錯塩及び榎塩に富む様であるか ら之を煙荻として大部分回牧し再び鍍金熔剤とし て利用することも期侍されるご
．σ ＃ 允 〆右 ノβご
』一竃〔 『 ぷ烈 弟2図熔浮の加鰍ζよる瓜量悼 3
第2図は熔齢繍に伴う踏減少を示し麟 託．
ので，0試料については550°cまでは2、3時間 N の加熱でも15％前後の減少に過ぎないが600ど 」e に及ぷと急激にその揮発損失量を増す。叉H】試
料の一例を挾入したのは同巳温度でも熔津のより 山 新鮮なもの程加熱損失の多いことを指示した訳で
ある。大体に於て力吐る事箕から予備加熱の適切 担． 」， ，㎡． 〃ロ な温度は55σcであることが分る。 』亨⇒w㌔
賓に第3図はHl試料を550 cに加熱してその 簾4図撫i宰の加熟による水溶性変fヒ 、
ε賊∠
■u宕＝こヌ 一一一ｺ＼ば
↓
1
！zユ】
P
5覗 」村
ﾑ卿 」げoξ
36 一 相 良 学 一 兵）・で第4図は同じくH！試料を550 cに加熟
してその水沽牲の度合が如何ほど変化するかを示 x古 したもので之も亦塩化亜鉛の含量が最大値に達す ．1 る2時間目に於て最も水溶1生を増す様である。他 三迦 方老化の著しいo試料についてその塩基性塩を塩 薯
iピアンモンの追加によつて中和する場合，モの添 ！∫
加効果を水溶性のi変化からD司査した結果は第5図
に見る証iりである。 ノσ
1 ∫ 璽：二
｛先 、 ／一 鍋 鋼 蕩．七
主・・ 鯛熔津中に於け融の融量
勤｛−1一ド 竃麟㍗すしもその当の勒㈱
ヱご
コ 5．。、、．‥ ，．己， 4熔 津 電 解
！ 1
i l ／「・ノ
†i l 刀 t l l
・1｛（1＼ σρ
ノ
1 15＿O JCd
ﾎ 〆！ ・r・
1
！
古
o
2σ
／ ／レ・
！∫
一
一
ノσ
1 ② ②
5＿θ 1 3加 3。。・涜み 2尾 4∫rよoき
∫ r碗呼｛工〆 ノまρ訪【
口
狽．よよ や讃鷲欝：蒜㌶隠：芸
玩雪⊇苧 「方 札 居る。特に前者は塩化亜鉛が僅少の水分によつて 第5図N凪Cl添加による熔津の水溶性衰化 も容易に加水分解し塩基性塩を生じて著しく電解 即ち水溶性亜鉛の墳加を以て熔淳中に於ける培 を困難にし且挨素陽極の消耗を増すことの不利を 化亜鉛の靖量と見倣すならば塩化アンモン添加の 強調して，塩化水素に依る予備処理の大切なこと 適量は熔洋の100Pに対して20Pであり，之はそ を明かにして居る。また後者は今世紀の初頭以来 の塩基性塩の含量から算出した理論量の91％に 約30年間に亘つて研究された」．Swinburne，
相当する。素々老化Lた熔i宰の更生にこれ丈の塩 EA．A5hcエoft及びR． Threlfal1等の亜鉛鉱の 化アンモンを使用する代りにその幾分かを鍍金用 塩化製錬法に属するもので，これに依ると槽電圧 熔剤の補給に当て以て排出熔津の老化を防止し且 4〜5V，常流効 熔剤としての効用を昂める方が合理的であろう。 ぺ㊥ 率89＿90％，而
る方法も試騎してその効果に就ては大差ないこと 川，1 0K．W．Hとなつ を認めたが・塩酸を冷聞で作用させるために熔澤 一＝＝＝ マ・． て居る。
を暢砕せねばならぬことや脆水のために予備乾燥 ∵ ・ 熔津の特性に を施さねばならぬこと等の不便が勘くない。第6 ・ 応じ所要の堆化
図は罐中に於ける亜鋤溶失最編員ぺる為に金 1 アンモンと食垣
罵亜鉛の45〜509を3009の0試料中に投入し所 lf＿一 ． ． η を加調して前蓮 定温度で2時間加熱してその減損率を求めた結果 〒≒．−1：≒． ・、：］ の加融処理を施
を表示したもので，亜鉛溶失量は温慶の上昇とと ． ・ し，電解のため
㌶‡境：㌶實；：驚霞：嘉 詞酬・輔 欝㌶：il
一 亜品鍍金熔i宰よリ金属亜ξnの電傍回牧 一 37
・こr苞1酬に移して目的の熔慾匠解にかける。第7 較したものである。この搬に於ける馴唖鉛の 図は該試駿に於ける電解炉の構域を図解したもの 分解電圧はR⊥orenzやR．Suchアに依れば（n）
で・特に500c・cの磁製ビ・一カーからなる電槽内 1・49〜1・61VであるからS−H1曲線上の1．70Vの の黒鉛陽極と熔融亜鉛を盛る陰極堆蝸との対置を 折点が之を表わす。いつれにしても熔澤中には姐 明示したものである。抑々電解に有用な浴の電導 化亜鉛と可成り分解這圧を異にする塩類の存在が 度や組成塩の分解電圧の如き電気1ヒ学的数値の正 窺われその一つの塩は詮2．3Vを示す窪である。
確な測定臨恒る組成の変鵬い不安定な熔淳 熟亡第lo図
竺は頗る噸ある゜ 灘詩卿
三ぎ
乱、
已
ご
o
蹴輝1
＝r≡二 ε麗三血
一 ＿誕儂∫」 陰極効率は 幻
〜「 蹴 D・5A／・m・
山 @㌦，磁㌦ から8A／
cm2にかけ
第8図熔津の浴抵抗の衰化 」
て満足すべ
1 1 ｜ r l i l l
川 u 川 i 1」 ・け． i 一i．
l lr1
．一」一一・−
l l l l I
liい
i」雛θ一ロローll 5一叫 」一ロ 1
田
∫，δ ∫ご口虜 雇 ア∫・ ノニピ
iト畷蠕
1］ 川
θ 之 3 孕 子 」 ア 8
第8図は単に電導性の良否を知る目安として亜 き1直が得ら β・弘〜
鉛の析離を生じ触低電瀦餌・6A／・m・，極間 れるが同時 酬図融酬と端聯
10m・m・浴温500 cの電解条件に於て端子電圧の に電力効率をも考慮すれぼ5A／cm2位が最も有効 時間的変化を求めた結果である。即ちその電導性 であろう。k巨に電解の初出に於ては電流油率は時 は電解時間の経過とともに向上し然るべく予備処 間の経過に伴れて向上することが確められ止傾向 理を施した熔津では槽電圧は6Vまで低下する。 を第］ユ図によつて表わす。カはろ陰極効華の初期 阪に分極を無観Lての近似計算に依れば供試熔・洋 変化の度合 の比電導度は0．07〜0．10r．oであり，之に電導目… x僧
の良い食塩や塩化アンモンを添加して予備処理を ト 了えれば・・2・一・・25…まで上昇して漸培唖 1、，
璽？鷲田5〜α2 （5°°呼゜に匹敵す§却
↑加
㍉。ρ
ゾロ∂
1 1⊥ 」一一
I l・ε己・♂楢ゴ
h l
l l 1日 1．1．∫・属 1｜1
1 口 1 什
i よ
@ I I F l l
司
F i l l l はH1熔津
一一x＝享斗一十処理に曙
二， 一 丁∵「一一゜τ一 の長時閥を プ「 ・ 1
i−ll−一川予備
1」 一 要する0熔
ε己」♂楢ゴ 1 ． ．
ii∴1∋齢船に
ii。口三＝ 於て特幽
1 慧三：1＝ 著であるこ
ρ ： l l l 第U図 電流効串の時間的変化 間の経過と
ロ ロナ ごコ ノゴ ノむ ゴま ゴロ オ ヰニ
躍仁→一 共に電解に適性化すること，並に浴に対する金属
第酬惜馴分の分解電圧 時貧の溺こ量が減少すること等が牡られる。兎
叉第9図は混台塩から成る熔澤（H、試料）の も角電解を持続すれば前述のように槽電圧が降下 500・cに於ける分解冠圧を6m．mφの黒鉛這極を するのみならす，熔融塩の色調，塩素奥気の強 用うる二極法で測定し，同様にして求めた10％の 弱，析田ナトリウムの燃焼爆音等諸般の情況変化 塩化アンモンを含む塩化亜鉛の分解電圧曲線と比 に必す注意を喚起されるものであるが・この挿の
3s 一 相 良 学 一
S・岬1・I mH⇒Ml！V跳一Am剛・・叶DI…ん一E㌫愁y
15 ＾ゴコ2v 15よ、x3・5Hi 4・8 65・〔」旬 S−H1 50｛，盲 ， − 1 6⑪q
． 1 Q1 @75 ・・〜・2i・5．3．5，4．8176．5
〃 〃 1 ＿ 1 1⑪0 12〜10 1 15 × 5．〔｝i 4．8 1 80．U ト
〃〃 @一｝75 ・5〜・3i・R・3司 5・7 i 78・6
S−0 500ぱ 工00呂 1 10〔， 1 1［1＾ρ 6 ｜ 15 x 3．5 ： 4．8 85．〔｝
〃 ：… 1 5・｜・⑪〜6115・2・OI 4・8 i 78・5
〃〃…… i… ：・2〜61・8・5・・：5・7i8・・5
S−07⑪〔｝是l @l4｛j i 14⑪ i14⌒r 8115 x 3．5 4，8 ・ B6．2 1
第4i表 熔 辞 の 電 解 試 騒 例
電解に於て問題となり霧ちの湯極効果や金属霧の 効果は何れも水溶性の増加によつて判断される。
発生は埜く認められない。第4表は電解試駿の代 （3）適宜の予備処理と食塩の添加によつて条件づ 表的結畏を撰んで例示したものであつて是に基い けられた熔倖を，槽竜圧6、8V，陰極雷流密度5 て亜鉛の電解探牧成績は凡そ亥の様に判定され A／cm7，浴温500・Cに於て電解すれぽ這流効率は 昂。 漸次上昇して最大94％に及び，従つて所要電力量 黒鉛陽極と熔憩亜鉛陰極を用いて槽電圧6〜8V は電気亜鉛屯当8，000K．W．H台となる。
陰極竜流密度5A／cm？，浴温500 eCに於て電解を 絡に此方法の楴長と考えられる処を列挙すれば 開始すれば宗流自熱のため殆ど外部加熱を要しな （D 鍍金工場に於て排出熔辞を直接量解処理す い。添加塩としての煎熱工業塩の｛吏用量は予備処 れば吸湿の余裕がなく加水分解その他の電解的不 理誼の熔津供試量5009に対し75−1009， 又中 利を来さな）・。
和剤としての塩化アンモンの使用量は熔倖の老化 （皿）排出熔洋から回牧亜鉛に至るまで一貫して の如何に佐存するも同じくその5009に対し25〜 熔融状態で操作されるから熱経済が良い。
1009である。電流効寧は電解の初期に於ては80 （囮）電解の立場から排出熔津の老化を防止する
％に及ばないが時閻の経過と共｝こ漸亥向上して最 ために塩化アンモンの補給を潤沢にすれば必然熔 高舛％まで達するから．冠力1肖費量としては電気 淳が改善されて良好な鍍金作業が営まれる。
亜鉛屯当8・000〜8・500K・W・H（A・C）の割合とな （W）副生塩素を以て熔融ド・スを塩化し且電解 る。製晶申の不純物としては0・12〜0・17％の鉄 することに依つて金属亜鉛の現場固牧量を倍加す が主たるものでこの程度では恐らく亜鉛鉄板用と る巴とが出来る。
しては差支あるまい。 （V）各現場に於て鍍金操業と並行還転すれば熔
5結 尾 ． 齢魍量が少坤ら比較的槻模の設齢以て
こと足りる等の諸点である。
以上の試験結果を要約すれば次の嶺である。
（1）鍍金熔津は塩化アンモンの補給の多少に応じ （因に本研究は昭．26．文部省科学ii撒研究費
て老化の度合を異にしその繊や水溶性に於て明 補助金の鋼注うけて助成されたことを附言 瞭な特徴を現わす。一般に排出熔津中には複塩は する。）
認められす，錯塩，塩化亜鉛，塩基性塩の三主成分
中老化の度合低きものは錯塩と塩化亜鉛に富み・ 引 照 文 献 高きものは塩基性に富むもので電解には勿謂前者
鮪利である。 ． （1）嚇繊・持酬願公苦日召25−3715
（2遂ヒ蜘蹴助るための繕の予備処（2）H鋼1 k：Met駐I lndu『撒4醜
敵於ては・旙温融5識を適切とし・また （3）」．W．M・11。・、C。mp． T，。a・． ln。，g．
加熱時間は錯塩の蕪分解を本泣とする熔i宰では約 Theo、 Chem． Vo14 P．551 2時間・倒ピアンモンの綱喘つて塩基幽の （4）H．B・blik・G・・ndl・；・n d・・V・・，ink・n・．
中和を本位とする熔倖では約3時聞を要し，処理 1930S．59
一 亜鉛鍍金熔津より金属亜鉛の電解回敗 一一 39
（5）勝山隆善・日本鋼搬研報告第459・460号 （9）E．A．A・h・・。ft、T⊇． fn，t． Min』，，．
昭・24 1934Vo143 P．151
（6）勝雌』糊搬敵癖鵬昭・27（・・）G口・hn・H・ndbu・h der A。。．9． C』．
（7）且・B旦bllk：Galvanizi且9・（丁工ans． by S・N32 S．161
C・A・B・nt1・y）1950 P・50 （丑）前出（3）P．417及び前出（10）S．107
（8）R．Loτenz：Tエan8． Am．EIectrodlem．
Soc．1909 VoL6 Pユ66
1 1
」 〆 ．
1 ‥・
1
