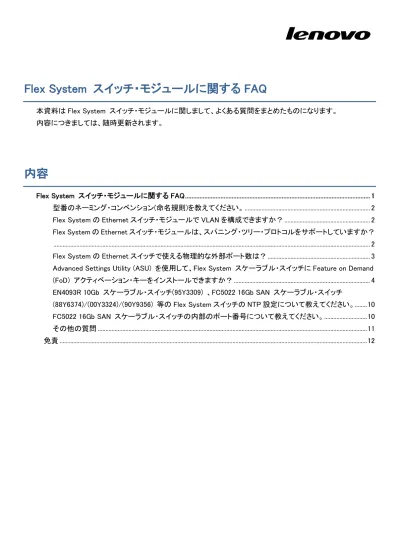

Flex System スイッチ・モジュールに関する FAQ

本資料は Flex System スイッチ・モジュールに関しまして、よくある質問をまとめたものになります。内容につきましては、随時更新されます。

内容

Flex System スイッチ・モジュールに関する FAQ ... 1

型番のネーミング・コンベンション(命名規則)を教えてください。 ... 2

Flex System の Ethernet スイッチ・モジュールで VLAN を構成できますか？ ... 2

Flex System の Ethernet スイッチ・モジュールは、スパニング・ツリー・プロトコルをサポートしていますか？ ... 2

Flex System の Ethernet スイッチで使える物理的な外部ポート数は？ ... 3

Advanced Settings Utility (ASU) を使用して、Flex System スケーラブル・スイッチに Feature on Demand (FoD) アクティベーション・キーをインストールできますか？ ... 4

EN4093R 10Gb スケーラブル・スイッチ(95Y3309) 、FC5022 16Gb SAN スケーラブル・スイッチ (88Y6374)/(00Y3324)/(90Y9356) 等の Flex System スイッチの NTP 設定について教えてください。 ... 10

FC5022 16Gb SAN スケーラブル・スイッチの内部のポート番号について教えてください。 ... 10

その他の質問 ... 11

(2)

型番のネーミング・コンベンション(命名規則)を教えてください。

Flex System のスイッチ･モジュールは、次のようなルールで製品情報を名前に含みます。  1-2 桁目: ファブリック・タイプ

EN=Ethernet、FC=Fibre Channel、CN=Converged Network、IB=InfiniBand  3 桁目: シリーズ

2000=1Gb、3000=8Gb、4000=10Gb、5000=16Gb、6000=InfiniBand または 40Gb  4-5 桁目: ベンダー名

02=Brocade、05=Emullex、09=IBM（Lenovo）、13=Mellanox、17=QLogic  6 桁目: パーティション数（スイッチの場合）

例えば、製品名内に EN4093 とある場合、1-2 桁目の"EN"から Ethernet をサポート、3 桁目の"4"から 10Gb サポート、4-5 桁目の"09"から IBM (旧 BNT)アーキテクチャー、6 桁目の"3"から最大 3 パーティションをサポート、といった情報を読み取れます。

Flex System の Ethernet スイッチ・モジュールで VLAN を構成できますか？

以下のスイッチ・モジュールが、VLAN 構成をサポートしています。

 Flex System ファブリック EN4093 10Gb スケーラブル・スイッチ（49Y4270）  Flex System EN2092 1Gb Ethernet スケーラブル・スイッチ（49Y4294）

なお、Flex System EN4091 10Gb Ethernet パススルー（88Y6043）は Ethernet スイッチ機能を持たず、コンピュート・ノードからシャーシ外部へのネットワークに直接接続を行うため、VLAN 構成をサポートしていません。

Flex System の Ethernet スイッチ・モジュールは、スパニング・ツリー・プロトコルをサポートしていますか？

各スイッチ・モジュールでサポートされるスパニング・ツリー・プロトコルは、以下のとおりです。

 Flex System ファブリック EN4093 10Gb スケーラブル・スイッチ（49Y4270）  Flex System EN2092 1Gb Ethernet スケーラブル・スイッチ（49Y4294）

 サポートされるプロトコル

 Spanning Tree Protocol（IEEE 802.1D）

 Rapid Spanning Tree Protocol（IEEE 802.1w）：IEEE 802.1D (2004)  Multiple Spanning Tree Protocol（IEEE802.1s）：IEEE 802.1Q (2003)

 Per-VLAN Rapid Spanning Tree (PVRST+)：Cisco R-PVST/R-PVST+互換

なお、Flex System EN4091 10Gb Ethernet パススルー（88Y6043）は Ethernet スイッチ機能を持たず、コンピュート・ノードからシャーシ外部へのネットワークに直接接続を行うため、スパニング・ツリー・プロトコルをサポートしていません。

(3)

Flex System の Ethernet スイッチで使える物理的な外部ポート数は？

Flex System の Ethernet スイッチで使える物理的な外部ポート数は、各スイッチおよびオプション（FoD:フィーチャー・オン・デマンド）の適用状況よって、それぞれ以下のように異なります。

詳細に関しましては、システム・ガイドをご参照ください。

システム・ガイド

http://www.lenovojp.com/server/systemguide/

 Flex System ファブリック EN4093 10Gb スケーラブル・スイッチ（49Y4270）  標準で外部 10GbE 10 ポート

 Upgrade1(49Y4798)オプションにより標準の外部 10GbE 10 ポートと、外部 40GbE 2 ポートの利用が可能

 Upgrade2(88Y6037)オプションにより外部標準の外部 10GbE 10 ポートと、外部 40GbE 2 ポート、さらに外部 10GbE 10 ポートの利用が可能（外部 10GbE 合計 14 ポート）

 Flex System EN2092 1Gb Ethernet スケーラブル・スイッチ（49Y4294）  標準で外部 1GbE 10 ポート

 Upgrade1(90Y3562)オプションにより標準の外部 1GbE 10 ポートと、さらに外部 1GbE 10 ポートの利用が可能（外部 1GbE 合計 20 ポート）

 10Gb Uplink(49Y4298)オプションにより標準の外部 1GbE 10 ポートと、外部 10GbE 4 ポートの利用が可能

 Upgrade1(90Y3562)オプションと 10Gb Uplink(49Y4298)オプションの組み合わせにより、外部 1GbE 20 ポート、外部 10GbE 4 ポートの利用が可能

 Flex System EN4091 10Gb Ethernet パススルー（88Y6043）  外部 10GbE 14 ポート

※ Ethernet スイッチ機能を持たず、コンピュート・ノードからシャーシ外部へのネットワークに直接接続を行うための装置です。

(4)

Advanced Settings Utility (ASU) を使用して、Flex System スケーラブル・スイッチに Feature on Demand

(FoD) アクティベーション・キーをインストールできますか？

できます。

ASU を使用して Flex System スケーラブル・スイッチに FoD アクティベーション・キーをインストールする場合、対象のスケーラブル・スイッチにて SNMP v1v2 または SNMP v3 を構成する必要があります。さらに、FoD アクティベーション・キー・ファイルのトランザクション用に FTP または、SFTP サーバーを用意する必要があります。システム環境のすべてのセキュリティー・リスクと、それらのリスクを最小限に抑えるために、SNMP v3 および SFTP サーバーの使用をお勧めします。

管理用 PC から ASU を使用して、Flex System スケーラブル・スイッチにダウンロード済みの FoD アクティベーション・キーをインストールするには、次のパラメーター・オプションを指定して実行します。 fodcfg FoD 構成オプション installkey FoD アクティベーション・キー・インストール・オプション reportkey FoD アクティベーション・キー確認オプション -f FoD アクティベーション・キー・ファイル（フルパス） --device スケーラブル・スイッチの場合は「switch」を指定 --host スケーラブル・スイッチのホスト名または管理用 IP アドレス --user スケーラブル・スイッチの SNMP v3 ユーザー名 --password スケーラブル・スイッチの SNMP v3 パスワード --authproto スケーラブル・スイッチの SNMP v3 認証タイプ --sftp SFTP サーバーのホスト名または IP アドレス：ポート番号 --ftpid SFTP サーバーのユーザー名：パスワード

ここでは例として、ASU((Windows 32-bit)を使用した Flex System IB6131 Infiniband スイッチ(90Y3450)または Flex System FC5022 16Gb SAN スケーラブル・スイッチ(88Y6374)への FoD アクティベーション・キー・インストール手順をご案内いたします。

※ ASU を使用せずイーサネットの Flex System ネットワーク・スイッチに FoD ライセンスを適用する方法につきましては、Feature on Demand (FoD) ライセンス・アクティベーション・ガイドを御参照ください。

Feature on Demand (FoD) ライセンス・アクティベーション・ガイド

http://www.lenovojp.com/server/technical/docs/Fod_LicenceActivationGuide_v1.14.pdf

※ こちらの手順では、管理用 PC はスケーラブル・スイッチと SFTP サーバーに接続できるように構成済みとします。

(5)

1 ASU のダウンロードとインストール

次のリンク先から ASU をダウンロード後に管理用 PC にインストールします。

Advanced Settings Utility (ASU)

http://www.ibm.com/support/entry/portal/docdisplay?lndocid=TOOL-ASU

※ ASU の詳しい使用方法に関しましては、上のリンク先から利用可能なユーザーズ・ガイドをご参考ください。

※ こちらの手順では ASU((Windows 32-bit)を使用していますが、ASU((Windows 64-bit)を使用する場合、asu は asu64 になります。

2 FoD アクティベーション・キーの入手

次のリンク先の資料を参考に、FoD アクティベーション・キーを入手します。

Feature on Demand (FoD) ライセンス・アクティベーション・ガイド

http://www.lenovojp.com/server/technical/docs/Fod_LicenceActivationGuide_v1.14.pdf

入手した FoD アクティベーション・キー・ファイルの名前を必要に応じて変更し、ASU のフォルダにコピーします。こちらの手順では、以下のフォルダとファイル名を使用しています。

C:\ASU\flex_system_switch_fod.key

※ Flex System FC5022 16Gb SAN スケーラブル・スイッチ(88Y6374)の場合、上記 FoD ライセンス・アクティベーション・ガイドに従って鍵管理システム（KMS） Web サイトの Request activation key で Brocade WWN/L1D(switchWwn)を入力する必要がありますが、Flex System FC5022 16Gb SAN スケーラブル・スイッチ(88Y6374)へ SSH クライアントで CLI(Command Line Interface)へログイン後、switchshow コマンドを入力すると switchWwn を確認する事ができます。また、ガイドに従ってダウンロードするファイルは Activation_keys.zip になりますが、展開すると ibm_fod_xxxx_x:xx:xx:xx:xx:xx_anyos_noarch.key となりコロンを含むので Windows OS 上等ではエラーが表示されますが、「:」が「_」に変換されます。上記の通りファイルの名前を必要に応じて flex_system_switch_fod.key に変更します。 3 SFTP サーバーの準備こちらの手順では、次の設定値を使用して SFTP サーバーを準備しています。  IP アドレス：192.168.93.252  サブネット・マスク：255.255.255.0  ポート番号：22  ユーザー名：sftpuser  パスワード：sftppass  認証タイプ：SHA1 ハッシュ

(6)

4 スケーラブル・スイッチの SNMP v3 構成

4.1 Flex System IB6131 Infiniband スイッチ(90Y3450)の場合

4.1.1 対象となるスケーラブル・スイッチの Web インターフェースへログイン後、[Setup]から[SNMP]を選択します。

4.1.2 ｢Add New SNMP v3 User｣欄に SNMP v3 の各設定値を入力後に[Add User]をクリックします。

こちらの手順では、次の設定値を使用しています。  Username(ユーザー名)：admin4fod  Authentication password(認証パスワード)：admin4fod  Authentication type(認証タイプ)：md5  Privacy type(プライバシー・タイプ)：des  Privacy password(プライバシー・パスワード)：admin4fod

(7)

4.2 Flex System FC5022 16Gb SAN スケーラブル・スイッチ(88Y6374)の場合

4.2.1 対象となるスケーラブル・スイッチの CLI へ SSH クライアントでログイン後、[snmpconfig ---set snmpv3]コマンドを使用して対話形式で入力し Enter キーを押します。

FC5022:USERID> snmpconfig ---set snmpv3

こちらの手順では、次の設定値を使用しています。  SNMP Informs Enabled (true, t, false, f): [false] t

※ t と入力し Enter キーを押します。

 SNMPv3 user configuration(snmp user not configured in FOS user database will have physical AD and admin role as the default):

User (rw): [snmpadmin2] admin4fod

※ User 2 の User (rw)(ユーザー名)ですが、当ガイドでは snmpadmin2 から admin4fod に変更するため入力し Enter キーを押します。

 Auth Protocol [MD5(1)/SHA(2)/noAuth(3)]: (1..3) [3] 1

※ Authentication type(認証タイプ)を MD5(1)に選択するため、1 と入力し Enter キーを押します。  New Auth Passwd:

※ 表示されませんが、Authentication password(認証パスワード)になりますので、当ガイドでは admin4fod と入力し Enter キーを押します。

 Verify Auth Passwd:

※ New Auth Passwd と同じになります。

 Priv Protocol [DES(1)/noPriv(2)/AES128(3)]): (1..3) [2] 1

※ Privacy Protocol(プライバシー・プロトコル、プライバシー・タイプ)を DES(1)に選択するため、1 と入力し Enter キーを押します。

 New Priv Passwd:

※ 表示されませんが、Privacy password(プライバシー・パスワード)になりますので、当ガイドでは admin4fod と入力し Enter キーを押します。

 Verify Priv Passwd:

※ New Priv Passwd と同じになります。  Engine ID: [0:0:0:0:0:0:0:0:0] ※ 変更せず Enter キーを押します。以降こちらの手順では変更しませんので、[>]が表示されるまで Enter キーを押します。・・・  Committing configuration...done.  FC5022:USERID>

(8)

4.2.2 [snmpconfig ---show snmpv3]コマンドを使用して設定項目確認します。 FC5022:USERID> snmpconfig ---show snmpv3

SNMP Informs = 1 (ON) SNMPv3 USM configuration: ・・・ User 2 (rw): admin4fod Auth Protocol: MD5 Priv Protocol: DES

Engine ID: 00:00:00:00:00:00:00:00:00 ・

・・

FC5022:USERID>

※ こちらの手順では、Flex System IB6131 Infiniband スイッチ(90Y3450)または Flex System FC5022 16Gb SAN スケーラブル・スイッチ(88Y6374)の管理用 IP アドレスとして 192.168.93.127 を使用しています。 5 ASU を使用して FoD インストール状況の確認コマンド・プロンプト起動後、次のコマンドを実行して ASU フォルダに移動します。 cd C:\ASU 次のコマンドを実行して FoD アクティベーション・キーのインストール状況を表示します。

asu fodcfg reportkey --device switch --host 192.168.93.127 --user admin4fod --password admin4fod --authproto md5 --sftp 192.168.93.252:22 --ftpid sftpuser:sftppass

コマンド実行後、次の表示よりライセンス・キーがインストールされていないことを確認します。 IBM Advanced Settings Utility version 9.28.78F

Licensed Materials - Property of IBM

(9)

6 ASU を使用して FoD ライセンス･キーをインストール

コマンド・プロンプト起動後、次のコマンドを実行して ASU フォルダに移動します。

cd C:\ASU

次のコマンドを実行して FoD ライセンス・キーのインストールを行います。

asu fodcfg installkey -f flex_system_switch_fod.key --device switch --host 192.168.93.127 --user admin4fod --password admin4fod --authproto md5 --sftp 192.168.93.252:22 --ftpid sftpuser:sftppass

コマンド実行後、次の表示によりライセンス・キーのインストールが成功したことを確認します。 IBM Advanced Settings Utility version 9.28.78F

Succeeded installing key: flex_system_switch_fod.key.

7 ASU を使用して FoD ライセンス・インストール状況の確認

コマンド・プロンプト起動後、次のコマンドを実行して ASU フォルダに移動します。

cd C:\ASU

次のコマンドを実行して FoD ライセンス・キーのインストール状況を表示します。

asu fodcfg reportkey --device switch --host 192.168.93.127 --user admin4fod --password admin4fod --authproto md5 --sftp 192.168.93.252:22 --ftpid sftpuser:sftppass

コマンド実行後、次の表示よりライセンス・キーがインストールされていることを確認します。 IBM Advanced Settings Utility version 9.28.78F

※ Flex System IB6131 Infiniband スイッチ(90Y3450)の場合以下のように表示されます(xxxxxxxxxxxxxxxxxxx はスイッチ本体の S/N になります)。

1 1 "Activation key is valid" "Flex System IB6131 Infiniband Switch FDR upgrade; xxxxxxxxxxxxxxxxxxx"

※ Flex System FC5022 16Gb SAN スケーラブル・スイッチ(88Y6374)に FC5022 16Gb SAN スケーラブル・スイッチ (UPG 1)(88Y6382)を適用した場合以下のように表示されます。

(10)

EN4093R 10Gb スケーラブル・スイッチ(95Y3309) 、FC5022 16Gb SAN スケーラブル・スイッチ

(88Y6374)/(00Y3324)/(90Y9356) 等の Flex System スイッチの NTP 設定について教えてください。

デフォルトで Flex System スイッチは CMM の時刻に同期する設定がされていますので、Flex System スイッチの NTP の設定は CMM のアドレスが設定されています(この CMM のアドレスは Flex System シャーシ内部の CMM の IPv6 のアドレスが設定されており、CMM の外部の Ethernet ポートに設定可能な IPv6 のアドレスの値とは異なります)。 CMM 以外に NTP サーバーへ直接時刻同期をさせたい場合は、CMM の設定を変更してください。変更方法は、CMM へ Web ブラウザでログインして CMM 管理画面から「Chassis Management > I/O Modules」を選択し、該当スイッチをクリックし、General タブで「Enable sending NTP information to IOM」のチェックを外して apply をクリックしてください（該当するチェック項目が表示されない場合は、CMM のファームウェアを現行バージョンに更新してください）。

下記を御参照ください。

RETAIN tip: H212036 NTP query failed messages on Flex System FC5022 Scalable Switch - Flex Enterprise Chassis

https://www.ibm.com/support/entry/myportal/docdisplay?lndocid=migr-5094699

FC5022 16Gb SAN スケーラブル・スイッチの内部のポート番号について教えてください。

Flex System シャーシ内のスイッチ・ベイ番号、FC5022 16Gb SAN スケーラブル・スイッチの内部のポート番号と、Flex System シャーシ内のノード(x240(8737)等)・ベイ番号、そのノードに装着する FC HBA の I/O 拡張コネクター番号、HBA のポート番号との組み合わせによって接続経路が決まっています。これは物理的な結線ですので変更する事はできません。例スイッチ・ベイ 3 の FC5022 16Gb SAN スケーラブル・スイッチの内部ポート番号 1 ノード・ベイ番号 1 I/O 拡張コネクター番号 2 HBA のポート番号 1 スイッチ・ベイ 3 の FC5022 16Gb SAN スケーラブル・スイッチの内部ポート番号 2 ノード・ベイ番号 2 I/O 拡張コネクター番号 2 HBA のポート番号 1 スイッチ・ベイ 3 の FC5022 16Gb SAN スケーラブル・スイッチの内部ポート番号 3 ノード・ベイ番号 3 I/O 拡張コネクター番号 2 HBA のポート番号 1 ・・・スイッチ・ベイ 3 の FC5022 16Gb SAN スケーラブル・スイッチの内部ポート番号 12 ノード・ベイ番号 12 I/O 拡張コネクター番号 2 HBA のポート番号 1 スイッチ・ベイ 3 の FC5022 16Gb SAN スケーラブル・スイッチの内部ポート番号 13 ノード・ベイ番号 13 I/O 拡張コネクター番号 2 HBA のポート番号 1 スイッチ・ベイ 3 の FC5022 16Gb SAN スケーラブル・スイッチの内部ポート番号 14 ノード・ベイ番号 14 I/O 拡張コネクター番号 2 HBA のポート番号 1 ※ スイッチのポート番号 0 及び 29～48 は外部ポートです。

(11)

※ スイッチのポート番号 15～28 は FC HBA が 4 ポートモデルの場合に接続するための内部ポートです。 ※ x240 等ハーフ・ワイドのノードに PCIe 拡張ノード(81Y8983)を装着し、 I/O 拡張コネクター4 にも FC HBA を

装着する場合には、PCIe 拡張ノード(81Y8983)が装着されている位置のノード・ベイ番号を確認し、上記の例の I/O 拡張コネクター番号 2 を I/O 拡張コネクター4 と置き替えてお考えください。フル・ワイドの x440(7917)についても同様に FC HBA を装着する I/O 拡張コネクター番号がどのノード・ベイ番号に装着するか確認してください。

その他の質問

その他、製品に関する FAQ は次のリンクからご確認ください。･ Flex System 全般に関する FAQ

http://www.lenovojp.com/server/technical/docs/FAQ_FlexSystem_ALL.pdf ･ Flex System Chassis Management Module（CMM）に関する FAQ

http://www.lenovojp.com/server/technical/docs/FAQ_FlexSystem_CMM.pdf ･ IBM Flex System コンピュート・ノード (x220/x240/x440)に関する FAQ

http://www.lenovojp.com/server/technical/docs/FAQ_FlexSystem_Compute-node.pdf ･ Flex System スイッチ・モジュールに関する FAQ

http://www.lenovojp.com/server/technical/docs/FAQ_FlexSystem_Switch.pdf

･ IBM Flex System Manager（FSM） 1.1.x および 1.2.x 、1.3 FAQ （2013 年 11 月版） http://www.lenovojp.com/server/technical/docs/FAQ_FlexSystem_FSM.pdf
