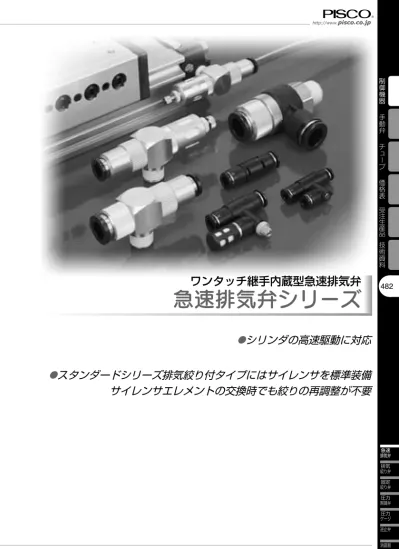

ワンタッチ継手内蔵型急速排気弁
急速排気弁シリーズ
●シリンダの高速駆動に対応
●スタンダードシリーズ排気絞り付タイプにはサイレンサを標準装備
サイレンサエレメントの交換時でも絞りの再調整が不要
483 継 手 制 御 機 器 流量 制御弁 流量制御弁 耐腐蝕用 流量制御弁 クリーン 流量制御弁 耐スパッタ ニードル 弁 ニードル弁 耐腐蝕用 ニードル弁 クリーン 急速 排気弁 固定式 流量制御弁 ニードル弁 耐スパッタ 484 価 格 表 チ ュ ー ブ 手 動 弁 制 御 機 器 受 注 生 産 品 技 術 資 料 急速 排気弁 排気 絞り弁 固定 絞り弁 圧力 制御弁 圧力 ゲージ 逆止弁 消音器 ■ スタンダードシリーズの注文形式（例） 01 EQ C 04 ① . 有効断面積 記 号 01 02 03 有効断面積 8mm2 16mm2 30mm2 急速排気弁 ① 有効断面積 ⑦ 排気側チューブサイズ ⑥ 排気側形状 P 01 C ⑥ 08 ⑦ ② イン側形状 ③ イン側チューブ・ネジサイズ ⑤ アウト側チューブ・ネジサイズ ④ アウト側形状 ③ . イン側チューブ・ネジサイズ チューブサイズ(mm) 管用テーパネジ 記 号 04 06 08 10 12 01 02 03 04 サイズ ø4 ø6 ø8 ø10 ø12 R1/8 R1/4 R3/8 R1/2 ② . イン側形状 C：ワンタッチ継手タイプ P：管用テーパネジタイプ ④ . アウト側形状 C：ワンタッチ継手タイプ P：管用テーパネジタイプ ⑤ . アウト側チューブ・ネジサイズ チューブサイズ(mm) 管用テーパネジ 記 号 04 06 08 10 12 01 02 03 04 サイズ ø4 ø6 ø8 ø10 ø12 R1/8 R1/4 R3/8 R1/2 ⑥ . 排気側形状 C：ワンタッチ継手タイプ E：排気絞り弁付タイプ ⑦ . 排気側チューブサイズ（排気側形状：ワンタッチ継手タイプのみ ) 記 号 08 10 12 サイズ(mm) ø8 ø10 ø12
483 継 手 制 御 機 器 流量 制御弁 流量制御弁 耐腐蝕用 流量制御弁 クリーン 流量制御弁 耐スパッタ ニードル 弁 ニードル弁 耐腐蝕用 ニードル弁 クリーン 急速 排気弁 固定式 流量制御弁 ニードル弁 耐スパッタ 484 価 格 表 チ ュ ー ブ 手 動 弁 制 御 機 器 受 注 生 産 品 技 術 資 料 急速 排気弁 排気 絞り弁 固定 絞り弁 圧力 制御弁 圧力 ゲージ 逆止弁 消音器 ■ 仕様 使用流体 空気 使用圧力範囲 0.1∼0.7MPa 耐圧 1.35MPa 使用温度範囲 5∼60ºC(配管内の凍結無き事) 最低作動圧力 0.05MPa ■ 構造図（入力ポート継手、出力ポートネジ、排気絞り付排気ポートタイプの場合） シーロック加工 チューブ エレメント (PVF) Oリング (NBR) ネジ本体 (アルミニウム) ガイドリング (黄銅、無電解ニッケルメッキ) ロックナット (アルミニウム) 表示記号 チューブエンド スライド(黄銅、無電解ニッケルメッキ) 記 号 形 状 記 号 形 状 記 号 形 状 U ユニオンストレート大気開放型 Y トリプルユニオン集中排気型 E ユニオンストレート排気絞り付大気開放型 ① . 形状 ■ ミニシリーズの注文形式（例） U EQ 6 急速排気弁 ① 形状 ② チューブサイズ ② . チューブサイズ 記 号 4 6 サイズ(mm) ø4 ø6 サイレンサカバー (アルミニウム) 金属本体 (アルミニウム) 継手本体 (アルミニウム) ロック爪 (ステンレス) 開放リング (POM) 弾性体スリーブ (NBR) 入力ポート→ ↓ 出力ポート 排気ポート → 弁体 (HNBR)
485 継 手 制御機器 流量 制御弁 流量制御弁 耐腐蝕用 流量制御弁 クリーン 流量制御弁 耐スパッタ ニードル 弁 ニードル弁 耐腐蝕用 ニードル弁 クリーン 急速 排気弁 固定式 流量制御弁 ニードル弁 耐スパッタ 486 価格表 チューブ 手動弁 制御機器 受注生産品 技術資料 急速 排気弁 排気 絞り弁 固定 絞り弁 圧力 制御弁 圧力 ゲージ 逆止弁 消音器 個別注意事項 ご使用の前に必ずお読みください。安全上のご注意、掲載製品の共通注意事項については、P.23 ∼ P.27、 制御の共通注意事項については P.367 ∼ P.368 をご確認ください。 警 告 1. 排気絞り付タイプでアクチュエータの速度を調整する際、本体のスライドを全閉状態から徐々に開いて 調整してください。スライド弁が開いているとアクチュエータが飛び出す危険性があります。又、排気 絞り付タイプ以外は、安全をご確認の上作動させてください。 2. 樹脂本体が回転する製品は強制的に揺動、回転させないでください。本体の破損、漏れの原因となる危 険性があります。 注 意 1. 急速排気弁のサイレンサエレメントの目詰まりにより排気抵抗が上がります。目詰まりによりシステム 全体の機能低下の原因となる可能性があります。 2. シャトル弁として使用される場合は、必ず差圧を設けてください。差圧が無いと誤作動の原因となりま す。(EQY タイプはシャトル弁として使用しないでください。) 3. エレメントの交換後、サイレンサカバーを手締めにて確実に固定してください。尚、急速排気弁ミニタ イプのエレメント交換は、できませんのでご注意ください。 4. 本体の取付けは、外径六角部、又は外径四角部を利用し、適正な工具を使用し制御の共通注意事項 注意 2 を確認の上行ってください。 5. 樹脂本体が回転しない製品の配管の取出方向は、本体の締付けトルク範囲内で調節してください。 ■ 制御方法（使用例） 電磁弁 シリンダ 大流量 スピードコントローラ 急速排気弁 IN EX OUT シリンダへ エアを供給 ① ② シリンダの エアを排気 ①.IN から入ったエアをシリンダへ供給します。 ②. シリンダからの排気は電磁弁を経由せず直接排気します。 ※. 大流量スピードコントローラとの組み合わせで、より効率 よくエアを排気できます。 エアの流れ ①.IN → OUT ②.OUT → EX
485 継 手 制御機器 流量 制御弁 流量制御弁 耐腐蝕用 流量制御弁 クリーン 流量制御弁 耐スパッタ ニードル 弁 ニードル弁 耐腐蝕用 ニードル弁 クリーン 急速 排気弁 固定式 流量制御弁 ニードル弁 耐スパッタ 486 価格表 チューブ 手動弁 制御機器 受注生産品 技術資料 急速 排気弁 排気 絞り弁 固定 絞り弁 圧力 制御弁 圧力 ゲージ 逆止弁 消音器 形 状 掲載ページ IN 側チューブサイズ R1/8 R1/4 R3/8 R1/2OUT側ネジサイズ チューブサイズEX側 EQ P.489 4 ● 8 入力・排気ボート継手 6 ● 出力ポートネジタイプ ● ● 10 (集中排気) 8 ● ● 10 ● ● ● 12 12 ● ● ● ■ 標準サイズ一覧表 スタンダードシリーズ ミニシリーズ 形 状 掲載ページ チューブ外径 4 6 EQU ユニオンストレート大気開放 P.491 ● ● EX IN OUT 形 状 掲載ページ IN 側ネジサイズ 6OUT側チューブサイズ8 10 12 チューブサイズEX側 EQ P.489 R1/8 ● 8 出力・排気ボート継手 ● ● 10 入力ポートネジタイプ R1/4 ● ● (集中排気) R3/8 ● ● 12 R1/2 ● ● EX IN OUT 形 状 掲載ページ IN 側チューブサイズ OUT側ネジサイズ R1/8 R1/4 R3/8 R1/2 EQ P.490 4 ● 入力ボート継手 6 ● ● 排気ポートネジ 8 ● ● 排気絞り付タイプ 10 ● ● ● (大気開放) 12 ● ● ● EX IN OUT 排気絞り付 EX IN OUT 形 状 掲載ページ チューブ外径 4 6 EQY トリプルユニオン集中排気 P.491 ● ● EX IN OUT 形 状 掲載ページ チューブ外径 4 6 EQE ユニオンストレート排気絞り付大気開放 P.492 ● ● EX IN OUT 排気絞り付
487 継 手 制御機器 流量 制御弁 流量制御弁 耐腐蝕用 流量制御弁 クリーン 流量制御弁 耐スパッタ ニードル 弁 ニードル弁 耐腐蝕用 ニードル弁 クリーン 急速 排気弁 固定式 流量制御弁 ニードル弁 耐スパッタ 488 価格表 チューブ 手動弁 制御機器 受注生産品 技術資料 急速 排気弁 排気 絞り弁 固定 絞り弁 圧力 制御弁 圧力 ゲージ 逆止弁 消音器 ■ 速度調整方法 ( 排気絞り付タイプのみ ) 1. 駆動機器の速度調整 ①.速度を速くする場合 急速排気弁の排気絞り付タイプのスライドを全閉 状態から反時計方向に廻わしていくと駆動機器の 戻りの速度が速くなります。希望する速さになり ま し た ら、 必 ず ロ ッ ク ナ ッ ト を 締 め て 速 度 設 定 が 狂 わ な い よ う に し てください。 ②.速度を遅くする場合 急速排気弁の排気絞り付タイプのスライドを廻し 過ぎたら(戻りの速度が速くなり過ぎたら)時計方 向に廻わしていくと戻りの速度が遅くなります。 希望する速さに なりましたら、 必ずロックナッ トを締めて速度 設定が狂わない ようにしてくだ さい。 ■ サイレンサエレメント交換方法(スタンダードシリーズの排気絞り付タイプのみ 1. サイレンサエレメントの交換 ①. サイレンサカバーを反時計方向に廻し、取外しま す。 ②.サイレンサエレメントを取外します。 ③. 新しいサイレンサエレメントを金属本体の根元ま で押込みます。 ④. サイレンサカバーを時計方向に止まるまで廻し、 取付けます。 ※. サイレンサエレメントを交換する時は、必ずエア を切ってから行ってください。又、スライドを固 定したまま交換できますので、再度速度調整する 必要がありません。 サイレンサエレメント 形 式 交換エレメント形式 EQ 01-C□P□E EQSE-01E EQ 02-C□P□E EQSE-02E EQ 03-C□P□E EQSE-03E サイレンサカバー 金属本体
487 継 手 制御機器 流量 制御弁 流量制御弁 耐腐蝕用 流量制御弁 クリーン 流量制御弁 耐スパッタ ニードル 弁 ニードル弁 耐腐蝕用 ニードル弁 クリーン 急速 排気弁 固定式 流量制御弁 ニードル弁 耐スパッタ 488 価格表 チューブ 手動弁 制御機器 受注生産品 技術資料 急速 排気弁 排気 絞り弁 固定 絞り弁 圧力 制御弁 圧力 ゲージ 逆止弁 消音器 ■ 接続部着脱方法 1. チューブの着脱方法 ①.チューブの装着 急速排気弁(ワンタッチ継手付急速排気弁)は、チューブをチューブエ ンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブ の外周をシールします。 装着の際は、継手の共通注意事項「2.チューブ装着上の注意」を参考 に装着してください。 ②.チューブの取外し チューブを取外す場合、開放リングを押すことによりロック爪が開き、 チューブを抜くことができます。 取外しの際は、必ずエアを止めてから行ってください。 2. ネジの締付方法 ①. ネジの締付け ネジの締付けは、外径六角部、又は外径四角部をスパナで締付けます。( 詳細は、 本文を参照ください。) 締付ける際は、制御の共通注意事項「2. 本体取付上の注意」の表 . 推奨締付け トルクを参考に締付けてください。 外径六角締付けの場合 ■ 適用チューブ及び関連商品 ポリウレタンチューブ………P.596 ナイロンチューブ…………P.608
489 継 手 制 御 機 器 流量 制御弁 流量制御弁 耐腐蝕用 流量制御弁 クリーン 流量制御弁 耐スパッタ ニードル 弁 ニードル弁 耐腐蝕用 ニードル弁 クリーン 急速 排気弁 固定式 流量制御弁 ニードル弁 耐スパッタ 価格表ページのご案内です。 ￥ P.000 P.000グラフ 特性グラフページのご案内です。 490 価 格 表 チ ュ ー ブ 手 動 弁 制 御 機 器 受 注 生 産 品 技 術 資 料 急速 排気弁 排気 絞り弁 固定 絞り弁 圧力 制御弁 圧力 ゲージ 逆止弁 消音器 ホームページにてCADデータを提供しております。 CAD CAD 3D ホームページにて3D CADデータを提供しております。 EQ 単位：mm 形 式 チューブ外径 øD1 チューブ外径øD2 R A B L1 L2 チューブエンドC1 チューブエンドC2 E1 E2 □F 有効断面積(mm2) 質量 (g) ファイル名CAD IN→OUT OUT→EX EQ01-C04P01C08 4 8 1/8 8 25.5 21.5 14 10.9 18.2 46.5 23.8 15 4 9 19 CRE-001 EQ01-C06P01C08 6 11.7 46.8 24.1 6 EQ02-C06P01C10 6 10 1/8 8 29 25 16 11.7 20.7 54.4 28.1 18 9 16 27 EQ02-C06P02C10 1/4 11 31 29 EQ02-C08P01C10 8 1/8 8 29 18.2 59.7 33.4 12 31 EQ02-C08P02C10 1/4 11 31 33 EQ03-C10P02C12 10 12 1/4 11 40.5 34.5 22 20.7 23.3 74.6 42.8 25 24 34 69 EQ03-C10P03C12 3/8 12 34.2 21.7 25 35 72 EQ03-C10P04C12 1/2 15 42.5 34.3 21.8 27 37 77 EQ03-C12P02C12 12 1/4 11 40.5 34.5 22 23.3 76.2 44.4 25 34 73 EQ03-C12P03C12 3/8 12 34.2 21.7 26 35 75 EQ03-C12P04C12 1/2 15 42.5 34.3 21.8 28 37 80 ※.テーパネジタイプのL1、L2寸法は、ねじ締付け後の参考寸法です R ø D 1 ø D 2 B L1 L2 A E1 E2 C1 C2 □F ￥ P.734 CAD
入力・排気ポート継手、出力ポートネジ
集中排気型
グラフ P.493 EQ 単位：mm形 式 チューブ外径øD1 チューブ外径øD2 R A B L1 L2 øP1 øP2チューブエンドC1 チューブエンドC2 J 対辺H 有効断面積IN→OUT OUT→EX(mm2) 質量(g) ファイル名CAD
EQ01-P01C06C08 6 8 1/8 8 43.2 39.2 14.9 12.4 18.4 17 18.2 25.5 14 5.5 6.5 22 CRE-002 EQ02-P01C06C10 6 10 1/8 8 50.3 46.3 18.8 14.4 22 17 20.7 29 17 8 9 33 EQ02-P01C08C10 8 18.1 28.9 10 12 EQ02-P02C06C10 6 1/4 11 53.3 47.3 19.7 17 29 8 9 35 EQ02-P02C08C10 8 18.1 28.9 10 12 EQ03-P03C10C12 10 12 3/8 12 64.2 57.9 22.5 17.6 28 20.2 23.3 33.6 22 21 24 75 EQ03-P03C12C12 12 64.3 58 24.2 21 23.4 36.4 22 27 78 EQ03-P04C10C12 10 1/2 15 67.2 59 23.6 17.6 20.2 33.6 21 24 81 EQ03-P04C12C12 12 67.3 59.1 25.3 21 23.4 36.4 23 27 84 ※.テーパネジタイプのL1、L2寸法は、ねじ締付け後の参考寸法です。 R øD1 øP1 ø D 2 ø P 2 B J C 1 L1 A H C2 L2 ￥ P.734 CAD
入力ポートネジ、出力・排気ポート継手
集中排気型
グラフ P.493 ■ スタンダードシリーズ489 継 手 制 御 機 器 流量 制御弁 流量制御弁 耐腐蝕用 流量制御弁 クリーン 流量制御弁 耐スパッタ ニードル 弁 ニードル弁 耐腐蝕用 ニードル弁 クリーン 急速 排気弁 固定式 流量制御弁 ニードル弁 耐スパッタ 価格表ページのご案内です。 ￥ P.000 P.000グラフ 特性グラフページのご案内です。 490 価 格 表 チ ュ ー ブ 手 動 弁 制 御 機 器 受 注 生 産 品 技 術 資 料 急速 排気弁 排気 絞り弁 固定 絞り弁 圧力 制御弁 圧力 ゲージ 逆止弁 消音器 ホームページにてCADデータを提供しております。 CAD CAD CAD 3D ホームページにて3D CADデータを提供しております。 EQ R ø D B A ø P E1 E2 E3 C □F L1 L2 ￥ P.734 CAD
入力ポート継手、出力ポートネジ
排気絞り付 大気開放型
グラフ P.493 単位：mm形 式 チューブ外径øD R A B L1 L2 øP チューブエンドC max. min.E1 E2 E3 □F 有効断面積IN→OUT OUT→EX(mm2) 質量(g) ファイル名CAD
EQ01-C04P01E 4 1/8 8 25.5 21.5 14 15 10.9 66.7 61.8 54.3 23.8 15 4 8 23 CRE-003 EQ01-C06P01E 6 1/8 8 25.5 21.5 14 15 11.7 67 62.1 54.6 24.1 15 6 8 23 EQ02-C06P01E 29 25 16 18 77.4 71.6 63.1 28.1 18 9 15 35 EQ02-C06P02E 1/4 11 31 37 EQ02-C08P01E 8 1/8 8 29 25 16 18 18.2 82.7 76.9 68.4 33.4 18 12 15 39 EQ02-C08P02E 1/4 11 31 41 EQ03-C10P02E 10 1/4 11 40.5 34.5 22 25 20.7 112.7 105.3 95.8 42.8 25 24 31 97 EQ03-C10P03E 3/8 12 34.2 21.7 25 98 EQ03-C10P04E 1/2 15 42.5 34.3 21.8 27 34 102 EQ03-C12P02E 12 1/4 11 40.5 34.5 22 25 23.3 114.3 106.9 97.4 44.4 25 25 31 99 EQ03-C12P03E 3/8 12 34.2 21.7 26 102 EQ03-C12P04E 1/2 15 42.5 34.3 21.8 28 34 106 ※.テーパネジタイプのL1、L2寸法は、ねじ締付け後の参考寸法です。
491 継 手 制 御 機 器 流量 制御弁 流量制御弁 耐腐蝕用 流量制御弁 クリーン 流量制御弁 耐スパッタ ニードル 弁 ニードル弁 耐腐蝕用 ニードル弁 クリーン 急速 排気弁 固定式 流量制御弁 ニードル弁 耐スパッタ 価格表ページのご案内です。 ￥ P.000 P.000グラフ 特性グラフページのご案内です。 492 価 格 表 チ ュ ー ブ 手 動 弁 制 御 機 器 受 注 生 産 品 技 術 資 料 急速 排気弁 排気 絞り弁 固定 絞り弁 圧力 制御弁 圧力 ゲージ 逆止弁 消音器 ホームページにてCADデータを提供しております。 CAD CAD 3D ホームページにて3D CADデータを提供しております。 EQU 単位：mm
形 式 チューブ外径øD B L øP1 øP2 øP3 チューブエンドC IN→OUT OUT→EX有効断面積(mm2) 質量(g) ファイル名CAD
EQU-4 4 34.6 11 8.4 10 9 11 1.8 1.8 3.3 EQU-4 EQU-6 6 37 12 10.4 12 11 11.6 4 4 4.9 EQU-6 ø P 2 ø P 3 2-ø D ø P 1 B 2-C 15 L
ユニオンストレート
大気開放型
■ ミニシリーズ Mini EQY 単位：mm形 式 チューブ外径øD B L1 L2 L3 øP1 øP2 øP3 øP4 チューブエンドC E IN→OUT OUT→EX有効断面積(mm2) 質量(g) ファイル名CAD
EQY-4 4 34.6 29.9 18.5 13.8 10 9 8.4 9 11 11 1.8 1.8 5.2 EQY-4 EQY-6 6 37 32 20 15 12 11 10.4 11 11.6 13 4 4 7.6 EQY-6 ø P 3 ø P 2 3-ø D ø P 1 E ø P 4 B L2 3-C L3 L1
トリプルユニオン
集中排気型
Mini ￥P.734 P.493グラフ 3DCADCAD CAD
￥
491 継 手 制 御 機 器 流量 制御弁 流量制御弁 耐腐蝕用 流量制御弁 クリーン 流量制御弁 耐スパッタ ニードル 弁 ニードル弁 耐腐蝕用 ニードル弁 クリーン 急速 排気弁 固定式 流量制御弁 ニードル弁 耐スパッタ 価格表ページのご案内です。 ￥ P.000 P.000グラフ 特性グラフページのご案内です。 492 価 格 表 チ ュ ー ブ 手 動 弁 制 御 機 器 受 注 生 産 品 技 術 資 料 急速 排気弁 排気 絞り弁 固定 絞り弁 圧力 制御弁 圧力 ゲージ 逆止弁 消音器 ホームページにてCADデータを提供しております。 CAD CAD CAD 3D ホームページにて3D CADデータを提供しております。 EQE 単位：mm
形 式 チューブ外径øD B L1 L2 L3 max. min.L4 øP1 øP2 øP3 チューブエンドC E 有効断面積(mmIN→OUT OUT→EX2) 質量(g) ファイル名CAD
EQE-4 4 44.7 34.6 28.6 18.5 17.4 13.5 9 10 8.4 11 11 1.8 1.7 8.3 EQE-4 EQE-6 6 46.4 37 29.4 20 19 14 11 12 10.4 11.6 13 4 3.2 12 EQE-6 ø P 2 ø P 1 ø P 3 E L4 ø 10 2-ø D L2 B 2-C L3 L1
ユニオンストレート
排気絞り付大気開放型
Mini ￥493 継 手 制御機器 流量 制御弁 流量制御弁 耐腐蝕用 流量制御弁 クリーン 流量制御弁 耐スパッタ ニードル 弁 ニードル弁 耐腐蝕用 ニードル弁 クリーン 急速 排気弁 固定式 流量制御弁 ニードル弁 耐スパッタ ■ 流量特性 ニードル回転数 有 効 断 面 積 (m m 2) 流 量 (l /m in (A N R )) ( 0. 5M P a ) 1 1 50 100 150 200 2 3 0 2 3 4 5 6 7 8 9 10 11 12 13 400 450 300 200 100 350 250 150 50 0.1 0 0.2 0.3 0.4 0.5 0.6 0.7 圧力 (MPa) 流 量 (l /m in (A N R )) EQU-4:IN→O UT EQY-4:IN→O UT EQY-4:OUT→EXH
EQU-6 :IN→O UT EQY-6 :IN→O UT EQY-6 :OUT→ EXH EQ E-6:O UT→ EXH EQE-4 :OUT →EXH ニードル回転数 流 量 (l /m in (A N R )) ( 0. 5M P a ) 2 1 50 100 150 0 345 6 7 8 9 1011121314 全開 有 効 断 面 積 (m m 2) 6 10 8 2 4 EQ 01-C04P 01E EQ 01-C06P 01E ニードル回転数 流 量 (l /m in (A N R )) ( 0. 5M P a ) 2 1 500 1000 1500 2000 0 345 6 7 8 9 1011121314 全開 有 効 断 面 積 (m m 2) ニードル回転数 流 量 (l /m in (A N R )) ( 0. 5M P a ) 2 1 200 400 600 800 1000 0 345 6 7 8 9 10111213 全開 有 効 断 面 積 (m m 2) EQ 02-C 06P0 1E EQ 02-C 08P0 2E 6 10 12 14 16 8 2 4 30 10 20 EQ 03-C 10P0 4E EQ 03-C 12P0 4E EQ03 -C10 P02E EQ03 -C12 P03E ミニタイプ スタンダードタイプ
