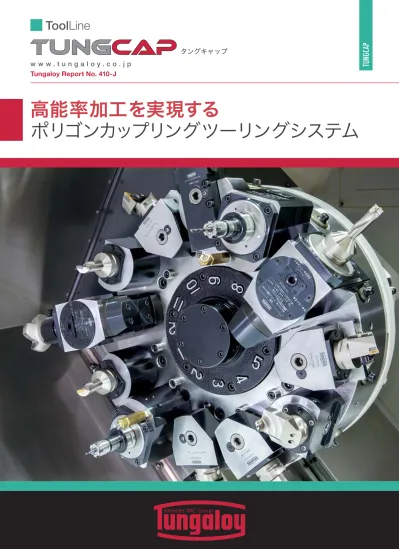

Tungaloy Report No. 410-J

高能率加工を実現する

ポリゴンカップリングツーリングシステム

w w w . t u n g a l o y . c o . j p

ToolLine

様々な工作機械での生産性の向上を実現！

クイックチェンジシャンク （PSC規格互換工具）

センタリング

機能向上

ATCのための

グリップ溝

ATCポジショニング溝

切削油剤供給穴

ポリゴンテーパー面で

刃先を位置決め

繰り返し刃先位置精度

繰り返し刃先位置

精度 2 μm以内

２面拘束

端面＆テーパ面

２面拘束

端面＆テーパ面

高いクランプ力

高能率加工とダウンタイムの

短縮を実現！

高剛性

高精度

- ポリゴンテーパとフランジ端面の２面拘束により高クランプ剛性を実現

- 同一工具交換時の繰り返し刃先位置精度は、 2

μm

以内

- ポリゴン形状により、切削トルクが均等配分され、センタリング機能が向上。

2 μm以内

2 μm以内

2 μm以内

A C C E L E R A T E D M A C H I N I N G

0%

10%

20%

30%

40%

50%

60%

70%

80%

90%

100%

12 10 8 6 4 2 0

47

35

18

15

19

13

25

7

8

13

従来

切削時間

（加工数増）

ワーク脱着時間

_{（加工数増）}

    計測

  時間

（計測

回数減）

工具交換

時間

（時間短縮）

メンテ

ナンス

時間

- 工具交換時間を短縮・・・機上での刃具交換が不要

- 機外での刃先計測により試削り不要・・・高精度一発加工

- 計測・補正ミスなどによる不良品の削減

ダウンタイムを大幅削減

CNC タレット旋盤加工での飛躍的な生産性の向上

機械の稼働率の内訳

機外計測

測定データをインプット

短時間で工具を交換

高精度一発加工

ダウンタイム

交換時間

1/10

工具交換時間 (min)

従来

使用時

A C C E L E R A T E D M A C H I N I N G

- エクステンションアダプタやリダクションアダプタの

使用で工具干渉を回避する最適な突出し長さを選択

- モジュラシステムとして使用することにより、多様な

加工に対応可能

- HSK やBT２面拘束機に対応するアダプタも設定

１台の機械で旋削加工とマシニング加工が可能な

複合機による高能率加工に対応

容易な工具管理

最適ツーリング

あらゆる加工に対応

複合機用・B軸45 型カッティング・ヘッド

- B軸の径方向ストロークが広がる

- 切削抵抗が分割され重切削が可能

- コーナー部 加工の干渉がない

複合加工機用ツーリング

7 MPa

0 0.1 0.2 0.3 10 20 30 40 50 0 0.1 0.2 0.3 10 20 30 40 50 0 0.1 0.2 0.3 10 20 30 40 50

Vc = 250 m/min

ap = 2.0 mm

f = 0.3 mm/rev

Vc = 200 m/min

ap = 2.0 mm

f = 0.3 mm/rev

Vc = 50 m/min

ap = 2.0 mm

f = 0.2 mm/rev

SCM440

SUS304

Inconel 718

T U N G A L O Y

tung

T

jet

u r n

tung

T

jet

u r n

常圧外部給油

切削熱を下げて、工具摩耗を抑制させて長寿命化

- 切りくず処理性が難しいインコネルやチタン材などの

耐熱合金で効果を発揮

高圧クーラントを使用することで、難削材などの

切りくずを細分化

2方向からの切削油供給で高能率と

長寿命化を最大限に発揮

- 冷却効果により切削速度150 - 200%アップも可能

- ステンレス鋼や合金鋼でも150 - 200%の寿命延長

- 伸縮ノズルチューブにより確実に切削油を刃先へ供給

外部給油 0.7MPa / 内部 7MPa / 内部 外部給油 0.7MPa / 内部 7MPa / 内部 外部給油 0.7MPa / 内部 7MPa / 内部 最大逃 げ面最大摩耗幅 VB max (mm) 最大逃 げ面最大摩耗幅 VB max (mm) 最大逃 げ面最大摩耗幅 VB max (mm)

A C C E L E R A T E D M A C H I N I N G

TJS40K TJS40K TJS30K TJS30K TJS20K TJS20K 40 30 20 10 0 6 5 4 3 2 1 0.2 - 1.5 mm 0.2 - 1.5 mm 1.6 - 2.5 mm 1.6 - 2.5 mm 2.6 - 3.5 mm 2.6 - 3.5 mm

工具径と回転速度の関係

被削材： 鋼 切削速度： Vc = 180 m/min

機械

主軸

機械主軸からホルダに

クーラントが供給される

回転数の

無線発信機

クランプ機構

高精度

ベアリング機構

工具交換時の

回転ロック機構

専用タービン

既存機械での高速回転、

高能率加工を実現!

小径工具の長寿命、安定加工を提案!

省エネルギー

- クーラント圧で専用タービンを回転させる独

創的な機構により、小径工具の高速回転、

高能率加工が可能。

- 回転数のモニタリングが可能。

- 小径工具の加工条件の適正化とジェット

クーラント機構による冷却効果で、長寿命、

安定加工を実現。

- クーラント圧のみで工具を回転させるため、

省エネルギーを実現。

（機械側主軸を回転させないで使用します）

工具径 øDc (mm) 回転数 n (K min -1)

TungCap Tooling

C*PCLNR/L*****-**-CHP C*PDJNR/L*****-**-CHP C4PDUNR/L-11 C4SWLXR11070-04 TUNGDRILL TUNGSIX-DRILL C*PWLNR/L*****-**-CHP C*PCLNR/L*****-12N C*PDJNR/L*****-15N C*AWLNR/L*****-**N C4ATJNR/L 27050-16N C4PTJNR/L 27050-1104N C*ACLNR/L*****-**N C*ADJNR/L*****-**N C*ABB**-** C*ADI** C*ADUNR/L*****-15 C4SDXXR*****-07 C*CER/L*****-16ERN C6PCMNN**-CHP C6PDMNL**-CHP C*PVJNR/L*****-16-CHP C*SVJCR/L*****-16N C*CHSR/L*****N C*ASHR/L*** C*ADES-20 C*ADNNN00***-15N C4PCLNR/L*****-** C4SVQBR*****-** C*TDX***L***-3 C*AVJNR/L*****-16N C*SVVCN00***-16N C*ASHA20 C*ADE-**R/L C*ASHR/L**-45 DGS, SGS, DGM, SGM, DTX, DTE, DGG, DTR, SGN CN**1204 CN**0904 VB**1103** VB**1604** DN**1504 DX**0703**L-** 16ER/L*** DN**1104 WX**0403**L-** DN**1504** (DN**1506**) VN**1604** VC**1604** WN**0804 WN**0604 TN**1604 TN**1104 C*ACLNN00***-**N C*ACLNN00***V-**N CN**1204 CN**0904 C*CHFVR/L*****N DRILLMEISTERS C*ACLNN00***-**N C6PCMNN**-C C6PDMNL** CHP C*AVJNR/L*****-16N C*PVJNR/L*****-16-CHP C4ATJNR/L C4PTJNR/L C*PWLNR/L*****-**-CHP C4SDXXR*****-07 C4SVQBR***** ** C4SWLXR11070-04 C*TDX***L***-3 tung

T

jetu r n tung

T

jetu r n tung

jetu r n

T

tung

T

jetu r n tung

T

jetu r n tung

jetu r n

T

旋削工具

エンドミル用サイドロックホルダ （ウェルドンシャンク対応） C*EM**X** ドリル用サイドロックホルダ （ホイッスルノッチシャンク対応） C*EM**X**E ボーリングバー 板バイト 外径切削用バイト 突っ切り板バイト用 アダプタ スリーブ SC****** ボーリングバー アダプタ

外径 ・ 端面旋削用

カッティング

ヘッド

内径加工用

カッティング

ヘッド

外径ねじ切り用

カッティング

ヘッド

溝入れ加工用

カッティング

ヘッド

外径加工

角バイト用

アダプタ

TUNG CAP ツ

TungDrill Twistedドリル

g System for Multi -Tasking Machine

C*EM**X** C*MAXIN**X*** SC******* C*SEM**X**C C*FM**X** C*ODP**X** TJS**KC*L/R C*EPA**M***R**L*** C6TLA15M***R**L*** C*TDX***L***-3 C*EM**X**E C*ER**X*** C*ER**X***M ADJC*ER32 C*SRKIN*X** ER****** ER******

C*EX***

C*-C*RE-***

C6TLA15M***R**L*** C*TDX***L***-3 TUNGSHRINK C*EPA**M***R**L***

回転工具

工具主軸

エクステンション アダプタ

フェースミルホルダ サイドカッタ用ホルダ 先端交換式モジュラ ホルダ スピンジェット 高速スピンドル タングトライ TungDrill Twistedドリル エンドミル用 サイドロックホルダ （ウェルドンシャンク対応） ドリル用 サイドロックホルダ （ホイッスルノッチシャンク対応） ERコレット チャックホルダ センタリング調整 コレットチャック 焼きばめホルダ ERコレット ERコレット

リダクション アダプタ

パワーチャック アダプタ パワーチャック用 コレット

クランプ治具

タングトライ

ーリング システム図

Tu n g Ca p C - AC L N R / L

øD

L

1

L

2

f

ød

1

ød

2

r

ε C3ACLNR/L22040-0904N 32 40 20 22 110 121 0.8 CN**0904**E C4ACLNR/L27050-0904N 40 50 25 27 140 110 0.8 CN**0904**E C4ACLNR/L27050-12N 40 50 25 27 140 110 0.8 CN**1204... C5ACLNR/L35060-12N 50 60 32 35 165 110 0.8 CN**1204... C6ACLNR/L45065-12N 63 65 41 45 190 125 0.8 CN**1204... C6ACLNR/L45065-0904N 63 65 35 45 190 110 0.8 CN**0904**E

Min. ød

1

L

2

Min. ød

2

L

1

f

ø

D

Tu n g Ca p C - P C L N R / L

øD

L

1

L

2

f

ød

1

ød

2

r

ε C5PCLNR/L35060-12 (1) 50 60 32 35 - - 0.8 CN**1204... C5PCLNR/L35060-12N (2) 50 60 32 35 165 110 0.8 CN**1204... C6PCLNR/L45065-12 (1) 63 65 41 45 - - 0.8 CN**1204... C6PCLNR/L45065-12N (2) 63 65 41 45 190 125 0.8 CN**1204...

L

2

L

1

f

ø

D

95°

95°

95°

95°

Min. ød

1

Min. ød

2

外径旋削ホルダ - 外径・端面切削（A 形、ダブルクランプ式）

形 番

インサート

本図は右勝手 (R) を示す。 本図は右勝手 (R) を示す。 7 MPa クーラント対応品

外径旋削ホルダ - 外径・端面切削（P 形、レバーロック式）

形 番

インサート

(1) 3 MPa クーラント対応品 (2) 7 MPa クーラント対応品 ød1、ød2の未記入アイテムは内径加工が不可能

工具部品

P23

A C C E L E R A T E D M A C H I N I N G

Min. ød

1

Min. ød

2

Tu n g Ca p C - P C L N R / L- C H P

øD

L

1

L

2

f

ød

1

ød

2

r

ε C4PCLNR/L27050-0904-CHP 40 50 25 27 140 110 0.8 CN**0904**E C4PCLNR/L27050-12-CHP 40 50 25 27 140 110 0.8 CN**1204... C5PCLNR/L35060-12-CHP 50 60 30 35 165 110 0.8 CN**1204... C6PCLNR/L45065-0904-CHP 63 65 35 45 190 110 0.8 CN**0904**E C6PCLNR/L45065-12-CHP 63 65 35 45 190 110 0.8 CN**1204...

L

1

f

ø

D

L

2

d

1

L

1

tung

T

jet

u r n

95°

95°

Tu n g Ca p C - AC M N N

øD

L

1

f

ød

1

r

ε C6ACMNN00100-0904N 63 100 0 110 0.8 CN**0904**E C6ACMNN00140-0904N 63 140 0 110 0.8 CN**0904**E C6ACMNN00100-12N 63 100 0 110 0.8 CN**1204... C6ACMNN00140-12N 63 140 0 110 0.8 CN**1204...

95°

95°

_L

₁

A

f

ø

D

50°

Min. ød

in.

i

ød

11 本図は右勝手 (R) を示す。

形 番

インサート

14 MPa クーラント対応品 14 MPa クーラント対応品

外径旋削ホルダ - 外径・端面切削（CHP 形、レバーロック式）

外径旋削ホルダ - 外径・端面切削（A 形、ダブルクランプ式）

形 番

インサート

A: 矢視図

工具部品

P23

Tu n g Ca p C - P C M N N - C H P

øD

L

1

f

r

ε C6PCMNN00130-12-CHP 63 130 0 0.8 CN**1204...

L

1

f

ø

D

L

1

ø

D

ø

D

tung

T

jet

u r n

95°

95°

Tu n g Ca p C - AC L N N

øD

L

1

L

2

f

ød

1

r

ε C5ACLNN00090-12 (1) 50 90 32 0 - 0.8 CN**1204... C5ACLNN00090-12N (2) 50 90 32 0 165 0.8 CN**1204... C5ACLNN00125-12 (1) 50 125 32 0 - 0.8 CN**1204... C5ACLNN00125-12N (2) _{50 125 32 0 165 0.8 CN**1204...} C6ACLNN00100-12N (2) 63 100 37.5 0 190 0.8 CN**1204... C6ACLNN00140-12N (2) 63 140 37.5 0 190 0.8 CN**1204...

L

2

L

1

f

_ø

D

L

95°

95°

Min. ød

1

50°

14 Mpaクーラント対応

外径旋削ホルダ - 外径・端面切削（P 形、レバーロック式）

形 番

インサート

外径旋削ホルダ - 外径・端面切削（A 形、ダブルクランプ式）

形 番

インサート

(1) 3 MPaクーラント対応品 (2) 7 MPa クーラント対応品 ød1未記入品は、内径加工に対応できません 内径加工に対応できません

工具部品

P23

A C C E L E R A T E D M A C H I N I N G

Tu n g Ca p C - A D J N R / L

øD

L

1

L

2

f

ød

1

ød

2

r

ε C3ADJNR/L22050-1104N 32 50 20 22 121 85 0.8 DN**1104... C4ADJNR/L27050-1104N 40 50 25 27 145 110 0.8 DN**1104... C4ADJNR/L27050-15N 40 50 25 27 145 110 0.8 DN**1504... (DN**1506...) C5ADJNR/L35060-15N 50 60 32 35 165 110 0.8 DN**1504... (DN**1506...) C6ADJNR/L45065-1104N 63 65 35 45 190 110 0.8 DN**1104... C6ADJNR/L45065-15N 63 65 41 45 - - 0.8 DN**1504... (DN**1506...) C6ADJNR/L45135-15N 63 65 41 45 190 110 0.8 DN**1504... (DN**1506...) C6ADJNR/L45135-15N 63 135 41 45 190 110 0.8 DN**1504... (DN**1506...)

L

1

f

ø

D

Min. ød

1

L

2

Min. ød

2

Min. ød

2

Tu n g Ca p C - P D J N R / L

øD

L

1

L

2

f

ød

1

ød

2

r

ε C5PDJNR/L35060-15N 50 60 32 35 165 110 0.8 DN**1504... (DN**1506...) C6PDJNR/L45065-15N 63 65 41 45 195 95 0.8 DN**1504... (DN**1506...)

Min. ød

1

M

L

2

L

1

f

ø

D

93°

93°

外径旋削ホルダ - 外径・倣い切削（A 形、ダブルクランプ式）

形 番

インサート

7 MPa クーラント対応品

外径旋削ホルダ - 外径・倣い切削（P 形、レバーロック式）

形 番

インサート

7 MPa クーラント対応品 本図は右勝手 (R) を示す。 本図は右勝手 (R) を示す。

㱡 28°

㱡 28°

ød1、ød2未記入品は内径加工に対応していません

工具部品

P23

Tu n g Ca p C - P D J N R / L- C H P

øD

L

1

L

2

f

ød

1

ød

2

r

ε C4PDJNR/L27055-1104-CHP 40 55 27 27 145 110 0.8 DN**1104... C4PDJNR/L27055-15-CHP 40 55 27 27 145 110 0.8 DN**1504... C5PDJNR/L35060-15-CHP 50 60 32 35 165 110 0.8 DN**1504... C6PDJNR/L45065-1104-CHP 63 65 35 45 195 95 0.8 DN**1104... C6PDJNR/L45065-15-CHP 63 65 35 45 190 95 0.8 DN**1504...

L

2

ø

D

f

L

1

tung

T

jet

u r n

93°

Min. ød

2

Min. ød

1

外径旋削ホルダ - 外径・倣い切削（P 形、レバーロック式）

形 番

インサート

14 MPa クーラント対応品 本図は右勝手 (R) を示す。

㱡 28°

工具部品

P23

A C C E L E R A T E D M A C H I N I N G

Tu n g Ca p C - A D N N N

øD

L

1

L

2

f

ød

1

r

ε C5ADNNN00090-15 (1) 50 90 32 0 - 0.8 DN**1504... (DN**1506...) C5ADNNN00090-15N (2) 50 90 32 0 165 0.8 DN**1504... (DN**1506...) C5ADNNN00125-15 (1) 50 125 32 0 - 0.8 DN**1504... (DN**1506...) C5ADNNN00125-15N (2) _{50 125 32 0 165 0.8 DN**1504...(DN**1506...)} C6ADNNN00100-15 (1) 63 100 37.5 0 - 0.8 DN**1504... (DN**1506...) C6ADNNN00100-15N (2) 63 100 37.5 0 190 0.8 DN**1504... (DN**1506...) C6ADNNN00140-15 (1) 63 140 37.5 0 - 0.8 DN**1504... (DN**1506...) C6ADNNN00140-15N (2) _{63 140 37.5 0} 190 0.8 DN**1504... (DN**1506...)

L

2

L

1

ø

D

f

Tu n g Ca p C - P D M N L- C H P

øD

L

1

f

r

ε C6PDMNL00130-1104-CHP 63 130 0 0.8 DN**1104...

tung

T

jet

u r n

ø

D

L

1

48°

77°

62.5°

f

tung

T

T

T

jet

j

u r n

107.5°

107.5°

Min. ød

1

47°

外径旋削ホルダ - 外径・倣い切削（A 形、ダブルクランプ式）

形 番

インサート

(1) 3 MPa クーラント対応品 (2) 7 MPa クーラント対応品

外径旋削ホルダ - 外径・倣い切削（P 形、レバーロック式）

形 番

インサート

14 Mpaクーラント対応 本図は右勝手 (L) を示す。 ød1未記入品は内径加工に対応していません 内径加工に対応していません

工具部品

P23

Tu n g Ca p C - ATJ N R / L

øD

L

1

L

2

f

ød

1

ød

2

r

ε C4ATJNR/L27050-16N 40 50 25 27 140 110 0.8 TN**1604...

Tu n g Ca p C - P TJ N R / L

øD

L

1

L

2

f

ød

1

ød

2

r

ε C4PTJNR/L27050-1104N 40 50 25 27 140 110 0.8 TN**1104**E

L

1

f

ø

D

L

1

f

ø

D

L

2

L

2

L

1

f

ø

D

93°

93°

Min. ød

2

Min. ød

2

Min. ød

1

Min. ød

1

外径旋削ホルダ - 外径切削（A 形、ダブルクランプ式）

形 番

インサート

外径旋削ホルダ - 外径切削（P 形、レバーロック式）

形 番

インサート

本図は右勝手 (R) を示す。 本図は右勝手 (R) を示す。 7 Mpaクーラント対応 7 Mpaクーラント対応

工具部品

P23

A C C E L E R A T E D M A C H I N I N G

Tu n g Ca p C - AV J N R / L

øD

L

1

L

2

f

ød

1

ød

2

r

ε C4AVJNR/L27060-16N 40 60 25 27 140 110 0.8 VN**1604... C6AVJNR/L45065-16N 63 65 35 45 190 81 0.8 VN**1604...

Tu n g Ca p C - P V J N R / L- C H P

øD

L

1

L

2

f

ød

1

ød

2

r

ε C4PVJNR/L27060-16-CHP 40 60 25 27 140 110 0.8 VN**1604... C6PVJNR/L45065-16-CHP 63 65 32 45 190 81 0.8 VN**1604...

L

1

L

1

f

f

ø

D

ø

D

(11) (11)

L

2

L

2

tung

T

jet

u r n

93°

93°

Min. ød

2

Min. ød

2

Min. ød

1

Min. ød

1

外径旋削ホルダ - 外径・倣い切削（A 形、ダブルクランプ式）

形 番

インサート

外径旋削ホルダ - 外径・倣い切削（P 形、レバーロック式）

形 番

インサート

14 MPa クーラント対応品 本図は右勝手 (R) を示す。 本図は右勝手 (R) を示す。

㱡 50°

㱡 50°

7 Mpaクーラント対応

工具部品

P23

Tu n g Ca p C - S V J C R / L

øD

L

1

L

2

f

ød

1

ød

2

r

ε C3SVJCR/L22040-11N (2) 32 40 20 22 - - 0.4 VC**1103... C4SVJCR/L27050-16N (2) 40 50 25 27 140 155 0.8 VC**1604... C5SVJCL35060-16 (1) 50 60 32 35 - - 0.8 VC**1604... C5SVJCR/L35060-16N (2) _{50 60 32 35 170 160 0.8 VC**1604...} C6SVJCR/L45065-16 (1) 63 65 41 45 - - 0.8 VC**1604... C6SVJCR/L45065-16N (2) 63 65 41 45 170 190 0.8 VC**1604...

L

1

f

ø

D

L

2

93°

Min. ød

2

Min. ød

1

外径旋削ホルダ - 外径・倣い切削（S 形、スクリューオン式）

形 番

インサート

(1) 3 MPa クーラント対応品 (2) 7 MPa クーラント対応品 本図は右勝手 (R) を示す。

㱡 50°

ød1、ød2の未記入アイテムは内径加工が不可能

工具部品

P23

A C C E L E R A T E D M A C H I N I N G

Tu n g Ca p C - S V V C N

øD

L

1

L

2

f

r

ε C5SVVCN00090-16 (1) 50 90 32 0 0.8 VC**1604... C5SVVCN00090-16N (2) 50 90 32 0 0.8 VC**1604... C5SVVCN00125-16 (1) 50 125 32 0 0.8 VC**1604... C5SVVCN00125-16N (2) _{50 125 32 0 0.8 VC**1604...} C6SVVCN00100-16 (1) 63 100 37.5 0 0.8 VC**1604... C6SVVCN00100-16N (2) 63 100 37.5 0 0.8 VC**1604... C6SVVCN00140-16 (1) 63 140 37.5 0 0.8 VC**1604... C6SVVCN00140-16N (2) _{63 140 37.5 0} 0.8 VC**1604...

L

1

f

ø

D

L

2

Tu n g Ca p C - AW L N R / L

øD

L

1

L

2

f

ød

1

ød

2

r

ε C4AWLNR/L27050-0604N 40 50 25 27 140 110 0.8 WN**0604... C4AWLNR/L27050-08N 40 50 25 27 - - 0.8 WN**0804... C6AWLNR/L45065-08N 63 65 35 45 190 110 0.8 WN**0804...

L

1

f

L

2

ø

D

117°

72.5°

95°

95°

Min. ød

1

外径旋削ホルダ - 外径・倣い切削（S 形、スクリューオン式）

形 番

インサート

(1) 3 MPa クーラント対応品 (2) 7 MPa クーラント対応品

外径旋削ホルダ - 外径・端面切削（A 形、ダブルクランプ式）

7 MPa クーラント対応品

形 番

インサート

本図は右勝手 (R) を示す。

㱡 27°

ød1、ød2未記入品は内径加工に対応していません 内径加工に対応していません

工具部品

P23

Tu n g Ca p C - P W L N R / L- C H P

øD

L

1

L

2

f

ød

1

ød

2

r

ε C4PWLNR/L27050-0 604-CHP 40 50 25 27 140 110 0.8 WN**0604... C4PWLNR/L27050-08-CHP 40 50 25 27 140 110 0.8 WN**0804... C6PWLNR/L45065-08-CHP 63 65 41 45 190 110 0.8 WN**0804...

L

1

f

L

2

ø

D

tung

u

T

jet

u r n

tu

t

tu

u

95°

95°

_{Min. ød}

1

外径旋削ホルダ - 外径・端面切削（P 形、レバーロック式）

形 番

インサート

14 MPa クーラント対応品 本図は右勝手 (R) を示す。

工具部品

P23

A C C E L E R A T E D M A C H I N I N G

C*ACLNR/L CN**0904**E ASC322 CSTB-3.5 ACP3S-E ACS-5W BP-7 SP-2.5 T-15F SATZ-M10X1-5 C*ACLNR/L CN**1204... ASC422 CSTB-3.5 ACP4S ACS-5W BP-7 SP-2.5 T-15F SATZ-M10X1-5 C*ACLNN CN**1204... ASC422 CSTB-3.5 ACP4S ACS-5W BP-7 SP-2.5 T-15F SATZ-M10X1-5 C*ACMNN CN**0904**E ASC322 CSTB-3.5 ACP3S-E ACS-5W BP-7 SP-2.5 T-15F

C*ACMNN CN**1204... ASC422 CSTB-3.5 ACP4S ACS-5W BP-7 SP-2.5 T-15F

C*ADJNR/L DN**1104**E ASD322 CSTB-3.5 ACP3S-E ACS-5W BP-7 SP-2.5 T-15F SATZ-M10X1-5 C*ADJNR/L DN**1504... ASD432 CSTB-3.5 ACP4S ACS-5W BP-7 SP-2.5 T-15F SATZ-M10X1-5 C*ADJNR/L DN**1506... ASD423 CSTB-3.5 ACP4S ACS-5W BP-7 SP-2.5 T-15F SATZ-M10X1-5 C*ADNNN DN**1104**E ASD322 CSTB-3.5 ACP3S-E ACS-5W BP-7 SP-2.5 T-15F SATZ-M10X1-5 C*ADNNN DN**1504... ASD432 CSTB-3.5 ACP4S ACS-5W BP-7 SP-2.5 T-15F SATZ-M10X1-5 C*ADNNN DN**1506... ASD423 CSTB-3.5 ACP4S ACS-5W BP-7 SP-2.5 T-15F SATZ-M10X1-5 C*AWLNR/L WN**0604**E ASW322 CSTB-3.5 ACP3S-E ACS-5W BP-7 SP-2.5 T-15F

C*AWLNR/L WN**0804... ASW422 CSTB-3.5 ACP4S ACS-5W BP-7 SP-2.5 T-15F C*AVJNR/L VN**1604... ASV322 CSTB-3.5 ACP3L ACS-5W BP-7 SP-2.5 T-15F

C*PCLNR/L CN**1204... LSC42 LSP4 LCL4 LCS4 P-3 SAZ-M8X1-M3 C*PDJNR/L DN**1504... LSD43A LSP4 LCL4 LCS4 P-3 SATZ-M10X1-5 C*PDJNR/L DN**1506... LSD42A LSP4S LCL4 LCS4 P-3 SATZ-M10X1-5 C*PCLNR/L…0904-CHP CN**0904... LSC317 LSP3 LCL33 LCS3 P-2.5 CU-CW-CHP C*PCLNR/L...-12-CHP CN**1204... LSC42 LSP4 LCL4 LCS4 P-3 CU-CW-CHP C6PCMNN00130-12-CHP CN**1204... LSC42 LSP4 LCL4 LCS4 P-3 CU-CW-CHP C*PDJNR/L…1104-CHP DN**1104... ELSD32 LSP3 LCL33L LCS3 P-2.5 CU-D-CHP C*PDJNR/L...-15-CHP DN**1504... LSD43A LSP4 LCL4 LCS4 P-3 CU-D-CHP C*PDJNR/L...-15-CHP DN**1506... LSD42A LSP4 LCL4 LCS4 P-3 CU-D-CHP C6PDMNL00130-1104-CHP DN**1104... ELSD32 LSP3 LCL33L LCS3 P-2.5 CU-D-CHP C*PVJNR/L…16-CHP VN**1604... LSV317 LSP3 LCL3V LCS3V P-2.5 CU-V-CHP C*PWLNR/L…0604-CHP WNM**0604... LSW312 LSP3 LCL3 LCS3 P-2.5 CU-CW-CHP C*PWLNR/L...-08-CHP WNM**0804... LSW42BL LSP4 LCL4 LCS4 P-3 CU-CW-CHP C*PCLNR/L…-CHP CU-CW-CHP SRM3 T-8F OR6.4X0.9N C6PCMNN00130-12-CHP CU-CW-CHP SRM3 T-8F OR6.4X0.9N C*PDJLNR/L…-CHP CU-D-CHP SRM3 T-8F OR6.4X0.9N C6PDMNL00130-1104-CHP CU-D-CHP SRM3 T-8F OR6.4X0.9N C*PVJNR/L…16-CHP CU-V-CHP SRM3 T-8F OR6.4X0.9N C*PWLNR/L…-CHP CU-CW-CHP SRM3 T-8F OR6.4X0.9N C4SVJCR VC**1604... SSV32 DTS5-3.5 CSTB-3.5 T-15F P-3 SAZ-M8X1-M3 C5SVJCR VC**1604... SSV32 DTS5-3.5 CSTB-3.5 T-15F P-3 SAZ-M8X1-M3 C6SVJCR VC**1604... SSV32 DTS5-3.5 CSTB-3.5 T-15F P-3 SATZ-M10X1-5 C*SVVCN VC**1604... SSV32 DTS5-3.5 CSTB-3.5 T-15F P-3 SATZ-M10X1-5

A 形部品

P 形部品

CHP 形部品

S 形部品

CHP 形クーラント

ユニットセット

形 番 形 番 形 番 形 番 形 番 インサート インサート インサート インサート 敷金 敷金 敷金 敷金 敷金止めねじ 押え金 締付けねじ スプリングビン 敷金止めねじ スプリングピン スプリング スプリングビン レバー 締付けねじ レバー スパナ 締付けねじ スパナ 締付けねじ 取付けねじ 取付けねじ用スパナ O リング スパナ スパナ スパナ クーラント部品 クーラント部品 クーラント部品 クーラントユニット クーラントユニット

L

1

f

ø

D

L

2

øD

L

1

L

2

f

r

ε C3CER/L22040-16ERN (2) 32 40 20 22 0.8 16ER/L C4CER/L27050-16ERN (2) 40 50 25 27 0.8 16ER/L C5CEL35060-16ER (1) 50 60 32 35 0.8 16ER/L C5CER/L35060-16ERN (2) _{50 60 32 35 0.8 16ER/L} C6CER/L45065-16ER (1) 63 65 41 45 0.8 16ER/L C6CER/L45065-16ERN (2) 63 65 41 45 0.8 16ER/L

Tu n g Ca p C - C E R / L

ねじ切り工具 - ねじ切り（クランプオン、スクリューオン兼用）

形 番

インサート

(1) 3 MPa クーラント対応品 (2) 7 MPa クーラント対応品 本図は右勝手 (R) を示す。

部品

形 番 敷金 敷金止めねじ クランプねじ クランプセット スパナ スパナ クーラント部品

C*CER/L*****-16ER... A16-1DT DTS5-3.5 CSTB-3.5ST CSP16 T-15F P-3.5 (1) EZ104 C*CER/L*****-16ER... A16-1DT DTS5-3.5 CSTB-3.5ST CSP16 T-15F P-3.5 (2) SATZ-M10X1-M5

A C C E L E R A T E D M A C H I N I N G

Tu n g Ca p C - P C L N R / L

øDm

øD

øD

1

L

1

L

2

f

f

2

r

ε C3PCLNR17090-12 32 32 25 90 71 17 1.6 0.8 CN**1204... C4PCLNR17090-0904 32 40 25 90 63 17 1.3 0.8 CN**0904**E C4PCLNR/L17080-12 32 40 25 80 58.5 17 1.6 0.8 CN**1204... C4PCLNR22110-0904 40 40 32 110 86.5 22 1.3 0.8 CN**0904**E C4PCLNR27120-0904 50 40 39.5 120 100 27 1.7 0.8 CN**0904**E

L

1

L

2

f

f

2

ø

D

ø

D

1

30°

øD

m

Tu n g Ca p C - P C L N R / L- C H P

øDm

øD

øD

1

L

1

L

2

f

f

2

r

ε C6PCLNL17100-12-CHP 32 63 25 100 67.5 17 4.5 0.8 CN**1204...

øD

m

tung

T

jet

u r n

95°

95°

95°

95°

95°

L

1

L

2

f

f

2

ø

D

ø

D

1

95°

内径旋削ホルダ - 内径・端面切削（P 形、レバーロック式）

形 番

インサート

内径旋削ホルダ - 内径・端面切削（P 形、レバーロック式）

形 番

インサート

14 MPa クーラント対応品 本図は右勝手 (R) を示す。 本図は右勝手 (R) を示す。 14 MPa クーラント対応品

工具部品

P28

øDm

øD

øD

1

L

1

L

2

f

f

2

r

_ε C4ADUNR20070-15 38 40 30 70 50 20 5 0.8 DN**1504... C4ADUNR27090-15 50 40 40 90 - 27 7 0.8 DN**1504...

øDm

øD

øD

1

L

1

L

2

f

f

2

r

_ε C4PDUNR/L17080-11 32 40 25 80 58.5 17 4.4 0.4 DN**1104... øD

øD

m

L

1

L

2

f

f

2

20°

øD

1

93°

93°

L

1

L

2

f

øD

øD

m

f

2

øD

1

30°

Tu n g Ca p C - A D U N R / L

Tu n g Ca p C - P D U N R / L

内径旋削ホルダ - 内径・倣い切削（A 形、ダブルクランプ式）

内径旋削ホルダ - 内径・倣い切削（P 形、レバーロック式）

形 番

形 番

インサート

インサート

本図は右勝手 (R) を示す。 本図は右勝手 (R) を示す。 14 MPa クーラント対応品 14 MPa クーラント対応品

工具部品

P29

A C C E L E R A T E D M A C H I N I N G

Tu n g Ca p C - P D U N R / L

øDm

øD

øD

1

L

1

L

2

f

f

2

r

_ε C6PDUNL17100-1104-CHP 32 63 25 100 67.5 17 4.5 0.8 DN**1104...

tung

T

jet

u r n

93°

L

1

L

2

f

øD

øD

1

30°

93°

øD

m

f

2

Tu n g Ca p C - S W L X R / L

øDm

øD

øD

1

L

1

L

2

f

f

2

r

ε C4SWLXR11070-04 22 40 20 70 47 11 0.4 0.4 WXGU0403**L...

L

1

L

2

f

f

2

ø

D

ø

D

1

_øD

_m

95°

95°

内径旋削ホルダ - 内径・倣い切削（P 形、レバーロック式）

14 MPa クーラント対応品 本図は右勝手 (R) を示す。

内径旋削ホルダ - 内径・端面切削（S 形、スクリューオン式）

形 番

インサート

本図は右勝手 (R) を示す。 14 MPa クーラント対応品 （注）右勝手のホルダ（R）には左勝手のインサートを使用

工具部品

P29

形 番

インサート

Tu n g Ca p C - S C LC R

øDm

øD

øD

1

L

1

L

2

f

f

2

r

ε C3SCLCR11070-09 22 32 19.8 70 52 11 1.0 0.8 CC**09... C4SCLCR11070-09 22 40 19.8 70 47 11 1.0 0.8 CC**09...

L

1

L

2

f

f

2

ø

D

ø

D

1

øD

m

95°

95°

Tu n g Ca p C - S DX X R

øDm

øD

øD

1

L

1

L

2

f

f

2

r

ε C3SDXXR11065-07 20 32 16 65 45 10.6 2.5 0.4 DXGU0703**L... C3SDXXR13080-07 24 32 20 80 62 12.6 2.5 0.4 DXGU0703**L... C4SDXXR11070-07 20 40 16 70 46 10.6 2.5 0.4 DXGU0703**L... C4SDXXR13080-07 24 40 20 80 58 12.6 2.5 0.4 DXGU0703**L...

L

1

L

2

f

f

2

ø

D

ø

D

1

øD

m

15.5˚

100°

100°

内径旋削ホルダ - 内径・端面切削（S 形、スクリューオン式）

形 番

インサート

14 MPa クーラント対応品

内径旋削ホルダ - 内径・端面切削（S 形、スクリューオン式）

形 番

インサート

本図は右勝手 (R) を示す。 14 MPa クーラント対応品 （注）右勝手のホルダ（R）には左勝手のインサートを使用

A C C E L E R A T E D M A C H I N I N G

øDm

øD

øD

1

L

1

L

2

f

f

2

r

_ε C3SVQBR13065-11 21.5 32 16 65 45 13 4.9 0.4 VB**11... C3SVQBR15080-11 25.5 32 20 80 59 15 4.9 0.4 VB**11... C3SVQBR18090-16 30.5 32 25 90 71 17.5 4.9 0.8 VB**16... C4SVQBR13070-11 21.5 40 16 70 43 13 4.9 0.4 VB**11... C4SVQBR15080-11 25.5 40 20 80 52 15 4.9 0.4 VB**11... C4SVQBR18095-16 30.5 40 25 95 68 17.5 4.9 0.8 VB**16...

L

1

L

2

f

f

2

ø

D

ø

D

1

øD

m

25.5˚

117.5°

117.5°

C*PCLNR17 CN**0904**E - LCS33 - LCL33N P-2F C*PCLNR/L17 CN**1204... - LCS43 - LCL43N P-2.5F C*PCLNR22/27 CN**0904**E LSC317 LCS3 LSP3 LCL33 P-2.5F C*PCLNL17-CHP CN**1204... - LCS43 - LCL43N P-2.5F C4PDUNR-11 DN**1104... LCL33L LCS33 ELSD317BR LSP3 P-2.5 C6PDUNL-CHP DN**1104... LCL33L LCS43 ELSD317BL LSP3 P-2.5 C4SWLXR WXGU0403... SR34-514 T-7F C4DXXXR DXGU0703... SR34-514 T-7F C4SVQBR-11 VB**1103... CSTB-2.5 T-6F C4SVQBR-16 VB**1604... CSTB-3.5 T-15F

C4ADUNR ACP4S CSTB-3.5 ACS-5W ASD423(04) BP-7 SP-2.5 T-15F

Tu n g Ca p C - S V Q B R / L

内径旋削ホルダ - 内径・端面切削（S 形、スクリューオン式）

形 番

インサート

本図は右勝手 (R) を示す。 14 MPa クーラント対応品

P 形部品（

CN** インサート）

P 形部品（

DN** インサート）

S 形部品

A 形部品

形 番 形 番 形 番 形 番 インサート インサート インサート 押え金 押え金ねじ 敷金止めねじ 敷金 スプリング スプリングピン スパナ 敷金 レバー 締付けねじ 敷金止めねじ 敷金止めねじ スパナ スプリングピン 敷金 レバー スプリングピン スパナ スパナ

Tu n g Ca p C - C H F V R / L

øD

L

1

A

L

3

f

1

B

C3CHFVR/L22040N (2) 32 32.5 35 22 C4CHFVR/L27050N (2) 40 42.5 36 27 C5CHFVR/L35060N (2) 50 49.5 36 35 C6CHFVR45065 (1) 63 54.5 41 45 C6CHFVR/L45065N (2) 63 54.5 41 45

L

1

f

1

øD

L

3

溝入れホルダ - 溝入れ

形 番

*下表に A, B 寸法の詳細を示す

表 *

表 *

表 *

表 *

表 *

表 *

表 *

表 *

表 *

表 *

本図は右勝手 (R) を示す。 (1) 3 MPaクーラント対応品 (2) 7 MPa クーラント対応品 ：適用可

ブレードとホルダの勝手選択

ホルダ _{CAER☐☐☐ CAEL☐☐☐}ブレード_{CAFR☐☐☐ CAFL☐☐☐}

CHFVR*** -   -CHFVL***  - -

表 ブレード別オフセット寸法

加工 ブレード A B 外径 CAER/L-3T16 16 10.4 外径 CAER/L-4T16 16 10.5 外径 CAER/L-5T20 20 10.5 外径 CAER/L-6T20 20 10.5 端面 CAFR/L-3T12-* 12 10.4 端面 CAFR/L-4T16-* 16 10.5 端面 CAFR/L-5T20-* 20 10.5 端面 CAFR/L-6T20-* 25 10.5

A C C E L E R A T E D M A C H I N I N G

øD

L

1

A

L

3

f

1

B

C3CHSR/L22050N (2) 32 50 35 11.5 C4CHSR/L27050N (2) 40 50 36 16.5 C5CHSR/L35060 (1) 50 60 36 24.5 C5CHSR/L35060N (2) _{50 60 36 24.5} C6CHSR/L45065N (2) _{63 65 41 34.5}

Tu n g Ca p C - C H S R / L

C4CHS*27050N SATZ-M8X1-M3 - CSHB-6-A P-4 C5CHS*35060 CNZ125 PNZ5 CSHB-6-A P-4 C*CHS**506*N SATZ-M10X1-M5 - CSHB-6-A P-4

L

1

f

1

øD

L

3

溝入れホルダ - 溝入れ

形 番

*下表に A, B 寸法の詳細を示す

表 *

表 *

表 *

表 *

表 *

表 *

表 *

表 *

表 *

表 *

本図は右勝手 (R) を示す。 (1) 3 MPaクーラント対応品 (2) 7 MPa クーラント対応品 ：適用可

部品

クーラント部品 クーラント部品 1 締付けねじ スパナ 形 番

ブレードとホルダの勝手選択

ホルダ _{CAER☐☐☐ CAEL☐☐☐}ブレード_{CAFR☐☐☐ CAFL☐☐☐}

CHSR***  - -  CHSL*** -

-表 ブレード別オフセット寸法

加工 ブレード A B 外径 CAER/L-3T16 16 10.4 外径 CAER/L-4T16 16 10.5 外径 CAER/L-5T20 20 10.5 外径 CAER/L-6T20 20 10.5 端面 CAFR/L-3T12-* 12 10.4 端面 CAFR/L-4T16-* 16 10.5 端面 CAFR/L-5T20-* 20 10.5 端面 CAFR/L-6T20-* 25 10.5

Tu n g Ca p CA E R / L

ar

L

1

f

W

3 CAER/L-3T16 16 45 10.4 3 4 CAER/L-4T16 16 45 10.5 4 5 CAER/L-5T20 20 49 10.5 5 6 CAER/L-6T20 20 49 10.5 6 CAER/L… BHM6-20-A P-4

L

1

ar

f

W

溝入れホルダ - 外径溝入れ用ブレード

形 番

インサート シートサイズ 本図は右勝手 (R) を示す。 インサート : DGS, SGS, DGM, SGM, DTX, DTE, DGG, DTR, SGN シャンク : CHFVR/L, CHSR/L

部品

締付けねじ スパナ 形 番

A C C E L E R A T E D M A C H I N I N G

øDm

øD Max

ar

L

1

f

(2)

W

3 CAFR/L-3T12-040055 40 55 12 45 10.4 3 3 CAFR/L-3T12-055075 55 75 12 45 10.4 3 3 CAFR/L-3T12-075100 75 100 12 45 10.4 3 3 CAFR/L-3T12-100140 100 140 12 45 10.4 3 3 CAFR/L-3T12-140200 140 200 12 45 10.4 3 4 CAFR/L-4T16-050070 50 70 16 45 10.5 4 4 CAFR/L-4T16-070100 70 100 16 45 10.5 4 4 CAFR/L-4T16-100150 100 150 16 45 10.5 4 4 CAFR/L-4T16-150250 150 250 16 45 10.5 4 5 CAFR/L-5T20-055080 55 80 20 49 10.5 5 5 CAFR/L-5T20-080120 80 120 20 49 10.5 5 5 CAFR/L-5T20-120180 120 180 20 49 10.5 5 5 CAFR/L-5T20-180300 180 300 20 49 10.5 5 5 CAFR/L-5T20-300000 300 ∞ 20 49 10.5 5 6 CAFR/L-6T25-060090 60 90 25(1) 55 10.5 6 6 CAFR/L-6T25-090150 90 150 25(1) 55 10.5 6 6 CAFR/L-6T25-150250 150 250 25(1) 55 10.5 6 6 CAFR/L-6T25-250400 250 400 25(1) 55 10.5 6

Tu n g Ca p CA F R / L

øDm

(mm)

DTE 3 / DGS 3 / DGM 3

ø44

DTE 4 / DGS 4 / DGM 4

ø42

DTE 5 / DGS 5 / DGM 5

ø50

DTE 6 / DGS 6 / DGM 6

ø48

CAFR/L… BHM6-20-A P-4

L

1

ar

f

W

øDmax

øDm

溝入れホルダ - 端面溝入れ用ブレード

本図は右勝手 (R) を示す。

形 番

(1) 溝深さがインサート全長 -1.5 mm を超える場合は、1 コーナタイプインサートを使用して下さい。 (2) 上記表中の f 値は同表の溝幅 (W) インサートを取り付けた際の寸法です。 (3) CAFR/L-3T12-040055を除く。 (4) DTFのインサートシートサイズは 3, 4 のみとなります。 インサート(5)_: CAFR/L-3T12-040055: DTF シートサイズ3(3)_{- 6: DTF}(4)_, DTE, DGG, DTX, DGS, DGM, DTR シャンク: CHFVR/L, CHSR/L

インサート

備 考

加工径が øDm より小さい

場合、 DTF または DTX 形

をご使用下さい。

部品

締付けねじ スパナ 形 番 (5) インサート別、端面溝入加工の最小加工径 インサート シートサイズ

DGM / SGM







DGS / SGS







DTE









DGG





DGE



DTX















DTI





DGIM / DGIS



DTF





DTR









DTIU





DTA





SGN



溝入れ

突切り

横送り

外径

内径

端面

外径

内径

端面

加工用途

インサート

（ぬすみ）

（アルミホイール）

（アルミホイール）

（ぬすみ）

インサート適応領域

A C C E L E R A T E D M A C H I N I N G

øD

øDc

L

1

r

C4TDX150L082-3 40 15 82 45 0.9 XPMT050204R-D* C4TDX200L101-3 40 20 101 60 0.5 XPMT06X308R-D* C4TDX250L125-3 40 25 125 75 0.4 XPMT07H308R-D* C4TDX300L139-3 40 30 139 90 0.7 XPMT08T308R-D* C6TDX200L101-3 63 20 101 60 0.5 XPMT06X308R-D* C6TDX250L121-3 63 25 121 75 0.4 XPMT07H308R-D* C6TDX300L139-3 63 30 139 90 0.7 XPMT08T308R-D* C6TDX350L159-3 63 35 159 105 1.8 XPMT110412R-D* C6TDX400L177-3 63 40 177 120 0.5 XPMT110412R-D*

Tu n g Ca p C -T DX

C4TDX150L082-3 CSTB-2L040 T-6D C4TDX200L101-3 CSTB-2.2R T-7D C4TDX250L125-3 CSTB-2.5 T-8D C4TDX300L139-3 CSTB-3 T-9D C6TDX200L101-3 CSTB-2.2R T-7D C6TDX250L121-3 CSTB-2.5 T-8D C6TDX300L139-3 CSTB-3 T-9D C6TDX350L159-3 CSTB-4 T-15D C6TDX400L177-3 CSTB-4 T-15D

ø

D

L

1

ø

D

c

r

ドリル

形 番

最大オフセット

インサート

部品

締付けねじ スパナ 形 番 14 MPa クーラント対応品

Max. ap

øD

øDc

z

L

1

L

f C4EPA10M032R03L065 10 40 32 3 45 45 TOMT1004... C4EPA10M035R03L065 10 40 35 3 45 45 TOMT1004... C6EPA15M040R03L080 15 63 40 3 58 58 TOMT1506... C6EPA15M040R03L080 15 63 63 3 80 80 TOMT1506...

Max. ap

øD

øDc

Z eff

z

L

1

L

f C6TLA15M063R03L100 55 63 63 12 3 100 78 TOMT1506... C6TLA15M080R04L110 70 63 80 20 4 110 86.2 TOMT1506...

Tu n g Ca p C - E PA

Tu n g Ca p C -T L A

C4EPA10M0**R03L065 SR14-562/S BLDT10/S7 SW6-SD C6EPA15M040R03L080 TS45120I BT20S H-TB2W C6TLA15M0**R0*L1** TS45120I BT20S H-TB2W øD

L

f

L

1

ap

ø

D

c øD

ap

L

f

L

1

ø

D

c

直角肩削り

直角肩削り（深切込み）

形 番

形 番

エアー穴

エアー穴

あり あり あり あり あり あり

インサート

インサート

部品

部品

締付けねじ トルクスビット グリップ 締付けねじ 形 番 形 番 トルクスビット グリップ 14 MPa クーラント対応品 14 MPa クーラント対応品

A C C E L E R A T E D M A C H I N I N G

Tu n g Ca p C - A D E R / L

øD

L

2

f

1

f

h

h

1

h

2

L

1

r

1 C3ADE-16R/L 32 45 17 16 16 16 20 45 20 C4ADE-20R/L 40 49.2 8 20 20 20 26 57 32 C5ADE-20R/L 50 55.2 8 20 20 20 26 57 32

h

2

øD

r

1

h1

L

1

h

f

f

1

L2

C3ADE-16R/L SRM10X20DIN91545H C4ADE-20R/L SRM10X20DIN912 C5ADE-20R/L SRM10X16

Tu n g Ca p C - A S H A

øD

1

h

1

b

L

L

2

L

3

h

3

H

5

h

2

H

4

øD

C5ASHA20  50 20 20 58 46 38 38 38 31.5 76.5 90 C6ASHA20  63 20 20 60 46 40 38 38 31.5 76.5 90 C6ASHA25  63 25 25 71 61 46 45 45 31.6 86.6 110

L

2

L

3

øD

L

øD

1

b

h

H4

1

h

2

H

5

h

3

外径角シャンク用アダプタ

形 番

本図は左勝手（L) を示す。 シャンク長さを短くしてご使用ください

部品

クランプねじ 形 番

外径角シャンク用アダプタ

10 MPa クーラント対応品 10 MPa クーラント対応品

形 番

Tu n g Ca p C - A S H R / L

øD

L

1

L

2

L

3

f

2

h

1

b

h

2

h

3

øD

1 C5ASHR/L201 50 98 63.5 24.5 10 20 20 33 30 90 C6ASHR251-J 63 120 82 38 4.5 25 25 31.5 29.5 90 C6ASHL251 63 120 70 30 13 25 25 32 38 100 C8ASHR/L32-1 80 140 95 35 8 32 32 32 40 110

øD

1

f

2

L1

L2

L3

h2

h

3

h1

b

øD

C5ASHR/L201 SRM10X25DIN91545H C6ASHR251-J SRM12X30DIN91545H C6ASHR/L251 SRM12X30DIN91545H C8ASHR/L32-1 SRM12X30DIN91545H 本図は左勝手（L) を示す。

外径角シャンク用アダプタ

形 番

シャンク長さを短くしてご使用ください

部品

クランプねじ 形 番 10 MPa クーラント対応品

A C C E L E R A T E D M A C H I N I N G

Tu n g Ca p C - A S H R / L- 4 5

øD

h

1

b

L

2

L

h

2

h

3

H

5

f

2

D

C5ASHR/L20-45 50 20 20 - 96.3 26 36 31.5 15 72 C6ASHR/L20-45 63 20 20 70 98.3 26 36 31.5 15 72 C6ASHR/L25-45 63 25 25 70 101.3 33 41.6 38 15 100

f

2

L

2

h

2

H

5

D

L

øD

h

3

h

1

b

本図は右勝手（R）を示す。 （搭載例の工具は左勝手）

外径角シャンク用アダプタ（45 傾斜取付け）

形 番

シャンク長さを短くしてご使用ください 10 MPa クーラント対応品

Tu n g Ca p C - A D E S

øD

L

L

3

h

h

2

b

r

1 C4ADES-20 40 85 71 20 26 20 54 C5ADES-20 50 85 71 20 26 20 54

øD

ød

2

øD

1

L

L

1 C5ABB-25-60 50 25 63 100 60 2 C6ABB-25-60C* 63 25 63 95 60 1 C6ABB-40-70C* 63 40 75 105 71 3 C8ABB25-60 80 25 63 100 60 2 C8ABB40-72 80 40 75 105 71 2

C…ABB-25-60/C SRM10X20DIN915 SRM10X12DIN1835-B SRM10X6DIN913 SRM6X8DIN913 C6ABB-40-70/C SRM12X20DIN915 SRM12X16DIN1835-B SRM10X6DIN913 SRM6X8DIN913

C8ABB25-60 SRM10X20DIN915 SRM10X12DIN1835-B SRM10X6DIN913 -C8ABB40-72 SRM12X20DIN915 SRM12X16DIN1835-B SRM10X6DIN913

-Tu n g Ca p C - A B B

L

1

ø

d

2

ø

D

1

L

øD

L

øD

ø

d

2

ø

D

1

L

1

33

L

3

r

1

h

2

b

L

h

16.6

_øD

74

₉₀

L

1

ø

d

2

ø

D

1

L

øD

外径角シャンク用アダプタ

クーラントノズル

形 番

内径加工用アダプタ

形 番

図

部品

形 番 内部給油用セットボルト 外部給油用セットボルト Aタイプスリーブ使用時 Bタイプスリーブ使用時 クランプねじ

図 1

図 2

図 3

*使用工具に合わせ、クーラント吐出口のセットボルトを外してください 7 MPa クーラント対応品 シャンク長さを短くしてご使用ください 10 MPa クーラント対応品

A C C E L E R A T E D M A C H I N I N G

ø

d

2

ø

D

1

G

1

L

ø

D

ø

d

2

ø

D

1

L

ø

D

Tu n g Ca p S C

øD

ød

2

øD

1

_L

G

1 SC25T6A 25 6 31 56 M6 A SC25T8A 25 8 31 56 M8 A SC25T10A 25 10 31 56 M8 A SC25T12A 25 12 31 56 M8 A SC25T16B 25 16 31 56 - B SC25T20B 25 20 31 56 - B SC40T6A 40 6 46 58 M6 A

øD

ød

2

øD

1

_L

G

1 SC40T8A 40 8 46 58 M6 A SC40T10A 40 10 46 58 M8 A SC40T12A 40 12 46 58 M8 A SC40T16B 40 16 46 58 - B SC40T20B 40 20 46 58 - B SC40T25B 40 25 46 58 - B SC40T32B 40 32 46 58 - B

C -A B B

アダプタ用スリーブ

形 番

図

形 番

図

図 A

図 B

L

L

1

ød2

G

øD

_øD

1

øD

L

L

1

ød

2

øD

1

G

C4ADI10 40 50 20 10 36 M6 C4ADI12 40 50 24 12 36 M8 C4ADI16 40 50 32 16 36 M8 C4ADI20 40 60 40 20 36 M10 C4ADI25 40 70 50 25 54 M12 C5ADI10 50 60 26 10 36 M6 C5ADI12 50 60 26 12 36 M8 C5ADI16 50 60 32 16 36 M8 C5ADI20 50 60 40 20 36 M10 C5ADI25 50 70 60 25 54 M12 C5ADI32 50 100 76 32 68 M12 C6ADI12 60 65 36 12 36 M8 C6ADI16 60 65 36 16 36 M8

øD

L

L

1

ød

2

øD

1

G

C6ADI20 60 65 40 20 36 M10 C6ADI25 60 76 51 25 54 M12 C6ADI32 60 100 76 32 68 M12 C6ADI40 60 100 76 40 98 M12 C6ADI50 60 115 86 50 98 M12 C8ADI12 80 70 36 12 36 M8 C8ADI16 80 70 36 16 36 M8 C8ADI20 80 70 40 20 36 M10 C8ADI25 80 80 51 25 54 M12 C8ADI32 80 110 86 32 68 M12 C8ADI40 80 115 86 40 98 M12 C8ADI50 80 115 86 50 98 M12

Tu n g Ca p C - A D I

形 番

形 番

内径加工用アダプタ

7 MPa クーラント対応品

A C C E L E R A T E D M A C H I N I N G

B

1

f

1

L

øD

øD

f

1

L

B

1 C6TBK-32L 63 32.0 138 32 C6TBK-32R 63 32.0 138 32

Tu n g Ca p C -T B K - R / L

突切り板バイト用アダプタ

形 番

3 MPa クーラント対応品

L

1

L

1

ø

d

2

ø

d

2

ø

D

1

ø

D

1

L

L

2max.

L

2max

L

øD

øD

øD

ød

2

øD

1

_L

L

1

L

2max. C3EM6X45  32 6 25 45 25 29 C3EM8X45  32 8 28 45 25 35 C3EM10X50  32 10 35 50 30 39 C3EM12X55  32 12 42 55 35 43 C4EM06X50 40 6 25 50 30 29 C4EM08X50 40 8 28 50 30 35 C4EM10X50 40 10 35 50 30 39 C4EM12X55 40 12 42 55 35 43 C4EM14X55 40 14 44 55 35 43 C4EM16X60 40 16 48 60 40 47 C5EM06X50 50 6 25 50 30 29 C5EM08X50 50 8 28 50 30 35 C5EM10X55 50 10 35 55 35 39 C5EM12X60 50 12 42 60 40 43 C5EM14X60 50 14 44 60 40 43 C5EM16X60 50 16 48 60 40 47 C5EM18X60 50 18 50 60 40 47 C5EM20X60 50 20 52 60 40 49 C5EM25X85 50 25 65 85 65 64 C6EM6X55 63 6 25 55 33 29 C6EM8X55 63 8 28 55 33 35

øD

ød

2

øD

1

_L

L

1

L

2max. C6EM10X60 63 10 35 60 38 39 C6EM12X60 63 12 42 60 38 43 C6EM14X60 63 14 44 60 38 43 C6EM16X65 63 16 48 65 43 47 C6EM18X65 63 18 50 65 43 47 C6EM20X65 63 20 52 65 43 49 C6EM25X80 63 25 65 80 58 68 C6EM32X90 63 32 72 90 68 68 C6EM40X100 63 40 90 100 78 78 C8EM06X70 80 6 25 70 40 30 C8EM08X70 80 8 28 70 40 35 C8EM10X70 80 10 35 70 40 39 C8EM12X70 80 12 42 70 40 43 C8EM14X70 80 14 44 70 40 43 C8EM16X70 80 16 48 70 40 47 C8EM18X70 80 18 50 70 40 47 C8EM20X70 80 20 52 70 40 49 C8EM25X90 80 25 65 90 60 68 C8EM32X95 80 32 72 95 65 68 C8EM40X110 80 40 90 110 80 68 C8EM50X120 80 50 98 120 90 90

Tu n g Ca p C - E M

形 番

形 番

エンドミル用サイドロックホルダ （ウェルドンシャンク対応）

ød

2

㱢 25

7 MPa クーラント対応品

A C C E L E R A T E D M A C H I N I N G

Tu n g Ca p C - E M - E

øD

ø

d

2

_øD

1

L

L

min.

L

max.

_L

1

J

C4EM06X70E 40 6 25 70 30 35 50 M5 C4EM08X70E 40 8 28 70 35 43 50 M6 C4EM10X70E 40 10 35 70 39 45 50 M8 C4EM12X75E 40 12 42 75 44 49 55 M10 C4EM14X75E 40 14 44 75 44 49 55 M10 C5EM06X70E 50 6 25 70 30 35 50 M5 C5EM08X70E 50 8 28 70 35 43 50 M6 C5EM10X70E 50 10 35 70 39 45 50 M8 C5EM12X75E 50 12 42 75 44 49 55 M10 C5EM14X75E 50 14 44 75 44 49 55 M10 C5EM16X80E 50 16 48 80 47 52 60 M12 C5EM18X80E 50 18 50 80 47 52 60 M12 C5EM20X85E 50 20 52 85 49 55 65 M16 C6EM6X75E 63 6 25 75 30 36 53 M5 C6EM8X75E 63 8 28 75 35 43 53 M6 C6EM10X75E 63 10 35 75 39 46 53 M8 C6EM12X80E 63 12 42 80 44 49 58 M10

øD

ø

d

2

øD

1

L

L

min.

L

max.

_L

1

J

C6EM14X80E 63 14 44 80 44 49 58 M10 C6EM16X85E 63 16 48 85 47 52 63 M12 C6EM18X85E 63 18 50 85 47 52 63 M12 C6EM20X85E 63 20 52 85 49 55 63 M16 C6EM25X90E 63 25 65 90 54 60 68 M20 C6EM32X95E 63 32 72 95 58 63 73 M20 C8EM06X65E 80 6 25 65 30 36 35 M5 C8EM08X65E 80 8 28 65 35 43 35 M6 C8EM10X65E 80 10 35 65 39 46 35 M8 C8EM12X70E 80 12 42 70 44 49 40 M10 C8EM14X70E 80 14 44 70 44 49 40 M10 C8EM16X75E 80 16 48 75 47 52 45 M12 C8EM18X75E 80 18 50 75 47 52 45 M12 C8EM20X80E 80 20 52 80 49 57 50 M16 C8EM25X90E 80 25 65 90 54 60 60 M20 C8EM32X95E 80 32 72 95 58 64 65 M20

L

1

L

L

min.

L

max.

L

1

L

2° 2°

øD

_ød

2

øD

ø

d

2

ø

D

1

ø

D

1

L

min.

L

max. 2°

J

J

ドリル用サイドロックホルダ （ホイッスルノッチシャンク対応）

形 番

形 番

ød

2

㱢 25

7 MPa クーラント対応品

L

1

L

L

2max.

CSI

øD

_ø

D

1

J

Tu n g Ca p C - E R

øD CSI øD

1

L

L

1

J

L

2max. C3 ER16X45  1 10 32 ER16 28 45 25 - 39 C3 ER20X45  1 13 32 ER20 34 45 30 - 39.8 C4ER16X70 1 10 40 ER16 28 70 50 M10 41.6 C4ER20X35* 1 13 40 ER20 34 35 27 - 39.8 C4ER20X52 1 13 40 ER20 34 52 32 - 39.1 C4ER25X38* 1 16 40 ER25 42 38 30 - 43.3 C4ER25X52 1 16 40 ER25 42 52 32 - 40.8 C4ER32X54 2 20 40 ER32 50 54 34 - 46.7 C5ER16X100 1 10 50 ER16 28 100 80 M10 61.6 C5ER16X130 1 10 50 ER16 28 130 110 M10 71.6 C5ER20X055 1 13 50 ER20 34 55 35 - 39.3 C5ER20X100 1 13 50 ER20 34 100 80 M12 52.5 C5ER20X130 1 13 50 ER20 34 130 110 M12 52.5 C5ER25X055 1 16 50 ER25 42 55 35 - 40.5 C5ER25X100 1 16 50 ER25 42 100 80 M16 65 C5ER32X057 2 20 50 ER32 50 57 36 - 47.2 C5ER32X100 2 20 50 ER32 50 100 36 M22X1.5 59.4 C6ER16X100 1 10 63 ER16 28 100 78 M10 61.6 C6ER16X130 1 10 63 ER16 28 130 108 M10 71.6 C6ER16X160 1 10 63 ER16 28 160 138 M10 71.6 C6ER20X060 1 13 63 ER20 34 60 38 - 39.5

øD CSI øD

1

L

L

1

J

L

2max. C6ER20X100 1 13 63 ER20 34 100 78 M12 52.5 C6ER20X130 1 13 63 ER20 34 130 108 M12 52.5 C6ER20X160 1 13 63 ER20 34 160 138 M12 52.5 C6ER25X060 1 16 63 ER25 42 60 38 - 40.4 C6ER25X100 1 16 63 ER25 42 100 78 M16 65 C6ER25X130 1 16 63 ER25 42 130 108 M16 73 C6ER25X160 1 16 63 ER25 42 160 138 M16 73 C6ER32X060 2 20 63 ER32 50 60 36 - 47.8 C6ER32X100 2 20 63 ER32 50 100 78 M22X1.5 59.4 C6ER32X130 2 20 63 ER32 50 130 108 M22X1.5 69.4 C6ER32X160 2 20 63 ER32 50 160 138 M22X1.5 69.4 C6ER40X065 3 26 63 ER40 63 65 37 - 55.0 C6ER40X100 3 26 63 ER40 63 100 78 M28X1.5 60 C6ER40X130 3 26 63 ER40 63 130 108 M28X1.5 70 C8ER32X70 2 20 80 ER32 50 70 40 - 47.8 C8ER32X100 2 20 80 ER32 50 100 70 M22x1.5 60.4 C8ER32X160 2 20 80 ER32 50 160 130 M22x1.5 65.4 C8ER40X70 3 26 80 ER40 63 70 40 - 54.8 C8ER40X100 3 26 80 ER40 63 100 70 M28x1.5 60 C8ER40X160 3 26 80 ER40 63 160 130 M28x1.5 71

コレットチャックホルダ (DIN6499)

形 番

形 番

スパナは別売品です *グリッパ V 溝がないため、自動交換に対応していません 10 MPa クーラント対応品 把持径 min. 把持径 min. 把持径 max. 把持径 max.

A C C E L E R A T E D M A C H I N I N G

øD

CSI

øD

1

L

L

1

J

L

2max. C4ER16X70M 0.5 10 40 ER16 22 70 50 M10 41 C5ER16X100M 0.5 10 50 ER16 22 100 80 M10 46 C5ER16X130M 0.5 10 50 ER16 22 130 120 M10 46 C6ER16X100M 0.5 10 63 ER16 22 100 78 M10 46 C6ER16X130M 0.5 10 63 ER16 22 130 108 M10 46 C6ER16X160M 0.5 10 63 ER16 22 160 138 M10 46

L

1

L

J

L

2max.

øD

ø

D

1

CSI

Tu n g Ca p C - E R - M

Ref.

øD

_ø

D

3

_ø

D

1

L

3

L

1

L

2max.

L

0.1 mm _1°

Tu n g Ca p A D J C - E R

øD

CSI

øD

1

øD

3

L

L

1

L

3

L

2max. ADJC5ER32 50 ER32 2 20 70 50 115.0 95.0 52.5 57 ADJC6ER32 63 ER32 2 20 70 50 111.5 89.5 52.5 57

ミニコレットチャックホルダ (DIN 6499)

形 番

スパナは別売品です 10 MPa クーラント対応品 スパナは別売品です 10 MPa クーラント対応品

センタリング調整コレットチャックホルダ

形 番

把持径 min.

把持径 max.

把持径 min. 把持径 max.

A

H

_L

WRENCHER11MINI 16.8 - 95 2 WRENCHER11 32 17 95 3 WRENCHER16MINI 22.5 - 117 2 WRENCHER16 42.8 25 143 3 WRENCHER20MINI 28 - 128 2 WRENCHER20 53.5 30 172 3 WRENCHER25MINI 29 - 120 2 WRENCHER25 70 - 207 1 WRENCHER32 78 - 255 1 WRENCHER40 95 - 285 1 WRENCHER50 110 - 350 1 WRENCHER20SHORTRING22 48 22 260 3 WRENCHER32SHORT 75 36 303 3 WRENCHER40SHORT 94 46 378 3

L

A

A

L

A

H

L

15

15

40

J

ø3

J

J

PRESETER-JET8X1 M8X1.0 2 PRESETER-JET8X1.25 M8X1.25 2 PRESETER-JET10X1.5 M10X1.5 2 PRESETER-JET12X1 M12X1.0 2 PRESETER-JET12X1.75L M12X1.75 1 PRESETER-JET12X1.75 M12X1.75 2 PRESETER-JET14X1 M14X1.0 2 PRESETER-JET16X2 M16X2 2 PRESETER-JET16X2L M16X2 1 PRESETER-JET18X1 M18X1.0 2 PRESETER-JET18X1.5 M18X1.5 2 PRESETER-JET18X1.5L M18X1.5 1 PRESETER-JET22X1.5 M22X1.5 2 PRESETER-JET22X1.5L M22X1.5 1 PRESETER-JET28X1.5 M28X1.5 2

コレットチャック用スパナ

形 番

図

1

図

2

図

3

図

コレットチャック用プリセットねじ

形 番

図

1

図

2

図

A C C E L E R A T E D M A C H I N I N G

E R 1 1

S P R

0.5 - 1

A A

ER11 11

ER16 16

ER20 20

ER25 25

ER32 32

ER40 40

SPR

SEAL

AA

JET2

0.5-1

0.5-1

1-2

1-2

1 2 3 4

ER11 ER16

ER20

ER25

ER32

ER40

0.5-1

1-2

2-3

3-4

4-5

5-6

6-7

7-8

8-9

9-10

10-11

11-12

12-13

13-14

14-15

15-16

16-17

17-18

18-19

19-20

20-21

21-22

22-23

23-24

24-25

25-26

ER16

ER20

ER25

ER32

ER40

0.5-1

1-2

2-3

3-4

4-5

5-6

6-7

7-8

8-9

9-10

10-11

11-12

12-13

13-14

14-15

15-16

16-17

17-18

18-19

19-20

20-21

21-22

22-23

23-24

24-25

25-26

ER11 ER16 ER20 ER25 ER32 ER40

0.5-1

1-2

2-3

3-4

4-5

5-6

6-7

7-8

8-9

9-10

10-11

11-12

12-13

13-14

14-15

15-16

16-17

17-18

18-19

19-20

20-21

21-22

22-23

23-24

24-25

25-26

ER16

ER20

ER25

ER32

ER40

0.5-1

1-2

2-3

3-4

4-5

5-6

6-7

7-8

8-9

9-10

10-11

11-12

12-13

13-14

14-15

15-16

16-17

17-18

18-19

19-20

20-21

21-22

22-23

23-24

24-25

25-26

ERSPR-AA

ERSEAL- (10MPa)

ERSPR-

ERSEAL-JET2 (10MPa)

ER

コレット

把持径

(mm)

把持径

(mm)

把持径

(mm)

把持径

(mm)

高精度タイプ

AA

コレットサイズ

コレットタイプ

把持径 (mm)

追加記号

シールなしタイプ

シールタイプ

超精密級

外部給油用

超精密級

精密級

シールタイプ 内部給油用

シールタイプ 外部給油用

:設定なし

...

...

L

1

L

2

L

øD

_ø

d

ø

D

1

Tu n g Ca p C - S E M

øD

ød

øD

1

L

L

2

L

1 C4SEM16X32C 40 16 38 32 12 17 8 5 C4SEM16X55C 40 16 38 55 35 17 8 5 C4SEM22X40C 40 22 47 40 20 19 10 5.4 C4SEM22X55C 40 22 47 55 35 19 10 5.4 C5SEM16X35C 50 16 38 35 17 15 8 5 C5SEM16X70C 50 16 38 70 17 50 8 5 C5SEM22X35C 50 22 47 35 19 15 10 5.4 C5SEM22X70C 50 22 47 70 19 50 10 5.4 C5SEM25.4X37C 50 25.4 50 37 22 - 9.525 4.6 C5SEM27X40C 50 27 58 40 21 20 12 6.3 C5SEM31.75X60C 50 31.75 64 60 30 - 12.7 6 C5SEM32X40C 50 32 63 40 24 20 14 7 C6SEM16X50C 63 16 38 50 17 28 8 5 C6SEM16X100C 63 16 38 100 17 78 8 5 C6SEM22X50C 63 22 47 50 19 28 10 5.4 C6SEM22X100C 63 22 47 100 19 78 10 5.4 C6SEM25.4X37C 63 25.4 50 37 22 - 9.525 4.6 C6SEM27X60C 63 27 58 60 21 38 12 6.3

øD

ød

øD

1

L

L

2

L

1 C6SEM27X100C 63 27 58 100 21 78 12 6.3 C6SEM31.75X60C 63 31.75 64 60 30 - 12.7 6 C6SEM32X60C 63 32 66 60 24 38 14 7 C6SEM38.1X60C 63 38.1 78 60 34 - 15.875 8 C6SEM40X60C 63 40 82 60 27 38 16 8 C8SEM16X100C 80 16 38 100 70 17 8 5 C8SEM22X50C 80 22 47 50 20 19 10 5.4 C8SEM22X100C 80 22 47 100 70 19 10 5.4 C8SEM25.4X50C 80 25.4 50 50 22 20 9.525 4.6 C8SEM27X50C 80 27 58 50 20 21 12 6.3 C8SEM27X100C 80 27 58 100 70 21 12 6.3 C8SEM31.75X50C 80 31.75 60 50 30 20 12.7 7 C8SEM32X50C 80 32 66 50 20 24 14 7 C8SEM32X100C 80 32 66 100 70 24 14 7 C8SEM38.1X50C 80 38.1 80 50 34 - 15.875 8 C8SEM40X60C 80 40 82 60 30 27 16 8

フェースミルホルダ

形 番

形 番

スパナは別売品です

キー幅

キー高さ

キー幅

キー高さ

7 MPa クーラント対応品

A C C E L E R A T E D M A C H I N I N G

H

_L

WRENCHM8SEMC16 16 M8 20 180 WRENCHM10SEMC22 22 M10 25 200 WRENCHM12SEMC27 25.4 / 27 M12 32 225 WRENCHM16SEMC32 31.75 / 32 M16 36 250 WRENCHM20SEMC40 38.1 / 40 M20 40 280 WRENCHM24SEMC50 50 M24 50 315

H

L

ød

L

2

øD

5

L

G

1

øD

1

øD

G

øD

ød

L

2

L

øD

1

øD

5

G

1

G

C8FM60X60 80 60 20 40 128 101.6 M16 M20 25.4 12.4

Tu n g Ca p C - F M

W R ENCH SEM C / D IN 6 3 6 8 (

フェースミルホルダ用スパナ )

形 番

カッタ取付内径 ø

ねじサイズ

フェースミルホルダ

形 番

キー幅

キー高さ

L

2

L

1

øD

2

ø

D

1

øD

L

10

M

M øD

øD

1

øD

2

L

L

1

L

2 C4ODP10X53 M10 40 18 23 53 33 23 C4ODP12X53 M12 40 21 26 53 33 23 C4ODP16X53 M16 40 29 34 53 33 23 C5ODP10X53 M10 50 18 19.5 53 33 25 C5ODP10X103 M10 50 18 28 103 83 75 C5ODP12X53 M12 50 21 23.5 53 33 25 C5ODP12X103 M12 50 21 31 103 83 75 C5ODP16X53 M16 50 29 34 53 33 25 C5ODP16X103 M16 50 29 36 103 83 75

M

øD

øD

1

øD

2

L

L

1

L

2 C6ODP10X55 M10 63 18 19.5 55 33 25 C6ODP10X105 M10 63 18 28 105 83 75 C6ODP10X130 M10 63 18 32 130 108 100 C6ODP12X55 M12 63 21 23.5 55 33 25 C6ODP12X105 M12 63 21 31 105 83 75 C6ODP12X130 M12 63 21 36 130 108 100 C6ODP16X55 M16 63 29 34 55 33 25 C6ODP16X105 M16 63 29 34 105 83 75 C6ODP16X130 M16 63 29 41 130 108 100

Tu n g Ca p C - O D P

形 番

形 番

先端交換式ねじ止めホルダ

10 MPa クーラント対応品
