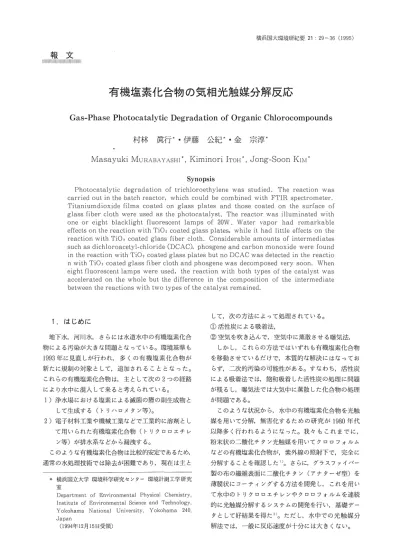

有機塩素化合物の気相光触媒分解反応
全文
(2) 30. この点について,一つの有力な解決策として,我々. 2)気相光触媒分解の種々の反応条件下での反応速度. は有機塩素化合物の気相中での光触媒による分解法を. を求めること。. 提案してきた2)圏3)。一般に領巾に存在する有機塩素化. 3)気相光触媒分解反応の中間生成物について調べる. 合物は蒸気圧が高く,曝気により容易に空気中に移行. こと。. させることができるため,気相中での光触媒分解が可 能となる。また,現在多く行われている(水中又は気 相中からの)活性炭による吸着と組み合わせた場合も,. 水蒸気等による活性炭の賦活化処理に際して,発生す. 2.実 験 気相中での光触媒反応を調べるために,Fig.1のよ. る気樽中の有機塩素化合物も,この気相中の光触媒分. うにFTIRの測定室中に組み込む融業装置を開発し. 解反応の対象となり得る。勿論,有機塩素化合物を取. た2)・3)。光触媒としては,これまで用いてきたグラ. り扱う工場等で,始めから気相中に存在する袴機塩素. スファイバークロスにコーティングしたTiO2Dおよ. 化合物はこの反応の対象となる。. びスライドガラス上にコーティングしたTiO2を使用. しかしながら,水中での反応に比べて,気相中での. した3)。反応装置は硬質ガラス管製,バッチ式で赤外. 反応については,まだデータが少なく,不明の点が多. ビーム通過のための窓下にはシリコン板を使用した。. い。これまでに反応速度および反応の中間生成物につ. 空気中のトリクロロエチレン(TCE)初濃度は,さ. いて2∼3の報告がある研9)が,詳細なデータは得 られていない。本研究では,試料として有機塩素化念 物の申でも,地下水汚染などの事例の多いトワクロロ. し当って4.6mg/1とした。光照射はブラックライ ぜ. ト蛍光灯1本あるいは8本を用いて行った。FTIR. により反応物質・生成物を定最するに当たってTCEl. エチレン(TCE)を選び,さし当っての目標を以下. とジクロロアセチルクロライド(DCAC)は標準物. の点に絞って研究を進めることとした。. 質により検量線を作成したが,フォスゲン(COC圭2). 1)気相中での光触媒反塔の簡便な測定系を開発する. と一酸化炭素については検知管を用いて検量線を作成. こと。. した。. TCE aBd H20. @ injectio勲and sampling モ汲撃奄№?t至luorescent lamp. @ TTe烈on gasket @ /. Alτcontaining TCE(+H20). FTIR beam. 一『一一一嗣一一一一一一一嗣一} \Si pl。・。. G豆ass tube. Giass plates coated wi£h TiO20r g玉ass fiber cloth coated with TiO2. Fig。1 The batch rector for the measurement Qf the reacもant an(i products Qfもhe. phOもocatalytic reaction of TCE by means of FTIR..
(3) 31. 3.結果および考察「 上記の装置を用いることによりサンプリングをする ことなく,反応の経時変化を精度よく追跡することが. 可能となった。気相中での光触媒反応に対する水分の 影響を承す実験結果をFig,2とFig,3に示す。 Fig.2. は光触媒として,ガラス板上にコートしたTiO2を使 用した場合で,Fig。3はグラスファイバークロス表面. にコートしたTiO2を使用した場合である。いずれの 場合も照射光はブラックライト蛍光灯ユ本でかなり弱 いが,Fig.2ではFig.3に比べると,光触媒活性が余 り高くないために,水分の影響が顕著に現れたと考え られる。この点については,先ず水分のない場合,反. 応はKuもsunaら婿〉がTCEの低濃度領域(<30 ppm. ∼0.16rng/1)で指摘したのと同様に02一がTCE を攻撃することが考えられる。ただし,本研究のように. TCEの高濃度領域では反応に対する・OH一ラジカル の関与も考えられる。光触媒は予め反癒管ごと120℃ の乾燥器中で乾燥したものの,大気中で装置に戻すた. め,多少の水分の吸着はあると思われ,従って,光触. 媒表面で・OH一ラジカルの生成が考えられる。水分. 量を0から相対湿度25%まで増すと,反応はやや遅 くなった。この点はK:utsunaらのTCEの低濃度領. みると,Fig,6はFig.2の実験の内,相対湿度50%の. ものに対応するが,中間生成物としてDCACの生成 が顕著で,その他フォスゲンと一酸化炭素がイ/威した。. Fig.7はFig.3の実験の内,相対湿度50%に対応. する。この場合TCEの分解速度はFig,6の場合と ほとんど違わないのに,中間生成物のDCACが検出 されないこと,フォスゲンの生成も少なく,反応開始. 後70分程で検出されなくなる点が注翻される。. これは,Fig、6とFig7では,いずれも光触媒表面で の反応速度はほぼ最大に達し,大体等しいが,他の饗 因,例えば拡散などが律速になって,反応はこれ以L 速くならない。ところが,吸着力などが違うため,光 触媒の活姓が異なり中間生成物に違いが生じたものと 考えた。. Fig.8はFig.6の実験でブラックライトを8本にし た場合で,反応は全般に加速されるが,中間生成物は Fig.6の場合と同様に生成している。ただし, DCAC は沸点が高く(≒1!0℃)検量線作成に無理があった. ため,Fig。6とFig.8のDCACの傾は実際よりかな り高くなっていると思われる。一方,Flg.9はFig.7. の実験で光照射を強くした場合で,フォスゲンの消失 も含めて,反応は加速された。. 域の結果と部分的に傾向が似ており,○、一が水分と反. 応して滅少したためと思われる。水分量を相対湿度 50%にまで増すと,反応速度は増大するが,光触媒表. 面での・OH ラジカルが増し,これが反応を促進し たと考えられる。さらに水分量が増すと(75∼ioO%),. 反応は次第に遅くなった。これは光触媒表面へのT CEの吸着に対して水分の吸着が競合して,反応速度 が小さくなったと考えられる。Fig.3の場合は, Fig.2. に比べ表面積も大きく,光触媒活性が強いため水分量 の影響が現れなかったと考えられる。 Fig.4では, Fig.2と同じ条件でブラックライトを. 8本に増やし,照射光強度を増した。その結果反塔は. 全般に加速され,相対湿度0%から50%までは水分 の影響は現れず,水分量を更に増やしたら,反応速度 は小さくなった。これはFig.2の場合と同様, TCE の吸着に対して,水分の吸着が競合したためと思われ. 4.まとめ 以上の結果をまとめると以下の通りになる。. 1)FTIR測定用反応槽の開発により,反応の経時 変化,中間生成物について,サンプリングをする ことなく測定が可能となったQ. 2)ガラス板上にコートしたTiO2光触媒を用いて, 緩やかな反応を行うことにより,反応の中間生成 物を明瞭に捕らえることができた。この場合,反 応速度に対する水分の影響はやや複雑で,これま. でにTC£の低い濃度領域について報告された ものとは違う傾向を潤した。. 3)グラスファイバークロスにコートしたTio2を用 い,光照射強度を強くした場合,中間生成物は比. 較的短時間の内にほぼ全部分解した。この場合, 二二速度に対する水分の影響は,あまりなかった。. る。. Fig.5はFig.3の反応条件の内,ブラックライトを 8本にして照射光強度を増した場合で,全般に反癒速 度が増大した。反塔速度が増し,反回時間が短くなっ. たため,測定結果のばらつきが増したが,Fig.3岡様 水分の影響は現れなかった。. 次に,FTIRによって測定した反応生成物について. 謝辞 本研究を進めるに当たり,試料の作製に協力いただ いた日本無機㈱に深く謝意を表する。.
(4) 32. l x. ts・K))tl E.. x. .Lh"--- )K.-. -te--ve-----)k-. x. O.8. XN. x. 1. A. ×. ii. 1. s o%. O.4. 100% N. N. 1. ×--・. s. A 1. O.2. 3te. N. 1. O.6. v v. × K. kp<}rz. l. ---. blank. t(>s. × 'ux. xu.. 1,. 1, so%. sk. N. o. 60 90. 30. o. 120. 150. 180. Illumination time(min) Fig.2 E'ffect of water vapor on the photocatalytic reaction rates of TCE in gas phase (D. Initial concentration of TCE : ca. 4.6mg/}, Photocatalyst : T20! coated on slide glass plates, Illumination : a piece of blacklight. fluorescentlamp.. 1 x"",. O:*g}kyrzslnco% A: ig st meN so %. N". O.75. a :'*Esttwncloo % eix. Vx. Yo o.s. Vx. D'-. zes O.25. R. x. "x. o o. 20. 40. 60. lllumiRation time(mln) Fig. 3. Effect of water vapor on the photocatalytic reaction rates of TCE in gas phase (2). Initial concentration of TCE :ca.4.6mg/1, Photocatalyst rYi02 coated on glass fiber cloth, Illumination : a piece of b]acklight f'luorescentIamp..
(5) 33. 1. N. N,. XXx. ss. s t. O.75. N. k. 1. l. N 1. t N. Do. "L "s 100% v. 25% 50% o% N. CS" O.5. ,;.5×. t s. t. xu. t 1. O.25. x<2" × Xx-×. N. t. ox' Vx. x x. o o. 2. 46. 8 10. 12. Illumination time(min) Fig. 4. Effect of water vapor oR the photocatalytic reaction rates of [rCE in gas phase (1). Initia} concentratlon of TCE : ca.4.6mg/l, Photocatalyst: Ti02 coated on siide glass plates, Illumination : 8 blackiight fluorescent. lamps.. 1. O:$gikytresto% A:tascyy2eeNso% O.75. E]: *gstZE!ffcloo %. o O.5 Vx D-. O.25. o o. t. 30. 60. 90. Illumination time(s) Fig. 5. Effect of water vapor on the photocatalytic reactlon rates of TCE in gas phase (2). Initial concentration of TCE : ca,4.6mg/1, Photocataiyst: Ti02 coated on glass fiber cioth, Il}umiRation : 8 biacklight fluorescent. lamps..
(6) 3tl. 5. 4. Obo ve3. o A. C2HC13. m. COCI2. Q. co. C12CHCOCI. ・e-. e-. g2 8. 8. 1. o o. 40. 80. 120. Illumination time(min). Fig .6 Changes of the concentration of TCE and products with time in the gas phase photocata}ytic degradation reaction of 1℃E (l).. Initial concentration of rl]CE : ca.4.6mg/1, Photocatalyst : Ti02 coated on sllde glass plates, }llum2nation : a piece of blacl<light f}uorescent lamp.. 5. 4. o. C2HCL3. tr. COC12. Q. co. ". s}ib 3. 5.s. t2 E 8・. 1. o o. 20 40. 60. 80. Illumination time(min). Fig .7 Changes of the concentration of TCE and products with time in the gas phase photocatalytic degradation reaction of TCE (2). Initial concentration of TCE : ca.4.6mg/1, Photocatalyst : Ti02 coated on glass fiber cloth, Iliumination : a piece of blacklight fluorescent iamp..
(7) 35. 5. 4. o E v -5r). 3. o A. C2HCIb・. fi. COC12. O. co. C12CHCOCI. -e-. e-. g. 2. 2. 8 1. o. l. o. ]. 10 115. 5. Illuminatiofl. 20. 25. 30. time(min). Fig .8 Changes ofthe¢onceRtration ofTCE and products xitJith time in the gas phase photocatal>rtic degradation reactgon of TCE (3 ).. InitialconcentrationofTCE:ca,4.6mg/},Photocatalyst:Ti 02 coat,ed on slic le glassplates,{llumination:8blaekHghtf]uorescentlamps.. 5. 4. o. C2HCI3. u. COCI2. Q. co. o'6b 3 s .s. :t p. E" 8・. 1. o. '. o. a. 6. 8. Illumination time(min) Fig .9 Changes of the concentration of rl'CE and products with time in. the gas. phase photocatalytic degradation reaction of TCE (4 ).. InitialconcentratlonofTCE:ca,4.6mg/l,Photocataly.st:TiOt, coated on glass fibercloth,Illumination:8b}acklightfluorescentlamps.
(8) 36. Trichloroethylene in the Gas Phase Using. 参考文献. TiO2 PorOus Ceram重。 Membrane”,in Pho− tocata圭ytic Purificaもion and Treatmenもof. 1.)M.Murabayashi, K.ltoh, Y.Ohya, and K .Kamaもa,“Photocata工ytic Degradaもion oξ. ChlorofOrm on P主atinized TiO2 Powder”,. DENIK至KAGAKU,57,122!(1989),. 2)M.Murabayashi, Kltoh, S.Kuroda, R. Huda, R.Masuda, W.Takahashi and K. Kawashima,“Photocatalytic Degradation of Chi.orO£orm wiもh TiO2 Coated Glass. F重ber Cloth”, DENKI KAGAKU, 60,. Water and Air, D.f.Ollis and H.A1−Ekabi, ]巳ds.,405−420(1993).. 7)M.A.Nimlos, W.A.JacOby, D.M.Blake, T.. A,Mi圭ne,“Direct Mass Spectromeもric Sもudies of the Destruction oゴHazardOus Wastes,2. Gas−Phase Pho乞ocatalytic Oxi−. dation Qf Tr重chloroethylene Qver TiO2: Proδucts and Mechanisms”, E資viron. Sci. Techno生.27,732−740(1993).. 741 (1992).. 3)岡村和雄,吉田克彦,平野浩二,井口潔,伊藤公 紀,村林眞行,「水中のトリクロロエチレンの気 相における光酸化」,第27回水環境学会銀会講演 要旨集p.218(1993).. 4)村林回持,伊藤公紀,金宗淳,「トリクロロエチ レンの気相光触媒分解」, シンポジウムー光触. 媒反応の最近の展開(1994.11./∼2.)一予稿 集,1−03,p。5,東京(1994).. 5)S.Yamazaki一.Nishida, KJ.Nagano, L.A. Phil玉ips, S,Cervera−March, M.A.Anderson, “Phoもocaもalytic Degradation of Trich圭oro−. ethylene in the Gas Phase Using Titaniu.zn Dioxide Pelleもs”,J. PhoもQchem,PhQtobio圭.. A:Chem.,70,95−99(1993).. 6)M.A,Anderson, S.Yamazaki−Nishida, S.. Cervera−March, “PhotodegradatiQn of. 8)M.R。Nimlos, W.A.Jacoby, D.M.Blake, T.. A.Milne,“Detection of至nterlnediates from the Gas−Phase Photocatalytic Oxidation of Trichloroethylene”,in Photocaもalytic P犠ri一ぜ {ication and Trea乞ment of Water and Air,・ D.f. Ollis and H.A1−Ekabi, Eds.,387−392 (1993),. 9)W.Holden, A.MarcellinQ, D.Vahc, A.C,. Weedon,“Titanium Dioxide Mediated Photochemica三Destrucもion of Trich1Qro− ethylene Vapours in Air”, in Phoもocata−. lytic Purification and Treaもment of Water and Air, D.f.Oll重s and且A1−Ekabi, Eds., 393−404 (1993),.
(9)
関連したドキュメント
In this study, clinical evaluation was performed on the effectiveness and safety of titanium external fixation pins coated with iodine (Fig.. Patients
Degradation mechanism of lignin model compound by ozonolysis l: veratrole, 2: guaiacol, 3: catechol, 4: quinone, 5: muconic acid dimethylester, 6: muconic acid monomethylester,
This novel [7+2] cycloaddition with RhI catalyst involves the unprecedented Csp3−Csp3 bond activation of “normal-sized” cyclopentane ring presumably via the intermediate A..
1 月13日の試料に見られた,高い ΣDP の濃度及び低い f anti 値に対 し LRAT が関与しているのかどうかは不明である。北米と中国で生 産される DP の
• NPOC = Non-Purgeable Organic Carbon :不揮発性有機炭素 (mg/L). • POC = Purgeable Organic Carbon :揮発性有機炭素 (mg/L) (POC
19370 : Brixham Environmental Laboratory (1995): Sodium Chlorate: Toxicity to the Green Alga Scenedesmus subspicatus. Study No.T129/B, Brixham Environmental Laboratory, Devon,
We have seen in Lemma 3.5 that pr is a valid promotion operator on a tensor product of classical highest weight crystals of type A n indexed by rectangles; furthermore pr yields
To define the category of sets of which this type of sets is the type of objects requires choosing a second universe of types U 0 and an element u of U 0 such that U = El(u) where El
