TB3179 メモリ保護ユニット (MPU) の設定方法はじめにメモリ保護ユニット (MPU) は Cortex -M7 コアがメモリ保護のために備えているオプションのコンポーネントです MPU はメモリマップを分割しそれぞれにアクセス権とルールを設定します本書では Cortex-M7 ベー

(1)

TB3179

メモリ保護ユニット

(MPU)の設定方法

はじめに

メモリ保護ユニット(MPU)は、Cortex®_{-M7 コアがメモリ保護のために備えているオプションのコンポー}

ネントです。MPU はメモリマップを分割し、それぞれにアクセス権とルールを設定します。本書では、

Cortex-M7 ベースの Microchip 社製 MCU で MPU メモリ領域を設定する方法を説明します。 MPU の特長は以下の通りです。 • 知的財産への侵害を防ぐために、信頼できないアプリケーションからの保護メモリ領域へのアクセスを防ぎます。 • ユーザアプリケーションによる、オペレーティングシステムが使っているデータの破壊を防ぎます。 • タスクが他のデータへアクセスしないようブロックする事で処理タスク間でデータを分離します。 • 重要なデータを保護するために、メモリ領域を読み出し専用として定義できます。 • 予期せぬメモリアクセスを検出します。 MPU が提供する主な機能は以下の通りです。 • メモリの保護 • 周辺モジュールの保護 • 特権コードのアクセスに対する保護

(2)

TB3179

DS90003179A_JP - p. 2

Cortex-M7 の MPU

1. Cortex-M7 の MPU

Cortex-M7 デバイスの MPU オプションは、システム空間の 8 から 16 のメモリ領域を保護するために使います。

下図に、MPU 領域に基づいた Cortex-M7 ベース MCU のメモリインターフェイスを示します。製品別の

メモリマッピング詳細は各デバイスのデータシートを参照してください。図1-1. Cortex-M7 ベース MCU のメモリインターフェイス MPU はメモリユニットの領域ごとに機能を提供します。領域とはメモリマップの一部であり、個別にアクセスルールがあります。メモリタイプと属性が領域にアクセスした際の挙動を決めます。各メモリ領域には個別に属性を設定できます。メモリ領域がオーバーラップする場合、メモリアクセスは最も大きな番号の領域に指定された属性が優先されます。 MPU 領域の設定ではメモリタイプ、メモリ領域、タイプ、属性を指定します。 MPU には多数のレジスタがあります。Cortex-M7 MPU レジスタの一覧は

(3)

TB3179

Cortex-M7 MCU での MPU の設定

2. Cortex-M7 MCU での MPU の設定

システムには以下のメモリタイプがあります。 • ノーマル: データまたはコードのメモリ空間を示します(フラッシュ、SRAM 等)。 • デバイス: メモリにマッピングされた周辺モジュールを示します(USBHSRAM 等)。 • ストロングリオーダ: アクセスが常にプログラムの順序に従うメモリを示します(EBI、TCM 等)。メモリ領域には以下の属性があります。 • 共有可/不可(S) • キャッシュ可/不可(C) • メモリアクセスパーミッション(AP) • 命令フェッチのアクセス(XN) • TEX と B は別のビットフィールドであり、上のビットフィールドと組み合わせて各 MPU メモリ領域の属性を定義します。図2-1. メモリ領域の属性 属性ビットフィールドの詳細は http://infocenter.arm.com/help/index.jsp?topic=/com.arm.doc.dai0179b/CHDFDFIG.htmlを参照してください。 Cortex-M7 ベース MCU のメモリマッピングは、一般メモリ空間を定義します。各メモリ空間には論理操作に対する明確なメモリタイプが与えられています。これらはMPU領域属性レジスタのメモリタイプビットの既定値です。また、MPU システムの基本的な設計原理でもあります。 Cortex-M7 ベース MCU の基本的なメモリアクセスの挙動については、「メモリ領域の属性」を参照してください。メモリタイプの全ての領域属性は、この表に従う必要があります。例えば周辺領域は非XN タイプとしては設定できず、常にデバイスタイプ、キャッシュ不可、実行不可として設定します。

(4)

TB3179

DS90003179A_JP - p. 4

Cortex-M7 MCU での MPU の設定

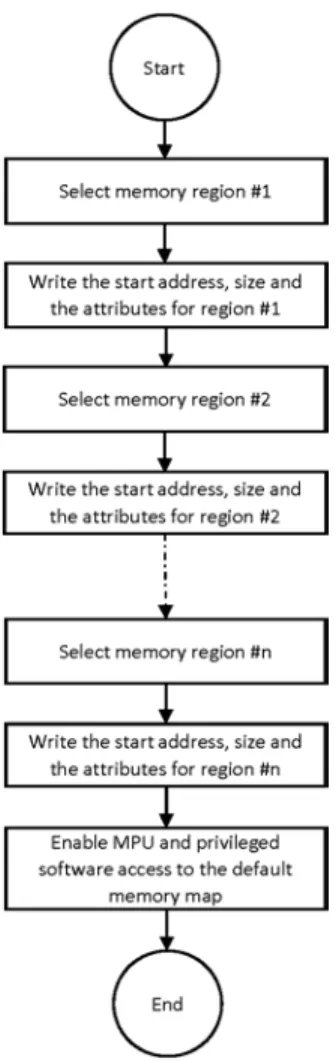

ソフトウェアの実装 MPU レジスタは使う前にプログラミングして有効にします。これは通常、システム起動後ターゲット MCU で実行するアプリケーションの初期化フェイズで行います。 MPU は以下の 3 ステップで設定します。 1. メモリ領域を選択する。 2. 選択したメモリ領域の属性(TEX、S、C、B、AP、XN)を設定する。 – 有効な全てのメモリ領域に上の 2 つのステップを繰り返す。 3. MPU を有効にする。必要なパーミッションなしでメモリの領域へアクセスされた場合、メモリ管理フォルトが発生します。メモリ管理フォルトの例外は、MPU モジュールを有効にする前に設定します。不正アクセスが検出された場合、システムはメモリ管理フォルトハンドラに移行します。システム制御ブロック(SCB)のシステムハンドラ制御および状態レジスタ(SHCSR)を使って MemManage フォルトの例外を有効にします。詳細は http://infocenter.arm.com/help/index.jsp?topic=/com.arm.doc.dui0646a/CIHFDJCA.html を参照してください。フロー図以下のフローチャートに、MPU 領域を設定するステップの概要を示します。 1. MPU->RNR レジスタを使って MPU 領域を選択する。

2. MPU->RNR で選択した MPU 領域のベースアドレスを MPU->RBAR レジスタに書き込む。 3. MPU->RNR で選択した MPU 領域の属性を MPU->RASR レジスタに書き込む。

(5)

TB3179

Cortex-M7 MCU での MPU の設定

(6)

TB3179

DS90003179A_JP - p. 6

MPU 領域の更新

3. MPU 領域の更新

MPU 領域属性は、各種要件を満たすために実行時に更新できます。領域の属性を更新するには以下の操作が必要です。 • 属性を変更する前に、領域を無効にします。 • 予期せぬ挙動を避けるために、更新の前に割り込みルーチンを無効にします。 • MPU レジスタへのアクセスはアライメントされている必要があります。MPU を更新する前に、未処理のメモリ転送を終了するDSB と ISB 命令を実行します。メモリバリアの挙動は例外エントリで自動的に発生して復帰するため、更新手順が例外ハンドラで発生する場合、メモリバリア命令は不要です。

(7)

TB3179

MPU の設定のヒント

4. MPU の設定のヒント

ヒント: 1. プロセッサは MPU レジスタへのアライメントされていないアクセスをサポートしていません。MPU レジスタはアライメントされたワードアクセスのみサポートしています。 2. MPU がプログラミング済みの場合、前回の領域設定が新しい MPU 設定に影響しないように、未使用領域を無効にします。 3. 割り込みハンドラがアクセスする可能性のある領域の属性を更新する前に、割り込みを無効にします。

(8)

TB3179

DS90003179A_JP - p. 8

参考文献

5. 参考文献

• http://infocenter.arm.com/help/index.jsp?topic=/com.arm.doc.dui0646a/BIHIIJDC.html • http://www.microchip.com/design-centers/32-bit/sam-32-bit-mcus/sam-v-mcus • http://www.microchip.com/design-centers/32-bit/sam-32-bit-mcus/sam-s-mcus • http://www.microchip.com/design-centers/32-bit/sam-32-bit-mcus/sam-e-mcus • http://www.atmel.com/Images/Atmel-42128-AT02346-Using-the-MPU-on-Atmel-Cortex-M3-M4- based-Microcontroller_Application-Note.pdf • http://infocenter.arm.com/help/index.jsp?topic=/com.arm.doc.dui0646a/Cihegaib.html • http://asf.atmel.com/docs/latest/samv71/html/mpu_8c.html • http://asf.atmel.com/docs/latest/samv71/html/mpu_8h.html
