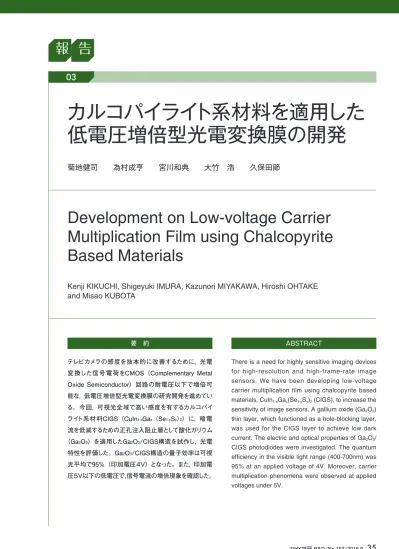

03
カルコパイライト系材料を適用した
低電圧増倍型光電変換膜の開発
菊地健司 為村成亨 宮川和典 大竹 浩 久保田節
Development on Low-voltage Carrier
Multiplication Film using Chalcopyrite
Based Materials
Kenji KIKUCHI, Shigeyuki IMURA, Kazunori MIYAKAWA, Hiroshi OHTAKE
and Misao KUBOTA
要 約 テレビカメラの感度を抜本的に改善するために，光電 変換した信号電荷をCMOS（Complementary Metal Oxide Semiconductor）回路の耐電圧以下で増倍可 能な，低電圧増倍型光電変換膜の研究開発を進めてい る。今回，可視光全域で高い感度を有するカルコパイ ライト系材料CIGS（CuIn1-xGax（Se1-ySy）2）に，暗電
流を低減するための正孔注入阻止層として酸化ガリウム
（Ga2O3）を適用したGa2O3/CIGS構造を試作し，光電
特性を評価した。Ga2O3/CIGS構造の量子効率は可視
光平均で95%（印加電圧４V）となった。また，印加電
圧５V以下の低電圧で，信号電流の増倍現象を確認した。
ABSTRACT
There is a need for highly sensitive imaging devices for high-resolution and high-frame-rate image sensors. We have been developing low-voltage carrier multiplication film using chalcopyrite based materials, CuIn1-xGax(Se1-ySy)2 (CIGS), to increase the
sensitivity of image sensors. A gallium oxide (Ga2O3)
thin layer, which functioned as a hole-blocking layer, was used for the CIGS layer to achieve low dark current. The electric and optical properties of Ga2O3/
CIGS photodiodes were investigated. The quantum efficiency in the visible light range (400-700nm) was 95% at an applied voltage of 4V. Moreover, carrier multiplication phenomena were observed at applied voltages under 5V.
光子エネルギー（eV） 光吸収係数（cm −1 ） 0 10１1.0 1.5 2.0 2.5 10２ 10３ 10４ 10５ CuGaSe2 CulnSe2 CdTe GaAs a-Si 結晶Si 当所では，多画素化や高フレームレート化が進むテレ ビカメラの感度不足の問題を抜本的に解決するために， 信号電荷の増倍が可能な光電変換膜をCMOS（Comple-mentary Metal Oxide Semiconductor）回路上に積層し た新たな高感度イメージセンサーの研究・開発を進めて いる。
電荷増倍の原理としては，当所が以前に開発した HARP（High-gain Avalanche Rushing amorphous Photoconductor）1）＊１と同様なアバランシェ（なだれ） 増倍＊２を想定しているが，CMOS回路の耐電圧（一般 に数V ～数十V）以下の低い電圧で，アバランシェ増 倍の元となるインパクトイオン化に必要な電界（107V/ m）２）を得るには，可視光に対して高い光吸収係数 ＊３を 有する光電変換材料を用い，光電変換膜を薄くする必要 がある。 今回，その候補の１つであるカルコパイライト系材 料 ＊ ４ CIGS（CuIn1-xGax（Se1-ySy）2） に， 正 孔 注 入 阻 止
層 ＊５として酸化ガリウム（Ga2O3）を適用したGa2O3/ CIGS構造の光電変換膜を試作し，５V以下の低い印加 電圧で，信号電荷の増倍現象が起こることを確認した。 本稿では，CIGSの概要および光電変換膜構造の設計 指針について述べた後，試作した光電変換膜の光電特性 について報告する。
２．CIGSの概要
CIGSは銅（Cu），インジウム（In），ガリウム（Ga）， セレン（Se）または硫黄（S）で構成される化合物半導 体であり，光吸収係数および量子効率 ＊６ が高く，構成 元素比の調整によりバンドギャップ＊７が制御可能であ ることから，主に太陽電池の光電変換材料として研究・ 実用化されている３）。１図に，２種類のCIGS（CuInSe2， CuGaSe2）を含む各種半導体の光吸収係数を示す４）。こ の図から分かるように，CIGSは各種半導体の中でも特 に高い光吸収係数（可視光に対して約105cm-1）を有し ており，500 ～ 1,000nmの膜厚があれば，可視光を十分 に吸収することができる。また，この程度の膜厚であれ ば，５～ 10Vの印加電圧で，膜内にインパクトイオン化 に必要な107V/mの電界を発生させることが可能である ことから，CMOS回路上で電荷増倍を実現する可能性を 持った材料と言える。３．CIGSを用いた光電変換膜構造の設計指針
CIGSを用いた太陽電池においては，p型半導体 ＊8で あるCIGSに対し，n型半導体 ＊９である硫化カドミウム （CdS）を組み合わせるケースが一般的である。これは， CdS成膜時にカドミウム（Cd）がCIGS表面に拡散してn 型CIGSが形成されることで良好なpn接合が得られるな どの理由からである５）。一方，CdSのバンドギャップは 2.4eVと比較的小さく，青色光（波長520nm以下）を吸 収するため，光電変換層であるCIGSに青色光が届かな い。このため，可視光用イメージセンサーの光電変換材 料としてCIGSを用いる場合には，それと組み合わせるn 型半導体としてCdS以外の材料を適用する必要がある。 新たなn型半導体材料を探索するにあたっては，低い 暗電流での電荷増倍が可能であったHARPの研究成果か ら得られた知見を基に６），以下の４条件を指針とした。 １図 各種半導体の光吸収係数 ＊１ 高電界を印加したときに生じるアバランシェ増倍現象（脚注２参照）を 利用した電荷増倍型光電変換膜。アモルファス（非晶質）セレンを主な 材料とする。 ＊2 高電界（一般に106～ 108 V/m）で加速された電荷が原子に衝突し，複 数の電荷を発生させるインパクトイオン化現象により，なだれ（アバラ ンシェ：Avalanche）のように電荷が増幅する現象。 ＊３ 光が物質中を進むときに，その物質に吸収される度合いを表す定数。単 位はcm-1。 ＊４ 黄銅鉱（Chalcopyrite：カルコパイライト）と同様な結晶構造を持つ化合 物半導体。 ＊５ 電極からの注入電荷（この場合は正孔）を防ぐ目的で，電極と光電変換 膜の間に挿入される薄膜。 ＊６ 入射した光子１個に対して生成される信号電荷数の割合。 ＊７ 電荷が存在できないエネルギーの範囲。この値によって，光電変換材料 が感度を有する波長の範囲が左右される。 ＊８ 電気の流れを担うキャリアとして正孔が使われる半導体。 ＊９ 電気の流れを担うキャリアとして電子が使われる半導体。報告
03
0 ※１ 電子が存在する確率が 50 %となるエネルギー値 ※２ 電子が自由に動けて， 電気伝導に寄与できるエネルギー帯 ※３ 電子が自由に動けず， 電気伝導に寄与しないエネルギー帯 伝導帯※２ 価電子帯※３ CIGS 4.7eV 1.8eV Ga2O3 0.6eV 3.5eV フェルミ準位※1 ITO 正孔 入射光 Ga2O（100nm）3 透明電極 金属電極 ガラス基板 CIGS（1μm） ① 可視光に対する透過率が高い。 ② 正孔に対するエネルギー障壁 ＊10 （以後，正孔障壁 と呼ぶ）が高い。 ③ 電子に対するエネルギー障壁（以後，電子障壁と 呼ぶ）が低い。 ④ 欠陥準位 ＊11 が少ない。 ここで①は，可視光全域で高い感度を得るためには必 須の条件であり，②は，暗電流 ＊12の主な要因の１つであ る，電極からの注入電荷（この場合は正孔）を阻止する ために必要である。③は，電子障壁が大きいと，光から 生成された電子がその障壁に捕獲されて，撮像時に残像 や焼付といった問題を生じることによる。④は，欠陥準 位が多数存在すると，実効的な正孔障壁が低下するため である６）。 これらの条件を指針として検討を重ねた結果，CIGS に適用するn型半導体としてGa2O3を採用した。Ga2O3 はバンドギャップが4.7eVと大きく，実際にスパッター 法 ＊13で成膜したGa2O3（膜厚100nm）の透過率を測定し た結果，可視光域（波長400 ～ 700nm）での平均値は 98%となり，①を満足する。２図にGa2O3/CIGS構造の エネルギーバンド図を示す。光入射側の透明電極として ITO（Indium Tin Oxide：酸化インジウムスズ）を使用 した場合，電極から見た正孔障壁は3.5eVとなる。これ は正孔注入阻止性能が高く暗電流が少ないHARPの正孔 障壁（2.8eV）６）より高く，②を満たす。また，電子障 壁は0.6eVとなり，③も満たすことが分かる。④につい ては，後述するように，Ga2O3内の欠陥準位を低減する 成膜条件を見いだした。４．Ga
2O
3/CIGS構造の試作
Ga2O3/CIGS構造の光電特性を評価するために，３図 に示すサンプルを試作した。 始めに，ガラス基板上に裏面金属電極として膜厚１μm のモリブデン（Mo）をスパッター法で成膜した。 次に，CIGS（膜厚１μm）を多元蒸着法で成膜した。 多元蒸着法は，Cu，In，Ga，Seの各材料をそれぞれル ツボに 充じゅう填てんして各々を加熱し，各材料を蒸発させるこ とで基板上に成膜させる方法である。各ルツボの温度を 制御することで，Cu，In，Ga，Seの蒸発量を変化させ， 所望の組成比を得ることができる。 ４図にCIGS薄膜の成膜プロセスを示す。これはNREL（National Renewable Energy Laboratory：米国立再生 可能エネルギー研究所）が開発した多元蒸着法の一種で あり，三段階法と呼ばれる成膜プロセスである７）。高品 質な膜が得られ，再現性も高いため，高効率CIGS太陽 電池の成膜法として一般的に用いられている。 ４図の成膜プロセス（①～④）の詳細は，以下の通り である。 ① 最初に基板温度300 ～ 350℃で，In，Ga，Se（ル ツボ温度：In 880℃，Ga 1,000℃，Se 210℃）を 蒸発させる（成膜時間10 ～ 15分）。このとき，裏
２図 Ga2O3/CIGS 構造のエネルギーバンド図 ３図 Ga2O3/CIGS 構造の試作サンプルの模式図
＊10 電荷が電流に寄与するために超える必要のあるエネルギーの大きさ。 ＊11 結晶中の原子欠損により生じる準位（エネルギーの大きさ）。 ＊12 入射光が無いにもかかわらず光電変換膜内に生じる電荷。画質を劣化さ せる要因となる。 ＊13 加速したイオンを成膜材料に衝突させ，はじき出された材料を基板に付 着させる成膜方法。
時 間 蒸発量（a.u. ※），基板温度（a.u.） ※ arbitrary unit（任意単位） 300-350℃ ① ② ③ ④ 成 膜 Se In Ga In Ga Cu 電圧（V） 電流密度（ μ A/cm 2） −0.2 0 0.2 0.4 0 −1.0 1.0 順バイアス 逆バイアス Ga2O3成膜時の酸素分圧 3×10−2 Pa 6×10−2 Pa 1×10−1 Pa 逆バイアス電圧（V） 電流密度（ μ A/cm 2） 0 0.1 0 0.2 0.3 0 0.2 0.4 0.6 0.8 1.0 逆バイアス電圧（V） 電流密度（mA/cm 2） 0 1.0 2.0 0 0.2 0.4 0.6 0.8 1.0 Ga2O3成膜時の酸素導入なし 面電極であるMoとSeとの間で反応が起こり，薄 い二セレン化モリブデン（MoSe2）層が形成され る。このMoSe2層の働きによってMoとCIGSとの 間で良好なオーミック特性 ＊14が得られるようにな る（MoとSeの間に整流特性 ＊15が生じると感度低下 などの問題が生じる）。 ② 次に基板温度を450 ～ 500℃に昇温させながら， Cu，Se（ルツボ温度：Cu 1,150℃，Se 210℃）を 蒸発させる（成膜時間５～ 10分）。 ③ 続いて基板温度はそのままで，再度In，Ga，Se（ル ツボ温度：In 860℃，Ga 975℃，Se 210℃）を蒸 発させる（成膜時間１～２分）。 ④ 最後にSeの再蒸発に伴うCIGSのSe欠損を防ぐ目 的で，基板温度を下げながらSe（ルツボ温度Se 170℃）を蒸発させる（成膜時間20 ～ 40分）。 ３図のGa2O（膜厚100nm）はスパッター法で成膜した。3 この際，欠陥準位の原因となるGa2O3膜内の酸素欠陥 ＊16 を低減するために，Ga2O3成膜中の酸素（O2）分圧を０ ～ 1.0×10-1Paの間で変化させて最適条件を検討した（５ 章を参照）。 最後に，表面透明電極としてITO（膜厚30nm）をスパッ ター法で成膜した。
５．試作したGa
2O
3/CIGS構造の光電特性
５図にGa2O3/CIGS構造の暗電流－電圧特性を示す。 ITO電極を陰極，Mo裏面電極を陽極としたときが順バ イアス，ITO電極を陽極，Mo裏面電極を陰極としたと ４図 CIGS 薄膜の成膜プロセス ５図 Ga2O3/CIGS 構造の暗電流－電圧特性（入射光無し） ６図 Ga2O3/CIGS 構造の暗電流－電圧特性（入射光無し） ＊14 電流が電圧に比例する，整流性のない特性。 ＊15 一方向のみに電流が流れ，逆方向にはほとんど流れない特性。 ＊16 酸化ガリウム薄膜内に生じる酸素の欠乏。報告
03
逆バイアス電圧（V） 電流密度（ μ A/cm 2） 0 0.4 0.8 1.2 1.6 5 0 1 2 3 4 6 Ga2O3成膜時の酸素分圧6×10−2Pa 暗電流 信号電流 入射光 波長550nm 強度50μW/cm2 きが逆バイアスである。順バイアス状態で電流が大きく 流れ，逆バイアス状態で電流がほとんど流れない明確な 整流特性が得られたことから，Ga2O3とCIGSとの間で良 好なpn接合が形成されたことが確認できた（可視光用 イメージセンサーとしては，暗電流の低い逆バイアス状 態を利用する）。なお５図では，Ga2O3成膜中の酸素（O2） 分圧は6.0×10-2Paとした。 ６図にGa2O3成膜中のO2分圧を変えたときの暗電流－ 電圧特性を示す。暗電流特性はGa2O3成膜中のO2分圧に 大きな影響を受けることが分かる。Ga2O3成膜中にO2を 導入しない場合，暗電流は１V印加時で10-3A/cm2台と 最も高い値となった。暗電流が大きくなる原因としては， Ga2O3内に酸素欠陥が多数発生し，Ga2O3が形成する実 効的な正孔障壁が低下したためと考えられる。すなわち， Ga2O3内に酸素欠陥が多数発生すると，Ga2O3が形成す る正孔障壁内に欠陥準位（多数の穴）が生じる。ITO電 極側から注入される正孔は信号電荷（光電変換膜に入射 した光子が変換されて発生する正孔）とは無関係であり， 暗電流の要因となる。本来は，正孔障壁によって電極か らの正孔注入は阻止される。しかし，正孔障壁内に欠陥 準位（多数の穴）が存在すると，注入された正孔はその 穴を通してCIGS側へ入ってしまうため，実効的な正孔 障壁を低下させる原因となる。本実験においては，O2 分圧を3.0×10-2Pa ，6.0×10-2Paと高めていくと，暗電流 は顕著に低減した。これは，Ga2O3中の酸素欠陥がO2導 入によって減少し，実効的な正孔障壁が理論値に近づい たためと推察される。 ６図でO2分圧をさらに1.0×10-1Paまで高めると，逆に 暗電流は増加した。O2分圧が一定以上になると暗電流が 増加に転じる理由としては，スパッター成膜中にCIGS がダメージを受けるためと考えられる。スパッター法は， アルゴン（Ar）などの導入ガスをイオン化してターゲッ ト材料（ここではGa2O3）に衝突させ，これによりはじ き飛ばされた材料が基板上に成膜される方法であるが， イオン化したArはプラスに帯電しており，マイナスに 帯電させたターゲット材料に引き寄せられて衝突する。 一方，O2はイオン化するとマイナスに帯電するため，マ イナスに帯電したターゲット材料からは反発され，ター ゲット材料の対向側にある成膜面に衝突してダメージを 与える。つまり，O2分圧が増すほど，成膜面に衝突す るイオンが増加し，成膜面のダメージが大きくなる。こ の場合，Ga2O3が成膜される下地となるCIGSの表面が欠 損するため，Ga2O3とCIGSで形成されるpn接合界面に欠 陥準位が多数生じる。O2分圧が小さいときは，酸素欠 陥の減少による実効的な正孔障壁の増大がもたらす暗電 流の低減効果が上回るが，O2分圧が一定以上になると， O2イオンがCIGSに与えるダメージの影響の方が大きく なることが，本実験で明らかになった。 O2分圧を，暗電流が最も低くなる6.0×10-2Paに設定し た場合は，印加電圧３Vまで10-9A/cm2台を保持した。 Ga2O3/CIGS構造の光電流－電圧特性（入射光：波長 550nm，強度50μW/cm2）を７図に示す。Ga2O3成膜時 のO2分圧は，暗電流の観点から最適化した6.0×10-2Paで ある。光電流は，印加電圧０～ 1.5Vくらいまでは低く 推移する。これはpn接合において光電変換が行われる 領域となる空乏層 ＊17が，Ga2O3側に支配的に広がってい るためである。一般に，pn接合での空乏層の広がり方 は，p型半導体とn型半導体のキャリア濃度 ＊18の差や印 加電圧などによって決まるが８），CIGSのキャリア濃度 （1015～ 1017cm-3）はGa2O3のキャリア濃度（～ 1010cm-3） と比較して５桁以上大きいため，印加電圧が低いと空乏 層はGa2O3側のみに広がる。印加電圧が２Vを超えると 信号電流が増加を始めるが，これは電圧を印加したこと によって空乏層がCIGS側にも広がり，入射光がCIGS内 で光電変換され始めたことを示している。印加電圧をさ らに高めると，４V付近で信号電流は飽和状態になった。 入射した光子はCIGS内に広がった空乏層で電子・正孔 対（信号電荷）に変換されるが，その一部は膜内やpn 界面に存在する準位などを介して再結合され，残りが電 極から取り出されて信号電流となる。電界が強くなるに つれて電子や正孔を電極側へ引っ張る力が強くなるた め，電子や正孔が再結合される割合は減少し，信号電荷 として取り出せる割合が増える。４V付近で見られた信 号電流の飽和は，再結合される割合と信号電流として取 り出される割合が平衡状態に達したことを表している。 さらに印加電圧を高めると，4.5Vを超えた付近で信号電 流の急激な増加が見られた。 ７図 Ga2O3/CIGS 構造の光電流－電圧特性印加電圧 0V 1.0V 2.0V Ga2O3成膜時の酸素分圧 6×10−2Pa 印加電圧 3.0V 4.0V 4.5V 5.0V 5.2V 波長（nm） 量子効率（％ ） 量子効率（％ ） 0 200 0 400 600 300 500 700 900 波長（nm） 0 10 20 300 500 700 900 ８図にGa2O3/CIGS構造の分光感度特性を示す（入射 光子数：１×1014個/cm2・s）。印加電圧１Vまでは，波 長400nm以下の短波長側に感度が偏っている。これは上 述したように，印加電圧が低いときには空乏層がGa2O3 側に支配的に広がっており，Ga2O3のバンドギャップに 対応した紫外線領域の感度しか得られないためである。 印加電圧を２Vまで上げると可視光に対する量子効率が 数%まで上昇し，空乏層がCIGS側に広がり始めたこと が確認できる。光電流－電圧特性における信号電流の飽 和領域である印加電圧４Vにおいて，量子効率は95 %（波 長400 ～ 700nmの平均値）となった。信号電流が増加を 始める印加電圧4.5Vでの量子効率は100 %を超えた。量 子効率が100%を超えるということは，１個の入射光子 に対して１個以上の電子・正孔対が生成されることを意 量子効率は約200 %に達した。
６．おわりに
カルコパイライト系材料であるCIGSに，正孔注入阻 止層としてGa2O3を適用したGa2O3/CIGS構造を提案し，本構造において，暗電流10-9A/cm2台（印加電圧３V時）， および一次量子効率（電荷増倍前の量子効率）95%（印 加電圧４V時）を実現した。また，CMOS回路の耐電圧 以下である印加電圧５Vで量子効率約200%を得ること ができた。 今後の課題としては，CIGSの成膜プロセス温度を CMOS回路の耐熱温度である350 ～ 400℃まで低減する ことや，シリコンフォトダイオードと同程度（10-10A/ cm2以下）まで暗電流を低減すること，増倍率のさらな る向上などが挙げられるが，これらの課題を解決し，早 期に撮像特性の評価に取り組みたい。 謝辞 本稿に関し，半導体物性について有益な議論と 貴重なご助言をいただいた慶應義塾大学理工学部 太田 英二教授に深く感謝いたします。また，CIGSの物性や 成膜法について有益な議論と貴重なご助言をいただいた 東京理科大学 中田時夫教授に深く感謝いたします。
本稿は，Sensors and Actuators A：Physical誌に掲載された以下 の論文を元に加筆・修正したものである。
K. Kikuchi, S. Imura, K. Miyakawa, H. Ohtake, M. Kubota and E. Ohta：“Photocurrent Multiplication in Ga2O3/CuInGaSe2
Heterojunction Photosensors，”Sensors and Actuators A：Physical， Vol.224，pp.24-29（2015） ＊17 電荷が存在せず絶縁された領域。pn接合において電界が印加される領域 であり，空乏層で発生した電子・正孔対は，電界で分離されて信号電荷 となる。 ＊18 電気の流れを担う電荷（電子や正孔）の濃度。 ８図 Ga2O3/CIGS 構造の分光感度特性
報告
03
１） K.Tanioka, J.Yamazaki, K.Shidara, K.Taketoshi, T.Kawamura, S.Ishioka and Y.Takasaki：“An Avalanche-mode Amorphous Selenium Photoconductive Layer for Use as a Camera Tube Target，”IEEE Electron Device Letters，Vol.8，No.9，pp.392-394（1987）
２） S.M.Sze：Semiconductor Devices：Physics and Technology，産業図書，p.107（2004） ３） 和田：化合物薄膜太陽電池の最新技術Ⅱ，シーエムシー出版，p.8（2014)
４） H.J.Moller：Semiconductors for Solar Cells，Artech House, Inc.，p.36（1993） ５） 中田：CIGS太陽電池の基礎技術，日刊工業新聞社，p.81（2010）
６） K.Kikuchi, Y.Ohkawa, K.Miyakawa, T.Matsubara, K.Tanioka, M.Kubota and N.Egami：“Hole-blocking Mechanism in High-gain Avalanche Rushing Amorphous Photoconductor（HARP）Film，”Physica. Status Solid C，Vol.8，No.9，pp.2801-2803（2011）
７） M.A.Contreras, J.R.Tuttle, A.Gabor, A.Tennant, K.Ramanathan, S.Asher, A.Franz, J.Keane, L.Wang, J.Scofield and R.Noufi：“High Efficiency Cu（In,Ga）Se2-based Solar Cells：Processing of Novel Absorber Structures，”Conference Record of the 24th IEEE Photovoltaics Specialist Conference，Vol.1， pp.68-75（1994） ８） Andrew S. Grove：半導体デバイスの基礎，オーム社，p.171（1995） 参考文献 菊 きく 地ち 健けん司じ 2002年入局。福島放送局を経て，2006 年から放送技術研究所において，超高感 度撮像デバイス，低電圧増倍膜の研究に 従事。現在，札幌放送局技術部に所属。 博士（工学）。 宮 みや 川 かわ 和かず典のり 1989年入局。放送技術研究所，静岡放 送局を経て，1998年から放送技術研究 所において，増倍型光電変換膜の研究に 従事。現在，放送技術研究所新機能デバ イス研究部主任研究員。 大 おお 竹たけ 浩ひろし 1982年入局。同年から放送技術研究所 において，超高速度CCDおよび次世代放 送用撮像デバイスの研究に従事。現在， 放送技術研究所新機能デバイス研究部上 級研究員。 為い村むら 成しげ亨ゆき 2005年入局。広島放送局を経て，2011 年から放送技術研究所において，高感度 撮像デバイスの研究に従事。現在，放送 技術研究所新機能デバイス研究部に所 属。 久く保ぼ田た 節みさお 1983年入局。福井放送局，放送技術研 究所，大阪放送局を経て，2003年から 放送技術研究所において，増倍型光電変 換膜の研究に従事。現在，放送技術研究 所新機能デバイス研究部上級研究員。
