○目的：
業務における発注から納品・検査までの流れを概観し、
関東地方整備局における電子納品の要点を理解する。

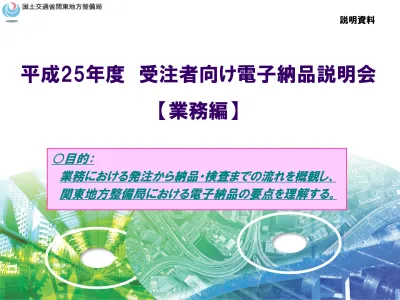

平成25年度 受注者向け電子納品説明会
【業務編】
説明資料CALS/ECとは？
CALS/EC
※とは、「公共事業支援
統合情報システム」の略称であり、
従来は紙で交換されていた情報を電
子化するとともに、通信ネットワークを
活用して各業務プロセスをまたぐ情
報の共有・有効活用を図ることにより
公共事業の生産性向上やコスト縮減
等を実現するための取り組みです。
※ Commerce At Light Speed（高速の商取引） Electronic Commerce（電子商取引）
電子納品で用いる用語の定義
名称 定義 電子納品 調査、設計、工事などの各業務段階の最終成果を電子 成果品として納品すること 電子成果品 工事又は業務の共通仕様書等において規定される資料 のうち、電子的手段によって発注者に提出する書類であ り、各電子納品要領・基準に基づいて作成した電子デー タ 電子媒体 （電子成果品を格納する）CD-RまたはDVD-R※を指す オリジナルファイル CAD、ワープロ、表計算ソフト、及びスキャニング（紙原本 しかないもの）によって作成した電子データ等 z ※基本はCD-Rとし、電子成果品のデータ容量が大きく、電子媒体が複数に渡る 場合は、発注者と受注者間の協議によりDVD-R を使用することも可能電子納品とは？
建設生産システムに
おける調査・設計・工事
等の
各段階の成果の
一部
を
電子成果品
とし
て
電子的に納品
するこ
とです。
■電子成果品
電子的手段によって
発注者に納品する成
果品となる電子データ
です。
電子納品の目的とメリット
z事業執行の効率化
z品質の向上
z過去成果などのデータ共有
zペーパーレス、省スペース、検索性向上
z設計から工事等のように次フェーズへの利活用、災害等への
対応などの利活用
○電子納品の目的
公共事業の各事業段階で利用している資料を電子化し、共有・
利活用することで、次に示す効果を実現するものです。
○電子納品のメリット
次に示すメリットが考えられます。
図面、書類等の電子化によるメリット
印刷した書類では、その場で保管し ている書類しか閲覧することができな かった・・・ 図面等の電子化やネットワークを活用 することにより、一元的に書類や資料 を管理できるようになり、書類や資料 が共有化され、検索効率も早くて正 確になります。災害への対応（これまで・これから）
被災した橋や道路などの修復に必要 な図面をいち早く、現地に提供したい。 でも保管が煩雑ですぐにデータが送れ ない・・・ 電子化することにより、被災した橋や 道路の修復に必要な図面を時間や場 所にとらわれることなく提供することが 可能になります。 ・東日本大震災において、名取川（宮城県仙台市）の工事現場で流出 したデータを情報共有システムからバックアップされた事例があります。 ・また、政令市間では、下水道台帳データ等を相互に共有し、被災時事例紹介
組織内における技術的判断等と電子成果品の結びつけ
建設生産システムの各段階（以下フェーズ）において、実務担当者が技術的判断を行う 際の電子成果品の利用場面を、対象事業、対象フェーズにより、以下の４つのパターン に分類 (A)当該事業の前フェーズ資料を基礎資料として利用 例：概略設計の図面データを詳細設計に利用 詳細設計の図面を利用して工事発注 (D)別事業の後方フェーズ資料を参考資料として利用 例：別道路事業の工事の電子成果品を当該道路事業の概略設計の参考資料として利用 (B)当該事業の過去フェーズ資料を基本情報として利用 技術的判断の基本情報として、同じ事業の前フェーズ を除く過去フェーズの資料を利用する。事業の目的、当 初の設定など過去に定めたものを認識する、把握するな どの利用方法がある。 例：環境影響評価資料による条件を工事の施工条件 として確認、利用する (C)別事業の同一フェーズ資料を参考資料として利用 例：別道路事業の概略設計の電子成果品を当該道路事業の概略設計の参考資料として利用地質・土質系
システムの連携による電子成果品の活用事例
道路系 河川系 電子成果品 電子納品・保管管理システム （別途登録） 国土地盤情報検索サイト Kunijiban 道路管理データベースシステム （MICHI） 河川完成図管理システム （構築に向けて検討中） 技術事務所で登録 事例紹介 技術文献地質情報提供システム （TRABIS） 道路平面図等管理システムR17 和南津トンネル 担当事務所からの被災箇 所の図面、近傍地質データ 等の請求に対し、データ ベースを活用し、迅速に 検索し、資料の提供が できた 早期に復旧工法の 検討、復旧工事の 着手が可能となった 書類の詮索時間 が短縮 災害時の電子成果品の利活用事例 （北陸地方整備局 長岡国道事務所） 事例紹介 平成16 年10 月23 日の新潟県中越地震により、国道１７号（新潟県北魚沼郡川口町和南津 地）、「和南津トンネル」で覆工コンクリートが一部剥落し，全面通行止めとなった。 応急復旧工事の実施にあたり、データベースを活用して完成時の図面、近傍の地質データを迅速 に提供することができ、早期に復旧工法の検討、復旧工事の着手が可能となった。 被災から約2ヶ月で
事例紹介 災害時の電子成果品の利活用事例 （群馬県 県土整備部） 平成23 年3 月11 日の東北地方太平洋沖地震により、群馬県の利根川に架かる「五料橋」では、支承が 被災し、橋面上に4cm の段差が生じたため、同日から通行止めとなった。 この復旧対策の過程において、過年度の点検・修繕設計業務、橋梁補修工事の電子成果品の活用により、 早期に対策検討を行うことが可能となった。 支承等の部材製作の手配や、復旧工事の段取りを早期に行うことができ、大震災の混乱の中、被災してか ら本復旧完了まで、40 日間の短期間で補修を完了することができた。
事例紹介 情報共有システム（ASP）を活用した災害時のデータ復元 （ 熱海建設㈱ ） 宮城県仙台市、名取川における排水樋門新設工事（仙台河川国道事務所発注、H21.9.18～H23.11.30） 東北地方太平洋沖地震により被災し、津波により竣工直前の現場は倒壊、工事書類は現場事務所とともに 全て失った。 被災前、現場は工事書類の電子化に取組み、情報共有システム（ASP）を活用していた。 ASPから工事書類の復元ができ、災害申請に必要な被災前の出来高の証明が可能となった。 宮城県仙台市若林地区
電子納品等要領・基準類の位置づけ
（1）要領・基準 電子成果品を作成する 際のフォルダ構成やファイ ル形式の仕様について記 述しています。 （2）ガイドライン 電子納品の実施にあた り、対象範囲、適用基準 類、受発注者の留意事項 を示しています。 （3）手引き ガイドラインを定本とし て、関東地方整備局の運 用や留意事項を追記して います。電子納品要領・基準類
要領・基準 電子成果品を作成する際のフォルダ構成やファイル形式の 仕様について記述しています。 デジタル写真管理情報基準 ・フォルダ構成図は各工事で異なるので、削除 ・撮影工種区分の見直し(新土木積算体系の 工種と整合) ・使用文字が記述されていなかったので、追加 土木設計業務等の電子納品要領 電気通信設備編 ・大容量記録媒体(DVD-R)の導入、文字数の 固定/最大の区別等他要領との整合 CAD製図基準 電気通信設備編 ・SXF Ver.3.0 レベル2 以上の機能対応、CAD データの再利用性の向上等他基準との整合 分野 要領・基準名称 直近の改定 一般 土木 工事完成図書の電子納品等要領 H22.9 土木設計業務等の電子納品要領(案) H20.5 CAD製図基準(案) H20.5 デジタル写真管理情報基準 H22.9 測量成果電子納品要領(案) H20.12 地質・土質調査成果電子納品要領(案) H20.12 電気 工事完成図書の電子納品等要領 電気通信設備編 H22.9 土木設計業務等の電子納品要領 電気通信設備編 H22.9 CAD製図基準 電気通信設備編 H22.9 機械 工事完成図書の電子納品要領（案） 機械設備工事編 H24.12（改定） 土木設計業務等の電子納品要領（案） 機械設備工事編 H24.12（改定） CAD製図基準（案） 機械設備工事編 H24.12（改定） 一般土木分野 を中心に説明 します分野 ガイドライン名称 直近の改定 一般 土木 電子納品等運用ガイドライン 【土木工事編】 H22.9 電子納品運用ガイドライン(案) 【業務編】 H21.6 CAD製図基準に関する運用ガイドライン(案) H21.6 土木工事の情報共有システム活用ガイドライン H23.4 電気 電子納品等運用ガイドライン【電気通信設備工事編】 H23.3 電子納品運用ガイドライン【電気通信設備業務編】 H23.3 CAD製図基準に関する運用ガイドライン【電気通信設備編】 H23.3 機械 電子納品運用ガイドライン(案) 機械設備工事編 【工事】 H24.12（改定） 電子納品運用ガイドライン(案) 機械設備工事編 【業務】 H24.12（改定） CAD製図基準に関する運用ガイドライン(案) 機械設備工事編 H24.12（改定） 機械設備保守点検業務の電子納品運用ガイドライン（案） H24.12（改定） 共通 電子納品運用ガイドライン(案) 【測量編】 Ｈ21.6 電子納品運用ガイドライン(案) 【地質・土質調査編】 Ｈ22.8 一般土木分野 を中心に説明 します
ガイドライン
ガイドライン 電子納品の実施にあたり、対象範囲、適用基準類、受発注者の留意事項 を示しています。手引き
手引き ガイドラインを定本として、関東地方整備局の運用や留意事項を追記しています。 http://www.ktr.mlit.go.jp/gijyutu/index00000009.html 電子納品に関する手引き（案） 【業務編】 平成21年10月 国土交通省 関東地方整備局 関東地方整備局版 「 電子納品に関する手引き（案） 【業務編】」（H21.10）キーポイント
z
手引きは各地整の運用等を考慮し、ガイドライン、
要領・基準類に準拠して記述されているので、ま
ずは手引きの内容を理解し、次にガイドライン、要
領・基準類を理解していく。
2.1. 電子納品の流れ
2. 電子納品の実施
電子納品の流れ
電子成果品の整理 貸与資料の準備 現場説明 事前協議 XML 電子成果品チェック 業務管理ファイルの作成 報告書の作成 図面成果の作成 写真の作成 業務管理ファイルの作成 測量成果の作成 業務管理ファイルの作成 報告書の作成 図面成果の作成 写真の作成 地質・土質調査成果 の作成 電子成果品の チェック 電子媒体の チェック DTD 合意形成 電子成果品蓄積 交換・共有 電子成果品日常的な電子成果品の作成・整理
作成または受け取った情報を ハードディスク等へ適宜フォ ルダを作成して整理・管理 電子データの 一元管理 受発注者間で合意された情報については、速やかに双方で決裁を行い、管理します。C
電子成果品の作成
円滑な電子納品実施のためのポイント
z要領・基準・ガイドライン類の内容の理解
（電子納品の正しい運用）
z発注者と事前協議の実施
（電子納品の具体的な内容の決定）
z業務中の情報の一元管理
（日常管理の励行）
z電子成果品のチェック
（チェック方法の理解・実施）
事前協議について
z受発注者間の
混乱を回避し、手戻り
作業の軽減を図る
ためには、事前協
議の実施がポイント。
z事前協議においてチェックシートを活
用することで、納品区分の明確化、
確認漏れの回避が可能。
z原則、電子化を基本とし、同一書類を紙媒体と電子
媒体の両方により納品することとならないよう配慮
（二重納品とならないように）
事前協議事項
① 業務中の情報交換方法
② 電子成果品とする書類
③ 測量業務における協議事項
–電子化が困難な資料の取扱い
–検符及び押印の取扱い
–第三者機関検定の実施方法
④ 地質・土質調査における協議事項
–電子化が困難な資料の取扱い
–データシート交換用データの取扱い
⑤ その他の事項
事前協議のポイント①
（業務中の情報交換）
電子で情報交換する
方法
受発注者双方の電子環境について次の点を
明確にする。
インターネット回線容量
メール添付書類の容量制限
使用ソフト（バージョン含む）
対象とする書類の協議時の留意事項
•
効率化が図られる書類を対象
•
次フェーズ以降での利活用が想定される書類を対象
¾
押印のない打合せ簿の鑑データ及び添付資料データを必ず
一式として格納
する
¾
カタログ等の情報で電子納品対象とされた場合
、受注者は可能
であれば材料メーカー等から電子データを入手する
¾
添付書類が第三者が発行する証明書類等紙しかない場合
で、
電子納品が必要と判断された書類については、スキャニング等
により電子化する
¾
想定する利活用の用途に即したファイル形式
とする
事前協議のポイント②
（電子成果品とする書類）
事前協議のポイント③ （1/3）
（測量業務における事前協議事項）
電子化が困難な資料の取扱い
電子化することにより本来の精度・品質を確保
することが現状では困難と考えられる成果は、
電子納品の「対象外」
建標承諾書、測量標設置位置通知書など原本
自体に意味があるものも電子納品の「対象外」
事前協議のポイント③ （2/3）
（測量業務における事前協議事項）
検符及び押印の取扱い
次の事項についてあらかじめ発注者と受注者
の間で確認する
z成果品作成者による点検方法及び点検紙の取り
扱い（納品の要否、保管場所、保管期間）
z押印を要する書類の提出方法
検符及び押印した書類は紙で納品することを基本
とし、電子納品する成果は、当面は検符及び押印
を要さない
事前協議のポイント③ （3/3）
（測量業務における事前協議事項）
第三者機関検定の実施方法
次の事項について発注者と受注者の間で協議
z保管場所
z保管期間
電子納品を行う測量成果等を第三者機関が検定
する場合、第三者機関が検符を付した点検用の
出力紙は、原則として受注者が保管
事前協議のポイント④ （1/2）
（地質・土質調査における事前協議事項）
電子化が困難な資料の取扱い
成果品の種類 電子納品の対応方法 紙で入手した図面 (文献地質図など) スキャナ入力等により作成した画像データを納品 します。 CAD等で作成が困難な図面 (ルートマップ、スケッチなど) スキャナ入力等により作成した画像データを納品 します。 紙でしか入手できない資料 スキャナ入力等により作成した画像データを納品 します。 利用頻度、電子データとして残しておく必要性を考慮し
て、納品方法（紙、画像データ、CADデータ）及び格納
フォルダについて受発注者間で協議
事前協議のポイント④ （2/2）
（地質・土質調査における事前協議事項）
データシート交換用データの取扱い
XMLデータでの納品を原則とする
試験項目によって、専用ソフトウェアが市販されていない
ためにXMLデータ作成が困難な場合や、作成頻度が低く
ソフトウェア等の環境が整っていない場合は、受発注者
間協議により、次のいずれかの方法で電子納品を行う
ア）電子データシート（PDF）のみ納品し、データシート交換用 データ（XML）は納品しない イ）電子データシート（PDF）の納品に加えて、電子データシート （PDF）作成の際に使用したソフトウェアのオリジナル形式 ファイルをデータシート交換用データとして納品する事前協議のポイント⑤ （1/2）
（検査の方法）
機器の準備
a.検査時に使用するパソコン、プロジェクター、プリ
ンター、ソフトウェア（電子成果品を閲覧するため
に必要となるソフトや、写真管理ソフト・検査支援
ソフト等）を明確にする
b.上記機器等を受発注者どちらが準備するか協議
する
検査時に紙で用意する書類
a. 電子納品対象とした書類のうち、紙媒体で受
検する書類を明確にする（施工・業務中に受
発注者間で授受された書類で受検する）
b. 上記書類（紙媒体）を受発注者どちらが準備
するか協議する
事前協議のポイント⑤ （2/2）
（検査の方法）
その他の協議事項
ア） 受注者が提出するオリジナルファイルのソフトウエア
及びバージョン
イ） 対象とする電子納品に関する要領・基準の版
ウ） 業務中の電子データの保管方法
（電子データの紛失等に備えた、定期的なバックアップ
方法等の確認）
チェックシートの利用
事前協議チェックシート
z調査設計業務用の事前協議チェックシート
電子納品に関する手引き（案）業務編 P.59 ¾ http://www.ktr.mlit.go.jp/ktr_content/ content/000065546.pdf 事前協議チェックシート(調査設計業務用)（例） (１)協議参加者 実施日 平成 23年 7月 1日 業務名 平成23年度○○業務 工期 平成23年7月1日 ～ 平成24年3月31日 201183222020×× 発注者 事務所名 企画部 役職名 企画部技術管理課○○係長 参加者名 ○○ □□ 受注者 会社名 財団法人 日本建設情報総合センター 役職名 (管理技術者)建設情報研究所 CALS/EC部 参加者名 △△ ■■ (２)適用要領・基準類 □H17.08 ■H20.12 □H17.08 □H20.12 □H18.09 □H21.06 □H18.09 (３)インターネットアクセス環境、利用ソフト等 発注者 最大回線速度 ■1.5Mbps以上 □384Kbps以上 □128Kbps以上 □128Kbps未満 電子メール添付ファイルの容量制限 □3Mbyte以上 ■3Mbyte未満 □2Mbyte未満 受注者 最大回線速度 ■1.5Mbps以上 □384Kbps以上 □128Kbps以上 □128Kbps未満電子メール添付ファイルの容量制限 □5Mbyte以上 ■5Mbyte未満 □3Mbyte未満 基本ソフト 一太郎 Word word2003 sp3 Excel excel2003 sp3 その他 PDF: v8.1.3、 PPT: powerpoint2003 sp3 CAD図面 SXF(P21)形式 写真 JPEG(またはTIFF)形式 その他 (４)電子納品対象項目 □業務管理ファイル
□(１)報告書フォルダ(REPORT) □(４)測量フォルダ(SURVEY) □(５)地質フォルダ(BORING) □報告書管理ファイル □測量情報管理ファイル □地質情報管理ファイル □報告書ファイル □基準点測量 □ボーリング交換用データ □報告書オリジナルファイル □水準測量 □電子柱状図 □(２)図面フォルダ(DRAWING) □地形測量及び写真測量 □電子簡略柱状図 □図面管理ファイル □路線測量 □地質平面図 □図面ファイル □河川測量 □地質断面図 □(３)写真フォルダ(PHOTO) □用地測量 □コア写真 □写真情報管理ファイル □その他の応用測量 □土質試験及び地盤調査 □写真ファイル □ドキュメント □その他の地質・土質調査成果 □参考図ファイル □(６)その他 ( ) (５)成果品納品(検査対応を含む) 電子媒体 ( 2 ) 部 印刷物 ( ) 部 印刷対象 ( ) 備考 デジタル写真管理情報基準(案) □H18.01 □H20.05 □H16.06 □H20.12 地質・土質調査成果電子納品要領(案) 電子納品運用ガイドライン(案)[地質・土 質調査編] 受注者利用ソフト (バージョンを含めて記載) □H16.06 ■H20.05 □H16.06 □H20.05 電子納品運用ガイドライン(案) □H16.06 □H20.12 CAD製図基準に関する運用ガイドライン (案) 電子納品運用ガイドライン(案)[測量編] 設計書コード 土木設計業務等の電子納品要領(案) CAD製図基準(案) 測量成果電子納品要領(案) ソフト名またはファイル形式 (バージョンを含めて記載)発注者利用ソフト 電子的な交換・共有方法 ■電子メール □ASP □共有サーバ □その他( ) 文書作成 等 電子的な交換・共有 ■行う □行わない (６)検査方法等 ■発注者 (スクリーン ) ■受注者 (パソコン、プロジェクタ ) 検査方法等■電子媒体を利用 □紙,電子媒体の併用 □紙 □スタイルシート 対象電子情報 ■報告書 □図面 □写真 □その他( ) (７)電子化しない書類 ・議事録 (８)その他 機器の準備
電子納品に関する有資格者を活用することも、電子納品の品質
確保の方策のひとつ
電子納品に関する有資格者には、次のようなものがある
9 技術士 （電気電子部門及び情報工学部門）
9 RCE （Registered CALS/EC Expert） 9 RCI （Registered CALS/EC Instructor） 9 SXF技術者
9 地質情報管理士
電子納品の構成
z
電子媒体に格納される
電子成果品のイメージ
「電子納品に関する要領/基準」Webサイト DTDと、XML出力例があります。 URL：http://www.cals-ed.go.jp/cri_dtdxml/※XML eXtensible Markup Language(拡張型構造化記述言語) ユーザが任意でデータ(タグ)の要素・属性や論理構造を
定義できる記述言語(メタ言語)であり、1998 年2 月に W3C(WWWコンソーシアム)おいて策定された。
※ DTD Document Type Definitions(文書型定義)
XML 文書では、ユーザが任意でデータ(タグ)の要素・属性や 文書構造を定義したものをDTD(文書型定義)という。 文書に含まれるデータの要素名や属性や構造を表現する。
電子納品に関する要領・基準類
z電子成果品と要領・基準類
電子成果品のフォルダ構成(1/5)
○業務管理ファイル（最上位ルート） ○報告書フォルダ
電子成果品のフォルダ構成(2/5)
○図面フォルダ ○写真フォルダ
電子成果品のフォルダ構成(3/5)
基準点測量 サブフォルダ ・測量成果管理ファイル ・DTD ・基準点測量記録 ・基準点測量成果 ・基準点測量その他デ ータ フォルダ サブフォルダ 格納する電子成果品 ファイル形式 XML DTD SERV_KTN.XML (測量成果管理 ファイル) SERV_D03.DTD (オリジナル ファイル) 測量データフォルダ 測量成果に関する電子成果 品を格納します。 ・測量情報管理ファイル ・DTD XML DTD SERVEY.XML (測量情報管理フ ァイル) SERVEY03.DTD (PDFファイル) XML (XMLファイル) (TEXTデータ ファイル) TXT PDF 水準測量 サブフォルダ ・測量成果管理ファイル ・DTD ・水準測量記録 ・水準測量成果 ・水準測量その他データ DTD SERV_SJN.XML (測量成果管理 ファイル) SERV_D03.DTD (オリジナル ファイル) (PDFファイル) XML (XMLファイル) (TEXTデータ ファイル) TXT PDF 地形測量 サブフォルダ ・測量成果管理ファイル ・DTD ・地形測量及び写真測 量記録 ・地形測量及び写真測 量成果 ・地形測量及び写真測 量その他データ DTD SERV_CHI.XML (測量成果管理 ファイル) SERV_D03.DTD (オリジナル ファイル) (PDFファイル) XML (XMLファイル) (TEXTデータファイル) TXT PDF XML XML ○測量データフォルダ（1）電子成果品のフォルダ構成(4/5)
・ドキュメント管理ファイル ・DTD ・製品仕様書 ・特記仕様書 ・協議書 ・実施報告書等 フォルダ サブフォルダ 格納する電子成果品 ファイル形式 XML XML DTD SERV_OYO.XML (測量成果管理フ ァイル) SERV_D03.DTD PDF その他の応用 測量サブフォル ダ ・測量成果管理ファイル ・DTD ・その他の応用測量記録 ・その他の応用測量成果 ・その他の応用測量その 他データ ドキュメント サブフォルダ (XMLファイル) (PDFファイル) XML DTD SERV_DOC.XML (測量成果管理フ ァイル) SDOC_D01.DTD PDF (PDFファイル) (オリジナルファイル) ○測量データフォルダ（2）DATA ボーリング交換 用データ サブフォルダ ・ボーリング交換用デ ータ ・DTD フォルダ サブフォルダ 格納する電子成果品 ファイル形式 XML DTD BEDNNNN.XML (XMLファイル) BED0300.DTD(DTDファイル) 地質データフォルダ 地質・土質調査成果に関する 電子成果品を格納します。 ・地質情報管理ファイル ・DTD XML DTD BORING.XML (地質情報管理フ ァイル) BRG0150.DTD LOG BORING TEST ・土質試験及び地盤調 査管理ファイル ・DTD ・電子土質試験結果一 覧表 ・土質試験結果一覧表 データ ・電子データシート ・データシート交換用デ ータ ・デジタル試料供試体 写真 XML (XMLファイル) (DTDファイル) 電子柱状図 サブフォルダ ・電子柱状図 (PDFファイル) PDF DRA 電子簡略柱状図 サブフォルダ ・電子簡略柱状図 P21 (P21ファイル) PIC コア写真 サブフォルダ ・コア写真管理ファイル ・DTD ・デジタルコア写真 ・デジタルコア写真整理 結果 XML DTD COREPIC.XML (コア写真管理フ ァイル) CPIC0110. DTD (JPEGファイル) JPG 土質試験及び地 盤調査 サブフォルダ XML DTD GRNDTST.XML (土質試験及び 地盤調査管理フ ァイル) GTST0200. DTD (PDFファイル) PDF (JPEGファイル) JPG DTD
電子成果品のフォルダ構成(5/5)
○地質データフォルダ 業務管理項目 ：業務管理ﾌｧｲﾙ（INDEX_D.XML） 報告書管理項目：報告書管理ﾌｧｲﾙ（REPORT.XML） 図面管理項目 ：図面管理ﾌｧｲﾙ（DRAWING.XML） 写真管理項目 ：写真管理ﾌｧｲﾙ（PHOTO.XML） 測量管理項目 ：測量情報管理ﾌｧｲﾙ（SURVEY.XML） 地質管理項目 ：地質情報管理ﾌｧｲﾙ(BORING.XML） 成果品の電子データファイルを活用（検索、参照、 再利用）していくために作成するファイルであり、工 事全体及び各成果品ファイルごとの属性項目を記 録する(受注者が作成)。 URL：http:// www.cals-ed.go.jp/cri_dtdxml/
電子成果品の各フォルダ構成
管理ファイルについて（1/2)
※各フォルダにはDTDファイルもあるが、このファイルは 属性の要素を定義しているファイルであり、成果品 作成時に情報入力等を行う必要がない（新たな作なぜ管理ファイルが必要なのか？
z電子媒体に格納された成果物の内容を、容易に確認するこ
とが可能となります。スタイルシートや電子納品チェックシス
テムを活用すると確認し易くなります。
z電子成果品を利活用する電子納品・保管管理システムを導
入した場合、検索機能として活用できます。また、ＧＩＳや維
持管理システムとの連携にも活用されます。
zただし、管理ファイルには入力ミスが多く、検索しても
見つからずに利活用されない成果品もあります。この為、納
品時の管理ファイルのチェックを必ず実施してください。
管理ファイルについて(2/2)
業務管理ファイル (1/6)
z管理ファイルの作成に際し、「必要度：◎
必須記入」の項目については正確な数値
等を必ず記入してください。
z特に記入ミスが多く注意を要する項目は
次のとおりです。
①設計書コード
②住所コード
③履行期間着手・完了
④発注者機関コード
zエラー、記入ミス等があった場合、修正依
頼されます。
z
業務管理ファイルの作成
z XMLファイル：電子成果品作成支援ツール等 を利用して作成 z DTD：ファイルを次のサイトから取得 「土木設計業務等に係わるDTD、XML出力例」 http:// www.cals-ed.go.jp/cri_dtdxml/ INDEX_D.XML INDE_D04.DTD業務管理ファイル (2/6)
業務管理ファイルに記載する発注者機関コードや住所 コードは、「電子納品に関する要領・基準」のホームペー ジに記載されています。（「テクリス資料」を参照） http:// www.cals-ed.go.jp/tecris/ ¾ テクリスとは、公共発注機関並びに公益民間企業が 発注する公共性の高い事業に関する業務実績情報 データベース–
受注者コードの取り扱い
z 業務管理項目の「受注者コード」に、テクリス テクリスに関する項 目について資料を 参照します 住所コード 発注者機関コード業務管理ファイル (3/6)
z
境界座標の記入について
z｢境界座標」の測地系は、
世界測地系
(日本測地系2000)に
準拠します。
z国土地理院Webサイトのサービスを利用
「測量成果電子納品「業務管理項目」境界座標入力支援サービス」 ホームページ http://psgsv.gsi.go.jp/koukyou/rect/index.html 特定の地域に該当しない 場合に限り 「99999999」（対象地域 なし）とすることができる。業務管理ファイル (4/6)
z
設計書コードの取扱いについて
→発注者が使用する
CCMS（新契約情報管理システム）
にて自動採番される14桁の番号を記入
(関東地整の場合)業務管理ファイル (5/6)
z
発注者情報の取扱いについて
発注者機関事務所名
→事務所名までを
空白をあけずに
記入
※課名や出張所名までの記入は不要
例） 国土交通省関東地方整備局○○○○事務所
※上記を参照して業務管理項目を記入した場合は、業務管理項目の[業務実績システム バージョン番号]に「4.0」と記入してください。（平成25年11月現在） http://www.cals-ed.go.jp/tecris/ 発注者機関コード
→業務完了時における
テクリスの番号を記入
→TECRIS入力システム(Ver.4.0)の「発注機関コード
（下記URL 参照）」に従って8 桁のコードを入力する
業務管理ファイル (6/6)
z
使用文字について
⇒ 管理ファイル（XML文書）を対象として適用される
・半角文字をJISＸ0201で規定されている文字から片仮名用図
形文字を除いたラテン文字用図形文字のみ
・全角文字をJIS X0208 で規定されている文字から数字とラテ
ン文字を除いた文字のみ
※長期的な見読性を確保するため、使用できる文字を必要最小限に規定。
丸文字などの機種に依存する特殊文字は禁止！
ex)地名や人名などの表現で特殊な文字が必要な時は、平仮名や片仮名で表現する報告書 【REPORT】 （1/4）
z報告書ファイルの作成
（1） 用紙サイズ： A4縦 （2） 解像度・圧縮率： 印刷で図表の内容が判読できるよう 設定 （3） フォント： 一般的なフォント （4） ファイル形式、サイズ： PDF形式、1ファイル10MB ※ 分割が困難な場合は、発注者と協議 （5） 原稿： PDF形式ファイルは、ソフトウエアから直接変換 （6） 打合せ簿： 報告書の一部として本文末尾に追加 （7） 使用文字： 丸数字などの機種依存文字やソフトウェア で設定できる文字飾り（ルビ、囲い文字、上付）も使 用可能※長期的な見読性確保のため、可能な限り管理ファイルで規定して
いる「使用文字」で作成
z
報告書管理ファイルの作成
XMLファイル：電子成果品作成支援ツール等を利用して作成
DTD：次のサイトから以下を取得
「土木設計業務等に係わるDTD、XML出力例」
http:// www.cals-ed.go.jp/cri_dtdxml/
報告書ファイルを分割して格納する場合
報告書管理項目の「報告書副題」及び「報告書オリジナルファイル 日本語名」に、目次と対応できる見出しを記入報告書 【REPORT】 （2/4）
z
報告書ファイルの命名規則
¾報告書の構成がわかるように、報告書オリジナルファイルと合致する
連番を付与
報告書ファイル
ファイル名・拡張子： 半角英数大文字 ファイル名 ： 「REPORT01.PDF」 ～「REPORTnn.PDF」 報告書オリジナルファイル
ファイル名・拡張子： 半角英数大文字 ファイル名 ： 「REP01_01.XXX」 REPORT01.PDF （例）報告書 【REPORT】 （3/4）
REP01_01.DOC REP01_02.DOC REP01_03.XLS REPORT02.PDF REP02_01.DOC ・ ・ ・z
報告書ファイルの編集
しおりの作成
報告書の章、節、項（見出しレベル1～3）を基本とする
報告書ファイルを分割する場合
別ファイルへのリンクとなるしおりは、大項目に関してのみ作成
セキュリティの設定
文書の変更、パスワード、印刷・変更、再利用等は「許可する」
ファイルの開き方の設定
初期表示は、しおりとページを表示
z報告書オリジナルファイルの提出
報告書ファイルの作成に使用した全ての原稿データは、
オリジナルファイルとして提出することを原則とする
報告書 【REPORT】 （4/4）
図面 【DRAWING】 （1/8）
z
成果品ＣＡＤデータの作成
「
ＣＡＤ製図基準（案）
」に準拠
ＣＡＤデータのファイル形式⇒
SXF（P21）
P21ファイルフィーチャ仕様を国際規格である ISO/STEP/AP202に基づいた形式に変換し たファイル。国土交通省（及び公共発注者）へ の正式納品はこのファイルで行われる。 (SXF:Ｓｃａｄｅｃ data ｅＸｃｈａｎｇｅ Ｆｏｒｍａｔ) SXFブラウザ
『SXFブラウザ Ver3.20 (2010年8月)』 SXFファイルの表示 図面の印刷（拡大縮小印刷も可能） 図面チェックhttp:// www.cals-ed.go.jp/sxf_download/
CADデータの流れ
図面 【DRAWING】 （2/8）
NO NO 業務発注 業務（CADデータ作成等） SXF形式に変換 測量や地質・土質調査成果等の貸与 ・地形図（基図となるもの） ・ボーリングデータ等 SXFブラウザ等による 目視確認 DRAWINGフォルダ作成 電子納品チェックシステム による確認 YES YES【受発注者協議】
CAD製図基準（案）に示していない工種の追加
管理項目の追加工種に、数値と概要を入力 CAD製図基準（案）に示していない図面種類の追加
管理項目の追加図面種類に、略語と概要を入力 CAD製図基準（案）にない新規レイヤの追加
管理項目の新規レイヤに、略語と概要をセットで入力 フォルダを分けて納品する場合
DRAWINGフォルダの直下にサブフォルダを設ける 図面管理項目の追加サブフォルダに、名称と概要を入力 【CADガイドライン参照 】 •CADデータの作成の留意事項 ⇒第2編 業務編 5. CADデータ作成上の留意点 ⇒第2編 業務編 6. 設計業務における電子成果品の作成 •SXF形式に関する留意事項図面 【DRAWING】 （3/8）
z
図面管理ファイルの作成
XMLファイル：電子成果品作成支援ツール等 を利用して作成 DTD：次のサイトから以下を取得 「土木設計業務等に係わるDTD、XML出力例」 http:// www.cals-ed.go.jp/cri_dtdxml/ z図面ファイルの命名規則
ファイル名・拡張子： 半角英数大文字 DRAWING.XML DRAW04.DTD図面 【DRAWING】 （4/8）
D0XX001Z.P21 ～ D0XXnnnZ.P21 （例） D 0 PL 001 Z .P21 改定履歴：最初に0～9を用い、それ以上の改訂はA～Yを用いる。 完成図面は Z とする。 図面番号：表題欄の図面番号を表す。 図面種類：平面図、縦断図等を表す。PLは平面図。 整理番号：ライフサイクル、図面種類、図面番号をより詳細に区分 する必要がある場合に使用する。 ライフサイクル：測量（S）、設計（D）、施工（C）、維持管理（M）の 各段階を表す。z
SAFファイルの命名規則
zSXF Ver.3.0 以降で利用可能
zSXF Ver.3.0 レベル2以上に対応したCADで属性付加機構
を利用したときに生成される
z1つのCADデータに1ファイルのみ生成
ファイル名・拡張子： 半角英数大文字図面 【DRAWING】 （5/8）
D0XX001Z.SAF ～ D0XXnnnZ.SAF （例） D 0 PL 001 Z .SAF 改定履歴：最初に0～9を用い、それ以上の改訂はA～Yを用いる。 完成図面は Z とする。 図面番号：表題欄の図面番号を表す。 図面種類：平面図、縦断図等を表す。PLは平面図。 整理番号：ライフサイクル、図面種類、図面番号をより詳細に区分 する必要がある場合に使用する。 ライフサイクル：測量（S）、設計（D）、施工（C）、維持管理（M）の 各段階を表す。図面 【DRAWING】 （6/8）
zラスタファイルの取扱い
バージョン ラスタファイル数 拡張子 SXFVer2.0レベル2 1 TIF 改定履歴 0～9,A～Y,最終はZ SXFVer3.0レベル2以上 1～9 TIF 、JPG ラスタファイル番号 1～9□ー□～□ー□～□ ー□～□
半角英大文字(4文字以下)：作図要素 （ex．旗揚げ：HTXT） 半角英大文字(3文字)：図面オブジェクト （ex．主構造物：STR） 半角英1文字：責任主体 （S-測量、D-設計、C-施工、 M-維持管理） 半角英数(245文字以下) ：ユーザ定義領域図面 【DRAWING】 （7/8）
zCADレイヤの命名について
図形要素と補助図形要素の表示や出力を個別に行うことができる。 ライフサイクルにわたって図面を活用するときの図形要素の修正、検索が容易になる。 作業中、必要なレイヤのみを表示して、図面を見やすくできる。 （レイヤ命名規則）図面 【DRAWING】 （8/8）
zファイルサイズの大きいデータへの対応
データ修正の必要性がない住宅図などの地形データは、ラス
タファイルのまま１レイヤに分類して使用
複数枚の図面データを貼り合わせての１枚の図面データの作
成は、行なわない
柱状図の模様はラスタ画像に変換する
上記対応を行っても、１枚のSXF（P21）ファイルサイズが
30MBを超える場合は、SXF（P21）により納品を行うものの、
データの受け渡しや検査については、発注者と受注者との協
議により閲覧性が確保される形式で実施することができる
71
現場写真 【PHOTO】 （1/3）
PHOTO.XML PHOTO05.DTD ※ 写真管理ファイルへの記載項目のうち、 注意が必要な項目 管理項目 記入時の注意点 写真タイトル 撮影した被写体名 ＋ 撮影時の状況を記入 例 ： No1排水桝沈下状況 撮影年月日 撮影年月日が間違いないか確認する 代表写真 着工前写真、重要構造物写真等 1業務あたり１～２枚程度（１MB／業務以下）を発注者 と受注者との協議で決定する。 [代表写真]の場合は「1」を、それ以外は「0」を必須記入 z写真管理ファイルの内容
XMLファイル：電子成果品作成支援ツール等 を利用して作成 DTD：次のサイトから以下を取得 「土木設計業務等に係わるDTD、XML出力例」 http:// www.cals-ed.go.jp/cri_dtdxml/写真管理ソフト等で 整理・保管 JPG、TIF、他 DRA PIC JPG PC デジタルカメラ
現場写真 【PHOTO】 （2/3）
z写真ファイル・参考図ファイルの取扱い
と命名規則
写真ファイル ファイル名・拡張子： 半角英数大文字 ファイル名 ： 「Pnnnnnnn.JPG」 参考図ファイル ファイル名・拡張子： 半角英数大文字 ファイル名 ： 「Dnnnnnnn.JPG」 「Dnnnnnnn.TIF」 JPG JPG JPG P0000001.JPG JPG Pnnnnnnn.JPG 写真ファイル P0000002.JPG P0000003.JPGz
写真撮影時の有効画素数
※100万画素程度：1024×768ピクセル
現場写真 【PHOTO】 （3/3）
業務
100万画素程度（ファイル容量は300～600KB 程度）
測量
100万画素（ピクセル）程度
35㎜カメラで撮影し、写真をスキャナでイメージ化する
場合も、
100万画素（ピクセル）程度の解像度（フィルム
スキャナも同程度の解像度）
地質･土質
コア写真：約
200万画素を超える有効画素数を確保
試料供試体写真：約
200万画素を超える有効画素数を
確保
現場写真：
100万画素程度
測量成果 【SURVEY】 （1/2）
管理ファイル名 XML DTD 格納フォルダ
測量情報管理ファイル SURVEY.XML SURVEY03.DTD SURVEY
基準点測量成果管理ファイル SURV_KTN.XML SURV_D03.DTD SURVEY / KITEN 水準測量成果管理ファイル SURV_SJN.XML SURV_D03.DTD SURVEY / SUIJUN 地形測量及び写真測量成果管理ファイル SURV_CHI.XML SURV_D03.DTD SURVEY / CHIKEI 路線測量成果管理ファイル SURV_RSN.XML SURV_D03.DTD SURVEY / ROSEN 河川測量成果管理ファイル SURV_KSN.XML SURV_D03.DTD SURVEY / KASEN 用地測量成果管理ファイル SURV_YCH.XML SURV_D03.DTD SURVEY / YOUCHI その他の応用測量成果管理ファイル SURV_OYO.XML SURV_D03.DTD SURVEY / OTHRSOYO
z
測量情報管理ファイル等の作成
XMLファイル：電子成果品作成支援ツール等を利用して作成 DTD：次のサイトから以下を取得 「測量成果電子納品に関するDTD」 http://psgsv.gsi.go.jp/koukyou/download/ denshinouhin/index.htm測量成果 【SURVEY】 （2/2）
測量成果をＣＡＤデータで納品する場合には、
SXF Ver.3.0
以上を原則
とする
SXF Ver.3.0への変換を対応していないソフトを使用してい
る場合は、
SXF Ver.2.0以上で納品し、標準図式データファ
イル（旧名称：拡張DM形式）も併せて納品する
z
地質情報管理ファイルの作成
XMLファイル：電子成果品作成支援ツール等 を利用して作成 DTD：次のサイトから以下を取得 「土木設計業務等に係わるDTD、XML出力例」 http:// www.cals-ed.go.jp/cri_dtdxml/ BORING.XML BRG0150.DTD ¾ 作成したボーリング柱状図のファイル名や経度・緯度、 標高などボーリング位置情報などについてボーリング ごとに繰返し記入 ¾ 地質情報管理ファイルのボーリング名、ボーリング連 番、経度・緯度、測地系、孔口標高、掘進長、柱状図 区分については、ボーリング交換用データの記入内容 と整合を図る地質・土質調査成果 【BORING】 （1/4）
z
ボーリング柱状図の電子成果品
成果品 ファイル形式 ファイル名 格納フォルダ ボーリング交換用 データ XML BEDnnnn.XML BORING/DATA 電子柱状図 PDF BRGnnnn.PDF BORING/LOG 電子簡略柱状図 SXF(P21) BRGnnnn.P21 BORING/DRA地質・土質調査成果 【BORING】 （2/4）
※nnnn は、当該地質・土質調査におけるボーリングに対して割り振
られた連番（ボーリング連番：0001から開始）
地質・土質調査成果 【BORING】 （3/4）
ボーリング交換用データ(XML) ⇒
データベース化、データ交換を目的とした ボーリングデータ z1つのボーリングごとに、1つのボーリング交換用データのファイルを作成
電子柱状図(PDF) ⇒
ボーリング柱状図様式 z1つのボーリングごとに、1つの電子柱状図を作成
z掘進方向の尺度は、1：100を基本とする
z用紙サイズは、A3縦を基本とする
電子簡略柱状図(SXF(P21))
⇒
断面図に切り貼りするCADデータ z1つのボーリングごとに、1つの電子簡略柱状図を作成
z尺度は、1：100を基本とする
z用紙サイズは、A4縦を基本とする
※掘進長の長いボーリングに対応する場合は、適宜用紙選択
zスケールは、メートル単位として、1単位＝1mとする
zレイヤは「
S-BGD-BRG
」とし、全ての図形及び文字情報を同一レイヤに
格納する
※ nnnnは当該地質・土質調査におけるボーリングに対して割り振られた連番 ※ ボーリング連番は0001から開始し、欠番がないようにする z
ボーリング柱状図ファイルの命名規則
地質・土質調査成果【BORING】 （4/4）
ボーリング交換用データ 電子柱状図 電子簡略柱状図電子成果品のチェック
電子媒体の表記等の外観のチェック
電子納品チェックシステムによる電子成果品のチェック
目視等によるCADデータのチェック
電子成果品(測量成果)のチェック
電子成果品(地質・土質調査成果)のチェック
電子成果品のウイルスチェック
電子媒体納品書のチェック
z
必要なチェック内容
ハードディスク上で電子媒体 への格納イメージを確認 ⇒ 格納イメージどおりに電子成果品 が整理されていることを確認 CADデータをSXFブラウザで表 示 ⇒目視により内容を確認 電子媒体への書込み前 電子媒体への書込み後 ⇒ウイルスチェック ⇒電子納品チェックシステム 電子媒体への書込み z 追記ができない形式 電子媒体のフォーマット形式 z CD-R ：ISO9660（レベル1） DVD-R：UDF（UDF Bridge）
電子媒体作成までの流れ
電子媒体のラベル面の表記
z 必要項目を表面に直接印刷、または油性フェル トペンで表記 z ラベル面にシールを貼り付ける方法は禁止 z 署名欄はサイン 電子媒体のケースの表記
z ケースの背表紙： 「業務名称」、「作成年月」を横書きで明記 z 業務名が長く書ききれない場合は先頭か ら書けるところまで記入電子媒体の外観チェック(1/2)
電子媒体が複数枚になる場合
z すべての媒体のラベルに何枚目／総枚数を明記 z すべての媒体のルートからのフォルダ構成は変更 しない z すべての媒体に業務管理ファイルINDEX_D.XMLを各媒体のルートに添付する z 業務管理項目のメディア番号は、ラベルに明記してある何枚目／総枚数と整合をとる z 発注者と受注者の協議によりDVD-Rの使用も可能 ※当面は、データ容量の減少に努めてください 発注者署名欄 受注者署名欄 平成○年度 ○○○○○○○○○○業務 平成○年○月 例：平成○年度○○○○業務 平成○年○月 契約書に記載している業 務名称を記載する。業務 名称に年度が無い場合に は、年度は記載しません。 ⇒ 電子納品CD-R （原則 2部） ①事務所内 保管用 ②関東技術事務所 送付用z
電子媒体のラベル面記載内容の確認
(ｱ)「設計書コード」：CCMS設計書番号を記載 ※番号を発注者に確認 (ｲ)「業務名称」：契約図書に記載されている正式名称を記載 (ｳ) 「作成年月」：業務完了時の年月を記載 (ｴ)「発注者名」：発注者の正式名称を記載 (ｵ)「受注者名」：受注者の正式名称を記載 (ｶ)「何枚目／全体枚数」：全体枚数と何枚目のCDであるか記載 (ｷ)「ウイルスチェックに関する情報」 a） ウイルスチェックソフト名 b） ウイルス定義年月日またはパターンファイル名 c） ウイルスチェックソフトによるチェックを行った年月日 (ｸ)「フォーマット形式」： CD-Rの場合、ISO9660（レベル1）を明記 DVD-Rの場合、UDF（UDF Bridge）を明記 (ｹ) 「発注者署名欄」：主任調査員が署名 (ｺ) 「受注者署名欄」：管理技術者が署名電子媒体の外観チェック(2/2)
発注者署名欄 受注者署名欄電子成果品の基本構成の確認
電子成果品が各電子納品要領・基準に準拠していることを、電子
納品Webサイトで公開している
最新の 「電子納品チェックシステム」
により確認
1.
フォルダ構成（画面上での確認）
2.
業務管理ファイルについて、業務件名等の業務基本情報確認
3.
電子成果品の作成で適用した要領・基準の版、ファイル数量の確認
発注者は、エラーが出た電子成果 XML DTD 電子納品 チェックシステム によるチェック エラー表示された場合 エラー表示の確認
電子納品チェックシステム（1/3）
「電子納品チェックシステム」は、電子納品 Webサイトからダ ウンロードします(無償)。 その際、適用するバージョンを確認します。 電子納品チェックシステム チェック項目 z ファイル名 z 管理項目 z 管理ファイル (XML) z PDFファイルの容量 z CADファイルのレイヤ名 z ボーリング交換用データ z データシート交換用データ ダウンロードhttp://www.cals-ed.go.jp/edc_download/
電子納品チェックシステム（土木）
Ver.8.1
電子納品チェックシステム（電通）
Ver.4.1
対象：電気通信設備編の要領で作成された電子成果品
電子納品チェックシステム（機械）
Ver.2.0
対象：機械設備工事編の要領で作成された電子成果品
【
2013年10月末時点】
電子納品チェックシステム（2/3）
など、電子納品要領・基準に記載されている文法、定義をチェックする機能
を持っている。
（ただし、ファイルの記載内容はチェックできない）
電子納品チェックシステム(3/3)
納品された電子成果品について、以下の項目等を検査（チェック）できる
1.電子納品の管理項目（XML）の必須項目は記入されているか
2.電子納品の管理項目（XML）の記入項目の使用文字数や使用禁止文
字が使用されていないか
3.電子納品要領・基準に準拠したファイル名・フォルダ名やフォルダ構成で
あるか
4.CAD製図基準（案）に準拠したレイヤ名であるか
5.管理ファイルに記述されているファイルが電子成果品を格納した電子媒
体に保存されているか
チェックシステム機能
チェック結果の印刷やファイル出力
管理ファイル確認に際しての留意事項(1/2)
z管理ファイルの確認に際し、要領に記載されている
「必要度：◎必須記入」の項目は正確な数値等が記入
されているか確認すること。
z特に記入ミスが多く、注意を要する項目は次のとおり。
①工事番号
②発注者コード
③住所コード
④工期開始日・終了日
zエラー、記入ミス等があった場合、修正を依頼されることに注意。
z
テクリスと共通する項目の記入
「テクリス資料」を参照
http:// www.cals-ed.go.jp/tecris/ z テクリスとは、公共発注機関並びに公益民間企業が発注する公共性の 高い事業に関する業務実績情報データベース 受注者コードの取扱い
z 業務管理項目の「受注者コード」に、 テクリスセンターから通知されたコードを記入管理ファイル確認に際しての留意事項(2/2)
テクリスに関する項 目について資料を 参照します 住所コード 発注者機関コードビューア機能による管理ファイル確認
電子成果品の内容の確認(1/2)
報告書：Adobe Reader等で表示し、目視確認
★しおりの有無についても確認
測量成果：
–管理ファイル
受け取った管理ファイルを電子納品チェックシステムのビューア を用いて表示し、記入されている業務件名、測量区域番号、測量 成果番号等の基本的な情報について確認 –数値地形図データファイル
抜取りにより、数値地形図データファイル（JPGIS準拠、標準図式 データファイルなど）を対応のCADソフトまたはビューア等で表示 し、データ欠落や表現の相違がないことを目視確認
図面：SXFブラウザ等による目視確認
写真：ブラウザ又は画像ソフト等で表示し、目視により写真の鮮明さ
や黒板の文字が判別できることを確認
地質・土質調査成果：
– ボーリング柱状図データ – 経度・緯度電子成果品の内容の確認(2/2)
電子納品の対象とした成果品が納められているか、電子成果品
の各フォルダを確認
作図されている内容（データ欠落・文字化け等）
適切なレイヤに作図（レイヤの内容確認）
紙図面との整合（印刷時の見え方とデータとの
同一性確認）
図面の大きさ（設定確認）
図面の正位（設定確認）
輪郭線の余白（設定確認）
表題欄（記載事項等内容確認）
尺度（共通仕様書に示す縮尺）
色
線
文字
SXFブラウザ等によるCAD図面のチェック(1/2)
CAD基準（案）と大きくかけはなれて
いないことを確認
CAD製図基準（案）に準拠
していることを確認
No. チェック項目 チェック内容 1 線幅 指定以外の線幅の組み合わせを使用していないかチェックします。 2 図面サイズ※ A列以外の用紙サイズを使用していないかチェックします。 3 線色 既定義および既定義と同じRGB以外の線色を使用していないかチェックします。 4 線種 指定以外の線種を使用していないかチェックします。 5 フォントサイズ 指定以外のフォントサイズを使用していないかチェックします。 6 ショートベクトル 短い線分の連続が作成されていないかチェックします。 7 重複図形 同じフィーチャが重複していないかチェックします。 8 レイヤ名※ レイヤ名称が正しいかチェックします。 （ただし、工種や図面種類とレイヤとの関係のチェックは行いません。） 9 用紙枠外※ 指定枠外へフィーチャを作画していないかチェックします。 10 背景同色※ 背景色と同じ色のフィーチャを作画していないかチェックします。 11 文字配置 縦書きフォントを横書きに配置していないかチェックします。
