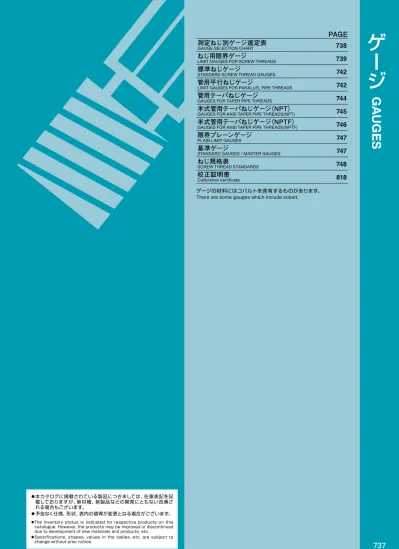

ジGUGE SELECTION CHRT 測定ねじ別ゲジ選定表測定ねじ別ゲジ選定表 GUGE SELECTION CHRT 特長GUGES ゲ測定したいねじ Screw thread to be gauged ゲジ Gauges 測定するねじの種類 ification of screw thread

U

G

E

S

ゲージの材料にはコバルトを含有するものがあります｡ There are some gauges which include cobalt.

745

GAUGES FOR ANSI TAPER PIPE THREADS(NPT)

米式管用テーパねじゲージ（NPTF）

₇₄₆

GAUGES FOR ANSI TAPER PIPE THREADS(NPTF)

限界プレーンゲージ

₇₄₇

PLAIN LIMIT GAUGES

基準ゲージ

₇₄₇

STANDARD GAUGES / MASTER GAUGES

ねじ規格表

₇₄₈

SCREW THREAD STANDARDS

校正証明書

₈₁₈

Calibration certificate ◦本カタログに掲載されている製品につきましては、在庫表記を記 載しておりますが、新材種、新製品などの開発にともない改廃さ れる場合もございます。 ◦予告なく仕様、形状、表内の値等が変更となる場合がございます。 ◦The inventory status is indicated for respective products on this

F E AT U R E S

特

　

長

G AU G E S

ゲージ

G A U G E S E L E C T IO N C H A R T

測定ねじ別ゲージ選定表

メートル

Metric screw threads

Internal thread 6H, 5H（左）(Left) P.780 従来JIS Previous JIS M おねじ External thread LG GR, ⅠR, WR 1 P.769 2 P.750 3 P.772 2（左）(Left) P.767 GR（材質：粉末ハイス） Powder HSS(XPM) 2 P.816 めねじ Internal thread LG GPⅠP, GPWP 1 P.769 2 P.750 3 P.772 2（左）(Left) P.767 GP（材質：粉末ハイス） Powder HSS(XPM) 2 P.816 GP（材質：超硬） Ｃａｒｂｉｄｅ 2 P.816 メートルめっき前用

Metric screw threads before plating

JIS（ISO等級）

JIS (ISO) M Internal threadめねじ LG GPNP 6H ＋ 0.03 P.786

従来JIS Previous JIS M おねじ External thread LG GR, ⅠR, WR 2 − 0.03 P.784 めねじ Internal thread LG GPⅠP, GPWP 2 ＋ 0.03 P.784 メートル内径用

Metric screw threads for minor diameter Previous JIS従来JIS M Internal threadめねじ LG ⅠM, WM 2 P.800

ユニファイ

Unified screw threads Previous JIS従来JIS

UNC UNF UNEF UNS UN おねじ External thread LG GR, ⅠR, WR 3A P.791 2A P.787 めねじ Internal thread LG GPⅠP, GPWP 3B P.791 2B P.787 ウィット

Whitworth screw threads Previous JIS従来JIS W

おねじ External thread LG GR, ⅠR, WR 2 P.793 2（左）(Left) P.794 めねじ Internal thread LG GPⅠP, GPWP 2 P.793 2（左）(Left) P.794 ミシン

Screw threads for sewing machines Previous JIS従来JIS SM

おねじ

External thread LG GR, ⅠR, WR 2 P.795

めねじ

Internal thread LG GPⅠP, GPWP 2 P.795

メートルインサートねじ

Metric Insert screw threads ー M Internal threadめねじ HL-LG GPWP 2 P.801

ユニファイインサートねじ

Unified Insert screw threads ー UNC, UNF Internal threadめねじ HL-LG GPWP 2B P.802

英式管用テーパ

Taper pipe threads (UK)

JIS（ISO等級）_{JIS (ISO)} R External threadおねじ TG R ー P.810

Rc Internal threadめねじ TG R ー P.810 従来JIS Previous JIS PT おねじ External thread TG PT ー P.809 めねじ Internal thread TG PT ー P.809 英式管用平行

Parallel pipe threads (UK)

JIS（ISO等級） JIS (ISO) G External threadおねじ_めねじ LG GR, NR A P.799 Internal thread LG GPNP ー P.799 Rp Internal threadめねじ TG R ー P.810 従来JIS Previous JIS PS おねじ External thread LG GR, ⅠR, WR ー P.796 めねじ Internal thread LG GPⅠP, GPWP ー P.796 TG PT ー P.809 PF おねじ External thread LG GR, ⅠR, WR A P.797 B P.798 めねじ Internal thread LG GPⅠP, GPWP A P.797 B P.798 米式管用テーパ

ANSI taper pipe threads ー

NPT External threadおねじ TG NPT ー P.811

めねじ

Internal thread TG NPT ー P.811

NPTF External threadおねじ_めねじ TG NPTF L1 P.812 TG NPTF L1 P.812

F E AT U R E S

特

　

長

G A U G E S

ねじゲージシリーズ

G AU G E S

ゲージ

　　 通り側 止り側 　　 GO side NOT GO side

おねじ用

for External thread

止り側 通り側 NOT GO side GO side

Limit gauges for screw threads are graded in the same manner as

screws. Screw threads are inspected according to two limits defined

by GO and NO GO gauges. The Previous JIS gauge system provides

two categories of NO GO gauges depending on the purpose of usage:

machining and inspection. This classification is not used in the ISO

system. Screw threads pass the inspection if the GO gauge, when

screwed by hand without using excess force on the thread under test

for the specified engagement length, goes over the entire thread length,

and if the NO GO gauge, when screwed by hand without using excess

force, enter on both sides by not more than two turns of thread (not

more than three turns of thread in ANSI).

■

ねじ用限界ゲージの種類と記号　Symbols of Limit Gauges for Screw Threads

検査されるねじ

Screw thread to be inspected

ISO 導入 JIS 規格のゲージ

ISO

従来 JIS 規格のゲージ

JIS

種　　　　　類

Gauge type

記　号

Symbol

種　　　　　類

Gauge type

記　号

Symbol

おねじ

External thread _有効径

Pitch diameter

通りねじリングゲージ GO screw ring gauge 止りねじリングゲージ NOT GO screw ring gauge

GR NR

通りねじリングゲージ（工、検） GO screw ring gauge

工作用止りリングゲージ NOT GO screw ring gauge for machine work 検査用止りねじリングゲージ NOT GO screw ring gauge for inspection

GR WR IR 外径 Major diameter 外径用通りリングゲージ Plain GO ring gauge for major diameter 外径用止りリングゲージ Plain NOT GO ring gauge for major diameter 外径用挟みゲージ

Plain calliper gauge for major diameter

PR 通 PR go PR 止 PR not-go PC − − 工作用限界挟みゲージ Limit snap gauge for machine work 検査用限界挟みゲージ Limit snap gauge for inspection

− − WS IS めねじ Internal thread _有効径 Pitch diameter 通りねじプラグゲージ GO screw plug gauge 止りねじプラグゲージ NOT GO screw plug gauge

GP NP

通りねじプラグゲージ（工、検） GO screw plug gauge

工作用止りプラグゲージ NOT GO screw plug gauge for machine work 検査用止りねじプラグゲージ NOT GO screw plug gauge for inspection

GP WP IP 内径

Minor diameter 内径用プラグゲージPlain plug gauge for minor diameter PP

工作用限界プラグゲージ Limit plug gauge for machine work 検査用限界プラグゲージ Limit plug gauge for inspection

WM IM

点検されるねじ用限界ゲージ

Limit gauges for screw threads to be inspected

ISO 導入 JIS 規格のゲージ

ISO

従来 JIS 規格のゲージ

JIS

種　　　　　類

Gauge type

記　号

Symbol

種　　　　　類

Gauge type

記　号

Symbol

通りねじリングゲージ

GO screw ring gauge

通り点検プラグ

GO check plug for GO screw ring gauge 止り点検プラグ

NOT GO check plug for GO screw ring gauge −

摩耗点検プラグ

Wear check plug for GO screw ring gauge

GRGF GRNF − GW − − 通り側はめあい点検ねじプラグゲージ Screw plug gauge for checking fit of GO side 通り側摩耗点検ねじプラグゲージ Screw plug gauge for checking wear of GO side

− − GF GW

止りねじリングゲージ

NOT GO screw ring gauge

通り点検プラグ

GO check plug for NOT GO screw ring gauge 止り点検プラグ

NOT GO check plug for NOT GO screw ring gauge −

− 摩耗点検プラグ

Wear check plug for NOT GO screw ring gauge

NRGF NRNF − − NW − − 工作用止り側はめあい点検ねじプラグゲージ

Screw plug gauge for checking fit of NOT GO side for machine work 検査用止り側はめあい点検ねじプラグゲージ

Screw plug gauge for checking fit of NOT GO side for inspection −

− − WF

IF

■

点検用ゲージの種類と記号　Symbols of Gauges for Check

F E AT U R E S

特

　

長

G AU G E S

ゲージ

G A U G E S

ねじゲージシリーズ

外径用リングゲージ

Plain ring gauge for major diameter

通り

GO side NOT-GO side

止り

従来 JIS のおねじ用ゲージ

JIS ISO 導入 JIS おねじ用ゲージISO

外径用ゲージ

Gauge for major diameter Gauge for major diameterr外径用ゲージ 検査用　限界

挟みゲージ 工作用　限界挟みゲージ 挟みゲージ外径用 リングゲージ外径用 止り側

NOT GO side通り側GO side止り側NOT GO side通り側GO side 通り側GO side止り側NOT GO side

IS WS PC PR

外径の基準寸法の位置（Position of basic dimension of major diameter） おねじ の 外径 Major diameter of external thread 図の中の許容域又は摩耗しろの図示は、それぞれ次の意味を示す。 The illustrations for the tolerance zone of wear margin in the above figures show the following:

おねじの有効径又は外径公差

Tolerance on pitch diameter or major diameter of external thread ねじリングゲージ又は挟みゲージ及びリングゲージの公差 Tolerance on screw ring gauge, snap gauge or ring gauge

ISOゲージ方式は、メートルねじ ISO 等級のねじにのみ適用されます。 ISO system for gauge applies only to Metric thread ISO class.

最小摩耗しろ Minimum margin for wear

ねじプラグゲージ又はプラグゲージの公差 Tolerance on screw plug or plug gauge

おねじ基準山形

basic profile of external screw thread 従来 JIS のおねじ用ゲージ（点検用ゲージを含む）

JIS ISO 導入 JIS おねじ用ゲージ（点検用ゲージを含む）ISO

おねじ の 有効径 Pitch diameter of external thread 有効径用ゲージ

Gauge for pitch diameter Gauge for pitch diameter有効径用ゲージ 同右用_{ゲージ ねじプラグ はめあい点検} 検査用 　 止り ねじリング ゲージ 同右用_{ゲージ ねじプラグ はめあい点検} 工作用 　 止り ねじリング ゲージ 同右用_{摩耗点検ねじ} プラグゲージ ゲージ ねじプラグ はめあい点検 通 り ね じ リ ン グ ゲ ー ジ （ 工 作 、 検 査 共 用 ） IF IR WF WR GW GF GR

有効径の基準寸法の位置（Position of basic dimension of pitch diameter）

通 り ね じ リ ン グ ゲ ー ジ 同左用 通 り 点 検 プ ラ グ 止 り 点 検 プ ラ グ 摩 耗 点 検 プ ラ グ 止 り ね じ リ ン グ ゲ ー ジ 通 り 点 検 プ ラ グ 同左用_止 り 点 検 プ ラ グ 摩 耗 点 検 プ ラ グ GR GRGF GRNF GW NR NRGF NRNF NW

通り側

GO side

GR

点検用ゲージ　Check plug gauge for GO screw ring gauge

ISO 導入 JIS

ISO

GRGF

〃

GRNF

従来 JIS

JIS

GF

摩耗点検用ゲージ　Wear check plug for GO screw ring gauge

GW

止り側

NOT GO side

ISO導入JIS NR、従来JIS WR又はIR

ISO: NR, current JIS: WR or IR

点検用ゲージ　Check plug gauge for NOT GO screw ring gauge

_{ISO 導入 JIS}

ISO

NRGF

〃

NRNF

従来 JIS

JIS

WF

〃

IF

摩耗点検用ゲージ　Wear check plug for NOT GO screw ring gauge

ISO 導入 JIS

ISO

NW

通り側 GO side止り側NOT GO side

※特殊品となります。 　Special order item

F E AT U R E S

特

　

長

G A U G E S

ねじゲージシリーズ

G AU G E S

ゲージ

めねじ基準山形

basic profile of internal screw thread

従来 JIS めねじ用ゲージ

JIS ISO導入JISめねじ用ゲージISO めねじ の 内径 Minor diameter of internal thread 内径用ゲージ

Gauge for minor diameter 検査用　限界

プラグゲージ プラグゲージ内径用

内径用ゲージ Gauge for minor diameter 工作用　限界

プラグゲージ 止り側

NOT GO sideGO side通り側止り側NOT GO side通り側GO side GO side通り側止り側NOT GO side

IM WM PP

内径の基準寸法の位置（例）

（Position of basic dimension of minor diameter） 図の中の許容域又は摩耗しろの図示は、それぞれ次の意味を示す。

The illustrations for the tolerance zone of wear margin in the above figures show the following: 内径用プラグゲージ　Plain plug gauge for minor diameter

ISO 導入 JIS PP

従来 JIS WM 又はIM

ISO: PP JIS: WM or IM

従来 JIS めねじ用ゲージ

JIS ISO導入JISめねじ用ゲージISO 有効径用ゲージ

Gauge for pitch diameter Gauge for pitch diameter有効径用ゲージ めねじ の 有効径 Pitch diameter of internal thread 検査用 　 止りねじ プラグゲージ 工作用 　 止りねじ プラグゲージ （工作、検査共用） ゲージ 通りねじプラグ 通 り ね じ プ ラ グ ゲ ー ジ 止 り ね じ プ ラ グ ゲ ー ジ IP WP GP GP NP 有効径の基準寸法の位置 （Position of basic dimension of pitch diameter）

通りねじプラグゲージ　 GO screw plug gauge

GP

止りねじプラグゲージ　

NOT GO screw plug gauge

_{ISO導入JIS NP}

従来JIS WP又はIP

ISO: NP JIS: WP or IP GO side

通り側

NOT GO side

止り側

めねじの内径公差

Tolerance on pitch diameter or minor diameter of internal thread 最小摩耗しろ

Minimum margin for wear

ねじプラグゲージ又はプラグゲージの公差 Tolerance on screw plug or plug gauge

ISOゲージ方式は、メートルねじ ISO 等級のねじにのみ適用されます。 ISO system for gauge applies only to Metric thread ISO class.

F E AT U R E S

特

　

長

G AU G E S

ゲージ

G A U G E S

ねじゲージシリーズ

標準ねじゲージは比較測定におけるマスターゲージとして使用する他、直接おねじや

めねじにはめ合わせて検査する事もできます。一般には通りねじゲージの役割をさせ

「間に合わせ」として用いますが、基本寸法との間にスキマ公域をもつメートルねじ2、

3 級に相当するものは正確な測定はできません。従ってこのゲージは高精度の少量

のねじの検査に適します。

Standard screw thread gauges are constructed correctly to the basic thread

and dimensions. One set of standard screw thread gauges comprises a screw

thread plug gauge and a screw thread ring gauge that fit each other without

using excess force and play. Some standard screw thread gauges include a

plug gauge intended for internal thread pilot holes. This plug gauge fits the

internal diameter of the ring gauge. Standard screw thread gauges can be

directly fitted to external and internal threads for inspection, as well as for

use as a master gauge in comparative measurement. They are commonly

used as a substitute for a GO gauge. However, use of a standard screw

thread gauge with class 2 or 3 metric screw threads, which have clearance

allowances with respect to the basic dimensions, produces inaccurate

measurements. Consequently, standard screw thread gauges are suitable for

the inspection of high-precision threads in small quantities.

管用平行ねじゲージ

Limit gauges for parallel pipe threads

LG(G・PF・PS）

　 おねじ用

　 External thread

　

止り側 NOT-GO side

通り側 GO side 通り側

めねじ用 　　　

止り側 GO side Internal thread NOT-GO side

管用平 行ねじは昭 和 41.9 の JIS 改 正により、ISO 化され従 来 の JIS B0203

（耐 密 性を主目的とする）の外にJIS B0202（機械的結合を主目的とする）が新しく

追加されました。これに従いねじゲージの規格も大幅に改正され、テーパねじに分

類されたJIS B0253

（PS）は 耐 密 性を主目的とし、テーパおねじと平行めねじの

組合わせとなるため、ねじゲージはプラグゲージのみとなり、リングゲージはなく

なりました。一方機械的結合を主目的としたJIS B0254 （PF）が制定されました。

その後 JIS B0202

（管用平行ねじ）は昭和 57年に改正されISO 規格（ISO 228/1）

の内容を規定したものを“規格本体”とし、ねじ記号を“G”で表わし、従来の JISに

あった“PF”は「附属書」で規定しています。さらにJIS B0203（管用テーパねじ）も

ISO規格

（ISO 7/1）の内容を規定したものを“規格本体”とし、ねじ記号を“R”、

“Rc”、

“Rp”で表わし、従来の JISにあった“PT”、

“PS”は「附属書」で規定しています。

In September 1966, the JIS standard for parallel pipe threads was

revised to incorporate ISO standards. As a result, JIS B 0202 (principally

addressing mechanical joints) was added to the existing JIS B 0203

(principally addressing sealability). The revision involved radical amendments

to the specifications for screw thread gauges. The JIS B 0253 (PS) for

taper threads focused on sealability as a principal purpose. Since sealability

is concerned with the combination of an external taper thread and a parallel

internal thread, screw thread plug gauges survived while screw thread ring

gauges were discontinued. Meanwhile, JIS B 2054 (PF) was established

principally for mechanical joints. Subsequently, JIS B 0202 (Parallel pipe

threads) was revised in 1982. Its main text sets out the content of ISO

228/1, using the thread symbol "G," while "PF" used in the previous JIS

edition is specified in the Appendix. Furthermore, the main text of JIS B

0203 (Taper pipe threads) also sets out the content of ISO 7/1, using

thread symbols "R," "Rc" and "Rp." Symbols "PT" and "PS" used in the

previous JIS edition are specified in the Appendix to the standard.

F E AT U R E S

特

　

長

G A U G E S

ねじゲージシリーズ

G AU G E S

ゲージ

新 JISの管用ねじをチェックする場合は、新ねじ記号のものをご使用下さい。

Where pressure-tight joints are made on the threads, the pipe threads will comply with JIS B 0203. When checking new JIS Pipe threads, use the new thread symbol.

In accordance with the pipe thread specified in ISO 228/1

(except PF internal thread class B) In accordance with the pipe thread specified in ISO 228/1

PS めねじ PS Internal thread 0 PS おねじ PS External thread PF めねじ PF Internal thread PF おねじ PF External thread Ｇめねじ Ｇ Internal thread G おねじ G External thread A 級 class A A 級 class A B 級 class B B 級 class B A 級 class A B 級 class B

■

相違点　Difference

附 属 書

JIS0202 Appendix JIS0202 Text

規 格 本 体

ね じ 記 号

Screw thread Symbol

PF

G

呼 び 範 囲

Range of thread size

PF1/8 〜 PF12”

G1/16 〜 G6”

等　　級

Classes Both external & internal thread are divided into classes A & B

おねじ、めねじ共 A 級、B 級がある

おねじはA 級、B 級があるが、めねじには等級がない

Only the external thread is divided into classes A & B

呼び1/8 〜 6”のおねじ（A 級、B 級）及びめねじ

（A 級）は規定外事項であるが、その許容差は規

格本体で規定するものと変っていない。

The tolerances of the external and internal threads of PF1/8 〜 6〝differ from the specifications in the Appendix, but they are the same as those specified in the Text.

F E AT U R E S

特

　

長

G AU G E S

ゲージ

G A U G E S

ねじゲージシリーズ

■

JIS B0203-1982

規格本体のねじ

テーパおねじ ：R

テーパめねじ ：Rc

平行めねじ

：Rp

附属書のねじ

テーパおねじ ：PT

テーパめねじ ：PT

平行めねじ

：PS

Symbol specified in Text

External taper thread :R

Internal taper thread

:Rc

Internal parallel thread :Rp

Symbol specified in Appendix

External taper thread

:PT

Internal taper thread

:PT

Internal parallel thread

:PS

■

ねじとテーパねじゲージ関係図（R）

　Relationship of Taper threads and Gauges(R)

　●おねじの判定

Inspection of

external thread

　

　●めねじの判定

Inspection of

internal thread

●おねじとめねじの組み合わせ

External and internal

thread combined

います。新JISの管用ねじをチェックする場合は、新ねじ記号のものをご使用下さい。

Gauges for taper pipe threads are used to inspect taper pipe threads and

parallel pipe internal threads that fit taper threads. A taper thread plug gauge

and a taper thread ring gauge form a pair of gauges for taper pipe threads. To

inspect the manufacturing tolerance for an internal taper thread or external

taper thread, the notch in the large end of a taper thread plug gauge or the

small end of a taper thread ring gauge is referred to. When a taper thread plug

or ring gauge is screwed up into or on an internal or external taper thread by

hand, the pipe or pipe fitting passes the inspection if its end is within the range

defined by the notch. The JIS standard for taper pipe threads was revised in

1982. Its main text sets out the content of ISO 7/1, using thread symbols

"R," "Rc" and "Rp." Symbols "PT" and "PS" used in the previous JIS edition are

specified in the Appendix to the standard. To inspect pipe threads specified in

the revised JIS, gauges that bear the new thread symbols should be used.

切欠きの長さ 切欠きの長さ めねじ MIN面 MAX面 MIN面 MAX面 基準径の位置 Length of notch Minimum face Maximum face Length of notch Maximum face Minimum face Position of gauge dia

めねじ おねじ おねじ external thread internal thread internal thread external thread 切欠きの長さ 切欠きの長さ めねじ MIN面 MAX面 MIN面 MAX面 基準径の位置 Length of notch Minimum face Maximum face Length of notch Maximum face Minimum face Position of gauge dia

めねじ おねじ おねじ external thread internal thread internal thread external thread

F E AT U R E S

特

　

長

G A U G E S

ねじゲージシリーズ

G AU G E S

ゲージ

Gauges for ANSI taper pipe threads (NPT ) are used to inspect

taper pipe threads (NPT) in general sealable parts. Various gauge

specifications are in use for NPT gauges, some of which have notches,

while others do not. Commonly used thread plug and ring gauges are

provided with three-step notches (L1). If the inspected taper thread

conforms to the standard dimensions, the pipe end stops at the BASIC

position, which is the middle notch on the gauge. The other two notches

indicate the maximum and minimum allowed dimensions.

■

ねじとテーパねじゲージ関係図　Relationship of Taper threads and Gauges

●おねじとめねじの組み合わせ

External and Internal thread combined

　　　　　　　

● L1

リングゲージ

L

1

Ring gauge

● L1 プラグゲージ

L

1

Plug gauge

E 2 E 1 E 1 E 1 E 2 E 0 E 0 E 0 L1 L1 L1 1P 1P L1： 手締め長さ L2： おねじ有効長さ L2 E 2 E 1 E 1 E 1 E 2 E 0 E 0 E 0 L1 L1 L1 1P 1P

L1： Hand clamping length

L2： Effective length of external thread

F E AT U R E S

特

　

長

G AU G E S

ゲージ

G A U G E S

ねじゲージシリーズ

Gauges for ANSI taper pipe threads (NPTF) are intended for threads

used to join fuel or oil pipes in ships, automobiles, aircraft and etc.

These threads are designed to achieve dry seal joints without using

a sealing material. L1 plug and L1 ring are used to inspect the

hand-tight length (L1) of external and internal threads. L3 plug and L2 ring

are used to check the wrench-tight length (L3 and L2-L1) of external

and internal threads. When the positional relationship of the notches of

two gauges, L1 and L3 plugs, or L1 and L2 rings, is not more than a half

turn, the degree of taper of the product is guaranteed.

※ We offer L1 gauges as standard stocked items. L2 and L3 gauges are made to order.

NPTF ゲージ

手締めの部分

を検査

L1

ねじプラグゲージ

L1

ねじリングゲージ

レンチ締めの

部分を検査

L3

ねじプラグゲージ

L2

ねじリングゲージ

NPTF gauge inspection of handclamping length L1 Plug gauge L1 Ring gauge inspection of wrench clamping length L3 Plug gauge L2 Ring gauge

　　　　　　

● L1

プラグゲージ ● L1

リングゲージ

L1 Plug gauge L1 Ring gauge

● L3

プラグゲージ ● L2

リングゲージ

L3 Plug gauge L2 Ring gauge

E 2 E 0 E 0 E 3 E 3 _E1 L2 L1 L3 L2 L1 L2 L1 L3 L3 E 2 E 0 E 0 E 1 E 0 E 3 _E1 L2 L1 L2 L1 L3 E 1 E 1 E 2 E 2 _E2

F E AT U R E S

特

　

長

G AU G E S

ゲージ

G A U G E S

ゲージシリーズ

　　　 通り側 止り側 　　　 　 GO side　　　　　　　　 NOT-GO side

Plain limit gauges are used to inspect hole or shaft dimensions. Plug, ring and

caliper gauges are commonly used. Plug gauges are usually used with holes 1 mm

to 120 mm in nominal diameter. For holes 1 mm to 50 mm in nominal diameter,

gauges with a GO end and a NO GO end attached to a handle (double-head type)

are used. For holes exceeding 50 mm in nominal diameter, separate GO and NO GO

gauges (single-head type) are used. NO GO gauges are provided with an identifying

groove. Both GO and NO GO gauges designed for inspection and manufacturing are

available. A bleeder hole could be bored in these gauges upon veguests.

※Ring gauges: special order item

■

限界プラグゲージの形状

Shapes and Dimensions of Limit Plug Gauges

■

限界リングゲージの形状

Shapes and Dimensions of Limit Ring Gauges

〈呼び寸法1以上3以下〉

1 ≦ Nominal dia. ≦ 3

〈呼び寸法3を超え50以下〉

3 ＜ Nominal dia. ≦ 50 K1 K1 K2 K1 K K2 K2 D 1 D 1 D 1 D D D L L L L L d d d E E d K K K E E E 通り側 GO side 止り側 NOT-GO side 通り側

GO side 止り側NOT-GO side

K1 K1 K2 K1 K K2 K2 D 1 D 1 D 1 D D D L L L L L d d d E E d K K K E E E 通り側 GO side 止り側 NOT-GO side

基準ゲージ

Standard gauges

PG-M

(Master gauges)

RG-M

ゲージや比較測定器（シリンダゲージ、指針測微器、空気マイクロメータ、ダイヤルゲー

ジを利用した測定機器など）の寸法設定および点検管理の寸法基準として用いる

ゲージです。基準ゲージはマスタープラグゲージとマスターリングゲージがあり、製品

（部品）に対して、直接使用しないことになっています。

※PG-Mは特殊品となります。

Standard gauges are used as a reference for dimensioning and maintenance of other

gauges and comparators (cylinder gauges, microindicators, air micrometers, and dial

gauge-based measuring instruments). Standard gauges include master plug and

master ring gauges. These gauges are not to be directly used with products (parts).

※PG-M: special order item マスターリングゲージ

Master ring gauges マスタープラグゲージMaster plug gauges

■

マスタープラグゲージの形状

Shapes and Dimensions of Master Plug Gauges

■

マスターリングゲージの形状

Shapes and Dimensions of Master Ring Gauges

テーパロック形

Taper lock type

トリロック形

Trilock type

テーパロック形

Taper lock type

トリロック形

Trilock type K1 K1 K2 K 1 K K2 K2 D 1 D 1 D 1 D D D L L L L L d d d E E d K K K E E E K1 K1 K2 K1 K K2 K2 D 1 D 1 D 1 D D D L L L L L d d d E E d K K K E E E

F E AT U R E S

特

　

長

G AU G E S

ゲージ

S C R E W T H R E A D S T A ND A RD S

ねじ規格表

60° ミニチュアねじ

Miniature screw thread S JIS B 0201 0.3 〜 1.4 3G5, 3G6, 4H54H6, 5h3 ─

ユニファイねじ（並目）

Unified coarse screw threads UNC JIS B 0206JIS B 0210 No.1 〜 4

3B, 2B, 1B 3A, 2A, 1A

JIS B 0255 ユニファイねじ（細目）

Unified fine screw threads UNF JIS B 0208JIS B 0212 No.0 〜 1

½

ユニファイねじ

Unified thread (ANSI standard)

UNC/UNRC ANSI/ASME B1.1 No.1 〜 4 ANSI B1.2 UNF/UNRF No.0 〜 1

½

UNEF/UNREF No.12 〜 1

11/16

UNS/UNRS 0.0625 〜 12 ─ 4, 6, 8, 12, 16, 20, 28, 32UN/UNR

5/16

〜 6 ANSI/ASME B1.2 ユニファイねじ（MIL 規格）

Unified thread (MIL standard)

UNJC MIL-S-8879C 0.073 〜 4 3B, 3A NBS HAND_{BOOK H28} UNJF 0.060 〜 1.5 UNJEF 0.216 〜 1.6875 8UNJ 1.0625 〜 4 12UNJ 0.625 〜 6 16UNJ 0.4375 〜 6 管用平行ねじ

Parallel pipe threads

G JIS B 0202

55°

1/16

〜 6 おねじ -A 級, B 級_{External thread-Class A, Class B} JIS B 0254 PF JIS B 0202 附属書 _Appendix

⅛

〜12 _{Class A, Class B}A 級, B 級 JIS B 0254 附属書_Appendix 厚鋼電線管ねじ

Screw threads for thick steel conduits CTG _{JIS C 8305 附属書} Appendix

16 〜 104

─ ─

薄鋼電線管ねじ

Screw threads for thin steel conduits CTC 80° 19 〜 75

管用平行ねじ（アメリカ）

Straight pipe thread (USA)

NPSC ANSI/ASME B1.20.1 60°

⅛

〜 4 ANSI/ASME B1.20.1 NPSM

⅛

〜 6 2B, 2A NPSL

⅛

〜12 ─ NPSH ANSI/ASME B1.20.7

½

〜 4 ドライシール管用平行ねじ（アメリカ）

Parallel pipe threads (USA) (Dryseal)

NPSF

ANSI B1.20.3.1.20.4

1/16

〜 1 ANSI B1.20.5 NPSI

管用平行ねじ（イギリス）

Pipe threads (UK) G BS 2779:1986 55°

1/16

〜 6 External thread-Class A, Class Bおねじ-A級, B級

─ メートル台形ねじ

Metric trapezoidal screw threads Tr JIS B0216 B0217 B0218 30° 8 〜 300 7H, 8H, 7e, 8c

30度台形ねじ

Trapezoidal screw thread (30°) TM JIS B 0216：1980 附属書Appendix 30° 10 〜 300

─ 29度台形ねじ

Trapezoidal screw thread (29°) TW JIS B 0222：1980 29° 10 〜 100

アクメねじ（アメリカ）

ACME threads (USA) ACME ANSI/ASME B1.5

29°

¼

〜 5

4G, 3G, 2G

4C, 3C, 2C ANSI B1.5 スタブアクメねじ（アメリカ）

Stub ACME threads, short (USA) STUB ACME ANSI/ASME B1.8 ─ ANSI B1.8

バットレスねじ（アメリカ）

Buttress screw threads (USA) BUTT ANSI B1.9 7°×45°

½

〜 24 Class3, Class2 ANSI B1.9

自転車ねじ（一般用）

Bicycle threads (General purpose)

BC JIS B 0225

60°

5/16

〜 1

9/16

─ JMAS 4002 自転車ねじ（スポーク用）

Bicycle threads (for spokes) 1.8 〜 4

ミシン用ねじ

Screw threads for sewing machines SM JIS B 0226：1968

1/16

〜 1

3/16

Class1, Class2, Class31級, 2級, 3級 ─

カメラの三脚取付ねじ

Screw threads for Tripod Connections for Cameras U JIS B 7103

¼

,

⅜

─

JCIS 3-63 写真レンズ付属品取付ねじ

Screw threads for Engagement of Accessories to Lens Front M JIS B 7111 13.5 〜 95

─ 内燃機関用スパークプラグねじ

F E AT U R E S

特

　

長

G AU G E S

ゲージ

S C R E W T H R E A D S T A ND A RD S

ねじ規格表

■

テーパねじ

Taper thread 60° ─ 自動車用タイヤバルブステムねじ

Tire valve threads for automobiles TV JIS D 4208：1982 5 〜 12

自転車用タイヤバルブねじ

Tire valve threads for bicycles CTV JIS D 9422 5 〜 8 JMAS 4002

電球類の口金、受金用ねじ

Screw threads for electric lamps E JIS C 7709 ─ 5 〜 40 JEL 902, 903

給水栓取付ねじ

Screw threads for Faucets and Ball Taps

─ JIS B 2061 55° 13, 20, 25 ─ 鋼線ドラム用口金ねじ

Plugs and flanges for steel drums JIS Z 1604 26.44, 59.62

ねじの種類

Type Abbreviation記号 Standard規格 ねじ山の角度Thread angle 呼び径範囲Size range テーパTaper

ゲージ規格

Standard for screw thread gauge

管用テーパねじ

Taper pipe external threads

RC（テーパめねじ）, Rp（平行めねじ） JIS B 0203 55°

1/16

〜 6

1/16

JIS B 0253 PS（平行めねじ） JIS B 0253 附属書 _Appendix

⅛

〜12 JIS B 0253 附属書 Appendix

管用テーパねじ（イギリス）

Taper pipe threads (UK) R, RC（テーパめねじ）Rp（平行めねじ） BS 21:1985

1/16

〜 6 BS 21:1985

管用テーパねじ（アメリカ）

Taper pipe threads (USA)

NPT ANSI/ASME B1.20.1 60°

1/16

〜 24 OD _ANSI/ASME B1.20.1 NPTR

½

〜 4 ドライシール管用テーパねじ （アメリカ）

Taper pipe threads (USA) (Dryseal)

NPTF ANSI B1.20.3, 1.20.4

1/16

〜 3 ANSI B1.20.5 PTF-SAE SHORT 管用テーパねじ（MIL 規格）

Aeronautical National Form taper pipe threads ANPT MIL-P-7105B MIL-P-7105B

カメラ用レリーズ取付ねじ Screw threads for Shutter Cable Release Tips and Sockets for Cameras

─

JIS B 7104 3.4 28° JCIS 4-63 人造黒鉛電極接続用のねじ

Screw threads for artificial graphite electrodes JIS R 7201 3T 〜 24T

⅓

JIS R 7202

継目なし鋼製高圧ガス容器弁取付部ねじ

Screw threads for Seamless Steel Gas Cylinders JIS B 8241

55°

V1, V2, V3

3/26

─ 溶解アセチレン容器用弁ねじ

Screw threads for Valves for Dissolved Acetylene Cylinders JIS B 8244 39

JIS B 8244〜6 解説

Explanation

液化石油ガス容器用弁ねじ

Screw threads for Valves for Liquefied Petroleum Gas Cylinders JIS B 8245 V1, V2

高圧ガス容器用弁ねじ

Screw threads for Valves for High Pressure Gas Cylinders JIS B 8246 V1, V2, V3

ガス容器ねじ（イギリス）

Screw threads for Transportable gas container valves (UK) BS 341:Part1, 2 0.6 〜1.25

1/5.625・⅛

BS 341:Part1, 2

API 油井用鋼管ねじ（アメリカ）

API Casing, Tubing, Line Pipe Threads (USA) LP API Std 5B 60°

⅛

〜 20D

1/16

API Std 5B CSG 4

½

〜 20 TBG 1.050 〜 4

½

UP TBG Buttress CSG 3°×10° 4

½

16 〜 20〜 13

⅜

1/16

1/12

Ex. Li. CSG 6°× 6° 5 〜 7

⅝

⅛

8

⅝

〜 10

¾

1/9.6

API TOOL JOINT ねじ（アメリカ）

API Rotary Shouldered Connection Threads (USA) NC API Spec 7 60° 23 〜 77

¼・1/6

API Spec 7 REG 2

⅜

〜 8

⅝

IF 2

⅜

〜 5

½

1/6

FH 3

½

〜 6

⅝

¼・1/6

G A U G E S S T O C K L IS T

在庫一覧表

G AU G E S

ゲージ

LG

Mねじ

2級

M 1 × 0.25 2 30050 2 30051 2 30052 2 30053 2 30054 2 30057 2 30058 2 30059 ¥45,800 ¥45,800 ¥22,900 ¥22,900 ¥22,900 ¥45,800 ¥45,800 ¥45,800 M 1 × 0.2 2 30060 2 30061 2 30062 2 30063 2 30064 2 30067 2 30068 2 30069 ¥50,200 ¥50,200 ¥25,100 ¥25,100 ¥25,100 ¥50,200 ¥50,200 ¥50,200 M 1.1 × 0.25 2 30080 2 30081 2 30082 2 30083 2 30084 2 30087 2 30088 2 30089 ¥43,000 ¥43,000 ¥21,500 ¥21,500 ¥21,500 ¥43,000 ¥43,000 ¥43,000 M 1.1 × 0.2 2 30090 2 30091 2 30092 2 30093 2 30094 2 30097 2 30098 2 30099 ¥49,600 ¥49,600 ¥24,800 ¥24,800 ¥24,800 ¥49,600 ¥49,600 ¥49,600 M 1.2 × 0.25 2 30110 2 30111 2 30112 2 30113 2 30114 2 30117 2 30118 2 30119 ¥39,600 ¥39,600 ¥19,800 ¥19,800 ¥19,800 ¥39,600 ¥39,600 ¥39,600 M 1.2 × 0.2 2 30120 2 30121 2 30122 2 30123 2 30124 2 30127 2 30128 2 30129 ¥48,600 ¥48,600 ¥24,300 ¥24,300 ¥24,300 ¥48,600 ¥48,600 ¥48,600 M 1.4 × 0.3 2 30130 2 30131 2 30132 2 30133 2 30134 2 30137 2 30138 2 30139 ¥33,400 ¥33,400 ¥16,700 ¥16,700 ¥16,700 ¥33,400 ¥33,400 ¥33,400 M 1.4 × 0.2 2 30140 2 30141 2 30142 2 30143 2 30144 2 30147 2 30148 2 30149 ¥46,600 ¥46,600 ¥23,300 ¥23,300 ¥23,300 ¥46,600 ¥46,600 ¥46,600 M 1.6 × 0.35 2 30150 2 30151 2 30152 2 30153 2 30154 2 30157 2 30158 2 30159 ¥31,600 ¥31,600 ¥15,800 ¥15,800 ¥15,800 ¥31,600 ¥31,600 ¥31,600 M 1.6 × 0.2 2 30160 2 30161 2 30162 2 30163 2 30164 2 30167 2 30168 2 30169 ¥45,200 ¥45,200 ¥22,600 ¥22,600 ¥22,600 ¥45,200 ¥45,200 ¥45,200 M 1.7 × 0.35 2 30170 2 30171 2 30172 2 30173 2 30174 2 30177 2 30178 2 30179 ¥29,800 ¥29,800 ¥14,900 ¥14,900 ¥14,900 ¥29,800 ¥29,800 ¥29,800 M 1.7 × 0.2 2 30180 2 30181 2 30182 2 30183 2 30184 2 30187 2 30188 2 30189 ¥45,800 ¥45,800 ¥22,900 ¥22,900 ¥22,900 ¥45,800 ¥45,800 ¥45,800 M 1.8 × 0.35 2 30200 2 30201 2 30202 2 30203 2 30204 2 30207 2 30208 2 30209 ¥27,800 ¥27,800 ¥13,900 ¥13,900 ¥13,900 ¥27,800 ¥27,800 ¥27,800 M 1.8 × 0.2 2 30210 2 30211 2 30212 2 30213 2 30214 2 30217 2 30218 2 30219 ¥42,600 ¥42,600 ¥21,300 ¥21,300 ¥21,300 ¥42,600 ¥42,600 ¥42,600 M 2 × 0.4 2 30220 2 30221 2 30222 2 30223 2 30224 2 30227 2 30228 2 30229 ¥24,800 ¥24,800 ¥12,400 ¥12,400 ¥12,400 ¥24,800 ¥24,800 ¥24,800 M 2 × 0.25 2 30240 2 30241 2 30242 2 30243 2 30244 2 30247 2 30248 2 30249 ¥38,800 ¥38,800 ¥19,400 ¥19,400 ¥19,400 ¥38,800 ¥38,800 ¥38,800 M 2.2 × 0.45 2 30250 2 30251 2 30252 2 30253 2 30254 2 30257 2 30258 2 30259 ¥24,200 ¥24,200 ¥12,100 ¥12,100 ¥12,100 ¥24,200 ¥24,200 ¥24,200 M 2.2 × 0.25 2 30260 2 30261 2 30262 2 30263 2 30264 2 30267 2 30268 2 30269 ¥37,200 ¥37,200 ¥18,600 ¥18,600 ¥18,600 ¥37,200 ¥37,200 ¥37,200

G A U G E S S T O C K L IS T

在庫一覧表

G AU G E S

ゲージ

LG

Mねじ

2級

M 2.3 × 0.4 2 30280 2 30281 2 30282 2 30283 2 30284 2 30287 2 30288 2 30289 ¥24,600 ¥24,600 ¥12,300 ¥12,300 ¥12,300 ¥24,600 ¥24,600 ¥24,600 M 2.3 × 0.25 2 30300 2 30301 2 30302 2 30303 2 30304 2 30307 2 30308 2 30309 ¥38,600 ¥38,600 ¥19,300 ¥19,300 ¥19,300 ¥38,600 ¥38,600 ¥38,600 M 2.5 × 0.45 2 30310 2 30311 2 30312 2 30313 2 30314 2 30317 2 30318 2 30319 ¥22,200 ¥22,200 ¥11,100 ¥11,100 ¥11,100 ¥22,200 ¥22,200 ¥22,200 M 2.5 × 0.35 2 30320 2 30321 2 30322 2 30323 2 30324 2 30327 2 30328 2 30329 ¥35,200 ¥35,200 ¥17,600 ¥17,600 ¥17,600 ¥35,200 ¥35,200 ¥35,200 M 2.6 × 0.45 2 30330 2 30331 2 30332 2 30333 2 30334 2 30337 2 30338 2 30339 ¥23,200 ¥23,200 ¥11,600 ¥11,600 ¥11,600 ¥23,200 ¥23,200 ¥23,200 M 2.6 × 0.35 2 30340 2 30341 2 30342 2 30343 2 30344 2 30347 2 30348 2 30349 ¥36,600 ¥36,600 ¥18,300 ¥18,300 ¥18,300 ¥36,600 ¥36,600 ¥36,600 M 3 × 0.6 2 30350 2 30351 2 30352 2 30353 2 30354 2 30357 2 30358 2 30359 ¥22,600 ¥22,600 ¥11,300 ¥11,300 ¥11,300 ¥22,600 ¥22,600 ¥22,600 M 3 × 0.5 2 30360 2 30361 2 30362 2 30363 2 30364 2 30367 2 30368 2 30369 ¥21,800 ¥21,800 ¥10,900 ¥10,900 ¥10,900 ¥21,800 ¥21,800 ¥21,800 M 3 × 0.35 2 30370 2 30371 2 30372 2 30373 2 30374 2 30377 2 30378 2 30379 ¥32,800 ¥32,800 ¥16,400 ¥16,400 ¥16,400 ¥32,800 ¥32,800 ¥32,800 M 3.5 × 0.6 2 30390 2 30391 2 30392 2 30393 2 30394 2 30397 2 30398 2 30399 ¥21,400 ¥21,400 ¥10,700 ¥10,700 ¥10,700 ¥21,400 ¥21,400 ¥21,400 M 3.5 × 0.35 2 30400 2 30401 2 30402 2 30403 2 30404 2 30407 2 30408 2 30409 ¥30,600 ¥30,600 ¥15,300 ¥15,300 ¥15,300 ¥30,600 ¥30,600 ¥30,600 M 4 × 0.75 2 30410 2 30411 2 30412 2 30413 2 30414 2 30417 2 30418 2 30419 ¥21,400 ¥21,400 ¥10,700 ¥10,700 ¥10,700 ¥21,400 ¥21,400 ¥21,400 M 4 × 0.7 2 30420 2 30421 2 30422 2 30423 2 30424 2 30427 2 30428 2 30429 ¥20,600 ¥20,600 ¥10,300 ¥10,300 ¥10,300 ¥20,600 ¥20,600 ¥20,600 M 4 × 0.5 2 30430 2 30431 2 30432 2 30433 2 30434 2 30437 2 30438 2 30439 ¥25,600 ¥25,600 ¥12,800 ¥12,800 ¥12,800 ¥25,600 ¥25,600 ¥25,600 M 4.5 × 0.75 2 30440 2 30441 2 30442 2 30443 2 30444 2 30447 2 30448 2 30449 ¥20,400 ¥20,400 ¥10,200 ¥10,200 ¥10,200 ¥20,400 ¥20,400 ¥20,400 M 4.5 × 0.5 2 30450 2 30451 2 30452 2 30453 2 30454 2 30457 2 30458 2 30459 ¥26,000 ¥26,000 ¥13,000 ¥13,000 ¥13,000 ¥26,000 ¥26,000 ¥26,000 M 5 × 0.9 2 30460 2 30461 2 30462 2 30463 2 30464 2 30467 2 30468 2 30469 ¥21,400 ¥21,400 ¥10,700 ¥10,700 ¥10,700 ¥21,400 ¥21,400 ¥21,400 M 5 × 0.8 2 30470 2 30471 2 30472 2 30473 2 30474 2 30477 2 30478 2 30479 ¥20,400 ¥20,400 ¥10,200 ¥10,200 ¥10,200 ¥20,400 ¥20,400 ¥20,400

G A U G E S S T O C K L IS T

在庫一覧表

G AU G E S

ゲージ

LG

Mねじ

2級

M 5 × 0.75 2 30480 2 30481 2 30482 2 30483 2 30484 2 30487 2 30488 2 30489 ¥28,000 ¥28,000 ¥14,000 ¥14,000 ¥14,000 ¥28,000 ¥28,000 ¥28,000 M 5 × 0.5 2 30490 2 30491 2 30492 2 30493 2 30494 2 30497 2 30498 2 30499 ¥26,800 ¥26,800 ¥13,400 ¥13,400 ¥13,400 ¥26,800 ¥26,800 ¥26,800 M 5.5 × 0.9 2 30510 2 30511 2 30512 2 30513 2 30514 2 30517 2 30518 2 30519 ¥21,200 ¥21,200 ¥10,600 ¥10,600 ¥10,600 ¥21,200 ¥21,200 ¥21,200 M 5.5 × 0.75 2 30520 2 30521 2 30522 2 30523 2 30524 2 30527 2 30528 2 30529 ¥29,000 ¥29,000 ¥14,500 ¥14,500 ¥14,500 ¥29,000 ¥29,000 ¥29,000 M 5.5 × 0.5 2 30530 2 30531 2 30532 2 30533 2 30534 2 30537 2 30538 2 30539 ¥27,600 ¥27,600 ¥13,800 ¥13,800 ¥13,800 ¥27,600 ¥27,600 ¥27,600 M 6 × 1 2 30540 2 30541 2 30542 2 30543 2 30544 2 30547 2 30548 2 30549 ¥19,980 ¥19,980 ¥9,990 ¥9,990 ¥9,990 ¥19,980 ¥19,980 ¥19,980 M 6 × 0.75 2 30550 2 30551 2 30552 2 30553 2 30554 2 30557 2 30558 2 30559 ¥22,000 ¥22,000 ¥11,000 ¥11,000 ¥11,000 ¥22,000 ¥22,000 ¥22,000 M 6 × 0.5 2 30560 2 30561 2 30562 2 30563 2 30564 2 30567 2 30568 2 30569 ¥29,800 ¥29,800 ¥14,900 ¥14,900 ¥14,900 ¥29,800 ¥29,800 ¥29,800 M 7 × 1 2 30570 2 30571 2 30572 2 30573 2 30574 2 30577 2 30578 2 30579 ¥19,980 ¥19,980 ¥9,990 ¥9,990 ¥9,990 ¥19,980 ¥19,980 ¥19,980 M 7 × 0.75 2 30580 2 30581 2 30582 2 30583 2 30584 2 30587 2 30588 2 30589 ¥22,800 ¥22,800 ¥11,400 ¥11,400 ¥11,400 ¥22,800 ¥22,800 ¥22,800 M 7 × 0.5 2 30590 2 30591 2 30592 2 30593 2 30594 2 30597 2 30598 2 30599 ¥31,000 ¥31,000 ¥15,500 ¥15,500 ¥15,500 ¥31,000 ¥31,000 ¥31,000 M 8 × 1.25 2 30610 2 30611 2 30612 2 30613 2 30614 2 30617 2 30618 2 30619 ¥20,400 ¥20,400 ¥10,200 ¥10,200 ¥10,200 ¥20,400 ¥20,400 ¥20,400 M 8 × 1 2 30620 2 30621 2 30622 2 30623 2 30624 2 30627 2 30628 2 30629 ¥19,800 ¥19,800 ¥9,900 ¥9,900 ¥9,900 ¥19,800 ¥19,800 ¥19,800 M 8 × 0.75 2 30630 2 30631 2 30632 2 30633 2 30634 2 30637 2 30638 2 30639 ¥23,800 ¥23,800 ¥11,900 ¥11,900 ¥11,900 ¥23,800 ¥23,800 ¥23,800 M 8 × 0.5 2 30640 2 30641 2 30642 2 30643 2 30644 2 30647 2 30648 2 30649 ¥32,200 ¥32,200 ¥16,100 ¥16,100 ¥16,100 ¥32,200 ¥32,200 ¥32,200 M 9 × 1.25 2 30650 2 30651 2 30652 2 30653 2 30654 2 30657 2 30658 2 30659 ¥20,400 ¥20,400 ¥10,200 ¥10,200 ¥10,200 ¥20,400 ¥20,400 ¥20,400 M 9 × 1 2 30660 2 30661 2 30662 2 30663 2 30664 2 30667 2 30668 2 30669 ¥20,400 ¥20,400 ¥10,200 ¥10,200 ¥10,200 ¥20,400 ¥20,400 ¥20,400 M 9 × 0.75 2 30670 2 30671 2 30672 2 30673 2 30674 2 30677 2 30678 2 30679 ¥25,000 ¥25,000 ¥12,500 ¥12,500 ¥12,500 ¥25,000 ¥25,000 ¥25,000

G A U G E S S T O C K L IS T

在庫一覧表

G AU G E S

ゲージ

LG

Mねじ

2級

M 9 × 0.5 2 30680 2 30681 2 30682 2 30683 2 30684 2 30687 2 30688 2 30689 ¥32,200 ¥32,200 ¥16,100 ¥16,100 ¥16,100 ¥32,200 ¥32,200 ¥32,200 M 10 × 1.5 2 30700 2 30701 2 30702 2 30703 2 30704 2 30707 2 30708 2 30709 ¥20,600 ¥20,600 ¥10,300 ¥10,300 ¥10,300 ¥20,600 ¥20,600 ¥20,600 M 10 × 1.25 2 30710 2 30711 2 30712 2 30713 2 30714 2 30717 2 30718 2 30719 ¥19,800 ¥19,800 ¥9,900 ¥9,900 ¥9,900 ¥19,800 ¥19,800 ¥19,800 M 10 × 1 2 30720 2 30721 2 30722 2 30723 2 30724 2 30727 2 30728 2 30729 ¥20,600 ¥20,600 ¥10,300 ¥10,300 ¥10,300 ¥20,600 ¥20,600 ¥20,600 M 10 × 0.75 2 30730 2 30731 2 30732 2 30733 2 30734 2 30737 2 30738 2 30739 ¥26,000 ¥26,000 ¥13,000 ¥13,000 ¥13,000 ¥26,000 ¥26,000 ¥26,000 M 10 × 0.5 2 30740 2 30741 2 30742 2 30743 2 30744 2 30747 2 30748 2 30749 ¥33,600 ¥33,600 ¥16,800 ¥16,800 ¥16,800 ¥33,600 ¥33,600 ¥33,600 M 11 × 1.5 2 30750 2 30751 2 30752 2 30753 2 30754 2 30757 2 30758 2 30759 ¥20,600 ¥20,600 ¥10,300 ¥10,300 ¥10,300 ¥20,600 ¥20,600 ¥20,600 M 11 × 1.25 2 30760 2 30761 2 30762 2 30763 2 30764 2 30767 2 30768 2 30769 ¥21,400 ¥21,400 ¥10,700 ¥10,700 ¥10,700 ¥21,400 ¥21,400 ¥21,400 M 11 × 1 2 30770 2 30771 2 30772 2 30773 2 30774 2 30777 2 30778 2 30779 ¥22,000 ¥22,000 ¥11,000 ¥11,000 ¥11,000 ¥22,000 ¥22,000 ¥22,000 M 11 × 0.75 2 30780 2 30781 2 30782 2 30783 2 30784 2 30787 2 30788 2 30789 ¥27,600 ¥27,600 ¥13,800 ¥13,800 ¥13,800 ¥27,600 ¥27,600 ¥27,600 M 11 × 0.5 2 30790 2 30791 2 30792 2 30793 2 30794 2 30797 2 30798 2 30799 ¥35,000 ¥35,000 ¥17,500 ¥17,500 ¥17,500 ¥35,000 ¥35,000 ¥35,000 M 12 × 1.75 2 30800 2 30801 2 30802 2 30803 2 30804 2 30807 2 30808 2 30809 ¥21,200 ¥21,200 ¥10,600 ¥10,600 ¥10,600 ¥21,200 ¥21,200 ¥21,200 M 12 × 1.5 2 30810 2 30811 2 30812 2 30813 2 30814 2 30817 2 30818 2 30819 ¥20,800 ¥20,800 ¥10,400 ¥10,400 ¥10,400 ¥20,800 ¥20,800 ¥20,800 M 12 × 1.25 2 30820 2 30821 2 30822 2 30823 2 30824 2 30827 2 30828 2 30829 ¥21,200 ¥21,200 ¥10,600 ¥10,600 ¥10,600 ¥21,200 ¥21,200 ¥21,200 M 12 × 1 2 30830 2 30831 2 30832 2 30833 2 30834 2 30837 2 30838 2 30839 ¥22,400 ¥22,400 ¥11,200 ¥11,200 ¥11,200 ¥22,400 ¥22,400 ¥22,400 M 12 × 0.75 2 30840 2 30841 2 30842 2 30843 2 30844 2 30847 2 30848 2 30849 ¥38,600 ¥38,600 ¥19,300 ¥19,300 ¥19,300 ¥38,600 ¥38,600 ¥38,600 M 12 × 0.5 2 30850 2 30851 2 30852 2 30853 2 30854 2 30857 2 30858 2 30859 ¥36,800 ¥36,800 ¥18,400 ¥18,400 ¥18,400 ¥36,800 ¥36,800 ¥36,800 M 13 × 1.75 2 30870 2 30871 2 30872 2 30873 2 30874 2 30877 2 30878 2 30879 ¥22,400 ¥22,400 ¥11,200 ¥11,200 ¥11,200 ¥22,400 ¥22,400 ¥22,400

G A U G E S S T O C K L IS T

在庫一覧表

G AU G E S

ゲージ

LG

Mねじ

2級

M 13 × 1.5 2 30880 2 30881 2 30882 2 30883 2 30884 2 30887 2 30888 2 30889 ¥22,400 ¥22,400 ¥11,200 ¥11,200 ¥11,200 ¥22,400 ¥22,400 ¥22,400 M 13 × 1.25 2 30890 2 30891 2 30892 2 30893 2 30894 2 30897 2 30898 2 30899 ¥24,400 ¥24,400 ¥12,200 ¥12,200 ¥12,200 ¥24,400 ¥24,400 ¥24,400 M 13 × 1 2 30900 2 30901 2 30902 2 30903 2 30904 2 30907 2 30908 2 30909 ¥24,200 ¥24,200 ¥12,100 ¥12,100 ¥12,100 ¥24,200 ¥24,200 ¥24,200 M 13 × 0.75 2 30910 2 30911 2 30912 2 30913 2 30914 2 30917 2 30918 2 30919 ¥39,600 ¥39,600 ¥19,800 ¥19,800 ¥19,800 ¥39,600 ¥39,600 ¥39,600 M 13 × 0.5 2 30920 2 30921 2 30922 2 30923 2 30924 2 30927 2 30928 2 30929 ¥37,800 ¥37,800 ¥18,900 ¥18,900 ¥18,900 ¥37,800 ¥37,800 ¥37,800 M 14 × 2 2 30930 2 30931 2 30932 2 30933 2 30934 2 30937 2 30938 2 30939 ¥22,400 ¥22,400 ¥11,200 ¥11,200 ¥11,200 ¥22,400 ¥22,400 ¥22,400 M 14 × 1.5 2 30940 2 30941 2 30942 2 30943 2 30944 2 30947 2 30948 2 30949 ¥22,000 ¥22,000 ¥11,000 ¥11,000 ¥11,000 ¥22,000 ¥22,000 ¥22,000 M 14 × 1.25 2 30950 2 30951 2 30952 2 30953 2 30954 2 30957 2 30958 2 30959 ¥23,200 ¥23,200 ¥11,600 ¥11,600 ¥11,600 ¥23,200 ¥23,200 ¥23,200 M 14 × 1 2 30960 2 30961 2 30962 2 30963 2 30964 2 30967 2 30968 2 30969 ¥23,800 ¥23,800 ¥11,900 ¥11,900 ¥11,900 ¥23,800 ¥23,800 ¥23,800 M 14 × 0.75 2 30970 2 30971 2 30972 2 30973 2 30974 2 30977 2 30978 2 30979 ¥41,200 ¥41,200 ¥20,600 ¥20,600 ¥20,600 ¥41,200 ¥41,200 ¥41,200 M 14 × 0.5 2 30980 2 30981 2 30982 2 30983 2 30984 2 30987 2 30988 2 30989 ¥39,200 ¥39,200 ¥19,600 ¥19,600 ¥19,600 ¥39,200 ¥39,200 ¥39,200 M 15 × 2 2 31000 2 31001 2 31002 2 31003 2 31004 2 31007 2 31008 2 31009 ¥23,200 ¥23,200 ¥11,600 ¥11,600 ¥11,600 ¥23,200 ¥23,200 ¥23,200 M 15 × 1.5 2 31010 2 31011 2 31012 2 31013 2 31014 2 31017 2 31018 2 31019 ¥22,400 ¥22,400 ¥11,200 ¥11,200 ¥11,200 ¥22,400 ¥22,400 ¥22,400 M 15 × 1 2 31030 2 31031 2 31032 2 31033 2 31034 2 31037 2 31038 2 31039 ¥24,600 ¥24,600 ¥12,300 ¥12,300 ¥12,300 ¥24,600 ¥24,600 ¥24,600 M 15 × 0.75 2 31040 2 31041 2 31042 2 31043 2 31044 2 31047 2 31048 2 31049 ¥42,600 ¥42,600 ¥21,300 ¥21,300 ¥21,300 ¥42,600 ¥42,600 ¥42,600 M 15 × 0.5 2 31050 2 31051 2 31052 2 31053 2 31054 2 31057 2 31058 2 31059 ¥40,800 ¥40,800 ¥20,400 ¥20,400 ¥20,400 ¥40,800 ¥40,800 ¥40,800 M 16 × 2 2 31060 2 31061 2 31062 2 31063 2 31064 2 31067 2 31068 2 31069 ¥23,600 ¥23,600 ¥11,800 ¥11,800 ¥11,800 ¥23,600 ¥23,600 ¥23,600 M 16 × 1.5 2 31070 2 31071 2 31072 2 31073 2 31074 2 31077 2 31078 2 31079 ¥22,800 ¥22,800 ¥11,400 ¥11,400 ¥11,400 ¥22,800 ¥22,800 ¥22,800

G A U G E S S T O C K L IS T

在庫一覧表

G AU G E S

ゲージ

LG

Mねじ

2級

M 16 × 1.25 2 31080 2 31081 2 31082 2 31083 2 31084 2 31087 2 31088 2 31089 ¥26,600 ¥26,600 ¥13,300 ¥13,300 ¥13,300 ¥26,600 ¥26,600 ¥26,600 M 16 × 1 2 31090 2 31091 2 31092 2 31093 2 31094 2 31097 2 31098 2 31099 ¥25,400 ¥25,400 ¥12,700 ¥12,700 ¥12,700 ¥25,400 ¥25,400 ¥25,400 M 16 × 0.75 2 31100 2 31101 2 31102 2 31103 2 31104 2 31107 2 31108 2 31109 ¥44,200 ¥44,200 ¥22,100 ¥22,100 ¥22,100 ¥44,200 ¥44,200 ¥44,200 M 16 × 0.5 2 31110 2 31111 2 31112 2 31113 2 31114 2 31117 2 31118 2 31119 ¥42,200 ¥42,200 ¥21,100 ¥21,100 ¥21,100 ¥42,200 ¥42,200 ¥42,200 M 17 × 1.5 2 31140 2 31141 2 31142 2 31143 2 31144 2 31147 2 31148 2 31149 ¥23,200 ¥23,200 ¥11,600 ¥11,600 ¥11,600 ¥23,200 ¥23,200 ¥23,200 M 17 × 1 2 31160 2 31161 2 31162 2 31163 2 31164 2 31167 2 31168 2 31169 ¥26,400 ¥26,400 ¥13,200 ¥13,200 ¥13,200 ¥26,400 ¥26,400 ¥26,400 M 17 × 0.75 2 31170 2 31171 2 31172 2 31173 2 31174 2 31177 2 31178 2 31179 ¥45,800 ¥45,800 ¥22,900 ¥22,900 ¥22,900 ¥45,800 ¥45,800 ¥45,800 M 18 × 2.5 2 31180 2 31181 2 31182 2 31183 2 31184 2 31187 2 31188 2 31189 ¥25,400 ¥25,400 ¥12,700 ¥12,700 ¥12,700 ¥25,400 ¥25,400 ¥25,400 M 18 × 2 2 31190 2 31191 2 31192 2 31193 2 31194 2 31197 2 31198 2 31199 ¥25,000 ¥25,000 ¥12,500 ¥12,500 ¥12,500 ¥25,000 ¥25,000 ¥25,000 M 18 × 1.5 2 31200 2 31201 2 31202 2 31203 2 31204 2 31207 2 31208 2 31209 ¥23,800 ¥23,800 ¥11,900 ¥11,900 ¥11,900 ¥23,800 ¥23,800 ¥23,800 M 18 × 1 2 31220 2 31221 2 31222 2 31223 2 31224 2 31227 2 31228 2 31229 ¥27,000 ¥27,000 ¥13,500 ¥13,500 ¥13,500 ¥27,000 ¥27,000 ¥27,000 M 18 × 0.75 2 31210 2 31211 2 31212 2 31213 2 31214 2 31217 2 31218 2 31219 ¥47,400 ¥47,400 ¥23,700 ¥23,700 ¥23,700 ¥47,400 ¥47,400 ¥47,400 M 18 × 0.5 2 31230 2 31231 2 31232 2 31233 2 31234 2 31237 2 31238 2 31239 ¥45,200 ¥45,200 ¥22,600 ¥22,600 ¥22,600 ¥45,200 ¥45,200 ¥45,200 M 19 × 2.5 2 31240 2 31241 2 31242 2 31243 2 31244 2 31247 2 31248 2 31249 ¥29,000 ¥29,000 ¥14,500 ¥14,500 ¥14,500 ¥29,000 ¥29,000 ¥29,000 M 19 × 1.5 2 31260 2 31261 2 31262 2 31263 2 31264 2 31267 2 31268 2 31269 ¥26,600 ¥26,600 ¥13,300 ¥13,300 ¥13,300 ¥26,600 ¥26,600 ¥26,600 M 19 × 1 2 31270 2 31271 2 31272 2 31273 2 31274 2 31277 2 31278 2 31279 ¥30,400 ¥30,400 ¥15,200 ¥15,200 ¥15,200 ¥30,400 ¥30,400 ¥30,400 M 20 × 2.5 2 31290 2 31291 2 31292 2 31293 2 31294 2 31297 2 31298 2 31299 ¥27,600 ¥27,600 ¥13,800 ¥13,800 ¥13,800 ¥27,600 ¥27,600 ¥27,600 M 20 × 2 2 31300 2 31301 2 31302 2 31303 2 31304 2 31307 2 31308 2 31309 ¥26,000 ¥26,000 ¥13,000 ¥13,000 ¥13,000 ¥26,000 ¥26,000 ¥26,000

G A U G E S S T O C K L IS T

在庫一覧表

G AU G E S

ゲージ

LG

Mねじ

2級

M 20 × 1.5 2 31310 2 31311 2 31312 2 31313 2 31314 2 31317 2 31318 2 31319 ¥25,400 ¥25,400 ¥12,700 ¥12,700 ¥12,700 ¥25,400 ¥25,400 ¥25,400 M 20 × 1.25 2 31320 2 31321 2 31322 2 31323 2 31324 2 31327 2 31328 2 31329 ¥29,000 ¥29,000 ¥14,500 ¥14,500 ¥14,500 ¥29,000 ¥29,000 ¥29,000 M 20 × 1 2 31330 2 31331 2 31332 2 31333 2 31334 2 31337 2 31338 2 31339 ¥29,000 ¥29,000 ¥14,500 ¥14,500 ¥14,500 ¥29,000 ¥29,000 ¥29,000 M 20 × 0.5 2 31350 2 31351 2 31352 2 31353 2 31354 2 31357 2 31358 2 31359 ¥48,200 ¥48,200 ¥24,100 ¥24,100 ¥24,100 ¥48,200 ¥48,200 ¥48,200 M 22 × 2.5 2 31380 2 31381 2 31382 2 31383 2 31384 2 31387 2 31388 2 31389 ¥29,200 ¥29,200 ¥14,600 ¥14,600 ¥14,600 ¥29,200 ¥29,200 ¥29,200 M 22 × 2 2 31390 2 31391 2 31392 2 31393 2 31394 2 31397 2 31398 2 31399 ¥27,600 ¥27,600 ¥13,800 ¥13,800 ¥13,800 ¥27,600 ¥27,600 ¥27,600 M 22 × 1.5 2 31400 2 31401 2 31402 2 31403 2 31404 2 31407 2 31408 2 31409 ¥26,400 ¥26,400 ¥13,200 ¥13,200 ¥13,200 ¥26,400 ¥26,400 ¥26,400 M 22 × 1 2 31410 2 31411 2 31412 2 31413 2 31414 2 31417 2 31418 2 31419 ¥30,600 ¥30,600 ¥15,300 ¥15,300 ¥15,300 ¥30,600 ¥30,600 ¥30,600 M 22 × 0.5 2 31420 2 31421 2 31422 2 31423 2 31424 2 31427 2 31428 2 31429 ¥51,000 ¥51,000 ¥25,500 ¥25,500 ¥25,500 ¥51,000 ¥51,000 ¥51,000 M 24 × 3 2 31460 2 31461 2 31462 2 31463 2 31464 2 31467 2 31468 2 31469 ¥32,400 ¥32,400 ¥16,200 ¥16,200 ¥16,200 ¥32,400 ¥32,400 ¥32,400 M 24 × 2 2 31470 2 31471 2 31472 2 31473 2 31474 2 31477 2 31478 2 31479 ¥28,400 ¥28,400 ¥14,200 ¥14,200 ¥14,200 ¥28,400 ¥28,400 ¥28,400 M 24 × 1.5 2 31480 2 31481 2 31482 2 31483 2 31484 2 31487 2 31488 2 31489 ¥27,800 ¥27,800 ¥13,900 ¥13,900 ¥13,900 ¥27,800 ¥27,800 ¥27,800 M 24 × 1 2 31490 2 31491 2 31492 2 31493 2 31494 2 31497 2 31498 2 31499 ¥32,600 ¥32,600 ¥16,300 ¥16,300 ¥16,300 ¥32,600 ¥32,600 ¥32,600 M 24 × 0.5 2 31500 2 31501 2 31502 2 31503 2 31504 2 31507 2 31508 2 31509 ¥54,400 ¥54,400 ¥27,200 ¥27,200 ¥27,200 ¥54,400 ¥54,400 ¥54,400 M 25 × 2 2 31530 2 31531 2 31532 2 31533 2 31534 2 31537 2 31538 2 31539 ¥29,200 ¥29,200 ¥14,600 ¥14,600 ¥14,600 ¥29,200 ¥29,200 ¥29,200 M 25 × 1.5 2 31540 2 31541 2 31542 2 31543 2 31544 2 31547 2 31548 2 31549 ¥28,400 ¥28,400 ¥14,200 ¥14,200 ¥14,200 ¥28,400 ¥28,400 ¥28,400 M 25 × 1 2 31550 2 31551 2 31552 2 31553 2 31554 2 31557 2 31558 2 31559 ¥33,800 ¥33,800 ¥16,900 ¥16,900 ¥16,900 ¥33,800 ¥33,800 ¥33,800 M 25 × 0.5 2 31560 2 31561 2 31562 2 31563 2 31564 2 31567 2 31568 2 31569 ¥55,400 ¥55,400 ¥27,700 ¥27,700 ¥27,700 ¥55,400 ¥55,400 ¥55,400

G A U G E S S T O C K L IS T

在庫一覧表

G AU G E S

ゲージ

LG

Mねじ

2級

M 26 × 3 2 31570 2 31571 2 31572 2 31573 2 31574 2 31577 2 31578 2 31579 ¥35,600 ¥35,600 ¥17,800 ¥17,800 ¥17,800 ¥35,600 ¥35,600 ¥35,600 M 26 × 2 2 31580 2 31581 2 31582 2 31583 2 31584 2 31587 2 31588 2 31589 ¥31,200 ¥31,200 ¥15,600 ¥15,600 ¥15,600 ¥31,200 ¥31,200 ¥31,200 M 26 × 1.5 2 31590 2 31591 2 31592 2 31593 2 31594 2 31597 2 31598 2 31599 ¥29,400 ¥29,400 ¥14,700 ¥14,700 ¥14,700 ¥29,400 ¥29,400 ¥29,400 M 26 × 1 2 31600 2 31601 2 31602 2 31603 2 31604 2 31607 2 31608 2 31609 ¥36,600 ¥36,600 ¥18,300 ¥18,300 ¥18,300 ¥36,600 ¥36,600 ¥36,600 M 26 × 0.5 2 31610 2 31611 2 31612 2 31613 2 31614 2 31617 2 31618 2 31619 ¥56,800 ¥56,800 ¥28,400 ¥28,400 ¥28,400 ¥56,800 ¥56,800 ¥56,800 M 27 × 3 2 31620 2 31621 2 31622 2 31623 2 31624 2 31627 2 31628 2 31629 ¥34,800 ¥34,800 ¥17,400 ¥17,400 ¥17,400 ¥34,800 ¥34,800 ¥34,800 M 27 × 2 2 31630 2 31631 2 31632 2 31633 2 31634 2 31637 2 31638 2 31639 ¥30,600 ¥30,600 ¥15,300 ¥15,300 ¥15,300 ¥30,600 ¥30,600 ¥30,600 M 27 × 1.5 2 31640 2 31641 2 31642 2 31643 2 31644 2 31647 2 31648 2 31649 ¥30,400 ¥30,400 ¥15,200 ¥15,200 ¥15,200 ¥30,400 ¥30,400 ¥30,400 M 27 × 1 2 31650 2 31651 2 31652 2 31653 2 31654 2 31657 2 31658 2 31659 ¥35,600 ¥35,600 ¥17,800 ¥17,800 ¥17,800 ¥35,600 ¥35,600 ¥35,600 M 28 × 3 2 31660 2 31661 2 31662 2 31663 2 31664 2 31667 2 31668 2 31669 ¥36,000 ¥36,000 ¥18,000 ¥18,000 ¥18,000 ¥36,000 ¥36,000 ¥36,000 M 28 × 2 2 31670 2 31671 2 31672 2 31673 2 31674 2 31677 2 31678 2 31679 ¥31,400 ¥31,400 ¥15,700 ¥15,700 ¥15,700 ¥31,400 ¥31,400 ¥31,400 M 28 × 1.5 2 31680 2 31681 2 31682 2 31683 2 31684 2 31687 2 31688 2 31689 ¥31,000 ¥31,000 ¥15,500 ¥15,500 ¥15,500 ¥31,000 ¥31,000 ¥31,000 M 28 × 1.25 2 31710 2 31711 2 31712 2 31713 2 31714 2 31717 2 31718 2 31719 ¥36,600 ¥36,600 ¥18,300 ¥18,300 ¥18,300 ¥36,600 ¥36,600 ¥36,600 M 28 × 1 2 31690 2 31691 2 31692 2 31693 2 31694 2 31697 2 31698 2 31699 ¥36,800 ¥36,800 ¥18,400 ¥18,400 ¥18,400 ¥36,800 ¥36,800 ¥36,800 M 28 × 0.5 2 31700 2 31701 2 31702 2 31703 2 31704 2 31707 2 31708 2 31709 ¥59,800 ¥59,800 ¥29,900 ¥29,900 ¥29,900 ¥59,800 ¥59,800 ¥59,800 M 30 × 3.5 2 31720 2 31721 2 31722 2 31723 2 31724 2 31727 2 31728 2 31729 ¥37,800 ¥37,800 ¥18,900 ¥18,900 ¥18,900 ¥37,800 ¥37,800 ¥37,800 M 30 × 3 2 31730 2 31731 2 31732 2 31733 2 31734 2 31737 2 31738 2 31739 ¥37,200 ¥37,200 ¥18,600 ¥18,600 ¥18,600 ¥37,200 ¥37,200 ¥37,200 M 30 × 2 2 31740 2 31741 2 31742 2 31743 2 31744 2 31747 2 31748 2 31749 ¥32,800 ¥32,800 ¥16,400 ¥16,400 ¥16,400 ¥32,800 ¥32,800 ¥32,800

G A U G E S S T O C K L IS T

在庫一覧表

G AU G E S

ゲージ

LG

Mねじ

2級

M 30 × 1.5 2 31750 2 31751 2 31752 2 31753 2 31754 2 31757 2 31758 2 31759 ¥32,400 ¥32,400 ¥16,200 ¥16,200 ¥16,200 ¥32,400 ¥32,400 ¥32,400 M 30 × 1 2 31760 2 31761 2 31762 2 31763 2 31764 2 31767 2 31768 2 31769 ¥38,600 ¥38,600 ¥19,300 ¥19,300 ¥19,300 ¥38,600 ¥38,600 ¥38,600 M 30 × 0.5 2 31770 2 31771 2 31772 2 31773 2 31774 2 31777 2 31778 2 31779 ¥63,000 ¥63,000 ¥31,500 ¥31,500 ¥31,500 ¥63,000 ¥63,000 ¥63,000 M 32 × 3 2 31780 2 31781 2 31782 2 31783 2 31784 2 31787 2 31788 2 31789 ¥41,200 ¥41,200 ¥20,600 ¥20,600 ¥20,600 ¥41,200 ¥41,200 ¥41,200 M 32 × 2 2 31790 2 31791 2 31792 2 31793 2 31794 2 31797 2 31798 2 31799 ¥35,600 ¥35,600 ¥17,800 ¥17,800 ¥17,800 ¥35,600 ¥35,600 ¥35,600 M 32 × 1.5 2 31800 2 31801 2 31802 2 31803 2 31804 2 31807 2 31808 2 31809 ¥35,000 ¥35,000 ¥17,500 ¥17,500 ¥17,500 ¥35,000 ¥35,000 ¥35,000 M 32 × 1 2 31810 2 31811 2 31812 2 31813 2 31814 2 31817 2 31818 2 31819 ¥43,400 ¥43,400 ¥21,700 ¥21,700 ¥21,700 ¥43,400 ¥43,400 ¥43,400 M 32 × 0.5 2 31820 2 31821 2 31822 2 31823 2 31824 2 31827 2 31828 2 31829 ¥68,000 ¥68,000 ¥34,000 ¥34,000 ¥34,000 ¥68,000 ¥68,000 ¥68,000 M 33 × 3.5 2 31830 2 31831 2 31832 2 31833 2 31834 2 31837 2 31838 2 31839 ¥42,200 ¥42,200 ¥21,100 ¥21,100 ¥21,100 ¥42,200 ¥42,200 ¥42,200 M 33 × 3 2 31840 2 31841 2 31842 2 31843 2 31844 2 31847 2 31848 2 31849 ¥40,800 ¥40,800 ¥20,400 ¥20,400 ¥20,400 ¥40,800 ¥40,800 ¥40,800 M 33 × 2 2 31850 2 31851 2 31852 2 31853 2 31854 2 31857 2 31858 2 31859 ¥36,000 ¥36,000 ¥18,000 ¥18,000 ¥18,000 ¥36,000 ¥36,000 ¥36,000 M 33 × 1.5 2 31860 2 31861 2 31862 2 31863 2 31864 2 31867 2 31868 2 31869 ¥36,000 ¥36,000 ¥18,000 ¥18,000 ¥18,000 ¥36,000 ¥36,000 ¥36,000 M 34 × 2 2 31900 2 31901 2 31902 2 31903 2 31904 2 31907 2 31908 2 31909 ¥39,000 ¥39,000 ¥19,500 ¥19,500 ¥19,500 ¥39,000 ¥39,000 ¥39,000 M 34 × 1.5 2 31910 2 31911 2 31912 2 31913 2 31914 2 31917 2 31918 2 31919 ¥39,000 ¥39,000 ¥19,500 ¥19,500 ¥19,500 ¥39,000 ¥39,000 ¥39,000 M 34 × 1 2 31920 2 31921 2 31922 2 31923 2 31924 2 31927 2 31928 2 31929 ¥45,800 ¥45,800 ¥22,900 ¥22,900 ¥22,900 ¥45,800 ¥45,800 ¥45,800 M 34 × 0.5 2 31930 2 31931 2 31932 2 31933 2 31934 2 31937 2 31938 2 31939 ¥70,800 ¥70,800 ¥35,400 ¥35,400 ¥35,400 ¥70,800 ¥70,800 ¥70,800 M 35 × 3 2 31940 2 31941 2 31942 2 31943 2 31944 2 31947 2 31948 2 31949 ¥43,200 ¥43,200 ¥21,600 ¥21,600 ¥21,600 ¥43,200 ¥43,200 ¥43,200 M 35 × 1.5 2 31960 2 31961 2 31962 2 31963 2 31964 2 31967 2 31968 2 31969 ¥37,800 ¥37,800 ¥18,900 ¥18,900 ¥18,900 ¥37,800 ¥37,800 ¥37,800

G A U G E S S T O C K L IS T

在庫一覧表

G AU G E S

ゲージ

LG

Mねじ

2級　

M 36 × 4 2 31980 2 31981 2 31982 2 31983 2 31984 2 31987 2 31988 2 31989 ¥46,000 ¥46,000 ¥23,000 ¥23,000 ¥23,000 ¥46,000 ¥46,000 ¥46,000 M 36 × 3 2 31990 2 31991 2 31992 2 31993 2 31994 2 31997 2 31998 2 31999 ¥43,400 ¥43,400 ¥21,700 ¥21,700 ¥21,700 ¥43,400 ¥43,400 ¥43,400 M 36 × 2 2 32000 2 32001 2 32002 2 32003 2 32004 2 32007 2 32008 2 32009 ¥39,000 ¥39,000 ¥19,500 ¥19,500 ¥19,500 ¥39,000 ¥39,000 ¥39,000 M 36 × 1.5 2 32010 2 32011 2 32012 2 32013 2 32014 2 32017 2 32018 2 32019 ¥39,000 ¥39,000 ¥19,500 ¥19,500 ¥19,500 ¥39,000 ¥39,000 ¥39,000 M 36 × 1 2 32020 2 32021 2 32022 2 32023 2 32024 2 32027 2 32028 2 32029 ¥48,200 ¥48,200 ¥24,100 ¥24,100 ¥24,100 ¥48,200 ¥48,200 ¥48,200 M 36 × 0.5 2 32030 2 32031 2 32032 2 32033 2 32034 2 32037 2 32038 2 32039 ¥74,000 ¥74,000 ¥37,000 ¥37,000 ¥37,000 ¥74,000 ¥74,000 ¥74,000 M 38 × 3 2 32050 2 32051 2 32052 2 32053 2 32054 2 32057 2 32058 2 32059 ¥49,200 ¥49,200 ¥24,600 ¥24,600 ¥24,600 ¥49,200 ¥49,200 ¥49,200 M 38 × 2 2 32060 2 32061 2 32062 2 32063 2 32064 2 32067 2 32068 2 32069 ¥43,000 ¥43,000 ¥21,500 ¥21,500 ¥21,500 ¥43,000 ¥43,000 ¥43,000 M 38 × 1.5 2 32070 2 32071 2 32072 2 32073 2 32074 2 32077 2 32078 2 32079 ¥41,400 ¥41,400 ¥20,700 ¥20,700 ¥20,700 ¥41,400 ¥41,400 ¥41,400 M 38 × 1 2 32080 2 32081 2 32082 2 32083 2 32084 2 32087 2 32088 2 32089 ¥50,400 ¥50,400 ¥25,200 ¥25,200 ¥25,200 ¥50,400 ¥50,400 ¥50,400 M 38 × 0.5 2 32090 2 32091 2 32092 2 32093 2 32094 2 32097 2 32098 2 32099 ¥77,400 ¥77,400 ¥38,700 ¥38,700 ¥38,700 ¥77,400 ¥77,400 ¥77,400 M 39 × 4 2 32100 2 32101 2 32102 2 32103 2 32104 2 32107 2 32108 2 32109 ¥50,000 ¥50,000 ¥25,000 ¥25,000 ¥25,000 ¥50,000 ¥50,000 ¥50,000 M 39 × 3 2 32110 2 32111 2 32112 2 32113 2 32114 2 32117 2 32118 2 32119 ¥46,200 ¥46,200 ¥23,100 ¥23,100 ¥23,100 ¥46,200 ¥46,200 ¥46,200 M 39 × 2 2 32120 2 32121 2 32122 2 32123 2 32124 2 32127 2 32128 2 32129 ¥41,800 ¥41,800 ¥20,900 ¥20,900 ¥20,900 ¥41,800 ¥41,800 ¥41,800 M 39 × 1.5 2 32130 2 32131 2 32132 2 32133 2 32134 2 32137 2 32138 2 32139 ¥41,800 ¥41,800 ¥20,900 ¥20,900 ¥20,900 ¥41,800 ¥41,800 ¥41,800 M 40 × 3 2 32160 2 32161 2 32162 2 32163 2 32164 2 32167 2 32168 2 32169 ¥47,400 ¥47,400 ¥23,700 ¥23,700 ¥23,700 ¥47,400 ¥47,400 ¥47,400 M 40 × 2 2 32170 2 32171 2 32172 2 32173 2 32174 2 32177 2 32178 2 32179 ¥43,000 ¥43,000 ¥21,500 ¥21,500 ¥21,500 ¥43,000 ¥43,000 ¥43,000 M 40 × 1.5 2 32180 2 32181 2 32182 2 32183 2 32184 2 32187 2 32188 2 32189 ¥43,000 ¥43,000 ¥21,500 ¥21,500 ¥21,500 ¥43,000 ¥43,000 ¥43,000
