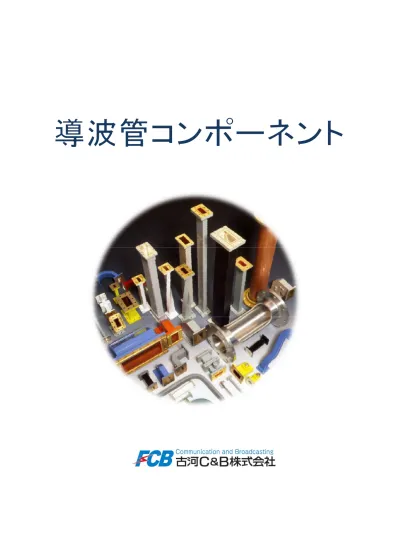

導波管コンポーネント

アンテナ

可とう導波管

ネジレ導波管

変換器

方形長尺可とう導波管

方形長尺可とう導波管

固定金具

アース金具

変換器

コーナー

導波管

変換器

気密窓

導波管

直線導波管

壁金具

気密窓

導波管

耐震用

可とう導波管

乾燥空気充填装置へ接続

送（受）信機

ネジレ導波管

円形導波管

配管例

Eコーナー

導波管

コーナー

導波管

方形⇔

円形テーパー

導波管

固定ハンガー

固定導波管

スライドハンガー

サスペンションハンガー

スライドハンガー

方形⇔

コーナー

導波管

方形⇔

円形テーパー

導波管

Eコーナー

導波管

直線導波管

気密窓

導波管

直線導波管

耐震用

可とう導波管

直線導波管

壁金具

乾燥空気充填装置へ接続

導波管

送（受）信機

方形導波管仕様

周波数帯域 最大長さL JIS系列 EIAJ系列 [GHz] A B C D [mm] WRI-9 0.74～1.12 247.65 123.83 254.00 130.17 アルミ 3000 WRI-14 1.12～1.70 165.10 85.55 169.10 86.55 銅、アルミ 3000 WRJ-2 1.70～2.60 109.22 54.61 113.28 58.67 銅、アルミ 3000 WRI-26 2.17～3.30 86.36 43.18 90.42 47.24 銅、アルミ 3000 WRJ-3 WRI-32 2.60～3.95 72.10 34.00 76.10 38.00 銅、アルミ 3000 WRJ-4 WRI-40 3.30～4.90 58.10 29.10 61.30 32.30 銅、アルミ 3000 WRJ-5 WRI-48 3.95～5.85 47.55 22.15 50.75 25.35 銅、アルミ 3000 WRJ-6 WRI-58 4.90～7.05 40.00 20.00 43.20 23.20 銅、アルミ 3000 WRJ-7 WRI-70 5.85～8.20 34.85 15.85 38.05 19.05 銅、アルミ 3000 WRJ-9 WRI-84 7.05～10.00 28.50 12.60 31.70 15.80 銅、アルミ 3000 WRJ-10 WRI-100 8.20～12.40 22.90 10.20 25.40 12.70 銅、アルミ 3000 (WRJ-120) WRI-120 19.050 9.525 21.59 12.06 銅、アルミ 2000 (WRJ-140) WRI-140 15.799 7.899 17.83 9.93 銅、アルミ 2000 WRI-180 12.954 6.477 14.99 8.51 銅、アルミ 2000 WRI-220 10.668 4.318 12.70 6.35 銅 2000 WRI-260 8.636 4.318 10.67 6.35 銅 2000 WRI-320 7.112 3.556 9.14 5.59 銅 2000 注）　 標準長は、すべて2000mmです。 括弧内は、慣用的に用いている型名です。 EIA規格、IEC規格との関係は参考資料をご参照ください。

フランジ規格（標準品）

JIS系列 EIAJ系列 非気密 気密 非気密 気密 非気密 気密 気密 WRI-9 FUDR9 WRI-14 CPR650(F,G) WRJ-2 BRJ-2 PRJ-2(P,G) CPR430(F,G) WRI-26 CPR340(F,G) WRJ-3 WRI-32 BRJ-3 CPR284(F,G) WRJ-4 WRI-40 BRJ-4 PRJ-4 FUER40 FPDR40 CPR229(F,G) WRJ-5 WRI-48 BRJ-5 FUER48 FPDR48 CPR187(F,G) WRJ-6 WRI-58 BRJ-6 PRJ-6(P,G) FUER58 FPDR58 CPR159(F,G) WRJ-7 WRI-70 BRJ-7 PRJ-7 FUER70 FPDR70 CPR137(F,G) WRJ-9 WRI-84 BRJ-9 FUER84 FPDR84 CPR112(F,G) WRJ-10 WRI-100 BRJ-10 PRJ-10(P,G) FUER100 FPDR100 CPR90(F,G) (WRJ-120) WRI-120 FUBR120 FPBR120 (WRJ-140) WRI-140 FUBR140 FPBR140 WRI-180 FUBR180 FPBR180 WRI-220 FUBR220 FPBR220 WRI-260 FUBR260 FPBR260 WRI-320 FUBR320 FPBR320 注）　 表に無いフランジにつきましては、お問い合わせください。 JIS系列気密フランジのPRJ-2、PRJ-6、PRJ-10は、Pタイプ、Gタイプの組合せで使用することとなります。 EIA規格 JEITA規格（JIS系列） JEITA規格（EIAJ系列） 長方形フランジ 正方形フランジ 材質 型名（サイズ）

直線導波管

型名（サイズ） 内径寸法[mm] 外形寸法[mm]

仕様

導波管サイズ 周波数帯域 挿入損失 許容圧力 標準長L JIS系列 EIAJ系列 [GHz] [dB] [kPa] [mm] FW-1202 WRJ-2 2.44～2.46 1.10 0.3 29.4 200 FW-12026 WRI-26 2.50～2.70 1.06 0.3 29.4 150 FW-1203 WRJ-3 WRI-32 2.60～3.30 1.15 0.3 29.4 150 FW-1204-a WRJ-4 WRI-40 3.40～3.60 1.06 0.3 29.4 150 FW-1204-b WRJ-4 WRI-40 3.60～4.20 1.06 0.3 29.4 150 FW-1205-a WRJ-5 WRI-48 4.40～5.00 1.10 0.3 29.4 150 FW-1205-b WRJ-5 WRI-48 4.00～5.50 1.10 0.3 29.4 150 FW-1206 WRJ-6 WRI-58 5.40～5.60 1.06 0.3 29.4 100 FW-1207-a WRJ-7 WRI-70 6.57～6.87 1.06 0.3 29.4 100 FW-1207-b WRJ-7 WRI-70 7.40～7.80 1.06 0.3 29.4 100 FW-1209-a WRJ-9 WRI-84 7.725～8.50 1.06 0.3 29.4 100 FW-1209-b WRJ-9 WRI-84 8.50～10.20 1.06 0.3 29.4 100 FW-1210-a WRJ-10 WRI-100 9.80～10.20 1.06 0.3 29.4 100 FW-1210-b WRJ-10 WRI-100 10.70～11.70 1.10 0.3 29.4 100 FW-1210-c WRJ-10 WRI-100 12.00～12.70 1.06 0.3 29.4 100 FW-1212-a (WRJ-120) WRI-120 12.25～12.75 1.06 0.3 29.4 100 FW-1212-b (WRJ-120) WRI-120 14.00～14.50 1.06 0.3 29.4 100 FW-1214-a (WRJ-140) WRI-140 14.00～14.50 1.06 0.3 29.4 100 FW-1214-b (WRJ-140) WRI-140 14.40～15.25 1.06 0.3 29.4 100

仕様

周波数帯域 VSWR 挿入損失 標準長L JIS系列 EIAJ系列 [GHz] (20%帯域) [dB] [mm] FCW-1.4 WRI-14 1.15 0.3 150 N-J FCW-2 WRJ-2 2.17～2.60 1.15 0.3 140 N-J FCW-2.6 WRI-26 2.60～3.30 1.15 0.3 130 N-J FCW-3 WRJ-3 WRI-32 3.30～3.95 1.15 0.3 120 N-J FCW-4 WRJ-4 WRI-40 3.95～4.90 1.15 0.3 80 N-J、SMA-J FCW-5 WRJ-5 WRI-48 4.90～5.85 1.15 0.3 70 N-J、SMA-J FCW-6 WRJ-6 WRI-58 5.85～7.05 1.15 0.3 70 N-J、SMA-J FCW-7 WRJ-7 WRI-70 7.05～8.20 1.15 0.3 50 N-J、SMA-J FCW-9 WRJ-9 WRI-84 8.20～10.00 1.15 0.3 50 N-J、SMA-J FCW-10 WRJ-10 WRI-100 9.84～12.40 1.15 0.3 50 N-J、SMA-J FCW-120 (WRJ-120) WRI-120 11.90～15.00 1.15 0.3 50 N-J、SMA-J FCW-140 (WRJ-140) WRI-140 14.50～18.00 1.15 0.3 50 SMA-J FCW-180 WRI-180 17.60～22.00 1.15 0.3 50 SMA-J

気密窓導波管

VSWR 型名 コネクタ形状

同軸-導波管変換器

型名 導波管サイズ

仕様

周波数帯域 VSWR 標準長A JIS系列 EIAJ系列 [GHz] (10%帯域) [mm] FW-06014 WRI-14 1.25～1.35 1.08 150 FW-0602 WRJ-2 2.44～2.46 1.05 150 FW-06026 WRI-26 2.40～3.30 1.10 120 FW-0603 WRJ-3 WRI-32 2.60～3.30 1.10 120 FW-0604 WRJ-4 WRI-40 3.40～4.20 1.05 80 FW-0605-a WRJ-5 WRI-48 4.40～5.00 1.06 80 FW-0605-b WRJ-5 WRI-48 4.00～5.50 1.10 80 FW-0606-a WRJ-6 WRI-58 5.925～6.425 1.06 80/60 FW-0606-b WRJ-6 WRI-58 4.90～6.50 1.10 80/60 FW-0607-a WRJ-7 WRI-70 6.57～6.87 1.06 60 FW-0607-b WRJ-7 WRI-70 7.425～7.750 1.06 60 FW-0607-c WRJ-7 WRI-70 7.70～8.10 1.06 60 FW-0607-d WRJ-7 WRI-70 6.40～8.20 1.10 60 FW-0609 WRJ-9 WRI-84 9.30～9.50 1.10 60 FW-0610-a WRJ-10 WRI-100 8.20～12.40 1.10 50 FW-0610-b WRJ-10 WRI-100 12.00～12.40 1.05 50 FW-0612-a (WRJ-120) WRI-120 12.00～15.00 1.10 50 FW-0612-b (WRJ-120) WRI-120 12.20～12.50 1.05 50 FW-0614 (WRJ-140) WRI-140 14.00～14.50 1.10 50 FW-0618 WRI-180 17.70～19.70 1.10 50 FW-0622 WRI-220 24.00～24.50 1.10 40

Eコーナー導波管

導波管サイズ 型名

仕様

周波数帯域 VSWR 標準長A JIS系列 EIAJ系列 [GHz] (10%帯域) [mm] FW-07014 WRI-14 1.25～1.35 1.08 150 FW-0702 WRJ-2 2.44～2.46 1.05 150 FW-07026 WRI-26 2.40～3.30 1.20 120 FW-0703 WRJ-3 WRI-32 2.60～3.30 1.10 100 FW-0704 WRJ-4 WRI-40 3.40～4.20 1.05 80 FW-0705-a WRJ-5 WRI-48 4.40～5.00 1.06 80 FW-0705-b WRJ-5 WRI-48 4.00～5.50 1.10 80 FW-0706-a WRJ-6 WRI-58 5.925～6.425 1.06 80/60 FW-0706-b WRJ-6 WRI-58 4.90～6.50 1.10 80/60 FW-0707-a WRJ-7 WRI-70 6.57～6.87 1.06 60 FW-0707-b WRJ-7 WRI-70 7.425～7.750 1.06 60 FW-0707-c WRJ-7 WRI-70 7.70～8.10 1.06 60 FW-0707-d WRJ-7 WRI-70 6.40～8.20 1.10 60 FW-0609 WRJ-9 WRI-84 9.30～9.50 1.10 60 FW-0610-a WRJ-10 WRI-100 8.20～12.40 1.10 60 FW-0610-b WRJ-10 WRI-100 12.00～12.40 1.05 60 FW-0612-a (WRJ-120) WRI-120 12.00～15.00 1.10 50 FW-0614 (WRJ-140) WRI-140 14.00～14.50 1.10 50 FW-0618 WRI-180 17.70～19.70 1.10 50 FW-0622 WRI-220 24.00～24.50 1.10 40

Hコーナー導波管

型名 導波管サイズ

仕様

周波数帯域 VSWR 標準長L 大口径側 小口径側 [GHz] (10%帯域) [mm] FW-0902 WRJ-2 WRI-26 2.17～2.60 1.05 450 FW-09026 WRI-26 WRJ-3 2.60～3.30 1.05 400 FW-0903 WRJ-3 WRJ-4 3.30～3.95 1.05 300 FW-0904 WRJ-4 WRJ-5 3.95～4.90 1.05 250 FW-0905 WRJ-5 WRJ-6 4.90～5.85 1.05 200 FW-0906 WRJ-6 WRJ-7 5.85～7.05 1.05 200 FW-0907 WRJ-7 WRJ-9 7.05～8.20 1.05 200 FW-0909 WRJ-9 WRJ-10 8.20～10.00 1.05 150 FW-0910 WRJ-10 WRI-120 9.84～12.40 1.05 130 FW-0912 WRI-120 WRI-140 11.90～15.00 1.05 100 FW-0914 WRI-140 WRI-180 14.50～18.00 1.10 100 FW-0918 WRI-180 WRI-220 17.60～22.00 1.10 85 FW-0922 WRI-220 WRI-260 21.70～26.70 1.10 70 FW-0926 WRI-260 WRI-320 26.40～33.00 1.10 70

仕様

周波数帯域 VSWR 標準長L JIS系列 EIAJ系列 [GHz] (10%帯域) [mm] FW-1103 WRJ-3 WRI-32 2.60～3.95 1.07 500 FW-1104 WRJ-4 WRI-40 3.30～4.90 1.07 400 FW-1105 WRJ-5 WRI-48 3.95～5.85 1.07 300 FW-1106 WRJ-6 WRI-58 4.90～7.05 1.07 300 FW-1107 WRJ-7 WRI-70 5.85～8.20 1.07 300 FW-1109 WRJ-9 WRI-84 7.08～10.00 1.07 200 FW-1110 WRJ-10 WRI-100 8.20～12.40 1.07 200 FW-1112 (WRJ-120) WRI-120 9.84～15.00 1.07 150 FW-1114 (WRJ-140) WRI-140 11.90～18.00 1.07 150 FW-1118 WRI-180 14.50～22.00 1.10 100 FW-1122 WRI-220 17.60～26.7 1.10 100 注）　 ねじり角θ は90°が標準です。それ以外についてはお問い合わせください。 型名 導波管サイズ

テーパー導波管

型名 導波管サイズ

ねじれ導波管

仕様

周波数帯域 VSWR 標準長L [GHz] (20%帯域) E面 H面 [mm] FRJ-2 1.70～2.60 1.05 660 2500 500 FRJ-3 2.60～3.95 1.05 400 1500 500 FRJ-4 3.30～4.90 1.05 360 1200 500 FRJ-5 3.95～5.85 1.05 330 700 500 FRJ-6 4.90～7.05 1.05 300 600 300 FRJ-7 5.85～8.20 1.05 260 500 300 FRJ-9 7.08～10.00 1.05 150 350 300 FRJ-10 8.20～12.40 1.05 140 350 300 FRJ-120 9.84～15.00 1.07 100 300 200 FRJ-140 11.90～18.00 1.07 90 250 200 FRJ-180 14.50～22.00 1.10 70 250 200

仕様

周波数帯域 VSWR 挿入損失 標準曲げR 標準長L [GHz] [dB] [mm] [mm] 3.40～3.60 1.07 0.2 150 400 3.60～4.20 1.07 0.2 150 400 6.57～6.87 1.07 0.2 55 200 7.425～7.750 1.07 0.2 55 200 7.70～8.10 1.07 0.2 55 200 10.70～11.70 1.07 0.3 55 200 12.20～12.44 1.07 0.3 55 200 12.20～12.44 1.07 0.3 55 200 12.44～12.70 1.07 0.3 55 200 許容曲げ半径[mm] 1.3 (at 18GHz) 1.0 (at 14GHz) 0.7 (at 12GHz) 0.6 (at 10GHz) 0.4 (at 9GHz) [dB/m] 0.1 (at 2GHz) 0.2 (at 3GHz) 0.2 (at 4GHz) 0.2 (at 5GHz) 0.3 (at 6GHz) 0.3 (at 7GHz) 挿入損失 FRJ-120 EQP-b 型名 FRJ-7 EQP-c FRJ-10 EQP-a FRJ-10 EQP-b FRJ-120 EQP-a FRJ-4 EQP-a FRJ-4 EQP-b FRJ-7 EQP-a FRJ-7 EQP-b

耐震用可とう導波管

方形可とう導波管

型名

1本足型

JIS系列 EIAJ系列 FHI-4 WRJ-4 WRI-40 FHI-5 WRJ-5 WRI-48 FHI-6 WRJ-6 WRI-58 FHI-7 WRJ-7 WRI-70 FHI-9 WRJ-9 WRI-84 FHI-10 WRJ-10 WRI-100 FHI-120 (WRJ-120) WRI-120 FHI-140 (WRJ-140) WRI-140 FHI-180 WRI-180

1本足クランプ付型

JIS系列 EIAJ系列 FHIC-4 WRJ-4 WRI-40 FHIC-5 WRJ-5 WRI-48 FHIC-6 WRJ-6 WRI-58 FHIC-7 WRJ-7 WRI-70 FHIC-9 WRJ-9 WRI-84 FHIC-10 WRJ-10 WRI-100 FHIC-120 (WRJ-120) WRI-120 FHIC-140 (WRJ-140) WRI-140 FHIC-180 WRI-180

クランプ型

JIS系列 EIAJ系列 FHC-4 WRJ-4 WRI-40 FHC-5 WRJ-5 WRI-48 FHC-6 WRJ-6 WRI-58 FHC-7 WRJ-7 WRI-70 FHC-9 WRJ-9 WRI-84 FHC-10 WRJ-10 WRI-100 FHC-120 (WRJ-120) WRI-120 FHC-140 (WRJ-140) WRI-140 FHC-180 WRI-180 型名 導波管サイズ

方形導波管支持金具

型名 導波管サイズ 型名 導波管サイズ

仕様

内径d 外径D

[mm] [mm] TE11 TM01 TE21 TE01 TM11 WC-62 69.0 73 2.54 3.32 4.22 5.30 5.30 WC-5 51.0 55 3.44 4.50 5.71 7.17 7.17 注）　 最大長は、L=5000mmです。

仕様

内径d 許容曲げ角度 標準長L [mm] [°] [mm] FC-62 69.0 5 1200

仕様

周波数帯域 標準長 円形側 方形側 [GHz] [mm] FCT-1401 WC-62 WRJ-7 7.75～8.15 1.05 1650 FCT-1402 WC-5 WRJ-7 6.57～6.87 1.05 1650 FCT-1403 WC-5 WRJ-7 7.425～7.75 1.05 1650 FCT-1404 WC-5 WRJ-7 6.57～6.87 1.05 1000 FCT-1405 WC-5 WRJ-7 7.425～7.75 1.05 1000 FCT-1406 WC-5 WRJ-10 12.20～12.44 1.05 1250 FCT-1407 WC-5 WRJ-9 9.64～9.84 1.06 1000

仕様

周波数帯域 高次モード減衰量[dB] 挿入損失 全長 [GHz] TM01 TM11 [dB] [mm] FMF-62　※ 7.75～8.15 10 0.4 500 FMF-5-1 12.20～12.40 4 6 0.6 200 FMF-5-2-a 6.57～6.87 10 0.4 200 FMF-5-2-b 7.425～7.700 10 0.4 200 注）　 ※印製品は、機器側1個・アンテナ側1個にて1組になります。 遮断周波数[GHz]

円形可とう導波管

円形導波管

型名 型名

方形-円形テーパー導波管

導波管サイズ VSWR 型名

モードフィルタ

型名

固定ハンガー

A B（最大） C FCK-62 WC-62 300 250 200 FCK-5 WC-5 220 120 165

サスペンションハンガー（B型）

A B（最大） C FCSB-62 WC-62 220 150 250 FCSB-5 WC-5 200 130 250

スライドハンガー（振れ止め金具）

A B C FCF-62 WC-62 220 150 330 FCF-5 WC-5 200 130 330

円形導波管用支持金具

導波管 サイズ 外形寸法[mm] 型名 型名 型名 導波管 サイズ 外形寸法[mm] 導波管 サイズ 外形寸法[mm]

JIS系列 EIAJ系列 WRI-3 WR2300 R3 WRI-4 WR2100 R4 WRI-5 WR1800 R5 WRI-6 WR1500 R6 WRI-8 WR1150 R8 WRI-9 WR975 R9 WRI-12 WR770 R12 WRI-14 WR650 R14 RG-69/U WRI-18 WR510 R18 RG-337/U WRJ-2 WRI-22 WR430 R22 RG-104/U WRI-26 WR340 R26 RG-112/U WRJ-3 WRI-32 WR284 R32 RG-48/U WRJ-4 WRI-40 WR229 R40 RG-340/U WRJ-5 WRI-48 WR187 R48 RG-49/U WRJ-6 WRI-58 WR159 R58 RG-343/U WRJ-7 WRI-70 WR137 R70 RG-50/U WRJ-9 WRI-84 WR112 R84 RG-51/U WRJ-10 WRI-100 WR90 R100 RG-52/U (WRJ-120) WRI-120 WR75 R120 RG-346/U (WRJ-140) WRI-140 WR62 R140 RG-91/U WRI-180 WR51 R180 RG-353/U WRI-220 WR42 R220 RG-53/U WRI-260 WR34 R260 RG-354/U WRI-320 WR28 R320 RG-271/U WRI-400 WR22 R400 RG-272/U WRI-500 WR19 R500 RG-358/U WRI-620 WR15 R620 RG-273/U WRI-740 WR12 R740 RG-274/U WRI-900 WR10 R900 RG-359/U WRI-1200 R1200

方形導波管規格

EIA規格 IEC規格 MIL規格 JEITA規格 α = 2.373 _ρρ 0 1 𝐵 𝐴 𝑓 𝑓𝑐 2 +2𝐵_𝐴 𝑓_𝑓 𝑐 𝑓 𝑓𝑐 2 − 1 α：減衰量 [dB/m] ρ：導波管材料の固有抵抗 [Ω･m] ρ0：銅の固有抵抗値= 1.7241 × 10−8 Ω/m

𝐴：導波管の内側幅 mm

𝐵：導波管内側高さ mm

𝑓𝑐：TE10モードの遮断周波数 GHz

𝑓 ：減衰量を計算する周波数 GHz α = 5.040 _ρρ 0 1 𝑑32 1 + 0.4185 _𝑓𝑓 𝑐 2 𝑓_𝑓 𝑐 𝑓 𝑓𝑐 2 − 1 α：減衰量 [dB/m] ρ：導波管材料の固有抵抗 [Ω･m] ρ0：銅の固有抵抗値= 1.7241 × 10−8 Ω/m

𝑑 ：導波管の内側直径 mm

- 12 -JEITA規格-JIS系列（非気密タイプ）

A B C D E F BRJ-2 161 106.5 90.78 142 47.66 87.38 BRJ-3 100 60 30 88 50 BRJ-4 90 60 20 76 47 BRJ-5 74 50 58 66 40 BRJ-6 70 50 52 58 38 BRJ-7 70 50 50 56 36 BRJ-9 48 48 34.4 37.4 BRJ-10 42 42 31 32.5 BRJ-2 BRJ-3、4 BRJ-5、6、7 BRJ-9、10

JEITA規格-JIS系列（気密タイプ）

A B C D E F PRJ-2G 161 106.5 90.78 142 47.66 87.38 PRJ-4 100 70 56 84 28 55 PRJ-6G 80 60 24 67 47 PRJ-7 70 50 20 56 38 PRJ-10G 42 42 31 32.5

PRJ-2G、4

PRJ-6G、7

PRJ-10G

型名 外径寸法[mm] 外径寸法[mm]

方形導波管フランジ形状

型名 α = 2.373 _ρρ 0 1 𝐵 𝐴 𝑓 𝑓𝑐 2 +2𝐵_𝐴 𝑓_𝑓 𝑐 𝑓 𝑓𝑐 2 − 1 α：減衰量 [dB/m] ρ：導波管材料の固有抵抗 [Ω･m] ρ0：銅の固有抵抗値= 1.7241 × 10−8 Ω/m

𝐴：導波管の内側幅 mm

𝐵：導波管内側高さ mm

𝑓𝑐：TE10モードの遮断周波数 GHz

𝑓 ：減衰量を計算する周波数 GHz α = 5.040 _ρρ 0 1 𝑑32 1 + 0.4185 _𝑓𝑓 𝑐 2 𝑓_𝑓 𝑐 𝑓 𝑓𝑐 2 − 1 α：減衰量 [dB/m] ρ：導波管材料の固有抵抗 [Ω･m] ρ0：銅の固有抵抗値= 1.7241 × 10−8 Ω/m

𝑑 ：導波管の内側直径 mm

- 13 -JEITA規格-EIAJ系列-長方形フランジ（非気密タイプ）

A B C D E F FUER40 80.20 50.80 12.70 36.12 10.31 21.44 FUER48 70.60 45.20 10.29 30.86 11.89 18.16 FUER58 63.50 44.50 9.19 26.95 12.17 16.84 FUER70 57.80 38.90 8.18 24.51 8.71 14.99 FUER84 51.20 34.90 7.04 21.08 7.11 13.13 FUER100 44.90 32.20 5.97 17.91 5.71 11.56 FUER40～100

JEITA規格-EIAJ系列-長方形フランジ（気密タイプ）

A B C D E F FPDR40 98.4 69.9 27.18 41.15 12.70 26.67 FPDR48 88.9 63.5 14.29 35.91 11.11 23.22 FPDR58 81.0 61.9 12.70 32.33 9.52 22.23 FPDR70 68.3 49.2 11.11 27.79 7.94 18.26 FPDR84 63.5 44.5 9.52 24.21 7.94 16.27 FPDR100 53.2 40.5 7.94 21.03 7.94 14.68 FPDR40 FPDR48～100 型名 外径寸法[mm] 型名

方形導波管フランジ形状

外径寸法[mm] α = 2.373 _ρρ 0 1 𝐵 𝐴 𝑓 𝑓𝑐 2 +2𝐵_𝐴 𝑓_𝑓 𝑐 𝑓 𝑓𝑐 2 − 1 α：減衰量 [dB/m] ρ：導波管材料の固有抵抗 [Ω･m] ρ0：銅の固有抵抗値= 1.7241 × 10−8 Ω/m

𝐴：導波管の内側幅 mm

𝐵：導波管内側高さ mm

𝑓𝑐：TE10モードの遮断周波数 GHz

𝑓 ：減衰量を計算する周波数 GHz α = 5.040 _ρρ 0 1 𝑑32 1 + 0.4185 _𝑓𝑓 𝑐 2 𝑓_𝑓 𝑐 𝑓 𝑓𝑐 2 − 1 α：減衰量 [dB/m] ρ：導波管材料の固有抵抗 [Ω･m] ρ0：銅の固有抵抗値= 1.7241 × 10−8 Ω/m

𝑑 ：導波管の内側直径 mm

- 14 -JEITA規格-EIAJ系列-正方形フランジ

非気密 気密 A B C FUBR120 FPBR120 38.0 13.21 14.25 FUBR140 FPBR140 33.3 12.625 12.14 FUBR180 FPBR180 30.2 10.285 11.25 FUBR220 FPBR220 22.4 8.13 8.51 FUBR260 FPBR260 21.1 7.495 7.875 FUBR320 FPBR320 19.1 6.35 6.73

EIA規格（気密タイプ）

A B C D E F G H CPR650(F,G) 221 138 39.70 100.00 200.00 26.97 58.70 117.40 CPR430(F,G) 161 106 25.60 70.99 141.99 19.86 43.69 87.38 CPR340(F,G) 138 95 25.40 59.54 119.08 21.06 38.10 76.20 CPR284(F,G) 114 76 16.08 48.62 97.23 14.88 29.57 59.13 CPR229(F,G) 98 70 13.97 41.15 82.30 13.97 26.67 53.34 CPR187(F,G) 89 64 21.64 71.83 12.09 23.22 46.43 CPR159(F,G) 81 62 19.63 64.67 12.70 22.23 44.45 CPR137(F,G) 68 49 16.66 55.58 10.31 18.26 36.53 CPR112(F,G) 64 44 14.68 48.41 8.33 16.26 32.54 CPR90(F,G) 53 40 13.11 42.06 6.76 14.68 29.36 ※：EIA規格はインチ表示のため、記載寸法は参考値です。 （F） （G） 型名

方形導波管フランジ形状

型名 外径寸法[mm] 外径寸法[mm]※ α = 2.373 _ρρ 0 1 𝐵 𝐴 𝑓 𝑓𝑐 2 +2𝐵_𝐴 𝑓_𝑓 𝑐 𝑓 𝑓𝑐 2 − 1 α：減衰量 [dB/m] ρ：導波管材料の固有抵抗 [Ω･m] ρ0：銅の固有抵抗値= 1.7241 × 10−8 Ω/m

𝐴：導波管の内側幅 mm

𝐵：導波管内側高さ mm

𝑓𝑐：TE10モードの遮断周波数 GHz

𝑓 ：減衰量を計算する周波数 GHz α = 5.040 _ρρ 0 1 𝑑32 1 + 0.4185 _𝑓𝑓 𝑐 2 𝑓_𝑓 𝑐 𝑓 𝑓𝑐 2 − 1 α：減衰量 [dB/m] ρ：導波管材料の固有抵抗 [Ω･m] ρ0：銅の固有抵抗値= 1.7241 × 10−8 Ω/m

𝑑 ：導波管の内側直径 mm

- 15 -方形導波管

注）　 実際の減衰量は理論値の約1.3倍になります。

円形導波管

注）　 実際の減衰量は理論値の約1.3倍になります。

導波管の減衰量（理論値）

α = 2.373 _ρρ 0 1 𝐵 𝐴 𝑓 𝑓𝑐 2 +2𝐵_𝐴 𝑓_𝑓 𝑐 𝑓 𝑓𝑐 2 − 1 α：減衰量 [dB/m] ρ：導波管材料の固有抵抗 [Ω･m] ρ0：銅の固有抵抗値= 1.7241 × 10−8 Ω/m

𝐴：導波管の内側幅 mm

𝐵：導波管内側高さ mm

𝑓𝑐：TE10モードの遮断周波数 GHz

𝑓 ：減衰量を計算する周波数 GHz α = 5.040 _ρρ 0 1 𝑑32 1 + 0.4185 _𝑓𝑓 𝑐 2 𝑓_𝑓 𝑐 𝑓 𝑓𝑐 2 − 1 α：減衰量 [dB/m] ρ：導波管材料の固有抵抗 [Ω･m] ρ0：銅の固有抵抗値= 1.7241 × 10−8 Ω/m

𝑑 ：導波管の内側直径 mm

𝑓𝑐：TE11モードの遮断周波数 GHz

𝑓 ：減衰量を計算する周波数 GHz
