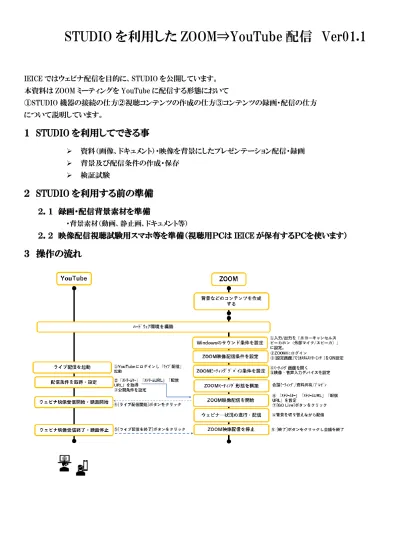

STUDIO を利用した ZOOM⇒YouTube 配信 Ver01.1
IEICEではウェビナ配信を目的に、STUDIOを公開しています。
本資料はZOOMミーティングをYouTubeに配信する形態において
①STUDIO機器の接続の仕方②視聴コンテンツの作成の仕方③コンテンツの録画・配信の仕方 について説明しています。
１ STUDIO を利用してできる事
➢ 資料（画像、ドキュメント）・映像を背景にしたプレゼンテーション配信・録画
➢ 背景及び配信条件の作成・保存
➢ 検証試験
２ STUDIO を利用する前の準備
２．１ 録画・配信背景素材を準備
・背景素材（動画、静止画、ドキュメント等）
２．２ 映像配信視聴試験用スマホ等を準備（視聴用ＰＣは IEICE が保有するＰＣを使います）
３ 操作の流れ
４ ハードウェア環境を構築
ＳTUDIOの設備条件および設備配置例は別冊[STUDIOハードウェア設備と設備配置方法]を参照 してください。
注意事項１ ：STUDIOの環境条件によっては、視聴音声がハウリングを発生させ聞きづらい場合があります。
事前に確認し、音声が響かないような環境を選ぶか、あるいは環境構築して使用ください。
注意事項２：ｽﾋﾟｰｶ/ｴｺｰｷｬﾝｾﾗ/ｱﾝﾃﾅ終端装置間のｹｰﾌﾞﾙ接続に手を加えないでください。
ZOOM host YouTube
Studio 音声 カメラ
録画
ｺﾝﾃﾝﾂ You
Tube
ZOOM
５ YouTube の操作
① ライブ配信を起動
A) YOUTUBE(https://www.youtube.com)にEICIEアカウントでログイン。EICIE画面が開きます。
右上の[ビデオカメラ]マークをクリックし「ライブ配信」を選択します。
“YouTube Studio”の画面に遷移します。
補足説明：YouTubeのチャンネルに初めて設定をする時は、自動的に“新しいエンコーダ配信”画面が表示されそこ で初期設定（タイトルや配信条件など）を行います。
②配信条件を取得・設定
1) 後のZOOMの操作のために「ｽﾄﾘｰﾑｷｰ」「ｽﾄﾘｰﾑURL」「配信URL」を取得します。
「ｽﾄﾘｰﾑｷｰ」「ｽﾄﾘｰﾑURL」はCOPYボタンをクリックすれば内容がコピーされます。
「配信URL」は視聴者に周知する情報です。画面右上の↷マークをクリックすると現れるポップアップ画面から取
得します。
注意：この状態は配信を終了するまで保持して下さい。
“YouTube Studio”を閉じると「ｽﾄﾘｰﾑｷｰ」「ｽﾄﾘｰﾑURL」「配信URL」がリセットされます。
ｽﾄﾘｰﾑｷｰ
配信URL ｽﾄﾘｰﾑURL
「ライブ配信」を選択
[配信設定の補足説明] (ここで以下エンコーダとはZOOMを指します) ストリームキー
ストリームキーは YouTube で配信するためのパスワードとアドレスのようなものです。フィードの送信先をエンコ ーダに指定し、YouTube に認識させます。YouTube でストリームキーを作成し、エンコーダに入力します。通常 は新しい「ライブ配信」を生成する毎に新しいストリームキーが生成されます。
同じストリームキーを再利用（固定ストリームキー）するには、カスタム ストリームキーを作成します。[ストリームキ ーを選択] で [新しいストリームキーを作成] をクリックし、任意の設定を入力して [作成] をクリックすると、スト リームキーがストリームキーのリストに表示されます。
ストリーム URL
この URL をエンコーダに入力して、配信フィードの送信先を指定します。新しい「ライブ配信」を 生成する毎に新しいURLが生成されます。
ライブ配信の遅延
ライブ配信の遅延とは、エンコーダやカメラが映像を捉えた時点から配信で表示されるまでの遅れを指します。
遅延を低くすると、再生バッファリングが増加する可能性があります。視聴者とやりとりしない場合、遅延の低さは あまり重要ではありません。詳しくは、ライブ配信の遅延についての記事をご覧ください。
DVR を有効にする
DVR を有効にすると、配信中に視聴者が一時停止、巻き戻し、再開をできるようになります。再生を再開すると 一時停止した場所からライブイベントの続きを視聴できます。詳しくは、ライブ配信の DVR 機能についての記 事をご覧ください。
360° 動画
ライブイベントの配信は 360° 動画に対応しています。360° 動画を使えば、その場にいるような感覚を楽し んでもらうことができます。現在、YouTube でサポートされている 360° 動画は正距円筒図法によるものだけ です。次のヒントを参考にしてください。
• 配信できる最高解像度と最高ビットレートを選択します。
• 360° ライブでは 2160p または 1440p の解像度が推奨されます。
• 最適な視聴体験を提供するには 16:9 のアスペクト比を選択します。詳しくは、アスペクト比についての記 事をご覧ください。
YouTube では、パソコンの Chrome、Firefox、MS Edge、Opera ブラウザを使った 360° 動画の取り込みと 再生をサポートしています。また、YouTube アプリと YouTube Gaming アプリも 360° 動画の再生をサポー トしています。
2) 画面右上の[編集]ボックスをクリックします。
画面に表示されている内容は、“新しいエンコーダ配信”画面で設定した内容を変更・確認するためのもので す。以下の3点を確認・変更してください。
A) “公開設定”を確認してください。
デフォルトは“非公開”になっています。配信コンテンツの扱いを確認し、適切な公開設定に変更してくださ い。
非公開：本人（ログインのアカウント）のみが視聴できる。
限定公開：URLを知っている人の見が視聴できる。
公開：すべての人が視聴できる。
B) 視聴者の対象条件を確認してください
“いいえ、子ども向けではありません”が選択されていることを確認してください。
C) 配信コンテンツの評価扱いを確認してください。
「この動画を高評価または低評価し視聴者の数を表示する」については、配信コンテンツの 扱いを確認し、実施する場合はチェックを入れてください。
③ ウェビナ映像受信開始・録画開始
１) ZOOMの「GO Live」を契機に立上がったブラウザ画面中央の[アナリティクス]をクリックします。
２)しばらくするとZOOM画面が現れます。
右上の赤いボタンが「ライブ配信を終了」と出ていれば配信が開始されてYouTube録画も 開始されてます。「ライブ配信を開始」と出ていたら開始ボタンをクリックします。
正常にYoutubeのサーバーに映像が届くと、ライブ配信管理画面の左上にプレビュー映像が表示されます。プ
レビュー画面の下に表示される接続状態を確認します。
（「接続状態が悪い」となっている場合、回線速度の低下などが考えられますので、インターネットの回線状況を ご確認ください。また、プレビュー画面はまれにエラーで正常に表示されない場合がありますが、「接続状態が良 好」と表示されていれば配信開始していただいても問題ありません。）
クリック
④ ウェビナ映像受信終了・録画停止
１)YouTube配信を終了する場合は、右上の「ライブ配信を終了」ボタンをクリックします。
「配信を終了しますか？」と聞いてくるので、終了してよろしければ「はい」をクリックします。
YouTube録画も停止します。
注意１：ZOOM配信からYouTube配信まで数秒から十秒程度のタイムラグが発生します。
YouTube側でZOOMからのすべての映像が配信されたことを確認後、YouTube配信を 終了しその後ZOOM側の配信を停止してください。
注意２：YoutubeLIVEはZOOMを停止しても、このライブ配信管理画面で配信を終了しないと永遠にライブ配 信が続きますのでご注意ください。
必ず「ライブ配信を終了」ボタンをクリックし終了させて下さい。
すべてが終了したら、[EIC]ロゴをクリックしてください。プルダウンメニューから「ログアウト」を選択実行します。
忘れず終了
クリックして ログアウト
6 ZOOM の操作
① Windows のサウンド条件を設定
[スタート] ⇒[設定]⇒[システム]⇒[サウンド]を選択し設定画面を開きます。
入力デバイス：「エコーキャンセルスピーカホン」
出力デバイス：「エコーキャンセルスピーカホン」
を選択します。表示されない時は「エコキャンマイク装置」との接続を確認してください。
② ZOOM 映像配信条件を設定
A) ZOOM(https://zoom.us/signin)にEICIEアカウントでログイン。EICIE画面が開きます。
B) ZOOM画面左にある[設定]をクリックします。設定画面に移ります。
C) 設定画面をスクロールして次の２点を確認します。
①「ミーティングのライブストリーミングを許可」項目の「YouTube」及び「ｶｽﾀﾑﾗｲﾌﾞｽﾄﾘｰﾑ」が ONになっていること。
②「サードパーティのエンドポイントに対して暗号化が求められます（H323/SIP）」がOFFに なっていること
設定クリック
”OFF”を確認 する
①
②
③ ZOOM ミーティングデバイス条件を設定
１)ミーティングをクリックしミーティング画面を表示。「ミーティングを開催」をクリック。
プルタグの“ビデオオン”を選択します。ZOOMミーティング画面を開くかの確認画面が現れます。
画面上のポップアップ画面[開く]をクリックするとZOOMミーティング画面が現れます。
２） ZOOMの入力デバイス環境を構成します。以下の２つを行います。
A) 画面[ミュート]横の[Λ]をクリックして音声入力メディア設定
マイク：「エコーキャンセルスピーカホン」、スピーカ：「エコーキャンセルスピーカホン」
をチェックします。
B) 画面[ビデオカメラ] 横の[Λ]をクリックして映像入力メディア設定
「DEMO1(Webカメラ名)」をチェックします。
注意：「エコーキャンセルスピーカホン」や「DEMO1(Web カメラ名)」は[windows ﾃﾞﾊﾞｲｽﾌﾟﾛﾊﾟﾃｨ]で設定した名 前です。起動ＰＣによって名前が異なる場合があります。
“ビデオオン”を選択
[開く]をクリック
④ ZOOM ミーティング形態を構築
３つのZOOMミーティング形態をYouTubeに配信する事ができます。
各会議でZOOMミーティング参加者及びYouTubeに配信される映像例を別紙２に見る事ができます。
(ア) 会話のみによるミーテイング (イ) 資料を共有してミーテイング
資料共有の方法は別紙１を参照ください (ウ) OBSでプレゼン映像を配信して行うミーテイング
OBSの操作方法は別冊「STUDIOを利用した OBS⇒ZOOM 配信」を参照ください。
⑤ ZOOM 映像配信を開始
A)ミーティング画面下の [・・・]のマークをクリックするとプルタグが現れます。
「ｶｽﾀﾑﾗｲﾌﾞｽﾄﾘｰﾑ」を選択します。ブラウザ画面が表示されます。
B) YouTubeで記録していた「ｽﾄﾘｰﾑｷｰ」「ｽﾄﾘｰﾑURL」「配信URL」を入力します。
C) 「GO Live」をクリックするとZOOMからの配信が開始し、YouTubeブラウザが自動的に 立ち上がります。
ｽﾄﾘｰﾑURL ｽﾄﾘｰﾑｷｰ
配信URL
“ｶｽﾀﾑﾗｲﾌﾞｽﾄﾘｰﾑ”を選択
⑥ ZOOM 映像配信を終了
ZOOM配信の終了には、ミーティング画面右下の[終了]ボタンをクリックします。
「全員に対してミーティングを終了」ボタンを押してミーティング画面を閉じます。
注意：YouTubeの「ライブ配信を終了」を確認してからZOOM配信を終了してください。
すべてが終了したら初期画面に戻り「サインアウト」を実行します。
サインアウト
別紙１ プレゼン用に背景を取り込み
ZOOM ミーティング画面[画面の共有]をクリックします。「共有するｳｨﾝﾄﾞｳまたはｱﾌﾟﾘｹｰｼｮﾝの選択」画面が出 ます。[ﾍﾞｰｼｯｸ]と[詳細]のタグのうち[詳細]タグを選択します。
① Power point の取り込み
「バーチャル背景としてのPowerPoint」をクリックすると、エクスプローラがポップアップします。
ファイル選択後、[共有]ボタンをクリックすると ZOOM ミーティング画面にPowerPoint コンテンツとカメラ映像 が取り込まれます。PowerPoint 資料はZOOM上でページめくりができます。
✓共有を停止したい時は画面上にある「共有の停止」をクリックします。
ページを捲る
[共有]をクリック
② 動画の取り込み
「ビデオ」をクリックすると、エクスプローラがポップアップします。
ファイル選択後、[共有]ボタンをクリックするとZOOMミーティング画面に映像が取り込まれます。
✓画面左下の「音声を共有」をチェックします。これが漏れていると映像音声が流れません。
✓共有を停止したい時は画面上にある「共有の停止」をクリックします。
③ ＰＣ画面の取り込み（ZOOM を開いているＰＣ画面）
「画面の部分」をクリックし、[共有]ボタンをクリックします。
ＰＣに緑の枠線が現れます。この枠の範囲が画面共有の範囲になります。枠線範囲を決定します。
ZOOMに関連したミーティング画面がＰＣに現れていますが、この画面は共有されません。
[共有]をクリック
[共有]をクリック
参加者には 映らない ﾄﾞﾗｯｸﾞして位 置大きさ調整 参加者には 映らない
別紙２ ZOOM ミーティング参加者及び YouTube に配信される映像例
１．会話のみのミーティング
CASE1: Host+参加者２名ﾋﾞﾃﾞｵ ON
CASE2: Host+参加者２名ﾋﾞﾃﾞｵ OFF
２．資料共有してミーテイング
CASE１:Host+参加者２名ﾋﾞﾃﾞｵ ON
CASE２:Host+参加者２名ﾋﾞﾃﾞｵ OFF
３．OBS でプレゼン映像を配信して行うミーティング
CASE１:Host( OBS でプレゼン)+参加者２名ﾋﾞﾃﾞｵ ON
✓YouTubeにOBS映像を配信したい場合、ZOOM参加者のマイクをOFFにしておく事を勧めます。
マイクをOFFにする事でHost(ﾌﾟﾚｾﾞﾝﾀー)がｽﾋﾟｰｶとして特定されます。
CASE２:Host+参加者２名ﾋﾞﾃﾞｵOFF
