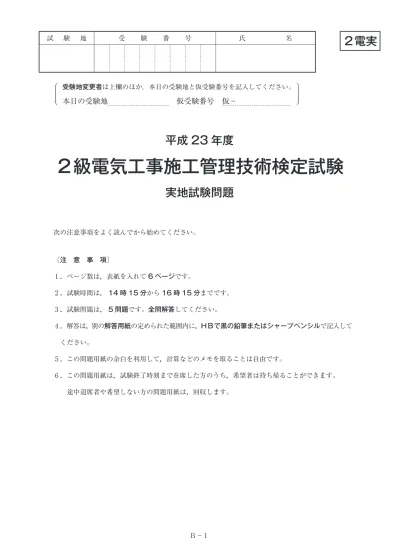

２電実
試 験 地 受 験 番 号 氏 名
受験地変更者は上欄のほか，本日の受験地と仮受験番号を記入してください｡
本日の受験地 仮受験番号 仮−
⎧ ⎜
⎜ ⎩
⎫ ⎜
⎜ ⎭
平成 23 年度
２級電気工事施工管理技術検定試験
実地試験問題
次の注意事項をよく読んでから始めてください。
〔注 意 事 項〕
唖ページ数は亜表紙を入れて
6 ページです。唖試験時間は亜
14 時 15 分から16 時 15 分までです。唖試験問題は亜
5 問題です。全問解答してください。唖解答は亜
別の解答用紙の定められた範囲内に亜ＨＢで黒の鉛筆またはシャープペンシルで記入して ください。唖この問題用紙の余白を利用して亜計算などのメモを取ることは自由です。
問題 1唖あなたが経験した電気工事について亜次の問に答えなさい。
−
経験した工事について亜次の事項を記述しなさい。 1 工 事 名 2 工事場所 3 電気工事の概要 4 工 期 5 この電気工事でのあなたの立場 6 あなたが担当した業務の内容−
上記電気工事の現場において亜安全管理上あなたが留意した事項とその理由を2 つあげ亜 あなたがとった対策又は処置を留意した事項ごとに具体的に記述しなさい。問題 2唖次の問に答えなさい。
−
電気工事に関する次の語句の中から2 つを選び亜番号と語句を記入のうえ亜施工上留意 すべき内容を亜それぞれについて具体的に2 つ記述しなさい。唖露出配管(電線管) の施工 唖二種金属製線ぴ(レースウェイ) の施工 唖電線相互の接続 唖VVF ケーブルの施工
唖機器の取付け 唖盤への電線の接続
B − 2
−
図に示す亜電気事業者から供給を受ける高圧受電設備の単線結線図において亜次の問に 答えなさい。 1 イに示す機器の名称を記入しなさい。 2 イに示す機器の用途又は機能を記述しなさい。問題 3唖図に示すアロー形ネットワーク工程表について亜次の問に答えなさい。
ただし亜○内の数字はイベント番号亜アルファベットは作業名亜日数は所要日数を示す。
1 クリティカルパスを亜◯1 → ◯2 → …… → ◯9 → ◯10 のようにイベント番号順で示しなさい。 2 作業Ｆの所要日数が日から日になった場合亜所要工期は何日か｡B − 4
問題 4唖電気工事に関する次の用語の中から3 つを選び亜番号と用語を記入のうえ亜技術的な内容を亜 それぞれについて具体的に2 つ記述しなさい。
ただし亜技術的な内容とは亜施工上の留意点亜選定上の留意点亜定義亜動作原理亜発生原理亜 目的亜用途亜方式亜方法亜特徴亜対策などをいう。
唖揚水式の水力発電所 唖管路式の地中電線路 唖漏電遮断器 唖LED 照明器具 唖UTP ケーブル 唖軌道回路のボンド 唖超音波式車両感知器 唖力率改善
唖Ａ種接地工事
問題 5唖
建設業法
亜労働安全衛生法
及び電気工事士法に定める次の各法文において亜下線部の 語句のうち誤っている語句の番号をそれぞれ1 つあげ亜それに対する正しい語句を記入しなさい。− 建設業法
元請負人は亜その請け負った建設工事を施工するために必要な工程
◯1
の細目亜作業
◯2 方法 その他元請負人において定めるべき事項を定めようとするときは亜あらかじめ亜設計者
◯3 の 意見をきかなければならない。
− 労働安全衛生法
事業者は亜クレーンの運転
◯1
その他の業務で亜政令で定めるものについては亜都道府県 労働局長
◯2
の当該業務に係る免許を受けた者又は都道府県労働局長
◯2
の登録を受けた者が行う 当該業務に係る特別教育
◯3
を終了した者その他厚生労働省令で定める資格を有する者でなけ れば亜当該業務に就かせてはならない。
− 電気工事士法
この法律において電気工事とは亜事業用
◯1
電気工作物又は自家用電気工作物を設置し亜 又は変更
◯2
する工事をいう。ただし亜政令で定める軽微
◯3
な工事を除く。
B − 6
