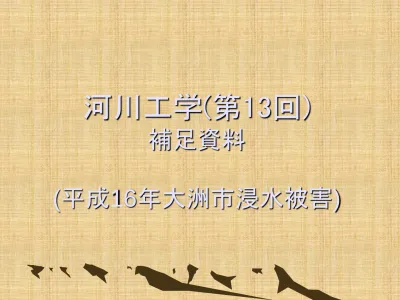

河川工学(第13回)
補足資料
( 平成 16 年大洲市浸水被害 )
平成 16 年台風による 肱川流域の浸水状況
愛媛大学工学部環境建設工学科
門 田 章 宏
はじめに
• 肱川流域の概要
• 降雨気象状況・出水状況
– 台風 16 号， 21 号および 23 号の概要 – 雨量・水位の変化
• 浸水状況（東大洲，西大洲，菅田地区）
– 台風 16,21,23 号浸水区域
• H16 台風からみた浸水被害の特徴
• 台風 23 号による浸水被害状況
• 全国の被害状況と肱川流域の状況
肱川流域
流域形状：放射状
流域面積：1210km
2幹線流路延長：103km 本川
源流：
東宇和郡鳥坂峠 ( 標高 460m)
標高 1000m を
越す四国山地
大洲平野
肱川流域の特徴
• 支流の数が 474 と全国で 5 番目に多い（四国で一番）
• 源流から河口までの直線距離が 18km と非常に短い
• 源流地点の標高が低い（標高 460m ）
• 河口部が山に挟まれ，せまい箇所が多い
→ 山地部の割には河床勾配が緩い
（下流感潮区間で 1/2300 ，祇園大橋～鹿野川ダムで 1/730 ～ 930 ）
→ 全国的にも珍しい先行性河川
（先に川があって，あとで山地が隆起してできた川）
→ 水が溜まりやすく，捌けにくい．
→ 潮位の影響も受けやすい
台風 23 号による被害状況（全国）
• 兵庫県北部豊岡市：
出石川が決壊，１０分後，市街 地を流れる円山川が決壊し約 90% が水没．総雨量 294mm
• 豊岡市は山に挟まれた盆地
（雨が降ると大量の雨水が中 心部に流れる）
• 台風 23 号によって全国各地に 甚大な土砂・河川災害をもたら した．死者・行方不明 91 人，負 傷者 294 人，建物全半壊 139 ， 床上床下 37501
NHKニュース7より
NHKニュース7より
台風 23 号による被害状況（全国）
• 京都府舞鶴市：
由良川から溢れた洪水のた め国道 175 号沿いで観光バ スが 12 時間立ち往生
• 10/19 ～ 20 までの総雨量：福 知山 228mm ，舞鶴 198mm を 記録
• 上流にある大野ダム ( 多目的 ) への流入量が基準を超えた ため放水量を増やしていた．
NHKニュース7より
NHKニュース7より
H16 台風による肱川流域の状況
• 台風 16 号では，上流の西大洲地区・菅田地区に大 きな浸水被害をもたらした．
• 台風 21 号， 23 号では，降雨状況は 16 号と同程度．
浸水被害は同地区に起きたが比較的規模は小さい．
• 肱川流域は山で挟まれた盆地という点で豊岡市と 似ているが被害状況は大きく異なる
降雨のパターンに違い？
浸水被害を及ぼした H16 台風
台風16号（CHABA)
8月19日 マーシャル諸島で発生 8 月 28 日 日本の南海上で停滞
8 月 30 日 鹿児島県・串木野市付近に上陸 山口県防府市付近に再上陸 中国地方の日本海側を横断
8 月 30 日未明～ 31 日 3 時
総雨量：旭 252mm ， 小田 239mm ，
上影331mm，大洲168mm
浸水被害を及ぼした H16 台風
台風21号（MEARI)
9月21日 グアム島の西で発生
9 月 26 日 沖縄本島と宮古島の間を通過 9 月 27 日 宮古島北方で停滞
9月28日 強い雨雲を伴い北東方向に動く 9 月 29 日 鹿児島県・串木野市付近に上陸
9 月 28 日～ 30 日
総雨量：旭 155mm ，小田 194mm ，
上影161mm，大洲100mm
浸水被害を及ぼした H16 台風
台風23号(TOKAGE)
10 月 13 日 マリアナ諸島付近で発生 10 月 18 日 超大型の強風域を
維持しながら沖縄に接近
10月20日 高知県土佐清水市付近に上陸 10月20日～21日
総雨量：旭244mm，小田196mm，
上影 ? mm ，大洲 139mm
Typhoon TOKAGE
NASA
降雨状況（鹿野川地点）
0.00 5.00 10.00 15.00 20.00 25.00 30.00 35.00 40.00
-34 -31 -28 -25 -22 -19 -16 -13 -10 -7 -4 -1 2 5 8 11 14 17
時間(hr)
雨量(mm)
H7.7.7
（鹿野川）
H16.8.30-31
（鹿野川）
H16.9.28-29雨量 (鹿野川)
H1610.19-20雨量 (鹿野川)
（台風16号よりも）ピークが高 台風21号降雨が短期集中型
降雨状況（大洲地点）
0.00 5.00 10.00 15.00 20.00 25.00 30.00 35.00 40.00
-34 -31 -28 -25 -22 -19 -16 -13 -10 -7 -4 -1 2 5 8 11 14 17
時間(hr)
雨量(mm)
H7.7.7雨量 (大洲)
H16.8.30-31雨量 (大洲)
H16.9.28-29雨量 (大洲)
H1610.19-20雨量 (大洲)
（台風21,23号）下流の平野 部では極端に少なくなる 降雨分布が台風16号と 比べて西よりに偏る．
レーダ雨量（肱川流域）
台風16号
船戸川・黒瀬川 付近に降雨が集中
台風 21 号
肱川源流に付近 に降雨が集中
台風16号 台風21号
降雨分布の大きな偏り
東側に偏った降雨ほど下流への被害が大きい
台風 23 号
レーダ雨量（肱川流域）
台風23号においても西側源流付近に局所的な雨が降る
出水状況（大洲）
0.00 1.00 2.00 3.00 4.00 5.00 6.00 7.00 8.00
1:00 4:00 7:00 10:00 13:00 16:00 19:00 22:00 1:00 4:00 7:00 10:00 13:00 16:00
時間(hr)
水位(m)
H7水位（ｍ）
H16.8.30-31水位（ｍ）
H16.9.28-29水位（ｍ）
H16.10.19-20水位（ｍ）
約1m高い 約1.6m低い
平成7年洪水
平成16年台風16号 平成16年台風23号
平成16年台風21号
出水規模は西側に降雨が集中すると出水規模は小さい
台風による豪雨の場合，ハイドログラフの形も鋭利になる
降雨形態と出水規模
• 平成７年梅雨前線，平成 16 年台風 16 号
（流域の東側に集中した豪雨）
• 流域の東側の黒瀬川，船渡川，河辺川上流に 降る雨が集中し大洲平野内に流れ込み出水 規模の大きな洪水を引き起こす．
• 平成 16 年台風 21 ， 23 号
（流域の源流付近である西側に集中した豪雨）
東側に集中した豪雨が降ると大きな洪水を招く
浸水状況
西大洲地区(久米川)
菅田地区（肱川）
五郎地区（肱川）
東大洲地区（矢落川）
平成7年（梅雨前線）
住宅 床上浸水戸数 床下浸水戸数 浸水住宅合計
浸水面積(ha)
東大洲 ２３１ ２１７ ４４８ ３７０
五郎 ４ ６ １０ ５７
西大洲 ４８ ６６ １１４ ７５ 平成16年（台風16号）
住宅 床上浸水戸数 床下浸水戸数 浸水住宅合計
浸水面積(ha)
東大洲 ３８ ３６ ７４ ２３０
五郎 ５ ４ ９ ６０
西大洲 １２９
８２ ２１１ ７０ 平成16年（台風21号）
住宅 床上浸水戸数 床下浸水戸数 浸水住宅合計
浸水面積(ha)
東大洲 ０ ０ ０ ４７
五郎
－
－
－
－
西大洲 ０ ５ ５ ４８ 平成16年（台風23号）
住宅 床上浸水戸数 床下浸水戸数 浸水住宅合計
浸水面積(ha)
調査中
台風 23 号の浸水状況 ( 西大洲地区 )1
肱川橋 (R56)
肱川
久米川 浸水域
10 月 20 日 PM3:50 頃
久米川左岸の田畑と
右岸側の道路が浸水
500m
肱南浄化センター周辺
(合流地点より500m上流)
JR
久米川
肱川
肱川
久米川 10 月 20 日 PM16:00 頃
久米川から溢水し周辺 の田畑が浸水
ハザードマップで浸水深 5m 以上の区域
台風 23 号の浸水状況 ( 西大洲地区 )2
田畑と対岸に 渡る道路が浸水
久米川
500m JR
久米川
肱川
支川
県道大洲保内線 ( 久米川と支川との合流点 ) 県道大洲保内線 約1kmに渡って浸水
台風 23 号の浸水状況 ( 西大洲地区 )3
久米川の支流からも
氾濫した痕跡
500m JR
久米川
肱川
浄化センター北西側
浄化センター
浄化センターより北側 にある道路も冠水
台風 23 号の浸水状況 ( 西大洲地区 )4
この地点より上流
約0.8kmに渡って浸水
稲刈り後の 籾殻が散乱
台風 23 号通過後翌日 (10/21)
看板が風に
よって壊れる
菅田地区：肱川河口より約 28km 矢落川合流地点より約 12km
500m 肱川
下村島 国道197号
逆投橋
下村島の交差点から南西
小規模な斜面崩壊に よって木や土砂が流出 反対側を流れる村島川
にも木々や土砂が流出
上流側：ガードレールが折 れる（台風 16 号 or ？）
台風 23 号の浸水状況 ( 菅田地区 )1
500m 肱川
下村島 国道197号
逆投橋
下村島の交差点付近の田畑 泥流が流れた痕跡：
草木の倒れ方から村 島川の土砂が流出
台風 23 号の浸水状況 ( 菅田地区 )2
稲刈りの残骸
500m 肱川
下村島 国道197号
逆投橋
