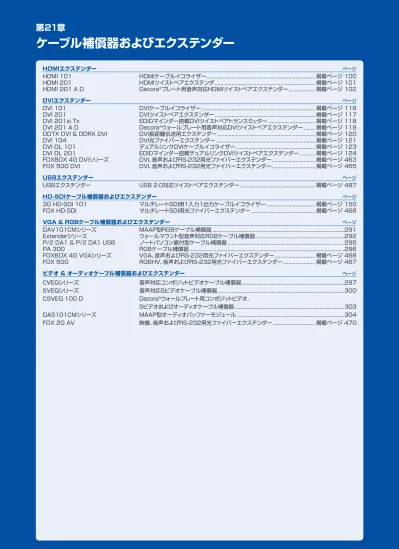

第21章
ケーブル補償器およびエクステンダー
HDMIエクステンダー ページ
HDMI 101 HDMIケーブルイコライザー ... 掲載ページ 100 HDMI 201 HDMIツイストペアエクステンダ ... 掲載ページ 101 HDMI 201 A D Decora®プレート用音声対応HDMIツイストペアエクステンダー ... 掲載ページ 102
DVIエクステンダー ページ
DVI 101 DVIケーブルイコライザー ... 掲載ページ 116 DVI 201 DVIツイストペアエクステンダー ... 掲載ページ 117 DVI 201xi Tx EDIDマインダー搭載DVIツイストペアトランスミッター ... 掲載ページ 118 DVI 201 A D Decora®ウォールプレート用音声対応DVIツイストペアエクステンダー ... 掲載ページ 119
DDTX DVI & DDRX DVI DVI長距離伝送用エクステンダー ... 掲載ページ 120 DVI 104 DVI光ファイバーエクステンダー ... 掲載ページ 121 DVI DL 101 デュアルリンクDVIケーブルイコライザー ... 掲載ページ 123 DVI DL 201 EDIDマインダー搭載デュアルリンクDVIツイストペアエクステンダー ... 掲載ページ 124 FOXBOX 4G DVIシリーズ DVI、音声およびRS-232用光ファイバーエクステンダー ... 掲載ページ 463 FOX 500 DVI DVI、音声およびRS-232用光ファイバーエクステンダー ... 掲載ページ 465
USBエクステンダー ページ
USBエクステンダー USB 2.0対応ツイストペアエクステンダー ... 掲載ページ 487
HD-SDIケーブル補償器およびエクステンダー ページ
3G HD-SDI 101 マルチレートSDI用1入力1出力ケーブルイコライザー ... 掲載ページ 150 FOX HD-SDI マルチレートSDI用光ファイバーエクステンダー ... 掲載ページ 466
VGA & RGBケーブル補償器およびエクステンダー ページ
DAV101CMシリーズ MAAP型RGBケーブル補償器 ...291
Extenderシリーズ ウォールマウント型音声対応RGBケーブル補償器 ...292
P/2 DA1 & P/2 DA1 USB ノートパソコン直付型ケーブル補償器 ...295
PA 300 RGBケーブル補償器 ...296
FOXBOX 4G VGAシリーズ VGA、音声およびRS-232用光ファイバーエクステンダー ... 掲載ページ 468 FOX 500 RGBHV、音声およびRS-232用光ファイバーエクステンダー ... 掲載ページ 467 ビデオ & オーディオケーブル補償器およびエクステンダー ページ CVEQシリーズ 音声対応コンポジットビデオケーブル補償器 ...297 SVEQシリーズ 音声対応Sビデオケーブル補償器 ...300 CSVEQ 100 D Decora®ウォールプレート用コンポジットビデオ、 Sビデオおよびオーディオケーブル補償器 ...303 DAS101CMシリーズ MAAP型オーディオバッファーモジュール ...304 FOX 2G AV 映像、音声およびRS-232用光ファイバーエクステンダー ... 掲載ページ 470
ケーブル補償器およびエクステンダーとは ケーブル補償器およびエクステンダーは、PCなどのA/V信号の送出元とプロ ジェクターなどの距離が長い場合に使用し、映像および音声信号の長距離伝送 を可能にします。分配器と多くの点で共通した機能を備えていますが、分配器 が信号を複数の分配先へ出力する一方で、ケーブル補償器とエクステンダーは 1系統のみへ出力します。通常、アナログビデオ信号は、長距離伝送を行うと振 幅が減少し高周波損失が発生します。同様に、デジタルビデオ信号も、長距離伝 送により信号の完全性が低下します。ケーブル補償器とエクステンダーを使用 すると、これらの信号劣化を補償し信号の質を保つことができます。 ケーブル補償器 ケーブル補償器は様々なアナログビデオ信号および音声信号に対応します。ケ ーブル補償器は、映像信号のレベルとピーキング（シャープネス）を補償する機 能を備えています。レベル制御では、減衰した映像信号のレベルを増幅し、適切 なレベルに調整します。ピーキング（シャープネス）制御では、映像信号の長距 離伝送で生じる高周波成分の損失を補償します。 エクストロンの多くのケーブル補償器は音声に対応しており、アンバランス音声 信号をバランスラインレベル音声信号に変換するアクティブオーディオバッファ ー機能を備えています。アンバランス音声は伝送距離が約4.5 mと短く、コモ ンモードノイズやハムノイズの影響を受けやすい一方、バランス音声は、75 m 以上伝送が可能でこれらの干渉にも強い特性があります。アクティブオーディ オバッファー機能により、音声信号の伝送距離を延長しノイズ等の干渉を低減 することができます。 デジタルエクステンダー デジタルエクステンダーはトランスミッターとレシーバーのセットで使用し、ツ イストペアケーブル（シールド付き、またはなし）や光ファイバーケーブルによる デジタル信号の長距離伝送を可能にします。UTPケーブルには、低コスト、軽量 および容易な設置といった利点があります。光ファイバーケーブルは、信号の 劣化なしに、また外部干渉を受けることなく長距離伝送（最長30 km）が行えま す。また、安全に信号伝送を行うため、高度なセキュリティーが求められる官公 庁や医療機関などのシステムでの使用に適しています。UTPおよび光ファイバ ーケーブルは、ビデオ、高解像度デジタルビデオ、オーディオ、および制御信号 の長距離伝送や電源の遠隔操作を行う場合に適しています。 デジタルケーブルイコライザー ケーブルイコライザーは出力先付近に設置し、入力イコライズと出力リクロック によりデジタル信号の劣化を補償します。入力イコライズおよび出力リクロック 機能により、デジタル信号の完全性を維持し、複数のデジタル機器を接続して いる際に発生する高周波ジッタ成分を除去します。 ケーブル補償器およびエクステンダーの必要性 ケーブル補償器とエクステンダーは、アナログおよびデジタル信号を標準的な 伝送距離を越えて長距離伝送する場合に使用します。 映像信号の伝送には、使用するケーブルの質や映像信号の特性など様々な要 因が影響します。コンポジットビデオとSビデオ信号にRG59ハイレゾケーブル などの高品質ケーブルを使用すると、信号の劣化なく約30 m伝送することが できます。しかし30 mを越えると、信号損失が発生し画像の質が低下します。 このような場合に、ケーブル補償器を使用してソース信号の電圧を上げること で、信号は劣化が発生する距離に達しても十分なゲインを確保し、出力先まで 伝送されます。 通常の使用環境におけるVGA信号の伝送距離は約7 mです。それを越えると 信号減衰により、ゴースト（画像のブレ）、スミア（にじみ）、画像細部の損失など が発生して画質が低下します。エクストロンのVGAケーブル補償器は、MHR-5 ミニハイレゾケーブルなどの高品質ケーブルを使用して高解像度コンピュータ ービデオ信号を最長75 mまで伝送することが可能です。 DVIは、高解像度デジタルビデオ信号を使用したシステムに一般的に使用され るインターフェイスですが、伝送距離に制限があるため、システム構築をする際 の課題となっています。一般的なDVIケーブルを使用した場合の伝送距離は３ ～５ mで、高性能DVIケーブルでは15 mです。DVI信号はデータレートが非常 に高いために、このように伝送距離が制限されます。HDMIはDVIを基に新たに 策定された規格ですが、その伝送距離は23 mです。つまり、DVIやHDMIを使 用してソース機器とディスプレーとの距離が離れたシステムを構築するのは困 難と言えます。このような問題に対応するために、エクストロンでは、DVIおよび HDMI信号を最長60 m伝送可能なDVIおよびHDMIエクステンダーやケーブ ルイコライザーをご用意しています。 ケーブル補償器およびエクステンダーの選択 ケーブル補償器およびエクステンダーは、ソース機器からディスプレーへの伝 送距離を延長する場合に使用します。個々の環境に適したケーブル補償器や エクステンダーを選択するために、以下の要素を検討します。 y 伝送する信号の種類は何か。 y 信号はデジタルかアナログか。 y 信号の伝送距離はどれくらいか。 y ケーブル補償器やエクステンダーの取り付け場所はどこか。 y 設置スペースにはどのような要件があるか。 カテゴリー エクストロンでは様々なアナログおよびデジタル信号フォーマットに対応 するケーブル補償器およびエクステンダーを各種ご用意しています。ケーブ ル補償器やエクステンダーを選択する場合は、前述の通り、まず信号の種 類やシステム要件を検討し、次に、使用目的に最も適した製品カテゴリーを 選択します。 DVI／HDMI DVIおよびHDMIエクステンダーやケーブルイコライザーをお使いいただく と、DVIとHDMI信号の伝送距離を標準的なDVIおよびHDMIケーブルの長 さ制限を越えて延長することが可能です。DVIおよびHDMIエクステンダー はトランスミッターとレシーバーのセットで使用します。ツイストペアケーブ ル（シールド付きまたはシールドなし）や光ファイバーケーブルにより、デジ タルビデオ信号を長距離伝送します。ケーブルイコライザーは、出力先付近 に設置します。入力時に信号をイコライズ、出力時にリクロックして出力先 での信号の質を維持します。 USBエクステンダー USBエクステンダーはトランスミッターとレシーバーのセットで使用しま す。CAT5/5e/6またはCAT 7ケーブルにより、USBデータを伝送距離制 限（15 m）を越えて延長することができます。 SDI／HD-SDI マルチレートSDIケーブルイコライザーは、最大2.97 Gbpsのマルチレー トSDI信号に対応した便利で経済的な製品です。ディスプレーなどのほとん どの出力装置には、入力信号のイコライズやリクロック機能が装備してい ません。マルチレートSDIケーブルイコライザーは、自動入力イコライズお よび自動出力リクロック機能を備えており、出力先でのソース信号の質を維 持します。 VGA VGAケーブル補償器は、高解像度コンピュータービデオ信号を長距離伝送 します。ゲインおよびピーキング調整、音声入力信号のバッファー機能、入 力同期信号のインピーダンスの選択などの機能を装備しています。Decora ウォールプレート型、AAP（アダプタープレート）型、MAAP（ミニアダプ タープレート）型、単体型など要件に応じてご使用いただける様々なタイプ をご用意しています。VGAケーブル補償器は、高解像度コンピュータービデ オとオーディオ信号のルーティングを行うシステムにご使用いただけます。 RGB RGBケーブル補償器は、広帯域アナログRGBHV信号の伝送にご使用いた だけます。RGBHV、RGBS、RsGsBsおよびRGsB信号に対応します。PA 300は、長距離伝送時の信号の減衰量に応じて調整可能な、ゲインおよび ピーキング調整機能を備えています。 ビデオ & オーディオ ビデオ & オーディオケーブル補償器は、Sビデオ、コンポジットビデオ、お よびステレオオーディオ信号の長距離伝送を行います。すべてのモデルに長 距離伝送による信号損失を補償する、ゲインおよびイコライズ調整機能を 装備しています。Decoraウォールプレート型、AAP（アダプタープレート） 型、MAAP（ミニアダプタープレート）型、単体型など様々なタイプをご用 意しています。 オーディオ オーディオケーブル補償器は、音声信号のバッファリングおよびアンバラン ス／バランス変換を行い長距離伝送します。アンバランス音声信号は、伝送 距離が約4.5 mと短く、コモンモードノイズやハムノイズの影響を受けやす い一方、バランス音声は、75 m以上伝送が可能でこれらの干渉にも強い特 性があります。音声信号のバッファリングとアンバランス／バランス変換によ り、伝送距離を延長しノイズ等の干渉を低減することができます。 DVI 20 1 Rx SERIES DVI-D OUTPUT CONTROL PAS S-THRU TxRx ON OFF DISPLAY MUTE SCREENUP SCREEN DOWN VCR DVD DOCCAM LAPTOP PC 1 31 42 31 42 31 42 23 100LINKACT COMIR INPUTRELAY TXRX R IPL 250 ® TouchLink™ コントロール システム DVI 201 Rx レシーバー RS-232 DTP26 ケーブル DVI プロジェクター メディアPC RS-232 DVI 201 Tx トランスミッター DVIケーブル TCP/IP
ケーブル補償器およびエクステンダー
21
ケ ーブル 補 償 器 お よ び エ クス テン ダー
DAV101CM
シリーズ
MAAP型RGBケーブル補償器
製品名 機能・説明 製品番号 定価(税込) 税抜価格 DAV101CM-1 ミニD-sub15ピン出力、ブラック ...60-612-11 DAV101CM-2 ミニD-sub15ピン出力、ホワイト ...60-612-21 DAV101CM-3 5 BNC出力、ブラック ...60-613-11 DAV101CM-4 5 BNC出力、ホワイト ...60-613-21 概要 DAV101CMシリーズは、MAAP型RGBケーブル補償器です。RGBとシンク 信号をバッファーおよびイコライズすることにより約75 mまでケーブル延長 可能です。映像帯域が400 MHz（-3 dB）と広帯域ですので、ほとんどのコ ンピューター信号に対応します。映像入力はミニD-sub15ピン（メス）を採 用しています。映像出力はミニD-sub15ピン（メス）と5 BNCコネクターを 採用したモデルをご用意しています。 特長 y 映像帯域: 400 MHz（-3 dB） y シンク信号バッファー機能搭載 y ダブルサイズサイズのMAAPプレートを取り付け可能な製品やウォール マウンティングプレートと組み合わせて使用可能 y 色はブラックとホワイトをご用意 y ACアダプター付属 V G A & R G B ケ ーブル 補 償 器 お よ び エ クス テン ダー 主な仕様 映像 映像帯域 400 MHz（-3 dB) 映像入力 信号タイプ／数 VGA-QXGA RGBHV、RGBS、RGsB、 RsGsBs、 HDコンポーネントビデオ 1系統 コネクター ミニD-sub15ピン（メス） 1系統 入力レベル 1 Vp-p（コンポーネントビデオY信号） 0.7 Vp-p（RGB、コンポーネントビデオR-Y、B-Y信号） IDビット 4、11、12、15ピン: 予備 映像出力 信号タイプ／数 VGA-QXGA RGBHV、RGBS、RGsB、 RsGsBs、 HDコンポーネントビデオ 1系統 コネクター DAV101CM-1、-2 ミニD-sub15ピン（メス） 1系統、ケーブル長: 15 cm DAV101CM-3、-4 5 BNC（メス） 1系統、ケーブル長: 15.9～17.8 cm 出力レベル 1 Vp-p（コンポーネントビデオY信号） 0.7 Vp-p（RGB、コンポーネントビデオR-Y、B-Y信号） 同期 入力レベル 1.7 V～5.0 Vp-p 出力レベル TTL: 5.0 Vp-p（未終端） 一般 電源電圧 AC 100～240 V、50/60 Hz、3 W、DC 12 V、1 A、 ACアダプター 使用温度／湿度範囲 0～45℃/10～90％（但し結露なきこと） 筐体の材質 金属製 寸法（突起物含まず） フェイスプレート 幅56 mm×高さ36 mm×奥行き2 mm 質量（本体のみ） 0.1 kg DAV101CM-1 DAV101CM-3 DAV101CMVGA Line Driver
Video Input Power AUDIO IN DAS101 CM DAS101CM-1 オーディオバッファー モジュール DAV101CM RGBケーブル補償器 ノートPC プロジェクター CPM101 ウォールプレート 仕様書のダウンロードはこちらから www.extron.co.jp
Extender
シリーズ
ウォールマウント型音声対応RGBケーブル補償器
概要 Extenderシリーズは、高解像度コンピュータービデオ信号および音声信号を MHR-5ミニハイレゾケーブルなどの高品質ケーブルで最長約75 mまで伝送 できる、1入力１バッファー出力音声対応RGBケーブル補償器です。 特長（シリーズ共通） y 映像帯域: 300 MHz（-3 dB） y VGAからQXGA解像度に対応 y 長距離伝送において、３ポジションピーキング／ゲインコントロールにより 映像信号の整合性を維持 y PCのアンバランスオーディオをバランスラインレベルオーディオに変換 y 低レベルの同期信号をTTLレベルに復元 y デュアルカラーLED電源インジケーター y ACアダプター付属 主な仕様 映像 映像帯域 300 MHz（-3 dB） 映像入力 信号タイプ／数 VGA-QXGA RGBHV、RGBS、RGsB、RsGsBs、HDコ ンポーネントビデオ 1系統 コネクター ミニD-sub15ピン（メス） 1系統 映像出力 信号タイプ／数 VGA-QXGA RGBHV、RGBS、RGsB、RsGsBs、HDコ ンポーネントビデオ 1系統 コネクター Extender AAP EX 5 BNC（メス） 1系統、ケーブル長さ: 46 cm 上記以外のモデル 5 BNC（メス） 1系統、ケーブル長さ: 8 cm 同期 入力信号 RGBHV、RGBS、RGsB、RsGsBs、2値および3値レベルコン ポーネントビデオ同期信号 出力信号 RGBHV、RGBS、RGsB、RsGsBs、2値および3値レベルコン ポーネントビデオ同期信号 音声 音声対応周波数 20 Hz～20 kHz、±0.5 dB 音声入力 信号タイプ／数 ステレオ（アンバランス） 1系統 コネクター Φ3.5ステレオジャック 1系統 音声出力 信号タイプ／数 ステレオ（バランス/アンバランス） 1系統 コネクター ミニ5ピンターミナルブロック 1系統 一般 電源電圧 AC 100～240 V、50/60 Hz、DC 12 V、1 A、 ACアダプター 冷却 対流冷却方式、通風孔なし 筐体の材質 金属製（Extender Dは、金属製のフェイスプレート、 プラスチック製のDecora®ウォールプレート） 寸法（突起物含まず） Extender D フェイスプレート 幅33 mm×高さ66 mm×奥行き3 mm （Decoraフェイスプレート1連サイズ） バッファー 幅46 mm×高さ69 mm×奥行き19 mm Extender AAP／AAP EX フェイスプレート 幅89 mm×高さ36 mm×奥行き3 mm (AAPプレートダブルサイズ） バッファー 幅70 mm×高さ28 mm×奥行き30 mm Extender WM フェイスプレート 幅71 mm×高さ114 mm×奥行き3 mm（1連サイズ） バッファー 幅46 mm×高さ69 mm×奥行き19 mm Extender WM AAP フェイスプレート 幅163 mm×高さ114 mm×奥行き3 mm (3連サイズ） バッファー 幅46 mm×高さ69 mm×奥行き19 mm プロジェクター BNC-5ミニハイレゾ ケーブル 音声 ノートPC(音声付） Extender D 音声対応RGB ケーブル補償器 仕様書のダウンロードはこちらから www.extron.co.jpケ ーブル 補 償 器 お よ び エ クス テン ダー
Extender WM
ウォールマウント型音声対応RGBケーブル補償器
特長 y 配線器具標準プレート1連サイズのボックスで壁に取り付け可能、また演 台、卓上に取り付け可能 y マッドリング付属 製品名 機能・説明 製品番号 定価(税込) 税抜価格 Extender WM ブラック、ケーブル長さ: 8 cm ...60-398-12 Extender WM ホワイト、ケーブル長さ: 8 cm ...60-398-22Extender WM AAP
AAP取付可能、ウォールマウント型音声対応RGBケーブル補償器
特長 y 配線器具標準プレート3連サイズのボックスで壁に取り付け可能 y シングルサイズのAAP（アダプタープレート）を4枚まで設置可能な開 口部 y マッドリング付属 製品名 機能・説明 製品番号 定価(税込) 税抜価格
Extender WM AAP AAP取付可能、ブラック、ケーブル長さ: 8 cm ...60-405-12
Extender WM AAP AAP取付可能、ホワイト、ケーブル長さ: 8 cm ...60-405-22
Extender D
ウォールマウント型音声対応RGBケーブル補償器 - Decora
®ウォールプレート
特長 y Decoraウォールプレートへ取り付け y Decoraトリムプレート付属 y 色はブラックとホワイトをご用意 y マッドリング付属 製品名 機能・説明 製品番号 定価(税込) 税抜価格 Extender D Decoraマウント型、ブラック、ケーブル長さ: 8 cm ....60-759-12 Extender D Decoraマウント型、ホワイト、ケーブル長さ: 8 cm ....60-759-22 V G A & R G B ケ ーブル 補 償 器 お よ び エ クス テン ダーExtender AAP
AAP型音声対応RGBケーブル補償器
特長
y ダブルサイズAAP（アダプタープレート）を取り付け可能な製品やウォー ルマウンティングプレートと組み合わせて使用可能
製品名 機能・説明 製品番号 定価(税込) 税抜価格
Extender AAP AAP型、ブラック、ケーブル長さ: 8 cm ...70-147-12
Extender AAP AAP型、ホワイト、ケーブル長さ: 8 cm ...70-147-22
ケ ーブル 補 償 器 お よ び エ クス テン ダー
P/2 DA1 & P/2 DA1 USB
ノートパソコン直付型ケーブル補償器
製品名 機能・説明 製品番号 定価(税込) 税抜価格
P/2 DA1 ACアダプター電源供給 ...60-319-02
P/2 DA1 USB USB電源供給 ...60-319-03
概要
P/2 DA1およびP/2 DA1 USBは、ノートパソコンなどの外部映像端子 (ミニD-sub15ピン）に直接接続可能なポータブルなケーブル補償器です。 高品質VGAケーブルを使用することにより、高解像度コンピューター信号を 約75 mまで伝送できます。映像帯域が300 MHz（-3 dB）と広帯域ですの で、ほとんどのコンピューター信号に対応します。P/2 DA1 USBは、USBコ ネクターを装備し、ノートパソコンなどのUSBポートより電源供給可能です。 特長 y 映像帯域: 300 MHz（-3 dB） y VGAからQXGA解像度に対応 y バッファー出力 y ゲインおよびピーキングを調整可能 y P/2 DA1にはACアダプターが付属 y P/2 DA1 USBには、ノートパソコンから電力を引き込むUSB電源ケー ブルが付属
注:P/2 DA1 USBには100 mA以上が必要です。USBポートから十分な電
力が供給されるかどうか、コンピューターの仕様をご確認ください。 主な仕様 映像 映像帯域 300 MHz（-3 dB） 映像入力 信号タイプ／数 VGA-QXGA RGBHV、RGBS、RGsB、RsGsBs、 HDコンポーネントビデオ 1系統 コネクター ミニD-sub15ピン（メス） 1系統 入力レベル 1.0 Vp-p（コンポーネントビデオY信号） 0.7 Vp-p（RGB、コンポーネントビデオR-Y、B-Y信号） IDビット 4、11、12、15ピン:出力へパススルー 映像出力 信号タイプ／数 VGA-QXGA RGBHV、RGBS、RGsB、RsGsBs、 HDコンポーネントビデオ 1系統 コネクター ミニD-sub15ピン（メス） 1系統 出力レベル 1.0 Vp-p（コンポーネントビデオY信号） 0.7 Vp-p（RGB、コンポーネントビデオR-Y、B-Y信号） 同期 入力レベル 2.0 V～5.0 Vp-p 出力レベル TTL:5.0 Vp-p 一般 電源電圧 P/2 DA1 AC 100～250 V、4 W、ACアダプター
P/2 DA1 USB USB(DC 5.0 V、0.2 A）
使用温度／湿度範囲 0～50℃/10～90％（但し結露なきこと） 筐体の材質 プラスチック製 寸法（突起物含まず） 幅33 mm×高さ14 mm×奥行き79 mm 質量（本体のみ） P/2 DA1 0.3 kg P/2 DA1 USB 0.1 kg
P/2 DA1 P/2 DA1 USB
プロジェクター VGAケーブル （最長75 m） ノートPC 電源 P/2 DA1 ケーブル 補償器 V G A & R G B ケ ーブル 補 償 器 お よ び エ クス テン ダー 仕様書のダウンロードはこちらから www.extron.co.jp
PA 300
RGBケーブル補償器
製品名 機能・説明 製品番号 定価(税込) 税抜価格 PA 300 RGBケーブル補償器 ...60-755-01 概要 PA 300は、約300 mまでケーブル延長可能なRGBケーブル補償器です。 映像帯域が350 MHz（-3 dB）と広帯域ですので、ほとんどのコンピュー ター信号に対応します。信号の減衰量に応じて、ゲイン・ピーキングを調整 可能です。 特長 y 映像帯域: 350 MHz（-3 dB） y RG6ケーブルを使用して、1600×1200（UXGA）解像度信号を最長300 m 伝送可能 y MHRケーブルを使用して、1600×1200（UXGA）解像度信号を最長185 m 伝送可能 y ゲイン、低周波数ピーキングおよび高周波数ピーキングを別々に無段階に 調整可能 y 同期信号をTTLレベルに補正 y HDコンポーネントビデオ2値および3値同期信号に対応 y ラックマウント可能な1U高、1/2ラック幅の金属性筐体 主な仕様 映像 映像帯域 350 MHz（-3 dB） 映像入力 信号タイプ／数 RGBHV、RGBS、RGsB、RsGsBs、コンポーネントビデオ （インターレース、プログレッシブ、HDTV）、Sビデオ、コンポジ ットビデオ 1系統 コネクター 5 BNC（メス） 1系統 入力レベル 1 Vp-p（コンポーネントビデオとSビデオY信号、 コンポジットビデオ） 0.7 Vp-p（RGB、コンポーネントビデオR-Y、B-Y信号） 0.3 Vp-p（SビデオC信号） 映像出力 出力レベル 1 Vp-p（コンポーネントビデオとSビデオY信号、 コンポジットビデオ） 0.7 Vp-p（RGB、コンポーネントビデオR-Y、B-Y信号） 0.3 Vp-p（SビデオC信号） （ゲインおよびピーキング調整つまみがユニティーに設定され ている場合は、RGBで0.7Vp-p[入力に従う]） 同期 標準規格 NTSC 3.58、NTSC 4.43、PAL、SECAM 入力レベル RGBHV、RGBS TTL: 1.8 V～5.0 Vp-p RGsB、RsGsBs アナログ: 0.3 Vp-p 出力レベル RGBHV、RGBS TTL: 5.0 Vp-p（未終端） RGsB、RsGsBs アナログ: 0.3 Vp-p（入力に従う） 一般 電源電圧 AC 100～240 V、50/60 Hz、3.6 W、内蔵型電源 使用温度／湿度範囲 0～50℃/10～90％（但し結露なきこと） 冷却 対流冷却方式、リアパネルに通風孔 マウントオプション ラックマウント オプションの1Uラックマウントシェルフを使用 什器マウント オプションのアンダーデスクまたはスルーデスクマウントキット を使用 筐体の材質 金属製 寸法（突起物含まず） 幅221 mm×高さ43 mm×奥行き152 mm (1U高、1/2ラック幅） 質量（本体のみ） 0.7 kg R G B H/HV V PA 300 INPUT OUTPUT 50/60 Hz 100-240V .3A R G B H/HV V プロジェクター MHRケーブルで185 m、 RG6ケーブルで300 m （1600×1200解像度信号） CrossPoint Ultra 84 HV マトリックススイッチャー PC PA 300 RGBケーブル 補償器 仕様書のダウンロードはこちらから www.extron.co.jpケ ーブル 補 償 器 お よ び エ クス テン ダー
CVEQ
シリーズ
音声対応コンポジットビデオケーブル補償器
概要 CVEQシリーズは、1入力1出力音声対応コンポジットビデオケーブル補償器 です。信号の減衰量に応じてゲインとイコライズを調整可能です。音声は、ス テレオ（アンバランス）信号をRCAピンジャックより入力、ステレオ（バラン ス／アンバランス）信号をミニ５ピンターミナルブロックより出力できます。 特長（シリーズ共通） y 映像帯域: 185 MHz（-3 dB） y NTSC、PAL、SECAMに対応 y ピーキング、イコライズおよびゲイン調整機能 y バランスおよびアンバランスステレオ音声出力 y ACアダプター付属 主な仕様 映像入力 信号タイプ／数 コンポジットビデオ 1系統 コネクター CVEQ 100 1 BNC(メス） 1系統 上記以外のモデル 1 RCA（メス） 1系統 入力レベル 1.0 Vp-p（同期含む） 最小／最大レベル 0.4～2.0 Vp-p（ユニティゲインでオフセットなし） 映像出力 信号タイプ／数 コンポジットビデオ 1系統 コネクター CVEQ 100 １ BNC（メス） 1系統 上記以外のモデル 1 BNC（メス） 1系統（10 cmケーブル付） 出力レベル 1 Vp-p（同期含む） 同期 標準規格 NTSC 3.58、NTSC 4.43、PAL、SECAM 音声入力 信号タイプ／数 ステレオ（アンバランス） 1系統 コネクター RCAピンジャック（メス） 1系統 インピーダンス 20 kΩ(アンバランス)、DC結合 音声出力 信号タイプ／数 CVEQ 100 ステレオ（バランス/アンバランス） 1系統 上記以外のモデル ステレオまたはデュアルモノラル（バランス/アンバランス） 1系統 コネクター ミニ５ピンターミナルブロック 1系統 一般 電源電圧 AC 100～240 V、50/60 Hz、DC 12 V、1 A、 ACアダプター 使用温度／湿度範囲 0～50℃/10～90％（但し結露なきこと） マウントオプション ラックマウント CVEQ 100 オプションの1Uラックシェルフを使用 筐体の材質 CVEQ 100 金属製 CVEQ 100 D リア部: 金属製、フェイスプレート: プラスチック製 CVEQ 100 AAP フェイスプレート: 金属製、リア部: オープン CVEQ 100 MAAP フェイスプレート: 金属製、リア部: 金属製 寸法（突起物含まず） CVEQ 幅110 mm×高さ25 mm×奥行き76 mm (<1U高、1/4ラック幅） CVEQ 100 D フェイスプレート 幅33 mm×高さ66 mm×奥行き3 mm (Decoraフェイスプレート1連サイズ） デバイス 幅46 mm×高さ69 mm×奥行き19 mm CVEQ 100 AAP フェイスプレート 幅71 mm×高さ36 mm×奥行き3 mm (AAPプレートダブルサイズ） デバイス 幅70 mm×高さ28 mm×奥行き30 mm CVEQ 100 MAAP フェイスプレート 幅57 mm×高さ53 mm×奥行き3 mm （MAAPプレートトリプルサイズ） デバイス 幅36 mm×高さ50 mm×奥行き30 mm 質量（本体のみ） CVEQ 100 0.3 kg 上記以外のモデル 0.1 kg POWER 12V 3A MAX OUTPUT4/8 OHMS INPUTS L R L R REMOTE VOL/MUTE 10V 50mA L MPA 152 R C US LISTED 17TT AUDIO/VIDEO APPARATUS CLASS 2 WIRING DO NOT GRO UND OR SHOR T SPEAKER O UTPUTS! POWER プロジェクター 300 m 8 Ωスピーカー カメラ CVEQ 100 コンポジットビデオ ケーブル補償器 MPA 152 ミニパワー アンプ SI 26X 天井埋め込み型 2ウェイスピーカー ビ デ オ & オ ー ディオケ ーブル 補 償 器 お よ び エ クス テン ダー 仕様書のダウンロードはこちらから www.extron.co.jpCVEQ 100
音声対応コンポジットビデオケーブル補償器
特長 y コンパクトな金属性筐体、テーブルトップまたはデスクトップに簡単に取 り付け可能 製品名 機能・説明 製品番号 定価(税込) 税抜価格 CVEQ 100 音声対応コンポジットビデオケーブル補償器 ...60-812-01CVEQ 100 D
Decora
®プレート用音声対応コンポジットビデオケーブル補償器
特長 y 出力:BNC(メス）およびターミナルブロック y Decoraウォールプレートに取り付け y ブラックとホワイトのウォールプレートおよびトリムプレートを付属 y デュアルモノラルまたはステレオ音声出力の選択可能 y デュアルカラーLED電源インジケーター y マッドリング付属 製品名 機能・説明 製品番号 定価(税込) 税抜価格 CVEQ 100 D Decoraウォールプレート ...60-867-01ケ ーブル 補 償 器 お よ び エ クス テン ダー
CVEQ 100 AAP
AAP型音声対応コンポジットビデオケーブル補償器
特長 y 入力: 3 RCA(メス） y 出力: BNC（メス、10 cmケーブル付）およびターミナルブロック y ダブルサイズAAP（アダプタープレート）を取り付け可能な製品やウォー ルマウンティングプレートと組み合わせて使用可能 製品名 機能・説明 製品番号 定価(税込) 税抜価格
CVEQ 100 AAP AAP型、ブラック ...70-663-02
CVEQ 100 AAP AAP型、ホワイト ...70-663-03
CVEQ 100 MAAP
MAAP型音声対応コンポジットビデオケーブル補償器
特長 y 入力: 3 RCA(メス） y 出力: BNC（メス、10 cmケーブル付）およびターミナルブロック y トリプルサイズMAAP（ミニアダプタープレート）を取り付け可能な製品 やウォールマウンティングプレートと組み合わせて使用可能 製品名 機能・説明 製品番号 定価(税込) 税抜価格
CVEQ 100 MAAP MAAP型、ブラック ...70-667-02
CVEQ 100 MAAP MAAP型、ホワイト ...70-667-03
SVEQ
シリーズ
音声対応Sビデオケーブル補償器
概要 SVEQシリーズは、１入力1出力音声対応Sビデオケーブル補償器です。信号の 減衰量に応じて、ゲインとイコライズを調整可能です。音声は、ステレオ（アンバ ランス）信号をRCAピンジャックより入力、ステレオ（バランス／アンバランス） 信号をミニ5ピンターミナルブロックより出力できます。 特長（シリーズ共通） y 映像帯域: 185 MHz(-3 dB） y NTSC、PAL、SECAMに対応 y ピーキング、イコライズおよびゲイン調整機能 y バランスおよびアンバランスステレオ音声出力 y ACアダプター付属 主な仕様 映像 映像帯域（SビデオY信号） 185 MHz（-3 dB） 映像入力 信号タイプ／数 Sビデオ 1系統 コネクター SVEQ 100 2 BNC（メス） 1系統 上記以外のモデル ミニDIN4ピン（メス） 1系統 入力レベル 1 Vp-p（SビデオY信号） 0.3 Vp-p（SビデオC信号） 映像出力 信号タイプ／数 Sビデオ 1系統 コネクター SVEQ 100 2 BNC（メス） 1系統 上記以外のモデル 2 BNC（メス） 1系統（10 cmケーブル付） 出力レベル 1 Vp-p（SビデオY信号） 0.3 Vp-p（SビデオC信号） 同期 標準規格 NTSC 3.58、NTSC 4.43、PAL、SECAM 音声入力 信号タイプ／数 ステレオ（アンバランス） 1系統 コネクター RCAピンジャック（メス） 1系統 インピーダンス 20 kΩ（アンバランス)、DC結合 音声出力 信号タイプ／数 SVEQ 100 ステレオ（バランス／アンバランス） 1系統 上記以外のモデル ステレオまたはデュアルモノラル（バランス/アンバランス） 1系統 コネクター ミニ5ピンターミナルブロック 1系統 一般 電源電圧 AC 100～240 V、50/60 Hz、DC 12 V、1 A、 ACアダプター 使用温度／湿度範囲 0～50℃/10～90％（但し結露なきこと） 筐体の材質 SVEQ 100 金属製 SVEQ 100 D リア部: 金属製、フェイスプレート: プラスチック製 SVEQ 100 AAP フェイスプレート: 金属製、リア部: オープン SVEQ 100 MAAP フェイスプレート:金属製、リア部:金属製 寸法（突起物含まず） SVEQ 幅110 mm×高さ43 mm×奥行き76 mm （1U高、1/4ラック幅） SVEQ 100 D フェイスプレート 幅33 mm×高さ66 mm×奥行き3 mm （Decoraフェイスプレート1連サイズ） デバイス 幅46 mm×高さ69 mm×奥行き19 mm SVEQ 100 AAP フェイスプレート 幅71 mm×高さ36 mm×奥行き3 mm （AAPプレートダブルサイズ） デバイス 幅70 mm×高さ28 mm×奥行き30 mm SVEQ 100 MAAP フェイスプレート 幅57 mm×高さ53 mm×奥行き3 mm （MAAPプレートトリプルサイズ） デバイス 幅36 mm×高さ50 mm×奥行き30 mm 質量（本体のみ） SVEQ 100 0.3 kg 上記以外のモデル 0.1 kg POWER 12V 0.2A MAX L R L R Y C INPUT OUTPUT Y C プロジェクター プロジェクター 300 m 8 Ωスピーカー SVEQ 100 Sビデオケーブル 補償器 MPA 152 ミニパワー アンプ SI 26X 天井埋め込み型 2ウェイスピーカー POWER 12V 3A MAX OUTPUT4/8 OHMS INPUTS L R L R REMOTE VOL/MUTE 10V 50mA L MPA 152 R C US LISTED 17TT AUDIO/VIDEO APPARATUS CLASS 2 WIRING DO NOT GRO UND OR SHOR T SPEAKER O UTPUTS! 仕様書のダウンロードはこちらから www.extron.co.jpケ ーブル 補 償 器 お よ び エ クス テン ダー
SVEQ 100
音声対応Sビデオケーブル補償器
特長 y 入力: 2 BNC(メス）およびRCAピンジャック（メス） y 出力: 2 BNC（メス）およびターミナルブロック y コンパクトな金属性筐体、テーブルトップまたはデスクトップに簡単に取 り付け可能 製品名 機能・説明 製品番号 定価(税込) 税抜価格 SVEQ 100 音声対応Sビデオケーブル補償器 ...60-813-01SVEQ 100 AAP
AAP型音声対応Sビデオケーブル補償器
特長 y 入力:ミニDIN4ピン（メス）およびRCAピンジャック(メス） y 出力:2 BNC（メス、10 cmケーブル付）およびターミナルブロック y ダブルサイズAAP（アダプタープレート）を取り付け可能な製品やウォー ルマウンティングプレートと組み合わせて使用可能 製品名 機能・説明 製品番号 定価(税込) 税抜価格
SVEQ 100 AAP AAP型、ブラック ...70-664-02
SVEQ 100 AAP AAP型、ホワイト ...70-664-03
SVEQ 100 D
Decora
®プレート用音声対応Sビデオケーブル補償器
特長 y 出力: 2 BNC（メス、10 cmケーブル付）およびターミナルブロック y Decoraウォールプレートに取り付け y ブラックとホワイトのウォールプレートおよびトリムプレートを付属 y デュアルモノラルまたはステレオ音声出力の選択可能 y デュアルカラーLED電源インジケーター y マッドリング付属 製品名 機能・説明 製品番号 定価(税込) 税抜価格 SVEQ 100 D Decoraウォールプレート ...60-868-01 ビ デ オ & オ ー ディオケ ーブル 補 償 器 お よ び エ クス テン ダーSVEQ 100 MAAP
MAAP型音声対応Sビデオケーブル補償器
特長 y 入力: ミニDIN4ピン（メス）およびRCAピンジャック（メス） y 出力: 2 BNC（メス、10 cmケーブル付） y トリプルサイズMAAP（ミニアダプタープレート）を取り付け可能な製品 やウォールマウンティングプレートと組み合わせて使用可能 製品名 機能・説明 製品番号 定価(税込) 税抜価格SVEQ 100 MAAP MAAP型、ブラック ...70-668-02
ケ ーブル 補 償 器 お よ び エ クス テン ダー
CSVEQ 100 D
Decora
®ウォールプレート用コンポジットビデオ、Sビデオおよびオーディオケーブル補償器
製品名 機能・説明 製品番号 定価(税込) 税抜価格 CSVEQ 100 D Decoraウォールプレート、ブラック ...60-951-02 CSVEQ 100 D Decoraウォールプレート、ホワイト ...60-951-03 概要 CSVEQ 100 Dは、高性能コンポジットビデオ、Sビデオおよびオーディオケ ーブル補償器です。長距離伝送による信号減衰および高周波損失を補償しま す。MHRまたはRG59高解像度ビデオケーブルとSTPシリーズのオーディオ ケーブルを使って、コンポジットビデオ、Sビデオ、およびオーディオ信号を同 時に最長300 m伝送することができます。CSVEQ 100 Dは、Decora ウ ォールプレートに取り付けることができ、ビデオおよびオーディオ信号を長距 離伝送する必要がある用途に最適です。 特長 y コンポジットビデオ、Sビデオ、およびオーディオ用の独立したケーブル補 償器を1つの製品に一体化 y コンポジットビデオ、Sビデオ、およびオーディオ信号を同時に伝送可能 y コンポジットビデオとSビデオ用に分かれたゲインおよびEQコントロール y 独立した可変ゲインコントロール ビ デ オ & オ ー ディオケ ーブル 補 償 器 お よ び エ クス テン ダー 主な仕様 映像 映像帯域（SビデオY信号） 185 MHz（-3 dB） 映像入力 信号タイプ／数 Sビデオ 1系統、コンポジットビデオ 1系統 コネクター ミニDIN4ピン（メス） 1系統、1 RCA（メス） 1系統 入力レベル 1 Vp-p（SビデオY信号、コンポジットビデオ[同期含む]） 0.3 Vp-p（SビデオC信号） 映像出力 信号タイプ／数 Sビデオ 1系統、コンポジットビデオ 1系統 コネクター 3 BNC（メス） 1系統（10 cmケーブル付） 出力レベル 1 Vp-p（SビデオY信号、コンポジットビデオ[同期含む]） 0.3 Vp-p（SビデオC信号） 同期 標準規格 NTSC 3.58、NTSC 4.43、PAL、SECAM 音声 音声対応周波数 20 Hz～20 kHz、+0.5 dB 音声入力 信号タイプ／数 ステレオ（アンバランス） 1系統 コネクター RCAピンジャック（メス） 1系統 インピーダンス 18 kΩ（アンバランス）、DC結合 音声出力 信号タイプ／数 ステレオまたはデュアルモノラル（バランス/ アンバランス）1系統 コネクター ミニ5ピンターミナルブロック 1系統 インピーダンス 50 Ω（アンバランス）、100 Ω（バランス） 一般 電源電圧 AC 100～240 V、50/60 Hz、DC 12 V、1 A、 ACアダプター 電源入力要件 DC 12 V、0.2 A 使用温度／湿度範囲 0～50℃/10～90％（但し結露なきこと） マウントオプション 什器またはウォールマウント 電源ウォールボックスまたはマッドリングを使用 筐体の材質 リア部: 金属製、フェイスプレート: プラスチック製 寸法（突起物含まず） フェイスプレート 幅33 mm×高さ*66 mm×奥行き3 mm（Decoraフェイスプ レート1連サイズ、*取り付けタブを含めた高さ=95 mm） 質量（本体のみ） 0.1 kg 質量（梱包時） 1 kg POWER 12V 3A MAX OUTPUT4/8 OHMS INPUTS L R L R REMOTE VOL/MUTE 10V 50mA L MPA 152 R C US LISTED 17TT AUDIO/ VIDEO APPARATUS CLASS 2 WIRIN G DO NOT GROU ND OR SHOR T SPEAKER OUTPUTS! AUDIO IN -L R S-VIDEO IN VIDEO IN プロジェクター コンポジット ビデオ 300 m DVD/VTR Sビデオ バランス 音声 CSVEQ 100 D コンポジットビデオ、 Sビデオおよびオーディオ ケーブル補償器 MPA 152 ミニパワー アンプ SI 26X 天井埋め込み型 2ウェイスピーカー 仕様書のダウンロードはこちらから www.extron.co.jpDAS101CM
シリーズ
MAAP型オーディオバッファーモジュール
製品名 機能・説明 製品番号 定価(税込) 税抜価格 DAS101CM-1 Φ3.5ステレオジャック、ブラック ...60-610-11 DAS101CM-2 Φ3.5ステレオジャック、ホワイト ...60-610-21 DAS101CM-3 RCAピンジャック、ブラック ...60-611-11 DAS101CM-4 RCAピンジャック、ホワイト ...60-611-21 概要 DAS101CMシリーズは、コネクターにRCAピンジャックまたはΦ3.5ステ レオジャックを採用したオーディオバッファーモジュールです。音声信号のバ ッファリングおよびアンバランス／バランス変換を行い長距離伝送します。 特長 y アンバランスラインレベルステレオオーディオ入力信号をバランス信号に 変換またはアンバランス信号のまま出力 y 音声信号のバッファリングおよびアンバランス／バランス変換をして長距 離伝送に対応 y MAAP（ミニアダプタープレート）を取り付け可能な製品へマウント y 色はブラックとホワイトをご用意 y 電源ループスルーコネクターを介して、DAV101CMと電源を共有可能 主な仕様 一般 電源電圧 AC 100～240 V、50/60 Hz、3 W、DC 12 V、1 A、 ACアダプター（オプション） 使用温度／湿度範囲 0～45℃/10～90％（但し結露なきこと） 筐体の材質 金属製 寸法（突起物含まず） フェイスプレート 幅56 mm×高さ18 mm×奥行き2 mm デバイス 幅36 mm×高さ18 mm×奥行き33 mm 質量（本体のみ） 0.1 kg DAS101CM-1 DAS101CM-3 DAV101CMVGA Line Driver
Video Input Power AUDIO IN DAS101 CM プロジェクター ノートPC DAS101CM-1 オーディオバッファー モジュール DAV101CM RGBケーブル補償器 CPM101 ウォールプレート 仕様書のダウンロードはこちらから www.extron.co.jp
