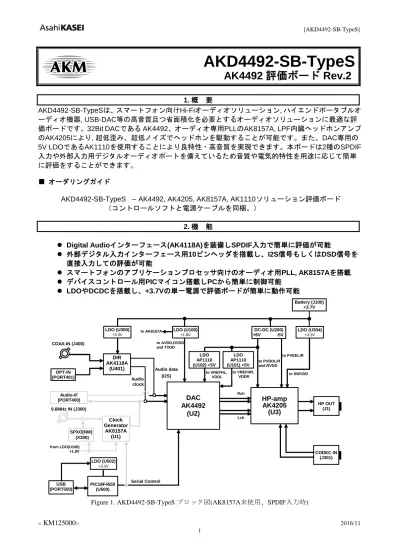

AKD4492-SB-TypeS Rev.2 Japanese Manual

(1)

1. 概要

AKD4492-SB-TypeSは、スマートフォン向けHi-Fiオーディオソリューション, ハイエンドポータブルオーディオ機器, USB-DAC等の高音質且つ省面積化を必要とするオーディオソリューションに最適な評価ボードです。32Bit DACである AK4492、オーディオ専用PLLのAK8157A, LPF内臓ヘッドホンアンプのAK4205により, 超低歪み、超低ノイズでヘッドホンを駆動することが可能です。また、DAC専用の 5V LDOであるAK1110を使用することにより良特性・高音質を実現できます。本ボードは2種のSPDIF 入力や外部入力用デジタルオーディオポートを備えているため音質や電気的特性を用途に応じて簡単に評価をすることができます。

■ オーダリングガイド

AKD4492-SB-TypeS -- AK4492, AK4205, AK8157A, AK1110ソリューション評価ボード（コントロールソフトと電源ケーブルを同梱。） 2. 機能  Digital Audioインターフェース(AK4118A)を装備しSPDIF入力で簡単に評価が可能  外部デジタル入力インターフェース用10ピンヘッダを搭載し、I2S信号もしくはDSD信号を 直接入力しての評価が可能  スマートフォンのアプリケーションプロセッサ向けのオーディオ用PLL, AK8157Aを搭載  デバイスコントロール用PICマイコン搭載しPCから簡単に制御可能  LDOやDCDCを搭載し、+3.7Vの単一電源で評価ボードが簡単に動作可能 LDO (U100) +1.8V DC-DC (U200) +6V -5V to AVDD,DVDD and TVDD Audio data (I2S) DAC AK4492 (U2) HP OUT (J1) HP-amp AK4205 (U3) USB (PORT500) PIC18F4550 (U500) LDO (U502) +3.3V Serial Control COAX-IN (J400) DIR AK4118A (U401) LDO (U300) +3.3V to PVDDL/R and RVDD to PVEEL/R Rch Lch to SWVDD LDO (U304) +3.3V Clock Generator AK8157A (U1) SPXO[NM] (X300) to AK8157A from LDO(U100) +1.8V 9.6MHz IN (J300) Audio-IF (PORT400) OPT-IN (PORT401) _Audio clock Battery (J100) +3.7V LDO AP1110 (U102) +5V to VREFHL, VDDL LDO AP1110 (U101) +5V to VREFHR, VDDR CODEC IN (J301)

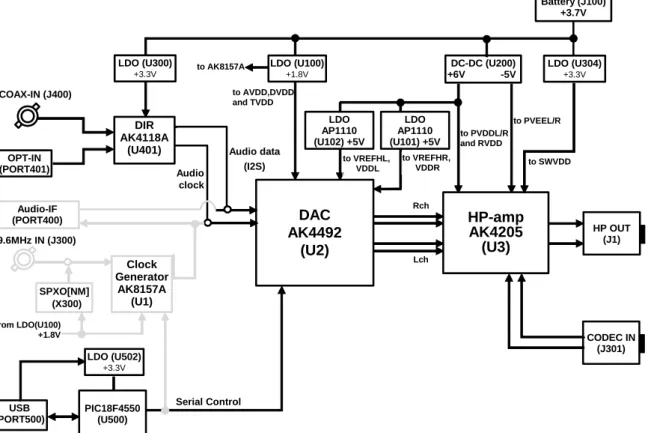

Figure 1. AKD4492-SB-TypeSブロック図(AK8157A未使用、SPDIF入力時)

AK4492 評価ボード Rev.2

(2)

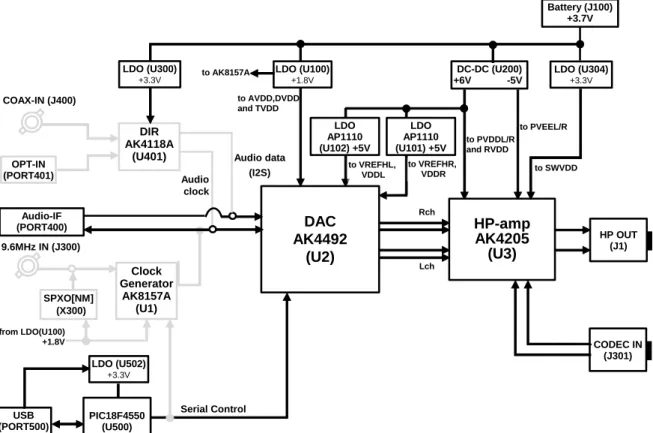

LDO (U100) +1.8V DC-DC (U200) +6V -5V to AVDD,DVDD and TVDD Audio data (I2S) DAC AK4492 (U2) HP OUT (J1) HP-amp AK4205 (U3) USB (PORT500) PIC18F4550 (U500) LDO (U502) +3.3V Serial Control COAX-IN (J400) DIR AK4118A (U401) LDO (U300) +3.3V to PVDDL/R and RVDD to PVEEL/R Rch Lch to SWVDD LDO (U304) +3.3V Clock Generator AK8157A (U1) SPXO[NM] (X300) to AK8157A from LDO(U100) +1.8V 9.6MHz IN (J300) Audio-IF (PORT400) OPT-IN (PORT401) _Audio clock Battery (J100) +3.7V LDO AP1110 (U102) +5V to VREFHL, VDDL LDO AP1110 (U101) +5V to VREFHR, VDDR CODEC IN (J301) Figure 2. AKD4492-SB-TypeS ブロック図(PCM信号外部入力時) LDO (U100) +1.8V DC-DC (U200) +6V -5V to AVDD,DVDD and TVDD Audio data (I2S) DAC AK4492 (U2) HP OUT (J1) HP-amp AK4205 (U3) USB (PORT500) PIC18F4550 (U500) LDO (U502) +3.3V Serial Control COAX-IN (J400) DIR AK4118A (U401) LDO (U300) +3.3V to PVDDL/R and RVDD to PVEEL/R Rch Lch to SWVDD LDO (U304) +3.3V Clock Generator AK8157A (U1) SPXO[NM] (X300) to AK8157A from LDO(U100) +1.8V 9.6MHz IN (J300) Audio-IF (PORT400) OPT-IN (PORT401) _Audio clock Battery (J100) +3.7V LDO AP1110 (U102) +5V to VREFHL, VDDL LDO AP1110 (U101) +5V to VREFHR, VDDR CODEC IN (J301)

(3)

3. 目次 1.概要 ... 1 ■ オーダリングガイド ... 1 2.機能 ... 1 3.目次 ... 3 4.ボード概略図 ... 4 ■ 概略図... 4 ■ ボード説明 ... 4 (1) AK4118A (U401) ... 4 (2) AK8157A(U1) ... 4 (3) AK4492(U2) ... 4 (4) AK4205(U3) ... 4

(5) AK1110 (U101, U102) ... 5

(6) LDO, DC-DC (U100, U200, U300, U302, U304, U502) ... 5

(7) 電源、GNDコネクタ(J100) ... 5

(8) SPDIF入力コネクタ ( J400 / BNC コネクタ, PORT401 / 光コネクタ ) ... 5

(9) アナログ出力端子 (J1 / 3.5mm ステレオミニジャック) ... 5

(10) アナログ入力端子 (J301 / 3.5mm ステレオミニジャック) ... 5

(11) 外部デジタル入出力用10ピンヘッダ (PORT400 / 2.54mmピッチ10ピンヘッダ) ... 6

(12) デバイスコントロール用USB端子 (PORT500 / USB micro-B) ... 6

(13) SPDIF入力端子選択用ジャンパ (JP400 ) ... 6 (14) AK4205用ロジック入力用ポート (PORT300 / 2.54mmピッチ4ピンヘッダ ) ... 6 (15) ファンクション確認用スイッチ(SW304, SW400) ... 7 (16) パワーダウン/アップ用トグルスイッチ (SW300, SW301, SW302, SW303) ... 7 5.操作手順 ... 8 ■ 操作手順 ... 8 1). ボードの配線 ... 8 2). 評価モード ... 9 3). 電源投入 ... 12 4). USB I/F (シリアルコントロール) ... 12 6.コントロールソフトマニュアル ... 13 ■ 評価ボードとコントロールソフトの設定 ... 13 ■ 操作説明 ... 14 ■ 各タブ機能の説明 ... 15

1. [Function] タブ: Function Control ... 15

2. [K4492], [AK8157A], [ISL98608IIH] タブ: レジスタマップ ... 18

■ AK4492, AK8157A and ISL98608IIHのレジスタ設定 ... 20

■ ダイアログボックス ... 21

1. [Save]: [Save Address of Register] ダイアログ ... 21

2. [All Reg Write]: [All Register Write] ダイアログ ... 22

3. [Sequence]: [Sequence] ダイアログ ... 23

4. [Sequence(File)]:[Sequence(File)] ダイアログ ... 25

7.改訂履歴 ... 26

(4)

4. ボード概略図 ■ 概略図 Figure 4. AKD4492-SB-TypeS 概略図 ■ ボード説明 (1) AK4118A (U401) AK4118Aはディジタルオーディオトランシーバ/レシーバーです。本ボードではレシーバーとして動作します。SPDIF信号を使用して特性・音質評価する場合に使用します。 (2) AK8157A(U1) AK8157Aはオーディオ用PLLです。スマートフォン等のアプリケーションプロセッサで使用される 9.6MHzを本デバイスに入力するとPCM信号に必要なクロック(MCLK, BICK. LRCK)を出力します。本デバイスを使用する際にはAK8157Aから出力されるBICK, LRCKと同期したSDATAを外部から AK4492に入力する必要があります。 (3) AK4492(U2) AK4492は小型PKGの32bit DACで、最新のデジタルフォーマットに対応し、超低歪み且つ超低ノイズを実現します。本ボードのメインとなるデバイスです。 (4) AK4205(U3) AK4205はHi-Fi用途のアナログスイッチを内蔵した超低歪み、超低ノイズのヘッドホンアンプです。ゲイン設定抵抗、LPFを内蔵しており実装面積を削減できます。

(5)

(5) AK1110 (U101, U102)

AK1110は2出力の低ノイズ、高PSRRのLDOでノイズの影響を受けやすいアプリケーションに適したデバイスです。本ボードではAK4492の5Vのアナログ電源に使用し、電気的特性・音質に多大に寄与します。

(6) LDO, DC-DC (U100, U200, U300, U302, U304, U502) 本ボードを動作させるために必要な電源ICです。

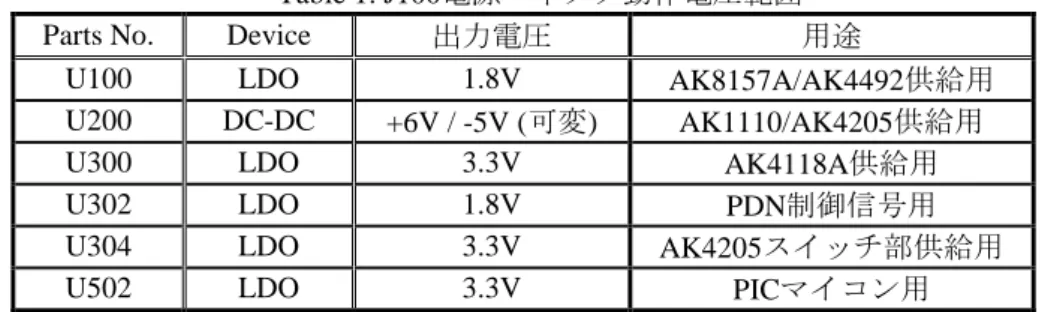

Table 1. J100電源コネクタ動作電圧範囲

Parts No. Device 出力電圧用途

U100 LDO 1.8V AK8157A/AK4492供給用

U200 DC-DC +6V / -5V (可変) AK1110/AK4205供給用

U300 LDO 3.3V AK4118A供給用

U302 LDO 1.8V PDN制御信号用

U304 LDO 3.3V AK4205スイッチ部供給用

U502 LDO 3.3V PICマイコン用

(7) 電源、GNDコネクタ(J100)

ボード全体の電源を供給する端子です。印加する電圧は下表を参照ください。 Table 2. 100電源コネクタ動作電圧範囲

Pin Pin Name Min Typ Max 備考

1 +3.7V 3.4V 3.7V 5V 必ず接続します 2 GND - GND - 必ず接続します (8) SPDIF入力コネクタ ( J400 / BNC コネクタ, PORT401 / 光コネクタ ) デジタルオーディオインターフェースのAK4118AにSPDIF信号を入力します。 J400 (BNCコネクタ)またはPORT401(光コネクタ)のどちらを選択するかについては、 JP400で設定することができます。詳細はFigure 5を参照してください。 (9) アナログ出力端子 (J1 / 3.5mm ステレオミニジャック) アナログシングルエンド出力用コネクタです。音声を聴く場合はJ1にヘッドホンもしくはイヤホンを接続します。 (10) アナログ入力端子 (J301 / 3.5mm ステレオミニジャック) アナログシングルエンド入力用コネクタです。AK4205にはアナログスイッチを搭載しており、 AK4492から出力される音声信号とJ301から入力する音声信号を切り替え、J1から出力することが可能です。通常使用では2Vrms以下の音声信号を入力します。

Table 3. Ak4205 is selecting an audio signal

SW304-2 [SEL] mode Audio signal

ON (“H”) Hi-Fi Path AK4492からの信号

(6)

(11) 外部デジタル入出力用10ピンヘッダ (PORT400 / 2.54mmピッチ10ピンヘッダ)

外部デジタル入出力用ポートです。PCM信号やDSD信号を直接AK4492に入力が可能です。

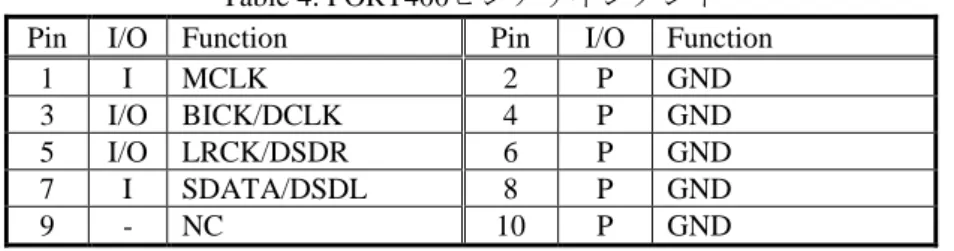

Table 4. PORT400ピンアサインメント

Pin I/O Function Pin I/O Function

1 I MCLK 2 P GND 3 I/O BICK/DCLK 4 P GND 5 I/O LRCK/DSDR 6 P GND 7 I SDATA/DSDL 8 P GND 9 - NC 10 P GND 評価モードによっては、はんだジャンパCL400~CL407の構成を変更する必要があります。詳細は”5.操作手順の2). 評価モード”の項を参照してください。

(12) デバイスコントロール用USB端子 (PORT500 / USB micro-B)

AK4492, AK8157A, 正負2出力DC-DCを制御するために必要なUSBポートです。詳細は”5.操作手順の 4). USB I/F (シリアルコントロール)”の項を参照してください。

(13) SPDIF入力端子選択用ジャンパ (JP400 )

AK4118AのSPDIF入力の2種類のコネクタ(J400, PORT401)を切り替えるジャンパです。詳細はFigure 6

を参照してください。 (14) AK4205用ロジック入力用ポート (PORT300 / 2.54mmピッチ4ピンヘッダ ) AK4205のファンクションを制御する信号を入力するポートです。 ※このポートを使用する際にはSW304のスイッチ1, 2をOFF状態にしてください。 Table 5. PORT300ピンアサインメント

1 I MUTEN 2 P GND

3 I SEL 4 P GND

(7)

(15) ファンクション確認用スイッチ(SW304, SW400) AK4118AやAK4205の機能を評価する際に必要なスイッチです。SW304ではAK4205の出力のMUTE 機能およびアナログスイッチ部のパスの切り替えを制御します。SW400ではAK4118Aを使用し SPDIF信号を入力して評価する際に設定します。 [SW304]：AK4205の設定 Table 6. SW304 Setting

No. Name ON (“H”) OFF (“L”) Default

1 MUTEN Normal Operation MUTE State H

2 SEL Hi-Fi Path CODEC Path H

[SW400]：AK4118Aの設定

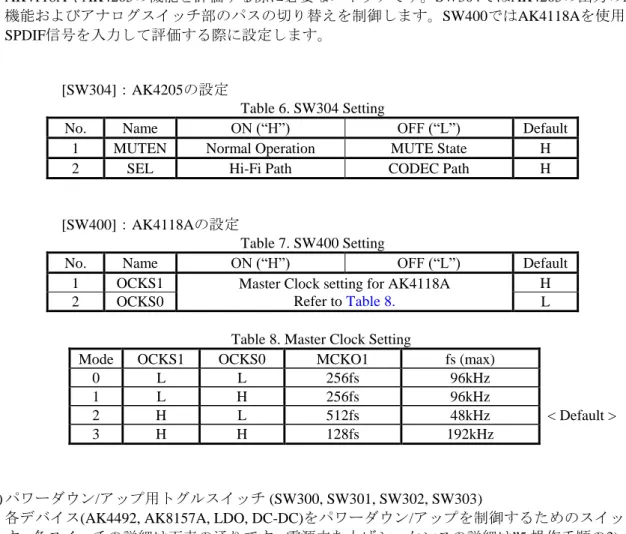

Table 7. SW400 Setting

No. Name ON (“H”) OFF (“L”) Default

1 OCKS1 Master Clock setting for AK4118A

Refer to Table 8.

H

2 OCKS0 L

Table 8. Master Clock Setting

(16) パワーダウン/アップ用トグルスイッチ (SW300, SW301, SW302, SW303)

各デバイス(AK4492, AK8157A, LDO, DC-DC)をパワーダウン/アップを制御するためのスイッチです。各スイッチの詳細は下表の通りです。電源立ち上げシーケンスの詳細は”5.操作手順の3). 電源投

入”を参照してください。

Table 9. 電源立ち上げ用トグルスイッチ

Name. Devices ON (“H”) OFF (“L”) Default

SW300 AK4118A Power-up Power-down L SW301 U100 L SW302 AK4492, AK8157A L SW303 U200 L

Mode OCKS1 OCKS0 MCKO1 fs (max)

0 L L 256fs 96kHz

1 L H 256fs 96kHz

2 H L 512fs 48kHz < Default >

(8)

5. 操作手順 ■ 操作手順 1). ボードの配線 2). 評価モード 3). 電源投入 4). USB I/F (シリアルコントロール) 1). ボードの配線  電源配線 付属の電源ケーブルもしくはLi-ion電池等をJ100のコネクタへ接続し、電源を供給します。本ボードは昇圧DC-DCやLDOを搭載しているため3.7Vの単電源で動作します。 J100はJSTのPHコネクタ(B2B-PH-K-SもしくはS2B-PH-K-S)に対応するコネクタが接続可能です。 Table 10. 電源の配線 Connector Name Pin No.

Voltage 内訳備考 Default Setting

J100 1 +3.4V ～ +5V ボード全体の電源必ず接続します +3.7V 2 0V ボード全体のGND 必ず接続します 0V  出力信号の配線 3.5mmステレオミニプラグのケーブルもしくはヘッドホン・イヤホンをJ1に接続します。  デジタル入力インターフェースの配線 必要に応じて各信号入力コネクタにケーブルを接続します。入力信号ポートはJ300, J400, PORT300, PORT400, PORT401です。評価モードによって接続の組み合わせが異なります。詳細は”2). 評価モード”を参照してください。  USBコントロールの配線 PORT500からUSBケーブルを介して本ボードをPCに接続します。付属のコントロールソフトで本ボードを制御するために必ず接続してください。コントロール方法については”6. コントロールソフトマニュアル”を参照してください。

(9)

2). 評価モード 本ボードは異なる3種類デジタル信号入力方法で評価をすることができます。 A) DIRを用いたSPDIF信号入力での評価 <Default> Figure 5. SPDIF入力時の接続図このモードではAK8157Aは使用せず、J400もしくはPORT401の何れかにSPDIF信号を入力し評価を行うことができます。また、2種のSPDIF入力信号の切り替えはJP400で設定することができます。 (a) (b) JP400

When using J400(Coaxial) “PSPDIF(Coaxial) signal”

When using PORT401(Optical)

COAX OPT COAX OPT

JP400 Figure 6. SPDIF入力切替設定また、このモードを使用する際のはんだジャンパ設定は下表の通りです。 Table 11. はんだジャンパ設定 Soldering Jumper

Setting Default Soldering

Jumper

Setting Default

CL1 open open CL301 open open

CL2 short short CL302 short short

CL3 open open CL400 short short

CL4 open open CL401 short short

CL201 short short CL404 open open

(10)

B) 全オーディオインターフェース信号を外部ポートから供給する評価

Figure 7. PORT400使用時の接続図

マスタクロックを含めた全てのクロック信号をPORT400(Audio-IF)から供給します。 Table 12. PORT400の接続

1 I MCLK 2 P GND 3 I BICK/DCLK 4 P GND 5 I LRCK/DSDR 6 P GND 7 I SDATA/DSDL 8 P GND 9 - NC 10 P GND このモードではAK4118Aを使用しないため、SW300はOFF (“L”)にしてください。また、このモードを使用する際のはんだジャンパ設定は下表の通りです。 Table 13. はんだジャンパ設定 Soldering Jumper

Jumper

Setting Default

CL3 open open CL400 open short

CL4 open open CL401 open short

CL5 short short CL402 open short

CL201 short short CL404 short open

(11)

C) AK8157Aを使用する評価 Figure 8. PORT400使用時の接続図スマートフォン等のアプリケーションプロセッサと接続してシステムの評価を行う場合はJ300から 9.6MHzの外部クロックを入力し、AK8157Aから出力されるBICKと LRCKをPORT400から出力し、これらのクロックと同期したSDATAをPORT400から入力します。 Table 14. PORT400の接続

1 - Not used 2 P GND 3 O BICK 4 P GND 5 O LRCK 6 P GND 7 I SDATA 8 P GND 9 - NC 10 P GND このモードではAK4118Aを使用しないため、SW300はOFF (“L”)にしてください。また、このモードを使用する際のはんだジャンパ設定は下表の通りです。 Table 15. はんだジャンパ設定 Soldering Jumper

Jumper

Setting Default

CL1 short open CL301 short open

CL3 short open CL400 open short

CL4 short open CL401 open short

このモードでJ300を使用せず、X300に9.6MHzのSPXOを実装しAK8157Aにクロックを供給することもできます。その際はCL300をshortに変更してください。

(12)

3). 電源投入 SW300, SW301, SW302, SW303のスイッチが”OFF”になっていることを確認します。上側がON(“H”), 下側がOFF(“L”)です。これらのスイッチは各デバイスのパワーダウン用のスイッチです。J100から電源を供給した後、SW301, SW303, SW302, SW300の順で各スイッチをON(“H”)します。詳細は下記の通りです。 [SW300]： AK4118A のリセット。動作中は “H”にして下さい。電源投入後、必ず一度リセットを行って下さい。リセットの方法はSW300 (トグルスイッチ)を一度“L”側に倒して、 AK411Aのパワーダウンを行ってから“H”側に戻してパワーダウンを解除して下さい。 [SW301]：AK4492用とAK8157A用の1.8V LDOのリセット。動作中は “H”にして下さい。電源投入後、必ず一度リセットを行って下さい。リセットの方法はSW301 (トグルスイッチ)を一度“L”側に倒して、 1.8V LDOのパワーダウンを行ってから“H”側に戻してパワーダウンを解除して下さい。 [SW302]： AK4492およびAK8157A のリセット。動作中は “H”にして下さい。電源投入後、必ず一度リセットを行って下さい。リセットの方法はSW302 (トグルスイッチ)を一度“L”側に倒して、 AK4492及びAK8157Aのパワーダウンを行ってから“H”側に戻してパワーダウンを解除して下さい。 [SW303]：昇圧用DC-DC のリセット。動作中は “H”にして下さい。電源投入後、必ず一度リセットを行って下さい。リセットの方法はSW303 (トグルスイッチ)を一度“L”側に倒して、昇圧用DC-DCパワーダウンを行ってから“H”側に戻してパワーダウンを解除して下さい。 4). USB I/F (シリアルコントロール) 本ボードはPCからデバイスを制御し評価を行います。

PCとボードのPORT500(USB micro B)を USB ケーブルで接続します。 (Note 1)

Note 1. PCと接続できるボードは1台のみです。 2枚以上のボードを1台のPCに接続して使用することは出来ません。 AK4492-SB PORT500 USB micro

(13)

6. コントロールソフトマニュアル ■ 評価ボードとコントロールソフトの設定

1. 評価ボードを適宜、設定して下さい。

2. 評価ボードと PCを USBケーブルで接続して下さい。

3. USBコントロールは PC上では、HID(Human Interface Device)として認識されます。もし、正常に認識されない場合は、再度接続し直して下さい。

4. ”akd4492_SB_1p0.exe”のアイコンをダブルクリックし、コントロールプログラムを立ち上げて下さい。画面左下に”AKDUSBIF-B”と表示されていない場合、PCとUSBを再接続し、[Port Reset]のボタンを押してください。

5. 下の手順に沿い、評価を行ってください。

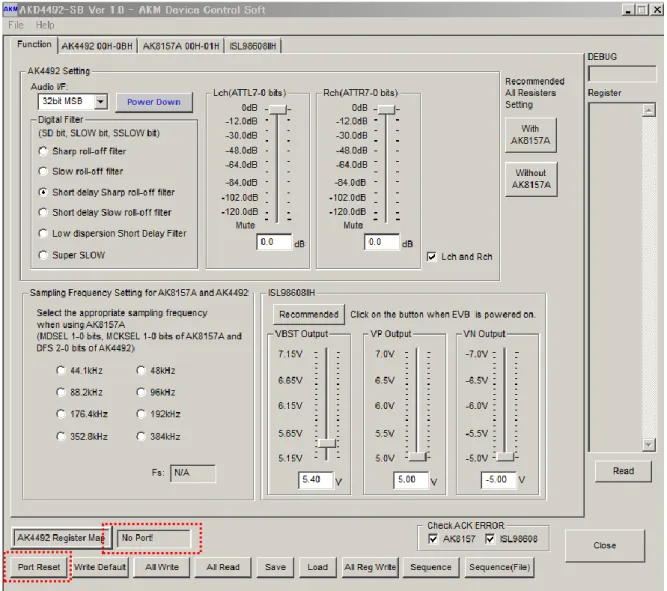

Figure 9. Control Software Window

(14)

■ 操作説明

コントロールソフトでは、レジスタマップ操作を行えます。

頻繁に使用するレジスタ初期設定ボタン等は、切り替え画面の外側に配置されています。

各ボタンから呼び出されるダイアログの詳細は「各ダイアログ機能の説明」を参照してください。 1.[Port Reset]: メインボード上のUSB ポートにリセットを行います。

ソフト起動後 USB I/Fボード(AKDUSBIF-B)を接続した場合、このボタンをクリックしてください。 2.[Write Default]: レジスタを初期設定にします。ハード上のリセット等でデバイスの初期化を行った場合、このボタンをクリックしてください。 3.[All Write]: 現在表示されているレジスタ値を全て書き込みます。 4.[All Read]: 全てのレジスタ値を読み出し、レジスタマップに表示します。 5.[Save]: 現在のレジスタ設定値をファイルに保存します。 6.[Load]: ファイルに保存してあるデータの書き込みを実行します。 7.[All Reg Write]: [All Reg Write] ダイアログを立ち上げます。 8.[Sequence]: [Sequence] ダイアログを立ち上げます。

9.[Sequence(File)]: [Sequence(File)] ダイアログを立ち上げます。 10. [Read]: 現在のレジスタを読み出して、Register 欄に表示します。

[All Read] ボタンとは異なり16 進表示のみを行い、レジスタマップへの反映は行いません。 11. [Recommended]: DC-DCの出力を推奨動作電圧にします。(VBST = 6.3V, VP = 6V, VN = -5V)

(15)

■ 各タブ機能の説明

1. [Function] タブ: Function Control

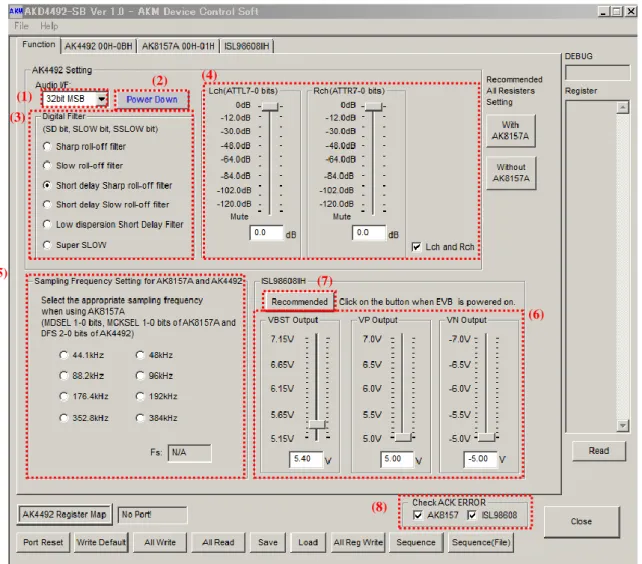

Figure 10. [Function] Window ◆ Sound control setting of AK4492

詳細はAK4492のデータシートを参照してください。 (1) オーディオインターフェースフォーマットを設定できます・ 16-bit 後詰め・ 20-bit 後詰め・ 24-bit 前詰め・ 24-bit I2_{S 互換} ・ 24-bit 後詰め・ 32-bit 後詰め・ 32-bit 前詰め・ 32-bit I2_{S 互換} (2) 内部タイミングをリセットできます

・ {Power Down} All registers are not initialized. ・ {Power Up} Normal Operation

(1) (2) (3) (5) (4) (6) (7) (8)

(16)

(3) ラジオボタンによりデジタルフィルターを設定できますデジタルフィルターの設定ボタンを変えることにより、音質を変更することができます。デジタルフィルター特性の詳細は、AK4492のデータシートを参照してください。・シャープロールオフフィルター・スローロールオフフィルター・ショートディレイシャープロールオフフィルター・ショートディレイスローロールオフフィルター・低分散ショートディレイフィルター・ Super SLOW (4) スライダーによりボリューム調整を行うことができます。エディットボックスにより、入力レベルが変更された場合、スライダーはエディットボックスと同等の場所に動きます。細かな調整につきましてはマウスや矢印キーを使い行ってください。 Figure 11. ボリューム調整スライダー ◆ Sampling Frequency(LRCK) setting of AK8157A and AK4492 (5) AK8157AとAK4492のサンプリング周波数(LRCK)を設定できます。サンプリング周波数 (fs) は下記のfsをラジオボタンにより設定できます。・ 44.1kHz ・ 48kHz ・ 88.2kHz ・ 96kHz ・ 176.4kHz ・ 192kHz ・ 352.8kHz ・ 384kHz

◆ Power Supply setting of ISL98608IIH

(6) スライダーによりVBST・VP ・VN を設定できます VBST regulator can be programmed from +5.15V to +7.15V. VP regulator can be programmed from +5V to +7V.

VN regulator can be programmed from -7V to -5V.

*VBST is VBST > VP and VBST > |VN |. スライダーが設定されえた値のところに動きます。値が設定されると自動的にボリュームが調整されます。

(17)

(7) VBST・ VP・VNの出力は「Recommend」ボタンを押すことにより、推奨設定になります。 (VBST Output = 6.3V, VP Output = 6.0V, VN Output = -5.0V)

Figure 12. VBST・VP・VN出力の推奨設定 ◆ Other setting (8) ACK ERRORを確認することができます [チェックした場合]: AK8157/ISL986608IIH が acknowledgeを出さなかったときにエラーメッセージが出ます [チェックしなかった場合]: AK8157/ISL986608IIH がacknowledgeを出さなかった場合であっても、エラーメッセージが出ません。 Figure 13. エラーメッセージ 「Recommended」ボタンをクリック

(18)

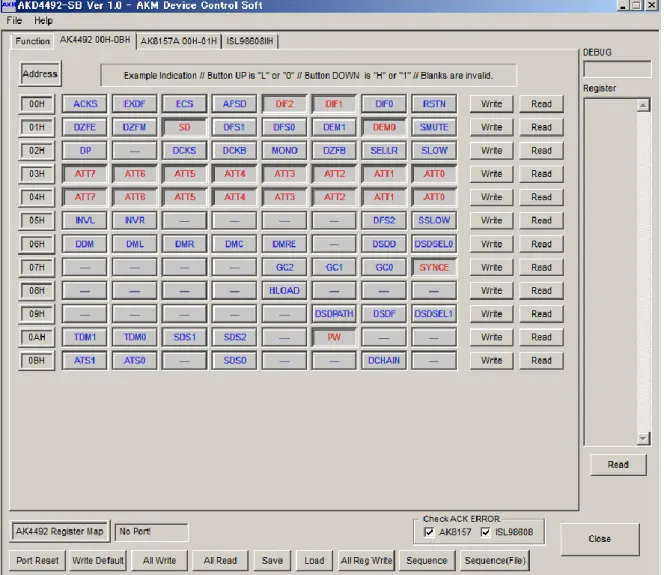

2. [AK4492], [AK8157A], [ISL98608IIH] タブ: レジスタマップ レジスタの書込み、読み込みを実施する画面です。

レジスタマップの各ビットは押しボタンとなっています。マウスにより操作することでレジスタの更新を実施します。

“H”または “1”はボタンDown状態、赤字 (Read Onlyでは濃い赤) 表示、

“L”または “0”はボタンUp状態、青字(Read Onlyではグレー)表示が行われます。

Read Only のレジスタに関してはグレーアウト状態となりマウスによる操作は不可となります。

データシートで定義されていない部分は“---”で表示されます。

(19)

2.1 [Write]: データ書き込みダイアログ 同じアドレス上の複数のbitを同時に変更する場合に使用します。レジスタマップの各レジスタに対応した[Write]ボタンをクリックし、ダイアログを立ち上げます。チェックボックスをチェック(点がチェックした印です)すると、データは“H”または“1”になり、チェックしなければデータは“L”または“0”になります。各レジスタに対応したダイアログがあります。入力した値をレジスタに書き込む場合は[OK]ボタンを、書き込まない場合は[Cancel]ボタンを押して下さい。

Figure 15. Register Set Window

2.2 [Read]: データ読み込み実行 (I2Cバスコントロールモード時のみ) レジスタマップの各レジスタに対応した[Read]ボタンをクリックすると、各レジスタの読み込みを実行します。各レジスタの読み込み完了後、レジスタの設定状態に合わせて、レジスタ各ビットの表示の更新が行われます。 “H”又は”1”の時はボタンDown状態で赤字(Read Onlyでは濃い赤)、 “L”又は”0”の時はボタンUp状態で青字(Read Onlyではグレー) に表示されます。

(20)

■ AK4492, AK8157A and ISL98608IIHのレジスタ設定

Figure 16. Script Window of Control Soft 「Load」を押しプログラムファイルを選択してください。

（ファイル名は「For checking sound quality.akr」）

プログラムファイルを選択すると、自動的に実行されます。

(21)

■ ダイアログボックス

1. [Save]: [Save Address of Register] ダイアログ

メイン画面の[Save] ボタンを押すと保存アドレス設定ダイアログが開きます。

Figure 18. [Save] Window

[All Address] チェックボタン : ON のとき、全レジスタアドレスの設定値を保存します。 [Start Address] エディットボックス: [All Address] がOFF のとき、保存を開始するレジスタアドレスを

指定してください。

[End Address] エディットボックス : [All Address] がOFF のとき、保存を終了するレジスタアドレスを指定してください。

[OK] ボタン : 保存するファイルを指定して、レジスタ設定値の保存を実行します。 [Cancel] ボタン : 処理を中止します。

Note 2. コントロールソフト内の表記としてAK4492のレジスタアドレスをXXH、AK8157Aのレジスタアドレスを1XXH、ISL98608のレジスタアドレスを2XXHと記述することがあります。

(22)

2. [All Reg Write]: [All Register Write] ダイアログ

メイン画面で[All Reg Write] ボタンを押すと下記のようなダイアログが開きます。

メイン画面の[ SAVE ] ボタンで作成したレジスタ設定ファイルを複数割り当て、実行することができます。

Figure 19. All Reg Write Window

[Open (左)] ボタン : レジスタ設定ファイル (*.akr) の選択を実施します。 [Write] ボタン : 選択したレジスタ設定ファイルの内容でレジスタの書込みを行います。 [Help] ボタン : 本機能の説明画面を開きます。 [Save] ボタン : レジスタ設定ファイルの割り当てを保存します。ファイル名は “*.mar”です。 [Open (右)] ボタン : “*. mar”で保存されたレジスタ設定ファイルの割り当てを読み出します。 [Close] ボタン : ダイアログを閉じ、処理を終了します。 [All Write] : 選択したレジスタ設定ファイルのレジスタの書込みをまとめて実施します。選択ファイルの実行順番は画面上から下の順となります。 [Start] ボタン : レジスタ書き込みを開始します。 [Stop] ボタン : レジスタ書き込みを中止します。 [Interval time] : 次のレジスタ設定ファイルの書き込みを開始するまでの待ち時間を指定します。 (5msec ～ 10,000msec)

[Current No] : 現在書き込み中のファイルNo(上側のファイルから 1, 2, 3… 10) を表示します

～操作上の注意～ 1. 右側にある[ Save ] と[ OPEN ] で指定するファイルは全て同じフォルダ内に入っている必要があります。 2. レジスタの内容をメイン画面の [ Save ] ボタンで変更した場合、その内容を反映させるためにそのファイルを再度読み出して下さい。

(23)

3. [Sequence]: [Sequence] ダイアログ

メイン画面で[Sequence] ボタンを押すと下記のようなダイアログが開きます。レジスタのシーケンスの設定、実行ができます。

Figure 20. Sequence Window

～シーケンスの設定～ シーケンス設定は以下の手順で設定します。 1. シーケンス処理内容を選択します。 [Select]コンボボックスから動作させる処理内容を選択します。処理内容に応じてデータ設定の必要な入力ボックスが有効になります。 < Select選択項目 > ・No_use : 未使用・Register : レジスタ書込み・Reg(Mask) : レジスタ書込み(マスク指定) ・Interval : インターバル・Stop : 一時停止・End : シーケンス終了

(24)

2. 動作させるシーケンスを入力して下さい。 [ Address ] : アドレス

[ Data ] : データ [ Mask ] : マスク

[Data] 入力に対してマスクbit が 1のbit のみデータを変更します。

MASK bit が 0 の bit を維持しますが、レジスタRead は実施せず、ソフト内に保持しているデータを利用します。電源再投入や PDN pin で Reset を行った場合、ソフトで維持しているレジスタデータとAK4492のレジスタデータが異なりますので、 “Write Default” を実施してください。 Mask = 0x00のとき、現在値の設定を維持します。 Mask = 0xFFのとき、Dataで設定された8bitデータが書き込まれます。 Mask = 0x0Fのとき、Dataで設定された下位4bitデータが書き込まれます。上位4bitは現在の設定値を維持します。 [ Interval ] : インターバル時間シーケンス処理内容毎の入力項目は次の通りです。・No_use : なし

・Register : [ Address ]、[ Data ]、[ Interval ]

・Reg(Mask) : [ Address ]、[ Data ]、[ Mask ]、[ Interval ]

・Interval : [ Interval ] ・Stop : なし・End : なし ～操作ボタン説明～ 操作ボタンの機能は以下の通りです。 [DEL] ボタン : チェックしている1ステップを削除します。 [INS] ボタン : チェックしているステップに前回削除した1ステップを挿入します。 [Start Step] 選択 : 開始するステップを選択します。

No.1 Step : No.1 ステップから開始します。

Checked Step : チェックしているステップから開始します。 [Start] ボタン : 設定したシーケンスが実行されます。 [Stop] ボタン : 実行中のシーケンスを停止します。 [Help] ボタン : 本機能の説明画面を開きます。 [Save] ボタン : シーケンス設定ファイルを保存します。ファイル名は “*.aks” です。 [Open] ボタン : “*.aks” で保存されたシーケンス設定ファイルの割り当てを読み出します。 [Close] ボタン : ダイアログを閉じ、処理を終了します。 ～シーケンスの一時停止～ シーケンス処理内容にStop が選択されているとき、シーケンスを一時停止します。

処理停止後、[Start Step] の選択が自動的に“Checked Step” へ変わり、かつ、次の開始ステップがチェックされます。再度[Start] ボタンを押下すると停止した状態から再び動作を開始します。

(25)

4. [Sequence(File)]:[Sequence(File)] ダイアログ

メイン画面で[Sequence(File)] ボタンを押すと下記のようなダイアログが開きます。

シーケンス設定画面([Sequence]ダイアログ)の[ SAVE ] ボタンで作成したシーケンス設定ファイルを複数割り当て、実行することができます。

Figure 21. Sequence(File) Window

[Open (左)] ボタン : シーケンス設定ファイル (*.aks) の選択を実施します。 [Start] ボタン : 選択したシーケンス設定ファイルの内容でシーケンス処理の実行を行います。 [Start All] ボタン : 選択したシーケンス設定ファイルのシーケンス処理実行をまとめて実施します。選択ファイルの実行順番は画面上から下の順となります。 [Stop] ボタン :シーケンス処理を中止します。 [Help] ボタン :本機能の説明画面を開きます。 [Save] ボタン :レジスタ設定ファイルの割り当てを保存します。ファイル名は "*.mas" です。 [Open (右)] ボタン :“*.mas”で保存されたレジスタ設定ファイルの割り当てを読み出します。 [Close] ボタン :ダイアログを閉じ、処理を終了します。 ～操作上の注意～ 1. 右側にある[ Save ] と[ OPEN ] で指定するファイルは全て同じフォルダ内に入っている必要があります。 2. シーケンス処理内容に Stopが選択されているとき、シーケンスを一時停止します。一時停止中は以下のようなメッセージを出力します。[ OK ]ボタンを押下すると先に進みます。

(26)

7. 改訂履歴 Date (yy/mm/dd) Manual Revision Board Revision

Reason Page Contents

(27)

重要な注意事項 0. 本書に記載された弊社製品（以下、「本製品」といいます。）、および、本製品の仕様につきましては、本製品改善のために予告なく変更することがあります。従いまして、ご使用を検討の際には、本書に掲載した情報が最新のものであることを弊社営業担当、あるいは弊社特約店営業担当にご確認ください。 1. 本書に記載された情報は、本製品の動作例、応用例を説明するものであり、その使用に際して弊社および第三者の知的財産権その他の権利に対する保証または実施権の許諾を行うものではありません。お客様の機器設計において当該情報を使用される場合は、お客様の責任において行って頂くとともに、当該情報の使用に起因してお客様または第三者に生じた損害に対し、弊社はその責任を負うものではありません。 2. 本製品は、医療機器、航空宇宙用機器、輸送機器、交通信号機器、燃焼機器、原子力制御用機器、各種安全装置など、その装置・機器の故障や動作不良が、直接または間接を問わず、生命、身体、財産等へ重大な損害を及ぼすことが通常予想されるような極めて高い信頼性を要求される用途に使用されることを意図しておらず、保証もされていません。そのため、別途弊社より書面で許諾された場合を除き、これらの用途に本製品を使用しないでください。万が一、これらの用途に本製品を使用された場合、弊社は、当該使用から生ずる損害等の責任を一切負うものではありません。 3. 弊社は品質、信頼性の向上に努めておりますが、電子製品は一般に誤作動または故障する場合があります。本製品をご使用頂く場合は、本製品の誤作動や故障により、生命、身体、財産等が侵害されることのないよう、お客様の責任において、本製品を搭載されるお客様の製品に必要な安全設計を行うことをお願いします。 4. 本製品および本書記載の技術情報を、大量破壊兵器の開発等の目的、軍事利用の目的、あるいはその他軍事用途の目的で使用しないでください。本製品および本書記載の技術情報を輸出または非居住者に提供する場合は、「外国為替及び外国貿易法」その他の適用ある輸出関連法令を遵守し、必要な手続を行ってください。本製品および本書記載の技術情報を国内外の法令および規則により製造、使用、販売を禁止されている機器・システムに使用しないでください。 5. 本製品の環境適合性等の詳細につきましては、製品個別に必ず弊社営業担当までお問合せください。本製品のご使用に際しては、特定の物質の含有・使用を規制するRoHS指令等、適用される環境関連法令を十分調査のうえ、かかる法令に適合するようにご使用ください。お客様がかかる法令を遵守しないことにより生じた損害に関して、弊社は一切の責任を負いかねます。 6. お客様の転売等によりこの注意事項に反して本製品が使用され、その使用から損害等が生じた場合はお客様にて当該損害をご負担または補償して頂きますのでご了承ください。 7. 本書の全部または一部を、弊社の事前の書面による承諾なしに、転載または複製することを禁じます。

(28)

D D C C B B A A Side by side Side by side Lch Lch N Lch P Rch P Rch N Rch

PLL for Audio Clock

32bit DAC _{HP-Amp and Analog Switch}

D V S S HPGND VSSR VDDR H P G N D R S T N VSSL VDDL SWVDD HPGND SCL SDA HPGND PVEEL PVDDL D V D D A V D D PVDDR HPGND PVEER D V S S RVDD V R E F L L V R E F H L VREFLR PDN-DAC V R E F L R V R E F L L HPGND SEL DVDD TVDD SCL SDA T V D D V S S -8 1 5 7 VSS-8157 PDN-DAC BICK MCLK LRCK SDATA D V S S D V S S V R E F L R V R E F H R D V S S H P G N D HPGND HPGND H P G N D HPGND HPGND A U X B A U X A HPGND M U T E N 9 .6 M H z -I N H P G N D H P G N D HPGND VREFLL TVDD CL4 (open) C32 0.1u C23 10u D1 (open) + C31 10u(TA) C28 2.2u C4 0.1u R11 (open) C603 10u C17 2.2u C29 2.2u C26 10u R8 0 + C1 10u(TA) C30 4.7u C604 10u C15 2.2u C21 100p C18 0.1u C9 2.2u C24 (open) + C35 10u(TA) C607 1000p R10 33 CL5(short) C606 1000p C27 10u R7 0 C605 10u C33 0.1u C13 10p + C6 10u(TA) R5 200 C621 1n C7 4.7u C5 0.1u U3

AK4205

NINA 1 PINA 2 AVSSA 3 NC 4 RVDD 5 RVSS 6 AVSSB 7 PINB 8 NINB 9 N C 1 0 N C 1 1 P V E E B 1 2 A M P O U T B 1 3 P V D D B 1 4 N C 1 5 N C 1 6 S W IN B 1 7 A U X B 1 8 SWOUTB 19 NC 20 SEL 21 SWVSS 22 SWVDD 23 CAPSS 24 NC 25 NC 26 SWOUTA 27 A U X A 2 8 S W IN A 2 9 N C 3 0 N C 3 1 P V D D A 3 2 A M P O U T A 3 3 P V E E A 3 4 R S T N 3 5 M U T E N 3 6 E P A D C601 10u C19 2.2u C22 2.2u D2 (open) R12 33k CL2(short) C36 2p C14 0.1u C10 (open) R 6 0 R1(open) U1 AK8157A SCL C2 M C L K A 1 V S S 3 A 2 C A D 1 D 4 V D D 2 D 3 V S S 1 D 2 VDD3 C4 SDA C3 CAD0 C1 VSS2 B4 LRCK B2 V D D 4 A 3 B C L K A 4 VDD1 B1 RSTN B3 C L K IN D 1 R9 (open) R2 33 C11 10u C20 100p C3 (open) C602 10u TL1 Test Land TESTE 1 + C34 10u(TA) U2 AK4492 CSP LDOE H3 PDN H2 BICK/ BCK/ DCLK J1 SDATA/ DINL/ DSDL H1 LRCK/ DINR/ DSDR G1 SSLOW/ WCK G2 TDMO F2 SMUTE/ CSN F1 SD/ CCLK/ SCL E2

SLOW/ CDTI/ SDA

E1 DIF0 / DZFL D1 DIF1 / DZFR C1 DIF2 / CAD0 D2 NC A1 HLOAD / I2C C2 VSSL3 G10 VSSL2 F9 N C H 6 N C J 6 T V D D J 2 D V S S K 2 M C L K J 3 A V S S J 4 A V D D K 4 E X T R J 5 V R E F H L K 5 V R E F H L K 6 V R E F L L K 7 V R E F L L K 8 V C M L J 8 N C F 6 N C J 7 AOUTLN K9 AOUTLP J9 VDDL3 G9 VDDL2 H10 VDDL1 H9 DEM0 / DSDL B1 D V D D K 3 VSSL1 F10 VSSR2 E9 VSSR1 E10 VSSR3 D10 VDDR3 D9 AOUTRN A9 AOUTRP B9 VDDR1 C9 VDDR2 C10 N C B 7 N C E 6 N C D 6 N C C 6 V C M R B 8 V R E F L R A 8 V R E F L R A 7 V R E F H R A 6 V R E F H R A 5 T E S T E B 5 IN V R A 4 D C H A IN B 4 T D M 0 / D C L K A 3 T D M 1 B 3 A C K S / C A D 1 A 2 G A IN / D S D R B 2 N C B 6 N C E 5 N C D 5 N C C 5 N C E 4 N C D 4 NC E3 NC C4 NC C3 NC K1 PSN D3 NC G3 NC F3 NC H4 N C G 6 N C F 5 N C G 5 N C H 5 N C F 4 N C G 4 N C H 7 N C G 7 NC F8 NC G8 NC H8 NC F7 NC E8 NC C8 NC D8 N C C 7 N C D 7 NC E7 C16 10u C12 10u + C2 10u(TA) CL1 (open) R3 (open) C25 10p C8 2.2u R4 200 CL3 (open) J1 PJ-3420 HP-OUT 2 6 3 7 4 5

(29)

C C B B A A To AK4492 To AK4492 To AK4492 To AK4492 To AK4492 To AK4492 To AK4492 To AK4492 To AK8157A To AK4492 To AK4492 +3.7V GND

1.8 V for Hi-Fi Digital

5.0V for Hi-Fi Analog of Lch

5.0V for Hi-Fi Analog of Rch

VREFLR VSSR VDDR VP1 VREFLR VREFHR VSSR VREFLL VSSL VDDL VP1 VREFLL VREFHL VSSL VBAT DVSS TVDD DVDD AVDD PDN-Power1 VP2 VP2 Title

Size Document Number R e v

Hi-Fi LDO

AKD4492-SB

Title

Hi-Fi LDO

AKD4492-SB

Title

Hi-Fi LDO

AKD4492-SB

C617 0.1u C102 (open) C106 10u C612 0.1u C608 10u C101 10u C611 10u C614 10u C616 10u C111 10u C109 10u C104 5p C105 10u C613 10u C113 10u U100 LP5907UVE-1.8/NOPB IN A1 OUT A2 GND B2 EN B1 C112 100p C609 10u C114 100p U102 AK1110 VOUT1 1 VIN1 2 EN 3 VIN2 4 GND 8 NP2 7 GND2 6 VOUT2 5 NP1 9 GND1 10 EPAD C622 2.2n C108 10u + C100 10u(TA) C103_10u C615 10u U101 AK1110 VOUT1 1 VIN1 2 EN 3 VIN2 4 GND 8 NP2 7 GND2 6 VOUT2 5 NP1 9 GND1 10 EPAD C110 10u C107 10u C610 10u J100 S2B-PH-K-S Power 1 2

(30)

C C

B B

A A

6.0V and -5.0V DCDC for Hi-Fi HP-Amp

PGND SCL SDA PGND PGND PDN-Power2 PDN-Power2 VBAT PVEEL PVEER VP1 PVDDR PVDDL RVDD VP2 Title

AKD4492-SB

Title

AKD4492-SB

Title

AKD4492-SB

C206 5p C203 10u C200 5p C201 1000p CL201 (short) C205 22u C208 10u C202 10u CL203 5.1ohm C204 1000p C618 10u C207 10u L200 2.2u 1 2 CL200 (short) CL202 (short) U200 ISL98608IIH SDA C2 P G N D A 1 L X P A 2 C N D 4 V N D 3 V S U B D 2 PGNDCP C4 SCL C3 CP B4 ENN B2 V B S T A 3 V B S TC P A 4 AGND B1 VP B3 E N P D 1 VIN C1

(31)

C C B B A A H L H L

Respective GNDs should be shorted by L4 Layer.

H L H L M U T E N S E L M U T E N S E L D3VDD SW VDD D3VSS HPGND VBAT VBAT VBAT D18VDD PDNVSS RSTN HPGND PDN-DIR D3VDD D3VSS PDN-DAC D18VDD PDNVSS PDN-Power1 D18VDD PDNVSS 3A D18VDD PDNVSS 5A 3A 5A PDN-Power2 HPGND HPGND AUXB SEL AUXA HPGND SW VDD TVDD V S S -8 1 5 7 9 .6 M H z -I N MUTEN V R E F L R V R E F L L V S S R D 3 V S S U S B G N D V S S L V S S -8 1 5 7 D V S S P G N D H P G N D HPGND P D N V S S Title AKD4492-SB Title AKD4492-SB Title AKD4492-SB + C301 22u(TA) C307 (open) C515 10u CL300 (open) C319 (open) C309 (open) C519 0.1u SW 302 PDN-DAC 5 4 6 R308 4.7k C308 0.1u D300 HSU119 K A R300 10k + C332 22u(TA) + C310 22u(TA) X300 NZ2520SD-9.600000M(1.8V) STAND-BY 1 GND 2 VCC 4 OUTPUT 3 C317 5p C331 0.1u C518 0.1u R307 0 + C320 22u(TA) PORT300 4pin Header 1 3 4 2 R305 0 R312 (open) + C315 22u(TA) R303 10k U300 LP5907MFX-3.3 VIN 1 VOUT 5 NC 4 EN 3 GND 2 SW 300 PDN-DIR 5 4 6 C326 0.1u SW 303 PDN-Pow2 5 4 6 CL302 (short) R309 47k + C303 22u(TA) SW 301 PDN-Pow1 5 4 6 + C312 22u(TA) C322 0.1u D303 HSU119 K A R304 10k U304 LP5907UVE-3.3/NOPB IN A1 OUT A2 GND B2 EN B1 U303 TC74HC14AF GND 7 1A 1 3A 5 5A 11 5Y 10 3Y 6 1Y 2 2Y 4 4Y 8 6Y 12 6A 13 4A 9 2A 3 VCC 14 ON SW 304 A6E-2104-N 1 2 3 4 C330 5p R301 10k C304 (open) C313 0.1u C329 (open) C302 0.1u C306 0.1u C311 0.1u C513 10u R311 (open) U302 LP5907MFX-1.8 VIN 1 VOUT 5 NC 4 EN 3 GND 2 R521 10k C321 0.1u R306 0 C305 5p D302 HSU119 K A C316 (open) U301 TC74HC14AF GND 7 1A 1 3A 5 5A 11 5Y 10 3Y 6 1Y 2 2Y 4 4Y 8 6Y 12 6A 13 4A 9 2A 3 VCC 14 C323 (open) C318 0.1u R310 47k J3009.6MHz IN 1 2 3 4 5 C314 0.1u C514 10u CL301 (open) J301 PJ-3420 CODEC-IN 2 6 3 7 4 5 R302 0 C300 0.1u C327 0.1u D301 HSU119 K A R520 10k

(32)

D D C C B B A A O C K S 1 O C K S 0 COAX OPT S D A T A /D S D L B IC K /D C L K L R C K /D S D R M C L K

Non-Hi-Fi Other Circuit (DIR)

D3VDD D3VSS D 3 V S S D3VSS D18VDD D 3 V S S D3VDD D3VDD PDN-DIR DVSS MCLK LRCK SDATA BICK D 3 V S S R410 0 C415 10p U401

AK4118A

IP S 0 /R X 4 1 N C 2 D IF 0 /R X 5 3 T E S T 2 4 D IF 1 /R X 6 5 V S S 1 6 D IF 2 /R X 7 7 IP S 1 /I IC 8 P /S N 9 X T L 0 1 0 X T L 1 1 1 TVDD 13 NC/GP1 14 TX0/GP2 15 TX1/GP3 16 BOUT/GP4 17 COUT/GP5 18 UOUT/GP6 19 VOUT/GP7 20 DVDD 21 VSS2 22 MCKO1 23 B IC K 2 6 M C K O 2 2 7 D A U X 2 8 X T O 2 9 X T I 3 0 P D N 3 1 C M 0 /C D T O /C A D 1 3 2 C M 1 /C D T I/ S D A 3 3 O C K S 1 /C C L K /S C L 3 4 O C K S 0 /C S N /C A D 0 3 5 IN T 0 3 6 AVDD 38 R 39 VCOM 40 VSS3 41 RX0 42 NC 43 RX1 44 TEST1 45 RX2 46 VSS4 47 RX3 48 V IN /G P 0 1 2 LRCK 24 S D T O 2 5 INT1 37 R 5 2 2 1 0 k R408 10k + C405 22u(TA) C400 5p C402 0.1u R 4 0 0 4 7 k J400 HLR-3201VXB-001HG COAX-IN 2 1 C407 0.1u R 4 0 1 4 7 k R412 75 R 5 2 4 1 0 k + C41022u(TA) PORT401 PLR135/T9 OPT-IN OUT 1 VCC 3 GND 2 R414 5.1 R4030 PORT400 10pin Header Audio-IF 1 3 5 7 9 1 0 86 42 C408 0.1u C413 0.1u CL403 (short) CL407 (open) R406 0 CL404 (open) CL401 (short) C412 10p ON SW400 A6E-2104-N 1 2 3 4 R411 (open) C411 2.2u + C403 22u(TA) C517 0.1u U400 ADG3308 VCCA 1 A1 2 A2 3 A3 4 A4 5 A5 6 A6 7 A7 8 A8 9 EN 10 VCCY 20 Y1 19 Y2 18 Y3 17 Y4 16 Y5 15 Y6 14 Y7 13 Y8 12 GND 11 C404 0.1u R 5 2 3 1 0 k 1 2 3 JP400 3pin Header R402 0 R409 (open) R405 0 R404 1000p C401 5p C620 10p + C417 22u(TA) C520 0.1u R413 5.1 R407 2.2 + C409 22u(TA) + C406 22u(TA) CL400 (short) +C414 22u(TA) CL406 (open) C516 0.1u C416 0.1u CL402 (short) CL405 (open) C619 10p

(33)

D D C C B B A A Side by side PGC MCLR VDD PGD GND

Non-Hi-Fi Other Circuit (PIC)

USBGND D18VDD SDA SCL USBGND Title AKD4492-SB Title AKD4492-SB Title AKD4492-SB C511 0.1u R510 100k C503 0.1u C501 22p R 5 1 5 1 0 0 k R 5 1 4 1 0 0 k R512 0 R505 10k C507 1u R517(open) R 5 0 3 1 0 k R500 100 + C506 22u(TA) C505 0.01u R511 4.7k R518(open) X500 20MHz C500 22p R507 51 R519(open) R 5 1 6 1 0 0 k + C512 22u(TA) U502 LP5907MFX-3.3 VIN 1 VOUT 5 NC 4 EN 3 GND 2 C504 0.47u R513 0 C508 1u R509 0 C510 0.1u R 5 0 2 1 0 k R508 51 R501 100 U500 PIC18F4550 R C 7 /R X /D T /S D O 1 R D 4 /S P P 4 2 R D 5 /S P P 5 /P 1 B 3 R D 6 /S P P 6 /P 1 C 4 R D 7 /S P P 7 /P 1 D 5 V S S 0 6 V D D 0 7 R B 0 /A N 1 2 /I N T 0 /F L T 0 /S D I/ S D A 8 R B 1 /A N 1 0 /I N T 1 /S C K /S C L 9 R B 2 /A N 8 /I N T 2 /V M O 1 0 R B 3 /A N 9 /C P P 2 /V P O 1 1 NC/ICCK/ICPGC 12 NC/ICDT/ICPGD 13 RB4/AN11/KBI0/CSSPP 14 RB5/KBI1/PGM 15 RB6/KBI2/PGC 16 RB7/KBI3/PGD 17 MCLR_N/Vpp/RE3 18 RA0/AN0 19 RA1/AN1 20 RA2/AN2/Vref-/CVref 21 RA3/AN3/Vref+ 22 R A 4 /T 0 C K I/ C 1 O U T /R C V 2 3 R A 5 /A N 4 /S S _ N /H L V D IN /C 2 O U T 2 4 R E 0 /A N 5 /C K 1 S P P 2 5 R E 1 /A N 6 /C K 2 S P P 2 6 R E 2 /A N 7 /O E S P P 2 7 V D D 1 2 8 V S S 1 2 9 O S C 1 /C L K I 3 0 O S C 2 /C L K O /R A 6 3 1 R C 0 /T 1 O S O /T 1 3 C K I 3 2 N C /I C R S T _ N /I C V p p 3 3 NC/ICPORTS 34 RC1/T1OSI/CCP2/UOE_N 35 RC2/CCP1/P1A 36 VUSB 37 RD0/SPP0 38 RD1/SPP1 39 RD2/SPP2 40 RD3/SPP3 41 RC4/D-/VM 42 RC5/D+/VP 43 RC6/TX/CK 44 + C502 22u(TA) R506 10k R 5 0 4 2 0 0 k C509 0.01u PORT501 5pin Header 1 2 3 4 5 U501 PCA9306DP1 GND 1 VREF1 2 SCL1 3 SDA1 4 EN 8 VREF2 7 SCL2 6 SDA2 5 PORT500 USB Micro-B USB Control GND 5 ID 4 D+ 3 D- 2 VBUS 1
