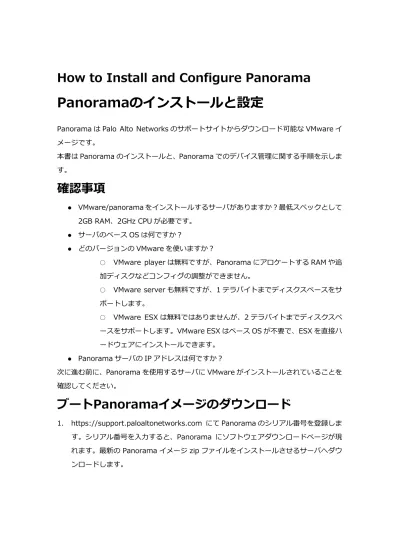

How to Install and Configure Panorama
Panoramaのインストールと設定
Panorama は Palo Alto Networks のサポートサイトからダウンロード可能な VMware イ メージです。 本書は Panorama のインストールと、Panorama でのデバイス管理に関する手順を示しま す。
確認事項
VMware/panorama をインストールするサーバがありますか？最低スペックとして 2GB RAM、2GHz CPU が必要です。 サーバのベース OS は何ですか？ どのバージョンの VMware を使いますか？○ VMware player は無料ですが、Panorama にアロケートする RAM や追 加ディスクなどコンフィグの調整ができません。
○ VMware server も無料ですが、1 テラバイトまでディスクスペースをサ ポートします。
○ VMware ESX は無料ではありませんが、2 テラバイトまでディスクスペ ースをサポートします。VMware ESX はベース OS が不要で、ESX を直接ハ ードウェアにインストールできます。 Panorama サーバの IP アドレスは何ですか？ 次に進む前に、Panorama を使用するサーバに VMware がインストールされていることを 確認してください。
ブートPanoramaイメージのダウンロード
1. https://support.paloaltonetworks.com にて Panorama のシリアル番号を登録しま す。シリアル番号を入力すると、Panorama にソフトウェアダウンロードページが現 れます。最新の Panorama イメージ zip ファイルをインストールさせるサーバへダウ ンロードします。2. Panorama イメージ zip ファイルを解凍します。
3. VMware を起動します。VMware にて File > Open を選択し Panorama のディレク トリに移動します。 4. panorama.vmdk ファイルを開きます。 5. VMware のスタートボタンをクリックし Panorama ソフトウェアを開始します。 6. Panorama がブートするのを待ちます。コンソールのログインプロンプトが現れます。
ネットワークインタフェースの設定
7. ログイン名とパスワードとして “admin” を使ってコンソールにログインします。 8. “configure” と入力し CLI のコンフィグレーションモードへ移行します。 9. ネットワークを設定するには以下を 1 行で入力します。set deviceconfig system ip-address <Panorama IP> netmask <netmask> default-gateway <gateway IP> dns-primary <dns-IP>
commit を入力し変更を反映します。exit を入力しコンフィグレーションモードから退出
します。
ping host <target-IP> コマンドを使ってデフォルトゲートウェイまたはその他サーバ
へのネットワーク接続性を試験します。ping は成功するはずです。以下にこれらコマンド の例を示します。
ping が成功するまで次の手順に移らないでください。
初期GUIログイン
10. サーバかネットワーク上の PC にてブラウザを開き、 https://<Panorama の IP> へ 接続します。証明書のエラーが現れますが、これは期待された動作です。
11. ユーザ名とパスワードを “admin” として Panorama の Web インタフェースへログ インします。
12. Panorama の GUI にて Panorama タブへ移動します。左側の列で Administrators を選択します。
13. “admin” という名前をクリックします。New Password と Confirm New Password フィールドに新しいパスワードを入力し OK をクリックします。
14. GUI にて、Panorama タブ > Setup へ移動します。スクリーンの左下隅で Set Serial Number をクリックします。 与えられたシリアル番号を入力します。 15. 同じスクリーンで Set Time をクリックし、正しい時刻に変更します。 16. 同じスクリーンの最上位にある Edit...をクリックします。 Primary NTP server に NTP サーバのアドレスを入力します。 17. Panorama に変更を保存するため Commit をクリックします。
18. Panorama タブ > Software へ移動し、Refresh をクリックします。スクリーンが 更新され、インストール可能な Panorama のバージョンが表示されます。エラーが表 示された場合、入力したシリアル番号が正しいか確認してください。
ロードが失敗する場合、以下を確認してください。 Panorama に有効な DNS サーバが設定されていること (Panorama タブ > Setup スクリーン) 443 番ポートを使って Panorama がインターネットへ接続できること 20. Install をクリックして Panorama の最新バージョンをインストールします。インス トールを完了するには Panorama をリブートします。
管理コネクション暗号化用SSL証明書の生成
21. Panorama の GUI へログインします。22. Panorama タブ > Certificate スクリーンへ移動し、Generate a self signed
certificate をクリックします。 ダイアログ内で生成する証明書の詳細を入力します。どのフィールドのエントリにも スペースを使用しないでください。OK をクリックします。
管理デバイスの追加
23. ここでは PAN ファイアウォールの管理インタフェースが既にネットワークに接続され ており、Panorama サーバから疎通可能であると仮定します。これを確認するには、 VMware または SSH 経由で Panorama の CLI へ移動し、ファイアウォールの管理 IP アドレス宛に ping を行います。24. 管理されるファイアウォールの GUI を表示し、管理者としてデバイスにログインしま す。Dashboard タブで General Information ウィジットを閲覧します。このウィ ジット内でファイアウォールのシリアル番号を確認します。コンピュータのクリップ ボードにシリアル番号をコピーします。
25. Panorama GUI にて Panorama タブ > Managed Devices スクリーンへ移動しま す。 26. ページ下部にある Add/Remove Device ボタンをクリックします。管理されるデバ イスのシリアル番号を入力し Add をクリックします。必要に応じて別のファイアウォ ールを追加します。 27. OKをクリックします。Panoramaの変更を保存するためCommitをクリックします。
28. ファイアウォールの GUI にて Device タブ > Setup スクリーンへ移動します。最上 部の Edit...をクリックします。
29. Panorama フィールドに Panorama の IP アドレスを入力し、OK をクリックします。
30. ファイアウォールにて変更を反映するため Commit をクリックします。
31. ファイアウォールの GUI にて Monitor タブ > Logs > System へ移動し system ロ グを閲覧します。1 分後に以下のようなメッセージが確認できます。
32. Panorama GUI にて Monitor タブ > Logs > System へ移動します。以下のような メッセージが確認できます。
33. Panorama GUI にて Panorama タブ > Managed Device スクリーンへ移動します。 Connected 列にチェックマークが表示されていてファイアウォールが正しく Panorama に接続されていることを確認します。 34. デバイスグループにより、Panorama でポリシーを適用する際、複数のデバイスを１ つのユニットとして扱うよう定義することができます。Panorama タブ > Device Groups スクリーンへ移動し、新規デバイスグループを生成します。グループ名にス ペースを使わないでください。グループにデバイスを追加します。グループに２つ以 上のデバイスを追加する場合は、ユーザ情報を取得するためのマスタデバイスを選択 します。 35. Panorama にて commit をクリックし変更を反映します。 36. ここで、管理デバイスは以下のように表示されます。
37. シェアードポリシーは複数デバイスへ送信可能な Panorama に存在するポリシーです。 シェアードポリシーは Panorama の Policies タブで設定します。初期状態では Panorama にシェアードポリシー (pre-rules と post-rules と呼ばれる) は存在しま せん。
38. Panorama タブ > Managed Devices スクリーンにて、初期状態では Shared Policy Status に Out of Sync と表示されます。
各デバイスの隣にある “commit all” アイコンをクリックすることでこのエラーを修 復できます。このときデバイスには何も送出されないので心配不要です。
commit all 実施中にファイアウォールの CLI へログインすると、以下のようなジョブ 状態を確認できます。
commit all 完了後、Shared Policy Status は In Sync となります。
Panoramaの利用
ここからは、Panorama を使って各管理ファイアウォールの設定変更を行うことができま す。これを行うには、スクリーンの左上部にあるプルダウンメニューにて Panorama のコ ンテキストを変更します。
system, config, traffic ログを Panorama へ転送するようファイアウォールデバイスを設 定することもできます。詳細は PANOS Administrators Guide の Chapter 10 および 11 を参照してください。
