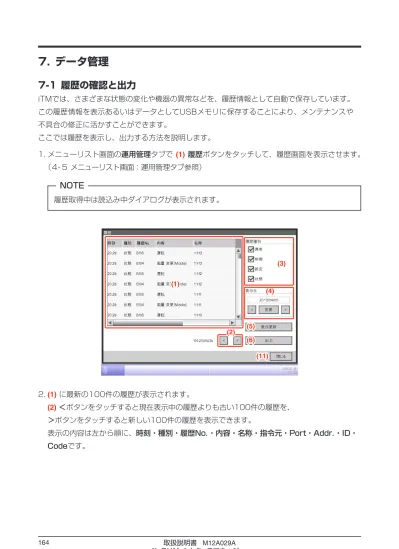

7. データ管理
7-1 履歴の確認と出力
iTMでは、さまざまな状態の変化や機器の異常などを、履歴情報として自動で保存しています。• • この履歴情報を表示あるいはデータとしてUSBメモリに保存することにより、メンテナンスや• • 不具合の修正に活かすことができます。• • ここでは履歴を表示し、出力する方法を説明します。 1.•メニューリスト画面の運用管理タブで•(1)•履歴ボタンをタッチして、履歴画面を表示させます。 （４-５•メニューリスト画面：運用管理タブ参照） 履歴取得中は読込み中ダイアログが表示されます。NOTE
(1) (3) (4) (5) (6) (11) (2) 2.•(1)•に最新の100件の履歴が表示されます。• • (2)•＜ボタンをタッチすると現在表示中の履歴よりも古い100件の履歴を、• ＞ボタンをタッチすると新しい100件の履歴を表示できます。• • 表示の内容は左から順に、時刻・種別・履歴No.■・内容・名称・指令元・Port・Addr.■・ID・ Codeです。•(3)•履歴種別設定で表示する履歴の種別を選択できます。チェックを入れた種別の履歴が•(1)•に 表示されます。• • (4)•表示日設定で履歴を表示する日付を指定します。画面を開いたときは現在の日付が• • 指定されています。特定の日付を表示したいときは、変更ボタンをタッチして• • 日時入力ダイアログを表示させ、日付を入力します。• • また＜ボタンをタッチすると、現在の表示日よりも1日前の日付を、＞ボタンをタッチすると 1日後の日付を表示します。• • (5)•表示更新ボタンをタッチすると、(3)•で指定した履歴種別および•(4)•で指定した日付の• • 最新履歴100件を•(1)•に表示します。 3.•(6)•出力ボタンをタッチすると、履歴出力画面が表示されます。 (7) (9) (10) (8) 4.•(7)•変更ボタンをタッチし、開始日ダイアログを表示させ、データの出力開始日を入力します。• (8)•変更ボタンをタッチし、終了日ダイアログを表示させ、データの出力終了日を入力します。• (9)•出力ボタンをタッチすると、確認ダイアログが表示されるので、iTM本体にUSBメモリを 接続し、はいボタンをタッチします。• • 「ファイルを保存しました」と表示されたら終了です。• • HistoryXXの名称でフォルダが保存されます。• • （フォルダを上書きしないように、XXには01～99の番号が自動で振られます）• • (10)•閉じるボタンをタッチして履歴出力画面を閉じ、(11)•閉じるボタンをタッチして• 履歴画面を閉じます。• •
7-2 CSV出力ツール
CSV出力ツールは、パソコン上で動作する外部ツールで、iTMから出力したデータをCSV形式に 変換します。 iTM本体からデータ出力したとき、またはWeb遠隔管理機能からデータをダウンロードしたとき、 同時に保存されます。 CSV形式に変換が必要な出力データは、以下のとおりです。 • •履歴データ • •Energy•Navigator• • エネルギーデータ• • 管理点データ• • 消し忘れデータ• • 設定温度乖離データ データ出力のデータフロー図 データ出力 フォルダ コピー USBメモリ イーサネット Webから ダウンロード 解凍 パソコン フォルダ ・DBファイル ・CSV出力ツール DBコンバータ 起動 読込み データ変換 CSVファイル 読込み CSV 出力ツール CSVファイル Excelなどの 市販ソフト 圧縮ファイル Web機能 iTM CSV出力ツール起動時、エラーメッセージが表示される場合は、 14-１•サービスを依頼される前に：＜CSV出力ツールについて＞をご覧ください。NOTE
出力データ変換手順
出力したデータをCSV形式に変換し、データを確認するまでの手順について説明します。 iTMでの作業 １．データを保存します。※ ※•Web遠隔管理(現地設定機能)を使用している場合は、• Webブラウザを介して圧縮形式(.zip)でパソコンに• 保存することができます。• 圧縮ファイルを解凍してから、3.の処理を行って• ください。 パソコンでの作業 ２．データ出力したUSBメモリをパソコンに接続し、• フォルダをコピーします。 ３．フォルダ内のCSV出力ツールを起動し、データを• 変換します。 •• 次ページ• データ変換をご覧ください。 ４．CSVファイルをExcelなどで読み込み、確認します。データ変換
1.•iTMから出力したデータをパソコンで開きます。 (1) • •フォルダ名は、出力データによって変わります。NOTE
2.•(1)•のCSVOutputTool.exe•をダブルクリックするとCSV出力ツールが起動し、データの変換を 開始します。データ変換中は、以下のCSV出力ツール画面が表示されます。 (2) データ変換を中止したい場合は、(2)•キャンセルボタンをクリックします。3.•「ファイルを保存しました」と情報画面が表示されたら終了です。 (3) ファイル名を確認した後、(3)•OKボタンをクリックして、情報画面を閉じます。 4.•フォルダの中にCSV形式のファイルが保存されます。 • •保存されるCSVファイル名は、出力データによって変わります。 • •年月日の順序は、出力したiTMのロケール設定・タイムゾーン設定・夏時間設定の日付表示 形式になります。 • •保存されたCSVファイルの下記内容は、データ出力したiTMのロケール設定の日付表示形式に なります。 ・言語 ・文字コード ・日付の書式 ・時刻の書式 ・摂氏／華氏• ・小数点／ＣＳＶ区切り記号
NOTE
7-3 各機能の設定データ出力
iTMにはさまざまな機能があり、それぞれに設定が必要となります。それらの現在の設定を• 確認したい場合には、設定一括出力機能を使用してCSVファイルを保存すれば、• パソコンを使用して確認が可能になります。出力の手順を説明します。• • 本機能で出力される設定は下表とおりです。 ＜設定一括出力内容＞ 機能 出力内容 スケジュール制御 スケジュール制御に登録されているプログラムの設定内容Schedule.csv 連動制御 連動制御に登録されているプログラムの設定内容Interlock.csv 緊急停止制御 緊急停止に登録されているプログラムの設定内容EmergencyStopCtrl.csv 自動冷暖切換 自動冷暖切換に登録されているグループの設定内容AutoChangeOver.csv Temp.•Limit Temp.•Limitに登録されているグループの設定内容TemperatureLimit.csv Sliding•Temp. Sliding•Temp.に登録されているグループの設定内容SlidingTemperature.csv HMO HMOに登録されている管理点の設定内容HtgModeOpt.csvセットバック制御 リカバリ温度・セットバック温度の設定内容Setback.csv
料金按分 現在の月より１３ヵ月間の除外時間帯と夜間割引時間帯の設定内容PwrPrpDis.csv デマンド デマンド制御に登録されているグループの設定内容PowerLimitControl.csv
DESICA省エネ連動 DESICA省エネ連動に登録されているプログラムの設定内容DESICAInterlock.csv
1.•メニューリスト画面の運用管理タブの•(3)•設定一括出力ボタンをタッチします。• • （４-５•メニューリスト画面：運用管理タブ参照）
2.•「設定一括出力のCSVファイルを保存しますか？」という確認ダイアログが表示されるので、 iTM本体にUSBメモリを接続して、(1)•はいボタンをタッチします。保存には1MBあたり• 約2分かかります。 3.•「ファイルを保存しました。」と表示されたら終了です。閉じるボタンをタッチして画面を• 閉じます。 • •各機能のCSVファイルフォーマットについては、• • 付録（５.•設定一括出力CSVファイルフォーマット）をご覧ください。
