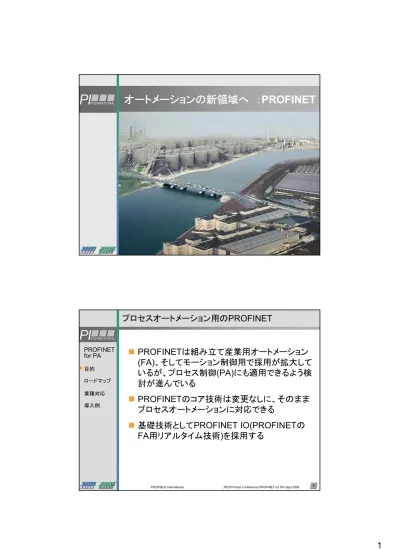

オートメーションの新領域へ ：

PROFINET

PROFINET

for PA

目的

ロードマップ

業種対応

導入例



PROFINETは組み立て産業用オートメーション

(FA)、そしてモーション制御用で採用が拡大して

いるが、プロセス制御

(PA)にも適用できるよう検

討が進んでいる



PROFINETのコア技術は変更なしに、そのまま

プロセスオートメーションに対応できる



基礎技術として

PROFINET IO(PROFINETの

FA用リアルタイム技術)を採用する

プロセスオートメーション用の

PROFINET



JPO/PI Press Conference/ PROFINET for PA/ Sept 2006 PROFIBUS International

PROFINET

for PA

目的

ロードマップ

業種対応

導入例

プロセスオートメーションの

PROFIBUSシステム

PROFIBUS DP

PROFIBUS PA

PROFIBUS PA

DCS

PA coupler

PA link

ERP

MES

Ethernet

backbone

現場レベルとITレベルで

データ交換をする場合には

プロジェクトごとに対応方法

を考えなくてはいけない



PROFINET

for PA

目的

ロードマップ

業種対応

導入例

PROFINET

ERP

MES

Ethernet

backbone

DCS

HART

PROFIBUS PA

FF

PROFINETと採用するこ

とで、現場レベルとITレベ

ルを含め、全社にまたが

る自由なデータ交換が実

現できる

プロセスオートメーションの

PROFINETシステム



JPO/PI Press Conference/ PROFINET for PA/ Sept 2006 PROFIBUS International

PROFINET

for PA

目的

ロードマップ

業種対応

導入例

診断データと設定データを階層を越えてアクセス

温度

従来の

I/O機器

& HART

PROFIBUS PA 31.25 Kbit/s

流量

圧力

ポジショナ

レベル

PN/PAリンク

モータスタータ

ドライブ

ポジショナ

エンジニアリングステーション

/

オペレータステーション

ET 200iSP

診断機能

&

コミッショニング

PROFINET

PROFIBUS DP

RS 485用本安

危険場所では

max. 1.5 MBit/s

DCS



PROFINET

for PA

目的

ロードマップ

業種対応

導入例

PROFINET – FAで必要とされる機能

Interbus

Integration

PROFIBUS

Integration

フィールドバス

統合

I

フィールドバス

統合

II

MES

無線LAN

プロセス

オートメーション

分散型

オートメーション

ネットワーク

設置

&

ネットワーク

管理

テスト

+

認証

リモート

IO

リアルタイム

通信

Data

Security

列車

アプリケーション

モーション

コントロール

PROFIsafe

WEB統合

データ

セキュリティ



JPO/PI Press Conference/ PROFINET for PA/ Sept 2006 PROFIBUS International

PROFINET

for PA

目的

ロードマップ

業種対応

導入例

フィールドバス

統合

I

リモート

IO

リアルタイム

通信

WEB統合

分散型

オートメーション

ネットワーク

設置

&

ネットワーク

管理

PAシステム

要求

…..

MES

PROFINET - PAで必要とされる機能

システム構築&

エンジニアリング

無線LAN

フィールドバス

統合

II

システム

冗長化

メディア

冗長化

PA機器

プロファイル

追加

PA

アプリケーション

プロファイル

テスト

+

認証

_{セキュリティ}

データ



PROFIsafe

PROFINET

for PA

目的

ロードマップ

業種対応

導入例

PROFINETによるフィールドバス統合

Fieldbus 統合 I

Fieldbus 統合 II

PROFIBUS

Interbus

PROFIBUS PA

HART

FF H1

CC- Link

ガイドライン



マッピングモデル

 エンジニアリング

Fieldbus 統合 II

参加メンバー



ABB



B+W



E+H



HMS



Hilscher



ifak



P+F



Phoenix



Siemens



…

2002

5.2005

2006年7月

2006年12月

2007年

AS-i

2006年4月







DeviceNet

2006年9月

JPO/PI Press Conference/ PROFINET for PA/ Sept 2006 PROFIBUS International

PROFINET

for PA

目的

ロードマップ

業種対応

導入例

“DCSの要求”に対するワーキンググループ(WG)

“

DCSに対する要求”のWGが設立され、このWGが

あらゆるプロセスオートメーション技術対応の中心と

なる



本WGはABBとSiemensの2名のスペシャリストにより

コーディネイトされる



“システムの冗長化”、“タイムスタンプ”、“時間同期”な

どのトピックスは本WGで直接検討される

他のWGに対する要望と共同目標はWG内でまとめら

れ、その結果はシステムの整合性を保つためにさらに

検討が加えられる



PROFINET

for PA

目的

ロードマップ

業種対応

導入例

WGのPAスペシャリストはこれから数年PROFINET

プロジェクトに集中的に専念する。プロジェクトの内容

が最終的に決定した後、その途中で達成されたス

テップについては継続的に発表される。

今のところ、

PA対応機能が最終的に完成するのは、

2008年から2009年と予定である。



ただし、PA対応機能が発表されていない現在でも、

PROFINETは、プロセス産業の上流工程と下流工程の多

くのアプリケーションで使用されている。

DCSに対する要求



JPO/PI Press Conference/ PROFINET for PA/ Sept 2006 PROFIBUS International

PROFINET

for PA

目的

ロードマップ

業種対応

導入例

アプリケーション

プロファイル

アプリケーション

プロファイル

ドライブ

/ MC

PROFIdrive

ドライブ

/ MC

PROFIdrive

工場

オートメーション

工場

オートメーション

安全バス

PROFIsafe

安全バス

PROFIsafe

プロセス

オートメーション

プロセス

オートメーション

/ 2008

/ 2005

カバー領域の拡大

2003



PROFIBUSは単独ですべての主要アプリケーションをカバーしている

PROFIBUS

PROFIBUS

PROFINET



PROFINETはカバーするアプリケーションエリアを2008年までかけて、徐々に拡大

していく予定である



PROFINET

for PA

目的

ロードマップ

業種対応

導入例

PROFINETはPAに適合する

+

+

+

+

エネルギー

++

++

++

+++

電子・半導体

++

+

+

+++

紙パルプ

++

+

+

+++

鉱山・金属

+++

+++

+++

+++

食品・飲料

+++

+++

+++

++

化粧品

++

++

++

++

医薬品

++

+

+

++

上下水

+

++

+

+

化学

+

+

+

+

石油精製・ガス

PROFINET

適合性

2005

IT統合の

要求

技術更新

サイクル

上下流工程

の重要性

業種



JPO/PI Press Conference/ PROFINET for PA/ Sept 2006 PROFIBUS International

PROFINET

for PA

目的

ロードマップ

業種対応

導入例

PA産業でのPROFINETアプリケーション例

マッシュルーム栽培

食品・飲料

タバコ工場

(ブレンド)

食品・飲料

タバコ工場

(上流)

食品・飲料

食品・飲料

製造・物流

食品・飲料

パン製造

タバコ製造

食品・飲料

食品・飲料

葉巻製造

食品・飲料

梱包

食品・飲料

食品添加物



PROFINET

for PA

目的

ロードマップ

業種対応

導入例

化粧品

充填・梱包

化粧品

シャンプー製造

建築材料

物流

建築材料

再生、ブレンド、

原料ミル

漆喰製造

建築材料

レンガ製造

建築材料

食品・飲料

マッシュルーム製造

食品・飲料

チョコレート製造

チョコレート製造

食品・飲料

PA産業でのPROFINETアプリケーション例



JPO/PI Press Conference/ PROFINET for PA/ Sept 2006 PROFIBUS International

PROFINET

for PA

目的

ロードマップ

業種対応

導入例

化学

ボトル充填

上下水道

水質管理

上下水道

水質管理

紙パルプ

エネルギー管理

金属

スチール製造

金属

物流・倉庫

公共

ガス検知

公共

Building autom. &

Pharma prod.

エネルギー

風車

PA産業でのPROFINETアプリケーション例



PROFINET

for PA

目的

ロードマップ

業種対応

導入例

PROFIBUS と PROFINETの強みは、非常に幅広い

アプリケーションをカバーできる点にある

PA業界の要望に対応することは、PROFIBUSとPROFINETに

とって単に設置ノード数以上の意味がある:



例；PROFIBUS PA機器は2005年末までに50万台出荷さ

れたが、PA業界全体では280万台ものPROFIBUS機器を採用

成功の要因

IO-Link

PROFIBUS PA

PROFIBUS PA

PROFIsafe

PROFIdrive

PROFIdrive

IO-LinkPROFIsafe

PROFIBUS

PROFINET

PROFIBUS

PROFINET

JPO/PI Press Conference/ PROFINET for PA/ Sept 2006 PROFIBUS International

PROFINET

for PA

目的

ロードマップ

業種対応

導入例

We start and keep you in the loop!

プロフィバス協会はプロセスオートメーションへの

PROFINETの採用について、以下の点を約束します。



PROFIBUS・PROFINETの技術的優位性の証明



さらなるアプリケーション範囲の拡大とお客様の利

益の増大



私たちの会員会社の製品の魅力の増大

これからも新しい情報をお届けします。

ご期待ください。
