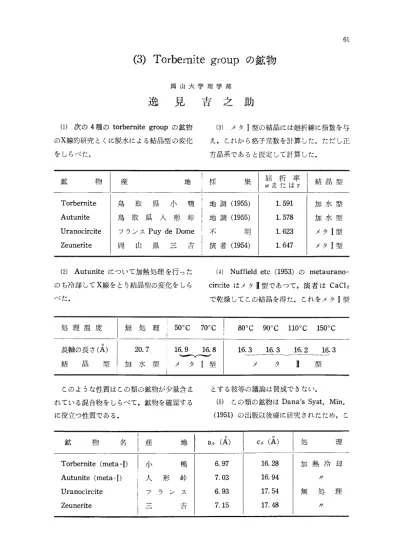

61
(
3
)To
r
b
e
r
ni
t
eg
r
o
up
の鉱物
岡 山 大 学 理 学 部
逸
見
昔
之
助
(1) 次 の
4
種 の
t
O
r
be
r
ni
t
egr
o
up
の鉱物 (3) メ タ Ⅰ型 の結 晶 には廻折線 に指 数 を与
のⅩ線 的研究 と くに脱水 に よ る結 晶型 の変 化 え, これか ら格子 常数 を計算 した. ただ し正
を し らべ た. 万 晶系 で あ る と仮定 して計算 した.
鉱
物
産 地 採 集
a
屈折
)
または
率
γ
結 晶 型
(2)
Aut
uni
t
e
について加熱 処理 を行 った (4)
Nuf
f
i
e
l
de
t
c
(
1
9
5
3
)
の
me
t
aur
anO-の ち冷却 して Ⅹ線 を と り結 晶型 anO-の変 化 を しら
c
i
r
c
i
t
e
はメ タ 甘型 で あっ て,演 者 は
CaC1
2
べ た. で乾燥 して この結晶 を得 た. これ をメ タ Ⅰ型
この よ うな性質 は この類 の鉱物 が少量含 ま とす る彼等 の議 論 は賛成 で きない.
れてい る混合物 を しらべ て,鉱物 を確 認す る (5) この類 の鉱物 は
Dana′
sSys
t
.Mi
n.
6
2
逸 見 吉 之 助 :
To
b
e
r
ni
t
egr
o
u
p
の鉱物
冒 ; } 完
鳥 :
i
s
i
.
.
:
5
g
A
Fe
Cu
Ca
Ba
O
O
o
0
0.
B
O
A
0
.
9
6
A
0
.
9
9
A
1
.
35
A
陽 イ オ ン
イ オ ン 半 径
㌍
O｡A
l
H
K
NH
4
(
)
⊂
〉
1
.
2
7
A
1
.
3
3
A
P
メ タⅠ型
A
Sメ タ Ⅰ型
*
*
*
70
cd
*
9
.
0
4*
*
9.
0
8*
*
8
.
8
0*
8
.
8
5*
*
*
文 献 に よる値
** 天然 の存 在 は知 られ てい ない
の機会 に文献 を集 めて整理 して見 た. の長軸 の長 さはや ゝ過 大 で あ る.
一般 的傾 向 として,陽 イオ ンの半径 の大 き
いほ ど乾燥 型 の結晶 を と りやす く, また同 じ
型 の結 晶で は陽 イオ ン半径 の大 きいほ ど長軸
の長 さが大 で あ る. ただ し
,Fe,Cu
お よ び
一価 の陽 イオ ンを含 む燐酸塩 の メ タ Ⅰ型結晶
(6) この groupの鉱物 名 にメ タを冠 す る
こ とには不都合が 多いので全 部省略 し,必要
に応 じて,例 え ば
aut
uni
t
e(
me
t
a-
I
) の 如
く記載す るこ とを提 唱す る.
質 疑 応 答
片山 (東大)ゼノタイムのでるところ (岡山県桐谷鉱山)の重鉱物以外の組成はどんなか.
逸見 大分部黒雲母と石英で,長石がすこしある.
