EHE-GBS01 ハードウェアユーザーマニュアル Rev03

EHE-GBS01

ハードウェアユーザーマニュアル

履歴

日付 版数 内容

16/06/29 01 初回リリース 16/07/01 02 メールアドレス修正

目次

1.

はじめに ... 4

2.

安全上のご注意 ... 4

3.

内容物 ... 11

4.

概要 ... 12

5.

EHE-GBS01 機能 ... 13

5.1. ブロック図... 13 5.2. 基板外観 ... 14 5.3. 電源システム ... 15 5.4. 電源投入 ... 16

5.5. Program & MODE スイッチ ... 17

5.6. コンフィギュレーション ... 18 5.6.1. Mcs ファイルを使用したコンフィギュレーション ... 19 5.6.2. Bit ファイルを使用したコンフィギュレーション ... 23 5.7. USB UART ... 24 5.8. ステータス LED ... 25 5.9. FAN&ヒートシンク ... 26 5.10. HW/SW スイッチ ... 27 5.11. イコライザバイパススイッチ ... 28 5.12. リクロッカバイパススイッチ ... 29 5.13. TEST スイッチ ... 30 5.14. LED ... 32 5.15. TEST ピン ... 34 5.16. 拡張コネクタ ... 36

付録 A ：製品仕様 ... 38

付録 B ：基板寸法 ... 39

1.

はじめに

このたびは本製品をご購入頂き誠にありがとうございます。本製品は Xilinx 社製の FPGA の評価 基板として使用することができます。また、GUI を使用することで、MACOM 社製のデバイスの評 価を行うことができます。このドキュメントは、EHE-GBS01 の使用方法を説明しています。本製品 を使用する前にこのドキュメントをよくお読みください。また、標準機能として本製品を SDI to SDI コンバータ(以降 GearBox と呼ぶ)として使用することできます。GearBox 機能については、別資料 「GearBox_Reference Guide」を参照してください。

2.

安全上のご注意

本製品を安全にお使いいただくために、下記に守っていただきたい事項を示しています。 その表示と図記号の意味は次のようになっています。 本書中のマーク説明 人が死亡する、または重傷を負う可能性が想定される内容 を示しています。 人が傷害を負う可能性が想定される内容、および物的障 害のみの発生が想定される内容を示しています。 以下のマークは、この文書に記載されている注意事項を示し、分類するために使用されていま す。 火災の原因になります。 感電の原因となります。 電源スイッチをオフにします。 製品がぬれないようにしてください。 製品を分解しないでください。 これを実行しないでください。

WARNING

CAUTION

WARNING

電源 ●挿込口が 2 つ以上ある壁の電源コンセントなどに他の電気製品の AC アダ プタ等を挿し込む場合は、合計の電流値が電源コンセントの最大値を超え ないよう注意してください。火災、感電、故障の原因となります。 ●電源コードを傷つける、破損する、加工する、無理に曲げる、引っ張る、ねじ る、束ねるなどしないでください。火災、感電の原因となります。また、重い 物をのせる、または加熱すると電源コードが破損し、火災、感電の原因とな ります。 ●本製品の電源コードは、たこ足配線にしないでください。たこ足配線にする と、テーブルタップなどが過熱、劣化し、火災の原因となります。 ●電源コードは必ず本製品に添付のものをお使いください。また、本製品に添 付の電源コードは他の製品に使用しないでください。火災、感電、故障の原 因となります。 ●電源コードにものをのせる、または布をかけるなどしないでください。過熱し、 ケースや電源コードの被覆が溶けて火災、感電の原因となります。 ●電源コードは風通しの悪い狭い場所(収納棚や本棚の後ろなど)に設置しな いでください。過熱し、火災や破損の原因になることがあります。電源コード は、容易に抜き挿し可能な電源コンセントに挿し込んでください。

こんなときは

●万一、煙が出ている、変なにおいがするなどの異常状態のまま使用すると、 火災、感電の原因となります。すぐに本製品の電源コードをコンセントから 抜いてください。煙が出なくなるのを確認してから、本書末尾に記載のお問 い合わせ先にご連絡ください。お客様による修理は危険ですから絶対にお やめください。 ●本製品を水や海水につける等、濡らさないでください。万一、濡らした場合 は、すぐに本製品の電源コードをコンセントから抜いて本紙末尾に示すお問 い合わせ先にご連絡ください。そのまま使用すると火災、感電、故障の原因 となることがあります。 ●電源コードが傷んだ(芯線の露出・断線など)状態のまま使用すると火災、感 電の原因となります。すぐに本製品の電源コードをコンセントから抜いて本 紙末尾に示すお問い合わせ先にご連絡ください。 ●万一、本製品を落とす、または破損した場合は、すぐに本製品の電源コード をコンセントから抜いて本紙末尾に示すお問い合わせ先にご連絡ください。 そのまま使用すると、火災、感電の原因となることがあります。

禁止事項

●本製品を分解・改造しないでください。火災、感電、故障の原因になります。 ●濡れた手で本製品を操作または接続するなどしないでください。感電の原 因となります。

その他注意事項

●本製品のそばに花瓶、植木鉢、コップ、化粧品、薬品や水の入った容器、ま たは小さな金属類を置かないでください。こぼれて本製品に入った場合、火 災、感電、故障の原因となることがあります。 ●ふろ場や加湿器のそばなど、湿度の高いところでは設置及び使用はしない でください。火災、感電、故障の原因となることがあります。

CAUTION

設置場所

●直射日光の当たるところや、ストーブ、ヒータなどの発熱機のそばなど、温 度の高い所に置かないでください。本製品の温度が上がり、火災の原因と なることがあります。 ●温度変化の激しい場所(クーラーや暖房機のそばなど)に置かないでくださ い。本製品に結露が発生し、火災、感電、故障の原因となることがありま す。 ●調理台のそばなど油飛びや湯気が当たるような場所、ほこりの多い場所に 置かないでください。火災、感電、故障の原因となることがあります。 ●ぐらついた台の上や傾いた所など、不安定な場所に置かないでください。 また、本製品の上に重い物を置かないでください。バランスがくずれて倒れ る、または落下してけがの原因となることがあります。 ●本製品を重ね置きしないでください。重ね置きするとショートし、火災、感電、 故障の原因となることがあります。

電源

●本製品の電源プラグはコンセントに確実に挿し込んでください。抜くときは、 必ず電源プラグをもって抜いてください。電源コードを引っ張るとコードが傷 つき、火災、感電の原因となることがあります。 ●本製品の電源プラグをコンセントの間のほこりは、定期的に取り除いてくだ さい。火災の原因となることがあります。 ●移動させる場合は、本製品の電源コードをコンセントから抜き、外部の接続 線を外したことを確認の上、行ってください。コードが傷つき、火災、感電の 原因となることがあります。 ●長時間ご使用にならないときは、安全のため必ず本製品の電源コードをコ ンセントから抜いてください。

禁止事項

●本製品に乗らないでください。火災、感電、故障の原因となることがありま す。 ●雷が鳴り出したら電源コードに触れないでください。感電の原因となることが あります。 ●FAN に指やものを入れないでください。けがや故障の原因となります。

その他の注意事項

●本製品は動作中に高温になる場合があります。本製品に触れると火傷を負 う可能性があるためご注意ください。

☞お願い

設置場所 ●本製品を安全に正しくお使いいただくために、次のような場所への設置は避けてください。 ・振動が多い場所 ・気化した薬品が充満した場所や、薬品に触れる場所 ・ラジオやテレビなどのすぐそばや、強い磁界を発生する装置が近くにある場所 ・その他、電子レンジ、スピーカ、蛍光灯、電気こたつ、インバータエアコン、電磁調理器の近く など

3.

内容物

内容物 数量 基板一式 1 AC アダプタ一式 1 USB[mini-B]ケーブル 1 EHE-GBS01 ハードウェアユーザーマニュアル 1

4.

概要

EHE-GBS01 は HD/3G/6G/12G-SDI の入力および出力を行い、様々な評価を可能としています。 本基板には以下のデバイスを搭載しています。

Cable Equalizer …MACOM M23544G-14 Reclocker …MACOM M23145G-14 Cable Driver …MACOM M23428G-33 FPGA …Xilinx XCKU035-1FBVA900C BNC Connector …Samtec BNC7T-J-P-GN-ST-EM1

FPGA の GTH トランシーバーと MACOM 社製のデバイスが接続されています。 FPGA にはパラレル NOR フラッシュである「JS28F00AM29EWHA」を搭載しており、 JTAG から ROM を書き換えることが可能です。

標準仕様として、FPGA には各フォーマットに対応した GearBox 機能が実装されています。 詳細は別資料「GearBox_Reference Guide」を参照してください。

その他の機能は以下の通りです。

 DDR4 である Micron 社製の「MT40A512M16JY-083E:B」を搭載。  USB-UART 通信用に、Silicon Labs 社製の「CP2103GM」を搭載。  EEPROM である Microchip 社製の「24LC128T-I/SN」を搭載。

5.

EHE-GBS01 機能

5.1. ブロック図

Figure 5-1 ブロック図 FPGA XCKU035-1FBVA900C イコライザ M23544G イコライザ M23544G イコライザ M23544G イコライザ M23544G リクロッカ M23145G リクロッカ M23145G リクロッカ M23145G リクロッカ M23145G ドライバ M23428G ドライバ M23428G ドライバ M23428G ドライバ M23428G ドライバ M23428G DDR4 MT40A512M16JY-083E:B DDR4 MT40A512M16JY-083E:B DDR4 MT40A512M16JY-083E:B DDR4 MT40A512M16JY-083E:B パラレルNORフラッシュ JS28F00AM29EWHA JTAGコネクタ 87831-1420 SPI SPI SPI CH1_SDI_p/n IN CH1 IN CH2 IN CH3 IN CH4 Loop Back OUT CH1 OUT CH2 OUT CH3 OUT CH4 CH2_SDI_p/n CH3_SDI_p/n CH4_SDI_p/n LP_BK_SDI_p/n CH1_SDO_p/n CH2_SDO_p/n CH3_SDO_p/n CH4_SDO_p/n SPI USB UART CP2103GM MODEスイッチ 195-8MST USB UART

Program & MODEスイッチ 195-4MST FANコネクタ 22-04-1031 SENS EEPROM 24LC128T-I/SN I2C ステータスLED 553-0212F x2 TESTピン (16Bit) DSP02-010-431G x2 イコライザバイパススイッチ 218-4LPST リクロッカバイパススイッチ 218-4LPST HW/SWスイッチ 218-4LPST TESTスイッチ (8Bit) 218-8LPST LED (8Bit) PY1111C-TR x8 To M23544 To M23145 To M23544/M23145/M23428 USB-miniBコネクタ MUSB-05-S-B-SM-A miniUSB Connector MUSB-05-S-B-SM-A 温度センサ TMP451 I2C

5.2. 基板外観

Figure 5-2 基板外形 1. FPGA XCKU035-1FBVA900C 2. DDR4 3. パラレル NOR フラッシュ 4. JTAG コネクタ 5. イコライザ M23544 6. リクロッカ M23145 7. ドライバ M23428 8. HD/3G/6G/12G BNC コネクタ 9. ジッター減衰クロック 10. USB-UART 変換 11. USB-miniB コネクタ 12. Program & MODE スイッチ 13. HW/SW スイッチ 14. イコライザバイパススイッチ 15. リクロッカバイパススイッチ 16. EEPROM 17. 温度センサ 18. ステータス LED 19. FAN コネクタ 20. TEST スイッチ 21. LED 22. TEST ピン 23. 拡張コネクタ 1 24. 拡張コネクタ 2 25. DC ジャック DC 12V Input 1ch Outpu t 1ch Loop Ba ck (1ch) Input 2ch Input 3ch Input 4ch Outpu t 2ch Outpu t 3ch Outpu t 4ch 1 8 5 6 2 3 9 13 16 22 19 4 21 12 ※FANの下はFPGA 7 17 15 23 24 20 14 18 10 11 25

5.3. 電源システム

Figure 5-3 電源構成 DC JACK DC 12V VCCINT_0.95VLTM4628 MGTAVCC_1.0V LTM4624 MGTAVTT_1.2V LTM4624 VCCAUX_1.8V LTM4624 VCC_3.3V TPS54320 VCC_1.8V TPS54320 VCC_2.5V TPS54620 1.2V_DDR4 VTT_0.6V VREF_0.6V LTC3634 FPGA(VCCINT) FPGA(MGTAVCC) FPGA(MGTAVTT) FPGA(VCCAUX) FPGA(MGTVCCAUX) FPGA(VCCO) パラレルNORフラッシュ FPGA(VCCO) FPGA(VCCO) イコライザ/リクロッカ/ドライバ DDR(VPP) DDR(VDD/VDDQ) 0.95V/12A 1.8V/2.5A 1.0V/1.2A 1.2V/0.5A 3.3V/0.5A 1.8V/1.5A 2.5V/3.0A 1.2V/1.7A 0.6V_VREF/0.4A 0.6V_VTT/0.003A DDR(VREFCA) DDR(VTT) EN EN EN EN EN EN EN PGOOD PGOOD PGOOD PGOOD

5.4. 電源投入

電源を投入する場合は、CN15 に AC アダプタを接続してください。 基板に電源が投入されると LED20 が点灯します。 Figure 5-4 DC ジャック 注意：プラグを接続すると、すぐに電源がオンになります。 注意：付属の AC アダプタを使用してください。 注意：プラグは 2.1mm 内径、5.5mm 外形。

DCジャック

CN15

Power LED

LED20

5.5. Program & MODE スイッチ

SW5 および SW6 は Program スイッチまたは MODE スイッチとして動作します。 MODE スイッチの動作は別資料「GearBox_Reference Guide」を参照してください。

SW5 の 1pin-2pin はパラレル NOR フラッシュの上位 Bit に接続されています。

スイッチを切り替えることによって、電源起動時のコンフィギュレーションを行う領域を選択し、 ROM を書き込む領域も選択します。

Figure 5-5 Program & MODE スイッチ

Table 5-1 パラレル NOR フラッシュ SW5 パラレル NOR フラッシュ 1pin 2pin OFF OFF プログラム領域 1 を選択 OFF ON プログラム領域 2 を選択 ON OFF プログラム領域 3 を選択 ON ON プログラム領域 4 を選択 O N O N

1 2 3 4

1 2 3 4 5 6 7 8

SW5

SW6

MODEスイッチ

Programスイッチ

5.6. コンフィギュレーション

コンフィギュレーションには次の 2 通りの方法があります。  Mcs ファイルを使用したコンフィギュレーション  Bit ファイルを使用したコンフィギュレーション 両方とも、プラットフォームケーブル USB II と®VIVADO のソフトウェアが必要のため、あらかじめ準 備してください。推奨される®VIVADO バージョンは 2015.3 以上です。 Figure 5-6 JTAG コネクタ Figure 5-7 JTAG コネクタピン配 注意: ®VIVADO は Xilinx 社の商標です。 JTAGコネクタ CN10 CN10 13 11 9 7 5 3 1 14 12 10 8 6 4 2 GND GND GND GND GND GND GND NC NC TDI TDO TCK TMS Vref

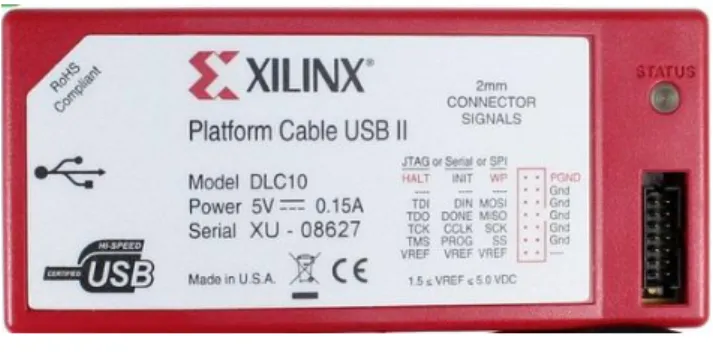

Figure 5-8 プラットフォームケーブル USB II 次に、2 つのコンフィギュレーション方法を説明します。 ユーザーが Bit ファイルまたは Mcs ファイルを生成していることを前提としています。

5.6.1.

Mcs ファイルを使用したコンフィギュレーション

Mcs ファイルを使用したコンフィギュレーションは、パラレル NOR フラッシュにデータを書き込むた め、電源 OFF 後もデータが残ります。ただし、Bit ファイルよりも書き込み時間は長くなります。 以下は Mcs ファイルを書き込む手順です。

1. ®VIVADO の“Open Hardware Manager”を選択。

2. “Open target”の“Auto connect”を選択。

Figure 5-10 Open target

3. “xcku035_0”が表示されるので、右クリックし“Add Configuration Memory Device”を選択。

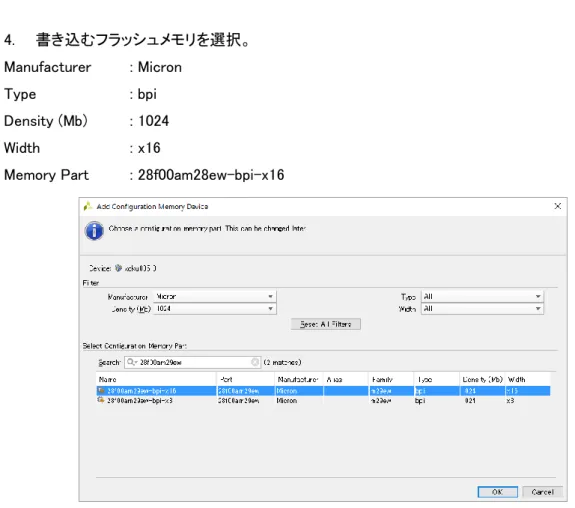

4. 書き込むフラッシュメモリを選択。 Manufacturer : Micron

Type : bpi Density (Mb) : 1024 Width : x16

Memory Part : 28f00am28ew-bpi-x16

Figure 5-12 Memory Device Selection

5. ダイアログボックスが表示されるので“OK”を選択。

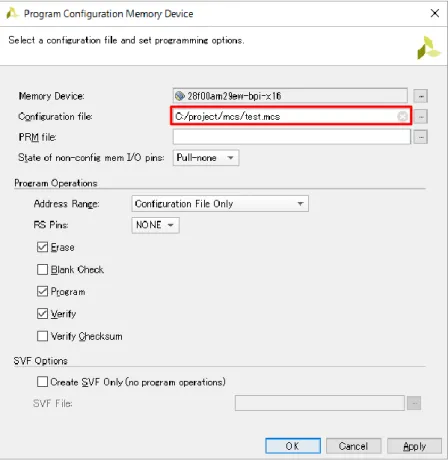

6. Mcs ファイルを次のように設定。

Configuration file : ユーザーが生成した Mcs ファイルを選択 State of non-config mem I/O pins : Pull-none

Address Range : Configuration File Only

RS Pins : NONE Check  Erase  Program  Verify 「OK」を選択すると Mcs ファイルは、フラッシュメモリに書き込まれます。

5.6.2.

Bit ファイルを使用したコンフィギュレーション

Bit ファイルを使用したコンフィギュレーションは FPGA に直接データを書き込むため、書き込み時 間が短くなります。ただし、データは電源オフ後に消えます。

以下は 5.6.1 の 2. “Auto connect”を選択後の Bit ファイルを書き込む手順です。

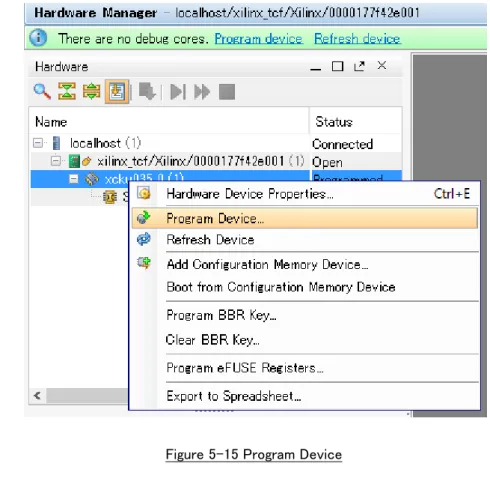

1. “xcku035_0”を右クリックし“Program Device”を選択。

Figure 5-15 Program Device

2. “Bitstream file”にユーザーが生成した Bit ファイルを選択。

5.7. USB UART

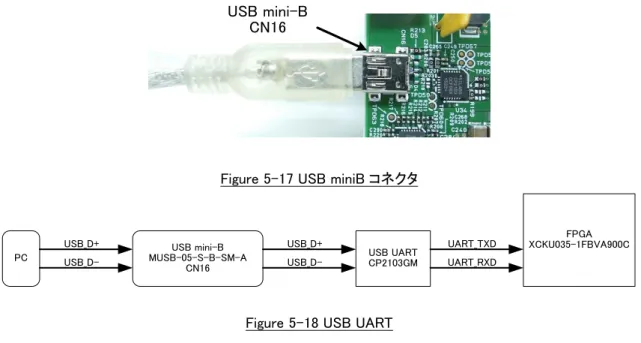

PC と miniUSB（CN16）を接続することにより、ユーザーは、FPGA へのアクセスを行うことができま す。ユーザーが FPGA プロジェクトをカスタマイズすることにより、FPGA の制御を追加することが 可能です。USB-UART 変換である CP2103GM は USB2.0 をサポートしています。

GearBox としての機能は「GearBox_Reference Guide」を参照してください。

Figure 5-17 USB miniB コネクタ

Figure 5-18 USB UART

注意: CP2103GM のドライバが必要な場合はメーカーのサイトよりダウンロードしてください。 USB mini-B CN16 USB mini-B MUSB-05-S-B-SM-A CN16 USB UART CP2103GM USB_D-FPGA XCKU035-1FBVA900C USB_D+ UART_RXD UART_TXD PC USB_D-USB_D+

5.8. ステータス LED

LED1 と LED2 はユーザーが FPGA プロジェクトをカスタマイズすることにより、目的に合わせた機 能することができます。

Figure 5-19 ステータス LED

Figure 5-20 ステータス LED 回路図

Table 5-2 ステータス LED と FPGA ピン対応 ステータス LED FPGA ピン RED0 AK16 YELLOR1 AK18 GREEN0 AK15 GREEN1 AK17 GearBox の標準仕様として、基板のステータスを表示しています。 詳細は「GearBox_Reference Guide」参照してください。

RED0

GREEN0

GREEN1

YELLOW1

LED1

LED2

2.5V RED0 GREEN0 GREEN1 YELLOW1 LED1 LED2 FPGA XCKU035-1FBVA900C Bank64 2.5V

5.9. FAN&ヒートシンク

本基板では、FAN＆ヒートシンクにより FPGA の放熱を行っています。 また、FAN の電源は、CN13 から供給されます。 Figure 5-21 FAN&ヒートシンク Table 5-3 FAN のピン配 ピン 機能 1 GND 2 +12V 3 SENS 4 OPEN FANコネクタ CN13 1PIN 2PIN 3PIN 4PIN FAN ヒートシンク

5.10. HW/SW スイッチ

MACOM 社製デバイスは、HW モードと SW モードを持っています。 HW モードは、MACOM 社製デバイスの設定は基板上のピンの状態で決定します。ただし、SPI が 無効になります。 SW モードは、MACOM 社製デバイスが SPI によって設定されます。これらのモ ードの変更は、SW1 によって行われます。GUI を使用する場合は OFF、そうでない場合は ON に設 定することを推奨します。 Figure 5-22 HW/SW スイッチ Table 5-4 HW/SW スイッチ ピン デバイス ON/OFF 機能 1 イコライザ(M23544) OFF SW モード ON HW モード 2 リクロッカ(M23145) OFF SW モード ON HW モード 3 ドライバ(M23428) OFF SW モード ON HW モード 4 未使用 - -

イ

コ

ラ

イ

ザ

リ

ク

ロ

ッ

カ

ド

ラ

イ

バ

未

使

用

HWモード

SWモード

5.11. イコライザバイパススイッチ

SW2 は、M23544 のイコライザとリクロッカをバイパスする機能です。これは HW モードの場合のみ 有効です。通常は ON に設定してください。 Figure 5-23 イコライザバイパススイッチ Table 5-5 イコライザバイパススイッチ ピン チャンネル ON/OFF 機能 1 イコライザ(CH1) OFF イコライザとリクロッカをバイパス ON 通常動作 2 イコライザ(CH2) OFF イコライザとリクロッカをバイパス ON 通常動作 3 イコライザ(CH3) OFF イコライザとリクロッカをバイパス ON 通常動作 4 イコライザ(CH4) OFF イコライザとリクロッカをバイパス ON 通常動作 注意: このページのリクロッカは、M23544 です。M23544 は、イコライザとリクロッカを持っていま す。 1CH 2CH 3CH 4CH イコライザバイパス 通常動作

5.12. リクロッカバイパススイッチ

SW3 はリクロッカをバイパスします。これは HW モードの場合のみ有効です。 通常は ON に設定してください。 Figure 5-24 リクロッカバイパススイッチ Table 5-6 リクロッカバイパススイッチ ピン チャンネル ON/OFF 機能 1 リクロッカ(CH1) OFF リクロッカをバイパス ON 通常動作 2 リクロッカ(CH2) OFF リクロッカをバイパス ON 通常動作 3 リクロッカ(CH3) OFF リクロッカをバイパス ON 通常動作 4 リクロッカ(CH4) OFF リクロッカをバイパス ON 通常動作 リクロッカバイパス 通常動作 1CH 2CH 3CH 4CH

5.13. TEST スイッチ

ユーザーが FPGA プロジェクトをカスタマイズすることにより、スイッチ入力として使用することが可 能です。 Figure 5-25 TEST スイッチ Figure 5-26 TEST スイッチ回路図

Low

High

Bi

t0

Bi

t1

Bi

t2

Bi

t3

Bi

t4

Bi

t5

Bi

t6

Bi

t7

FPGA Input

1.8V Bit0 Bit1 Bit2 Bit3 Bit4 Bit5 Bit6 Bit7 O N 1 2 3 4 5 6 7 8 GND FPGA XCKU035-1FBVA900C Bank66 1.8V

Table 5-7 SW 入力と FPGA ピン対応 SW FPGA ピン Bit0 G19 Bit1 F19 Bit2 G14 Bit3 F14 Bit4 H18 Bit5 H17 Bit6 J14 Bit7 H14

5.14. LED

ユーザーが FPGA プロジェクトをカスタマイズすることにより、LED の点灯制御することが可能で す。 Figure 5-27 LED Figure 5-28 LED 回路図

LE

D0

Low

High

LED ON

LED OFF

LE

D1

LE

D2

LE

D3

LE

D4

LE

D5

LE

D6

LE

D7

FPGA Output

2.5V LED0 3.3V LED1 LED2 LED3 LED4 LED5 LED6 LED7 Bank64 2.5V Bank65 3.3V FPGA XCKU035-1FBVA900C

Table 5-8 LED 制御と FPGA ピン対応 LED FPGA ピン LED0 Y18 LED1 AE17 LED2 AE18 LED3 AK20 LED4 AA13 LED5 AF12 LED6 Y7 LED7 AA8

5.15. TEST ピン

ユーザーが FPGA プロジェクトをカスタマイズすることにより、観測用の信号として使用することが 可能です。 Figure 5-29 TEST ピン Figure 5-30 TEST ピン回路図 A_TE ST0 A_TE ST1 A_TE ST2 A_TE ST3 A_TE ST4 A_TE ST5 A_TE ST6 A_TE ST7 GND GN D B_TE ST0 B_TE ST1 B_TE ST2 B_TE ST3 B_TE ST4 B_TE ST5 B_TE ST6 B_TE ST7 GND GN D A_TEST0 A_TEST1 A_TEST2 A_TEST3 A_TEST4 A_TEST5 A_TEST6 A_TEST7 GND B_TEST0 B_TEST1 B_TEST2 B_TEST3 B_TEST4 B_TEST5 B_TEST6 B_TEST7 GND A_TEST0 A_TEST1 A_TEST2 A_TEST3 A_TEST4 A_TEST5 A_TEST6 A_TEST7 B_TEST0 B_TEST1 B_TEST2 B_TEST3 B_TEST4 B_TEST5 B_TEST6 B_TEST7 Bank66 1.8V FPGA XCKU035-1FBVA900C TP8 TP9

Table 5-9 TEST ピンと FPGA ピン対応 TEST ピン FPGA ピン A_TEST0 D19 A_TEST1 C19 A_TEST2 A18 A_TEST3 C18 A_TEST4 D18 A_TEST5 A17 A_TEST6 B17 A_TEST7 C17 B_TEST0 F15 B_TEST1 E15 B_TEST2 A15 B_TEST3 D15 B_TEST4 D14 B_TEST5 A14 B_TEST6 B14 B_TEST7 C14

5.16. 拡張コネクタ

CN12 と CN14 に Samtec 社製の ERF8-010-05.0-S-DV-K-TR を実装可能としています。 コネクタと FPGA が各 20 本ずつ接続されています。 Figure 5-31 拡張コネクタ Figure 5-32 拡張コネクタ回路図

CN12

CN14

CN12 CN14 IO_A_1 IO_A_3 IO_A_5 IO_A_7 IO_A_9 IO_A_11 IO_A_13 IO_A_15 IO_A_0 IO_A_2 IO_A_4 IO_A_6 IO_A_8 IO_A_10 IO_A_12 IO_A_14 IO_B_1 IO_B_3 IO_B_5 IO_B_7 IO_B_9 IO_B_11 IO_B_13 IO_B_15 IO_B_0 IO_B_2 IO_B_4 IO_B_6 IO_B_8 IO_B_10 IO_B_12 IO_B_14 IO_A_0 IO_A_1 IO_A_2 IO_A_3 IO_A_4 IO_A_5 IO_A_6 IO_A_7 IO_A_8 IO_A_9 IO_A_10 IO_A_11 IO_A_12 IO_A_13 IO_A_14 IO_A_15 IO_A_16 IO_A_17 IO_A_18 IO_A_20 IO_B_0 IO_B_1 IO_B_2 IO_B_3 IO_B_4 IO_B_5 IO_B_6 IO_B_7 IO_B_8 IO_B_9 IO_B_10 IO_B_11 IO_B_12 IO_B_13 IO_B_14 IO_B_15 IO_B_16 IO_B_17 IO_B_18 IO_B_20 BANK67 1.8V FPGA XCKU035-1FBVA900C BANK48 1.8V 12V 12V GND GND

Table 5-10 拡張コネクタＣＮ12 と FPGA ピン対応 拡張コネクタ CN12 FPGA ピン IO_A_0 C9 IO_A_1 D10 IO_A_2 C8 IO_A_3 D11 IO_A_4 A9 IO_A_5 C11 IO_A_6 A8 IO_A_7 B9 IO_A_8 D13 IO_A_9 B10 IO_A_10 B11 IO_A_11 A10 IO_A_12 A13 IO_A_13 C12 IO_A_14 C13 IO_A_15 A12 Table 5-11 拡張コネクタＣＮ14 と FPGA ピン対応 拡張コネクタ CN14 FPGA ピン IO_B_0 K20 IO_B_1 J20 IO_B_2 F20 IO_B_3 G20 IO_B_4 H21 IO_B_5 J21 IO_B_6 H22 IO_B_7 K21 IO_B_8 C23 IO_B_9 H23 IO_B_10 H24 IO_B_11 C24 IO_B_12 F24 IO_B_13 G24 IO_B_14 K22 IO_B_15 L22

付録 A ：製品仕様

内容 項目 仕様 入出力 入力コネクタ BNC x 4 出力コネクタ BNC x 5 機能制御 DIP スイッチ USB-UART 仕様 電源 DC 7-13.8V 外形 (W)187 x (D)110 mm x (H)47mm 使用環境 温度 : ±0℃～+40℃ 湿度 : 30%～80%(無結露) 注意：外形の(H)はゴム足から FAN 固定ネジまでの高さです。 h=1.5 XCKU035-1FBVA900C (FPGA) H=2.6mm FAN H=10mm ヒートシンク H=15mm 12mm 12mm T=1.6mm h=1.5 H=47mm ゴム足 H=8 ゴム足 H=8 W=187mm

付録 B ：基板寸法

φ 3.5 x7 φ 2.7 x4
