OSS モデルカリキュラムの学習ガイダンス 3. IT 知識体系との対応関係 5-3- 応統合開発環境に関する知識と IT 知識体系との対応関係は以下の通り科目名応用レベル応統合開発環境に関する知識統合開発環境でのカバレジ計測

(1)

5-3-応統合開発環境に関する知識

※

1. 科目の概要

ソフトウェア開発を効率的に進めるために用意されている統合開発環境と様々な外部ツールとの連携を紹介する。また、C 言語やスクリプト言語など他のプログラミング言語の開発環境の構築についても言及する。

2. 習得ポイント

本科目の学習により習得することが期待されるポイントは以下の通り。習得ポイント説明シラバスの対応コマ 5-3-応-1.統合開発環境でのコードカバレジ計測とメトリクス測定カバレジの概念を解説し、統合開発環境でのカバレジ計測の方法を説明する。また、メトリクスについても説明し、プログラムが複雑にならないような考え方を紹介する。 1,2 5-3-応-2.統合開発環境でのリファクタリングリファクタリングの概念を説明し、統合開発環境でのリファクタリング方法を解説する。リファクタリングも単体テストとついになっていることを説明し、コーディング、テスト、リファクタリングの流れを紹介する。 3 5-3-応-3.統合開発環境とバグ管理ツールの連携統合開発環境とバグ管理ツールの連携方法を紹介する。統合開発環境からのバグ登録や_{バグ一覧の取得の方法を解説する。} 4 5-3-応-4.統合開発環境とビルドツールの連携統合開発環境とビルドツールの連携方法を紹介する。統合開発環境でのビルドルール作成_{や、実際のビルド開始方法を説明する。} 5 5-3-応-5.統合開発環境でのWeb開発 WTPの入手先や導入方法、Webコンテナの設定方法、WTPで作成可能なEclipseプロジェクトについて説明し、Webアプリケーションの開発を行う際に必要となる知識について解説する。 6 5-3-応-6.統合開発環境でのGUI開発統合開発環境でのGUIアプリケーション開発について解説する。GUIフレームワーク用のプラグインを導入することで、RAD（Rapid Application Development）環境を構築できることを紹介し、様々なコンポーネントの利用方法を説明する。 7 5-3-応-7.統合開発環境でのMVCフレームワークの利用統合開発環境を利用したMVCフレームワークの利用について解説する。統合開発環境に MVCフレームワーク用のプラグインを追加することで、画面遷移をビジュアルで行うことができることを紹介する。 8 5-3-応-8.統合開発環境でのDB開発統合開発環境を利用したDBフレームワークの利用について解説する。統合開発環境にDB フレームワーク用のプラグインを追加することで、O/Rマッピングと呼ばれる、SQLを書かない DBアクセスを実現することができる。 9 5-3-応-9.様々なプラグイン統合開発環境にはいままで紹介した他にも有用なプラグインが数多く存在することを紹介す_{る。UMLやER図のプラグイン等を紹介する。} 10 5-3-応-10.他のプログラミング言語対応のためのプラグイン統合開発環境はプラグインを導入することで、いろいろなプログラミング言語に対する開発環_{境を提供することを解説する。対応言語とプラグインについて紹介する。} 11,12 ※ _{【学習ガイダンスの使い方】} 1. 「習得ポイント」により、当該科目で習得することが期待される概念･知識の全体像を把握する。 2. 「シラバス」、「IT 知識体系との対応関係」、「OSS モデルカリキュラム固有知識」をもとに、必要に応じて、従来のIT 教育プログラム等との相違を把握した上で、具体的な講義計画を考案する。 3. 習得ポイント毎の「学習の要点」と「解説」を参考にして、講義で使用する教材等を準備する。

(2)

3. IT 知識体系との対応関係

「5-3-応統合開発環境に関する知識」と IT 知識体系との対応関係は以下の通り。 1 2 3 4 5 6 7 8 9 10 11 12 5-3-応統合開発環境に関する知識統合開発環境でのカバレジ計測統合開発環境でのメトリクス測定統合開発環境でのリファクタリング統合開発環境とバグ管理ツールの連携統合開発環境とビルドツールの連携統合開発環境でのWeb開発統合開発環境でのGUI開発統合開発環境でのMVCフレームワークの利用統合開発環境でのデータベース開発様々なプラグインを利用する統合開発環境でのC言語の開発統合開発環境でのスクリプト言語の開発科目名応用レベル <IT 知識体系上の関連部分> 科目名 1 2 3 4 5 6 7 8 9 10 11 12 13 1 IT-IAS 情報保証と情報セキュリティ IT-IAS1.基礎的な問題 IT-IAS2.情報セキュリティの仕組み(対策) IT-IAS3.運用上の問題 IT-IAS4.ポリシー IT-IAS5.攻撃 IT-IAS6.情報セキュリティ分野 IT-IAS7.フォレンジック(情報証拠) IT-IAS8.情報の状態 IT-IAS9.情報セキュリティサービス IT-IAS10.脅威分析モデル IT-IAS11.脆弱性 2 IT-SP 社会的な観点とプロフェッショナルとしての課題 IT-SP1.プロフェッショナルとしてのコミュニケーション IT-SP2.コンピュータの歴史 IT-SP3.コンピュータを取り巻く社会環境 IT-SP4.チームワーク IT-SP5.知的財産権 IT-SP6.コンピュータの法的問題 IT-SP7.組織の中のIT IT-SP8.プロフェッショナルとしての倫理的な問題と責任 IT-SP9.プライバシーと個人の自由 3 IT-IM 情報管理 IT-IM1.情報管理_{の概念と基礎} IT-IM2.データベース問合わせ言語 IT-IM3.データアーキテクチャ IT-IM4.データモデリングとデータベース設計 IT-IM5.データと情報の管理 IT-IM6.データベースの応用分野

4 IT-WS Webシステ_{ムとその技術} IT-WS1.Web技術_[1-Ⅰ-7] IT-WS2.情報アーキテクチャ [1-Ⅰ-7] IT-WS3.デジタルメディア IT-WS4.Web開発 IT-WS5.脆弱性 IT-WS6.ソーシャルソフトウェア 5 IT-PF プログラミ_ング基礎 IT-PF1.基本デー_タ構造 IT-PF2.プログラミングの基本的構成要素 IT-PF3.オブジェクト指向プログラミング IT-PF4.アルゴリズムと問題解決 IT-PF5.イベント駆動プログラミング IT-PF6.再帰 6 IT-IPT 技術を統合するためのプログラミング IT-IPT1.システム間通信 [1-Ⅰ-3] IT-IPT2.データ割り当てと交換 IT-IPT3.統合的コーディング IT-IPT4.スクリプティング手法 IT-IPT5.ソフトウェアセキュリティの実現 IT-IPT6.種々の問題 IT-IPT7.プログラミング言語の概要

7 CE-SWE ソフト_{ウェア工学} CE-SWE0.歴史と概_要 CE-SWE1.ソフト_{ウェアプロセス} CE-SWE2.ソフトウェアの要求と仕様 CE-SWE3.ソフトウェアの設計 CE-SWE4.ソフトウェアのテストと検証 CE-SWE5.ソフトウェアの保守 CE-SWE6.ソフトウェア開発・保守ツールと環境 [1-Ⅰ-4] CE-SWE7.ソフトウェアプロジェクト管理 CE-SWE8.言語翻訳 CE-SWE9.ソフトウェアのフォールトトレランス CE-SWE10.ソフトウェアの構成管理 CE-SWE11.ソフトェアの標準化 [1-Ⅰ-6] 8 IT-SIA システムインテグレーションとアーキテクチャ IT-SIA1.要求仕様IT-SIA2.調達/手_配 IT-SIA3.インテグレーション [1-Ⅰ-4] IT-SIA4.プロジェクト管理 IT-SIA5.テストと品質保証 IT-SIA6.組織の特性 IT-SIA7.アーキテクチャ 9 IT-NET ネット_ワーク IT-NET1.ネットワークの基礎 IT-NET2.ルーティングとスイッチング IT-NET3.物理層 IT-NET4.セキュリ_ティ IT-NET5.アプリケーション分野 [1-Ⅰ-5] IT-NET6.ネットワーク管理 CE-NWK0.歴史と概要 CE-NWK1. 通信ネットワークのアーキテクチャ CE-NWK2.通信ネットワークのプロトコル CE-NWK3.LANとWAN CE-NWK4.クライアントサーバコンピューティング [1-Ⅰ-3] CE-NWK5.データのセキュリティと整合性 CE-NWK6.ワイヤレスコンピューティングとモバイルコンピューティング CE-NWK7.データ通信 CE-NWK8.組込み機器向けネットワーク CE-NWK9.通信技術とネットワーク概要 CE-NWK10.性能評価 CE-NWK11.ネットワーク管理 CE-NWK12.圧縮と伸張 CE-NWK13.クラスタシステム CE-NWK14.インターネットアプリケーション [1-Ⅰ-5,7] CE-NWK15.次世代インターネット CE-NWK16.放送 11IT-PT プラット_{フォーム技術} IT-PT1.オペレーティングシステム [1-Ⅰ-3] IT-PT2.アーキテクチャと機構 IT-PT3.コンピュータインフラストラクチャ IT-PT4.デプロイメントソフトウェア [1-Ⅰ-4] IT-PT5.ファームウェア IT-PT6.ハードウェア

12CE-OPS オペレー_{ティングシステム}CE-OPS0.歴史と概_要 CE-OPS1.並行性 CE-OPS2.スケジューリングとディスパッチ CE-OPS3.メモリ管理 CE-OPS4.セキュリティと保護 CE-OPS5.ファイル管理 CE-OPS6.リアルタイムOS CE-OPS7.OSの概要 CE-OPS8.設計の原則 CE-OPS9.デバイス管理 CE-OPS10.システム性能評価コンピュータハードウェアとアーキテクチャ 13 CE-CAO コンピュータのアーキテクチャと構成 CE-CAO0.歴史と概要 CE-CAO1.コンピュータアーキテクチャの基礎 CE-CAO2.メモリシステムの構成とアーキテクチャ CE-CAO3.インタフェースと通信 CE-CAO4.デバイスサブシステム CE-CAO5.CPUアーキテクチャ CE-CAO6.性能・コスト評価 CE-CAO7.分散・並列処理 CE-CAO8.コンピュータによる計算 CE-CAO9.性能向上 14IT-ITF IT基礎 IT-ITF1.ITの一般的なテーマ [1-Ⅰ-4] IT-ITF2.組織の問題 IT-ITF3.ITの歴史 IT-ITF4.IT分野 (学科)とそれに関連のある分野(学科) IT-ITF5.応用領域 IT-ITF6.IT分野における数学と統計学の活用 CE-ESY0.歴史と概要 CE-ESY1.低電力コンピューティング CE-ESY2.高信頼性システムの設計 CE-ESY3.組込み用アーキテクチャ CE-ESY4.開発環境 CE-ESY5.ライフサ

イクル CE-ESY6.要件分析 CE-ESY7.仕様定義 CE-ESY8.構造設計 CE-ESY9.テスト CE-ESY10.プロジェクト管理 CE-ESY11.並行設計(ハードウェア、ソフトウェア CE-ESY12.実装 CE-ESY13.リアルタイムシステム設計 CE-ESY14.組込みマイクロコントローラ CE-ESY15.組込みプログラム CE-ESY16.設計手法 CE-ESY17.ツールによるサポート CE-ESY18.ネットワーク型組込みシステム CE-ESY19.インタフェースシステムと混合信号システム CE-ESY20.センサ技術 CE-ESY21.デバイスドライバ CE-ESY22.メンテナンス CE-ESY23.専門システム CE-ESY24.信頼性とフォールトトレランス複数領域にまたがるもの 15CE-ESY 組込みシステムシステム基盤 10CE-NWK テレコ_{ミュニケーション} 分野組織関連事項と情報システム応用技術ソフトウェアの方法と技術

(3)

4. OSS モデルカリキュラム固有の知識

OSS モデルカリキュラム固有の知識として、実用的な統合開発環境に関する知識がある。 Eclipse を用いて、他の OSS ツールと連携しながら開発を進める手法を学ぶ。科目名第1回第2回第3回第4回第5回第6回第7回（1）カバレジの概要（1）メトリクスの概要（1）リファクタリングの概要（1）バグ管理ツールの概要（1）ビルドツールの概要（1） WTPによるWebアプリケーション開発（1） EclipseによるGUI アプリケーション開発（2） Eclipseからの EclEmmaの利用（2） Eclipseからの静的解析ツールの利用（2）リファクタリングを実施する（2）バグ管理ツールの連携（2）ビルドツールの連携（2） GUIアプリケーションの作成（3）単体テストとの連携第8回第9回第10回第11回第12回（1） Strutsを利用したアプリケーション開発（1） Hibernateを利用したアプリケーション開発（1） UML作成プラグイン（1） EclipseでのC言語開発（1） Eclipseでのスクリプト言語開発（2）アプリケーションの作成（2）アプリケーションの作成（2） ER図作成プラグイン（2） C言語開発環境の作成（2）スクリプト開発環境の作成（3）データベースの編集、閲覧プラグイン（4）継続的インテグレーション（CI）プラグイン（5） All-in-one パッケージ 5-3-応統合開発環境に関する知識（網掛け部分はIT 知識体系で学習できる知識を示し、それ以外は OSS モデルカリキュラム固有の知識を示している）

(4)

開発体系分野 5-3-応統合開発環境に関する知識応用習得ポイント 5-3-応-1. 統合開発環境でのコードカバレジ計測とメトリクス測定対応するコースウェア第 1 回統合開発環境でのカバレジ計測第 2 回統合開発環境でのメトリクス測定

5-3-応-1. 統合開発環境でのコードカバレジ計測とメトリクス測定

カバレジの概念を解説し、統合開発環境でのカバレジ計測の方法を説明する。また、メトリクスについても説明し、プログラムが複雑にならないような考え方を紹介する。【学習の要点】 * カバレジを計測することで、モジュール単位のテスト網羅性を計ることができる。 * メトリクスを測定することで、ソフトウェア全体の複雑性を計ることができる。図 5-3-応-1 単体テストでのカバレジ測定

(5)

1) カバレジとはプログラミングでのカバレジは一般的にコードカバレジを指し、そのコードについてどれくらいの範囲を網羅（テスト）したかを表す指標である。コードカバレジは一般的に C0、C1 の 2 種類が挙げられる。 C0 は命令網羅率と呼ばれ、すべてのコードを一回以上実行すると 100%となる。これによって実行されていないコードを検出することができる。 C1 は分岐網羅率と呼ばれ、if 文などの条件分岐の組み合わせをすべて実行すると 100%となる。これによって条件分岐のテストがされていないコードを検出することができる。 2) メトリクスとはメトリクスではソフトウェアの複雑さを測定する。たとえばクラスやクラス内のメソッドの数、メソッドの行数、条件分岐などネストの深さ、クラス間の結合度合いを測定することで複雑さを示す。クラスやメソッドの数が多ければ多いほど、またネストが深ければ深いほど、そのソフトウェアが複雑であることを意味し、複雑であればあるほど、潜在的な不具合の発生確率が上がると考えられている。 3) Eclipse で利用できる、カバレジ計測とメトリクス測定ツールの種類 * EclEmma JUnit やプログラムを実行しカバレジを計測する。結果はファイルごとのパーセンテージで表示され、実行されていないコードはエディタ上で色分けされ確認することができる。

* Eclipse Metrics Plugin

プロジェクトのメトリクスを測定し、結果は項目ごとにメトリックウィンドウに表示される。測定内容は総クラス数、メソッド数、メソッドの実効行数などを測定することができ、それぞれの値が大きいほどに複雑なソフトウェアを意味する。 4) Eclipse でのカバレジ計測ツールの利用 EclEmmaを利用したカバレジ計測は、まずアップデートサイト（http://update.eclemma.org/）よりプラグインをインストールする。インストールが完了すると、Eclipse画面に新しくカバレジのボタンが表示される。これを押すかまたは、実行種別（アプリケーションの実行か、JUnitでの実行か）を選択する。実行されると｢カバレジ｣ウィンドウに結果が表示される。 5) Eclipse でのメトリクス測定ツールの利用

Eclipse Metrics Pluginを利用したメトリクスの測定についても、カバレジと同様にまずアップデートサイト（http://metrics.sourceforge.net/update）よりプラグインをインストールする。インストール完了後、｢ウィンドウ｜ビューの表示｜その他｣から、｢メトリック｜Metric View｣を選択すると、メトリックウィンドウが表示される。メトリクスの計測は、｢ウィンドウ｜ビューの表示｜パッケージ・エクスプローラ｣を選択後、計測するプロジェクトのプロパティから、｢Metrics｜Enable Metrics｣を有効にすることで、測定結果が先ほどのメトリックウィンドウに表示される。

(6)

開発体系分野 5-3-応統合開発環境に関する知識応用習得ポイント 5-3-応-2. 統合開発環境でのリファクタリング対応するコースウェア第 3 回統合開発環境でのリファクタリング

5-3-応-2. 統合開発環境でのリファクタリング

リファクタリングの概念を説明し、統合開発環境でのリファクタリング方法を解説する。リファクタリングも単体テストと対になっていることを説明し、コーディング、テスト、リファクタリングの流れを紹介する。【学習の要点】 * リファクタリングを行うことで、ソースコードが洗練されてゆく。 * 単体テストと組み合わせることで、リファクタリングが原因となる障害を極力防ぐことができる。図 5-3-応-2 リファクタリングによるソースコードの質の向上

(7)

1) リファクタリングとはリファクタリングとは主に、クラスやメソッドのインタフェースを変更せずに、内部の構造を洗練することと、設計の変更に伴う、外部インタフェースを変更することの 2 つの意味がある。前者について、従来の開発では一度、動作を確認したコードは不具合が無い限り修正しないことが多かった。しかし、プログラムの実装が進むにつれ変更される項目や、統合、分離されるコードが出てくる。このような場面でソースコードを洗練することにより、ソースコードの可読性や、後々のメンテナンス性の向上を見込むことができる。後者について、従来のように外部インタフェースの変更を手で行うと、抜けや漏れが発生する可能性がある。これを統合開発環境の支援を得ることにより、自動的に行うことが可能となり、不具合の混入を抑制することができる。 2) Eclipse でのリファクタリング機能 Eclipse でのリファクタリング支援は、主に外部インタフェースに対して行われる。 * クラス名の変更選択したクラス名を変更する。変更対象のクラス名は定義だけではなく、参照されているすべての変数の宣言やインスタンスの生成となる。 * メソッド名の変更選択したメソッドの名称を変更する。変更対象はそのクラスのメソッド名、呼び出しなどとなる。 * フィールド名の変更選択したフィールドの名称を変更する。変更対象はそのクラス内のフィールドとなる。 * メソッドのシグニチャ変更シグニチャとは戻り値の型、メソッド名、引数の型、数の総称である。外部のインタフェースも変更されるが、Eclipse のリファクタリング機能を利用することで、定義部分の変更の他にも、呼び出し部分も変更に合わせて、新しい形に修正される。 * メソッドの抽出共通の処理をメソッドとして抽出する。抽出したいメソッドを選択し、メソッド名の入力を行うと、該当部分がメソッドとして切り出され、選択部分はメソッドの呼び出しに置き換えられる。 * インライン化メソッドの抽出の逆の動作となり、指定したメソッドをインライン化、処理をコード中に埋め込むように修正される。 3) リファクタリングと単体テストテストフレームワークでの回帰テストを併用することで、リファクタリングによる新たな不具合の発生を早期に検知する環境を作る。これにより、リファクタリングを行いやすくする環境を作ることができる。

(8)

開発体系分野 5-3-応統合開発環境に関する知識応用習得ポイント 5-3-応-3. 統合開発環境とバグ管理ツールの連携対応するコースウェア第 4 回統合開発環境とバグ管理ツールの連携

5-3-応-3. 統合開発環境とバグ管理ツールの連携

統合開発環境とバグ管理ツールの連携方法を紹介する。統合開発環境からのバグ登録やバグ一覧の取得の方法を解説する。【学習の要点】 * 統合開発環境とバグ管理ツールを連携させることで、バグ管理ツールをより効果的に利用することができる。 * 統合開発環境からタスクの登録、閲覧を行うことができる。図 5-3-応-3 統合開発環境とバグ管理ツールの連携

(9)

1) バグ管理ツールとはバグ管理ツールとは一般的に Web アプリケーションで作られている、バグを登録、管理するツールである。バグ管理ツールを利用することで、バグやタスクの漏れや抜けを防ぐことができる。通常、バグ管理ツールは Web ブラウザからアクセスするが、統合開発環境からアクセスを行うこともできる。これにより、統合開発環境上でタスクの登録や確認などを行うことができる。 2) Eclipse で利用できるバグ管理ツールの種類現在 Eclipse で利用できる、主な OSS のバグ管理システムを示す * Bugzilla * Mantis * Trac * Redmine（API 経由ではなく、Web テンプレート経由） 3) Eclipse でのバグ管理ツールの利用 Eclipseからのバグ管理ツールの利用はMylynを通して行う。MylynはJavaパッケージのEclipseであれば組み込まれた状態で提供されているため、そのまま利用することが可能である。以降にTrac （http://trac.edgewall.org/）をベースとして導入手順を示す。 A) バグ管理ツールへのコネクタをインストール (ア) メニューの｢ファイル｜新規｜その他｣を選択する。 (イ) ｢タスク｜タスク｣を選択し、次へ。 (ウ) 新規タスク画面で｢タスクリポジトリ-の追加｣を押す。

(エ) タスクリポジトリ-の追加画面で｢Install More Connection｣を押す。

(オ) Install Connections 画面で｢Edgewall Trac｣にチェックを入れ、完了を押す。 (カ) 以降は通常のプラグインインストールと同様。 B) バグ管理ツールへの接続 (ア) A)の手順でタスクリポジトリ-の追加画面まで進み、Trac を選択する。 (イ) 次の画面で、サーバの URL とユーザ名、パスワードを入力する。 (ウ) 追加設定のアクセスタイプで｢XML-RPC｣を選択する（Trac 側にも XML-RPC プラグインをインストールする必要がある）。 (エ) 完了を押す。 C) タスクの登録 (ア) メニューの｢ファイル｜新規｜タスク｣を選択する。 (イ) 登録した Trac プロジェクトを選択し、完了を押す。 (ウ) チケットの画面に必要な情報を登録しサブミットする。 D) タスクの閲覧 (ア) メニューの｢ウィンドウ｜ビューの表示｜その他｣を選択し、｢タスク｜タスク・ロポジトリー｣を選択する。 (イ) 登録した Trac プロジェクトを右クリックし、｢新規クエリー｣を選択する。 (ウ) クエリーを作成する。 (エ) メニューの｢ウィンドウ｜ビューの表示｜タスク・リスト｣を選択する。

(10)

開発体系分野 5-3-応統合開発環境に関する知識応用習得ポイント 5-3-応-4. 統合開発環境とビルドツールの連携対応するコースウェア第 5 回統合開発環境とビルドツールの連携

5-3-応-4. 統合開発環境とビルドツールの連携

統合開発環境とビルドツールの連携方法を紹介する。統合開発環境でのビルドルール作成や、実際のビルド開始方法を説明する。【学習の要点】 * ビルドツールを利用することで、環境に依存しないビルド環境を構築することができる。 * 統合開発環境からビルドツールを利用することで、設定ファイル支援や、統合開発環境からビルドトリガを入れることができる。図 5-3-応-4 ビルドツールの統合開発環境からの利用

(11)

1) ビルドツールとは

ビルドツールとは、ソースコードのコンパイルやドキュメントの生成といった手順を自動化するツールである。

2) Eclipse で利用できるビルドツールの種類 * Apache Ant

Java で利用できる make ツール。Makefile に相当するビルドルールを XML で記述する。javac や javadoc、junit など、Java の基本的なコマンドをタスクとして扱うことができる。標準的な Eclipse で利用が可能で、Ant エディタを利用することによりコードアシストを受けることができる。これによって XML 記述をより簡単に行うことができる。 * Apache Maven Ant のような複雑な XML の設定ファイルを記述せずともビルドを行うことができる。Eclipse のプラグインを利用することで、プロジェクトの新規作成と同時に必要な構成を自動生成する。ゴールを設定することで、ビルドコマンドからコンパイル、テスト、jar ファイルの作成まで自動で行うことができる。 3) Eclipse でのビルドツールの利用 Eclipse から Ant を利用する際には特別な設定を行う必要がなく、メニューの｢ファイル｜新規｜ファイル｣を選択し、｢build.xml｣というファイル名でファイルを作成する。build.xml は Ant ビルドルールの既定のファイル名である。

Eclipse 上で build.xml をダブルクリックすると、Ant エディタが開き、Ant のコードアシストを受けることができる。プロジェクトに対するタスクを記述し｢パッケージ・エクスプローラ｣の XML ファイル、または｢アウトライン｣のビルドターゲットを右クリックし、｢Ant ビルド｣を選択すると、そのビルドルールでビルドが開始される。ビルドの状況は｢コンソール｣に出力され、結果を確認することができる。 EclipseからMavenを利用するために、m2eclipseをインストールする。｢新規ソフトウェアのインストール｣にてアップデートサイト（http://m2eclipse.sonatype.org/sites/m2e）よりインストールを行う。 Maven の利用に｢ファイル｜新規｜その他｣から｢Maven｜Maven Project｣を選択することで、Maven でビルド可能なプロジェクトを作成することができる。

このプロジェクトに必要なソースコードやテストコードを追加し、ビルドを行うことで自動的にビルドやテストの実行を行うことができる。

(12)

開発体系分野 5-3-応統合開発環境に関する知識応用習得ポイント 5-3-応-5. 統合開発環境での Web 開発対応するコースウェア第 6 回統合開発環境での Web 開発

5-3-応-5. 統合開発環境での Web 開発

WTP の入手先や導入方法、Web コンテナの設定方法、WTP で作成可能な Eclipse プロジェクトについて説明し、Web アプリケーションの開発を行う際に必要となる知識について解説する。【学習の要点】

* WTP は Eclipse 3.3 以降の「Eclipse IDE for Java EE Developers」パッケージをインストールすることで自動的にインストールされる。

* Servlet API を利用するアプリケーションを Eclipse 上で実行する場合、Web コンテナを別途インストールする必要がある。

* Web コンテナについて Eclipse で設定を行うことで、Eclipse 内でサーバの起動、アプリケーションのデプロイ、デバッグなどを行うことが可能となる。 State： Started( 起動済み) Consoleビュー: ログ表示　　デバッグ起動　　通常起動　　プロファイル起動　　停止　　デプロイＳｅｒｖｅｒビュー: コンテナの管理起動ログ図 5-3-応-5 Eclipse 内での Tomcat の実行

(13)

1) WTP の導入

WTP の導入方法として、代表的な方法を以下にあげる。なお、対象とする Eclipse のバージョンは 3.4 とする。

* WTPは、Webページ(http://www.eclipse.org/downloads/)で配布されているインストールパッケージ「Eclipse IDE for Java EE Developers」に同梱されており、これをダウンロード、展開することでWTPを利用することができる。 * ソフトウェア更新機能を利用することで、既存のEclipseにWTPプラグインをインストールすることができる。ソフトウェア更新機能は、上部メニューの「Help」->「Software Updates」を選択することで利用できる。ここで、「Available Software」タブを選択し、「Add...」メニューでWTPのリポジトリ URL（http://download.eclipse.org/webtools/updates/）を追加することで、WTPのコンポーネントをインストールすることができる。

* 「Eclipse IDE for Java EE Developers」以外のインストールパッケージとして、MergeDoc Project (http://mergedoc.sourceforge.jp/index.html)により配布されている「Pleiades All in One 日本語ディストリビューション」を利用することができる。ここで配布されているパッケージは日本語化されており、用途により様々なパッケージが用意されている。「Java」パッケージには、WTPや AmaterasUMLなどが含まれている。

2) Web コンテナの設定

WTP を利用する場合、別途 Web コンテナまたはアプリケーションサーバを導入することで Eclipse と連携させることができる。ここでは OSS の Web コンテナ Tomcat との連携手順について解説する。 * Tomcat のインストール

TomcatはWebページ(http://tomcat.apache.org/)で配布されている。サイト中のドキュメントに従ってインストールを行う。

* Tomcat の登録

インストールした Tomcat を Eclipse に登録することで、Eclipse 内から Tomcat の起動、停止を行うことが可能になる。登録の手順は以下のとおり。

- 上部メニューの「File」->「New」->「Other...」->「Server」->「Server」を選択した状態で「Next」を選択する。

- 「Apache」->「Tomcat [利用するバージョン]」を選択した状態で「Next」を選択する。 - 「Tomcat installation directory:」に Tomcat をインストールしたディレクトリを設定し、「Next」

を選択する。

- 「Finish」を選択する。 3) WTP で作成可能なプロジェクトの例

* Dynamic Web Project

Servlet API を利用して動的な Web ページを生成するアプリケーションを開発するためのプロジェクト。

* Enterprise Application Project

Servlet API に加えて EJB などエンタープライズ向け機能を利用するアプリケーションを開発するためのプロジェクト。

(14)

開発体系分野 5-3-応統合開発環境に関する知識応用習得ポイント 5-3-応-6. 統合開発環境での GUI 開発対応するコースウェア第 7 回統合開発環境での GUI 開発

5-3-応-6. 統合開発環境での GUI 開発

統合開発環境での GUI アプリケーション開発について解説する。GUI フレームワーク用のプラグインを導入することで、RAD（Rapid Application Development）環境を構築できることを紹介し、様々なコンポーネントの利用方法を説明する。【学習の要点】 * Eclipse を利用することで、GUI アプリケーションの開発を簡単に行うことができる。 * Eclipse に GUI フレームワーク用のプラグインを導入することで、画面設計を直感的に行うことができる。図 5-3-応-6 Eclipse を利用した GUI アプリケーション開発

(15)

1) Eclipse での GUI アプリケーション開発

Java の GUI アプリケーションは Swing や AWT などがある。

統合開発環境を利用しない場合、フレームワークのコンポーネントをコードで記述しなければならないが、実際の表示は実行するまで確認できないため手間がかかる。また、GUI コンポーネントからのイベント（ボタンが押された通知など）も、逐一コードで記述する必要がある。統合開発環境を利用することで、これらを統合開発環境の画面上で行うことができ、またイベントについても、画面操作で簡単に追加できるようになり、作成する画面のイメージを持ちやすくなる。 2) Eclipse で利用できる GUI プラグインの種類

* Visual Swing for Eclipse

Swing を利用した GUI アプリケーション開発を Eclipse 上でグラフィカルに行うことができるプラグイン。

インストールは、開発サイト（http://code.google.com/p/visualswing4eclipse/）から、プラグインをダウンロードし、Eclipseのプラグインフォルダに展開する。

プラグインをインストール後、Eclipse を起動し、｢ファイル｜新規｜Visual Swing Class｣から作成する画面種類を選択すると、画面のひな型が作成される。コンポーネントの配置は、｢ウィンドウ｜ビューの表示｜その他｣から、｢Visual Swing｜パレット｣を選択することで、作成可能なコンポーネントの一覧が表示されるので、必要なコンポーネントをドラッグ＆ドロップで画面に張り付ける。イベントの作成は、コンポーネントを右クリックし、｢Add/Edit Events｣を選択することで、作成できるイベントを選ぶことができる。作成するイベントを選択すると、ソースコードにイベント用のメソッドが自動的に作成されるので、そのメソッドに必要な処理を記述する。 * Visual Editor

Swing のみならず AWT、SWT を利用した GUI アプリケーションの開発を行うことができるプラグイン。インストールはアップデートサイト（http://download.eclipse.org/tools/ve/updates/1.4/）を利用して行う。プラグインをインストール後、Eclipse を起動し、通常の Java プロジェクトを作成する。次に｢ファイル｜新規｜Visual Class｣を選択すると、ウィザードが表示され、設定を入力することで、画面のひな型が表示される。コンポーネントの配置は、｢ウィンドウ｜ビューの表示｜その他｣から、｢一般｜パレット｣を選択することで、作成可能なコンポーネントの一覧が表示されるので、必要なコンポーネントをドラッグ＆ドロップで画面に張り付ける。イベントの作成は、コンポーネントを右クリックし、｢Events｜Add Events｣から作成するイベントを選ぶことができる。作成されたイベントの処理は、リスナーの作成時に実装されており、そのメソッドに必要な処理を追加することで実現することができる。

(16)

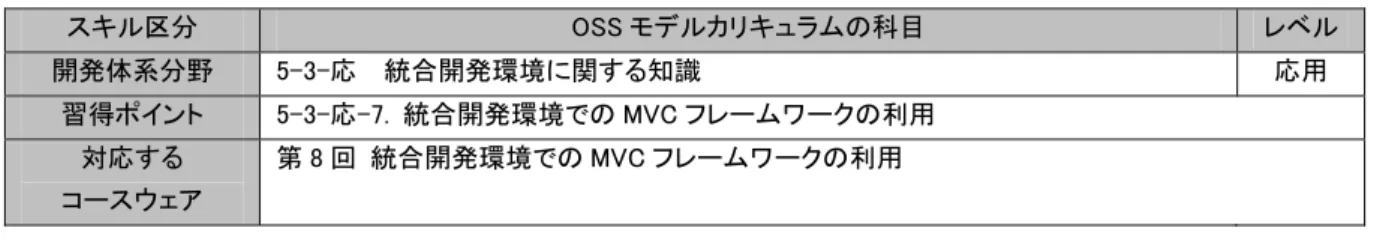

開発体系分野 5-3-応統合開発環境に関する知識応用習得ポイント 5-3-応-7. 統合開発環境での MVC フレームワークの利用対応するコースウェア第 8 回統合開発環境での MVC フレームワークの利用

5-3-応-7. 統合開発環境での MVC フレームワークの利用

統合開発環境を利用した MVC フレームワークの利用について解説する。統合開発環境に MVC フレームワーク用のプラグインを追加することで、画面遷移をビジュアルで行うことができることを紹介する。【学習の要点】 * MVC フレームワークプラグインを利用することで、画面遷移や必要なクラスを自動的に生成することができる。 * Struts どの主要なフレームワークのプラグインを利用することで、開発の効率を上げることができる。

(17)

1) MVC フレームワークと Eclipse

MVC フレームワークとは、主に Java で Web アプリケーションを構築する際に利用されるフレームワークである。MVC とはソフトウェアの構成を、データベース（Model）、画面（View）、ユーザ入力（Controller）の 3 つに分けることで、それぞれの構造をシンプルにする考え方である。

2) Eclipse で利用できる Struts 用プラグイン、Struts IDE

* Struts IDE（http://amateras.sourceforge.jp/cgi-bin/fswiki/wiki.cgi?page=StrutsIDE） Struts IDE は Struts を利用したアプリケーション開発を手助けするプラグインである。

通常、Struts の画面遷移は、XML ファイルを記述することにより実装する。しかし、画面が増えていくにつれ、画面とともに画面に対するアクションも増えていくため、数が膨大になり、複雑になってしまうことが多い。

Struts IDE を利用することで、Eclipse 上の GUI から画面遷移や、アクションの追加、フォームの作成を行うことができ、また、それぞれのクラスも画面上から行うことができる。実行やデバッグについても、このプラグインが Tomcat プロジェクトで動作するため、Eclipse 上から Tomcat を実行することで、動作の確認を行うことができる。

* Struts IDE のインストール

Struts IDEはTomcatプラグイン（http://www.eclipsetotale.com/tomcatPlugin.html）とともに動作する。この環境が構築されている場合は、プロジェクトサイトからプラグインファイルをダウンロードし、Eclipseのdropinsフォルダにコピーすればよい。 * Struts IDE の利用プラグインの利用は、まず Tomcat プロジェクトを作成し、｢ファイル｜新規｜その他｣から｢Amateras｜Struts｜Struts サポートの追加｣を選択することで、Struts の環境が作成される。 struts-config.xml を Eclipse 上から開くことで、アクションやページの編集画面が表示され、ここでそれぞれの追加および接続を行う。フォームについてはアウトラインから Bean を選択し、新しいフォームを作成する。その後、フォーム、アクション、ページをそれぞれアウトライン画面で結びつけることにより、XML ファイルへの記述と同等の実装を行うことができる。

(18)

開発体系分野 5-3-応統合開発環境に関する知識応用習得ポイント 5-3-応-8. 統合開発環境での DB 開発対応するコースウェア第 9 回統合開発環境でのデータベース開発

5-3-応-8. 統合開発環境での DB 開発

統合開発環境を利用した DB フレームワークの利用について解説する。統合開発環境に DB フレームワーク用のプラグインを追加することで、O/R マッピングと呼ばれる、SQL を書かない DB アクセスを実現することができる。【学習の要点】 * O/R マッピングフレームワークのためのプラグインを利用することで、SQL や設定ファイルを記述することなく、データベースアクセスのための機能を生成することができる。 * Hibernate など、フレームワークに合ったプラグインを利用する。図 5-3-応-8 Hibernate Tools を利用したデータベースアクセス

(19)

1) O/R マッピングフレームワークと Eclipse

O/R マッピングフレームワークはデータベース操作を簡略化するために利用するフレームワークである。O/R マッピングとはオブジェクト（Object）と RDB（Relational DataBase）との対応（マッピング）のことで、型の不整合（インピーダンスミスマッチ）を防ぐことや、RDB を SQL なしで、オブジェクト（クラス）から扱えるようにすることである。

2) Eclipse で利用できる Hibernate 用プラグイン、Hibernate Tools * Hibernate Tools（https://www.hibernate.org/255.html）

Hibernate Tools は Eclipse 上で Hibernate を利用したアプリケーションの実装を手助けするプラグインである。

プラグインを用いないで Hibernate を利用するときは、データベースの情報や、テーブルとクラスのマッピングは XML ファイルに手動で記述する必要がある。しかし、データベースのテーブル数の増大による項目数の増加や、データベースの構造変更に伴う、クラス構成の変更などが、不具合の要因となる場合がある。

Hibernate Tools を利用することで、接続するデータベースの情報を GUI 上で設定することで、テーブル情報から対応するクラスを作成することができる。これによって、開発者は XML ファイルの構造を考える必要がなく、また、対応するクラスも自動的に生成されるため、テーブルの変更に伴う、クラスの変更の抜けが起こりにくくなる。

* Hibernate Tools のインストール

Hibernate Tools は JBoss Tools の一つであり、プラグインのインストールも JBoss Tools のサイトから行う。 Eclipseの｢新規ソフトウェアのインストール｣から、｢使用可能なソフトウェアサイト｣をクリックし、｢http://download.jboss.org/jbosstools/updates/stable｣を選択し、｢編集｣ボタンから適当な名前を入力する。最後に｢使用可能にする｣ボタンを押すことで、インストールが可能となる。ここまでの手順で、｢作業対象｣に先ほどのサイトが表示されるので、それを選択する。インストールする項目の｢JBoss ツール｜Hibernate ツール｣にチェックを入れ、インストールを開始、 Eclipse を再起動することで、Hibernate Tools が利用可能となる。

* Hibernate Tools の利用 Hibernate Tools は既存のプロジェクトに対して、項目の追加を行うため、まずはプロジェクト（例えば Java プロジェクト）を作成する。その後、｢ファイル｜新規｜その他｣から、｢Hibernate｜ Hibernate 構成ファイル｣を選択することで、接続するデータベースの情報の入力を行う。サポートするデータベースは MySQL や PostgreSQL など様々あり、それぞれのデータベースに対するコネクタを導入することで利用可能となる。次に、｢ファイル｜新規｜その他｣から、｢Hibernate｜Hibernate コンソール構成｣を選択、作成後、｢実行｜Hibernate コードの生成｜Hibernate コードの生成の構成｣から、マッピングする情報を自動生成するための構成を記述する。続いて、｢実行｜Hibernate コードの生成｣から作成したコード生成の構成を実行することで、テーブルにマッピングされたクラスが生成される。実際のソースコードはこのクラスを利用して行うことで、データベースへのアクセスを実現する。

(20)

開発体系分野 5-3-応統合開発環境に関する知識応用習得ポイント 5-3-応-9. 様々なプラグイン対応するコースウェア第 10 回様々なプラグインを利用する

5-3-応-9. 様々なプラグイン

統合開発環境にはいままで紹介した他にも有用なプラグインが数多く存在することを紹介する。 UML や ER 図のプラグイン等を紹介する。【学習の要点】

* AmaterasUML や AmaterasERD を利用することで、Eclipse にて UML や ER 図を作成できる。 * Pleades によって、Eclipse やプラグインを日本語にすることができる。

* 様々なプラグインが作成、配布されており、開発をより効率的に行うことができる。

(21)

1) アプリケーション開発支援 * AmaterasUML

クラス図やシーケンス図、ユースケース図といった、基本的な UML を作成することができる。 Java コードのフォワードエンジニアリング（UML から Java ソースコード）や、リバースエンジニアリング（Java ソースコードから UML）などの機能も備える。 * AmaterasERD ER 図を作成できるプラグイン。データベースの論理、物理設計やデータベースのリバースエンジニアリング（テーブル情報から ER 図）を行うこともできる。また、様々なデータベース管理ツールへの DDL 出力や、データベースの構造を HTML へ出力する機能も備える。 * DBViewer データベースの閲覧やテーブルの操作、SQL の実行、データベースのインポートやエクスポートも行うことができる。テーブルの操作は GUI で行うことができるため、データベースの設計を直感的に行うことができる。 * Hudson Eclipse

継続的インテグレーション（CI）ツールである Hudson を、Eclipse から操作できるようにするプラグイン。Eclipse 上からのビルド開始や、ビルド結果の確認などを行うことができる。 2) 日本語化プラグイン * Pleades（http://mergedoc.sourceforge.jp/） Eclipse 自身やプラグインの日本語化を行う。内部的に辞書を持っているため、プラグインの日本語化について、対応プラグインはもちろんのこと、国際化に対応していないプラグインや、新しいプラグインにおいても日本語化が可能である。 3) All-in-one パッケージ

* Pleiades All in One（http://mergedoc.sourceforge.jp/）

Pleades をはじめとして、本カリキュラムで紹介した有用なプラグインが数多く含まれており、ダウンロードと解凍のみで、素早く開発環境を作成することができる。また、Pleades には Java 環境のみならず、C 言語や C++、PHP 用の開発環境も提供している。

(22)

開発体系分野 5-3-応統合開発環境に関する知識応用習得ポイント 5-3-応-10. 他のプログラミング言語対応のためのプラグイン対応するコースウェア第 11 回統合開発環境での C 言語の開発第 12 回統合開発環境でのスクリプト言語の開発

5-3-応-10. 他のプログラミング言語対応のためのプラグイン

統合開発環境はプラグインを導入することで、いろいろなプログラミング言語に対する開発環境を提供することを解説する。対応言語とプラグインについて紹介する。【学習の要点】 * 統合開発環境はプラグインを導入することで、C 言語や Ruby や PHP といったスクリプト言語の開発環境にもなる。 * 特に C 言語ではコンパイラを指定することで、PC アプリケーションのみならず、組み込み開発にも活用できる。図 5-3-応-10 Eclipse を利用した PHP 開発の例

(23)

1) 様々な言語での開発を統合開発環境で行う意義一つの統合開発環境で開発を行うことで、言語が変わった際にも同じ環境で開発できるため、学習コストの削減が期待できる。また統合開発環境を利用することで、コーディング時のコード補完機能やデバッグ支援機能などを利用することができるため、より開発に専念することができる。 2) 様々な言語に対応した Eclipse プラグイン * CDT （http://www.eclipse.org/cdt/）

CDT は C/C++ Development Tools の略であり、Eclipse での C 言語および C++の開発環境を提供する。GCC を利用したコンパイルや GDB を利用したデバッグを行うことができる。コンパイルする GCC は外部からの設定で差し替え可能であるため、組み込み開発環境でのクロスコンパイルにも利用できる。

* PDT（http://www.eclipse.org/pdt/）

PDT は PHP Development Tools の略であり、Eclipse での PHP 開発環境を提供する。コード補完機能やデバッガなど開発に必須の機能を備えている。

* RDT（http://capsctrl.que.jp/kdmsnr/wiki/rdt/）

RDT は Ruby Development Tools の略であり、Eclipse での Ruby 開発環境を提供する。コード補完やアプリケーションの実行、デバッガといった機能を備えている。

* RadRails（http://www.radrails.org/）

RadRails は Eclipse での Ruby on Rails 専用の開発環境を提供する。Rails のシェルやデバッガなど、開発に必要な機能を有し、クラウド環境へのデプロイ（配置）機能も備える。実行環境には通常の Ruby だけではなく、JavaVM 上で動作する JRuby を選択することもできる。

* EPIC(http://www.epic-ide.org/)

EPIC は Eclipse Perl Integration の略であり、Eclipse での Perl 開発環境を提供する。 * PyDev（http://pydev.org/）

PyDev は Python Development の略であり、Eclipse での Python 開発環境を提供する。 Python の実行環境には通常の Python インタプリタだけでなく、JavaVM 上で動作する Jython や.NET Framework 上で動作する IronPython を選択、実行することもできる。

5-3-応 統合開発環境に関する知識

※
