広域分散ネットワークを活用したディザスタリカバリ技術の実用化

(1)

招待論文

広域分散ネットワークを活用したディザスタリカバリ技術の実用化

宮保憲治

^†^a)

鈴木秀一

^†

上野洋一郎

^†

市原和雄

^†

R&D of Disaster Recovery System Technology by Making Use of Wide Area Distributed Network

Noriharu MIYAHO

^†^a)

, Shuichi SUZUKI

^†

, Yoichiro UENO

^†

, and Kazuo ICHIHARA

^†

あらまし現在の高度情報化社会では，ほとんどの社会情報活動が電子情報基盤上で実現され，地震や火災等の自然災害発生時やテロ活動等の場合における社会基盤システムの脆弱性が指摘されている．この状況に鑑み，

電子データのバックアップを，経済的にかつ高いセキュリティのもとで実現するディザスタリカバリ技術が，社会的に要請されている．本論文では，安全に，かつ低コストでファイルバックアップを実現するために，広域に分散されたクラウドのストレージリソースに加え，PC，スマートフォン，携帯端末，ディジタルサイネージなどに含まれるストレージの一部を，広域分散ネットワーク，高速ストリーム暗号，シャッフリング技術及びしきい値秘密分散技術等を活用して実用化したディザスタリカバリの概念と技術内容について述べる．

キーワードディザスタリカバリ，広域分散，しきい値秘密分散，高速ストリーム暗号

1.

^{まえがき}

現在の高度情報化社会では，ほとんどの情報活動が電子情報基盤上に実現され，企業・社会・行政支援活動に対する基盤情報である重要電子データに対しては，故障時の可用性の保証に留まらず，地震や火災等の自然災害やサイバー攻撃等を受けた場合でも，重要電子データを安全にバックアップできるセキュアーなディザスタリカバリの要望が高まりつつある．従来から，データバックアップ事業の継続性

(BCP: Business Continuity Plan)

を可能にする技術として，伝送回線の冗長化，データセンタの二重化，複数の通信事業者への二重帰属などの対処がなされている．しかしながら，これらの手段はコストが嵩む割には，災害

(

ディザスター

)

発生時の重要データの保全に関して万全とは言い難い．この理由は，バックアップ場所を高々

2

〜

3

箇所程度増やしただけでは，同時災害に遭遇する可能性は無視できないことに起因する．このた

†東京電機大学大学院先端科学技術研究科情報メディア工学専攻，印西市

Graduate School of Advanced Science and Technology, In- formation, Communication and Media Design Engineering, Tokyo Denki University, 2–1200 Muzai Gakuendai, Inzai-shi, 270–1382 Japan

a) E-mail: miyaho@mail.dendai.ac.jp

め，各種災害やサイバー攻撃等に備え，ファイルバックアップを安全かつ経済的に実現するための多くの試みが模索されている

[1]

〜

[9]

．国内外の通信環境に着目すると，広域分散されたクラウドストレージに加え，個人，公共機関あるいは企業が保有する

PC

，携帯端末，スマートフォン，ディジタルサイネージ，

NAS (Network Attached Storage)

等の遊休メモリリソースを分散ネットワークと高速ストリーム暗号を用いて融合し，ネットワーク上のストレージ群を論理的に統合できると考えられる．全体のストレージリソース群を，大規模な仮想ファイルの一部として扱うことにより，高信頼度のファイルバックアップ用システムと同等の機能を低コストで実現することが可能である．この概念に基づいたファイルバックアップシステムのコンセプトを，従来の専用線システムと比較して図

1

に示す．このコンセプトは，高速ストリーム暗号とともに，ファイルを一体化処理

(

空間的に攪拌

)

する技術と分割・シャッフリング後にネットワーク上に分散転送する技術を用いて，復号化に必要な暗号鍵のみをしきい値秘密分散

[10], [11]

することにより機密性を保障できる特徴をもつ

(4. 2

参照

)

．

これら一連の技術を活用し，当該ファイルを暗号化後に多数の断片ファイルに分割し，かつ，断片ファイルを異なる地域へ，再暗号化後に分散転送すること

(2)

図1 ディザスタリカバリ方式の従来方式との比較 Fig. 1 Comparison of the proposed system with a

conventional data backup system.

により，従来のバックアップサービスと比較して，飛躍的に高い可用性と安全性を確保できるバックアップサービスが実現可能になる．

一方，最近の無線技術の広帯域化が進展する中で，

映像情報を高速暗号化し，高いセキュリティで秘密に伝送する需要は今後一層，高まりつつある．本論文で述べる高信頼ファイルバックアップ技術の適用により，

秘密動画転送システムの実現も容易になる．実用化システムの構成例は

7. 4

^{で述べる．}

2.

では，ディザスタリカバリの要求条件とサービスレベルを，

3.

では，従来のディザスタリカバリシステムを，

4.

では，ディザスタリカバリ技術の原理を，

5.

では，計算量的安全性を，

6.

では，本方式における性能評価を，

7.

では，実用化システム例を述べ，

8.

^のむすびでは，まとめと今後の課題を述べる．

2.

ディザスタリカバリの要求条件とサービスレベル

世界中には，数

10

億台規模の

PC

，携帯端末がネットワーク接続され，端末内蔵のメモリ容量は年々増加し，

32GB

〜

64GB

程度のメモリ素子を実装したスマートフォンや大容量クラウドストレージが実現されている．特にパブリッククラウドはユーザ宅に設置する必要がなく，遠隔やオフィスから容易に活用できるため

BYOD (Bring Your Own Device)

としての利用が進みつつある．ユーザにとっては，『安全なデータ保管』と『確実な復旧』の二つの要求条件を満足させる必要がある．安全なデータ保管の視点に関しては，

第三者からの盗聴や改竄の危険性が無視できる手段を提供することに配慮することが肝要である．更に，大規模災害によるデータセンターの崩壊の事態に対しても，バックアップを保証できる条件を明確化する必要

がある．

ディザスタリカバリシステムの要求条件には，ユーザのサービス要求レベルに見合った，セキュリティ上の安全性と復旧時の確実性の保証を含める必要がある．

具体的には，ファイルのバックアップ処理時に，

1

セキュリティ上の安全性のレベル

2

復旧の確実性を保証するレベルの二つのレベルを含む「サービスレベル」を設定した．これらは

4.

で述べる本システムの動作メカニズムの中では，ファイルデータの分割数と複製数のパラメータ，及び分散地域等のパラメータを決定することにより設定することが可能である．バッククアップサービスの提供事業者は，保管対象ファイルに対して，分割数，複製数を上述のサービスレベルに基づいて適切に設定し，分割数の増減によりセキュリティレベルの高低を調整し，複製数の増減により，復旧確率を向上させることが可能となる．分割数，複製数，ストレージリソース

(

断片データを保存するクライアント端末に対応

)

の故障率をそれぞれ，

m , n , p

^としたとき，元データの復元には，分割された断片

m

^個の各々に対して，それぞれが

n

個複製された中から，

どれか一つを回収できれば十分なため，ファイル回復確率は次式

(1)

で求められる．

ファイル回復確率

= (1 − p

ⁿ

)

^m

(1)

ファイルバックアップ時の回復率

(

可用性

)

の算出原理を図

2

に示す．図

2

では，

m (

断片数

)

と

n (

複製数

)

をともに

4

に設定し，各々の断片ファイル情報が回収できない確率

(

ファイル破損確率に対応

) p

を安全側で ¹₅と見積った場合，各々の断片ファイル情報を回復できる確率は，

1 − p

ⁿ

= 1 − p

⁴

= 1 − (

¹₅

)

⁴ となる．元のファイルは

m (= 4)

分割されているので，元の情報が全て回収できる確率

(

ファイル回復確率

)

は，

(1 − p

ⁿ

)

^m

= (1 − (

₅¹

)

⁴

)

⁴

0 . 993615

と計算できる．

本方式は断片数を増やすことにより，暗号強度を増すことができ，一方，複製数を増やすことにより，回復率を向上できる．分割数，複製数，故障率の値に着目し，ユーザ個別の要求に基づいて，セキュリティ強度やファイルの回復確率を，任意にカスタマイズできることが本方式の特徴である．クラウドストレージの可用性については，現在

99.95%

や

99.999999%

以上の稼動率が報告されている．この状況に鑑みると，安全側で近似したとしても，断片ファイルの故障率

p

^は

1

1000程度を仮定しても十分と考えられる．クラウドストレージが

4

台以上のとき，

100

分割の場合でも回収

(3)

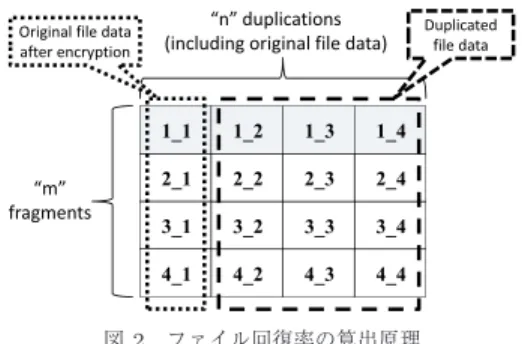

図2 ファイル回復率の算出原理

Fig. 2 Principle of the arithmetical method for ﬁle back up.

確率は

0.9999999999

以上を達成でき，実用上，十分に高い信頼性をもつシステムが実現できる．分割数を変化させた場合のセキュリティレベルの一例として，

ファイルデータを

30

分割し，かつ各々を

30

複製したときに，

p =

¹₅ の場合，元ファイルが回復できない確率は，約

10

⁻¹⁹

( p

^が₁₀¹ ^{の場合には}

10

⁻²⁹

)

のオーダになる．

このようにユーザがバックアップを要求する際の条件を勘案し，サービス提供側としては，以下のようなサービスメニューを設けることができる

[12]

．

（

1

）サービスレベルの要求が最高度レベルのとき，

通信事業者等の設定する品質基準では暗号強度を

AES

で

400

ビット以上のレベルとし，回復確率を

1 −10

⁻²⁰ 以上とする．このときは，分割数を

80

，複製数を

100

に決定する．

（

2

）サービスレベルの要求が高度レベルのとき，

通信事業者等の設定する品質基準では，暗号強度を

AES128

1 − 10

⁻¹⁹以上とする．このときは，分割数を

40

，複製数を

30

に決定する．

（

3

）サービスレベルが中高度レベルのとき，通信事業者等の設定する品質基準では，暗号強度を

AES128

1 − 10

⁻¹²以上とする．このときは，分割数を

40

，複製数を

20

に決定する．

例えば，暗号化されたファイルを

80

分割し，一様にランダムに分散

( 4. 2. 3

参照

)

する効果は，鍵長が

400

ビット程度の

AES

と同等の安全性を実現することに対応する．現在の

AES

の鍵長の最大値は

256

ビットであるため，本提案方式におけるファイルの暗号化・

分割・再配置等を組み合わせた時系列処理により，容易に高い安全性を達成できる．現時点で仮に

400

ビッ

ト程度以上の鍵長が不要であったとしても，

5.

で述べるように暗号の危殆化

[13]

は時間の問題であるとする指摘もあるため，処理の複雑性や処理時間の長大化を来たすこと無く，安全性を高められる方式を開発する必要性がある．また合計

100MB

のデータファイルを分割数

20

で分割し，分割した

5MB

のデータ断片を

10

複製する場合を考える．分散転送先のスマートフォンの故障率を安全側に見積もり，

20%

とした場合，

ファイル回復確率は

0.999998

となり，実用上は十分な安全性を確保できる．一方，複製数

m

の値を大きくすれば，ファイル回復確率は飛躍的に高まるが，所要ネットワークリソースの増加により，保守コストは増えるため，分割数及び複製数は，ユーザ要求条件と保守コスト費用の双方を勘案して設定する必要がある．

3.

従来のディザスタリカバリシステムディザスタリカバリ技術は二種類の機能がある．一つは，ディザスタが発生してもサービスを中断せず提供し続けることを可能とする機能．もう一つは，サービスが一時中断するが，速やかに再構築してサービスの再開を可能とする機能である．

前者は，サービスを提供する機構を多重化しつつ広域に分散配置することで，ディザスタにより一部が欠損しても残りの部分でサービスの継続を実現する．後者は，サービスの再構築に必要な資源を日頃からバックアップ・確保しておくことで，サービス停止後に速やかに再構築を実現する．

本論文では後者，特にソフトウェアとデータのバックアップとリカバリを対象とし，何等かのディザスタが発生しない限りはリカバリ作業を実施しないと仮定する．このようなディザスタリカバリシステムの機能を以下に整理する．

•

重要データのスナップショット取得と保存．

•

重要データの実時間複製

(

レプリケーション

)

•

重要データの更新ログの記録と保存

ここでは，通信・移動中のセキュリティ確保，保存・

レプリケーション先でのセキュリティ確保，対象とした災害発生時のリカバリ成功確率の向上とリカバリに要する時間の短縮を考慮した保存・レプリケーション先の数や場所の選定が要求される．

従来のディザスタリカバリは，セキュリティや

BCP

のコスト負担が可能な大企業を中心に活用された．古典的には，データベースの更新ログを全てテープ媒体に記録し，定期的にテープ媒体を地盤が安定した場所

(4)

に建てられた金庫に運送・保管していた．データベースのレプリケーションを複数の遠隔地にある専用のデータセンターに作成しつつ，通信は複数の通信事業者から借りた専用線で行う方式が一般的であった．

中小企業や個人レベルのディザスタリカバリも必要性が高まっているが，安価ではあるもののセキュリティ的には信頼性の面で課題の有るクラウドと，現状の計算量的安全性に依存した暗号技術の組合わせで実現されるレベルに留まっている．

これらを解決するために，しきい値秘密分散や

GRID

，クラウドを活用するディザスタリカバリ技術が研究開発されてきた．しきい値秘密分散法に関しては

(2 , n )

あるいは

(3 , n )

しきい値秘密分散

(

ただし，

n ≤ 7)

の分散・復元アルゴリズムを実装し，計算効率の良いアルゴリズムを提示した実用例はある

[10]

．しかしながら，数十

M

バイト程度の機密文書データやライブラリデータ等をしきい値秘密分散する技術のレベルに止まっている．一方，本方式では大容量のユーザデータを暗号化・分割・分散する過程で必要となる，

小容量のパラメータ

(

メタデータ

)

のみを分離し，この小容量のメタデータは安全な通信経路を活用して秘密分散し，データ量の大半を占めるユーザデータは，安価なネットワークを活用して，経済性とセキュリティを同時に達成できる．特に，大容量データを高速暗号化後に分割・複製・分散転送する手法を適切な順序で組み合わせることにより，重要データを広域分散し，ディザスタ発生時のファイル回復確率を定量的に評価した研究は，十分には行われていない状況である

[14]

〜

[17]

．更に，急速に普及しつつあるスマートフォンやデジタルサーネージのような通信機能と記憶機能を兼ね備えた端末を積極的にディザスタリカバリに活用することによりサービス品質の向上へ反映させる取り組みも無かった．

4.

ディザスタリカバリ技術の原理

4. 1

基本アーキテクチャ

本方式では，広域分散されたクラウドやスマートフォン端末群が備えるほとんど無尽蔵に近いストレージリソースの有効活用を考慮し，分散ネットワークと高速暗号を活用する．一つまたは複数のデータセンタを活用して，ユーザが秘密に保管すべきバックアップ用ファイル情報を解読困難な状態に暗号化した後に，

ランダム分割し，その断片を複製後に異なる暗号鍵で再暗号化する．その後，広域分散されたクラウドやス

トレージ機能をもつスマートフォン等の端末に保管するメカニズムを活用することにより，セキュリティ強度とファイル回復確率

(

可用性

)

を同時に向上する特性を備える．本技術はメカニズムの明確化を図るため，

HS-DRT (High Security Distribution and Rake Technology)

の呼称を使用する．本技術では，重要データファイルに対して，暗号化前の平文に対して，

毎回，異なる乱数を用いて，高速ストリーム暗号化を行い，その後，一体化と称する空間的な撹拌を行う高速暗号処理を行う．更に，ユーザの要求レベルに応じて，ファイルの最適分割・複製・再暗号化を行い，冗長化した断片ファイル群を作成する．次いで，この断片ファイル群をネットワークに分散転送し，クラウド，

PC

，携帯，スマートフォン，ディジタルサイネージ等の通信端末の遊休ストレージ内に分散保管する．

ディザスタ発生時におけるデータ破損の場合には，

安全な場所に保管されている，前述の一連の暗号化・

分割処理に使用した時系列的に用いたパラメータ

(

以後，

“

メタデータ

”

と呼称

)

を活用して，元ファイルの復号化に必要な断片データだけを効率的に回収する．

この一連の処理用エンジンが本技術の核心である．断片ファイル群を分散転送するメカニズムは，図

3

に示すように，ユーザデータの暗号化された断片ファイルが広域分散されるクライアントノードへ転送されるトラヒック処理過程と，秘密鍵を含むメタデータがしきい値秘密分散された監視センタへ転送されるトラヒック処理過程とで構成できる．ユーザの元データファイルは，暗号化後に，断片ファイルに分割・複製され，

更に断片ファイルはシャッフリングされ，再暗号化された後にランダムに転送される．再暗号化する理由は，

同一の複製ファイルの第三者に対する識別を困難にし，

安全性を高めるためである．

図3 メタデータの監視センターへの転送原理 Fig. 3 Metadata transfer to the supervisory centers.

(5)

（

1

）第

1

の暗号化

初期段階における疑似乱数による平文初期化後のストリーム暗号処理化または

AES

等のブロック暗号を用いた暗号化の処理．ストリーム暗号であれば，処理時間は元データのサイズに比例する．

（

2

）ファイルの一体化

暗号化されたデータ全体を空間的に攪拌する処理．処理時間は元データのサイズに比例する．

（

3

）分割化

(2)

の過程で一体化されたファイルのユーザごとに異なるサイズへ分割する処理．処理時間は他の処理種別と比べ，ほとんど無視し得る．

（

4

）シャッフリング

分割化された断片ファイルをシャッフリングし，ランダムに並び替える処理．実質的に再配置表の作成だけなので，処理時間は分割数に比例する．

（

5

）複製・再暗号化

シャッフリングされ，再配置された各断片データを，

複製後，その同一性が判断できないようにするための再暗号化処理．処理時間は元データのサイズと複製数の積に比例する．

（

6

）ユーザデータの分散保管

ユーザのデータファイルを暗号化・断片化し，異なる場所へ分散保管する処理．

（

7

）メタデータの秘密分散保管

秘密鍵を含むメタデータをしきい値秘密分散方式により，異なる場所へ秘密分散保管する処理．

以上の

(1)

〜

(7)

がバックアップ処理の基本メカニズムである．

(2)

のファイルの一体化の処理の前に，

(1)

の第

1

の暗号化によるデータのランダム化を行う理由は，第三者が万が一，一体化後に分割化された断片化ファイルを全て集め，元ファイルと同じ形態に並べ替えることに偶然に成功した場合においても，当該データのビット列は依然として，ランダムデータ列にしか見えず，正当な並べ替えに戻ったことを判断できないようにするためである．当該のサービスを提供する事業者のみがメタデータを用い，復号化に必要な断片化ファイルの回収後の復元処理を正しく実施することができる．

処理対象のデータサイズは

(1)

〜

(3)

は元データ全体，

(4)

は全ての断片ファイル，

(5)

〜

(7)

は個々の断片ファイルとし，全体をパイプライン処理することで高速処理が実現される．しかしながら，元データが主記憶よりも大きな場合，

(2)

と

(3)

でパイプライン処

理が不可能となり，著しい速度低下が予想される．そのような場合，

(2)

と

(3)

では，プログラムに用意されたバッファのサイズごとに処理を行うことで，パイプライン処理が実現可能である．

後述する一体化処理時の可逆演算の単位を

32

ビットとし，疑似乱数の初期設定値としては

1024

〜

2048

ビット程度を使用する．ソフトウェアの実行環境で使用される疑似乱数は簡便ではあるが，物理乱数やシステムクロック

( ms

^または

μs

^単位

)

の使用が安全性の面からは望ましい．また，ストリーム暗号を使用する代わりにブロック暗号を使用した場合でも，本方式の特長が，損なわれることは全くなく，両方式の併用も可能である．一方，一連の暗号化や分割転送の過程で使用した暗号鍵，ファイルの分割番号，転送先の

PC

の

IP

アドレスやクラウド内の指定ファイル名等の，

元ファイルの解読に必要となるメタデータの情報量はユーザがバックアップすべき元データの情報量と比較して

2

〜

3

桁以上，小さいメモリ容量であることに着目し，しきい値秘密分散保管を行い，バックアップシステム全体のセキュリティを向上させる必要がある．

メタデータは通常はユーザデータの数百分の

1

から数千分の

1

以下で構成できるため，通信路としては安

全な

IP-VPN

を活用し，大容量のユーザデータの保

管にはインターネットのようなベストエフォート的で経済的なネットワークを活用する．このように，経済的なネットワーク上での広域分散化と並行して，メタデータをインターネットと分離した

IP

網

(IP-VPN

や

NGN

等

)

で転送することにより，全体として経済的でかつ安全性の高いバックアップシステムを実現できる．将来，攻撃者の計算能力が高くなり，計算量的安全性によって成立する公開鍵暗号等の保証ができない場合に備えてしきい値秘密分散を行うことにより，例えば同時に

3

か所がハッキングされない限り，安全性を担保できる方式としての運用も可能である．本方式におけるしきい値秘密分散の適用法は

4. 2

で述べる．

本方式では，断片化されたデータを「どこから」「いくつ」集め，どのように「再結合」すべきかに関わる

「情報」の全てが同時に得られない限り，復号化は不可能である．本方式は十分な「計算量的安全性」を備えるとともに「情報理論的安全性」に比肩し得る暗号技術に近づいた方式と考えることもできる．

5.

で詳細を述べる．

(6)

4. 2

基本となる要素技術

4. 2. 1

ストリーム暗号と一体化技術の融合

ファイルを安全にバックアップするための手段として，従来のブロック暗号方式を拡張する手段は，いずれは処理遅延時間の指数関数的な増加と所要メモリ量の増加に耐えられない状況になると考えられる．また，

暗号のもつ安全性を計算量的な複雑さのみに依存する従来の方式では，安全性は遅かれ早かれ，低下する暗号の「危殆化」も論じられている．

本方式では，従来とは異なる方法で，安全性を確保できる手段を用い，守るべきデータ容量が大規模化した場合でも高速暗号処理が実現でき，かつ高いセキュリティを容易に実現する．従来は，十分な評価がなされていなかった高速ストリーム暗号に新たな息吹を与え，飛躍的に高速化が進むネットワーク環境とクラウド環境とを，効果的に融合させることにより，セキュリティを飛躍的に向上できる可能性がある．ブロック暗号もストリーム暗号方式も，どちらも単独で，

1

対

1

通信を対象とした，ファイルデータの暗号化を実現するが，暗号処理の高速化に関しては原理的にストリーム暗号が有利である．しかしながら，ストリーム暗号は，一般的には，他の処理技術との併用を実施しない限りは，安全性の面での課題がある．この理由は，従来のストリーム暗号では，

1

対

1

通信を前提として，

秘密鍵をシードとして擬似乱数を生成し，平文と排他的論理和

(XOR: Exclusive OR)

演算などの単純な可逆演算を行うことにより，暗号文を生成するからである

[18]

．復号化時には，同じシードから擬似乱数を生成し，暗号文に対して

XOR

演算を行うことにより，

元の平文を容易に復元することができる．ここで，

1

対不特定多数通信を前提としてストリーム暗号を適用する場合，演算種別は

XOR

演算に限らず，

2

進の加減算等の可逆演算を行い，これらの演算を任意に組み合わせ，かつ秘密鍵を毎回，変更する操作と，任意に当該のデータを，不特定多数の受信者に向けて分割転送する操作を組み合わせることにより，暗号強度を飛躍的に高められる性質に着目する必要がある．なお，

1

対不特定多数通信による分散転送を前提として，ストリーム暗号を適用する場合，ファイル一体化（ファイル内容の空間的な攪拌）と組み合わせることが有効である．この際に，一体化されたファイルをランダム分割とシャッフリング処理により，分割データの受信先を随時変更できる処理を組み合わせて，不特定多数の受信者に転送することにより，文献

[18]

で述べられる

図4 ファイルデータの空間的撹拌アルゴリズム Fig. 4 Algorithm of spatial random scrambling.

ような再同期攻撃も適用できず，暗号強度を飛躍的に高められる．ストリーム暗号は単純なビットストリーム単位で発生するデータ処理に適しているので，処理時間はブロック暗号に比べて極めて短く，リアルタイムで高速暗号化・復号化を実現できる特徴を備える．

したがって，ストリーム暗号特有の「解読」容易性の課題を解決すれば十分なセキュリティを保証できる安全で高速な暗号方式として甦らせることができる．課題解決の鍵としては，「高速暗号化」

+

「ファイル一体化

(

空間的な撹拌処理

)

」

+

「分割」

+

「シャッフリング」

+

「複製」

+

「再暗号化」

+

「ランダム分散」という一連の処理を適切な順番で組み合わせる手法が有効である．図

4

にファイル一体化

(

ファイルの空間的撹拌

)

のアルゴリズムを示す．一体化の基本処理は以下のとおりである．

n

要素の配列

x [0 . . . n − 1]

において，最初は

x[1] = x[1] + x[0]

，次に

x[2] = x[2] + x[1]

というように順に小さい番号の要素から一つ大きな番号の要素に可逆演算（図

4

の場合は排他的論理和）を

x [ n − 1] = x [ n − 1] + x [ n − 2]

まで繰り返す．そして最後に

x [0] = x [0] + x [ n − 1]

の演算をすることで，

n

要素の配列の内容を配列全体に広く撹拌する．一体化処理をよりセキュアーにするためには，この基本処理の繰り返し回数，可逆演算の種類，可逆演算を行う要素間の距離等を可変にする方法があげられる．

一連の時系列で実施される暗号化及びネットワーク分散のメカニズムを用いて，元データに関わる必要な断片データを全て集めた後に，復号化することが必要となる．このメカニズムを知らない第三者が，復号化に要する計算時間は，元データ容量の増加に伴い，分割数を増すことにより，従来のブロック暗号方式に比

(7)

べて飛躍的に大きくできる．従来方式との本質的な違いは，ファイルデータのサイズに応じて，分割数を大きくすることにより，容易に安全性を高められるという特徴に加え，むしろ，分割数や分散保管場所などの情報を秘密にすることにより，従来とは異なる概念で可用性と安全性を同時に確保できることである．従来の暗号では暗号鍵の長さを増やすことにより暗号強度を高めていたが，本技術ではファイル分割数を増やし，

ランダムに分散化を図ることにより，計算量的な検証，

すなわち

(

ファイル分割数

)!

個の総あたり組み合わせ検証に加え，ファイル保存場所の探索処理が新たにが必要となる．しかしながら，第三者が偶然に元の組み合わせ配置に一致した状態を実現した場合においても，そのビット配列は，第三者にとっては相変わらず，

ランダムビット情報配列に過ぎず，復号化の進み具合を検証するための判断基準が存在しない特質をもっている．この理由は，正しく組み合わせられたファイルデータのビット列でさえ既にファイル全体に渡り，空間的な攪拌

(

一体化

)

処理が施されているためである．

4. 2. 2

メタデータと秘密分散技術

先に述べたように，メタデータは

HS-DRT

の暗号化，一体化，分割，シャッフリング，複製，転送先情報等の多くの情報で構成される．そのため，一般的な暗号の暗号鍵と比較すると多くの情報量が必要になる．

メタデータの一般的な構成と所要情報量の概算を表

1

に示す．

表

1

から分かるように，メタデータの大きさはバックアップする重要データの大きさではなく，サービスレベルに応じて設定した分割数

( m )

や冗長数

( n )

によって決まり，特に複製後の断片ごとの情報

(Informa- tion associated with m × n fragmented ﬁles)

部分がメタデータのほとんどを占める．ファイル情報

(File name . . . )

のサイズは，送信先の

FQDN

に，送信先でのパス名とファイル名やキー名を

URL

形式で表現したものを想定しているので，可変長で長くなる可能性がある．このファイル情報を含めた複製後の断片ごとの情報の合計を概算で

2K[Byte]

と仮定すると，

2.

で例示した

3

個のサービスレベルごとに計算すれば，最高レベルで

16M[Byte] ( 2 K [ Byte ] × 80 × 100)

，高度レベルで

4M[Byte] ( 2 K [ Byte ] × 40 × 50)

，中高度レベルで

1.6M[Byte] ( 2K[Byte] × 40 × 20)

となる．数十

G[Byte]

以上のデータをバックアップする場合には，メタデータの情報量は元データの

3

桁以上小さい値であることが分かる．

HS-DRT

の特長は，重要

表1 メタデータの構成と情報量 Table 1 Metadata format and its information

amount.

Information associated with bytes

the original ﬁle (maximum)

Hash value 64

File name (including URL information) variable

First encryption key 512

ID number regarding with the spatial 4 scrambling algorithm

Number of spatial scrambling processing 4

Number of the divided ﬁles (m) 4

Number of the replicated ﬁles (n) 4

Fragments size table 8×m

Fragments sequence table 4×m

Information associated with bytes

m×nfragmented ﬁles (maximum)

Sequential number (after shuﬄing) 4

Second encryption key 512

Hash value (After second encryption) 64

Destination IP address 16

Destination ID 8

Transmission Date 8

File name (including URL information) variable

データ

(

容量

X[Byte])

を，第三者が解読不可能な分割数

(m) ×

^複製数

(n)

個の断片

(

総容量

n × X[Byte])

と，数

M[Byte]

程度の重要なメータデータに分けて転送・保存することである．断片データはクラウドに分散保管し，重要なメタデータだけを専用線や

IP-VPN

等を用いて信頼度の非常に高い複数のサーバに分散保管する．このメタデータの保管においては，単純な複製ではなく，

( k, n )

しきい値秘密分散法を適用した後，

n

箇所の管理主体や地理的位置の異なるサーバに保管することが望ましい

[12], [19]

．

例えば，メタデータに

(3, 5)

しきい値秘密分散法を適用して，

5

台の地理的，管理的に異なるサーバに当該データを格納する場合を想定する．何等かのディザスタにより，

5

台中

2

台迄のサーバに格納された情報が失なわれても，残りの

3

台の情報からメタデータは復元可能である．また，悪意をもった者がメタデータを盗もうとしても，管理主体の異なるサーバを

3

台以上クラックしない限り，メタデータが漏洩することはない．

4. 2. 3

シャッフリング技術

A.

フィッシャー・イェーツ・シャッフル

一様分布性を証明できるシャッフリングアルゴリズムはフィッシャー・イェーツ・シャッフル

(

以下

FYS

と呼称する

) [20], [21]

以外は知られていない．ランダムサンプリングを実現するための有効なシャッフリング

(8)

アルゴリズムとして，文献

[21]

では，

FYS

のみが紹介されている．この状況に鑑み，断片データをランダムに再配置するためのアルゴリズムとして，

FYS

を用いることとした．

ディザスタリカバリシステムは，一体化したデータを分割することにより強力な秘匿性能を実現できる．

分割したデータを事実上，ランダムに再配置できる根拠は以下のとおりである．再配置暗号

[22], [23]

では多くの再配置表を鍵として使用するため，

FYS

が一様分布する事実は重要な意味をもつ．

FYS

を何度か繰り返し使用すると，通常の擬似乱数生成器を用いた場合でも偏りのない再配置表の集合を得ることができる．

以下に示すように

“ FYS ”

アルゴリズムを定義し，

RNG

は適当な擬似乱数生成器とする．

procedure FYS;

begin

for i := m-1 downto 1 do begin

a:=RNG mod (i+1);

b:=x[i];

x[i]:=x[a];

x[a]:=b;

end;

配列

x[i]

を上記のアルゴリズムで攪拌したとき配列に格納されている値を確率変数

X

m,iと記す．

X

m,i

は以下の定理

1

に示すように一様分布に従う．

定理

1.

任意の

i, j ∈ Ω = { 0 , 1 , 2 , · · · , m − 1 }

^{に対して，}

P ( X

m,i

= j ) = 1

m

^{が成立する．}

(

証明は付録

1 )

B.

擬似乱数生成器の統計的な検定

本節で

FYS

に基づく擬似乱数生成器の統計的な検定を以下のように定義する．

m

を配列

x[i]

の長さとし，

n

^{を試行の回数，}

r

^を

FYS

の繰り返し回数とし，

f

i,j

( i, j = 0 , 1 , 2 , · · · , m − 1)

を

2

次元度数分布表の配列とする．ここで

f

i,j

= N ( X

m,i

= j )

とする．ただし，

N

は度数を示す．

定理

1

によって，適合度の検定の帰無仮説を以下のように設定することができる．

H

0

(m, n, r, j)

c

:

^{度数分布表}

f

·,jは一様分布に従う．

H

0

(m, n, r, i)

r

:

度数分布表

f

i,· は一様分布に従う．

また次のように対立仮説を設定することができる．

表2 帰無仮説が棄却される度数分布表の個数 Table 2 The number of rejected hypotheses

frequency tables.

RNG r h1c h1r RNG r h1c h1r

ANG 1 192 128 MT 1 13 16

ANG 2 13 16 MT 2 14 11

ANG 3 15 13 MT 3 15 11

H

1

(m, n, r, j)

c

:

^{度数分布表}

f

·,j は一様分布に従わない．

H

1

(m, n, r, i)

r

:

度数分布表

f

i,· は一様分布に従わない．

大きな

m

^{に対して検定統計量は}

χ

²^{分布に従うの} で，ある

f

·,j は

H

0cを満たし，また別のある

f

·,jは

H

1cを満たすであろう．そこで

H

1cを満たす

j

を数え上げる．すなわち

h

1cを

H

1

(m, n, r, j)

cが成立する場合の数，

h

¹rを

H

¹

( m, n, r, i )

_r が成立する場合の数と定義する．

C. RNG

の適合度の検定

ここで二つの擬似乱数生成器を検定する．一つは

Additive number generator (

以下

ANG

と呼称する

) [24]

，もう一つは

Mersenne twister (

以下

MT) [25]

である．

ここで検定の有意水準を

0.05

とし，

m = 256, n = 1000000

とする．検定結果は表

2

のようになった．

表

2

は乱数の一様性を検定した結果ではなく，

FYS

が扱う再配置表の一様分布性を検定した結果である．

FYS

は真正乱数を用いたとき再配置表の一様分布を保証している

(

定理

1)

．ここで，

m = 256

，検定の有意水準が

0 . 05

であるので，真正乱数の場合でも

h

1c，

h

1rの値は

12.8(= 256 × 0.05)

程度が期待できる．この結果，

ANG

は表

2

において

1

ラウンド

( r = 1)

では真正乱数でない

(192 > 128 12 . 8)

と判定された．また，

ANG

であっても，複数ラウンドの繰り返しを行った場合には真正乱数と判定できた．一方，

MT

は表

2

では

1

ラウンドから真正乱数と判定された

(11 ∼ 16 12 . 8)

．実際，

1

回の

FYS

を

additive

generator

で生成された擬似乱数で攪拌した再配置表は偏りが検出された．しかし

r > 1

と設定した場合には，

additive generator

で攪拌した場合でも，偏りのない再配置表が得られた．

256 × 0.05 = 12.8

なので，表

2

で得られた結果から，

r > 1

の場合はどちらの擬似乱数生成器でも検定統計量は自由度

255

の

χ

²分布に従うはずである．再配置表が一様分布すれば，この検定統計量は自由度

255

の

χ

² 分布に従う

(9)

表3 χ²分布することの検定

Table 3 Test of goodness of ﬁt forχ²statitics.

RNG r p-value RNG r p-value ANG 1 2.2e-16 MT 1 0.05974 ANG 2 0.4937 MT 2 0.5615 ANG 3 0.9124 MT 3 0.8055

はずである．適合度の検定をした結果，表

3

を得た．

ここで，

m = 256, n = 1000000

である．表

3

においては，

1

ラウンドでは真正乱数とは認め難い傾向が現れたが，複数ラウンドシャッフルすると，この状態は改善された．表

3

は

H

1

( m, n, r, j )

_cの場合である．

H

1

( m, n, r, i )

_rの場合も同様の結果が得られた．表

2

，表

3

で得られた検定結果から

ANG

より

MT

のほうが真正乱数に近いと言える．

これらの結果から，

FYS

を複数回実行した場合，

ANG

を用いても再配置表は一様分布していることが検証できたと考えられる．

以上述べたように，

DRT

では，データを分割し，ランダムに配布する方式を採用しているが，一様分布に従うスケジュールが容易に実現可能である根拠を得ることができた．

5.

計算量的安全性

インターネットを含めた多様な通信サービスを受けられる環境で安全性を定義する場合には，攻撃者が目標を達成するために必要とされる処理量や計算時間に関する適切な仮定を設ける必要がある．解読を行うための計算時間を推定したときに，現時点から将来に渡り十分長い，解読困難な時間を保証できる性能は，計算量的安全性とよばれる．現時点で，計算量的安全性が保証されている場合でも，計算機の急速な進展により，暗号解読がなされ，攻撃者の目標が達成される可能性がある．例えばインターネット上のセキュリティシステムで広く利用されている

RSA

暗号，

ElGamal

暗号，だ円曲線暗号などの暗号方式の多くは，データを保存する通信宛先は，一つ若しくは特定の複数の宛先に限られている．すなわち，データの保存場所の特定は容易である場合が多く，解読されるべき情報の探索は，極めて容易であると考えられる．近い将来，量子コンピュータに適した高速分析アルゴリズムや計算処理能力の急速な向上により，素因数分解や離散対数問題が短時間では解けないことを，唯一の拠り所とする従来の方式は，計算量的安全性が保証できなくなる

可能性があると考えられる．例えば，量子コンピュータ上で実行される

Grover

のアルゴリズム

[26]

を用いると，古典的なコンピュータで

O ( N )

の計算量となる計算を

O ( √

N )

で計算できる．そのため，標準的に使用されている暗号の多くは安全とは言えなくなる．また

128

ビットの鍵を使用する

AES

は

64

ビットの鍵空間の全数探索程度の計算量で破ることが可能になる．

これに対して本方式では，ファイルを安全にバックアップするために，複数の処理を時系列的に組み合わせて一体化し，分割し，ネットワーク上に，広域分散転送する「

1

対不特定多数」通信の方式を採用している．広域分散転送のランダム性は既に述べたシャッフリング技術によっている．この技術が情報取得を試みる攻撃者に対して，どの程度，安全となるかを計算量的安全性の観点から以下に明確化する

[22]

．

データを

n

分割し，ランダムに再配置後に分散する場合を考える．古典的コンピュータに対して

N = n!

が，極めて安全である場合に，本方式を適用し，

2 n

^分割後において

Grover

のアルゴリズムで攻撃したとしても量子コンピュータでの計算量は，十分に大きいことを保証することができる．その理由は次式

(2)

が成り立つからである．

(∀n ∈ N) : n! <

(2n)! (2)

このことは，本方式ではデータを

n = 100

分割すれば古典的コンピュータの攻撃

(100! 10

¹⁵⁸通りの組み合せ探索

)

に対して安全であるところを，

2 n = 200

分割することで，量子コンピュータによる攻撃を更に無効化できることを意味している．ここで，本方式における分割数を

2

倍にした場合の処理時間は元の処理時間と比してほとんど増加しないことに着目する必要がある．一方，だ円曲線暗号や

AES

の場合は鍵長を

2

倍にすると処理時間は

2

倍以上に増加する．

一方，情報理論的に安全な暗号方式が，次世代の暗号方式として注目されている．しかしながら，この暗号方式は，一般には安全に記録するための必要情報量が膨大になるという欠点がある．例えば，情報量的に安全な共通鍵暗号方式を実現するためには，メッセージ長と同じ長さの鍵が必要なことを想定すると，現実的な暗号方式とは言い難い．本方式は上述したように，

天文学的に長い時間をかけても，ほとんど第三者からの攻撃は成功し得ない特質を備えることができ，従来方式と比べてより高い計算量的安全性を有する方式の候補と考えられる．

(10)

6.

^{性能評価}

6. 1

基本性能の評価

本節では，広域分散ネットワーク制御技術のうち，

暗号化と一体化並びに分割とシャッフリングの部分の基本性能の評価結果を示す．

性能評価を行ったテストベンチを図

5

に示す．このテストベンチは，

2

台の

PC

，

4

台の

Network Attached Storage (NAS)

と

1000base-T

のネットワークで構成されている．

2

台の

PC

，

PC1

と

PC2

の基本仕様を表

4

に示す．

PC1

に実装した

HS-DRT encryption core module

は三つのスレッドと，スレッド間のデータの受け渡しをする四つのバッファから構成されている．三つのスレッドは，受信スレッド，暗号化スレッド，送信スレッドの異なる役割をもつ．暗号化スレッドは，図

5

に示すように，第

1

の暗号化

(1st encryp- tion)

，一体化

(spatial scrambling)

，分割・シャッフリング

(fragmentation & shuﬄing)

，再暗号化

(2nd encryption)

の処理を行う．データの複製は本テストベンチでは行っていない．暗号化には総当たり攻撃に強くなるように乱数の初期値が

4096

ビットの

ANG

によるストリーム暗号を用い，再配置表を作るための乱数生成は速度性能を重視し初期値が

32

ビットの

MT (mt19937ar)

を用い，シャッフリングは

FYS

を

3

回繰り返すようにプログラムを実装した．この

HS-DRT encryption core module

はストリーム暗号を用い，圧縮処理は行わないため，データのパターンに依存する性能の変化は生じない．

PC2

に実装した

dummy data generator

も

MT

を用いて乱数データを高速生成し，

1000base-T

の実効帯域

112[MB/sec]

で，

PC1

にデータを供給する．

NAS

を

4

台使用し，

2

台ずつ別々に

1000base-T

の回線に収容する理由は，

PC2

から

PC1

に供給される

112[MB/sec]

と同等以上の帯域で

PC2

から

NAS

に送信できるようにし，

PC2

から

NAS

への書き込み速度が

112[MB/sec]

を下回らないようにするためである．

ネットワークへ

(

から

)

の送

(

受

)

信も

HDD

への読み書きも行わず，純粋な暗号化・一体化・分割・シャッフリング性能に限定して測定した結果，

168[MB/sec]

の処理性能を検証した．この結果，

2GHz

程度以上のクロック周波数で動作するプロセッサを用いれば完全にソフトウェアベースで動作させた場合でも

1000base-T

の帯域以上の性能が発揮できることを検証した．

次に，

PC2

で生成したランダムデータをネットワー

図5 基本性能評価用テストベンチ Fig. 5 The performance evaluation bench.

表4 テストベンチのPC基本仕様 Table 4 PC speciﬁcations in the test environment.

PC1 PC2

Encryption core module Data generator CPU Core2 Quad Q6600 2.40GHz Memory 8GB (DDR2-800) 4GB (DDR2-800)

RAID 0 (striping)

HDD SATA 500GB SATA 250GB

7200rpm x4 7200rpm

OS Fedora 12 x86 64 Fedora 10 i686

ク経由で

PC1

が受信し，暗号化・一体化・分割・シャッフリングをした後，

4

台の

NAS

に

ftp

プロトコルで送信した場合の性能を述べる．

PC1

が

1GB

のデータを処理するのに必要なレイテンシは

13.2[

秒

]

であり，

3

スレッドでの並列処理により，データ処理性能のスループットは

112[MB/sec]

を確保できることを検証した

[27]

．

6. 2

パブリッククラウドの活用

パブリッククラウドを利用し，

DRT

エンジンを実装したアプライアンス（特定の用途向けに設計，開発された機器）である

DRTbox (

後述

)

を利用したバックアップシステム構成を図

6

に示す．本システムの性能評価を，図

6

の測定実験用のタイムチャートを用いて行った結果を以下に述べる．

DRTbox

内で処理すべきデータを認識したタイミ

ングを図

7

の左端のファイルに示す．制御部はバック

(11)

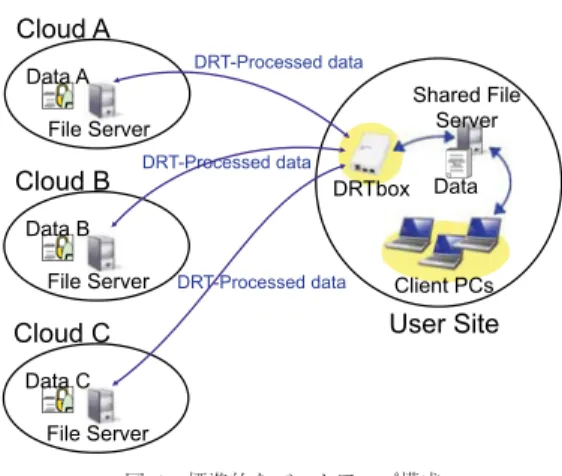

図6 標準的なバックアップ構成

Fig. 6 Standard ﬁle backup system conﬁguration.

図7 HS-DRTデータ処理タイミング

Fig. 7 Timing chart of processing data of HS-DRT.

アップ対象となるファイルを検出後直ちに，クラウド上の認証サーバへ端末自体の認証とサービスの認証及びアクセス権限の確認を行う．これが図

7

の区間

A

（

Section A

）に示す部分である．区間

A

は，サーバ上の認証（

Authentication

）と承認（

Authorization

）の動作及びネットワークの通信時間

(

図

7

で

Auth Servers

と

DRTbox Controller

の間の

4

本の矢印の部分

)

からなる．端末，サービス，権限の認証及び承認動作と並行し，

DRTBox

は処理対象データ用のプリプロセスを起動するが，このプロセスは，通常は短時間処理のため，上述の区間

A

の時間が経過する前に完了する．承認と認証が完了すると，実際のデータを複数のクラウドへアップロードする動作が発生する．図

7

に示す区間

B

（

Section B

）が，あらかじめ規定されたサイズで分割されたデータを送信する間隔である．

表5 区間A内の処理時間(クラウド) Table 5 Processing time in the section A (Cloud).

Section A Authenti Authori Network -cation -zation (estimation) 282[msec] 98[msec] 62[msec] 122[msec]

表6 区間Bの経過時間と処理効率(クラウド) Table 6 Processing time of the section B and

eﬃciency (Cloud).

Section B CPU usage duration

min 44[msec] 20%

max 240[msec] 100%

average 144[msec] 68%

図

7

は，

DRTbox

を異なる三つのクラウドサーバへ分散してデータ保管を行う場合を示し，

DRTbox

内部ではそれぞれの送信ルーチンが個別のプロセスとして同時に動作する．マルチコアの場合にはこれらのプロセスが適切に分散するよう実装

(

コーディング

)

しているが，

DRTbox

はシングルコアであるため，マルチコア実装時に期待できる性能改善は達成できていない．なお，測定のために実コードに

OS

が用意する時刻測定関数

gettimeofday()

を埋め込み，測定の際にはスワップと

NTP

機能を停止している．表

5

に区間

A

における認証及び承認の測定平均値を示す．ネットワークの通信時間（表

5

の

Network

）は，実測値ではなく，区間

A

全体の時間から認証と承認にかかった時間を引いた値である．認証と承認のための時間についてはクラウドサーバの処理性能と処理の混雑度合に依存し，ネットワークについても契約するクラウドサー

ビス及び

DRTbox

が存在するクライアント環境に依

存する．これらの測定値は，一般的な光回線と比較的廉価で信頼できるプロバイダが提供するクラウドサービスの環境における一例である．

表

6

に区間

B

の測定値を示す．この試験測定では，

分割された断片ファイルのサイズは

1Mbyte

を想定した．実際の内部処理では

1Mbyte

を更に

64Kbyte

単位で

16

個に分割して処理を行うが，複数クラウドで同期を確認し，他クラウドへの転送処理を行う単位は

1Mbyte

である．

三つのクラウドサーバへデータを送信する三つのプロセスについては，

TCP

セッションでの往復遅延があるため，レート制御を行わない場合でも待ち合わせ遅延時間が発生する．これらの遅延時間を適切にスケジューリング処理することにより，三つの単一のプロ

(12)

セス処理とほぼ同じ時間で送信処理を完了させることができる．クラウド

B

とクラウド

C

への送信処理をダミーとして実際に送信を行わない場合でも，全体の処理時間に大きな差異は見られなかった．

CPU

の平均使用率が約

70%

程度であることを考慮すると，送信レートの支配的要素はネットワーク性能であることが判る．

6. 3

オンプレミスでの運用

表

7

に

6. 2

のシステムをオンプレミスで運用した場合の測定結果を示す．具体的にはクラウド上に設置した保管サーバと同様のサーバをローカルに設置し，バックアップ先としてこのサーバ群を活用した．

DRTbox

とローカルのサーバ間は

1Gb/s

のイーサネット回線で接続した状態で測定を行った．

認証と承認に要する処理時間がクラウドを用いた場合の測定値と比較して小さな値を示しているが，この理由はオンプレミスによる優位性ではなく，むしろ，

クラウド上の仮想マシンよりも高い処理性能のサーバをオンプレミスで使用したことによる．

一方，ネットワークの通信時間

(Network)

は₆₁¹

(=

2

122

)

程度に短縮されている．しかしながら区間

A

の部分は，各ファイルごとに一度発生するのみの処理であるため，例えば

10MByte

以上のファイルサイズの場合には，全体の転送レートに対して大きな影響とはならないことがわかる．

一方，表

8

に示すデータ転送では，転送レートが

1.5

倍ほどに改善された．この理由はクラウド上ではネットワークの遅延が支配的であったのに対し，オンプレミスでの運用では，

DRTbox

の性能が支配的になったためである．クラウドでの測定では

CPU

の平

表7 区間A内の処理時間(オンプレミス) Table 7 Processing time of the section A

(on-premises).

Section A Authenti Authori Network -cation -zation (estimation) 42[msec] 18[msec] 22[msec] 2[msec]

表8 区間Bの経過時間と処理効率(オンプレミス) Table 8 Processing time of Section B and eﬃciency

(on-premises).

Section B CPU usage duration

min 92[msec] 92%

max 118[msec] 100%

average 102[msec] 97%

均使用率が約

68%

であったが，オンプレミスではほぼ

100%

に近くになり，

CPU

が限界まで動作していることを示している．クラウドでの測定結果である表

6

とオンプレミスでの測定結果と表

8

を比較すると，

SectionB

の所要時間の最小値はオンプレミスの測定結果が，クラウドでの測定結果よりも大きな値となっている．この理由としては，サーバ側のリソース割り当て最適化による影響が考えられる．ファイルの分割アップロードには

HTTPS

プロトコルを用いたが，

オンプレミス上の

HTTP

サーバは，特にメモリのリソースを消費しないように実装できたのに対し，クラウド上のサーバは高速な仮想マシンを共有しているため，測定中に処理負荷の状態に応じて，通常は

CPU

リソースや

I/O

バッファ（キャッシュ）の割り当てが変化する．したがって，他の仮想マシンの負荷が軽い場合や，ディスク

I/O

に余裕がある場合には，保証性能を上回る速度で，通信データの保存が実施される場合があると考えられる．メモリリソースは仮想マシン単位で管理され，平均的には契約された性能の範囲を考えれば良い．しかしながら，前述の条件等を考慮すると，短い時間単位では変動する場合もあり，これらの要因が遅延時間の変動に影響したものと考えられる．

7.

^{実用化システム例}

上述したデータをバックアップするための仕組みを

「ファイル金庫システム」として実用化した．「ファイル金庫システム」には，

PC

にインストールするアプリケーションベースのシステム，インストール不要なアプライアンスベースのシステム，アプライアンスを仮想環境に適用した仮想マシンベースのシステムの三つがある．各々のシステムの概要を以下に述べる．

7. 1

アプリケーションベースのシステム

PC

にインストールし，

PC

内のデータをフォルダ単位でバックアップできる「

DRTbackup

」は最初に

DRT

エンジンを実装したソフトウェア製品である．

DRTbackup

は

Windows PC

と

Macintosh

で稼働するアプリケーションであり，指定したフォルダを監視し，追加や更新のあったファイルを

HS-DRT

で分散して複数のクラウドサーバへ保管する機能を備える．

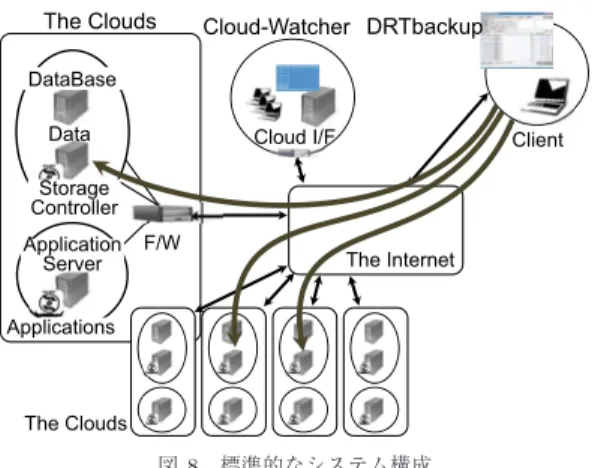

図

8

はファイル保管を行う場合の標準的な構成であり，複数のクラウドを監視エンジン

(Cloud-Watcher)

により管理し，ファイル保管の都度，適切なクラウドサーバを選択できる機能を具備する．

ユーザが設定を行うのはバックアップの対象となる

(13)

図8 標準的なシステム構成

Fig. 8 Standard structure of HS-DRT system.

フォルダの指定と，除外するファイルの指定，及びバックアップのインターバル等である．一度インストールして初期設定を行えば，利用者は重要データを当該フォルダにコピーするだけで，クラウドへのバックアップがバックグラウンドで自動的に行われる．

7. 2

アプライアンスベースのシステム

「

DRTbackup

」を活用する際，共有サーバのバックアップでは以下のような課題がある．ユーザの

PC

にソフトウェアのインストールが必要となること，インストールした

PC

が起動していない場合にバックアップが実施されないこと，更に専用機でないため動作保証が困難なことである．

これらの課題を解決するため，既存の

PC

へのインストール作業を不要とし，かつ

24

時間稼働を実現した低消費電力のアプライアンスとして「

DRTbox

」を開発した．「

DRTbox

」は既存のユーザ環境を変更せず，

追加デバイスとして設置でき，

24

時間連続してバックアップ処理を継続できる．

DRTbox

には

ARM

ベースの

CPU

をもつ（株）ぷらっとホーム製の

OpenBlocksA6

を活用した．

OS

に

Debian

系の

Linux

を採用しているため，後述する仮想マシンベースのシステムとソースコードの共通化を図ることができた．

7. 3

仮想マシンベースのシステム

DRTbox

の設計と並行して，当該装置の物理的な障

害に対応するため，仮想マシン上に

DRT

エンジンを実装した「

DRTVM

」を開発した．

DRTVM

は仮想マシン上の

Linux

にインストールできる

DRT

エンジンであり，インストールの難易度は伴うものの，十分な知識を有するサイト管理者のもとでは，ハードウェア

の信頼性を重視せずに済むため，導入コストの低減化が可能である．

仮想マシン上のアプリケーションは

DRTbox

で動作するエンジンとほぼ同一のものである．

DRTbox

のファームウェアは

Linux

のため，仮想マシンも同様

に

Linux

のベースイメージを利用し，リソースの共

通化を図った．

DRTbox

に実装した

CPU

はシングルコアであるため，仮想マシンへの移植にあたってはマルチコアを検出し，処理を効果的に分散する機能を追加した．仮想マシンへの実装に当たっては，

Amazon

社の

AWS (EC2)

と

NTT Communications

社の

Biz

Hosting

などの複数のクラウドサービスを活用して，

本提案の暗号処理用エンジンを搭載した．

なお，一般的にはクラウド側からローカル環境のサーバにアクセスすることは推奨されないが，仮にこの方法が実施できる場合は，プライベートクラウド環境を構築するか，またはローカル環境側からクラウドサーバ側へセキュアーな接続を確立し，当該のアプリケーションサービスを駆動することにより，クラウ

ド上の

HS-DRT

エンジンがオンプレミスのファイル

サーバを監視することが可能になる．

7. 4

秘密動画伝送システム

前節まで述べたシステムは，

HS-DRT

技術をデータの保管及び回復処理に適用したものであるが，新たな応用システムとして，秘密動画伝送システムの開発を進めている．

図

9

に，

HS-DRT

技術を動画伝送に応用した秘密動画伝送システムの構成例を示す．送信側

(

図

9

の左側

)

は，動画像データを適切なバイト数ごと，例えば

GOP (Group Of Pictures)

ごとに，暗号化，一体化，

分割

(

図

9

では

4

分割

)

を行う．更に各分割画像の断片を再分割

(

図

9

では

4

分割

)

することで，多数の動画像データの断片

(

図

9

では

16

断片

)

を生成する．これらの多数の断片を，断片数と同数の

TCP/UDP

ストリームを用いて送信を行う．このとき，断片とストリームの対応関係や送信処理の順序は，シャッフリングテーブルを用いて攪拌する．受信側

(

図

9

の右側

)

は，断片をシャッフリングテーブルを用いて並べ替えて結合した後，逆一体化と復号処理を行って，元の動画像データを復元する．この実装では，秘密鍵やシャッフリングテーブルを含むメタデータは，送信側と受信側で同一のものを共有する必要がある．

配信する動画情報に対して，より強固なセキュリティを必要とするニーズが増えつつあり，複数のサー

広域分散ネットワークを活用したディザスタリカバリ技術の実用化

招待論文
