(1)

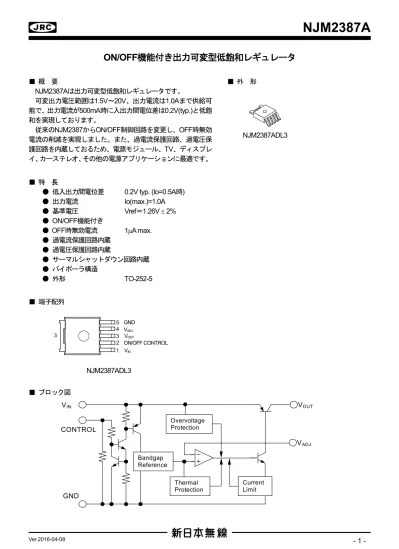

NJM2387A

ON/OFF機能付き出力可変型低飽和レギュレータ

■ 概 要 ■ 外 形 NJM2387Aは出力可変型低飽和レギュレータです。 可変出力電圧範囲は1.5V~20V、出力電流は1.0Aまで供給可 能で、出力電流が500mA時に入出力間電位差は0.2V(typ.)と低飽 和を実現しております。 従来のNJM2387からON/OFF制御回路を変更し、OFF時無効 電流の削減を実現しました。また、過電流保護回路、過電圧保 護回路を内蔵しておるため、電源モジュール、TV、ディスプレ イ、カーステレオ、その他の電源アプリケーションに最適です。 ■ 特 長 ● 低入出力間電位差 0.2V typ. (Io=0.5A時) ● 出力電流 Io(max.)=1.0A ● 基準電圧 Vref=1.26V 2% ● ON/OFF機能付き ● OFF時無効電流 1 A max. ● 過電流保護回路内蔵 ● 過電圧保護回路内蔵 ● サーマルシャットダウン回路内蔵 ● バイポーラ構造 ● 外形 TO-252-5 ■ 端子配列 ■ ブロック図 VOUT GND VIN Bandgap Reference CONTROL Current Limit Thermal Protection Overvoltage Protection VADJ NJM2387ADL3 NJM2387ADL3 ON/OFF CONTROL VADJ VOUT GND VIN 1 2 3 4 5 3

(2)

NJM2387A

■ 絶対最大定格 (Ta=25 C) 項 目 記 号 定 格 単 位 入力電圧 VIN +35 V コントロール電圧 VCONT +35(*1) V 出力調整端子電圧 VADJ +6 V 消費電力 PD 1190(*2) 3125(*3) mW 接合部温度 Tj -40 +150 C 動作温度 Topr -40 +85 C 保存温度 Tstg -50 +150 C (*1): 入力電圧が35V以下の場合は入力電圧と等しくなります。 (*2): 基板実装時 76.2×114.3×1.6mm(2層 FR-4)でEIA/JEDEC 規格サイズ、且つ銅箔面積100mm2 (*3): 基板実装時 76.2×114.3×1.6mm(4層 FR-4)でEIA/JEDEC 準拠による (4層基板内箔:74.2×74.2mm、JEDEC 規格JESD51-5 に基づき、基板にサーマルビアホールを適用) ■ 電気的特性 (VIN=15V, VO=10V, Io=0.5A, R1=1k , CIN=0.33 F, Co=22 F, Tj=25 C) 測定はパルス試験です。 項 目 記 号 条 件 最 小 標 準 最 大 単 位 入力電圧 VIN 3.8 - 30 V 出力電圧 VO(ADJ) 1.5 - 20 V 基準電圧 Vref 1.235 1.26 1.285 V ラインレギュレーション Vo/ VIN VIN=VO+1V VO+17V - 0.04 0.16 %/V

ロードレギュレーション Vo/ Io VIN=VO+2V,Io=0A 1.0A - 0.2 1.4 %/A

出力電圧温度係数 Vo/ T Tj=0 +125 C - 0.02 - %/ C 静止時無効電流 IQ Io=0A, VI CONT=2.7V

CONTを除く - - 5 mA

OFF時無効電流 IQ(OFF) VCONT=0V - - 1 A

入出力間電位差 VI-O Io=0.5A - 0.2 0.5 V リップル除去比 RR Vin=Vo+2V, ein=0.5Vrms, f=120Hz 52 65 - dB 出力ON 制御電圧 VCONT(ON) 2.0(*4) - - V 出力OFF 制御電圧 VCONT(OFF) - - 0.4 V 出力ON 制御電流 ICONT(ON) Vc=2.7V 10 30 50 A 出力OFF 制御電流 ICONT(OFF) Vc=0.4V 1 3 5 A (*4): ON/OFF CONTROL端子がオープンの場合は出力電圧がOFFします。

(3)

NJM2387A

熱特性 項 目 記 号 値 単 位 接合部-周囲雰囲気間 ja 105(*5) 40(*6) C/W 接合部-ケース表面間 jt 17(*5) 12(*6) C/W (*5): 基板実装時 76.2×114.3×1.6mm(2層 FR-4)でEIA/JEDEC 規格サイズ、且つ銅箔面積100mm2 (*6): 基板実装時 76.2×114.3×1.6mm(4層 FR-4)でEIA/JEDEC 準拠による (4層基板内箔:74.2×74.2mm、JEDEC 規格JESD51-5 に基づき、基板にサーマルビアホールを適用) ■ 消費電力-周囲温度特性例 ■ 標準測定回路

A

V

3 Io 22µF Vo 0.33µF VIN RL

NJM2387A

+ 5 2

A

VCONT ICONT IQOFF + 1

A

4 R2 R1=1kΩ

A

IQ Vo = Vref (1 + R2/R1) NJM2387ADL3 PowerDissipation (Topr=-40~+85°C,Tj=150°C) 0 500 1000 1500 2000 2500 3000 3500 -50 -25 0 25 50 75 100 125 Temperature : Ta(°C) P o w e r D is si p a tio n PD (m W ) on 4 layers board on 2 layers board

(4)

NJM2387A

■ 応用回路例 ① ON/OFF機能を使用しないとき

NJM2387A

VIN VOUT CONTROL GND 0.33µF 22µF VOUT VIN + + R2 R1 VADJ R1 は 100 ~20k での使用 を推奨します。 Rc コントロール端子はVINに接続してください。 ② ON/OFF機能を使用したとき

NJM2387A

VIN VOUT CONTROL GND 0.33µF 22µF VOUT VIN Rc + + R2 R1 VADJ R1 は 100 ~20k での使用 を推奨します。 コントロール端子はHレベルでONし、オープンもしくはGNDレベルでOFFします。

(5)

NJM2387A

・対GND 帰還抵抗 R1 について 本抵抗を大きくしすぎると、高温時に出力端子からのリーク電流により、出力電圧が設定値に対して上昇する可能 性があります。対して、抵抗値を小さくしすぎるとR1 に流れる電流が大きくなり、結果 IC の消費電流が増加します。 上記から、R1 の設定範囲として 100 R1 20k を推奨します。 ・コントロール端子 - VIN 間に抵抗 Rc を接続する場合 本抵抗を挿入することによりコントロール電圧が高くなった場合にコントロール端子に流れる電流が大きくなるの を制限することができます。コントロール電流の低減が不要であれば、本抵抗の接続は必要ございません。 コントロール端子 - VIN 端子間にプルアップ抵抗 Rc を接続するとコントロール電流は低減されますが、抵抗 Rc での電圧降下が発生しますので、コントロール端子に印加される電圧が出力ON 制御電圧を満足できるよう設定して ください。 出力ON 制御の最低電圧 / 電流は周囲温度によって変動しますので、抵抗 Rc を挿入される場合は特性例の 温度特性をご確認の上、抵抗値を選定してください。 ・入力コンデンサCINについて 入力コンデンサCINは、電源インピーダンスが高い場合や、VIN又はGND 配線が長くなった場合の発振を防止する 効果があります。 そのため、推奨値(電気的特性共通条件欄に記載している容量値)以上の入力コンデンサCINをVIN端子- GND 端 子間にできるだけ配線が短くなるように接続してください。 ・出力コンデンサ COについて 出力コンデンサ Co はレギュレータ内蔵のエラーアンプの位相補償を行うために必要であり、容量値と ESR(Equivalent Series Resistance: 等価直列抵抗)が回路の安定度に影響を与えます。

推奨容量値(電気的特性共通条件欄に記載している容量値)未満の Co を使用すると内部回路の安定度が低下し、 出力ノイズの増加、レギュレータの発振等が起こる可能性がありますので、安定動作のために推奨容量値以上の Co を、VOUT 端子-GND 端子間に最短配線で接続して下さい。 尚、Co は容量値が大きいほど出力ノイズとリップル成分が減少し、出力負荷変動に対する応答性も向上させるこ とが出来ます。 また、コンデンサ固有の特性変動量(周波数特性、温度特性等)やバラツキを充分に考慮の上、適切なコンデンサ を選定してください。

(6)

NJM2387A

■特性例 9 9.5 10 10.5 11 9 9.5 10 10.5 11 O u tp u t V o lt ag e : V o (V ) Input Voltage : VIN(V) NJM2387A_10V Output Voltage vs. Input Voltage

@:Ta=25o C Co=22 F Io=0A Io=0.5A Io=1A 0 2 4 6 8 10 12 0 500 1000 1500 2000 2500 O u tp u t V o lt ag e : V o( V ) NJM2387A_10V Output Voltage vs. Output Current

@:Ta=25oC

Co=22 F

Output Current : Io(A)

VIN=22V VIN=11V VIN=35V 0 5 10 15 20 25 30 35 40 0 500 1000 1500 G ro u n d P in C u rr e n t : I G N D ( m A ) NJM2387A_10V

Ground Pin Current v.s. Output Current

@:Ta=25oC

VIN=11V

Co=22 F R1=1k R2=6.94k

Output Current : IO(mA)

0 0.2 0.4 0.6 0.8 1 0 500 1000 1500 Output Current:Io(mA) @:Ta=25oC Co=22 F R1=1k R2=6.94k D ro p o u t V o lt a g e :d V I-O (V ) NJM2387A_10V Dropout Voltage vs. Output Current

20 40 60 80 100 C o n tr o l C u rr en t : ICo n t ( A ) NJM2387A_10V Control Current vs. Control Voltage

@:Ta=25oC VIN=11V Co=22 F Io=500mA Rc=0 Rc=100k Rc=50k 2 4 6 8 10 12 O u tp u t V o lt ag e : V o( V ) NJM2387A_10V Output Voltage vs. Control Voltage

@:Ta=25oC VIN=11V Co=22 F Io=500mA Rc=0 Rc=100k Rc=50k

(7)

NJM2387A

■特性例 -3 -2 -1 0 1 2 3 0 500 1000 1500 L o ad R eg u la ti o n : d V o -I o (% /A )

Output Current : Io(mA) NJM2387A_10V

Load Regulation vs. Output Current

@:Ta=25oC VIN=12V Co=22 F R1=1k R2=6.94k 0 500 1000 1500 2000 2500 3000 10 15 20 25 30 35 P e ak O u tp u t C u rr e n t : Io M A X (m A ) NJM2387A_10V

Peak Output Current vs. Input Voltage

Input Voltage : VIN(V) @:Ta=25oC R1=1k R2=6.94k Co=22 F Vo=9V 0 2 10-10 4 10-10 6 10-10 8 10-10 1 10-9 0 5 10 15 20 25 30 35 NJM2387A_10V

Quiescent Current(OFF) vs. Input Voltage

@:Ta=25oC Co=22 F VCONT=0V Q u ie s ce n t C u rr en t( O F F ) : I Q O F F ( A ) Input Voltage : VIN(V) 0 100 200 300 400 500 0.001 0.01 0.1 1 10 100 1000

Output Current : Io(A)

O u tp u t N o is e V o lt a g e : V n ( V rm s) NJM2387A_10V

Output Noise Voltage vs. Output Current

@:Ta=25oC VIN=11V LPF:80kHz Co=22 F 1 10 100 1m 10m 100m 1 20 30 40 50 60 70 80 90 100 R ip p le R e je ct io n R a ti o : R R ( d B ) Frequency : f (Hz) Io=0A Io=0.1A Io=0.5A @:Ta=25oC VIN=12V ein=500mVrms Co=22 F 10 100 1k 10k 100k NJM2387A_10V Ripple Rejection Ratio v.s. Frequency

Io=1A 20 30 40 50 60 70 80 90 100 0.001 0.01 0.1 1 10 100 1000

Output Current : Io(mA) NJM2387A_10V Ripple Rejection vs. Output Current

@:Ta=25oC VIN=12V ein=500mVrms f=120Hz Co=22uF

(8)

NJM2387A

■特性例 0 0.05 0.1 0.15 0.2 0.25 0.3 -50 0 50 100 150 D ro p o u t V o lt ag e : d VI-O (V ) NJM2387A_10V Dropout Voltage vs. Tem perature

@:Io=0.5A Co=22 F Temperature : Ta (oC) 0 0.5 1 1.5 2 -50 0 50 100 150 C o n tr o l V o lt a g e :V co n t-o n [ V ] NJM2387A_10V Control Voltage vs. Temperature

@:VIN=11V Io=0.5A Co=22 F Temperature : Ta (oC) 9.6 9.8 10 10.2 10.4 -50 0 50 100 150 O u tp u t V o lt ag e : V o (V ) NJM2387A_10V Output Voltage vs. Temperature

@:VIN=11V Io=0.5A Co=22 F Temperature : Ta (oC) 0 500 1000 1500 2000 2500 -50 0 50 100 150 O u tp u t P ea k C u rr e n t : Io _p ea k (m A ) NJM2387A_10V

Output Peak Current v.s. Temperature

@:VIN=11V Co=22 F Temperature : Ta (oC) 0.5 1 1.5 2 2.5 3 Q u ie s ce n t C u rr en t : I Q ( m A ) NJM2387A_10V Quiescent Current vs. Input Voltage

(9)

NJM2387A

■特性例 -0.1 -0.05 0 0.05 0.1 -50 0 50 100 150 L in e R e g u la ti o n : d V o /d Io (% /V ) NJM2387A_10V Line Regulation vs. Tem perature

@:VIN=11-27V Io=0.5A Co=22 F Temperature : Ta (oC) -1 -0.5 0 0.5 1 -50 0 50 100 150 L o ad R eg u la ti o n : d V o /d Io (% /A ) NJM2387A_10V Load Regulation vs. Temperature

@:VIN=12V Io=0-1A Co=22 F Temperature : Ta (oC) 0 2 4 6 8 10 12 -50 0 50 100 150 200 O u tp u t V o lt ag e : V o (V ) NJM2387A_10V Output Voltage vs. Temperature

@:VIN=11V Io=0.5A Co=22 F Temperature : Ta (oC) 0 100 200 300 400 500 -50 0 50 100 150 S h o rt C ir cu it C u rr en t : Is c ( m A ) NJM2387A_10V

Short Circuit Current vs. Temperature

@: VIN=11V

Co=22 F

Output is short to ground.

(10)

NJM2387A

■特性例 0 2 4 6 8 10 12 14 16 -60 -50 -40 -30 -20 -10 0 10 20 0 1 2 3 4 5 NJM2387A_10.0V

ON/OFF Transient Response without Load

O u tp u t V o lt ag e : V o [ V ] C o nt ro l V o lt a g e : V o [ V ] Time : t [S] Control Voltage Output Voltage @:Ta=25oC VDD=11V Co=22 F Io=0mA 0 2 4 6 8 10 12 14 16 -60 -50 -40 -30 -20 -10 0 10 20 0 4 8 12 16 20 NJM2387A_10.0V ON/OFF Transient Response

O u tp u t V o lta g e : V o [ V ] C o nt ro l V ol ta g e : V o [V ] Time : t [mS] Control Voltage Output Voltage @:Ta=25oC VDD=11V Co=22 F Io=500mA 9.85 9.9 9.95 10 10.05 10.1 10.15 10.2 10.25 5 6 7 8 9 10 11 12 13 0 40 80 120 160 200 NJM2387A_10.0V Input Transient Response

O u tp u t V o lt ag e : V o [ V ] Time : t [ S] Input Voltage Output Voltage @:Ta=25oC VDD=11V Co=22 F Io=500mA In p u t V o lt a g e : VIN [ V ] 9.4 9.6 9.8 10 10.2 10.4 10.6 10.8 11 -100 0 100 200 300 400 500 600 700 0 40 80 120 160 200 NJM2387A_10.0V Load Transient Response

O u tp u t V o lt a ge : V o [ V ] Time : t [uS] Output Current Output Voltage @:Ta=25oC VDD=11V Co=22 F Io=450mA O u tp u t C u rr en t : Io [ m A ] <注意事項> このデータブックの掲載内容の正確さには
