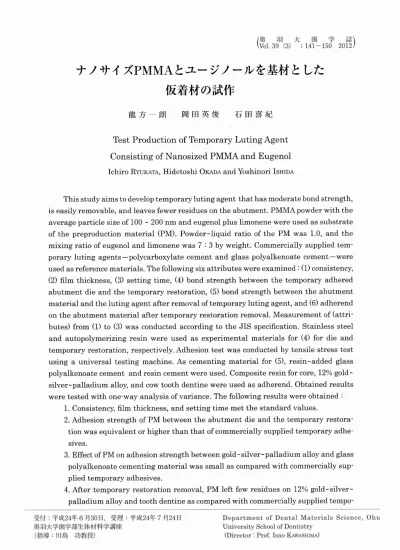

ナ ノサ イ ズPMMAと ユ ー ジ ノ ー ル を基 材 と した
仮着材の試作
石 田 喜 紀 岡 田 英 俊
龍 方 一 朗
Test Production of Temporary Luting Agent
Consisting of Nanosized PMMA and Eugenol
Ichiro RYukATA, Hidetoshi OkADA and YOshinori IsHIDA
This study aims to develop temporary luting agent that has moderate bond strength, is easily removable, and leaves fewer residues on the abutment. PMMA powder with the
average particle size of 100‑200 nm and eugenol plus limonene were used as substrate of the preproduction material(PM). Powder‑liquid ratio of the PM was 1.0, and the mixing ratio of eugenol and limonene was 7:3 by weight. Commercially supplied tem‑
porary luting agents‑polycarboxylate cement and glass polyalkenoate cement‑were used as reference materials. The following six attributes were examined:(1)consistency, (2)film thickness,(3)setting time,(4)bond strength between the temporary adhered abutment die and the temporary restoration,(5)bond strength between the abutment material and the luting agent after removal of temporary luting agent, and(6)adherend on the abutment material after temporary restoration removal. Measurement of(attri‑
butes)from(1)to(3)was conducted according to the JIs specification. Stainless steel
and autopolymerizing resin were used as experimental materials for(4)for die and temporary restoration, respectively.Adhesion test was conducted by tensile stress test using a universal testing machine. As cementing material for(5), resin‑added glass
polyalkenoate cement and resin cement were used. Composite resin for core,12% gold‑
silver‑palladium alloy,and cow tooth dentine were used as adherend. Obtained results were tested with one‑way analysis of variance. The following results were obtained:
1.Consistency,film thickness, and setting time met the standard values.
2.Adhesion strength of PM between the abutment die and the temporary restora‑
tion was equivalent or higher than that of commercially supplied temporary adhe‑
Sives.
3.Effect of PM on adhesion strength between gold‑silver‑palladium alloy and glass polyalkenoate cementing material was small as compared with commercially sup‑
plied temporary adhesives.
4.After temporary restoration removal, PM left few residues on 12% gold‑silver‑
palladium alloy and tooth dentine as compared with commercially supplied tempo‑
rary adhesives.
Based on the above‑mentioned results, it was suggested that PM might be clini‑
cally useful material.
Key words:temporary luting agent, PMMA, eugenol
Tsと 略 記),グ ラ ス ポ リア ル ケ ノエ ー ト系1種(以 後IPと 略 記)を 用 い た 。 Ts, IPは メ ー カ ー 指 示 の 標 準 粉 液 比 と した 。 各 材 料 の練 和 お よ び操 作 を室 温23±2℃,湿 度50±5%の 環 境 下 で 行 っ た 。 2.実 験 方 法
実 験 項 目1)〜3)はJIS規 格4)に 準 じ て 行 っ た。
す べ て の 実 験 は1条 件 に つ き 試 料 数 を10個 と し, 各 実 験 結 果 の 値 はone way ANOVAお よ び Tukey's HsD TESTに て 有 意 差 検 定 を 行 っ た 。 1)稠 度 の 測 定
練 和 した 各 材 料 の 練 和 泥0.5mlを ガ ラス 板 上 に 置 き,練 和 開 始 か ら3分 後 に,合 計120gの ガ ラ ス 板 と お も り を 載 せ 練 和 開 始 か ら10分 後 に,広 が っ た 試 料 の 平 行 線 間 の 最 大 部 及 び 最 小 部 の寸 法 を 測 定 し,こ の 平 均 値 を稠 度 と した 。
2)被 膜 厚 さ の測 定
練 和 した 試 料 を2枚 の ガ ラス 板 の 間 に 挟 み,練 和 開 始3分 後,定 荷 重 試 験 器 に て15kgの 荷 重 を
10分 間 か け,デ ジ タ ル マ イ ク ロ メ ー タ ー (MCU‑151,ニ コ ン)で 厚 さ を 測 定 し,セ メ ン トを挟 ま な い 時 の ガ ラ ス板 の厚 さ と の差 を求 め た 。 3)硬 化 時 間 の測 定
内 径6mm,厚 さ2mmの 測 定 用 リ ン グ に 各 材 料 を 填 塞 し練 和 を 開 始 して か ら3分 後 に,温 度 37℃,相 対 湿 度100%の 恒 温 槽 中 に移 し,15秒 間 隔 で ビ カ ー 針 を試 験 片 の 表 面 に 落 と した 。 こ の操 作 を針 跡 が つ か な くな る ま で繰 り返 し,そ の 時 間
を 練 和 開始 か ら起 算 して 硬 化 時 間 と した 。 4)支 台金 型 と暫 間 被 覆 冠 の接 着 強 度 試 験 支 台 金 型 は 直 径8mm,高55mm,片 側 テ ーパ ー
4°,マ ー ジ ン形 態 は シ ャ ン フ ァ ー タ イ プ の ス テ ン レス 鋼 製 金 型 を 用 い た 。 金 型 は ア セ トン で10 分 間,蒸 留 水 で10分 間 超 音 波 洗 浄 を 行 っ た 。 レ
ジ ン冠(以 後TEKと 略 記)に は 常 温 重 合 型 メ チ ル メ タ ク リ レー トレ ジ ン(ユ ニ フ ァ ス トⅡ,GC) 仮 着 材 は歯 科 臨 床 に お い て,様 々 な 用 途 で 頻 繁
に使 用 され て い る。 そ の 中 で も歯 冠 修 復 に お い て 支 台歯 形 成 後,補 綴 装 置 が 完 成 す る まで,暫 間 被 覆 冠 と支 台 の 仮 着 に 使 用 され る こ とが 最 も 多 い 。 そ の 際 に要 求 され る性 質 は,一 定 の 期 間 に 限 り暫 間被 覆 冠 を支 台 に保 持 す る だ け の 接 着 耐 久 性 を有 す る こ と,暫 間 被 覆 冠 の撤 去 操 作 は 容 易 に で き る こ と,さ ら に最 終 補 綴 装 置 の 合 着 に お い て,支 台 と合 着 材 の 接 着 に 影 響 を及 ぼ さ な い こ と が挙 げ ら れ る1，2)。しか し,現 在 これ らす べ て の性 質 を十 分 に満 足 す る仮 着 材 は市 販 され て い な い 。 近 年,仮 着 材 は イ ン プ ラ ン ト補 綴 に お い て も使 用 され3), 臨 床 で の 使 用 頻 度 が 高 い に も か か わ らず,研 究 報 告 は少 な い 。 そ こで 今 回 は,暫 間被 覆 冠 撤 去 時 に お け る仮 着 材 自体 の 支 台 装 置 へ の 残 存 を少 な く し, 最 終 補 綴 装 置 の 接 着 へ の 影 響 を少 な くす る こ と を
目的 と して 暫 間 被 覆 冠 の 主 な 成 分 で あ るPMMA を粉 末 の 基 材 に応 用 して,仮 着 材 の試 作 を行 っ た 。 実 験 は,硬 化 時 間,稠 度,被 膜 厚 さ,支 台 金 型 と暫 間被 覆 冠 の接 着 試 験,仮 着 材 除 去 後 の 支 台 材 料 と合 着 材 の 接 着 試 験,仮 着 材 除 去 後 の 支 台 材 料 の 観 察 に つ い て 行 い,試 作 仮 着 材 と市 販 仮 着 材 と で 比 較 検 討 した。
1.実 験 材 料
実 験 に 用 い た 材 料 の 主 成 分,メ ー カ ー お よ び コ ー ドを 表1に 示 す 。 試 作 材(以 後PMと 略 記) の 粉 末 に は 平 均 粒 径100〜200nmのPMMA,液
に はユ ー ジ ノ ール と リモ ネ ン を用 い た 。 予 備 実 験 の 結 果 か ら粉 液 比 は1.O,液 部 の ユ ー ジ ノ ー ル と
リ モ ネ ンは 重 量 比 で7:3と した 。 比 較 対 照 の 市 販 仮 着 材 は ポ リカ ル ボ キ シ レ ー ト系1種(以 後
径6mmの チ ュ ー ブ に 厚 径2mmと した 合 着 材 を支 台 材 料 に接 着 させ た 。 そ の後 前 述 した条 件 で 24時 間保 管 し,万 能 試 験 機(1310WTM,ア イ コ ー エ ン ジ ニ ア リ ン グ)で ク ロ ス ヘ ッ ドス ピ ー ド 0.5mm/minで,せ ん 断 接 着 強 度 試 験 を 行 っ た 。 ま た,被 着 面 に仮 着 材 を接 触 させ ず に合 着 材 と支 台 材 料 を 接 着 させ た 条 件 を コ ン トロ ー ル(以 後 CONと 略 記)と した 。
6)暫 間被 覆 材 料 撤 去 後 の支 台 材 料 被 着 面 の 観 察
10×10×1mmの 板 状 の 常 温 重 合 型 メ チ ル メ タ ク リ レ ー トレ ジ ン と被 着 面 を マ ス キ ン グ テ ー プ に て 直 径6mmに 規 定 し た 各 支 台 材 料 を10kg定 荷 重 試 験 器 で5分 間 加 圧 し て 仮 着 させ,温 度37℃
の 蒸 留 水 中 で 一 週 間保 管 した 。 そ の 後,臨 床 的 な 観 点 か ら試 料 を支 台材 料 か ら常温 重 合 型 メ チ ル メ タ ク リ レー トレ ジ ン を撤 去 した 直 後 の 条 件 と撤 去 後 仮 着 材 を 歯 科 用 エ キ ス カ ベ ー タ ー で 肉 眼 的 に残 を 用 い た 。TEkは 支 台 金 型 を 円 筒 状 の 専 用 金 型
に入 れ,常 温 重 合 型 メ チル メ タ ク リ レ ー トレ ジ ン を 餅 状 期 に 圧 接,填 入 し た 。 各 材 料 で 金 型 と TEKを 合 着 後,10kg定 荷 重 試 験 器 で5分 間 加 圧 し,温 度37℃,相 対 湿 度 約100%の 恒 温 恒 湿 中 で 24時 間 保 管 し た。 接 着 強 度 試 験 は 万 能 試 験 機 (1310W TM,ア イ コ ーエ ン ジ ニ ア リ ング)を 用 い,引 張 荷 重 に よ りク ロ スヘ ッ ドス ピ ー ド0.5mm/
minで 行 っ た 。
5)仮 着 材 除 去 後 の 支 台 材 料 と合 着 材 の 接 着 強 度 試 験
使 用 し た支 台 材 料 と合 着 材 を表2に,実 験 方 法 を 図1に 示 す 。 合 着 材 に は レ ジ ン セ メ ン ト(以 後 GMと 略 記)と レ ジ ン添 加 型 グ ラ ス ポ リ アル ケ ノ エ ー トセ メ ン ト(以 後RGと 略 記)を 用 い た。 支 台 材 料 に は コ ア用 コ ン ポ ジ ッ トレ ジ ン,12%金 銀 パ ラ ジ ウ ム合 金,牛 歯 象 牙 質 を用 い た 。 樹 脂 包 埋 し た 各 支 台 材 料 と10×10×1mmの 板 状 の 常 温 重 合 型 メ チル メ タク リレ ー トレ ジ ン(ユ ニ フ ァス トⅡ,GC)を10kg定 荷 重 試 験 器 で5分 間 加 圧 し て 仮 着 させ,温 度37℃,相 対 湿 度 約100%の 恒 温 恒 湿 中 で 一 週 間 保 管 した 。 レ ジ ン撤 去 後,支 台 材 料 に 残 存 して い る 仮 着 材 を歯 科 用 エ キ ス カ ベ ー タ ー で 肉 眼 的 に残 存 の し ない 状 態 ま で 除 去 し,内
IPが7.50±0.35と な っ た 。 PMはTs, IPと 比 較 す る と 有 意 に 小 さ な 値 を示 し た 。
4.支 台 金 型 と 暫 間 修 復 物 の 接 着 試 験
接 着 強 さ の 結 果 を 図5に 示 す 。 各 材 料 の 接 着 強 さ (MPa)はPMが0.20±0.04, TSが0.12±0.02, IPが0.20±0.03と な っ た 。 PMはTsと 比 較 す る と 有 意 に 大 き な 値 を 示 し,IPと 同 等 の 値 を 示 し た 。 5.仮 着 材 除 去 後 の 支 台 材 料 と合 着 材 の 接 着 試
験
各 支 台 材 料 と合 着 材 と の 接 着 強 さ の 結 果 は 図6
〜11に 示 す 。 レ ジ ン コ ア とGMの 接 着 強 さ(MPa) (図6)はCONで10.85±1.93, PMで8.51±2.92, TSで7.00±1.64, IPで8.43±2.47と な っ た 。 CON とTs間 で 有 意 差 が 認 め ら れ た が,PM間 と で は 認 め ら れ な か っ た 。 金 銀 パ ラ ジ ウ ム 合 金 とGM の 接 着 強 さ(MPa)(図7)はCONで3.30±0.94,
PMで2.07±1.52, TSで2.48±1.50, IPで1.77
±0.65と な っ た 。CONとIP間 で 有 意 差 が 認 め ら れ た が,PM間 と で は 認 め ら れ な か っ た 。 象 牙 質 とGMの 接 着 強 さ(MPa)(図8)はCONで4.99
±1.16,PMで4.07±1.76, Tsで4.43±1.73, IP 存 し な い 状 態 に 除 去 し た 条 件 に つ い て 被 着 面 の 観
察 を 行 っ た 。 試 料 をPd蒸 着 装 置(Ion sputter E101, Hitachi)に て 処 理 し,走 査 型 電 子 顕 微 鏡 (s‑3500,Hitachi,以 後sEM)に て 支 台 材 料 の 表 面 観 察 を 行 っ た 。
1.稠 度
稠 度 の 結 果 を 図2に 示 す 。 各 材 料 の 広 が り直 径 (mm)はPMが29.12±2.62, Tsが30.19±0.61, IPが33.73±2.11と な っ た 。 各 試 料 間 で 有 意 差 は 認 め ら れ な か っ た 。
2.被 膜 厚 さ
被 膜 厚 さ の 結 果 を 図3に 示 す 。 各 材 料 の 被 膜 厚 さ(μm)はPMが12.53±5.73, TSが28.86±4.01, IPが16.35±5.12と な っ た 。 PMはTSと 比 較 す
る と 有 意 に 小 さ い 値 を 示 し,IPと 比 較 す る と 有 意 差 は 認 め ら れ な か っ た 。
3,硬 化 時 間
硬 化 時 間 の 結 果 を 図4に 示 す 。 各 材 料 の 硬 化 時
間(min)はPMが5.00±0.15, TSが7.60±0.22,
強 さ(MPa)(図10)はCONで2.35±0.88, PM で1.97±1.06,Tsで0.28±0.18, IPで0.51±0.20 と な っ た 。PMはTS, IPと 比 較 す る と 有 意 に 大 き く,ま たCONと は 有 意 差 は 認 め ら れ な か っ た 。 象 牙 質 とRGの 接 着 強 さ(MPa)(図11)はCON
で5.80±1.70,PMで5.70±2.08, Tsで4.81±0.87, IPで4.76±2.88と な っ た 。 CONお よ び 各 材 料 間 で3.76±1.51と な っ た 。CONお よ び 各 材 料 間 で
有 意 差 は 認 め ら れ な か っ た 。
レ ジ ン コ ア とRGの 接 着 強 さ (MPa)(図9) はCONで8.10±1.80, PMで4.92±1.80, TSで 5.15±2.17,IPで4.76±1.28と な っ た 。 CONと IP間 で 有 意 差 が 認 め ら れ た が,PM間 と で は 認 め
ら れ な か っ た 。 金 銀 パ ラ ジ ウ ム 合 金 とRGの 接 着
PMの(a),(b)条 件 と も に 少 量 の 残 存 し たPM が確 認 され た(図15)。Tsの(a)条 件 で は ほ ぼ 全 面 に付 着 が確 認 され た 。(b)条 件 で は残 存 したTs が 確 認 され た(図16)。IPの(a),(b)条 件 と も に Tsと 同 様 の 残 存 が 確 認 され た(図17)。
3)象 牙 質 表 面
PMの(a),(b)条 件 と も に ほ とん ど 付 着 が確 認 され な か っ た(図18)。Ts, IPの(a)条 件 で は ほ ぼ 全 面 に 付 着 が確 認 され た 。(b)条 件 で もTS, IP と も に 無 数 の 残 留 し た 塊 が 確 認 され た(図19, 20)。
仮 着 材 の 最 大 の特 徴 は撤 去 を前 提 と しな が ら も 被 着 体 を一 定 期 間保 持 させ る性 質 を持 ち 合 わせ る こ とで あ る 。 特 に暫 間 被 覆 冠 の 撤 去 直 後 は支 台 に 仮 着 材 が 残 存 す る こ とが あ り,ま た,最 終 補 綴 装 置 の合 着 に少 な か らず 影 響 を及 ぼ す こ とが 明 らか と な っ て い る5〜9)。こ れ らの こ と は,患 者 に と っ て は もち ろ ん 術 者 に と っ て もデ メ リ ッ トと な る。
そ こで 今 回,撤 去 時 に お け る支 台 へ の残 存 を少 な く し,最 終 補 綴 装 置 の 合 着 に 及 ぼ す 影 響 も少 な い 仮 着 材 を開 発 す る こ と を 目的 に,暫 間被 覆 冠 に用 い られ る常 温 重 合 型 メ チ ル メ タ ク リレ ー トレ ジ ン の 粉 末 主 成 分 で あ るPMMAを 成 分 とす る仮 着 材
を試 作 し市 販 仮 着 材 と比 較 検 討 した 。 1.PMの 歯 科 理 工 学 的 性 質 に つ い て
今 回 の 実 験 項 目で あ る 稠 度,被 膜 厚 さ,硬 化 時 間 は仮 着 材 料 に と って 重 要 な因 子 で あ る。 稠 度 は, 仮 着 の操 作 性 に大 き な影 響 を及 ぼ し,被 膜 厚 さ は で 有 意 差 は 認 め られ な か っ た 。
6.暫 間 被 覆 材 料 撤 去 後 の 支 台 材 料 被 着 面 の 観 察
図12〜20に 常 温 重 合 型 メ チ ル メ タ ク リ レ ー ト レ ジ ン硬 化 体 を撤 去 直 後(a)の 支 台 材 料 被 着 面 と撤 去 後 仮 着 材 を歯 科 用 イ ン ス ツ ル メ ン トで 肉 眼 的 に残 存 し な い 状 態(b)に 除 去 した 支 台 材 料 被 着 面 につ い て 代 表 的 な もの を示 す 。
1)レ ジ ン コ ア表 面
PMの(a)条 件 で はPMの 薄 膜 が 一 層,被 着 体 表 面 を覆 っ て い る の が確 認 され た 。(b)条 件 で は 残 存 し たPMが 疎 ら に 確 認 さ れ た(図12)。 Ts の(a)条 件 で は ほ ぼ 全 面 に付 着 した 厚 い 層 のTS が確 認 で き た 。(b)条 件 で は 残 存 したTSが 確 認
され た(図13)。IPの(a)条 件 で はTSと 同 様 の 残 存 が 確 認 され た。(b)条 件 で は残 存 し たIPが 比 較 的 多 く確 認 され た(図14)。
2)金 銀 パ ラ ジ ウ ム表 面
硬 化 時 間 はPMをTS, IPと 比 較 す る と有 意 に 小 さい 値 で あ っ た 。PMは 粉 末 の 粒 径 が小 さい た め,液 の 浸 潤 が 早 く,ま た溶 解 しや す い た め と考 え られ た。 しか し,硬 化 時 間 は,規 格 値 範 囲 内 で あ る こ と か ら仮 着 操 作 に及 ぼ す 影 響 は 少 な い と考
え られ た 。
以 上 の こ とか ら,試 作 仮 着 材 の 歯 科 理 工 学 的 性 質 は 市 販 仮 着 材 と比 較 して も同 等 か,そ れ 以 上 と 考 え られ,仮 着 材 と して 十 分 な 性 質 を有 して い る
こ とが 示 唆 され た。
2.支 台 金 型 と暫 間被 覆 冠 の 接 着 強 さ
PMの 値 はTsと 比 較 す る と有 意 に 大 き な 値 を 示 し,IPと は 同 等 の 値 を示 した 。 ま た,引 張 試 験 後 に お い て 支 台 金 型 表 面 と暫 間 被 覆 冠 内 面 を 肉 眼 的 に 観 察 し た と こ ろ,PMは 暫 間 被 覆 冠 側 に, TS, IPは 支 台 金 型 側 に 多 く付 着 して い た 。 PM は 粉 末 の 主 成 分 で あ るPMMAを ユ ー ジ ノー ル に よ っ て 溶 解 し,凝 集 結 合 す る こ とで 硬 化 体 に な る と考 え られ る16)。し た が っ て,常 温 重 合 型 メチ ル メ タ ク リ レー トレ ジ ン に よ り作 製 され た 暫 間 被 覆 冠 をPMに よ り仮 着 す る場 合,練 和 直 後 のPM が被 覆 冠 内 面 も一 部 溶 解 し,さ ら に結 合 す る こ と が 考 え られ る こ とか ら,暫 間 被 覆 冠 に対 す る接 着 性 はTS, IPよ り も高 い と推 察 され た。 一 方,支 台金 型 は ス テ ン レス 製 で あ る。 液 成 分 に カル ボ ン 酸 共 重 合 体 を 用 い て い るTsは カ ル ボ キ シ レ ー ト 系,IPは グ ラ ス ア イ オ ノ マ ー 系 で あ る た め,非 貴 金 属 で あ る ス テ ン レ ス に 対 す る 接 着 性 はPM
よ り高 い と考 え られ た17)。臨 床 的 に は ス テ ン レス 修 復 物 の適 合 や 維 持 力 に 関 係 し,硬 化 時 間 は修 復
物 の適 合 精 度 や 治 療 時 間 に大 き な影 響 を及 ぼ す も の で あ る10〜11)。ま た,稠 度 と硬 化 時 間 は被 膜 厚 さ に 影 響 を及 ぼ す 因 子 で あ る。 稠 度 の 規 格 値4)は 広 が り直 径30±1mmと な っ て お りPMの 値 は, Ts, IPと 比 較 して も操 作 性 に 及 ぼ す 影 響 が 少 な い と 考 え られ た 。
被 膜 厚 さ に お い てPMはTs, IPと 比 較 す る と 値 が小 さ くTsと は有 意 差 が 認 め られ た 。 歯 科 に お い てPMMAは 様 々 な 材 料 に 応 用 され て い る が, その 用 途 に よ り粒 径 は異 な る。 今 回試 作 材 の粉 末 の 基 材 に は ナ ノサ イ ズPMMAを 用 い た 。 被 膜 厚 さ は 粉 末 の 粒 径 に影 響 を受 け る12)。し た が っ て ナ ノサ イ ズ のPMMAを 用 い て い るPMは 被 膜 厚 さ の 値 が小 さか った と考 え られ た。 この こ と は,最 近 の 修 復 物 の 適 合 精 度 が5〜30μm13〜15)で あ る こ
と を考 え る と有 利 な点 と考 え られ た 。
3.仮 着 材 除 去 後 の 支 台 材 料 と合 着 材 の 接 着 強 さ
歯 冠 修 復 に お い て,暫 間被 覆 冠 を撤 去 後,最 終 補 綴 装 置 を合 着 す る こ と とな る。 よ っ て 仮 着 材 が 支 台 と合 着 材 の 接 着 に 影 響 を及 ぼ さな い こ と は仮 着 材 の 最 も重 要 な性 質 の1つ で あ る1，2)。ま たPM
の液 部 で あ るユ ー ジ ノ ール は レ ジ ン系 材 料 の 接 着 強 さ に 影 響 を 及 ぼ す とす る報 告 が あ る19,20)。そ こ で 支 台 材 料 と合 着 材 の 接 着 強 さ にPMが 及 ぼ す 影 響 を検 討 した 。 結 果 と して,金 銀 パ ラ ジ ウ ム合 金 とRGの 接 着 強 さ に 及 ぼ す 影 響 に つ い てPM
はTs, IPと 比 較 す る と小 さい こ とが 推 察 され た 。 ま た,PMの 値 はCONの 値 と比 較 して も有 意 差 は認 め られ な か っ た。 試 作 材 の液 部 で あ るユ ー ジ ノ ー ル は 芳 香 族 性 水 酸 基 を もつ た め,金 属 と イ オ ン結 合 が生 じ21),金 銀 パ ラ ジ ウ ム 合 金 に対 し材 料 の 残 存 が 生 じ,合 着 材 の 接 着 力 に 影 響 を 及 ぼ す 可 能 性 が あ っ た 。 しか しな が ら,図15の(a)で は PMの 残 存 が ほ と ん ど認 め られ ず,(b)に お い て もTs, IPと 比 較 す る と残 存 し た材 料 は 明 らか に 少 な い こ と が 観 察 され た 。PEMAと ユ ー ジ ノ ー ル を基 材 と した仮 封 材 を試 作 した 菅 島 は,ユ ー ジ ノ ー ル がPEMA表 層 を溶 解 し, PEMA粒 子 相 互 が 凝 集 結 合 して 弾 性 を有 す る硬 化 体 に な り,そ の
た め 一 塊 で 窩 洞 か ら除 去 で き る もの と して い る16)。
こ の こ とか ら同 じ メ タ ク リレ ー ト系 の 粉 末 で あ る PMMAを 基 材 と したPMに お い て も 同様 に硬 化 体 は弾 性 体 で あ る こ と が 考 え られ,そ して 粉 末 の PMMAが 同 じ成 分 で あ る 常 温 重 合 型 メ チ ル メ タ が 支 台 材 料 と な る こ と は な い。 しか し,図12〜
20(a)に お け る常 温 重 合 レ ジ ン硬 化 体 撤 去 後 の 被 着 面 の 観 察 に お い て も,PMに 比 較 しTsとIP は 主 に支 台 材 料 側 に付 着 して い た 。 また,サ ン ド イ ッチ 構 造 の 試 料 は被 着 体 両 者 に対 す る接 着 性 が 結 合 強 さ に影 響 を及 ぼ す と さ れ る18)。した が っ て, 被 着 体 が ス テ ン レ ス金 型 か ら支 台 材 料 に 変 わ っ た と して も,仮 着 材 の 常 温 重 合 型 メ チ ル メ タ ク リ レ ー トレ ジ ン あ る い は 支 台 材 料 に 対 す る接 着 性 の 傾 向 が 変 わ ら な けれ ば,近 似 した 結 果 と な る こ と が 推 察 され,こ れ らの こ と を考 慮 す る と,こ の 実 験 は仮 着 材 の 実 験 シ ミュ レ ー トと して 妥 当 で あ る
と考 え られ た 。
以 上 の こ とか ら,支 台 形 態 に お け る試 作 仮 着 材 の接 着 強 さは 市 販 仮 着 材 と 同等 か それ 以 上 の 値 を 示 した こ とか ら,臨 床 に 応 用 で き る こ とが示 唆 さ れ た 。
材 の 開 発.歯 材 器 24;431‑438 2005.
Okada, H, Ishida, Y, Noguchi, H., Ryukata,I.
and Nagayama, K.:Development of a new temporary luting agent consisting of PEMA and eugenol‑Residue ratio and bond strength of luting cements for abutment materials.
Dent. Mater. J.28;261‑266 2009.
村 松 透,萩 原 芳 幸,檜 山 礼 秀,小 泉 政 幸, 五 十 嵐 孝 義:歯 科 イ ン プ ラ ン トに 関 す る ア ン ケ ー
ト調 査.日 口 腔 イ ン プ ラ ン ト誌 12;262‑280 1999.
日 本 歯 科 材 料 工 業 協 同 組 合:日 本 工 業 規 格 歯 科 用 リ ン酸 亜 鉛 セ メ ン ト.JDMA GUIDEBOOk;
352‑359 日 本 歯 科 材 料 工 業 協 同 組 合 東 京 1997.
渡 辺 和 美 エ リ ゼ ッ テ,鈴 木 一 臣,山 下 敦,繁 田 真 人,今 井 誠,矢 谷 博 文,中 井 宏 之:象 牙 質 と 接 着 性 レ ジ ン セ メ ン トの 接 着 に お け る仮 着 材 の 影 響.歯 材 器 15;187‑191 1996.
吉 田 剛,小 泉 寛 恭,根 本 美 佳,小 峰 太,桟 淑 行,五 十 嵐 孝 義:接 着 性 レ ジ ン セ メ ン トの 接 着 強 度 に 関 す る 研 究 − 金 属 支 台 歯 に 仮 着 材 な ら び に 清 掃 条 件 が 及 ぼ す 影 響 −.接 着 歯 学 17;
81‑90 1999.
阿 部 菜 穂:仮 着 材 使 用 後 の ポ ス ト孔 に お け る 各 種 清 掃 方 法 に よ る 仮 着 材 除 去 硬 化 の 評 価.補 綴 誌 47;28‑37 2003.
金 栗 勝 仁,川 本 善 和,長 井 太 郎,島 田 和 基,斉 藤 仁 弘,西 山 實,五 十 嵐 孝 義,桟 淑 行,松 村 英 雄:レ ジ ン 系 装 着 材 料 の 仮 着 後 の 象 牙 質 に 対 す る 接 着 強 さ.補 綴 誌 48;39‑48 2004.
高 見 澤 俊 樹,渡 邉 孝 行,森 健 太 郎,辻 本 暁 正, 色 川 敦 士,前 田 徹,長 谷 川 賢,宮 崎 真 至:
仮 着 用 セ メ ン トの 除 去 法 が 合 着 用 セ メ ン トの 歯 質 接 着 性 に 及 ぼ す 影 響.日 歯 保 存 誌 51;210‑
217 2008.
中 嶌 裕:合 着 用 材 料.臨 床 歯 科 理 工 学(宮 崎
隆,中 島 裕,河 合 達 志,小 田 豊 編);
224‑240 医 歯 薬 出 版 東 京 2006.
鈴 木 一 臣,吉 田 靖 弘:合 着 ・接 着 用 材 料.ス タ ン ダ ー ド歯 科 理 工 学 − 生 体 材 料 と歯 科 材 料‑(鈴 木 一 臣,楳 本 貢 三,岡 崎 正 之,中 嶌 裕,西 山 典 宏 編) 第4版;227‑245 学 建 書 院 東 京 2011.
小 菅 佳 久:MMA‑TBBレ ジ ン セ メ ン トの 特 性 に 及 ぼ すPMMA粉 末 の 影 響.歯 材 器 19;92‑
101 2000.
荘 村 泰 治:CAD/CAM.最 新 歯 科 材 料 お よ び 技 術 ・ 機 器;263‑269 シ ー エ ム シ ー 東 京 2000.
山 崎 長 郎:デ ン タCADシ ス テ ム 山 崎 長 郎 監 修CAD/CAM・ オ ー ル セ ラ ミ ッ ク 修 復. QOT 別 冊;98‑105 ク イ ン テ ッ セ ン ス 出 版 東 京 2005.
千 葉 豊 和:CAD/CAMを 臨 床 に 活 か す −Lava シ ス テ ム − 補 綴 臨 床 40;140‑153 2007.
ク リ レー トレ ジ ンが ユ ー ジ ノー ル に よ って 溶 解 さ れPMと 結 合 し た こ と も支 台 材 料 側 に残 存 が 少 ない 要 因 と して 考 え られ た 。 ま た,他 の 条 件(図
6,7,9)でCONと 比 較 してTS, IP間 で は有 意 に小 さい 値 が あ っ た の に 対 し,PMで はす べ て の 条 件 でCONと 比 較 して 有 意 に小 さい 値 は 認 め られ な か っ た 。 この こ とか ら,ユ ー ジ ノー ル の 溶 出 に よ る支 台 材 料 と合 着 材 の接 着 に影 響 は 少 ない
と考 え ら れ た 。 そ し て 図13,14の(a),図16, 17の(a),図19,20の(a)か ら観 察 され る よ うに, PMはTS, IPよ り も撤 去 直 後 に お け る 支 台 材 料 に対 す る付 着 が 明 らか に少 な い こ と が確 認 され た 。
これ は除 去 作 業 時 間,支 台 歯 へ の 刺 激 を考 え る と PMはTS, IPと 比 較 して 患 者 と術 者 の 双 方 に とっ て大 き な利 点 に な る と推 察 され た。
以 上 の こ と か ら,PMは 市 販 仮 着 材 よ り も支 台 材 料 と合 着 材 の 接 着 強 さ に 及 ぼ す 影 響 が 少 な く, ま た支 台 材 料 上 に お け る残 存 も少 な い こ とか ら, 歯 科 臨 床 的 に 有 用 で あ る こ とが示 唆 され た 。
適 度 な 接 着 強 さ を有 し,支 台 へ の 残 存 が 少 な い 仮 着 材 を 開 発 す る 目的 でPMMAと ユ ー ジ ノ ー ル を基 材 と し た材 料 を試 作 し,市 販 仮 着 材 と比 較 検 討 を行 っ た 結 果,以 下 の結 論 が 得 られ た 。 1.試 作 仮 着 材 は 稠 度,被 膜 厚 さ,硬 化 時 間 に
つ い て の 規 格 値 を 満 た して い た。
2.試 作 仮 着 材 の 支 台 金 型 と暫 間 被 覆 冠 の 接 着 強 さは 市 販 仮 着 材 と比 較 して 同 等 か そ れ 以 上 の 値 を示 した 。
3.12%金 銀 パ ラ ジ ウ ム合 金 と グ ラ ス ポ リ ア ル ケ ノエ ー ト系 合 着 材 の接 着 強 さに 試 作 仮 着 材 が 及 ぼす 影 響 は市 販 仮 着 材 と比 較 す る と小 さか っ た 。 4.暫 間被 覆 材 料 撤 去 後 に お い て 試 作 仮 着 材 は
市 販 仮 着 材 よ り も12%金 銀 パ ラ ジ ウ ム合 金 と 象 牙 質 に 対 す る残 存 が 少 な か っ た 。
以 上 の こ とか ら試 作 仮 着 材 は 臨 床 的 に 有 用 な材 料 で あ る こ とが 示 唆 され た 。
岡 田 英 俊,石 田 喜 紀,野 口 博 志,長 山 克 也:
PEMAと ユ ー ジ ノ ール を基 材 と した 新 しい仮 着
effect of eugenol‑containing temporary cement on the bond strength of two resin composite core materials to dentin. J. Prosthodont.6;
37‑42 1997.
Yap, A., shah, k., Lot, E. and Tan, C.:Influ‑
ence of eugenol‑containing temporary restora‑
tions on bond strength of composite to dentin.
Oper. Dent. 26;556‑561 2001.
著 者 へ の 連 絡 先:龍 方 一 朗,(〒963‑8611)郡 山 市 富 田 町
字 三 角 堂31‑1 奥 羽 大 学 歯 学 部 生 体 材 料 学 講 座
Reprint requests:Ichiro RYUKATA, Department of Biomaterials science, Ohu University school of Dentistry
31‑1Misumido, Tomita, Koriyama,963‑8611,Japan
菅 島 正 栄:膨 張 性 仮 封 材 の 開 発.奥 羽 大 歯 学 誌
35;143‑155 2004.
Hibino, Y, kuramochi, k., Hoshino, T., Mori‑
yama, A., Watanabe, Y. and Nakajima, H.:
Relationship between the strength of glass ionomers and their adhesive strength to met‑
al. Dent. Mater.18;552‑557 2002.
岡 田 英 俊:グ ラ ス ア イ オ ノ マ ー セ メ ン トの 接 着 耐 久 性 に 関 す る 研 究.奥 羽 大 歯 学 誌 28;226‑
238 2001.
Ikemoto, T., Yoneta, T., Hagi, T. and Muraka‑
mi, A.:Essensial oils phenyl propanoids use‑
ful as OH scavengers? Free Radic. Res. Com‑
mun.16;197‑204 1992.
Wazzan, A., Harbi, A. and Hammad,I.:The
