はじめに（主な機能のご紹介）
IPC-05wを設置すれば、パソコンやiPhone・iPad、Androidスマートフォン・タブレットから24
時間、いつでも監視・見守りが可能になります。
基本設定は
3
ステップ
1. カメラをネットワークに接続 2. アプリを端末にダウンロード 3. カメラID・パスワードを入力して、映像を確認プッシュ通知
カメラが、物の動き・熱・音を検知し、iPhone・iPad・Android端末へ通知します。
スリープ状態からでも反応します。
パン・チルトで隅々までチェック
上下左右にカメラを操作することで、見えない場所をカバーします。 視野は左右（パン）180度、上下（チルト）90度です。microSD
カード録画対応
カメラ本体のスロットにmicroSDカードを挿し込めば、手軽に映像を録画することができます。 録画した映像は、遠隔で再生可能です。また、動きや音を検知した時だけ録画するセンサー録画機 能もあり、保存容量を節約できます。センサー録画は検知から5秒さかのぼってスタートするので、 検知の瞬間を確実に捉えることができます。これまでの
IP
カメラとの違い
IPC-05wの映像は、ID・パスワードを入力するだけで世界中どこからでも簡単に見られます。IP アドレス、ドメイン名、DDNS名、ポート番号を覚えたり、ルーターの設定（ポートマッピング、 固定IP、DDNS、バーチャルサーバーなど）を変更する必要はありません。IPC-05wは繋いですぐ に使える、真のプラグ&プレイIPカメラです。 固定グローバルIPアドレス 不要 ダイナミックDNS 不要 ルーターのポートマッピング 不要 ルーターのバーチャルサーバー 不要商品を設置する前に確認しておくこと
IPC-05wはインターネットに接続して使用します。IPC-05wの映像を離れた場所からご覧になるに は、IPC-05wを設置する環境にインターネット回線が必要です。 また、IPC-05wは、インターネットの「上り」回線を使用します。通常のご利用の場合、上り回線 速度が「常に3Mbps以上※1」確保できる環境を推奨します。ADSLやケーブルインターネットで は上り回線が不十分なことが多いので、ご契約内容※2を良く確認してください。 ※1 カメラ1台あたり。複数台設置する場合は台数分の速度が必要です。 ※2 契約上の最大速度と実際の速度は異なりますのでご注意ください。 例えば、サービス内容が上り最大3MBPSとなっている場合、実際の速度が3MBPSとなることはまずあり得ませ ん。実際の回線速度はスピード測定サイトなどを利用して測定することができます。2. ハードウェアと使用方法
まず、IPC-05wの主な部品を確認しましょう。2.1. 製品各部名称と機能
図2-1：前面・側面各部 レンズ 本体内蔵レンズの焦点有効距離は30㎝∼∞です。 マイク 音声を受信します。有効距離は約5mです。 赤色ＬＥＤ インターネットへの接続状態を表⺬します。正常接続時は点灯し、接続に 問題のある時は点滅します。 ⻘色ＬＥＤ LANケーブルの接続状態とパケット送受信状況を表⺬します。LANケー ブルが接続されると点灯し、パケット送受信時にチカチカと点滅します。 ＳＤカードスロット 録画用のmicroSDカードを挿入します。容量32GBのmicroSDカード （SDHC）まで対応しています。図2-2：背面各部 ブラケット取付口 市販のブラケットを取り付けるためのネジ穴です。ブラケットを使えば、 IPC-05wを壁や天井に設置する際に、壁掛けよりもしっかりと設置するこ とができます。 電源ジャック 電源アダプタを差し込みます。使用可能な電源は12V・1.0Aです。必ず正 しい電源アダプタをお使いください。 ＬＡＮジャック LANケーブルを挿し込みます。LANケーブルが接続されると、前面の⻘ 色LEDが点灯します。 リセットボタン IPC-05wを工場出荷時の設定に戻すためのボタンです。鉛筆などの細い棒 を使って、3秒以上押してください。通常、管理者アカウントを忘れた際 に使います。詳しくは46ページをご覧ください。 壁掛け 天井や壁へ取り付ける際は、付属のアンカーとネジを設置面に埋め込んだ 後、ここに引っ掛けて設置します。 デジタルI / O デジタル信号を入出力します。様々なセンサー機器と組み合わせて利用す ることができます。
アンテナ WiFi（無線LAN）の電波を受信します。IEEE 802.11nまで対応していま
2.2. インストールと使用方法
IPC-05wを接続して、映像を見てみましょう。ここでは、パソコンを使った操作方法を説明します。 必要な手順は次の３つです。 1. IPC-05wをネットワークに接続する 2. パソコンにCamViewをインストールする 3. IPC-05wのID・パスワードを入力する①
IPC-05w
をネットワークに接続する
電源アダプタとLANケーブルを本体に接続し、LANケーブルのもう一方をネットワークに接続し ます（一般的な回線の場合、ルーターもしくは、ルーターに繋がったHUBに接続します）。 IPC-05wはDHCP機能を使うよう、初期設定されています。通常、ルーターのDHCP機能はON になっていますので、IPC-05wはすぐにインターネットに接続することができます。 インターネット接続が確立されると、本体の赤色LEDが点灯します。 ※ LEDが点滅する場合は、ネットワークに設定が必要かも知れません。18∼19ページを参照してください。 図2-3：IPカメラ接続図図2-4：LANケーブルをルーターへ接続
②
パソコンに
CamView
をインストールする
パソコンにインストール付属のCDを挿入し、CD内のプログラム”CamViewInstaller-xxx.exe”を実 行します。イントールウィンドウが開いたら※1、＜next（次へ）＞ボタンを押してインストールを 続行してください。 インストールが完了すると、CamViewのアイコンがデスクトップに作成されます。このアイコン をダブルクリックすると、CamViewが起動します。 ※1 初めに言語の選択画面が開く場合は「English」を選択してください。 ※ パソコンでCDが読み取れない場合、また、最新版へ更新する場合は、当社ホームページのダウンロードコーナー （http://www.solidcamera.net/download.html）からプログラムをダウンロードしてください。③
（カメラと同じ
LAN
内から）
CamView
で映像を見る

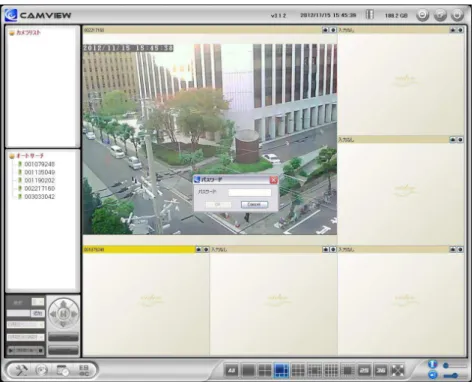

パソコンとIPC-05wが同じネットワークに接続されていれば、カメラIDがCamViewの［オート サーチ］欄に自動的に表⺬されます（図：2-7）。 映像を見る際は、表⺬されたカメラIDをダブルクリックしてください。 パスワード入力ウィンドウが開くので（図：2-8）、ID・パスワードカードのパスワードを入力し、 ＜OK＞をクリックすると映像が表⺬されます。 図2-6：ID・パスワードカード補足
1. ［オートサーチ］の文字をダブルクリックすると、LAN内のIPカメラを再検索できます。 2. 映像表⺬パスワードはWeb設定で変更できます。詳しくは24ページを参照してください。 3. CamViewのその他の機能についてはCamViewのユーザーマニュアルを参照してください。 4. スマートフォン・タブレットでご覧になる場合は、各端末用のアプリをダウンロードしてくだ さい。視聴アプリは、全て無料でダウンロードできます。スマートフォン・タブレット端末用アプリ
端末 アプリ名 ダウンロード元iPhone mCamView App Store
iPad mCamView HD App Store
Android mCamView Google Play
④
（カメラと違うネットワークから）
CamView
で映像を見る
離れた場所から映像を見るには、まず、カメラをカメラリストに加えます。 CamView画面左上にある［カメラリスト］をクリックし、「新しいカメラ」を選択して、カメラ追 加ウィンドウを開いてください。 任意の名前、カメラID、パスワードを入力すると、カメラがカメラリストに追加されます。 追加されたカメラをダブルクリックすると映像が表⺬されます。図2-7：CamView動作ウィンドウ
2.3. WiFi 接続
IPC-05wをWiFi接続する場合は、以下の手順を行います。 1. Web設定でWiFi設定を行う 2. WiFi設定が正確かをテストする 3. LANケーブルを抜く①
Web
設定で
WiFi
設定を行う
WiFi設定は、パソコンから行います。 まず、カメラとパソコンをLANケーブルで接続します。 次に、CamViewの［オートサーチ］欄内のカメラIDを右クリックしてWeb設定を起動します。 次に、ネットワークメニューの［WiFi設定］を開いて、ルーターあるいは、アクセスポイントに記 載されたWiFi設定情報を入力します。※ 対応するWIFIセキュリティモードはWEP(64BITSおよび128BITS)とWPA-PSK(TKIPおよびAES)です。
※ より詳しい解説は15、20∼22ページをご覧ください。
②
WiFi
設定が正確かをテストする
WiFi設定が正しくできているかをテストします。WiFi設定画面の＜WiFiテスト＞をクリックする
と、テスト結果が1分以内に表⺬されます。
テストが失敗した場合は、入力内容を確認し、もう一度実行してください。
③
LAN
ケーブルを抜く
WiFiテストが成功したら、IPC-05wからLANケーブルを抜いてください。 LANケーブルを挿したままではWiFi接続に切り替わりません。
補足
1. WiFi接続では、有線LAN接続時と異なるIPアドレスを使用します。WiFi接続後は［オート
サーチ］機能を使って再度IPC-05wを検索してください。
2. 有線LAN接続に切り替えたい場合は、LANケーブルをIPC-05wに再度接続してください。 Web設定でWiFi機能を無効にする必要はありません。
図2-9：LANケーブルを抜いてWiFi接続
2.4. プッシュ通知
IPC-05wはiPhone・iPadおよびAndroidスマートフォン・タブレット端末のプッシュ通知に対応
しています。人体感知・動体検知・音声アラーム作動時に端末で通知を受信でき、その場で録画映 像（SDカード挿入時）または、現在のカメラ映像にアクセスできます。 プッシュ通知を受信するには、スマートフォン・タブレットでアプリを起動し、カメラの設定画面 から『アラーム通知』を選択、ログイン（初期ログインアカウントは、ユーザー名：admin、パス ワードなし）して、希望のアラーム（人体感知・動体検知・音声）を有効にします。 アラーム発動後、端末はすぐにプッシュ通知を受信します。このとき、カメラにSDカードが挿入 されていると、検知の5秒前から録画した映像を再生することができます。
3.
Web 設定
Web設定ではIPC-05wの詳細な設定を行うことができます。
Web設定は、CamViewの［オートサーチ］欄からIPC-05wのカメラIDを右クリックして、「Web
設定」を選んで、ログインします。
初期のログインアカウントは、ユーザー名：admin、パスワードなしです。
図3-1：CamViewからWeb設定を開く
3.1.
設定情報
Web設定にログインすると設定情報画面が表⺬されます。モデル名、ファームウェアのバージョン 、 カメラID、登録状況、ネットワークタイプ、現在の映像設定（解像度、画像転送速度）が確認でき ます。 ［ネットワークタイプ］には、IPC-05wが動作しているネットワークの種類（有線・ワイヤレス） と接続方法（DHCP・PPPoE・固定IP）が表⺬されます。 ［接続ユーザー数］には、現在カメラに接続しているユーザー数が表⺬されます。 図3-3：設定情報画面 設定情報3.2.
映像表⺬
映像表⺬ページではIPC-05wの映像を表⺬して確認できます。 画面を初めて開く際には、自動的にActiveXコンポーネントがダウンロードされます。 図3-4：映像表⺬画面 CamViewによる制御 パン・チルト機能を有効 / 無効に設定できます ステップ パン・チルト操作時のカメラの移動距離を選択します。 直ボタン 押すとカメラが上下（チルト）に動きます。 横ボタン 押すとカメラが左右（パン）に動きます。 巡回制御 5つの巡回地点を決めることができます。巡回地点を設定するにはまず、 矢印ボタンを押して地点を決めます。『位置』ボタンを押して保存すると、 (x,y)座標の値が更新されます。それぞれ巡回地点を設定した後は、『Patrol』 ボタンを押すとすべての地点をカメラが巡回します。座標をクリックする と直接カメラをその地点へ向けることができます。 停留 1つの巡回地点にとどまる⻑さを設定します。 Patrol 押すとカメラが巡回動作を開始します。 Stop 押すとカメラの巡回動作が止まります。 映像 → 映像表⺬3.3.
ネットワーク設定
ネットワーク設定画面では、有線LAN接続時の設定を変更します。 初期設定ではDHCPがオンになっており、ルーターから自動的にIPアドレスを取得します。通 常、ルーターはDHCP機能がオンになっていますので、IPC-05wは設定なしですぐに使用できま す。 ルーターのDHCP機能がオフの場合（ネットワーク内で固定IPを使用している場合）は、手動で IPアドレスの設定を行う必要があります。「次のIPアドレスを使う」にチェックを入れ、「IPアド レス」、「サブネットマスク」、「デフォルトゲートウェイ」、「DNSサーバー」を入力し、＜設定＞ を押してください。LANケーブルを抜くとIPC-05wはネットワークから切断されます。LANケーブルを再接続すると、
IPC-05wは新しいIPアドレスを取得します。

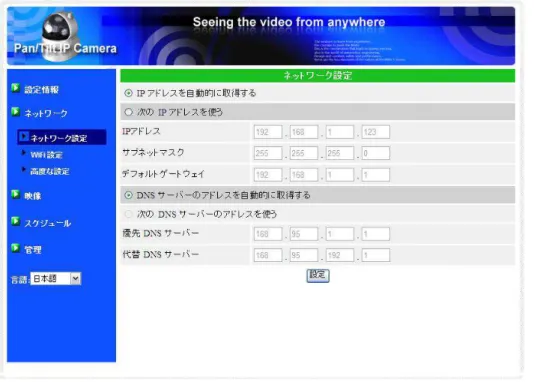

図3-5：ネットワーク設定画面
3.4.
WiFi 設定
IPC-05wは、無線LANルーターまたは、アクセスポイントがあれば、無線LANでネットワークに
接続することができます。
WiFi設定画面で、「WiFi機能有効」ボタンを押し、下記の項目を入力します。なお、＜WiFi検索＞
を利用すれば、入力を省略することができます。 図3-7：WiFi設定画面 1.
SSID
無線LANルーターまたは、アクセスポイントのIDを入力します。 2.セキュリティモード
無線LANルータまたはアクセスポイントで使用するセキュリティの種類を選択します。 セキュリティキーが設定されていない場合は「None」を選びます。モード
ネットワーク → WiFi 設定4.
WPA-PSK
モード
WPA-PSKモードを選択する場合は、暗号化の種類をTKIP・AESモードから選び、WPA-PSK
キーを入力します。
WPA2-PSKにも対応しています（WPA Enterprise・WPA2 Enterpriseには対応していません）。

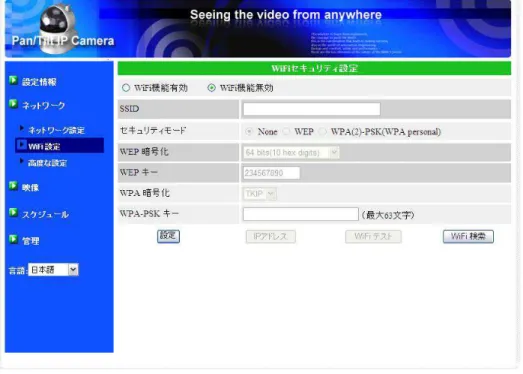

図3-8：WiFi機能を有効にする 各項目の入力が完了したら、＜WiFiテスト＞ボタンを押して、IPC-05wがワイヤレスネットワー クに接続できるか確認します。＜WiFiテスト＞に成功した後でも、実際にWiFi接続を開始するに は、カメラからLANケーブルを抜く必要があります。 ＜WiFi検索＞ボタンを押すと、IPC-05w付近の使用可能なアクセスポイントを自動的に検索する ことができます。検索されたアクセスポイントを選択すると、上記1∼2の入力を省略することが できます。 WiFi接続時のローカルIPアドレスを固定したい場合は、「IPアドレス」ボタンを押してIPアドレ スを入力してください。
図3-9：WiFi テスト画面
3.5.
高度な設定（PPPoE 設定）
ネットワーク内にルーターが存在しない場合、［高度なネットワーク設定］画面でPPPoE設定を行 う必要があります。インターネットプロバイダから付与されている接続ユーザー名とパスワードを 入力し、＜設定＞ボタンを押します。 IPC-05wが正しくPPPoE接続されたかどうかは、3.1. 設定情報画面の「登録状況」で確認するこ とができます。 また、【ネットワーク】メニューではPPPoE接続と併せてDHCP・IP設定もできます。ただし、 PPPoE接続の方が優先度が高いため、両方設定されている場合、PPPoEを使ってインターネット に接続します。 初期設定は「PPPoE無効」です。 図3-11：高度なネットワーク設定画面 ネットワーク → 高度な設定3.6.

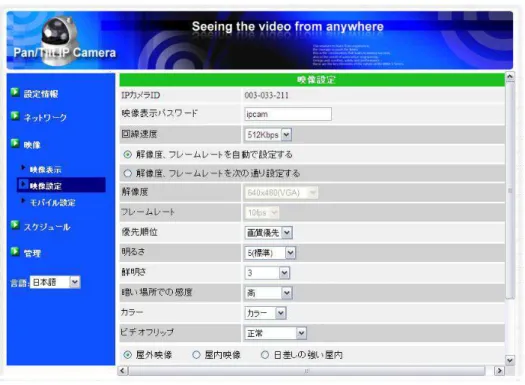

映像設定
映像表⺬設定を変更できます。 1.映像表⺬パスワード
CamView・mCamViewで映像を見るために必要なパスワードです。半角英数18文字以内の任 意の値に変更することができます。パスワードを忘れた場合はこの項目を確認してください。 2.回線速度
1接続に対して回線速度をいくら割り当てるかを決めることができます。高いほど映像品質が 向上しますが、お使いのインターネットが設定した回線速度を満たせない場合、カメラに繋が りにくくなります。そのため、お使いのインターネットの回線速度を若干下回るように設定す ることをお勧めします。 3.解像度、フレームレートを自動で設定する
2.で設定した回線速度を基準に、解像度とフレームレートを自動設定します。 4.解像度
「320x240」、「640x480」から選択できます。速度の遅い回線で高い解像度を選択すると、著し く映像品質が下がる場合がありますのでご注意ください。 5.フレームレート
動画1秒あたりのフレーム数。高いほど動きは速く滑らかになります。速度の遅い回線で高い フレームレートを選択すると著しく映像品質が下がる場合がありますのでご注意ください。 6.優先順位
「動き優先」、「画質優先」、「標準画質」、「最高画質」の中から選択します。実際の回線速度が 2.で設定した値に満たない場合、システム側で映像品質を調整する必要がありますが、その際 に何を優先して維持するかを選択することができます。 7.明るさ
映像の明るさを調整できます。数値が低いほど表⺬映像は暗くなります。 映像 → 映像設定9.
暗い場所での感度
暗い場所での感度を「最高感度」、「高」、「標準」から選択できます。暗い場所での感度が高い と明かりの少ない環境でもはっきりとした映像が得られますが、動きは鈍くになります。非常 に暗い環境では「最高感度」を選択してください。初期設定は「高」です。 10.カラー
「カラー」か「モノクロ」を選択できます。 11.ビデオフリップ
「フリップ」を選ぶと、映像を上下に反転できます。天井や壁などにカメラを逆さまに設置す る場合に使用します。 12.屋外・屋内映像
設置場所に応じて変更します。初期設定は「屋内映像」ですが、十分な日光が入る場所で「屋 内映像」に設定したままだと、映像が白くぼやけることがあります。日差しが強い場所で IPC-05wを使用する場合は、「日差しの強い屋内」または、「屋外」を選択してください。 13.音声有効・音声無効
無効を選択するとCamView・mCamViewで音声が出なくなります。 14.映像に⽇時を表⺬する・表⺬しない
カメラ映像に日時を表⺬させたい場合は、「映像に日時を表⺬する」を選択します。 日時は、4.の解像度が低いと大きく、解像度が高いと⼩さく表⺬されます。 各項目入力後、内容を反映するには、ページ最下部の＜設定＞ボタンをクリックします。入力内容 はすぐに反映されますが、映像を表⺬している全てのユーザーにおいて一旦映像が切断されます。3.7.
モバイル設定
スマートフォン・タブレットからカメラ映像へ接続する際、低速回線用のモバイルモードと、高速 回線用のノーマルモードの選択が可能です。 ここでは、モバイルモードで映像を見る際の「回線速度」、「解像度」、「フレームレート」を設定で きます。 値を上げると映像品質は高くなりますが、接続しにくくなる場合がありますので、ご注意ください。 また、「解像度」と「フレームレート」は「回線速度」に合わせて自動で設定することもできます。 なお、ここで定めた画質は、microSDカード録画へも反映されます。 図3-13：モバイル設定画面 映像 → モバイル設定3.8.
Email / FTP アラーム設定
どんな状態の時にアラーム通知するかを3通りから選択できます。 なお、通知は静止画で行われますが、その際の画質は映像設定によって決定されます。 1.Email / FTP
トリガー
動体検知 カメラの視野内で物が動いた際に画像とアラームを送信します。 スケジュール 3.12.で設定したスケジュールに従って画像とアラームを送信します。 無効 アラーム通知機能が無効となります。 2.動作感度
10通りの中から選択できます。 「1（高）」を選択した場合、動体の大きさが映像全体の約１％を超えると動体検知が作動する ため、映像内のほんの⼩さな動きにも動体検知が作動します。 「10（低）」を選択した場合、物体の大きさが映像全体の約10％を超えると作動します。 「5（標準）」では3％を超えると作動します。 ※ 物体の実際の大きさにかかわらず、映像内での相対的な大きさが基準となります。 例えば、カメラの近くを動く⼩さな鉛筆には反応しても、遠くを通る車には作動しないことがあります。 3.トリガー間隔
Email / FTPアラームの間隔を設定できます。10秒に設定すると、受信してから次の受信まで に最低10秒の間隔を空けることができます。 4.E
メール送信
有効にすると、IPC-05wから指定のEメールアドレスにJPEG画像が添付されたEメールが送 信されます。 5.E
メールアドレス
#1
∼
#3
アラームメールを受信するEメールアドレスを入力します。3つまで登録できます。 6.FTP
サーバーへ送信
有効にすると、IPC-05wから指定のFTPサーバーへJPEG画像が転送されます。 スケジュール → Email アラーム8.
FTP
ユーザー名・パスワード
FTPサーバーのログインユーザー名・パスワードを入力します。 9.リモートフォルダ
FTPサーバーにここで指定したフォルダが作成され、その中にJPEG画像が保存されます。 各項目入力後、入力内容を反映するには、ページ最下部の＜設定＞ボタンをクリックします。入力 内容はすぐに反映されますが、映像を表⺬している全てのユーザーが一旦映像を切断されます。 図3-15：Email / FTPアラーム画面 10.高度な設定
ページ最下部の＜高度な設定＞ボタンをクリックするとSMTPサーバー設定画面が表⺬されま す。デフォルトのSMTPサーバーを使用すれば、特定のSMTPサーバーを使う必要はありませ んが、SMTPサーバーを指定することもできます。 ① SMTPサーバー Eメールの送信に利用するSMTPサーバーを指定します。このサーバーは「（受信）Eメー ルアドレス」とは関係ありません。 ② SMTPユーザー名・パスワード ①のSMTPサーバーを利用するためのユーザー名・パスワードを入力します。SMTPサー バーが認証を必要としない場合は、空欄で構いません。③ SMTPテスト
設定項目を入力した後、＜SMTPテスト＞ボタンを押し、正しく設定されているか確認して
ください。「デフォルトのSMTPサーバーを使う」場合も、念のためにテストを実行してく
ださい。
3.9. DI / DO 設定
DI / DOに接続された機器に対し、デジタル信号を発受信するための条件を設定します。1.
デジタル入力
接続するセンサー機器に合わせて、「開回路」か「閉回路」を選びます。 現在の状態も表⺬されます。（「アクティブ」：受信中・「正常」：停止中）2.
デジタル出力
接続するセンサー機器に合わせて、「開回路」か「閉回路」を選びます。 現在の状態も表⺬されます。（「アクティブ」：発信中・「正常」：停止中）3.
ＤＯアラーム
動体検知 動体検知時にデジタル信号を出力します。 ＤＩ DI信号受信時にデジタル信号を出力します。 スケジュール 3.12.で設定したスケジュールに従って、デジタル信号を出力します。 アクティブ 常にデジタル信号を出力します。 正常 デジタル信号を出力しません。4.
ＤＯアラーム継続時間
「DOアラーム」を、何秒間継続して発信するか設定します。 スケジュール → DI/DO 設定3.10. NAS 設定
NASを録画の保存先として指定するための設定を行います。 NASとは、ネットワークに接続して使用するファイルサーバーのことです。NASのHDDは大容量 （通常1TB以上）のため、⻑期間の録画ファイルの保存に向いています。複数のカメラで1つの NASを録画先として共有することも可能です。 ※ 録画の画質は、3.6.映像設定で定めた値が反映されます。 ※ 3.6. 映像設定が初期値の場合、録画容量は1日およそ6GBとなります。1TBのNASで、約4ヶ月間録画できます。 1.録画条件
常時録画 常に録画を行います。 スケジュール録画 3.12.で設定したスケジュールに従って、録画を行います。 録画不可 録画機能が無効になります。 2.録画内容を保存する期間
循環録画の際、指定した日数より前の映像が最新の映像に上書きされます。 （推奨 （推奨 （推奨 （推奨 3.の方法よりも録画が安定しますの方法よりも録画が安定しますの方法よりも録画が安定しますの方法よりも録画が安定します。。。。）））） 3.空きディスク容量設定
NASに残しておきたい空き容量を指定します。また、指定の容量より少なくなった場合に、「循 環録画」（古い映像を上書き）するか、「録画停止」するかを選択できます。 4.使用
NAS IP
アドレス
接続するNASのIPアドレスを入力します。。※ まず、NASのIPアドレスを固定しておく必要があります。NASの操作方法は、NASの取扱説明書もしくは、NAS
の販売店へお問い合わせください。 5.
共有ホルダー名
NAS内の録画先フォルダを指定します。 6.NAS
アクセスアカウントと
NAS
アクセスパスワード
上記の共有フォルダへのログインに使用します。 スケジュール → NAS ストレージ7.
NAS
検索
同じネットワーク内のNASを検索できます。
※一部、この機能に対応していないNASもあります。
NAS情報 NASの容量と空き容量を表⺬します。
設定NAS（Web） クリックするとNASのWeb設定へアクセスできます。
ログインにはNASのユーザー名・パスワードが必要です。 NASファイルへアクセス NASのファイルへアクセスできます。
補足
1. 録画ファイルはIPCamRecordFiles / Recording / “カメラID番号”フォルダに保存されます。 2. 録画ファイルは”hhmmss.crf”という名称で保存されます。hhは録画開始した時間、mmは分、 ssは秒を表しています。 3. 録画ファイルは5分ごとに分かれています。4. 録画ファイルは、LAN内の場合は付属のフリーソフトCamPlayで、遠隔の場合はCamViewの
カメラリストのカメラ名を右クリックして「NAS Playback」を選択すれば、再生できます。
3.11.
SD カード録画
IPC-05wはmicroSDカードにも録画できます。本体に挿したmicroSDカードに直接録画するため、
LANケーブル・インターネットを通じた録画と違い、パケットロスがありません。 ※ 録画の画質は、3.7.モバイル設定で定めた値が反映されます。 1.
録画条件
常時録画 24時間、常に録画を行います。 スケジュール録画 3.12.で設定したスケジュールに従って、録画を行います。 録画不可 SDカード録画が無効になります。 2.空き容量がないとき
microSDカードの容量がなくなった場合に、「循環録画」（古い映像を上書き）するか、「録画停 止」するかを選択します。 3.SD Card
の状態
microSDカードが挿入されているかどうかが表⺬されます。 4.SD
カード録画
microSDカードの状態に応じて、「録画中」、「録画中ではない」、「SD Card取り外し」のいずれ かが表⺬されます。 5.SD
カード内のファイル
図3-20のとおり、microSDカードの空き容量と、録画ファイルが表⺬されます。録画ファイル は日付フォルダ内に5分毎に保存されており、個別にダウンロードまたは、削除することがで きます。 スケジュール → SD カード録画図3-19：microSDカード設定画面
3.12.
スケジュール
スケジュール設定画面では、アラーム・録画をスケジューリングできます。 スケジュールは最大12パターンまで設定でき、スケジュール同士が重なる場合は、両方の録画が 実行されます。 スケジューリングするには、予め、［Emailアラーム］、［DI / DO設定］、［NASストレージ］、［SD カード録画］設定画面で、「スケジュール」もしくは、「スケジュール録画」を選択しておく必要が あります。 1.スケジュールリスト
6. 日時・時刻設定で追加した全てのスケジュールが表⺬されます。 それぞれの編集、削除は、＜編集＞、＜削除＞ボタンをクリックして行います。 2.アラーム
チェックに応じて、スケジュール期間内かつ、動体検知もしくは人体感知した際にメールを送 信します。 なお、3.8.の1.で「スケジュール」にチェックを入れていない場合は、編集できません。 3.DI / DO
設定
チェックに応じて、スケジュール期間内且つ、動体検知もしくはデジタル入力信号に反応した 際にカメラからのデジタル出力信号を検知し、デジタル機器がアラームを鳴らします。 なお、3.9.の1.で「スケジュール」にチェックを入れていない場合は、編集できません。 4.NAS
録画
チェックに応じて、スケジュール期間内かつ、動体検知もしくは人体感知した際に、NASへ30 秒間録画します。録画は5秒さかのぼって記録します。連続録画を選んだ際は、スケジュール 期間中、常に録画を行います。 なお、3.10.の1.で「スケジュール録画」にチェックを入れていない場合は、編集できません。 5.SD
カード録画
チェックに応じて、スケジュール期間内且つ、動体検知もしくは人体感知した際に、microSD カードへ 秒間録画します。録画は 秒さかのぼって記録します。連続録画を選んだ際は、ス スケジュール → スケジュール6.
⽇時・時刻設定
スケジュール時間は、「毎週」、「毎日」、「定刻」の3通りから選択できます。設定後、＜スケジ ュール追加＞ボタンをクリックすると、スケジュールに反映されます。 毎週 決まった曜日、時間帯にスケジュールが働きます。曜日と時間帯を設定します。 毎日 毎日、決まった時間帯にスケジュールが働きます。時間帯を指定します。 定刻 指定した日時に1回限りスケジュールが働きます。年月日と時間帯を指定します。 図3-21：スケジュール管理画面3.13.
LED 表⺬設定
カメラ前面のLEDを点灯させるかどうかを設定できます。 1.ノーマル表⺬
LEDを点灯します。 2.LED
表⺬
OFF
LEDを消灯します。 3.ネットワーク接続後
LED
表⺬
OFF
インターネット接続中、あるいは、接続に問題のある場合はLEDが点灯します。 接続に成功するとLEDが消灯します。 図3-22：LED表⺬設定画面 管理 → LED 制御3.14.
日時
IPC-05wはNTPサーバー（初期値：time.window.com・変更可能）と同期し、ネットワークに接続 した際に日時を取得・修正します。 ネットワーク接続がない場合は、手動で設定することもできます。＜手動設定＞ボタンから手動設 定画面を開き、年月日と日時を入力して、＜設定＞を押してください。 ※ 手動設定した場合、NTP サーバーが正しく設定されていても、カメラが再起動するまでは、NTP サーバーよりも手 動設定が優先されます。 図3-23：日時設定画面 管理 → 日時3.15.
管理者設定
Web設定のログインアカウントを変更できます。初期のユーザー名は「admin」で、パスワードは ありません。ログインアカウントを忘れた場合、45ページの手順でIPC-05wをリセットすること で、初期値に戻ります。 ※ このアカウントは［映像設定」画面の映像表⺬パスワードとは異なりますのでご注意ください。 図3-25：管理者設定画面 管理 → 管理者設定3.16.
アップデート
ソリッドカメラではIPC-05wの制御プログラム（ファームウェア）を定期的に更新しています。 新しいファームウェアは当社ホームページのダウンロードコーナー （http://www.solidcamera.net/download.html）でダウンロードしていただけます。 パソコンにファームウェアをダウンロード後、「ファイルからのアップデート」にチェックを入れ、 ＜参照＞ボタンを押してダウンロードしたファイルを指定し、最後に＜アップデート＞を押すと、 アップデートが始まります。アップデートが完了するとIPC-05wは自動的に再起動されます。 ※ アップデート中はIPC-05Wの電源を切らないでください。また、その他の設定を変更したり、動画を表⺬したりし ないでください。 図3-26：ファームウェアアップデート画面 管理 → アップデート3.17.
再起動
IPC-05wを手動で再起動できます。再起動時、映像を表⺬している全てのユーザーが接続を断たれ
ます。
図3-28：システム再起動画面
3.18.
工場出荷時の設定に戻す
Web設定へのログインパスワードを忘れるなど、何らかの理由によりIPC-05wを工場出荷時の設 定に戻す必要がある場合は、IPC-05wの電源が入った状態で本体背面の「リセット」ボタンを棒で 3秒以上押してください。IPC-05wは工場出荷時の設定に戻り、自動的に再起動します。 工場出荷時の設定に戻った後は、Web設定ログインアカウントが「admin（パスワードなし）」、動 画表⺬パスワードが「ipcam」となります（カメラIDは変更されません）。 図3-30：リセットボタン4.
特⻑・仕様
モデル パン・チルト IPネットワークカメラ
電力 DC12V、1A
プロセッサー RISC CPU、ハードウェアのビデオ処理及び圧縮
ネットワークインターフェース イーサネット10BaseT / 100BaseTX、Auto-MDIX、RJ-45
無線インターフェイス IEEE 802.11n 90-150 Mbps IEEE 802.11g 6-54 Mbps IEEE 802.11b 1-11 Mbps 送信パワー：14.5dBm typically @ 802.11g 17.5dBm typically @ 802.11b 受信感度：54Mbps: Typical -73dBm @ 10% PER 11Mbps: Typical -86dBm @ 10% PER アンテナの利得：0.01 dBi パン/チルト範囲 水平方向：視野範囲 180° 垂直方向：視野範囲 90° イメージセンサー RGB VGA 1 / 4インチ CMOS 自動露出コントロール、自動ホワイトバランス、自動増幅コントロール、 自動明るさコントロール 光感度 0.2 Luxまで DI / DOインターフェース アラーム検出用D/I1個、アラームトリガー用D/O1個 microSDカード microSDカードスロット x1 最大32GBまでサポート レンズ 3.2mm、F2.0、視角：61°、固定アイリス、フォーカス範囲：40ｃｍ∼無限大 ボタン 工場出荷時設定に戻すリセットボタン1個 インジケーター インターネット接続状態表⺬用LEDインターフェース1個 イーサネット接続表⺬用LEDインターフェース1個 映像圧縮形式 モーション検出対応H.264 プロフィール：シンプルプロフィール、レベル0−3 解像度 160ｘ120、320ｘ240、640ｘ480 フレームレート 30fpsまで可能（全解像度） ビデオストリーミング H.264 Windowsパソコン・携帯別々にフレームレート / 解像度 / 帯域幅設定可能
画像設定 解像度: VGA(640x480), QVGA(320x240), QQVGA(160x120)
帯域幅 : 64k, 128k, 256k, 512k, 768k, 1M, 1.2M, 1.5M bps
メンテナンス mCamView、mCamViewHD） FTP経由ファームウェアの更新
ソフト要件 1GB RAM
対応プロトコル IPv4、HTTP、TCP、ICMP、RTSP、RTP、UDP、IGMP、RTCP、SMTP、SNTP、 FTP、DHCP、UPnP、ARP、DNS、PPPoE等
アクセサリー（付属品） 電源アダプター、電源延⻑コード、RJ45LANケーブル、かんたんインストールガ イド、インストールＣＤ、ID／パスワードカード、ネジ・アンカーx2 アプリケーション Viewlaシリーズ36台同時視聴アプリ（CamView）、 Viewlaシリーズ6台同時視聴アプリ（mCamViewHD）、 Viewlaシリーズ1台視聴アプリ（mCamView） 同時接続ユーザー数 最大20ユーザー（画質設定により異なる付録B参照） アラーム及び イベント管理 ビデオモーション検出経由でのイベントトリガー FTP又はメールによるJPEGイメージの通信 / アップロード カメラ本体サイズ／重量 H120ｘW84ｘD91ｍｍ（突起部含まず） 350ｇ（本体のみ） 整合規格 CE、FCCパート15 サブパートＢ クラスＢ、 無線高周波 - CE、FCCパート15 サブパートＣ 電力供給：FCC、UL EN 60950 動作条件 0‐50℃ 湿度20‐80％RH（結露しない状況）
5.
同梱品の確認
図5-1：IPC-05w本体 図5-2：電源アダプタ 図5-3：かんたんインストールガイド 図5-4：LANケーブル 図5-5：インストールCD 図5-6：ID・パスワードカード付録
A.
同時に接続可能なユーザー数
IPC-05w 1台に対し、同時に接続可能なユーザー数は最大20ユーザーですが、画質の設定や音 声の有無により変動します。また、カメラを接続しているインターネットの上り回線速度が不足し ていると、接続数は減少します。なお、SDカードへの録画、NASへの録画は、1ユーザーとして カウントされます。 音 声 無 効 の 場 合 解像度 160 x 120 px 回線速度 64∼512Kbps 1∼1.5Mbps ユーザー数 20 4 解像度 320 x 240 px 回線速度 64∼256Kbps 512Kbps 768Kbps 1∼1.5Mbps ユーザー数 20 18 9 4 解像度 640 x 480 px 回線速度 512Kbps 768Kbps 1∼1.5Mbps ユーザー数 8 6 4 音 声 有 効 の 場 合 解像度 160 x 120 px 回線速度 64∼256Kbps 512Kbps 1∼1.5Mbps ユーザー数 20 14 4 解像度 320 x 240 px 回線速度 64∼256Kbps 512Kbps 768Kbps 1∼1.5Mbps ユーザー数 20 12 8 4 解像度 640 x 480 px 回線速度 512Kbps 768∼1.2Mbps 1.5Mbps ユーザー数 6 4 3付録
B.
品質について
1.
動画の品質について
動画の品質は映像設定とネットワーク品質により決定します。動画品質を向上させるには、基本的 に解像度とフレームレートを上げますが、インターネットを通して動画を視聴する場合は、お使い のインターネットの回線速度（帯域幅）に合わせて設定を行う必要があります。 IPC-05wの「回線速度」の設定に、実際の回線速度が満たない場合、動画品質が非常に悪くなるこ とがあり、最悪の場合、映像に接続できなくなります。最高の動画品質を得るには光回線を引いた 上で、IPC-05wの「回線速度」の設定を実際の回線速度よりもやや低めに設定してください。 また、複数のユーザーが1台のカメラ映像を同時に表⺬する際は、ユーザー数x「回線速度」の帯 域幅が必要となることにもご注意ください。2. WiFi
接続の品質について
WiFi接続の品質はIPC-05wからアクセスポイント・ルーターまでの距離および、アクセスポイン ト・ルーターに接続された端末の数によって決定します。また、壁や床などカメラとアクセスポイ ント・ルーター間の遮蔽物も影響します。 IPカメラとアクセスポイント・ルーターの間に空間がある場合、雨の日は品質に影響が出ます。ア クセスポイント・ルーターのアンテナの向きも、WiFiパフォーマンスに影響します。通常、「回線 速度」の設定値が256kbpsで、IPC-05wとアクセスポイント・ルーターの間に干渉物のない場合、 直線距離で約100mまで動作します。付録
C.
トラブルシューティング
赤色LEDが点滅しているのですが？ A: 正常にインターネットに接続されていれば、IPC-05wの赤色LEDは常時点灯します。点滅して いれば、何らかのネットワーク障害が発生している可能性があります。ネットワーク接続を確 認の上、当マニュアルの指⺬に沿って再度セットアップしてください。 無線接続すると画質が低下します。 A: 無線接続時に映像品質が低下する場合は、IPC-05wがアクセスポイントまたは、ルーターから 離れすぎているか、アクセスポイントに接続している端末の数が多すぎるか、あるいはWiFi アンテナの位置が最適でない可能性があります。 有効焦点を調整できますか？ A: IPC-05wの有効焦点は30cmから無限大に設定されているため、ほとんどの状況でクリアな映 像が見られます。有効焦点を調整する必要はありません。 IPC-05wのレンズの視野角は何度ですか？ A: 約60度です。 IPカメラで映像を表⺬できる最大距離は？ A: IPC-05wで遠くにあるものを表⺬するにあたって、クリアな映像が得られるかは物体の大きさ によります。通常、同じ距離にあって目ではっきりと捉えられるものは、IPC-05wでも同じよ うに捉えることができます。 パスワードを忘れたり、ID・パスワードを紛失したりした場合は？ A: 最も簡単な解決方法はIPC-05wを工場出荷時の設定に戻すことです。IPC-05wのリセットボタ ンを3秒以上押した後に離します。するとIPC-05wは工場出荷時の設定に戻り、管理者アカウ ントは「admin」、パスワードは空欄、映像表⺬パスワードは「ipcam」に変更されます。 また、接続IDとパスワードはWeb設定にログインして確認・変更することもできます。IPカメラから音声が聞けなくなったときは？ A: IPC-05wにはマイクが内蔵されています。CamViewで映像が表⺬されるにもかかわらず音声 が出ない場合は、下記を確認してください： (1) パソコンのスピーカーはオンになっていますか？パソコンで任意の動画ファイルを開くと 確認できます。 (2) IPC-05wのマイクは有効に設定されていますか？Web設定にて「映像」の「映像設定」を 開き、「音声有効」を選択してください。 遠隔で映像を表⺬することはできるのですが、画質が悪く、時々途切れて自動的に再接続します。 A: 回線速度が不足している可能性があります。プロバイダに連絡して回線速度を上げるか、
IPC-05wの回線速度設定を下げてください。IPC-05wの回線速度はCamViewあるいはWeb
設定にログインして変更することができます。
IPC-05wに録画機能はありますか？
A: IPC-05wの映像・音声はCamViewで記録できます。保存した映像・音声の再生はCamPlay
という別のソフトを使って行います。また、microSDカード、NASに保存することもできます。
常に録画しておきたい場合は、NASがお勧めです。
LANケーブルでパソコンとIPC-05wを直接繋ぐことはできますか？
A: IPC-05wをパソコンに直接LANケーブルで接続すると、IPC-05wは自動的に「オート IP」と
いうIPアドレス（169.254.xxx.xxx）を使用します。パソコンがDHCPに設定されている場合、パ ソコンも「オートIP」を使用しますが、これにはIPC-05wとパソコンの接続の後、約１分かかり ます。この時、パソコンのWiFiは必ず無効にしておいてください。IPC-05wがパソコンに接続さ れた後、約１分すると、CamViewからIPC-05wにアクセスできます。［オートサーチ］にカメラ IDが表⺬され、カメラIDをダブルクリックすると映像が表⺬されます。ただし、この方法では、 他の端末からは映像を表⺬できませんので、ご注意ください。
付録
D.
インターネットブラウザで画像を表⺬
インターネットブラウザで、現在のカメラの画像（静止画）を表⺬したい場合は、URL：
http://ip_address/snapshot.cgiへアクセスしてください。ip_addressにはIPC-05wのIPアドレス
を入力します。
あらゆるパソコン、携帯端末のインターネットブラウザで表⺬することができますが、IPC-05wと
端末が同じネットワーク内にあるか、IPC-05wにグローバルIPアドレスが付与されている必要が
