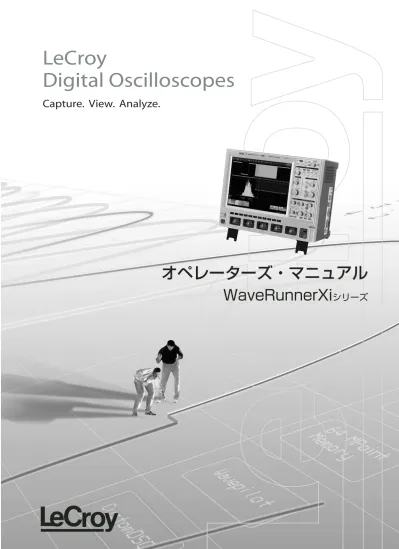

wrxi_manu_cover.ai

(1)

オペレーターズ・マニュアル

LeCroy

Digital Oscilloscopes

Capture. View. Analyze.

WaveRunnerXi

シリーズ

(2)

はじめに ...7

安全上のご注意 ...8

安全に関する記号... 8 動作環境 ... 9 冷却に関する要件... 10 AC 電源 ... 11 電源接続とグランド接続... 12 校正および最新状態の維持 ... 12 クリーニング ... 13 異常状態 ... 14

オシロスコープの納入時 ...15

すべてのものが揃っていることを確認してください... 15 保証... 15 保守契約 ... 15 Windows ライセンス契約... 16 LeCroy® X-Stream ソフトウェアに関するエンドユーザー・ライセンス契約 ... 16

設置および電源オン ...17

電源オン ... 17 ハードウェア接続... 17 ソフトウェア ... 17 ソフトウェア・オプションの追加 ... 17 ソフトウェアの再起動 ... 18 アプリケーション・ソフトの再起動 ... 18 オペレーティング・システムの再起動 ... 18 外付けモニタ ... 18 モニタの接続... 18 モニタのセットアップ ... 19

プローブ ...22

プローブの補正 ... 23

フロント・パネルの操作 ...24

フロント・パネルのボタンとノブ ... 24 トリガ制御コントロール ... 24 水平調整ノブ... 25 垂直調整ノブ... 25 ズーム調整ノブ ... 26 特殊機能用のコントロール... 27 汎用制御ボタン ... 29

(3)

W

ave

R

unner

®

Xi シリーズ

メニュー・バー・ボタン ...30 グリッド領域 ...31 トレース・ディスクリプタ・ラベル...32 ダイアログ・ボックス...33 メッセージ・バー ...33

代替アクセス方法... 33

マウスおよびキーボード操作...33 ツールバー・ボタン ...34

トレースをオンにする... 36

垂直軸の設定とチャンネルの操作 ... 38

垂直感度の調整...38 波形位置の調整...39 カップリング ...39

サンプリング・モード... 40

WaveStream 高速表示モードの使用 ...40 トレース強度の調整 ...40

タイムベースのセットアップ ... 41

チャンネルの結合 ...41 チャンネルを結合するには ...42

トリガ... 43

基本トリガ ...43 エッジ・トリガと SMART トリガの使い分け...43 エッジ・トリガの制御 ...43 エッジ・トリガをセットアップするには ...44 標準トリガ ...47 SMART トリガ ...48

シリアル・トリガとデコード ... 49

シリアル・トリガへのアクセス ...49

ダイアログ・ボックス − [Serial Decode シリアル・デコード] および [Decode Setup デコードのセットアップ] ...50

波形の測定... 52

カーソルによる測定 ...52 カーソル測定アイコン ...52 カーソルのセットアップ ...53 簡易セットアップ...53 完全セットアップ...53

(4)

パラメータ測定 ...55

測定モード... 55 垂直軸の標準パラメータ... 55 水平軸の標準パラメータ... 55 カスタム測定 ... 55 ステータス・シンボル ... 56 統計情報 ... 56

WAVESCAN™ 詳細検索/解析ツール...57

WaveScan 信号表示 ... 57 WaveScan 検索モード ... 58 パラメータ測定 ... 58 サンプリング・モード ... 58

パラメータ解析 ...59

トレンド測定 ... 59 トラック・ビュー... 59 JitterTrack ビュー ... 59

ヒストグラム ...60

ヒストグラムの作成と表示 ... 60 単一パラメータ・ヒストグラムをセットアップするには ... 60 サムネイル形式のヒストグラムを表示するには ... 63 パーシスタンス（重ね書き）ヒストグラム ... 63 パーシスタンス（重ね書き）ヒストグラムをセットアップするには ... 63 パーシスタンス・トレースのレンジ ... 64 パーシスタンスのシグマ ... 64

画面の構成 ...65

ディスプレイのセットアップ ... 65 シーケンス・モード表示 ... 66 パーシスタンス（重ね書き表示）の設定 ... 67 飽和レベル ... 67 3 次元パーシスタンス表示... 67 最終トレースの表示... 67 波形のズーム（拡大表示） ... 68 単一のチャンネルをズームするには ... 68 タッチとドラッグによってズームするには ... 69 ズームをオフにするには... 70

保存と呼び出し ...71

オシロスコープのセットアップ情報の保存と呼び出し ... 71

(5)

W

ave

R

unner

®

Xi シリーズ

オシロスコープのセットアップ情報を呼び出すには ...72 デフォルト設定を呼び出すには...73 波形の保存と呼び出し...74 波形を保存するには ...74 自動保存 ...76 波形を呼び出すには ...76

ファイルの管理と印刷... 78

印刷 ...78 プリンタをセットアップするには ...78 印刷するには ...79 プリンタとドライバの追加 ...79 デフォルト・プリンタの変更 ...80 ファイルの管理...80 ハードディスクのパーティション ...80

作業内容の文書化... 81

LabNotebook の入力項目の作成 ...81

波形演算... 82

FFT のセットアップ ...82

パス/フェイル（合否）テスト ... 85

パラメータの比較 ...85 マスク・テスト...86 アクション ...86 パス/フェイル（合否）テストのセットアップ ...87 初期設定 ...87 単一パラメータの比較 ...88 デュアル・パラメータの比較 ...90 マスク・テストのセットアップ...91

リモート・コントロール操作 ... 94

標準規格...94 プログラム・メッセージ ...94

オートメーション... 95

標準規格...95

ユーティリティ... 96

ステータス ...96 [Status ステータス]ダイアログ・ボックスを表示するには ...96 リモート通信 ...96 リモート通信をセットアップするには...96

(6)

Remote Control Assistant のイベント・ログを構成するには ... 97 ハードコピー ... 97 印刷 ... 97 クリップボード ... 98 クリップ・ボードのデータを印刷するには ... 98 ファイル ... 98 ファイルにデータを出力するには... 98 電子メール... 99 データを電子メールで送信するには ... 99 補助出力 ... 100 補助出力を設定するには ... 100 日付と時間... 101 日付と時刻を手作業で設定するには ... 101 日付/時刻情報をインターネットから取得するには ... 101 Windows から日付と時刻を設定するには... 101 オプション... 102 サービス・ダイアログ・ボックス ... 102 Windows デスクトップの表示 ... 103 タッチスクリーンのキャリブレーション ... 103 内蔵スタイラス用ホルダー... 103 プレファレンス ... 103 音声フィードバック... 103 オート･キャリブレーション ... 104 言語の選択 ... 104 パフォーマンスの最適化 ... 104 捕捉... 105 オフセット･コントロール... 105 遅延制御 ... 105 トリガ・カウンタ ... 106 電子メール... 106 捕捉ステータス ... 107

システムの復旧 ...108

復旧の手順... 109 Windows のアクティブ化... 112

(7)

W

ave

R

unner

®

Xi シリーズ

(8)

はじめに

この基本操作マニュアルでは、WaveRunner Xi シリーズ・オシロスコープ（以下「本製品」と表記）の設置と安全性に関する重要な情報を示すほか、本製品の基本機能（波形の捕捉、表示、解析など）を初めて利用するための操作手順を簡潔に説明します。ユーザー・インタフェース（UI）の言語は、[Utilities ユーティリティ] ダイアログ・ボックスでいつでも変更することができます。なお、このガイドに記載の情報はオンライン・ヘルプ・マニュアルでもさらに詳しく説明しています。この検索可能なオンライン・ヘルプ・マニュアルはオシロスコープに組み込まれているほか、本製品に付属している CD-ROM にも収録されています。

(9)

W

ave

R

unner

®

Xi シリーズ

安全上のご注意

このセクションでは、本製品を適切かつ安全な状態で動作させるために注意すべき情報や警告を述べています。ここで述べる安全対策だけでなく、一般的な安全手順にも従ってください。

安全に関する記号

本製品のフロント・パネルまたはリア・パネル、あるいは本マニュアルに、以下の記号または用語が表示されている場合は、重要な安全上の危険を警告しています。この記号は警戒が必要なことを示しています。けがや機器への損傷を防止するために、付属の情報やドキュメントを参照してください。この記号は感電の危険性を警告します。この記号は測定グランド接続を示します。この記号は安全グランド接続を示します。この記号は、オン/スタンバイ・スイッチを示します。このスイッチを押すと、本製品の状態が動作モードとスタンバイ・モードの間で切り替わります。このスイッチは電源を切断するものではありません。本製品への電源を完全に遮断するには、スタンバイ状態になってから、電源コードを AC コンセントから抜く必要があります。この記号は "交流" を示します。注意「注意」は潜在的な危険を示します。指示に従わないと機器に損傷を与える可能性がある手順、行為、状態に対する注意を促します。「注意」が示されている場合は、現在の状態を完全に理解し、すべての条件に適合しない限り、先に進んではなりません。警告「警告」も「注意」と同様に潜在的な危険を示します。ただし、「注意」が機器への損傷を警告するのとは異なり、「警告」はけがや死亡を含む人体への被害を警告します。この場合も、現在の状態を完全に理解し、すべての条件に適合しない限り、先に進んではなりません。 CAT I EN 61010-1 安全規格に準拠する設置（過電圧）カテゴリ定格であり、オシロスコープのフロント・パネルの測定用端子に適用されます。CAT I 定格端子は、測定値を取り込んで過渡電圧を適切な低レベルに制限するソース回路にしか接続してはなりません。

(10)

動作環境

本製品は屋内での使用を想定しています。清潔で乾燥した場所で使用してください。本製品を使用する前に、動作環境が次の条件の範囲内に維持されていることを確認してください。温度：5 ∼ 40℃ 湿度：温度が摂氏 31℃までの場合は最大相対湿度 80%（40℃では相対湿度 50% まで直線的に低下）高度：最高 2,000 m 注意：周囲温度に関しては、直射日光、放射線、その他の熱源に注意してください。警告本製品は爆発の可能性のある環境、粉塵の多い環境、湿度の高い環境では絶対に使用しないでください。本製品の設計は、以下の制限事項について EN61010-1 安全基準に適合することが確認されています。注意ディスプレイのタッチ・スクリーンに過度な衝撃が加わらないようにしてください。

(11)

W

ave

R

unner

®

Xi シリーズ

設置（過電圧）カテゴリ II（主電源コネクタ）およびカテゴリ I（測定端子）汚染度 2 保護クラス I 注意：設置（過電圧）カテゴリ II は局所配電レベルであり、主電源（AC 電源）に接続された装置に適用されます。設置（過電圧）カテゴリ I は信号レベルであり、測定値を取り込んで過渡電圧を適切な低レベルに制限するソース回路に接続される装置測定用端子に適用されます。汚染度 2 は、通常は乾燥した非導電性の汚染だけが発生する動作環境を指します。場合によっては、結露によって発生する一時的な導電性を予測する必要があります。保護クラス 1 は保護接地された装置を指します。この装置では、基礎絶縁による分離とビル配線の保護グランド導体への接続によって感電に対する保護が行われます。注意フロント・パネル端子（CH1、CH2、CH3、 CH4、EXT）の最大規定電圧レベルを超える電圧を接続しないでください。詳細については仕様を参照してください。注意プローブまたはアース導線が電圧源に接続されている間は、それらのプローブやアース導線の接続または切断を行わないでください。

冷却に関する要件

この機器は内部ファンと通気孔により強制空冷を行っています。本製品の両側面や背面にある通気孔を遮らないよう注意してください。十分な換気を行うために、機器の側面、前面、背面に最低 15 cm（6 インチ）の隙間が必要です。注意本製品の両サイドにある通気孔を塞がないでください。注意通気孔などから本製品に異物が入らないようにしてください。

(12)

AC 電源

本製品は単相の 50/60Hz（±5%）、100-240Vrms（±10%）AC 電源か、400Hz（± 5%）、100-120Vrms（±10%）AC 電源で動作します。本製品は自動的にライン電圧に対応するため、手動による電圧選択は必要ありません。本製品は、インストールされているアクセサリ（フロント・パネル・プローブ、PC ポート・プラグインなど）に応じて、最大 300 W（300 VA）の電力を消費します。 WaveRunner モデル 62Xi:250 W (250 VA) 1 GHz および 2 GHz モデル：340 W (340 VA) 注意：この機器は、以下の範囲のAC ライン入力に自動的に対応します。電圧範囲： 90 ∼ 264 Vrms 90 ∼ 132 Vrms 周波数範囲： 47 ∼ 63 Hz 380 ∼ 420 Hz

(13)

W

ave

R

unner

®

Xi シリーズ

電源接続とグランド接続

本製品には、ライン電圧および安全グランド接続のために、モールド 3 端子極性プラグ付き接地コード・セットと標準 IEC320（タイプ C13）コネクタが付属しています。AC 入力グランド端子は、本体のフレームに直接接続されています。感電を防止するために、電源コード・プラグは安全接地端子付き AC コンセントに接続しなければなりません。電源コードは、本製品用に指定され、各国で認定されているもの以外は使用しないでください。警告感電注意！本製品の内側または外側の保護導体が断線したり、あるいは安全接地端子の接続が切断されると、危険な状態になります。意図的な断線は禁止されています。本製品は電源ソケットがある場所に設置してください。本製品への電源を完全に遮断するには、本体の電源コードを AC コンセントから抜く必要があります。本製品を長期間使用しない場合は、AC コンセントから電源コードを抜いておくことをお勧めします。注意フロント・パネルの端子（CH1、CH2、CH3、CH4、 EXT）の外郭は、機器のシャーシに接続されているため安全に接地されています。

校正および最新状態の維持

毎年 1 回、校正（キャリブレーション）を実施することをお勧めします。校正は必ず資格を持った専門スタッフが実施してください。

(14)

クリーニング

湿った柔らかい布を使って、本体の外側のみ掃除してください。化学物質や研磨性材料が含まれているものは使用しないでください。本体の内部に絶対に水分が入らないようにしてください。掃除の前に、感電防止のため AC 電源から電源コードを抜いてください。警告感電注意！オペレータは内部部品に触れてはなりません。カバーを外さないでください。資格のある作業員にサービスを依頼してください。

(15)

W

ave

R

unner

®

Xi シリーズ

異常状態

本製品は操作マニュアルに従って動作させてください。本製品の安全装置が故障している疑いがある場合は、電源コードを抜いて、機器が誤作動しないようにしてください。たとえば、本体に損傷が認められたり、輸送中に振動や衝撃を与えた場合は、安全装置が故障する可能性があります。機器を正しく使用するには、すべての指示事項とラベルを注意深く読むことが必要です。警告製造業者が規定していない方法で使用すると、機器の安全装置が故障する可能性があります。この機器や付属品を、直接人体に接続したり、患者の検査に使用しないでください。

(16)

オシロスコープの納入時

すべてのものが揃っていることを確認してください

最初に、梱包物リストまたは請求書写しに記載されているすべての品目が届いていることを確認します。欠落しているものや破損しているものがあった場合は、お近くのレクロイ顧客サービスセンターまたは各国の販売会社にお問い合わせください。欠落しているものや破損しているものがあった場合に即座にご連絡いただけないと、交換品をお届けできなくなる可能性があります。注注意意：下記の保証条項は、明示的または暗黙的を問わず、他の一切の保証条項（特：定の用途や商用性・適応性に関する保証を含む。それらに限定されない）よりも優先されます。レクロイ社は、契約に明記されているかどうかに関わらず、一切の間接損害、実害、偶発的損害、直接損害に関する責任を負いません。レクロイ社のサービスセンター等に製品を返送する際の送料や保険料はお客様の負担とします。保 証対象の製品を送付するときの送料はレクロイ社が前払いいたします。

保証

本製品はお客様に納入した時点から 1 年間、仕様範囲内における通常の使用および操作に対して保証されています。レクロイ社は保証期間内に当社のサービスセンターに返送された製品を修理または（当社の判断により）交換いたします。ただし、上記保証の適用は通常の使用範囲内での故障であり、お客様による誤った使用、保守の不備、事故、または異常な状態あるいは運用によるものは適用外となります。レクロイ社は、a)レクロイ社代理人以外による修理または設置、b)互換性のない機器への不正な接続、c)レクロイ製以外の消耗品を使用したことによる障害または誤動作により生じた不具合、損傷、故障に対しても一切の責任を負いません。また、レクロイ社は、作業期間が増加しオシロスコープの提供が困難になるような変更や統合を行った製品を修理・点検する義務を負いません。予備部品、交換部品、および実施した 修理に対する保証はすべて 90 日です。 本製品のファームウェアは十分にテストされており、問題なく機能することが確認されています。ただし、ファームウェアには、機能の詳細に関していかなる保証も適用されません。レクロイ社製以外の製品については、製造元の保証だけが適用されます。

保守契約

レクロイ社は保守契約に従って各種サービスを提供いたします。これによって当初 3 年間の保証期間が切れた後も引き続き保証を受けることができ、保守予算を効率的に管理できます。なお、特別な補助サポート契約を結ぶと、一般的なサービスのほかに、導入と設置、トレーニング、機能強化、現地出張修理などのサービスを受けることができます。詳細については、お近くのレクロイ顧客サービスセンターまたは各国の販売会社にお問い合わせください。

(17)

W

ave

R

unner

®

Xi シリーズ

Windows ライセンス契約

レクロイ社と Microsoft 社との契約により、波形の測定、解析、または保存に関連しないソフトウェアを LeCroy X-Stream オシロスコープ上で実行することは禁止されています。

LeCroy® X-Stream ソフトウェアに関するエンドユーザー・ライセンス契約

本製品に付属のソフトウェアは、レクロイ社からのライセンスに基づき使用が許可されます。エンドユーザー・ライセンス契約の詳細については、オンライン･ヘルプの「著作権」を参照してください。

(18)

設置および電源オン

電源オン

電源のオン/オフを切り替えるには、オシロスコープの前面の左下にある電源スイッチを押します。スリープ(休止)モードには未対応です。注意 Windows®の [電源オプション] ダイアログ・ボックスで、デフォルト設定の [なし] を [システムスタンバイ] または [システム休止] に変更しないでください。

ハードウェア接続

(1)マウス*_{; (2) キーボード; (3) RS-232-C ポート; (4) 外付け VGA モニタ; (5) Ethernet ポ} ート; (6) 4 USB ポート; (7) ライン入力; (8) スピーカー

ソフトウェア

本製品のソフトウェアおよびハードウェアの構成は下記の手順で確認できます。 1. メニュー・バーの [Utilities ユーティリティ] にタッチします。 2. ダイアログ領域の [Status ステータス] にタッチします。

ソフトウェア・オプションの追加

ソフトウェア・オプションを追加するには、そのオプションを有効にする特別なコードが必要です。レクロイのカスタマー・サポートにご連絡の上、オプション・コードをご注文ください。

(19)

W

ave

R

unner

®

Xi シリーズ

ソフトウェアの再起動

アプリケーション・ソフトの再起動電源をオンにすると、オシロスコープのアプリケーション・ソフトが自動的に起動します。 • アプリケーションを終了した後、再びアプリケーションを起動するには、デスクトップにあるショートカット・アイコンにタッチします。 . • アプリケーションを最小化するには、デスクトップにあるアイコンにタッチして、アプリケーションを一度最大化します。 オペレーティング・システムの再起動 Windows®オペレーティング・システムの再起動が必要な場合は、電源スイッチを押したまま 10 秒待って電源を入れ直すことにより、オシロスコープをリブートしてください。

外付けモニタ

WaveRunner Xi シリーズ・オシロスコープのマザーボードにはデュアルビデオ・チップが内蔵されており、オシロスコープのデスクトップを 2 つのモニタに拡張表示するか、同じオシロスコープ画面を外付けモニタに表示することができます。この拡張表示モードでは、たとえば、オシロスコープの UI をオシロスコープ自身の画面に表示する一方、Excel®などの他のアプリケーションを外付けモニタに表示すること（あるいはその逆）ができます。また、オシロスコープの画面をオフにして、オシロスコープの UI を外付けモニタのみに表示することもできます。 モニタの接続 1. オシロスコープの背面にある VGA ポート(図中の 4)に外付けモニタを接続します。 2. 外付けモニタの電源コードをコンセントに差し込み、外付けモニタに電源を供給します。

(20)

モニタのセットアップ

ブートの後で次の手順に従ってモニタをセットアップします。注意：デュアル・モニタを使用するにはマウスが必要です。 1. [File ファイル] メニューから [Minimize 最小化] を選択して、オシロスコープのUIを最小化します。 2. タスク・バーのシステムトレイ領域内のIntel®モニタ・アイコンをクリックします。

3. Intel® extreme graphics2 for mobileポップアップ・メニューから

[Graphics Properties… グラフィッ ク・プロパティ] を選択します。

(21)

W

ave

R

unner

®

Xi シリーズ

4. [Display Devices ディスプレイ機器] ダイアログ・ボックスで表示モードを選択します。注意：これらのダイアログ・ボックスでは、オシロスコープのモニタが"Notebook" と表記され、外付けモニタは単に"Monitor" と表記されています。 5. [Primary Device 一次デバイス] プルダウン・メニューから、主要ディスプレイ(オシロスコープのUIを表示するためのディスプレイ)として使用するモニタを選択します。オシロスコープのモニタよりも外付けモニタのほうがかなり大きい場合は、外付けモニタを主要ディスプレイとすることができます。主要ディスプレイとして選択されなかったモニタが自動的に [Secondary Device 二次デバイス] ボックスに表示されます。この設定により、複数のモニタ間でのマウス・ポインタの動きが決まります。 6. 必要に応じてモニタのアイコンをドラッグ&ドロップします。たとえば、二次モニタ（#2）を一次モニタ（#1）の左側に配置する場合は、モニタ2のアイコンをモニタ1のアイコンの左側にドラッグします。モニタを縦方向に並べる場合は、モニタのアイコンの上に別のモニタのアイコンを置くことができます。

(22)

7. [Display Settings ディスプレイの設 定] をクリックして、外付けモニタの解像度（画面領域）とカラー･パレットを指定します。注意オシロスコープのディスプレイを正しく機能させるために、Notebook（オシロスコープ）モニタについては、これらの設定を変更しないでください。 8. OKボタンをクリックします。

(23)

W

ave

R

unner

®

Xi シリーズ

プローブ

WaveRunner Xi シリーズ・オシロスコープは、1 チャンネルごとに 1 つの PP008 パッシブ・プローブを備えています。PP008 は小型で高インピーダンスのパッシブ・プローブです。高い入力抵抗と低い入力容量を持つ PP008 プローブは、DC レベルから数百 MHz の周波数内容を持つ信号に対して汎用的なテストを実行するのに最適なパッシブ・プローブです。PP008 プローブでは数多くの接続アクセサリを利用できます。これらのアクセサリの一部は同プローブに標準で付属しており、他のアクセサリはレクロイからオプションのアクセサリとして購入できます。 PP008 プローブは 600 MHz 以下の WaveRunner Xi シリーズ・オシロスコープとともに使用できるように設計されています。詳細については『PP008操作マニュアル』を参照してください。レクロイは、他にも WaveRunner Xi オシロスコープで使用できる各種のパッシブ・プローブとアクティブ・プローブを提供しています。各プローブの詳細な仕様と注文方法については、www.lecroy.com を参照してください。電流プローブ電流プローブは電線を通過する電流を測定する機器です。電流プローブでは、テスト・ポイントに先端を触れるという従来のプローブ方式は使用しません。その代わりに、プローブの「顎部」の内部に電線を配置し、その電線を通過する電流 (アンペア単位)を測定できるようにします。アクティブ・プローブアクティブ・プローブには「シングルエンド」と「差動」の2 種類があります。シングルエンド型アクティブ・プローブでは高周波電圧を測定します。アクティブ・プローブによる測定には、テスト･ポイントとグランド・ポイントが必要です。グランド・ポイント（アースとも呼ばれる）は、テスト･ポイントの測定でゼロ基準点として使用されます。差動プローブ差動アクティブ・プローブは2つのプローブを1つにまとめたようなプローブです。差動アクティブ・プローブでは、（シングルエンド型アクティブ・プローブの場合のように）グランド・ポイントを基準としてテスト･ポイントを測定する代わりに、1つのテスト･ポイントと他のテスト･ポイント間の電圧の差異を測定します。パッシブ・プローブパッシブ・プローブは低周波電圧（400 MHz未満）を測定する機器です。パッシブ・プローブは入力容量（入力キャパシタンス）が高いため、アクティブ・プローブとは異なり、動作電力を必要としません。高周波域では、高い入力容量によってテスト回路が負荷されて信号が減衰します。そのために、高周波域のテストではアクティブ・プローブが使用されま

(24)

す。なお、パッシブ・プローブではグランド・ポイントを基準として電圧が測定されます。高電圧プローブ高電圧を安全に測定するように設計されたシングルエンド型のアクティブ・プローブが用意されています。この高電圧プローブでは、グランド・ポイントを基準として電圧が測定されます。

プローブの補正

パッシブ・プローブはオーバーシュートを抑止するように補正する必要があります。この補正を行うには、プローブのコネクタ終端にトリマーを適用します。 1. PP008 プローブのコネクタ終端を任意のチャンネルに接続します。 2. オシロスコープの前面にある CAL 出力コネクタにプローブ終端を接続します。 3. 方形波が可能な限り平坦になるように、プローブのコネクタ終端のトリム・ポットを調整します。

(25)

W

ave

R

unner

®

Xi シリーズ

フロント・パネルの操作

フロント・パネルのボタンとノブ

WaveRunner Xi オシロスコープのフロント・パネルにある各種コントロール（ボタンとノブ）は、アナログ機能領域と特殊機能領域に論理的にまとめられています。アナログ機能は、Horizontal グループ、Trigger グループ、および Vertical グループのボタンとノブで制御されます。フロント・パネルにある各種コントロール（ボタンとノブ）の説明を下記の表に示します。

L

EVEL -- トリガ・スレッショールド・レベルを選択します。このレベルは Trigger ディスクリプタ・ラベルに表示されます。 LEVELノブを押すと、適切なレベルが自動的に設定されます。

S

ETUP --トリガのセットアップ・ダイアログを表示します。このボタンをもう一度押すと、ダイアログ・ボックスが閉じます。

A

UTO

--

トリガ条件が満たされなくても、タイムアウト時間が経過すると、無条件にトリガを発生させます。

N

ORMAL

--

選択されたトリガの種類に対して設定されているトリガ条件を満たす信号が入力される度にトリガを発生させます。トリガ制御コントロール

S

INGLE

--

選択したトリガの種類で設定されたトリガ条件を満たす信号が入力されるのを待ち、その信号が入力されると一度だけトリガを発生させます（シングルショット捕捉）。すでにトリガを待っている状態であれば、強制的にトリガを発生させます。

(26)

S

TOP -- 信号に対するトリガを発生させないようにします。水平調整ノブ

D

ELAY

--

トリガ時間より前の信号を観察できるように、ディスプレイ上で水平方向にオシロスコープ・トレースを配置します。このボタンを押すと、トリガ・ディレイがゼロにリセットされます。ボタンをもう一度押すと、トリガ・ディレイが直前の設定値に戻ります。トリガ・ディレイによってプリトリガ時間とポストトリガ時間が調節されます。

T

IME

/D

IVISION -- オシロスコープのタイムベースの"時間/区画"（信号捕捉システム）を設定します。

O

FFSET -- チャンネルの垂直オフセットを調整します。

V

OLTS

/D

IV -- 選択したチャンネルの Volts/Div 設定（垂直ゲイン値）を調整します。垂直調整ノブチャンネル･ボタン -- チャンネルが既に ON である場合、4 つのチャンネル･ボタンの１つを押すと、対応するチャンネルがアクティブになります。チャンネルが OFF である場合、チャンネル･ボタンを押すと、対応するチャンネルが ON になります。チャンネルがアクティブであるときは、チャンネル･ボタンが点灯します。OFFSET ノブと VOLTS/DIVノブによる操作は、アクティブなチャンネルのみに有効です。

(27)

W

ave

R

unner

®

Xi シリーズ

Q

UICK

Z

OOM -- マルチ・グリッド上に最大で 4 つの入力信号の拡大ビューを自動的に表示します。4 つの入力信号の場合、各信号は 4 つのズーム・トレースに沿って、それぞれ独自のグリッド上に表示されます。このボタンを押すと、他のすべてのトレースがオフになり、すべての演算関数がチャンネルのズームに再定義されます。

P

OSITION -- 画面上のズーム・トレースの水平位置を調整します。ズーム領域は、ソース・トレース上で色付きでハイライト表示されます。

D

ELAYボタンとは異なり、水平位置はトリガ位置に対して校正されません。

Z

OOM -- 選択したズーム・トレースの水平ズーム（拡大率）を調整します。

P

OSITION -- 画面上の選択したズーム・トレースの垂直位置を調整します。

O

FFSETボタンとは異なり、垂直位置は 0 V 基準に対して校正されません。

Z

OOM -- 画面上の選択したズーム・トレースの垂直ズーム（拡大率）を調整します。ズーム調整ノブ

インジケータ・ランプ

-- ズームされるトレースの種類または位置が調整されるトレースの種類（チャンネル・トレース、演算トレース、メモリ・トレース）に応じて、パネルの下部にある 3 つのランプが点灯します。アクティブなトレースについては、そのディスクリプタ・ラベルが濃い色になります。

(28)

INTENSITY -- トレースの強度を調整します。このノブを押すと、WaveStream 高速表示モードとリアルタイム・モードが切り替わります。 WAVESTREAMランプ -- オシロスコープが WaveStream™ 高速表示モードであるときは、このインジケータが点灯します。 CURSOR TYPE -- このボタンを一度押すと、カーソルが ON になります。その後、ボタンを押すたびに、4 種類のカーソルが切り替わります。 特殊機能用のコントロール ADJUST FINE -- このノブはカーソルの配置または調整の 2 種類のモードで動作し、上部または左側のカーソルの配置を制御します。このノブがカーソル配置モードにあるときは、CURS ランプが点灯します。任意のダイアログ・ボックス内で任意のデータ入力フィールドをクリックすると、ノブが自動的にカーソル配置モードからカーソル調整モードに切り替わり、 ADJ ランプが点灯します。カーソル調整モードでは、カーソルの位置を微調整できます。ダイアログ・ボックスを閉じると、ノブはカーソル配置モードに戻ります。

(29)

W

ave

R

unner

®

Xi シリーズ

ADJUST COARSE -- このノブはカーソルの配置または調整の 2 種類のモードで動作し、下部または右側のカーソルの配置を制御します。このノブがカーソル配置モードにあるときは、CURS ランプが点灯します。任意のダイアログ・ボックス内で任意のデータ入力フィールドをクリックすると、ノブが自動的にカーソル配置モードからカーソル調整モードに切り替わり、 ADJ ランプが点灯します。カーソル調整モードでは、カーソルの位置を粗調整できます。ダイアログ・ボックスを閉じると、ノブはカーソル配置モードに戻ります。

(30)

AUTO SETUP – 各種の信号を表示するために、オシロスコープの水平時間軸（信号捕捉システム）、垂直ゲインとオフセット、およびトリガ条件を自動的に設定します。タッチ・スクリーンを有効または無効にします。

C

LEAR

S

WEEPS -- パーシスタンス・トレース表示、アベレージ・トレース、パラメータ統計、Histicons などの複数のスイープ（信号捕捉）で蓄積されたデータをクリアします。波形の読み出し中の場合は読み出しをキャンセルします。汎用制御ボタン

P

RINT

S

CREEN -- 表示された画面をファイル、プリンタ、クリップボードに出力するか、電子メールに添付します。 [Utilities, Hardcopy ユーティリティ, ハードコピー] ダイアログ・ボックスで、デバイスの選択と出力形式の指定を行ってください。

(31)

W

ave

R

unner

®

Xi シリーズ

ディスプレイに表示される情報

メニュー・バー・ボタン

画面上に一列に並んだメニュー・バー・ボタンは、頻繁に使われる機能をすばやく呼び出せるようになっています。メニュー・バーの右端のボタンにタッチすると、ボタンの横に示されているトレースまたはパラメータに関連するセットアップ・ダイアログ・ボックスがすぐに開きます。直前にセットアップ・ダイアログ・ボックスを開いたトレースまたはパラメータには、その名前が表示されています。フロント・パネルのAutosetup（自動セットアップ）ボタンを 押した後、またはズーム操作を実行した後は、[Setup… セッ トアップ] ボタンが [Undo 元に戻す] ボタンに変わります。これらの操作を元に戻したい場合は、Autosetup（自動セットアップ）またはズーム操作のすぐ後にUndo（元に戻す）操作を実行する必要があります｡つまり、中間に介在する操作があってはなりません。

(32)

オシロスコープの一般的な操作については、フロント･パネルまたはディスクリプタ・ラベルからほとんどのダイアログ・ボックスにアクセスできるため、メニュー・バーを使用する必要がありません。ただし、次の操作や機能を実行するには、メニュー・バーを使用するのが唯一の方法です。 • ディスプレイのセットアップ • 波形の保存または呼び出し • セットアップ情報の保存または呼び出し • プリンタのセットアップ • 垂直軸（チャンネル）、水平軸、またはトリガのステータス • メモリ（基準信号）のセットアップ • 合否テストのセットアップ • ユーティリティとプレファレンスのセットアップ • ヘルプ・マニュアル

グリッド領域

グリッド領域にはトリガの状態を知らせる複数のインジケータがあります。これらのインジケータはチャンネルごとに色分けされます（この例ではチャンネル 1 が黄色で示されています）。トリガ・ディレイ – このインジケータはグリッドの下端にあります。トリガ・ディレイでは、トリガ時間より前の信号を観察できます。すべてのトリガ・ディレイ値（ここに示すポストトリガ・ディレイを含む）は、タイムベースのディスクリプタ・ラベル内に表示されます。ゼロ遅延はオシロスコープ画面の水平中心です。デフォルト設定（Time）では遅延が秒単位で読み出され、 Timebaseノブの回転に従って遅延が移動します。グリッド上の固定位置に遅延（Div）を設定し、タイムベースが変化しても移動させない場合は、[Utilities, Preferences, Acquisition ユーティリティ, プレファレンス, 捕捉] を選択します。

(33)

W

ave

R

unner

®

Xi シリーズ

ポストトリガ・ディレイ -- グリッドの左下にある左向き矢印によって示されます。プリトリガ・ディレイは、グリッドの右下にある右向き矢印によって示されます。トリガ・レベル – このインジケータはグリッドの右端にあり、トレースを上下に移動したとき、またはスケールを変更したときに、トリガ・レベルをトラックします。トリガを停止すると、トリガを再開したときの新しいレベルの位置が中抜けの矢印で示されます。 LEVELノブを押すと、レベルが50%にリセットされます。ゼロ電圧レベル – このインジケータはグリッドの左端にあります。ゼロ電圧レベルを変更するには、VERTICAL OFFSET ノブを回します。このノブを押すと、インジケータがグリッドの中央にリセットされます。

トレース・ディスクリプタ・ラベル

垂直軸と水平軸のトレース・ディスクリプタ（ラベル）がグリッドの下に表示されます。これらのラベルは、チャンネル、タイムベース、トリガの設定概要を表します。これらの設定を変更するには、変更したい項目のラベルにタッチして、関連する設定ダイアログ・ボックスを呼び出します。チャンネル・トレース・ラベルはトレースの垂直軸の設定、およびカーソル使用中にはカーソル情報を示します。ラベルのタイトルバーには、(SinX)/X 補間、反転演算（INV）、デスキュー（DSQ）、カップリング、帯域幅制限（BWL）、平均化（AVG）などのインジケータも示されます。これらのインジケータには、長い表示形式と短い表示形式があります。チャンネル・トレース・ラベルの他に、演算およびメモリ・トレースのラベルも表示されます。これらのラベルは、トレースがオンであるときのみ表示されます。視覚的に分かりやすいように、アクティブなチャンネル（フロント･パネルのノブで設定を調整できるチャンネル）は、その背景が塗り潰された単色で表示されます。

(34)

TimeBase ラベルのタイトルバーには、トリガ・ディレイの設定が表示されます。タイトルバーの下には、時分割の設定とサンプリング情報が示されます。 Trigger ラベルのタイトルバーには、トリガ・モード（Auto、Normal、または Stopped）が表示されます。タイトルバーの下には、カップリング（DC）、トリガの種類（Edge）、トリガのソース（C1）、レベル（0 mV）、勾配（Positive）が示されます。 TimeBase ラベルと Trigger ラベルの下には、相対時間や周波数など、水平カーソルの設定情報が表示されます。

ダイアログ・ボックス

ダイアログ領域は画面の下 3 分の 1 を占めます。信号波形の表示エリアを広げるには、ダイアログ・ボックスの右にある [Close 閉じる] タブを押して、ダイアログ・ボックスを最小化することができます。

メッセージ・バー

メッセージ・バーには日付と時刻が常に表示されます。また、オシロスコープの状態とエラー・メッセージも表示されます。

代替アクセス方法

多くの場合、ダイアログ・ボックスおよびツールにアクセスする方法は 2 通り以上用意されています。

マウスおよびキーボード操作

このガイドブックではタッチスクリーンの操作に焦点を当てていますが、オシロスコープにマウスが接続されている場合は、オブジェクトにタッチする代わりにクリックすることもできます。同様に、キーボードが接続されている場合は、オシロスコープから提供される仮想キーボードの代わりに実際のキーボードを使用してデータを入力することができます。

(35)

W

ave

R

unner

®

Xi シリーズ

ツールバー・ボタン

このガイドブックでは、画面上部のメニュー・バーを使用したダイアログ・ボックスおよびメニューへのアクセスにも焦点を当てています。ただし、一部のダイアログ・ボックスには頻繁に使用される機能にアクセス可能なボタン列があり、ダイアログ・ボックスにアクセスする際の操作を 1∼2 ステップ減らすことができます。たとえば、チャンネル設定ダイアログ・ボックスの下部にあるボタンでは、下記の機能を実行できます。 [Measure 測定] メニューを呼び出します。チャンネル設定ダイアログ・ボックスを終了しないで、このメニューからパラメータを選択できます。パラメータは自動的にグリッドの下に表示されます。現在ダイアログ・ボックスが表示されているチャンネル・トレースの拡大トレースを作成します。 [Math 演算] メニューを呼び出します。チャンネル設定ダイアログを終了しないで、このメニューから演算トレースを選択できます。現在ダイアログ・ボックスが開いているチャンネルの演算トレースが自動的に表示されます。チャンネル・トレースを次に利用可能なメモリ位置（M1∼M4）にロードします。波形をグリッドに合わせる垂直スケーリングを自動的に実行します。現在ダイアログ・ボックスが開いているチャンネル・トレースが自動的に隣のグリッドに移動します。表示されているグリッドが 1 つしかない場合は、自動的に新しいグリッドが作成され、トレースが移動します。波形に識別用のラベルを付けます。波形を LabNotebook 項目として保存するとき、波形をファイルに保存するときに、ラベルは保持されます。

(36)

もう 1 つの例として、[Measure Pxfn_{] ダイアログ・ボックスの下部には次のボタン}

が表示されます。各ボタンを押すとメニューが開きます。これらのメニューでは、演算トレース（F1∼Fx）を選択して、ボタンに明示されている機能を表示できます。

これらのボタンを使用すれば、[Measure 測定] ダイアログ・ボックスを開いたままで他のオプションを設定できます。

(37)

W

ave

R

unner

®

Xi シリーズ

トレースをオンにする

1. チャンネル・トレースをオンにするには、フロント・パネルのチャンネル選択ボタンを押して、その入力チャンネルのトレース・ラベルを表示します。こうするとチャンネル・トレースがオンになりますが、現在のダイアログ・ボックスは表示されたままになります。チャンネル・トレースの垂直軸セットアップ･ダイアログ・ボックスも同時に表示したい場合は、トレース・ラベルを2回タッチします。最初のタッチでチャンネルがアクティブになり、 2回目のタッチでチャンネルのセットアップ･ダイアログ・ボックスが開きます。チャンネルがアクティブになると、選択したトレース・ラベルが塗り潰された単色で表示されます。 2. 演算関数トレースをオンにするには、メニュー・バーの [Math 演算] にタッチした後、プルダウン・メニューの [Math Setup... 演算のセットアップ] にタッチします。次に、アクティブにするトレースのOnチェックボックスにタッチします。 3. [Vertical Adjust 垂直軸調整] ダイアログ・ボックスの下部にあるアイコンにタッチすれば、同ダイアログ・ボックスを表示したままで、演算関数トレース、パラメータ、メモリ・トレースをオンにすることができます。

(38)

画面の上部にあるメニュー・バーからチャンネルまたは演算トレースをオンにするたびに、画面の下部に表示されるダイアログ・ボックスが自動的に垂直軸設定用または演算設定用のダイアログ・ボックスに切り替わります。そのダイアログ・ボックスでトレースを設定できます。各ダイアログ・ボックスのタブにはチャンネルまたは演算トレースの番号が表示され、すべてのコントロールやフィールドが選択したトレースに対応していることが示されます。

(39)

W

ave

R

unner

®

Xi シリーズ

垂直軸の設定とチャンネルの操作

垂直感度の調整

1. メニュー・バーの [Vertical 垂直軸] にタッチした後、プルダウン・メニューから、たとえば [Channel 1 チャンネル1] を選択します。 [Trace On トレースを有効にする] チェックボックスの内部にタッチして、トレースを表示します。または、フロント・パネルのVERTICALボタンを押して、トレースをオンにします。 2. 電圧感度ノブを回します。または、[Volts/Div 電圧感度] フィールド内部にタッチし、ポップアップ・キーパッドを使用して値を入力します。 3. 設定した電圧感度は、トレース･ディスクリプタ・ラベルと [Volts/Div 電圧感度] フィールドに表示されます。

(40)

波形位置の調整

垂直位置を調整する波形のチャンネル・ボタンのすぐ上にある垂直位置調整ノブを回します。または、[Offset 垂直位置] フィールド内部にタッチし、ポップアップ・キーパッドを使用して値を入力します。垂直位置をゼロに設定するには、設定対象のチャンネルの垂直位置調整ノブを押します。

カップリング

カップリングの選択肢は次のとおりです • DC 50Ω • GROUND • DC 1MΩ • AC 1MΩ カップリングを選択するには、[Coupling カップリング] フィールド内部にタッチし、ポップアップ・メニューからカップリング・モードを選びます。

(41)

W

ave

R

unner

®

Xi シリーズ

サンプリング・モード

タイムベースの設定に応じて、次のサンプリング・モードを利用できます。 WaveStreamモード -- この高速表示モードでは、アナログ画面上の蛍光体の動作と類似した減衰時間を使用し、段階的な輝度で信号の強度が表示されます。WaveStream高速表示モードは最高10 GS/sで動作するほか、最大8000波形/秒までの更新速度がサポートされるため、高周波の異常イベントをより的確に捕捉することができます。リアルタイム・モード -- シングルショット（リアルタイム）捕捉モードでは、入力信号を一定の間隔でサンプリングし、デジタル化された一連の電圧値を得ます。シーケンス・モード -- シーケンス・モードでは、シングルショット・モードで捕捉された複数の固定長セグメントによって完全な波形が構成されます。ロール・モード -- 時間分割が200 ms/div以上であるときは、低速の捕捉について、このモードが自動的に呼び出されます。ロール・モードでは、利用可能なメモリに応じて2 MS/sでサンプリングが行われます。

RISモード -- RIS (Random Interleaved Sampling) は、シングルショット・サンプリング速度の最高値よりも高い有効サンプリング速度を実現する捕捉手法です。RISモードは、安定したトリガを持つ繰り返し波形で使用されます。

WaveStream 高速表示モードの使用

トレース強度の調整 INTENSITYノブはトレースの輝度を調整します。このノブを押すと、WaveStream高速表示モードとリアルタイム・モードが切り替わります。

(42)

タイムベースのセットアップ

アナログ･オシロスコープの場合と同様に、フロント・パネルの水平調整ノブを使用して、タイムベースを設定します。

チャンネルの結合

信号の詳細情報を収集/表示する必要がある場合などは、チャンネルを結合して、サンプリング速度（WaveRunner 64Xi および 62Xi のみ）またはメモリを増強することができます。チャンネルを結合した場合、結合されていないチャンネル（EXT BNC など）は、表示されていなくても、トリガの入力として使用することができます。 2 チャンネル・モードでは、チャンネル 2 とチャンネル 3 がアクティブになります。自動（Auto）捕捉モードでは、チャンネル 1 または 2、およびチャンネル 3 または 4 を組み合わせて使用することができます。2 つのチャンネルを結合すると、最高サンプリング速度は 2 倍になり、メモリ長が大幅に増加します。チャンネル1とチャンネル3 10 GS/s チャンネル1とチャンネル4 10 GS/s チャンネル2とチャンネル3 10 GS/s チャンネル2とチャンネル4 10 GS/s この表から分かるとおり、2 つのチャンネルを結合すると、最高サンプリング速度が 10 GS/s になります。ただし、チャンネル 1 とチャンネル 2、またはチャンネル 3 との組み合わせでは 5 GS/s にしかなりません。原則として、最初の入力としてチャンネル 1 またはチャンネル 2 を選択し、2 番目の入力としてチャンネル 3 またはチャンネル 4 を選択してください。最高サンプリング速度の詳細については、仕様の捕捉モードを参照してください。

(43)

W

ave

R

unner

®

Xi シリーズ

チャンネルを結合するには 1. Timebaseディスクリプタ・ラベルにタッチします。 2. [Active Channels アクティブなチャンネル] で、4、2または [Auto] にタッチします。各ボタンの隣に最高サンプリング速度が表示されます。

(44)

トリガ

基本トリガ

エッジ・トリガと SMART トリガの使い分け本製品には、様々な波形捕捉テクニックとトリガが用意されています。トリガを適切に設定すれば、波形を詳しく分析することができます。これらのトリガは主に、次の 2 つのカテゴリに分けられます。 • エッジ・トリガ − 波形の基本的な特性や条件（正のスロープ、負のスロープ、ホールドオフなど）に基づいて起動されます。 • SMARTトリガ − 波形の基本的な特性だけではなく複雑な特性や条件に基づいて起動できる高度なトリガです。単純な信号についてはエッジ・トリガを使用し、グリッジなどの特殊な属性を持つ信号については SMART トリガを使用してください。エッジ・トリガの制御 水平位置: トリガの水平位置を調整するには、HORIZONTALコントロール・グループ内のDELAYノブを回します。または、 [TimeBase タイムベース] セットアップ・ダイアログ・ボックス内の [Delay 遅延] フィールド内部にタッチし、ポップアップ・キーパッドを使用して値を入力します。トリガの位置は、グリッドの下のマークで示されます。ポストトリガ・ディレイは、グリッドの左下にある左向き矢印によって示されます。時間値は、グリッドの右下にあるTimeBaseラベルのタイトル行に表示されます。垂直位置: ハイライト表示されたトレースまたはトリガの垂直スレッショールドを調整するには、TRIGGERコントロール・グループ内のLEVELノブを回します。このレベルは、トリガ回路によってイベントが生成されるときのソース電圧（トリガ条件を満たす入力信号変化）を意味します。トリガのレベルを調整する代替手段として、[Trigger トリガ] ダイアログ・ボックス内の [Level レベル] フィールド内部にタッチし、ポップアップ・キーパッドを使用して値を入力する方法もあります。電圧を即座にゼロに設定す

(45)

W

ave

R

unner

®

Xi シリーズ

エッジ・トリガをセットアップするには 1. フロント･パネルのトリガSETUPボタンを押します。 2. Edgeトリガ・ボタンにタッチします。 3. [Source ソース] フィールド内部にタッチし、ポップアップ・メニューから入力を選択します。 C1 ∼ C4 はチャンネル1からチャンネル4の略称です。 ExtまたはExt/10を使用すると、オシロスコープの外部入力に対してトリガを発生させることができます。 Ext入力は±0.5 V、Ext/10入力は±5.0 Vです。 LineはAC電源のPositiveまたはNegativeのエクスカーションをトリガ対象とするときに使用します。 4. [Level レベル] フィールド内部にタッチします。ポップアップ数値キーパッドを使用してミリボルト（mV）単位の値を入力するか、上下ボタンを使用して1 mV単位で値を増減します。または、プリセット値ボタンの1つにタッチします。

(46)

5. [Coupling カップリング] フィールド内部にタッチし、カップリング方式を選択します。 DC -- DCカップリングでは、信号のすべての周波数要素がトリガ回路に結合されて高周波バーストが生成されます。また、ACカップリングを使用すると、有効トリガ･レベルがシフトします。 AC – 信号が容量的にカップリングされます。DCレベルは拒否され、50 Hz以下の周波数は減衰されます。 LFREJ -- 容量性ハイパス・フィルタ網を通じて信号がカップリングされます。DCレベルは拒否され、50 kHz以下の信号周波数は減衰されます。中周波信号から高周波信号に対して安定的にトリガを設定するときに使用します。 HFREJ – 信号がトリガ回路に対してDCカップリングされます。50 kHz以上の周波数はローパス・フィルタ網によって減衰されます。低周波に対してトリガを設定するときに使用します。 6. 勾配として、[Positive 正]、[Negative 負]、または [Window 窓関数] を選択します。窓関数（Window）はトリガ・レベルの上下のスレッショールド範囲を定義するもので、この範囲から信号が外れるとトリガが発生します。 Positive（正）およびNegative（負）の勾配は、トリガ対象の信号が変化する方向を意味します。

(47)

W

ave

R

unner

®

Xi シリーズ

7. [Holdoff ホールドオフ] タブにタッチした後、時 間ボタンまたはEventsボタンにタッチして、ホー ルドオフ条件を設定します。ポップアップ数値キーパッドを使用し、値を入力して時間の単位を指定します。または、上下ボタンを使用して、 200psのステップで時間値を増減します。または、プリセット値ボタンの1つにタッチします。

(48)

標準トリガ

エッジ エッジ･トリガは単純で反復的な信号に対して使用します。このトリガは、波形の基本的な特性や条件（正のスロープ、負のスロープ、ホールドオフなど）に基づいて起動されます。 パルス幅 パルス幅トリガには、電圧レベルによって制限される正方向または負方向のパルス幅を定義する機能があります。入力電圧がこのパルス幅を上回った場合または下回った場合に、トリガが発生します。また、パルス幅と電圧の範囲を指定することもできます。指定した範囲の内側または外側でトリガが発生します。クォリファイクォリファイ（A-B）トリガでは、イベント A でトリガの発生を準備し、イベント B でトリガを発生させることができます。トリガ発生を準備するイベントが 1 回だけ発生するパターン（Pattern）である場合、または発生してから条件を満たした状態で残るイベント（PatState）である場合、トリガを発生させるイベントとして使用できる条件はエッジ（Edge）、パルス幅（Width）、グリッチ（Glitch）、またはインターバル（Interval）です。このクォリファイ・トリガはレクロイの従来の "Qualify" トリガおよび "State" トリガと同じですが、異なる UI で設定されます。 パターン パターン・トリガでは、5 つのチャンネル入力（CH1、CH2、CH3、 CH4、EXT）の論理結合（パターン）に基づいて、トリガを発生させることができます。論理結合を定義するために、4 種類のブール演算子（AND、NAND、OR、NOR）が用意されています。また、個々のチャンネル入力ごとに、論理電圧レベルの上限と下限を定義することができます。 TV TV トリガは、標準または独自の合成ビデオ信号に対して安定したトリガを生成します。このトリガは PAL 規格、SECAM 規格、NTSC 規格で使用します。他の規格については、CUSTOM セットアップを使用します。 シリアル シリアル・トリガでは、分かりやすいインタフェースを使用して、オシロスコープの内部からシリアル・トリガ条件を設定できます。

(49)

W

ave

R

unner

®

Xi シリーズ

SMART トリガ

SMART トリガには下記の種類があります。 グリッジ グリッジ（Glitch）トリガはパルス幅トリガを単純にしたものです。一定のパルス幅またはパルス幅の範囲のみをトリガ条件として指定する場合は、グリッジ・トリガを使用することができます。グリッジ・トリガでは電圧レベルまたはレンジは考慮されません。 インターバル グリッジ・トリガはパルス幅をトリガ条件としますが、インターバル・トリガはパルス間隔（パルス周期）をトリガ条件とします。パルス間隔とは、同じ極性を持つ 2 つの連続したエッジ（正から正、負から負）を分離する信号間隔を意味します。インターバル・トリガを使用すると、指定した間隔よりもパルス間隔が小さい場合、または指定した間隔よりもパルス間隔が大きい場合に、トリガを発生させることができます。また、パルス間隔が指定した範囲の内側または外側にある場合に、トリガを発生させることもできます。つまり、パルス間隔による除外トリガとして使用できます。ドロップ アウト ドロップアウト・トリガは主にシングルショット・モードで使用されるトリガであり、事前に設定されたトリガ・ディレイに基づいて、損失信号を検出する機能があります。ドロップアウト・トリガは、最後のトリガ・ソース・トランジションが発生した後、タイムアウト期間の最後に生成されます。タイムアウト期間は、2 ns∼20 s の範囲で設定することができます。 ラント ラント・トリガは、パルスが最初のスレッショールド・ラインを超え、最初のラインを再び超える前に、2 番目のスレッショールド・ラインを超えなかったときに発生します。2 ns∼20 s の時間範囲で 2 つの電圧スレッショールドが選択できます。このトリガのその他の定義条件は、エッジ（選択されたものと反対の勾配でトリガ発生）とラント幅です。スルー・ レート スルー・レート・トリガは、パルスの立ち上がり、または立ち下がりエッジが上限レベルと下限レベルの 2 つのスレッショールド・レベルを超えたときに発生します。パルス・エッジは、指定された時間よりも早くまたは遅くスレッショールドを超える必要があります。指定できる 2 つのスレッショールドの範囲は、2 ns∼20 s です。

(50)

シリアル・トリガとデコード

周辺装置とマイクロプロセッサ間の通信は、Inter-IC (I2

C) や Serial Peripheral Interface (SPI) などの様々なシリアル・データ規格によって制御されます。I2Cbus TD および

SPIbus TD はレクロイ独自のオシロスコープ・ツールであり、I2_{C 通信または SPI 通}

信を使用する組み込み型コントローラの解析とデバッグの効率を大幅に向上させます。シリアル・トリガはオシロスコープに組み込まれているため、外部ハードウェアを使用する必要はありません。オシロスコープの通常のトリガ･メニューを使用してシリアル・トリガを設定できます。I2_{C 信号と SPI 信号は通常のパッシブ･プローブまた} はアクティブ･プローブ（レクロイの ZS シリーズのハイインピーダンス・アクティブ･プローブなど）を通じてオシロスコープに入力されます。デコード機能にアクセスするには、メニュー・バーの [Analysis 解析] プルダウン・メニューを使用します。デコードは適切なチャンネルに直接適用され、簡単に識別できるように色分けされて直感的に表示されます。その他に、オシロスコープ・グリッドの下にプロトコル･データの概要をテーブル形式で表示する機能、特定のメッセージを検索する機能が用意されています。

シリアル・トリガへのアクセス

シリアル・トリガには次の 2 通りの方法でアクセスできます。 [Trigger トリガ] ディスクリプタ・ラベルにタ ッチします。表示されるダイアログ･ボックス 内でトリガ方式として [Serial シリアル] を選 択します。 メニュー・バーの [Trigger トリガ]にタッチし た後、プルダウン・メニューから [Trigger Setup... トリガのセットアップ] を選択しま す。表示されるダイアログ･ボックス内でトリガ方式として [Serial シリアル] を選択します。目的のシリアル・トリガを選択します。選択したシリアル・トリガ用のトリガ･セットアップ･ダイアログ・ボックスが表示されます。
