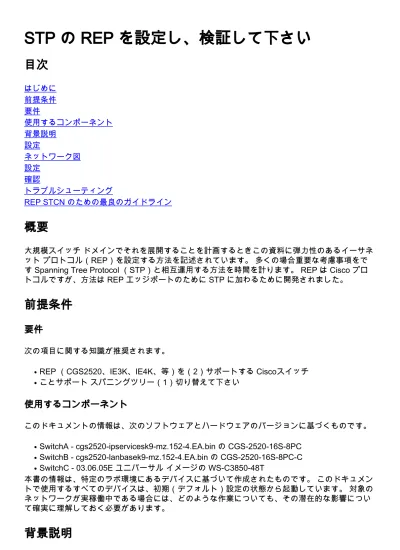

STP の REP を設定し、検証して下さい

概要

大規模スイッチドメインでそれを展開することを計画するときこの資料に弾力性のあるイーサネットプロトコル（REP）を設定する方法を記述されています。多くの場合重要な考慮事項をです Spanning Tree Protocol （STP）と相互運用する方法を時間を計ります。 REP は Cisco プロトコルですが、方法は REP エッジポートのために STP に加わるために開発されました。

前提条件

要件

次の項目に関する知識が推奨されます。

REP （CGS2520、IE3K、IE4K、等）を（2）サポートする Ciscoスイッチ

●

ことサポートスパニングツリー（1）切り替えて下さい

●

使用するコンポーネント

このドキュメントの情報は、次のソフトウェアとハードウェアのバージョンに基づくものです。

SwitchA - cgs2520-ipservicesk9-mz.152-4.EA.bin の CGS-2520-16S-8PC

●

SwitchB - cgs2520-lanbasek9-mz.152-4.EA.bin の CGS-2520-16S-8PC-C

●

SwitchC - 03.06.05E ユニバーサルイメージの WS-C3850-48T

●

本書の情報は、特定のラボ環境にあるデバイスに基づいて作成されたものです。このドキュメントで使用するすべてのデバイスは、初期（デフォルト）設定の状態から起動しています。対象のネットワークが実稼働中である場合には、どのような作業についても、その潜在的な影響について確実に理解しておく必要があります。

背景説明

(2)

それはそれを on Cisco 設定する方法を REP のナレッジがデバイスある場合よく。 REP に新しかったりまたはリフレッシャをほしいと思う場合、これらの技術情報を参照して下さい:

REP 白書

●

REP ガイドを切り替える Cisco TAC LAN

●

IOS XE 3s LAN スイッチング REP コンフィギュレーションガイド

●

産業用イーサネットスイッチ REP 設定

●

設定

ネットワーク図

設定

SwitchA:

interface FastEthernet0/17

switchport trunk allowed vlan 3000-3003 switchport mode trunk

rep segment 99 edge

SwitchB:

rep segment 99

rep segment 99 edge no-neighbor primary rep stcn stp

SwitchC:

interface GigabitEthernet1/0/18

spanning-tree vlan 3000-3003 priority 24576

確認

(3)

このセクションでは、設定が正常に機能していることを確認します。

SwitchA#show rep topology REP Segment 99

BridgeName PortName Edge Role

--- --- ---- ---- SwitchB Fa0/18 Pri* Open

SwitchB Fa0/17 Open SwitchA Fa0/17 Sec Alt

SwitchB#show rep topology detail REP Segment 99 SwitchB, Fa0/18 (Primary Edge No-Neighbor) Open Port, all vlans forwarding Bridge MAC: 0008.303f.5c00 Port Number: 014 Port Priority: 000 Neighbor Number: 1 / [-3] SwitchB, Fa0/17 (Intermediate) Open Port, all vlans forwarding Bridge MAC: 0008.303f.5c00 Port Number: 013 Port Priority: 000 Neighbor Number: 2 / [-2] SwitchA, Fa0/17 (Secondary Edge) Alternate Port, some vlans blocked Bridge MAC: a40c.c3a4.8180 Port Number: 013 Port Priority: 000 Neighbor Number: 3 / [-1]

SwitchB#show span vlan 3000-3003 root Root Hello Max Fwd

Vlan Root ID Cost Time Age Dly Root Port

--- --- --- --- --- --- --- VLAN3000 27576 2401.c722.7a80 19 2 20 15 Fa0/18

VLAN3001 27577 2401.c722.7a80 19 2 20 15 Fa0/18 VLAN3002 27578 2401.c722.7a80 19 2 20 15 Fa0/18 VLAN3003 27579 2401.c722.7a80 19 2 20 15 Fa0/18

SwitchC#show spanning-tree vlan 3000-3003 root Root Hello Max Fwd

--- --- --- --- --- --- --- VLAN3000 27576 2401.c722.7a80 0 2 20 15

VLAN3001 27577 2401.c722.7a80 0 2 20 15 VLAN3002 27578 2401.c722.7a80 0 2 20 15 VLAN3003 27579 2401.c722.7a80 0 2 20 15

トラブルシューティング

このセクションでは、設定のトラブルシューティングに役立つ情報を提供します。

REP エッジ非ネイバーポートがスパニングツリーポートに接続されるとき含むべき最も重要な設定は rep stcn STP です。このコマンドが REP エッジ非ネイバー（ENN）ポートでイネーブルになっているとき、ポートは REP、また STP を実行します。これはルートブリッジが STP ドメインにだれあるか ENN ポートが知っているように重要です。このコマンドなしで、ことを REP リンク障害があるとき、STP ドメイン持っていないこののナレッジを意味する停止/到達可能性問題は発生する場合があります STP は REP ENN ポートでディセーブルにされ。

この出力を使うと、SwitchB の Fa0/18 インターフェイスがだけでなく、REP セグメント 99 のためのプライマリ ENN ポート確認であるができましたり、また VLAN のためのスパニングツリールートポート 3000-3003 ことをです。 rep stcn stp コマンドがインターフェイスから削除される場合、SwitchB はルートブリッジになり、直接接続される SwitchC は、またルートブリッジです:

SwitchB(config)#int f0/18

(4)

SwitchB(config-if)#no rep stcn stp SwitchB(config-if)#end

SwitchB#show span

SwitchB#show spanning-tree vlan 3000-3003 root

Root Hello Max Fwd

Vlan Root ID Cost Time Age Dly Root Port --- --- --- --- --- --- --- VLAN3000 35768 0008.303f.5c00 0 2 20 15

VLAN3001 35769 0008.303f.5c00 0 2 20 15 VLAN3002 35770 0008.303f.5c00 0 2 20 15 VLAN3003 35771 0008.303f.5c00 0 2 20 15 SwitchB#show spanning-tree vlan 3000-3003 | in root

This bridge is the root This bridge is the root This bridge is the root This bridge is the root SwitchB#show rep topology REP Segment 99

BridgeName PortName Edge Role

--- --- ---- ---- AST03-CGS2520-B Fa0/18 Pri* Open

AST03-CGS2520-B Fa0/17 Open Ast03-cgs2520-a Fa0/17 Sec Alt

SwitchC#show spanning-tree vlan 3000-3003 root Root Hello Max Fwd

--- --- --- --- --- --- --- VLAN3000 27576 2401.c722.7a80 0 2 20 15

VLAN3001 27577 2401.c722.7a80 0 2 20 15 VLAN3002 27578 2401.c722.7a80 0 2 20 15 VLAN3003 27579 2401.c722.7a80 0 2 20 15

SwitchC#show spanning-tree vlan 3000-3003 | in root This bridge is the root

This bridge is the root This bridge is the root This bridge is the root

従って処理されますトポロジーの変更はどのように rep stcn stp コマンドが時か。コマンドがプライマリ ENN ポートに戻って追加され、リンク障害を模倣するために SwitchB の F0/17 がシャットダウンされるとき、このシナリオを考慮して下さい:

SwitchB(config)#int f0/18 SwitchB(config-if)#rep stcn stp SwitchB(config-if)#int f0/17 SwitchB(config-if)#shut SwitchB(config-if)#^Z SwitchB#show rep topology REP Segment 99

Warning: REP detects a segment failure, topology may be incomplete BridgeName PortName Edge Role

--- --- ---- ---- AST03-CGS2520-B Fa0/18 Pri* Open AST03-CGS2520-B Fa0/17 Fail

このネットワークイベントの時に、スパニングツリーイベントデバッグは SwitchC で有効になり、規則的なスパニングツリートポロジの変更通知はインターフェイス G1/0/18 で受信されます:

(5)

SwitchC#debug spanning-tree events Spanning Tree event debugging is on SwitchC#

*Jan 31 17:07:20.247: STP: VLAN3000 Topology Change rcvd on Gi1/0/18

REP セグメント 99's ENN ポートがスパニングツリーに加わらない場合この場合、このセグメントリンク障害の効果を考慮して下さい:

SwitchB(config-if)#int f0/18 SwitchB(config-if)#no rep stcn stp SwitchB(config-if)#do show rep topology REP Segment 99

BridgeName PortName Edge Role --- --- ---- ---- AST03-CGS2520-B Fa0/18 Pri* Open AST03-CGS2520-B Fa0/17 Open Ast03-cgs2520-a Fa0/17 Sec Alt

SwitchB(config-if)#do show spanning-tree vlan 3000-3003 root Root Hello Max Fwd

Vlan Root ID Cost Time Age Dly Root Port --- --- --- --- --- --- --- VLAN3000 35768 0008.303f.5c00 0 2 20 15

VLAN3001 35769 0008.303f.5c00 0 2 20 15 VLAN3002 35770 0008.303f.5c00 0 2 20 15 VLAN3003 35771 0008.303f.5c00 0 2 20 15 SwitchB(config-if)#interface f0/17

SwitchB(config-if)#shut

SwitchB(config-if)#do show rep topology REP Segment 99

Warning: REP detects a segment failure, topology may be incomplete BridgeName PortName Edge Role

--- --- ---- ---- AST03-CGS2520-B Fa0/18 Sec* Open AST03-CGS2520-B Fa0/17 Fail

SwitchC#debug spanning-tree events Spanning Tree event debugging is on SwitchC#

SwitchC#

(6)

SwitchC#

REP セグメント 99 にトポロジーの変更があるときパケットが受信されなかったが、SwitchC でデバッグがイネーブルの状態でスパニングツリーはまったくアップデートされませんことポイントを作ることは困難です。これはスパニングツリーポートに接続される REP エッジ非ネイバーポートのためにことを rep 意味します stcn stp コマンドがある必要がある。

REP STCN のための最良のガイドライン

1. デフォルトで、REP は admin VLAN として VLAN 1 を使用します。 STP ドメインがトランクを渡る別のネイティブ VLAN ID を使用する場合、一致するために REP admin VLAN を設定して下さい。たとえば STP のネイティブ VLAN が VLAN 99、REP スイッチのこの設定を入力して下さい: rep admin VLAN 99

2. 複数のセグメントのためのエッジポートを備えている REP スイッチに関しては他のセグメントすべてを渡る REP STCN メッセージを送信するように、して下さい。たとえば、5 つのセグメントがあるスイッチのエッジポートのためのこの設定を考慮して下さい。インターフェイスへのセグメント仕様がコマンドから省略されることに注意して下さい:

Switch(config)#int f0/24

Switch(config-if)#rep segment 1 edge no-neighbor Switch(config-if)#rep stcn stp

Switch(config-if)#rep stcn segment 2-5

3. STP ポートに接続されるすべての REP ENN ポートは設定で現在の rep stcn stp コマンドがあるはずです。
