RXH type RXE タイプよりさらに高温高回転の仕様でシール部品にハイグレード材が使用されている給油タイプです構造 1-A ロータ (S.STEEL) 1-B セラミックリング 2-A ケーシング (BRASS) 2-B 回り止めピン 3 ボールベアリング 4 スナップリング 5 スナッ

(1)

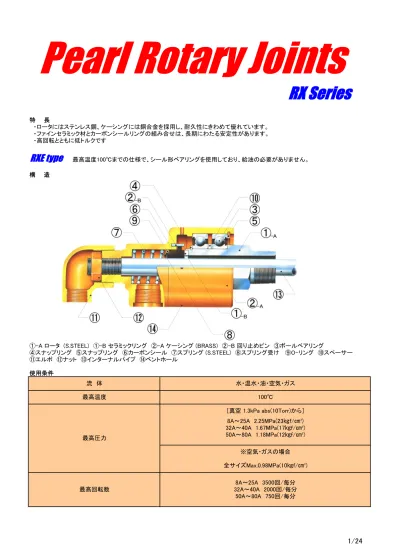

特　　長　・ロータにはステンレス鋼、ケーシングには銅合金を採用し、耐久性にきわめて優れています。　・ファインセラミック材とカーボンシールリングの組み合せは、長期にわたる安定性があります。　・高回転とともに低トルクです構　　造使用条件

①-A ロータ (S.STEEL)　①-B セラミックリング　②-A ケーシング (BRASS)　②-B 回り止めピン　③ボールベアリング　

④スナップリング　⑤スナップリング　⑥カーボンシール　⑦スプリング (S.STEEL)　⑧スプリング受け　⑨O-リング　⑩スペーサー　 ⑪エルボ　⑫ナット　⑬インターナルパイプ　⑭ベントホール　

RX Series

RXE type

　　最高温度100℃までの仕様で、シール形ベアリングを使用しており、給油の必要がありません。

Pearl Rotary Joints

最高圧力 8A～25A　3500回/毎分 8A～25A　2.25MPa(23㎏f/㎝²) 32A～40A　1.67MPa(17㎏f/㎝²) 50A～80A　1.18MPa(12㎏f/㎝²) 最高回転数流　体水・温水・油・空気・ガス最高温度 100℃ ［真空 1.3kPa abs(10Torr)から］ 50A～80A　750回/毎分 ※空気・ガスの場合全サイズMax.0.98MPa(10㎏f/㎝²) 32A～40A　2000回/毎分

(2)

構　　造

使用条件

RXH type

　　RXEタイプよりさらに高温・高回転の仕様で、シール部品にハイグレード材が使用されている給油タイプです。

①-A ロータ (S.STEEL)　①-B セラミックリング　②-A ケーシング (BRASS)　②-B 回り止めピン　③ボールベアリング　

④スナップリング　⑤スナップリング　⑥カーボンシール　⑦スプリング (S.STEEL)　⑧スプリング受け　⑨O-リング　⑩スペーサー　 ⑪エルボ　⑫ナット　⑬インターナルパイプ　⑭グリースニップル　⑮プラグ　⑯ベントホール　最高回転数 50A～80A　750回/毎分 10A～25A　2.25MPa(23㎏f/㎝²) 32A～40A　1.67MPa(17㎏f/㎝²) 10A～25A　3500回/毎分 32A～40A　2000回/毎分最高温度水・温水・熱媒油最高圧力 150℃ ［真空 1.3kPa abs(10Torr)から］ 50A～80A　1.18MPa(12㎏f/㎝²) 流　体

(3)

RX Series製品コード表 RX Series 複式内管サイズ表 ※内管は、Gネジ(右)のみとなりますので、付属品のロックナットでお止め下さい。保守・給脂 RXEタイプは封入型ボールベアリングを使用しており、寿命のある間、潤滑されております。ロータリージョイントの摩耗による漏れの有無を定期的に見る以外、メンテナンスを必要としません。 RXHタイプは、ベアリング部に良質なグリースが必要です。給脂頻度高温でのご使用の場合は、耐熱グリースを使用し、消耗した分だけを補給してください。右表は給脂のおおよその目安です。使用温度・回転数・稼動時間により、適当な給脂期間をお決め下さい。注　記最高使用圧力条件においては、最高回転数で使用することは避けて下さい。高速回転の場合は、テーパーネジ取付けを避け、平行ネジかフランジ取付けをご採用ください。空運転(流体を通さないで)は避けてください。シートリングと(セラミック)とロータは一体物です。特殊部品・附属記号についてお客様のご要望にお応えするために、様々な特殊部品をご用意しております。お客様にとって最適なご提案をさせて頂くために、下記の附属記号表を参考にして頂き、お問い合わせ下さい。 ※附属記号表の特殊部品が2つまでは、附属記号にて対応いたします。附属記号はアルファベット順に表記します。　例) RJ-RXE 2125CG ※附属記号表の特殊部品が3つ以上になるものは、型式名称を『RXS』と変更し、特殊製品扱いとさせて頂きます。ジョイント内管 15A : (1/2B) 20A : (3/4B) 6A : (1/8B) 8A : (1/4B) 呼称寸法呼称寸法

25A : (1B) 32A : (11/4B) 40A : (11/2B) 50A : (2B)

10A : (3/8B) 15A : (1/2B) 20A : (3/4B) 25A : (1B)

65A : (21/2B) 80A : (3B) 32A : (11/4B) 40A : (11/2B) 120℃～150℃ 1ヶ月に1回 0℃～60℃ 32 : (11/4) 40 : (11/2) 25 : (1) 80 : (3) 6ヶ月に1回 60℃～120℃ 3ヶ月に1回 50 : (2) 65 : (21/2) 　　　5:複式内管回転ネジ取付　　　4:複式内管固定F取付 15 : (1/2) (Fはフランジの略号です) 　　　3:複式内管固定ネジ取付 20 : (3/4) 　　　1:溶接式標準寸法フランジ　　　1:管用平行ネジ　　　2:メートルネジ　　　3:インロー付メートルネジ　　　6:NPTネジ　　　7:ユニファイネジ〔フランジ取付〕 LH 　　　6:複式内管回転F取付タイプ RXE or RXH 　　　1:単式ネジ取付　　　2:単式F取付 or RH (A) : (B) 〔ネジ取付〕　　　0:管用テーパーネジ 10 : (3/8) 流路および取付コード取付分類コードサイズコード取付ネジ方向寸法表をご参照の上ご指定くださいフランジ取付の場合_{はご指定不要です} 使用条件をご参照の上ご指定ください Z 9 『RXH』にて、Oリングの材質がNBRを使用しているもの N

11 『RXE 1**** & 21**/RXH 1**** & 21**』にて、ケーシング、スプリング受けがSUS304のもの

(『RXH』の場合は、排油プラグの材質もSUS304) S

10 『RXE/RXH』にて、Oリングの材質が8.9以外を使用しているもの

8 『RXE』にて、Oリングの材質がフッ素ゴムを使用しているもの V RJ-RXE 4125V

7 『RXE/RXH』にて、スプリングを強化しているもの P

6 『RXE 1**** & 21**/RXH 1**** & 21**』にて、ケーシングに温度計取付用Rcネジ穴付のもの T

5 『RXE 5**** & 61**/RXH 5**** & 61**』にて、ロータにキー溝付のもの K RJ-RXH 5025K RH C RJ-RXE 2140C 4 『RXE/RXH』にて、ロータ用シートリングが超硬製(銀ロウ付け)のもの H 3 『RXE』にて、給油タイプ(RXH用ケーシング、ベアリングLB使用)のもの G 標準仕様と異なる箇所附属記号製品例 2 『RXE/RXH』にて、エルボが特殊(カタログEと寸法違い)のもの E 1 『RXE/RXH』にて、外輪付シールリングを使用しているもの

(4)

サイズ表 RXE 1000,RXH 1000 単式ネジ取付式 F L4 L5 H 18 22 14 17 21 23 14 19 21 26 15 22 21 26 15 22 21 23 14 19 21 26 15 22 24 28 18 22 24 30 18 27 24 30 18 27 24 28 18 22 24 30 18 27 29 32 19 32 29 32 17 32 29 32 17 32 29 32 19 32 29 32 17 32 31 37 22 36 31 33 18 36 31 34 16 41 31 37 22 36 31 41 23 41 41 45 25 41 41 46 25 41 41 46 25 41 41 45 25 41 41 46 25 41 44 47 25 46 44 48 25 46 44 48 25 46 44 47 25 46 44 48 25 46 57 56 30 60 57 56 30 60 73 75 40 65 73 75 40 65 80 75 40 68 75 80 1080 R3 Rc3 138 279 224 1665 NPT21/2 NPT21/2 123 257 210 58 123 257 210 58 65 1065 R21/2 Rc21/2 168 48 1650 NPT2 NPT2 115 50 1050 R2 Rc2 115 206 206 168 48 1740 2-12UN NPT11/2 89 172 142 35 1640 NPT11/2 NPT11/2 89 171 141 89 172 142 35 172 142 35 171 141 35 89 40 1040 R11/2 Rc11/2 1240 35 M50x1.5 Rc11/2 1140 G11/2 Rc11/2 161 NPT11/4 NPT11/4 83 89 134 30 1732 13/4-12UN NPT11/4 83 162 135 30 1632 135 30 83 162 135 30 134 30 32 1032 R11/4 Rc11/4 1132 G11/4 83 162 Rc11/4 1232 M42x1.5 Rc11/4 135 112 NPT1 72 83 161 22 1725 11/2-12UNF NPT1 72 139 116 22 1625 NPT1 109 22 72 131 108 22 112 22 25 1025 R1 Rc1 1125 G1 72 132 Rc1 1225 M35x1.5 Rc1 120 101 NPT3/4 65 72 135 18 1720 1-14UNS NPT3/4 65 120 101 18 1620 NPT3/4 65 120 101 18 65 120 101 18 65 120 101 18 20 1020 R3/4 Rc3/4 1120 G3/4 12.5 1615 NPT1/2 Rc3/4 1220 M26x1.5 Rc3/4 108 91 NPT1/2 1715 3/4-16UNF NPT1/2 53 110 93 12.5 53 110 93 12.5 12.5 53 12.5 15 1015 R1/2 Rc1/2 1115 G1/2 53 110 93 Rc1/2 1215 M22x1.5 Rc1/2 90 77 53 108 91 9 77 9 1710 5/8-18UNF NPT3/8 46 93 80 9 9 10 1010 R3/8 Rc3/8 1210 80 9 93 80 90 D L 1110 G3/8 Rc3/8 46 L3 1008 R1/4 Rc1/4 39 81 70 呼称寸法型式番号 A C d 6 8 93 46 1610 NPT3/8 NPT3/8 46 M16x1.5 Rc3/8 46

(5)

サイズ表 RXE 1300,RXH 1300 単式ネジ取付式取付けローター ISOメートルネジパイロットインロー付 F D L4 L5 m n H 21 46 31 13 7 18 22 24 53 37 14 10 28 30 29 65 41 16 10 30 32 31 72 46 18 10 40 41 ※平行ネジのロータには、銅板ガスケットが附属します。 ※温度センサーまたは圧力センサー取付孔が必要な場合はご相談ください。 RXE 2100,RXH 2100 単式フランジ取付式 R m t 25 8 10 24 38 30 8 12 29 45 35 9 12 31 48 50 9 14 41 50 50 9 14 44 50 65 10 14 57 60 80 12 16 73 60 90 15 20 80 65 ※フランジ取付式には、軸端銅包ガスケット及びスタッドボルト、ナット、ワッシャーセットが附属します。 ※フランジ取付式には、ネジ方向のご指定は不要です。 ※温度センサーまたは圧力センサー取付孔が必要な場合はご相談ください。 35 48 58 68 18 22 30 12.5 80 呼称寸法 15 2180 32 40 12.5 16 22 269 L3 101 114 214 195 172 144 139 123 166 174 210 242 83 96 120 138 53 65 72 L 118 133 146 D 123 115 89 M12 M12 M12 M8 M10 M10 M10 M10 45 54 125 110 95 75 75 60 136 154 62 74 80 96 Rc11/2 Rc2 Rc21/2 Rc3 Rc11/4 Rc1/2 Rc3/4 Rc1 50 65 2132 2140 2150 2165 20 25 121 110 129 144 型式番号 2115 2120 2125 M33x1.5 Rc3/8 Rc1/2 Rc3/4 Rc1 M16x1.5 M22x1.5 M25x1.5 25 1310 1315 1320 1325 20 10 15 100 85 98 117 呼称寸法型式番号 A C L L3 d 9 L4 C O P フランジ部 K F d

(6)

サイズ表 RXE 3000,RXH 3000 複式内管固定ネジ取付式 s 24 25 28 18 22 22 24 25 30 18 27 22 24 25 30 18 27 22 24 25 28 18 22 22 24 25 30 18 27 22 29 28 32 19 32 23 29 28 32 17 32 23 29 28 32 17 32 23 29 28 32 19 32 23 29 28 32 17 32 23 33 33 37 22 36 26 33 33 33 18 36 26 33 33 34 16 41 26 33 33 37 22 36 26 33 33 41 23 41 26 36 40 45 25 41 30 36 40 46 25 41 30 36 40 46 25 41 30 36 40 45 25 41 30 36 40 46 25 41 30 39 43 47 25 46 32 39 43 48 25 46 32 39 43 48 25 46 32 39 43 47 25 46 32 39 43 48 25 46 32 50 51 56 30 60 34 50 51 56 30 60 34 68 62 75 40 65 45 68 62 75 40 65 45 72 62 75 40 75 45 72 62 75 40 75 45 ※平行ネジのロータには、銅板ガスケットが附属します。 ※内管止めナットはジョイントに付属しています。 ※内管は貴社にてご製作ください。内管をご注文の場合には、寸法をご指示ください。 L4 L5 NPT1/2 G1/2 NPT1 Rc1 Rc3/4 B C E Rc1/2 Rc3/8 Rc3/8 3220 M26x1.5 G1/4 G1/4 3232 M42x1.5 3132 3032 R11/4 型式番号 A 3620 NPT3/4 3020 3720 1-14UNS NPT1 F 呼称寸法 G D M22x1.5 G1/8 Rc1/2 L L1 L2 Rc1/2 Rc3/8 135 53 L3 53 91 93 d 53 153 141 133 H 15 3015 R1/2 G1/8 3115 G1/2 G1/8 3215 3715 3/4-16UNF 12.5 155 143 135 93 12.5 155 143 133 143 12.5 3615 NPT1/2 G1/8 NPT1/2 NPT3/8 53 153 141 91 12.5 135 93 NPT1/2 NPT3/8 53 155 12.5 R3/4 G1/4 Rc1/2 Rc3/8 65 165 98 18 G1/8 153 144 3120 G3/4 G1/4 Rc1/2 Rc3/8 65 3625 165 153 144 98 18 65 165 153 Rc1/2 144 98 18 G1/4 NPT1/2 NPT3/8 65 165 153 Rc3/8 144 98 18 153 144 98 18 NPT3/8 65 165 25 3025 R1 G3/8 Rc3/4 Rc1/2 20 72 187 3125 G1 G3/8 Rc3/4 174 163 Rc1/2 72 183 170 110 22 159 106 22 3225 M35x1.5 G3/8 Rc3/4 Rc1/2 72 184 171 160 107 22 G3/8 NPT3/4 227 Rc1 Rc3/4 Rc3/4 191 83 NPT1/2 72 187 174 NPT3/4 Rc1 Rc3/4 89 3732 G1/2 G3/8 NPT3/4 Rc1 Rc3/4 3632 NPT11/4 3725 11/2-12UNF G11/4 G1/2 NPT1 G3/4 83 Rc1 G1/2 32 G1/2 NPT3/4 163 110 22 NPT1/2 83 72 202 178 167 114 22 13/4-12UN 189 132 30 219 203 190 189 89 227 210 197 233 268 209 196 196 30 203 190 133 30 133 190 83 219 220 132 30 202 133 30 220 83 220 203 35 Rc11/2 Rc1 Rc11/2 Rc3/4 Rc2 NPT11/2 NPT1 M50x1.5 40 3040 R11/2 G3/4 3140 G11/2 G3/4 3240 3640 NPT11/2 226 89 227 35 138 35 138 210 197 137 G3/4 NPT1 NPT3/4 89 226 209 137 Rc1 345 35 NPT3/4 89 3740 2-12UN G3/4 NPT1 210 197 138 164 48 164 247 233 35 48 58 50 3050 R2 G1 3650 NPT2 G1 115 268 247 123 123 115 293 NPT11/2 345 315 293 Rc11/2 65 3065 R21/2 G11/4 315 206₂₀₆ ₅₈ 300 323 80 3080 R3 G11/2 Rc2 138 353 212 68 3680 NPT3 G11/2 NPT2 NPT11/2 138 353 323 300 212 68 3665 NPT21/2 G11/4 NPT2

(7)

サイズ表 RXE 3300,RXH 3300 複式内管固定ネジ取付式取付けローター ISOメートルネジパイロットインロー付 s 24 25 53 37 14 10 28 30 22 29 28 65 41 16 10 30 32 23 33 33 72 46 18 10 40 41 26 ※平行ネジのロータには、銅板ガスケットが附属します。 ※内管止めナットはジョイントに付属しています。 ※内管は貴社にてご製作ください。内管をご注文の場合には、寸法をご指示ください。 RXE 4100,RXH 4100 複式内管固定フランジ取付式 R m t s 25 8 10 24 25 38 22 30 8 12 29 28 45 23 35 9 12 33 33 48 26 50 9 14 36 40 50 30 50 9 14 39 43 50 32 65 10 14 50 51 60 34 80 12 16 68 62 60 45 90 15 20 72 62 65 45 ※フランジ取付式には、軸端銅包ガスケット及びスタッドボルト、ナット、ワッシャーセットが附属します。 ※フランジ取付式には、ネジ方向のご指定は不要です。 ※内管止めナットはジョイントに付属しています。 ※内管は貴社にてご製作ください。内管をご注文の場合には、寸法をご指示ください。 48 d 12.5 18 35 58 C Rc3/8 E 30 M33x1.5 Rc1/2 呼称寸法 M25x1.5 G Rc3/4 12.5 16 22 d D L L1 n 161 142 153 162 173 H L4 L5 m M22x1.5 Rc1/2 G3/8 Rc3/8 L3 Rc1/2 100 107 119 183 E P K フランジ部 M12 138 196 110 L2 F D L L1 Rc11/2 M12 M10 M10 M12 Rc11/2 68 154 125 172 150 L2 62 呼称寸法 15 型式番号 A 3315 G1/8 B Rc1/2 Rc3/4 22 O Rc1/2 Rc3/8 74 80 L4 G C G1/4 F 25 3320 G1/8 G1/4 G1/2 20 25 B 型式番号 3325 40 50 G3/8 G1 Rc3/4 20 Rc1 Rc3/8 Rc3/4 Rc1/2 65 80 32 4115 4120 4125 4132 15 4140 4150 G11/4 G11/2 4165 4180 Rc1 Rc1 Rc2 Rc2 Rc11/2 G3/4 136 120 96 96 45 54 60 75 95 75 M10 M8 M10 115 123 53 65 72 83 89 163 177 198 224 229 272 330 343 151 166 185 207 212 251 300 313 143 290 278 157 174 194 199 237 101 L3 111 121 137 140 168 191 202

(8)

サイズ表 RXE 5000,RXH 5000 複式内管回転ネジ取付式 p s 24 25 28 18 22 10 30 24 25 30 18 27 10 30 24 25 30 18 27 10 30 24 25 28 18 22 10 30 24 25 30 18 27 10 30 29 28 32 19 32 13 30 29 28 32 17 32 13 30 29 28 32 17 32 13 30 29 28 32 19 32 13 30 29 28 32 17 32 13 30 33 33 37 22 36 16 35 33 33 33 18 36 16 35 33 33 34 16 41 16 35 33 33 37 22 36 16 35 33 33 41 23 41 16 35 36 40 45 25 41 20 40 36 40 46 25 41 20 40 36 40 46 25 41 20 40 36 40 45 25 41 20 40 36 40 46 25 41 20 40 39 43 47 25 46 26 40 39 43 48 25 46 26 40 39 43 48 25 46 26 40 39 43 47 25 46 26 40 39 43 48 25 46 26 40 50 51 56 30 60 32 45 50 51 56 30 60 32 45 68 62 75 40 65 40 55 68 62 75 40 65 40 55 72 62 75 40 75 48 60 72 62 75 40 75 48 60 ※平行ネジのロータには、銅板ガスケットが附属します。 ※内管は貴社にてご製作ください。内管をご注文の場合には、寸法をご指示ください。 M22x1.5 R1/2 20 Rc3/8 5015 NPT1/2 3/4-16UNF 5715 5020 143 155 130 143 Rc1/2 53 165 65 153 353 138 R3/4 212 Rc3/8 141 153 155 53 130 NPT3/8 Rc1/2 68 290 153 15 NPT1/2 NPT1/2 53 Rc3/8 128 323 NPT3/8 5615 5215 Rc1/2 212 68 80 5080 R3 Rc2 NPT3 5680 NPT2 290 315 206 58 5665 NPT21/2 NPT2 NPT11/2 123 206 58 224 164 48 65 5065 R21/2 Rc2 Rc11/2 123 345 247 164 48 5650 NPT2 NPT11/2 NPT1 115 268 247 189 138 35 50 5050 R2 Rc11/2 Rc1 115 268 189 137 35 5740 2-12UN NPT1 NPT3/4 89 227 210 189 138 35 5640 NPT11/2 NPT1 NPT3/4 89 226 209 189 138 35 5240 M50x1.5 Rc1 Rc3/4 89 227 210 209 137 35 5140 G11/2 Rc1 Rc3/4 89 227 210 182 133 30 40 5040 R11/2 Rc1 Rc3/4 89 226 182 132 30 5732 13/4-12UN NPT1 NPT3/4 83 220 203 182 133 30 5632 NPT11/4 NPT1 NPT3/4 83 219 202 182 133 30 5232 M42x1.5 Rc1 Rc3/4 83 220 203 182 132 30 5132 G11/4 Rc1 Rc3/4 83 220 203 114 22 32 5032 R11/4 Rc1 Rc3/4 83 219 202 110 22 5725 11/2-12UNF NPT3/4 NPT1/2 72 191 178 160 107 22 5625 NPT1 NPT3/4 NPT1/2 72 187 174 157 106 22 5225 M35x1.5 Rc3/4 Rc1/2 72 184 171 154 174 110 22 5125 G1 Rc3/4 Rc1/2 183 170 154 138 98 18 25 5025 R1 Rc3/4 Rc1/2 72 187 138 98 18 5720 1-14UNS NPT1/2 NPT3/8 65 165 153 138 98 18 5620 NPT3/4 NPT1/2 NPT3/8 65 165 153 138 98 18 5220 M26x1.5 Rc1/2 Rc3/8 65 165 153 12.5 98 18 5120 G3/4 Rc1/2 Rc3/8 65 165 153 93 12.5 91 12.5 93 12.5 L3 5115 G1/2 Rc1/2 Rc3/8 53 155 143 130 93 L4 L5 d H 12.5 呼称寸法型式番号 A C E 91 315 138 353 323 Rc11/2 NPT11/2 345 138 157 189 224 283 283 53 L1 L 72 141 128 L2 F G D

(9)

サイズ表 RXE 6100,RXH 6100 複式内管回転フランジ取付式 R m t p s 25 8 10 24 25 38 10 30 30 8 12 29 28 45 13 30 35 9 12 33 33 48 16 35 50 9 14 36 40 50 20 40 50 9 14 39 43 50 26 40 65 10 14 50 51 60 32 45 80 12 16 68 62 60 40 55 90 15 20 72 62 65 48 60 ※フランジ取付式には、軸端銅包ガスケット及びスタッドボルト、ナット、ワッシャーセットが附属します。 ※フランジ取付式には、ネジ方向のご指定は不要です。 ※内管は貴社にてご製作ください。内管をご注文の場合には、寸法をご指示ください。 18 22 68 58 48 35 12.5 d _O フランジ部_P _K F G L L1 L2 L3 L4 20 6125 呼称寸法 15 型式番号 6115 6120 74 80 65 50 40 32 25 6165 6150 30 6140 6132 Rc2 Rc1/2 Rc1/2 Rc3/4 6180 Rc2 C Rc1 Rc3/4 Rc3/4 Rc1/2 Rc3/8 Rc3/8 E Rc11/2 Rc11/2 Rc1 Rc1 154 136 120 96 96 Rc11/2 62 45 125 110 95 75 75 60 54 80 M12 M12 M12 M10 M10 M10 M10 M8 115 123 138 D 53 65 72 83 89 343 330 272 229 224 198 163 177 151 166 185 207 151 280 268 228 192 187 168 140 168 191 202 212 251 300 313 101 111 121 137 138

(10)

サイズ表 RXK 6000 複式内管回転フランジ取付式 d m t K F G N 82 15 20 14 80 72 20 98 20 20 19 95 90 20 L4 p s J T 80 59 70 18 15 85 75 80 18 16 ※ローターは鋼製に無電解ニッケルメッキ施工。 ※ヘッド部は、FC材に無電解ニッケルメッキ施工。 ※シールには、カーボン及びセラミックを使用。 ※仕様等その他については、お問合せください。 ※フランジ取付式には、軸端銅板ガスケット及びスタッドボルト、ナット、ワッシャーセットが附属します。 ※フランジが二つ割りリングの為、必ず軸端でガスケット願います。 ※内管は貴社にてご製作ください。内管をご注文の場合には、寸法をご指示ください。使用条件水・温水・油・空気・ガス最高温度 100℃ 最高圧力最高回転数流　体 90A・100A　0.98MPa(10㎏f/㎝²) 90A・100A　500回/毎分 90 100 呼称寸法呼称寸法 90 100 型式番号型式番号 6081 6082 6082 C E R O P 6081 Rc2 175 D1 Rc2 Rc21/2 100 120 N1 125 140 206 B 155 M 150 160 190 L3 L2 437 382 L1 D2 236 202 172 Rc21/2 483 392 290 168 76.3 419 260 60.5 L 351

(11)

RXE SUS シリーズロータだけでなく、ケーシング及びスプリング受けもSUS製となります。 RXE 1000 SUS 単式ネジ取付式 F L4 L5 H 18 22 14 17 21 23 14 19 24 28 18 22 29 32 19 32 31 37 22 36 41 45 25 41 40 47 25 46 ※温度センサーまたは圧力センサー取付孔が必要な場合はご相談ください。 ※8Aを除き、高温仕様(RXHタイプ)も製作いたします。 RXE 2100 SUS 単式フランジ取付式 R m t 25 8 10 24 38 30 8 12 29 45 35 9 12 31 48 ※フランジ取付式には、軸端銅包ガスケット及びスタッドボルト、ナット、ワッシャーセットが附属します。 ※スタッドボルト等の付属品についてもSUS製のものが必要であれば、ご相談下さい。 ※フランジ取付式には、ネジ方向のご指定は不要です。 ※温度センサーまたは圧力センサー取付孔が必要な場合はご相談ください。 ※高温仕様(RXHタイプ)も製作いたします。 RXE-SUS シリーズ単式ﾈｼﾞ取付式 RXE-SUS シリーズ単式ﾌﾗﾝｼﾞ取付式 72 114 M10 133 25 2125S Rc1 22 65 80 60 M10 M8 53 118 101 20 2120S Rc3/4 18 74 54 15 2115S Rc1/2 12.5 62 45 O P K フランジ部呼称寸法型式番号 C d 94 171 141 35 40 1040S R11/2 Rc11/2 92 161 134 30 32 1032S R11/4 Rc11/4 72 135 112 22 25 1025S R1 Rc1 65 120 101 18 20 1020S R3/4 Rc3/4 53 108 91 12.5 15 1015S R1/2 Rc1/2 46 90 77 9 10 1010S R3/8 Rc3/8 39 82 70 6 8 1008S R1/4 Rc1/4 D L L3 d 呼称寸法型式番号 A C D L4 123 L3 146 L F

(12)

流量表 ※<水>は流路断面の(小)なる方で、<空気>は標準状態として、下記を原則に計算してあります。　　・水の流速：3m/sec. ※内管の寸法基準は、『内管用SUS304パイプ寸法』表を参照して下さい。内管用SUS304パイプ寸法 ※回転トルクはロータリージョイントの保存状態、在庫期間及び流体の種類によって変動します。 ※本データは、社内試験企画に基づいて測定された代表値であり、保証値ではありません。 ※起動時のトルクは動トルクよりも大きくなります。　　リンギング(密着現象)を起こしている時は、特に大きくなりますが、異常ではありません。 40A φ48.6×t4.0 50A φ60.5×t4.0 25A φ34.0×t3.5 32A φ42.7×t4.0 15A φ21.7×t3.0 20A φ27.2×t3.0 8A φ13.8×t2.2 10A φ17.3×t2.5 サイズ外径・板厚 6A φ10.5×t2.0 RXK 6062 100-65 29.7-34.1 RXK 6081 90-50 24.1-21.6 23.4 6*** 80-40 65-32 12.1-9.46 10.2 5*** 32-15 65 17.8-12.9 14.0 32.1 型式公称寸法_外-内流路断面積_(cm²) 水流量_{( m³/h)} 8 0.28 0.30 1*** 10 0.63 0.68 2*** 15 1.23 1.33 20 2.54 2.75 25 3.80 4.11 7.07 7.63 40 9.62 10.4 18.1 19.5 32 50 26.4 28.5 36.3 39.2 15-6 0.36-0.33 0.35 80 1.05-0.69 0.74 4*** 25-10 1.45-1.19 1.28 3*** 20-8 3.37-1.94 2.09 40-20 3.81-3.53 3.81 50-25 9.02-5.73 6.18

(13)

フランジ取付　相手方参考寸法 R m t R' m' Z 25 8 - 25 7 12 25 8 10 25 7 12 30 8 12 30 7 16 35 9 12 35 8 16 50 9 14 50 8 16 50 9 14 50 8 16 65 10 14 65 9 19 80 12 16 80 11 19 90 15 20 90 14 19 +0.05　になります 0 M12 80A 68 125 80A 68 154 125 M12 65A 58 110 65A 58 136 110 M12 50A 48 95 50A 48 120 95 M10 40A 35 75 40A 35 96 75 M10 32A 30 75 32A 30 96 75 M10 25A 22 60 25A 22 80 60 M10 20A 18 54 20A 18 74 54 M8 15A 12.5 45 15A 12.5 62 45 10A - 62 45 - 10A フランジ部 d O P K 相手方寸法 P 45 -φR'は、 d'

(14)

RX series 一覧表 RE40002200 RJ-RXE 1240 LH RE40002100 RJ-RXE 1240 RH RE32002100

RJ-RXE 1232 RH RJ-RXE 3240 RH RE40202111 RE32002200

RJ-RXE 1232 LH RJ-RXE 3240 LH RE40202211 RE25002100

RJ-RXE 1225 RH RJ-RXE 3232 RH RE32152111 RE20082111 RJ-RXE 3220 RH

RE20002100

RJ-RXE 1220 RH RJ-RXE 3225 RH RE25102111 RE15062111 RJ-RXE 3215 RH RXE 32** RE15062211 RJ-RXE 3215 LH RE20082211 RJ-RXE 3220 LH RE25102211 RJ-RXE 3225 LH RE32152211 RJ-RXE 3232 LH メートルネジ RXE 12** RE10002200 RJ-RXE 1210 LH RE15002200 RJ-RXE 1215 LH RE20002200 RJ-RXE 1220 LH RE25002200 RJ-RXE 1225 LH RE40001200 RJ-RXE 1140 LH RE40001100 RJ-RXE 1140 RH RE10002100 RJ-RXE 1210 RH RE15002100 RJ-RXE 1215 RH

RJ-RXE 1132 RH RJ-RXE 3140 RH RE40201111 RE32001200 RJ-RXE 1132 LH RE40201211 RE32001100 RJ-RXE 3140 LH RE25001100 RE20001100 RE15001100 RE80000100 RE65000100

RJ-RXE 1125 LH RJ-RXE 3132 LH RE32151211 RJ-RXE 1120 RH RJ-RXE 3125 RH RE25101111

RE20001200

RJ-RXE 1120 LH RJ-RXE 3125 LH RE25101211 RE20081111 RJ-RXE 3120 RH RXE 31** RE15061211 RJ-RXE 3115 LH RE15061111 RJ-RXE 3115 RH RE20081211 RJ-RXE 3120 LH RJ-RXE 1080 RH 管用平行ネジ RXE 11** RE10001200 RJ-RXE 1110 LH RE10001100 RJ-RXE 1110 RH RE15001200 RJ-RXE 1115 LH RJ-RXE 1115 RH RJ-RXE 1065 RH RE80000200 RJ-RXE 1080 LH RE65000200 RJ-RXE 1065 LH RE50000100

RJ-RXE 1040 RH RJ-RXE 3065 RH RE65320111 RJ-RXE 1040 LH RJ-RXE 3065 LH RE65320211

RE32000100

RE32000200

RJ-RXE 1032 LH RJ-RXE 3050 LH RE50250211 RE32150111 RJ-RXE 3032 RH

RE25100211 RJ-RXE 3025 LH

RJ-RXE 1015 RH RJ-RXE 3025 RH RE25100111 RE20000200 RE20080111 RJ-RXE 3020 RH RJ-RXE 1008 LH RXE 30** RE15060211 RJ-RXE 3015 LH

RJ-RXE 1008 RH RJ-RXE 3015 RH RE15060111

RE15000200 管用ﾃｰﾊﾟｰﾈｼﾞ RXE 10** RE08000200 RE08000100 RE10000200 RE10000100 RJ-RXE 1010 RH RJ-RXE 1015 LH RE20000100 RJ-RXE 1020 RH 単式複式内管固定式

RJ-RXE 1010 LH RJ-RXE 3020 LH RE20080211

タイプ製品名弊社コードタイプ弊社コード

ネジ取付

(15)

RX series 一覧表 RJ-RXE 2180 RJ-RXE 2150 RJ-RXE 2140 RJ-RXE 2165 RJ-RXE 1740 LH RJ-RXE 1725 RH RE25000000 RE50000000 RE40000000 RE65000000 RE40007200 RE15000000 RE80000000 RE40007100 RJ-RXE 1710 RH RE10007100 RE25100011 RXE 17** RE32150011 RJ-RXE 4120 RJ-RXE 1740 RH RE15060011 RE80400011 RJ-RXE 4180 RE20080011 RXE 21** RJ-RXE 1640 LH RJ-RXE 1625 LH RJ-RXE 1620 RH RJ-RXE 1715 RH RJ-RXE 2132 RJ-RXE 4132 RXE 41** RE20000000 RJ-RXE 2120 RJ-RXE 2125 RJ-RXE 4115 RJ-RXE 2115 RE32000000 RJ-RXE 4125 RE40200011 RJ-RXE 4140 RE65320011 RJ-RXE 4165 RE50250011 RJ-RXE 4150 RE32007100 RJ-RXE 1732 RH RE15007100 RE20007100 RJ-RXE 1720 RH RE10007200 RJ-RXE 1710 LH RE15007200 RJ-RXE 1715 LH RE40207111 RE32007200 RJ-RXE 1732 LH RE25007100 RE40207211 RJ-RXE 3740 LH RJ-RXE 3740 RH RE32157111 RJ-RXE 3732 RH RXE 37** RJ-RXE 3725 LH RJ-RXE 3640 RH RJ-RXE 3640 LH RJ-RXE 3720 LH RJ-RXE 3715 RH RE15067211 RE15066111 RE40206111 RE40206211 RJ-RXE 3625 LH RJ-RXE 3632 RH RE20086111 RE32156111 RJ-RXE 3715 LH RE20087211 RE32157211 RJ-RXE 3732 LH RE20087111 RJ-RXE 3720 RH RE25107211 RE25107111 RJ-RXE 3725 RH RE15067111 RE20007200 RJ-RXE 1720 LH RE25007200 RJ-RXE 1725 LH RJ-RXE 1640 RH RE40006200 RJ-RXE 1625 RH RE32006100 RE32006200 RE25006100 RE20003100 RJ-RXE 1310 RH

RJ-RXE 1615 RH RE15006100 RJ-RXE 3620 RH RJ-RXE 1320 LH

RJ-RXE 1315 RH

RJ-RXE 3632 LH

RE20006100 RJ-RXE 3625 RH RE25106111 RE25103111 RJ-RXE 3325 RH RE20086211 RJ-RXE 3615 RH RJ-RXE 3615 LH RE10006100 RE32156211 RXE 16** RE10006200 RJ-RXE 1610 LH RE15006200 RJ-RXE 1615 LH RE20006200 RJ-RXE 1620 LH RE25006200 RJ-RXE 1632 RH RE25003200 RJ-RXE 1325 LH RE25003100 RJ-RXE 1325 RH RXE 36** RE15003100 RJ-RXE 1632 LH RJ-RXE 1320 RH RE20003200 RJ-RXE 1610 RH RE15066211 RE40006100 RE25106211 RE25103211 RJ-RXE 3325 LH RE15063111 RJ-RXE 3315 RH RE20083111 RJ-RXE 3320 RH RJ-RXE 3620 LH

RJ-RXE 1315 LH RE15003200 RE20083211

RJ-RXE 1310 LH RXE 33** RE15063211 単式複式内管固定式 RXE 13** RE10003200 RJ-RXE 3315 LH RJ-RXE 3320 LH RE10003100 ネジ取付インロー付メートルネジ NPTネジユニファイネジフランジ取付弊社コード製品名タイプ製品名弊社コードタイプ

(16)

RX series 一覧表

RE40202184

RJ-RXE 5240 RH RJ-RXE 5240K RH RE40202384 RE40202284

RJ-RXE 5240 LH RJ-RXE 5240K LH RE40202484 RJ-RXE 5232 LH RJ-RXE 5232K LH RE32152484

RE32152184 RJ-RXE 5232 RH RE32152384 RE32152284 RJ-RXE 5232K RH RJ-RXE 5220 LH RE20082484 RJ-RXE 5225K LH RE25102184

RJ-RXE 5225 LH RE25102484

RE15062184

RJ-RXE 5215 RH RJ-RXE 5215K RH RE15062384

RXE 52**K RE15062484 RE20082284 RJ-RXE 5220K LH RE20082184 RJ-RXE 5220 RH RE40201184 RJ-RXE 5140 RH RE40201384 RJ-RXE 5215K LH RE15062284 RJ-RXE 5215 LH RJ-RXE 5140K RH RE40201284

RJ-RXE 5140 LH RJ-RXE 5140K LH RE40201484 RJ-RXE 5132 LH RJ-RXE 5132K LH RE32151484

RE32151184 RJ-RXE 5132 RH RE32151384 RE32151284 RJ-RXE 5132K RH RJ-RXE 5120 LH RE20081484 RJ-RXE 5125K LH RE25101184

RJ-RXE 5125 RH RJ-RXE 5125K RH RE25101384 RE25101284 RJ-RXE 5125 LH RE25101484 RE15061284 RJ-RXE 5115 LH RXE 51**K RE15061484 RE20081284 RJ-RXE 5120K LH RE20081184

RJ-RXE 5080 LH RJ-RXE 5080K LH RE80400485 RE32150184

RE65320184

RJ-RXE 5065 LH RJ-RXE 5065K LH RE65320484 RE50250184

RJ-RXE 5050 LH RJ-RXE 5050K LH RE50250484 RJ-RXE 5040K LH

RE40200184

RJ-RXE 5040 RH RJ-RXE 5040K RH RE40200384 RE32150284 RJ-RXE 5032 LH RE40200284 RJ-RXE 5040 LH RE32150484 RJ-RXE 5032K LH RXE 50**K RE15060484 RE20080384 RE32150384 RJ-RXE 5032K RH RJ-RXE 5025K LH RE25100384 RE40200484 RJ-RXE 5020K LH RJ-RXE 5032 RH RE15060184 RJ-RXE 5015 RH RJ-RXE 5020 RH RJ-RXE 5020 LH RE20080284 RJ-RXE 5025 RH RE25100284 RJ-RXE 5025 LH RE25100184 ネジ取付管用ﾃｰﾊﾟｰﾈｼﾞメートルネジ管用平行ネジ RE15060284 RJ-RXE 5015 LH RE20080184 RJ-RXE 5020K RH RE20080484 タイプ製品名弊社コードタイプ RXE 51** RXE 52** 弊社コード製品名 RJ-RXE 5015K LH RJ-RXE 5115K LH RE15060384 RE20082384 RJ-RXE 5220K RH 複式内管回転式ロータ(キー溝なし) ロータ(キー溝付) RXE 50** RJ-RXE 5015K RH RJ-RXE 5025K RH RE25100484

(17)

RX series 一覧表 RX series 一覧表お取り扱いしておりません。製品名 RJ-RXE 5725 LH ロータ(キー溝なし) RE81503085 RJ-RXK 6081K RE82651084 RJ-RXK 6082 _{RXK 60**K} RJ-RXK 6082K RE82653084 フランジ取付 RXK 60** RE81501085 RJ-RXK 6081 複式内管回転式ロータ(キー溝なし) ロータ(キー溝付) タイプ弊社コードタイプ弊社コード RE65322084 RJ-RXE 6165K RE80400085

RJ-RXE 6180 RJ-RXE 6180K RE80402085

RE65320084 RJ-RXE 6165

RE50250084

RJ-RXE 6150 RJ-RXE 6150K RE50252084

RE32152084 RJ-RXE 6132K RE40202084 RJ-RXE 6140K RE15062084 RJ-RXE 6115K RE20080084

RJ-RXE 6120 RJ-RXE 6120K RE20082084

RE25102084 RJ-RXE 6125K RE25100084 RJ-RXE 6125 RE40200084 RJ-RXE 6140 RE32150084 RJ-RXE 6132 フランジ取付 RE40207184 RJ-RXE 5740 RH RE40207384 RXE 57** ユニファイネジ RXE 61** RE15060084 RJ-RXE 6115 RXE 61**K RJ-RXE 5740K RH RE40207284

RJ-RXE 5740 LH RJ-RXE 5740K LH RE40207484 RE32157484 RJ-RXE 5732K LH

RE32157184

RJ-RXE 5732 LH

RE25107484 RJ-RXE 5725K LH

RE25107184

RE20087484 RJ-RXE 5720K LH

RE20087184

RJ-RXE 5720 RH RJ-RXE 5720K RH RE20087384 RJ-RXE 5720 LH

RE15067484 RJ-RXE 5715K LH

RE15067184

RJ-RXE 5715 LH

RXE 57**K RE20087284

RE80406185

RJ-RXE 5680 LH RJ-RXE 5680K LH RE80406485 RJ-RXE 5665 RH RJ-RXE 5665K RH RE65326384 RJ-RXE 5650 LH

RE65326284

RJ-RXE 5665 LH RJ-RXE 5665K LH RE65326484 RE40206384 RJ-RXE 5640K RH

RJ-RXE 5650K LH

RE50256184 RJ-RXE 5650K RH RE50256384 RE50256284 RE25106484 RJ-RXE 5632K LH RE32156184 RJ-RXE 5632 RH RE32156384 RE32156284 RJ-RXE 5632K RH RE40206484 RE50256484 RJ-RXE 5620K LH

RE20086184 RJ-RXE 5620K RH RE20086384 RE20086484 RJ-RXE 5625K LH RE25106184 RE25106384 RE15066484 RE20086284 RJ-RXE 5632 LH RE32156484 RJ-RXE 5620 RH RJ-RXE 5620 LH RJ-RXE 5625 RH RJ-RXE 5625K RH RE25106284 RJ-RXE 5625 LH RE15066284 RJ-RXE 5615 LH RXE 56**K RE40206284 RJ-RXE 5640 LH RJ-RXE 5640K LH RE40206184 RJ-RXE 5640 RH RJ-RXE 5650 RH RE65326184 ロータ(キー溝付) NPTネジお取り扱いしておりません。インロー付メートルネジ RXE 56** RJ-RXE 5615K LH RE15066184

RJ-RXE 5615 RH RJ-RXE 5615K RH RE15066384

ネジ取付製品名タイプタイプ弊社コード複式内管回転式製品名製品名弊社コード

(18)

RX series 一覧表 RH40002100 RH40002200 RJ-RXH 1240 LH RJ-RXH 1225 RH RH20002100 RJ-RXH 1220 RH RJ-RXH 1225 LH RJ-RXH 1240 RH RH32002100 RJ-RXH 1232 RH RJ-RXH 3240 RH RH40202111 RXH 32** RH15062211 RJ-RXH 3215 LH RH20082211 RJ-RXH 3220 LH RH25102211 RH32002200 RJ-RXH 1232 LH RH25002100 RJ-RXH 3232 RH RH32152111 RH20082111 RJ-RXH 3220 RH RH15062111 RJ-RXH 3215 RH RH25102111 RJ-RXH 3225 RH RH40202211 RJ-RXH 3240 LH RJ-RXH 3225 LH RH32152211 RJ-RXH 3232 LH RH40201111 RJ-RXH 3140 RH RH32001200 RXH 12** RH10002200 RJ-RXH 1210 LH RH15002200 RJ-RXH 1215 LH RH20002200 RJ-RXH 1220 LH RH25002200 RH40001200 RJ-RXH 1140 LH RH40001100 RJ-RXH 1140 RH RH10002100 RJ-RXH 1210 RH RH15002100 RJ-RXH 1215 RH RH15001100 管用平行ネジ RXH 11** RH32001100 RJ-RXH 1132 RH RH25001100 RH20001100 RH20001200 RH40201211 RJ-RXH 3140 LH RJ-RXH 1065 RH RH15001200 RJ-RXH 3132 RH RH25101111 RJ-RXH 3125 RH RH20081111 RJ-RXH 3120 RH RJ-RXH 1132 LH RJ-RXH 1125 RH RJ-RXH 1065 LH RJ-RXH 1110 RH RJ-RXH 1015 RH RXH 31** RJ-RXH 1125 LH RJ-RXH 1120 RH RJ-RXH 1115 RH RJ-RXH 1110 LH RJ-RXH 1032 RH RJ-RXH 1080 RH RH32000200 RH25000200 RH20000100 RH15000100 RH50000100 RJ-RXH 1050 RH RH32151211 RJ-RXH 3132 LH RH15061111 RJ-RXH 3115 RH RH10001200 RH65000200 RH32151111 RH25101211 RJ-RXH 3125 LH RH25001200 RJ-RXH 1120 LH RH80400211 RJ-RXH 3080 LH RJ-RXH 1115 LH RH10001100 RJ-RXH 3120 LH RH80000200 RJ-RXH 1080 LH RH80000100 RH65320111 RJ-RXH 3065 RH RJ-RXH 3080 RH RH15061211 RJ-RXH 3115 LH RH20081211 RH65000100 RH40000200 RH32150111 RJ-RXH 3032 RH RH25100111 RJ-RXH 3025 RH RH50250111 RJ-RXH 3050 RH RH50250211 RH40200111 RJ-RXH 3050 LH RJ-RXH 3040 RH RH40200211 RJ-RXH 3040 LH RH25100211 RH25000100 RJ-RXH 1025 RH RH50000200 RH40000100 RH10000200 RH32000100 単式 RH20000200 RH65320211 RJ-RXH 3020 LH RJ-RXH 1020 RH RJ-RXH 1020 LH 複式内管固定式 RH20080111 RJ-RXH 3020 RH 弊社コード製品名 RH20080211 RH15000200 RJ-RXH 1015 LH RJ-RXH 3065 LH RH80400111 RJ-RXH 3025 LH RXH 30** RH15060211 RH32150211 RJ-RXH 3032 LH RJ-RXH 3015 LH RH10000100 RJ-RXH 1010 RH RJ-RXH 3015 RH RH15060111 RJ-RXH 1010 LH RXH 10** RJ-RXH 1040 LH RJ-RXH 1040 RH RJ-RXH 1025 LH RJ-RXH 1050 LH RJ-RXH 1032 LH ネジ取付管用ﾃｰﾊﾟｰﾈｼﾞメートルネジ弊社コード製品名タイプタイプ

(19)

RX series 一覧表 RH80000000 RJ-RXH 2180 RJ-RXH 4180 RH80400011 RH50000000 RJ-RXH 2150 RJ-RXH 4150 RH50250011 RH32000000 RJ-RXH 4125 RH40200011 RJ-RXH 4140 RH32150011 RH65320011 RJ-RXH 4165 フランジ取付 RXH 21** RH15000000 RJ-RXH 2115 RH25000000 RJ-RXH 2125 RH40000000 RH20080011 RH65000000 RJ-RXH 2165 RH40007200 RJ-RXH 1740 LH RH40007100 RJ-RXH 1740 RH RJ-RXH 2132 RH20000000 RJ-RXH 2120 RJ-RXH 1732 RH RJ-RXH 3740 RH RH40207111 RJ-RXH 2140 RJ-RXH 4132 RJ-RXH 4120 RXH 41** RH15060011 RJ-RXH 4115 RH25100011 RJ-RXH 1725 RH RXH 37** RJ-RXH 3732 RH RH32157111 RH10007100 RJ-RXH 1710 RH RH15067111 RH15067211 RJ-RXH 3740 LH RH32007100 RH20007100 RJ-RXH 1720 RH RH25107111 RH32007200 RJ-RXH 1732 LH RH32157211 RJ-RXH 1725 LH RH40207211 RJ-RXH 3725 RH RH25007100 RJ-RXH 3715 LH RH20087211 RJ-RXH 3720 LH RH25107211 RJ-RXH 3725 LH RH20087111 RJ-RXH 3720 RH RJ-RXH 3715 RH RJ-RXH 3732 LH ユニファイネジ RXH 17** RH10007200 RJ-RXH 1710 LH RH15007200 RJ-RXH 1715 LH RH20007200 RJ-RXH 1720 LH RH25007200 RH15007100 RJ-RXH 1715 RH RH65006100 RJ-RXH 1665 RH RH80006200 RJ-RXH 1680 LH RH80006100 RJ-RXH 1680 RH RH80406111 RJ-RXH 3680 RH RH65006200 RJ-RXH 1665 LH RJ-RXH 3680 LH RH80406211 RH50256211 RH50006100 RJ-RXH 1650 RH RJ-RXH 3665 RH RH65326111 RH50006200 RJ-RXH 1650 LH RJ-RXH 3665 LH RH65326211 RJ-RXH 3640 LH RH40006100 RJ-RXH 1640 RH RJ-RXH 3650 RH RH50256111 RJ-RXH 1632 RH RJ-RXH 3640 RH RH40206111 RH40006200 RJ-RXH 1640 LH RJ-RXH 3625 RH RJ-RXH 3650 LH RJ-RXH 1625 RH RJ-RXH 3632 RH RH32156111 RXH 36** RH10006100 RJ-RXH 1610 RH RH15066111 RH15066211 RJ-RXH 3632 LH RH32006100 RH20006100 RJ-RXH 1620 RH RH25106111 RH32006200 RJ-RXH 1632 LH RH32156211 RJ-RXH 1625 LH RH40206211 RJ-RXH 3615 LH RH20086211 RJ-RXH 3620 LH RH25106211 RJ-RXH 3625 LH RH20086111 RJ-RXH 3620 RH RJ-RXH 3615 RH NPTネジ RXH 16** RH10006200 RJ-RXH 1610 LH RH15006200 RJ-RXH 1615 LH RH20006200 RJ-RXH 1620 LH RH25006200 RH25006100 RH15006100 RJ-RXH 1615 RH RH20003100 RJ-RXH 1320 RH RH25003200 RJ-RXH 1325 LH RH25003100 RJ-RXH 1325 RH RH25103211 RJ-RXH 3325 LH RH25103111 RJ-RXH 3325 RH RH15063211 RH15003200 RJ-RXH 3315 LH RH20083111 RJ-RXH 3320 RH RH15003100 RH20083211 RJ-RXH 3320 LH RH10003100 RJ-RXH 1310 RH RJ-RXH 3315 RH RH15063111 ネジ取付インロー付メートルネジ RXH 13** RH10003200 RJ-RXH 1310 LH RXH 33** RH20003200 RJ-RXH 1320 LH RJ-RXH 1315 RH RJ-RXH 1315 LH タイプ製品名弊社コードタイプ単式複式内管固定式弊社コード製品名

(20)

RX series 一覧表 RH40202184 RJ-RXH 5240 RH RJ-RXH 5240K RH RH40202384 RH40202484 RJ-RXH 5240K LH RJ-RXH 5232 LH RJ-RXH 5232K LH RH32152484 RJ-RXH 5232K RH RH40202284 RJ-RXH 5240 LH RJ-RXH 5232 RH RH32152184 RH32152384 RJ-RXH 5220K RH RJ-RXH 5220 LH RJ-RXH 5225 RH RJ-RXH 5225K RH RH25102384 RH25102284 RJ-RXH 5225 LH RH25102484 RH20082484 RJ-RXH 5225K LH RH40201484 RJ-RXH 5140K LH RJ-RXH 5215 LH RXH 52**K RH15062484 RH20082284 RJ-RXH 5220K LH RH20082184 RJ-RXH 5220 RH RH20082384 RJ-RXH 5140 RH RJ-RXH 5215K LH RH15062184 RJ-RXH 5215 RH RH40201384 RH15062384 RJ-RXH 5215K RH RH15062284 RH25102184 RJ-RXH 5140K RH RH32152284 RH40201284 RJ-RXH 5140 LH RJ-RXH 5132K LH RH32151184 RJ-RXH 5132 RH RJ-RXH 5132 LH RH40201184 RH32151384 RH32151284 RJ-RXH 5125K LH RH25101184 RJ-RXH 5132K RH RH32151484 RJ-RXH 5125 RH RJ-RXH 5125K RH RH25101384 RH25101284 RJ-RXH 5125 LH RH25101484 RJ-RXH 5120K LH RH20081184 RJ-RXH 5120 RH RJ-RXH 5120K RH RH20081384 RJ-RXH 5120 LH RH20081484 RJ-RXH 5115K LH RH15061184 RJ-RXH 5115 RH RJ-RXH 5115K RH RH15061384 RH15061284 RJ-RXH 5115 LH RXH 51**K RH15061484 RH20081284 RH80400185 RJ-RXH 5080 RH RJ-RXH 5080K RH RH80400385 RH80400285 RJ-RXH 5080 LH RJ-RXH 5080K LH RH80400485 RH65320184 RJ-RXH 5065 RH RJ-RXH 5065K RH RH65320384 RH65320284 RJ-RXH 5065 LH RJ-RXH 5065K LH RH65320484 RH50250184 RJ-RXH 5050 RH RJ-RXH 5050K RH RH50250384 RH50250284 RJ-RXH 5050 LH RJ-RXH 5050K LH RH50250484 RH40200184 RJ-RXH 5040 RH RJ-RXH 5040K RH RH40200384 RH40200284 RJ-RXH 5040 LH RJ-RXH 5040K LH RH40200484 RH32150184 RJ-RXH 5032 RH RJ-RXH 5032K RH RH32150384 RH32150284 RJ-RXH 5032 LH RJ-RXH 5032K LH RH32150484 RJ-RXH 5020K LH RH20080184 RJ-RXH 5020 RH RJ-RXH 5020K RH RH20080384 RJ-RXH 5020 LH RH20080484 RJ-RXH 5015K LH RH15060184 RJ-RXH 5015 RH RJ-RXH 5015K RH RH15060384 RH15060284 RJ-RXH 5015 LH RXH 50**K RH15060484 RH20080284 RH25100484 RH25100184 RJ-RXH 5025K LH RJ-RXH 5025 RH RJ-RXH 5025K RH RH25100384 ロータ(キー溝付) ネジ取付管用ﾃｰﾊﾟｰﾈｼﾞ RXH 50** RXH 51** RXH 52** 管用平行ネジメートルネジ RH25100284 RJ-RXH 5025 LH タイプ製品名弊社コードタイプ複式内管回転式ロータ(キー溝なし) 弊社コード製品名

(21)

RX series 一覧表 RH40202084 RJ-RXH 6140K RH50250084 RH65322084 RJ-RXH 6165K RH80400085 RJ-RXH 6180 RJ-RXH 6180K RH80402085 RH65320084 RJ-RXH 6165 RJ-RXH 6125K RH32152084 RJ-RXH 6132K RH20080084 RJ-RXH 6120 RJ-RXH 6120K RH20082084 RXH 61**K RH25100084 RJ-RXH 6125 RH50252084 RJ-RXH 6150K RH25102084 RH15062084 RJ-RXH 6115K RJ-RXH 6150 RH40200084 RH32150084 RJ-RXH 6132 RH32157284 RJ-RXH 5725 LH RXH 61** RH15060084 RJ-RXH 6115 RJ-RXH 5665 RH RJ-RXH 5665 LH RH50256284 RJ-RXH 5650 LH RH40207184 RJ-RXH 5740 RH RJ-RXH 5640 LH RJ-RXH 6140 RH25107184 RH25107284 フランジ取付ユニファイネジ RJ-RXH 5725 RH_{RJ-RXH 5732 LH} RH40206284 RH40207384 RJ-RXH 5740K RH RH32157484 RJ-RXH 5732K LH RJ-RXH 5725K LH RH25107384 RJ-RXH 5725K RH RH25107484 RH32157384 RJ-RXH 5732K RH RH40207284 RJ-RXH 5740 LH RJ-RXH 5740K LH RH40207484 RH32157184 RJ-RXH 5732 RH RJ-RXH 5720K LH RH20087184 RJ-RXH 5720 RH RJ-RXH 5720K RH RH20087384 RJ-RXH 5720 LH RH20087484 RJ-RXH 5715K LH RH15067184 RJ-RXH 5715 RH RJ-RXH 5715K RH RH15067384 RH15067284 RJ-RXH 5715 LH RXH 57**K RH15067484 RH20087284 RH80406185 RJ-RXH 5680 RH RJ-RXH 5680K RH RH80406385 RH80406285 RJ-RXH 5680 LH RJ-RXH 5680K LH RH80406485 RH65326184 RJ-RXH 5665K RH RH65326384 RH65326284 RJ-RXH 5665K LH RH65326484 RH50256184 RJ-RXH 5650 RH RJ-RXH 5650K RH RH50256384 RH50256484 RJ-RXH 5650K LH RH40206184 RJ-RXH 5640 RH RJ-RXH 5640K RH RH40206384 RH40206484 RH32156184 RJ-RXH 5632 RH RH32156384 RJ-RXH 5632 LH RJ-RXH 5640K LH RJ-RXH 5632K RH RJ-RXH 5620 LH RH20086284 RH32156484 RJ-RXH 5632K LH RJ-RXH 5625K LH RH25106184 RJ-RXH 5625 RH RH32156284 RH25106384 RJ-RXH 5625K RH RH25106284 RJ-RXH 5625 LH RH25106484 RJ-RXH 5620K LH RH20086184 RJ-RXH 5620 RH RJ-RXH 5620K RH RH20086384 RH20086484 RJ-RXH 5615K LH RH15066184 RJ-RXH 5615 RH RJ-RXH 5615K RH RH15066384 RH15066284 RJ-RXH 5615 LH RXH 56**K RH15066484 お取り扱いしておりません。お取り扱いしておりません。ネジ取付インロー付メートルネジ RXH 56** RXH 57** NPTネジ複式内管回転式ロータ(キー溝なし) ロータ(キー溝付) 弊社コードタイプ製品名弊社コードタイプ製品名

(22)

RXE-SUS series 一覧表 RXE-SUS series 一覧表 RXH-SUS series 一覧表 RXH-SUS series 一覧表単式複式内管固定式タイプ製品名弊社コードタイプ製品名弊社コードネジ取付管用ﾃｰﾊﾟｰﾈｼﾞ RXE 10**S RJ-RXE 1010S LH RJ-RXE 1025S RH RJ-RXE 1040S LH インロー付メートルネジご相談下さい。ユニファイネジ RS10000200 ご相談下さい。 RJ-RXE 1010S RH RS10000100 RJ-RXE 1015S LH RS15000200 RJ-RXE 1015S RH RS15000100 RJ-RXE 1020S LH RS20000200 RJ-RXE 1020S RH RS20000100 RJ-RXE 1025S LH RS25000200 RS25000100 RJ-RXE 1032S LH RS32000200 RJ-RXE 1032S RH RS32000100 RS40000200 RJ-RXE 1040S RH RS40000100 管用平行ネジご相談下さい。ご相談下さい。メートルネジご相談下さい。ご相談下さい。ご相談下さい。 NPTネジご相談下さい。ご相談下さい。ご相談下さい。ご相談下さい。フランジ取付 RXE 21**S RJ-RXE 2115S RS15000000 ご相談下さい。 RJ-RXE 2120S RS20000000 RJ-RXE 2125S RS25000000 複式内管回転式ロータ(キー溝なし) ロータ(キー溝付) タイプ製品名弊社コードタイプ製品名弊社コードネジ取付ご相談下さい。フランジ取付ご相談下さい。単式複式内管固定式タイプ製品名弊社コードタイプ製品名弊社コードネジ取付ご相談下さい。フランジ取付ご相談下さい。

(23)

使用上のご注意 1. シール面に異物が入らないように注意してください。 2. 検査穴の付いているジョイントは検査穴が下向きになるよう取付けてください。 3. 検査穴のあるジョイントで検査穴から流体が漏れた場合は交換時期です。 4. ネジ取付の場合、ネジ方向は回転に対し、締り勝手にする必要があります。ロールやドラムの回転方向がロータリージョイントをつける方向から見て､『時計方向の時は左ネジ、半時計方向の時は右ネジ』となります。 5. ロータリージョイントにバルブ等の重量がかかるような配管は避けてください。 6. ロータリージョイントと配管部の接続には、フレキシブルチューブを使用してください。鋼管で直接配管してジョイントを拘束することは避けてください。 7. ロータリージョイントの回転止めには、ジョイントの回転を止める以外の拘束は与えないでください。 8. 高温使用で軸受けとしてボールベアリングを使用しているものは、グリースの給油を必要とします。一定期間(使用頻度によって異なります)がすぎた場合、給油が必要です。 9. 最高使用圧力条件において最高回転数で使用することは避けてください。 10. グリース給脂時はプラグを外して給脂して下さい。 11. 空運転(流体を通さないで)は避けて下さい。 12.運転を中止したまま長期放置しないで下さい。錆の発生等により、流体漏れの原因となります。 13. 万一故障が発生した場合は、速やかに修理、又は新品と交換して下さい。流体の漏れを生じたまま運転を継続しますと、重大な事故の原因となることがあります。故障原因について故障する原因の多くはシール部からの早期流体漏れとしてあらわれますが、これは本体検査穴またはロータとケーシングの間から流体が流出することにより発見できます。故障の多くは、修理や部品の交換をする事でジョイントを再使用することが出来ますので、内部部品が損傷する前に、早めに処置を行って下さい。下記に主な故障原因を挙げますので参考にして下さい。 1) シール面または軸受部の自然摩耗、異常摩耗。 2) ジョイント本体の不当拘束。・回転止め金具を拘束している。 3) 取付機械の芯と本器回転軸と同芯であるか・取付機械の回転軸の端面が軸に対して直角でない。・はめ合い部(インロー)が正確でない。・取付機械の取付ネジの芯が正確に出ていない。・ネジ方向が正しくない。・フランジ取付の場合、ボルトの締め方が平均していない。 (取付け後は必ず低速回転させて芯が出ているか確認する) 4) ジョイントから先の配管が適当でない。・鋼管で配管してある。・フレキシブルチューブが硬くフレキシビリティがないものを使用している。・フレキシブルチューブの曲げの方向が適当でない。・バルブ、トラップ等の重量が直接ジョイントに負荷している。 5) 内管が適当でない。・内管、サイフォン管の重量が重く、ジョイントのヘッドのネジだけで片持ちとなっている。・内管が偏芯している。 6) 機種選定の誤り。･口径寸法が小さすぎる。・使用温度が高すぎる。・使用圧力が高すぎる。・回転数が高すぎる。・使用流体の種類が違う。･ドライ運転をしている。 7) 通過流体の異常・配管、ロール等、流路内の異物が取り除かれていない。・流体内に不適当な溶剤が析出している。・配管の設計が適当でない。 8) その他・・・故障の場合は、分解せず、弊社にお申し付け下さい。

(24)

よくあるご質問

Q ネジ取付式ロータリージョイントのロータのネジ方向を表す『RH/LH』と、ロータリージョイントに刻印されている『R/L』の違いは? A 違いはありません。『RH/LH』は、それぞれ『Right Hand/Left Hand』の略号です。

Q 『AC』と『NC』の違いは? A 同じ高温仕様ですが、構造が違います。『AC』は軸受としてボールベアリングを使用した給脂タイプ、『NC』はカーボンベアリングを使用した無給脂タイプで球面シール構造をしています。 Q 締り勝手とは? A ジョイントを取付ける場合、取付ける回転体の回転方向とは反対のネジで取付けて下さい。 Q 検査穴から流体が漏れている。 A 交換、又は修理時期です。 Q 『RXHタイプ』で流体に蒸気を通したい。 A 『RXHタイプ』の標準品は、蒸気使用が出来ません。『AC』か『NC』をお選び下さい。 Q 取付けてから短期間で漏れが発生した。 A 様々な条件を確認して下さい。『流体の汚れ』や『取付け方に問題がある』ことが多く見受けられます。また、希に『選定間違い』も考えられます。ご注文に際してご注文に際しては、下記の要目をお知らせ下さい。 ○現在弊社のジョイントを使用中の場合 A : このカタログに掲載されているジョイントの場合型式・サイズ・(及び複式の場合、内管サイズ)・ネジ取付の場合はネジ方向 B : 特殊品扱いの製品の場合型式・サイズ・ネジ取付の場合はネジ方向製造番号・製造年月型式は、『OC』『ONC』『OKC』『RXS』などと明記されています。 ※フランジ取付の場合、ネジ方向のご指定は不要です。 ※ネジ取付の場合、ネジ方向をご指定頂きますが、ロールやドラムの回転方向が、ロータリージョイントを取付ける方向から見て､『時計方向の時は左ネジ、半時計方向の時は右ネジ』をご選定下さい。 ○新規ご注文の場合 1. 使用する流体名・圧力・温度・回転数及び取付機械 2. 取付機械の回転方向(ジョイントが取付けられる側から見た回転方向) 3. 取付型式 : ネジ取付(ネジ方向) or フランジ取付 4. 接続配管口 : ネジ取付 or フランジ取付 5. サイズ 6. 構造 : 単式 or 複式(内管固定 or 内管回転) 7. 操業頻度・作業シフト 8. 使用環境 : 例)クリーンルームでの使用等 9. その他特殊なご要望　　　●東京営業所　　　　〒115-0045 　　　　東京都北区赤羽2-64-11 　　　　TEL　03-3598-1400㈹　　　　FAX　03-3598-2700 　　　　E-mail　sgk-tk@sgk-p.co.jp 　　　●大阪営業所　　　　〒531-0072 　　　　大阪府大阪市北区豊崎2-9-7サンロードビル5F 　　　　TEL　06-6371-8341㈹　　　　FAX　06-6371-6283 　　　　E-mail　sgk-os@sgk-p.co.jp 　　　●名古屋営業所 URL http://www.sgk-p.co.jp/
