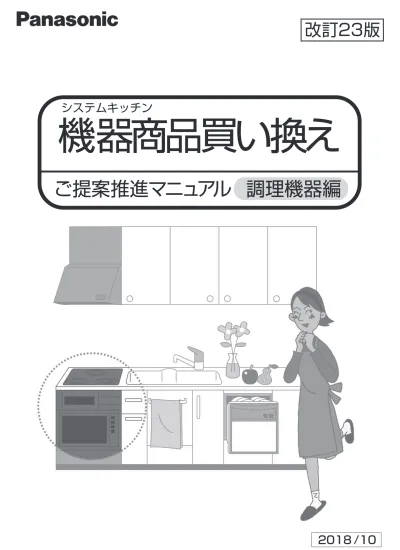

機器商品買い換え

ご提案推進マニュアル

システムキッチン

調理機器編

改訂23版

2018 /10

カタログなどでご存知のように、デザインも機能もどんどん進

歩した優れた新商品が発売されていますが、全てを買い換え

るとなるとお客様の負担が大きく感じられることもあります。

そこで大切なお客様に、

さらに満足を深めていただけるように、

現行調理機器を反映させた買い換えパターンをまとめました。

ぜひ本マニュアルを活用し、お客様にご提案していただきます

ようお願い致します。

なお、従来のそれぞれのパターンに商品品番を掲載しておりま

したが、新商品の発売や生産中止に伴いマニュアルが陳腐化

してしまうため、商品品番の追加や中止については「品番一覧」

買い換えマニュアル改訂について

商品品番の確認方 法 ……… … 4

買い換えでのご注意

1．必要部材につい て ……… … 5

2．設備工事につい て ……… … 13

交換 パ タ ー ン ……… … 16

交換手 順 ……… … 19

調理機器の品番と仕様一 覧 ………… … 71

・旧松下電器産業ガステーブル（フリースタンディング） ・旧松下電器産業ガステーブル（ドロップイン） ・旧松下電器産業ガスレンジ（フリースタンディング） ・ミドル・フェイスゾーンオーブンレンジ ・ガスコンベクション・電気オーブンレンジ ・IH／ハロゲンクッキングヒーター ・旧松下電器産業ガスオーブン ・ガスコンロ ・コンベクションレンジ（一体型） ・トリプルIH ・トリプルガス ※NE- 、 GE-で始まる品番は 、 旧松下電器産業  （株） 扱い商品のため、掲載しておりません。

もくじ

このマニュアルには、下記商品の買い換え方法を記載しています。 ①システムキッチン ビルトイン調理機器 ②フェイスゾーン用調理機器 ③トールタイプ用調理機器

商 品 品 番 の 確 認 方 法

商品の特定と品番の表示位置

■ガス器具の機種品番が不明のとき、下記の商品各部の名称を参考にして作業にご活用ください。 （１）ガスコンロの下側がキャビネット（収納部）の場合 ガスキャビネット ドロップインガステーブル （2） （※）KF … （3） （1） （※）KF … 品番 KF … （扉裏面） 又は ネームプレート 品番 KF … ネームプレート （注）扉裏面の品番がKB…の場合（※）しるしの品番を確認してく ださい。 （注）扉裏面と（※）印の（2）が重複してある場合、（※）印（2）の品番 を確認してください。（燃焼部を交換している場合に発生） ●ガスレンジ ●こんろ燃焼セット オーブン ドロップインガステーブル オーブン ネームプレート （※） （こんろ燃焼セット） 品番 KF … （ガスレンジ） 品番 KO … （オーブン） 品番 KO-200 … ネームプレート （ドロップイン ガステーブル） 品番 KF … ネームプレート （オーブン） 品番 KO … ●「KO-200」（オーブン）の場合、上部のこんろ部は（※）に品番 表示があります。 （２）ガスコンロの下側がオーブンの場合 A B C B + +

買 い 換 え で の ご 注 意

必要部材について

1

注）「AD-」で始まる品番の部材はパナソニックES建設エンジニアリング（株）システム部材開発センター扱い商品です。 交換に必要な部材は下記のような商品を準備しておりますので、内容を確認のうえ、発注ください。 寸法単位：mm 品名 調理機器下フロアユニット（SE用）

品番 SURE60FQ16（L/R） SERE60FQ16T SERE60FQ17

備考 施工部品セット別途必要_{台輪別途必要} 施工部品セット別途必要_{台輪別途必要} 施工部品セット別途必要_{台輪別途必要} 黒

シルバー SU2S60FQ16（L/R） SE2S60FQ16T SE2S60FQ17

形式 片開き 観音開き スライド 寸法 W600×D585×H477 W600×D585×H477 W600×D585×H477 商品仕様 扉＝表裏面：樹脂シート 木口：四方エッジ貼り （黒､シルバー） 取っ手＝VA1 扉＝表裏面：樹脂シート 木口：四方エッジ貼り （黒､シルバー） 取っ手＝VA1 扉＝表裏面：樹脂シート 木口：四方エッジ貼り （黒､シルバー） 取っ手＝VA1 姿図 品名 調理機器下フロアユニット（SU用） 品番 SURE60FNS 備考 アジャスタ指定が必要施工部品セット別途必要 台輪別途必要 アジャスタ指定が必要 施工部品セット別途必要 台輪別途必要 黒 シルバー SU2S60FNS（L/R） 形式 _{（カウンターD650以上必要）}片開き スライド 寸法 W600×D635×H515 商品仕様 扉＝表裏面：樹脂シート 木口：四方エッジ貼り （黒､シルバー） 取っ手＝VA1 扉＝表裏面：樹脂シート 木口：四方エッジ貼り （黒､シルバー） 取っ手＝VA1 姿図 SU2S60FFYS1 W600×D585×H515 詳細・価格については、パナソニックES住宅設備調達デリバリー担当へご相談下さい。 SEで始まる品番はSE80の一括品番で、SUから始まる品番はSUT80の一括品番で発注をお願い致します。 ※ ※ （L/R） SURE60FFYS1 ①旧電工商品 SERE15FQ31（L/R） SE2S15FQ31（L/R） W150×D585×H660 施工部品セット別途必要 台輪別途必要 幅150フロアユニット（SE用） 扉＝表裏面：樹脂シート 木口：四方エッジ貼り （黒､シルバー） 取っ手＝VA1 片開き SURE15FAY1（L/R） SU2S15FAY1（L/R） W150×D585×H700 アジャスタ指定が必要 施工部品セット別途必要 台輪別途必要 幅150フロアユニット（SU用） 扉＝表裏面：樹脂シート 木口：四方エッジ貼り （黒､シルバー） 取っ手＝VA1 ※ 片開き

買 い 換 え で の ご 注 意

品名 調理機器下フロアユニット_{（段落ち用）（SE用）} 品番 SERE60FSQ17 備考 施工部品セット別途必要_{台輪別途必要} アジャスタ指定が必要 施工部品セット別途必要 台輪別途必要 黒 シルバー SE2S60FSQ17  形式 スライド スライド 寸法 W600×D585×H327 商品仕様 扉＝表裏面：樹脂シート 木口：四方エッジ貼り （黒､シルバー） 取っ手＝VA1 扉＝表裏面：樹脂シート 木口：四方エッジ貼り （黒､シルバー） 取っ手＝VA1 姿図 品名 品番 SERE15FSQ31（L/R） 備考 施工部品セット別途必要 台輪別途必要 アジャスタ指定が必要 施工部品セット別途必要 台輪別途必要 黒 シルバー SE2S15FSQ31（L/R） 形式 寸法 W150×D585×H510 商品仕様 扉＝表裏面：樹脂シート 木口：四方エッジ貼り （黒､シルバー） 取っ手＝VA1 扉＝表裏面：樹脂シート 木口：四方エッジ貼り （黒､シルバー） 取っ手＝VA1 姿図 SU99OB1 − W450×D324×H400 オープンボックス 柄＝SURE（要指定） 色＝内外装・木口→黒（要指定） 仕様＝以下のように指定 （扉・丁番なし、吊金具なし、連結穴なし） SURE15FAYD1（L/R） SU2S15FAYD1（L/R） 寸法単位：mm ※ ※

※

アジャスタ指定 アジャスタNO1 アジャスタNO2 ※供給不可 台輪高さ 86∼140 台輪高さ 60∼85 片開き 片開き W150×D585×H600 SURE60FFYD1 SU2S60FFYD1 W600×D585×H415 幅150フロアユニット （段落ち用）（SE用） 調理機器下フロアユニット （段落ち用）（SU用） （段落ち用）（SU用）幅150フロアユニット

買 い 換 え で の ご 注 意

品名 （取付設置）部品セット 品番 備考 ユニット1台に1つ必要 サービス部品扱い 形式 フロアユニット用 オープンボックス用 寸法 − − 商品仕様 黒､シルバー共通 ＜内容物＞ 連結ボルトナット×4 白キャップ×4 姿図 台輪（SE用） 品名 台輪（SU用） 品番 備考 黒 シルバー − 形式 ボックス式 カウンター高さ900用 パネル式 カウンター高さ900用 寸法 商品仕様 色＝黒 現場組立式 色＝黒､シルバー パネル取付式 姿図 SUE18PW3 SUE18PWL3 SUS18PWL3 SUS18PW3 パネル式 カウンター高さ850以下用 W1800×H110 W1800×H160 SE9PW SE9PWH SE9PWS − − ボックス式 カウンター高さ850用 カウンター高さ800用ボックス式 W900×D530×H150 W900×D530×H100 W900×D530×H200 シルバー 黒 寸法単位：mm SE2000001 JUG1ZU01SSFA SEナイスキッチンで、 ユニットの連結がねじ になっている場合、その 箇所をよけてビス固定 をしてください。 穴はシーリング。

買 い 換 え で の ご 注 意

品 名 カウンター穴埋め部材（1） 品 番 SE10EG4P 姿 図 カウンター穴埋め部材（2） カウンタージョイントセット SU53EG1P SEC9101CP 材質ステンレス SUS430、ヘアライン仕上げ ガステーブル +オーブン レンジの組み合わせで、 SE12EG+SE11EE、 SE12EG+SE13EE、 SE14EG+SE13EEのときの 交換に必要です。 接着剤 カメオホワイト 52EG1、53EG1 （生産終了品）の開口寸法を 標準的な開口の調理機器に 交換するときに使用します。 ※図はRの場合 （Lの場合は左右を逆にして使用します） S42EE1入替えセット SE42EEP1 品 名 調理機器下フィラー 21 品 番 SUE10EG5P 調理機器下フィラー 42 SUE10EG1P 調理機器下フィラー 78 SUE10EG2P 姿 図 コンロ高さ250入換用 寸法単位：mm コンロ高さ270入換用 コンロ高さ300入換用 品名 前パネル 品番 ブラック シルバー 形式 寸法 姿図

AD-KZ043-25 AD-KZ043-50 AD-KZ043-80 AD-KZ044-25 AD-KZ044-50 AD-KZ044-80

すき間高さ250用

AD-KZ043S-25 AD-KZ043S-50 AD-KZ043S-80 AD-KZ044S-25 AD-KZ044S-50 AD-KZ044S-80

すき間高さ500用 すき間高さ800用 すき間高さ250用 すき間高さ500用 すき間高さ800用 W594×D47.5×H21 W594×D47.5×H46 W594×D47.5×H76 W594×D47.5×H21 W594×D47.5×H46 W594×D47.5×H76

システムキッチン用の電気クッキングヒーター、 ガスコンロをIHクッキングヒーターに取り替える際、 すき間が出る場合に使用します。

買 い 換 え で の ご 注 意

品 名 排気口ふた 品 番 AD-GFE01A 後部開口飾り板 AD-GFB01A トップスペーサー AD-GFT01A（黒色） AD-GFT01A-H（シルバー） 姿 図 用途：ワークトップ後部開口対応 用途：ワークトップ下開口対応 品 名 ガスキャビネット改造キット 品 番 KB-KT57AS 姿 図 KB-KT57CS KB-KT55C9 KB-KT57B9 ●付属品： 露出型コンセント 現地組立て方式 品 名 品 番 AD-GFA01A （55cm用） 姿 図 AD-GFA02A （57cm用） （約）幅600×奥行550×高さ315mm （バッグガードの高さ90mm含む） （約）幅600×奥行570×高さ315mm （バッグガードの高さ90mm含む）

販売終了

販売終了

販売終了

寸法単位：mm カウンター奥行503用 ①据置用枠（奥行55/57cmタイプ）

販売終了

②旧電産キッチン・ガスコンロへの交換部材

買 い 換 え で の ご 注 意

寸法単位：mm 品 名 据置用枠 品 番 形 式 幅600用 幅750用 AD-KZ038E-55（30A用） AD-KZ015E-55（15A用） 寸 法 （奥行550/570用） （約）W600×D550×H315 （バックガードの高さ90mm含む） （約）W600×D570×H315 （バックガードの高さ90mm含む） 品 名 品番 ダークグレー ホワイト 形 式 商品仕様 両開扉タイプ AD-KZ039HK2 AD-KZ039HW2 寸 法 キッチン高さ800用 キッチン高さ850用 現地組立方式（全面天板有り） （約）W600×D541（取っ手除く）×H575  （約）W750×D541（取っ手除く）×H575 置 台 AD-KZ038E-57（30A用） AD-KZ015E-57（15A用） AD-KZ038W-5（30A用） （約）W750×D550×H315 （バックガードの高さ90mm含む） 姿 図 現地組立て方式 ●付属品：_{露出型コンセント} キッチン高さ850用 キッチン高さ800用 幅600用 AD-KZ039WHK2 AD-KZ039WHW2 幅750用 品 名 置 台 品 番 形 式 商品仕様 姿 図 寸 法 AD-SKK60AK（扉：ダークグレー） AD-SKK60AW（扉：ホワイト） 間口幅600用 幅700、900の一体型 フロアキャユニット対応 （約）W594×D512×H515 ①旧キャビネットのトビラとヒンジを外す ②旧キャビネットのテンイタをガワイタの  内側から切断し、取り外す ③置台（キャビネット）AD-SKK60AK  またはAD-SKK60AWの取り付け KFタイプでW750またはW900の一体型キャビネットの場合、 下記作業が必要になります。 テンイタの前ハリ部とガワイタは、 ビスで固定されています。 切断時は、金ノコをご使用ください。 注 意 現地組立て方式 テンイタ ヒンジ トビラ

買 い 換 え で の ご 注 意

寸法単位：mm 品 名 品番 ダークグレー ホワイト 形 式 商品仕様 両開扉タイプ AD-KZ6D80Z1HK AD-KZ6D80Z1HW 寸 法 キッチン高さ800用 キッチン高さ850用 組立完成品（前から13cm天板有り） （約）W600×D540 （取っ手除く）×H575 置 台 姿 図 キッチン高さ850用 キッチン高さ800用 幅600用 AD-KZ7D80Z1HK AD-KZ7D80Z1HW 幅750用 AD-KZ6D85Z1HK AD-KZ6D85Z1HW AD-KZ7D85Z1HK AD-KZ7D85Z1HW 品 名 品番 ダークグレー ホワイト 形 式 商品仕様 スライド扉タイプ AD-KZ6S80Z1HK AD-KZ6S80Z1HW 寸 法 キッチン高さ800用 キッチン高さ850用 組立完成品（前から13cm天板有り） 置 台 姿 図 キッチン高さ850用 キッチン高さ800用 幅600用 AD-KZ7S80Z1HK AD-KZ7S80Z1HW 幅750用 AD-KZ6S85Z1HK AD-KZ6S85Z1HW AD-KZ7S85Z1HK AD-KZ7S85Z1HW （約）W600×D540 （取っ手除く）×H625 （取っ手除く）×H575（約）W750×D540 （取っ手除く）×H625（約）W750×D540 （約）W600×D540 （取っ手除く）×H575 （取っ手除く）×H625（約）W600×D540 （取っ手除く）×H575（約）W750×D540 （取っ手除く）×H625（約）W750×D540 品 名 品 番 形 式 寸 法 台 輪 幅600用 幅750用 姿 図 台輪 飾り板 （同梱品） ※台輪は現地組立方式のみ_{組み合せ可能です。} 台輪：（約）W600×D489×H50（金具部含み80） 台輪：（約）W750×D489×H50（金具部含み80） 飾り板：（約）W600×H110 飾り板：（約）W750×H110 AD-KZ036H AD-KZ036WH

買 い 換 え で の ご 注 意

品 名 品 番 姿 図 AD-KZ045C（ブラック） AD-KK75BS-A 品 名 コンロ枠セット_{（BS751用取替え部材）} 品 番 姿 図 コンロ枠セット （BB900用取替え部材） AD-KW90B-A サイドキャビネット 前飾り枠 支持金具セット 寸法単位：mm AD-KB15AH85（R/L）（扉：ダークグレー） AD-KB15HS85（R/L）（扉：シルバー） AD-KW75B-A 品 名 品 番 姿 図 AD-KD15AH 台輪 AD-F60H 17 台輪 16

買 い 換 え で の ご 注 意

同品番のガス機器でも、ガス種によって仕様が変わり ます。 発注の際には、必ず施主様のお宅に供給されているガ スの種類をガス会社に確認してください。

ガス種の確認について

ガステーブルに入れ替える場合、ガス管を機器に接続 するために下部ユニット天板に穴（ 55）を指定位置 に開ける必要があります。

ユニットへのガス管接続用穴開口について

都市ガス LPガス 13A 都市ガス用13A/12A 液化天然ガス L1(6B/6C/7C) 6A(6A) L2(5B/5A/5AN) 5C(5C) L3(4A/4B/4C) LPガス その他 都市ガス用 リンナイ製 ガステーブル用 ハーマン製 ガステーブル用 扉 調理機器設置スペース=600 356 基準位置 95 （□□△82EG1◇のみ253） 266 ガス テーブル 電 気 工 事 一部商品を除き 電気工事は 必要ありません 一部100V電源が必要な 商品がありますので ご注意ください。 ①200V単相3線式配線工事 ・分電盤まで200Vがきているか確認 ・200V ・30A以上の専用回路の設置 ・漏電しゃ断機の設置 ・専用コンセントの設置 集合住宅の場合 200V単相3線式配線工事ができるか否かは、管理組合、管理会社などにご確認くだ さい。 電気オーブンを設置する場合 IHクッキングヒータ用とは別に専用回路を設けてください。 （電気オーブンには100V用または200V用があります） ガ ス 工 事 ①ガス接続のつなぎ替え ②ガスの調整作業 ③ガス漏れ検査 ガス機器の発注時は ガス種を確認してください。 ①ガス配管の撤去と閉栓作業 ガス テーブル （ガスコンベクション） ガス テーブル （ガスコンベクション） ガス テーブル IH クッキング ヒーター IH クッキングヒーター ＋ 電気オーブンレンジ ●ガス配管工事についてはガス供給業者の指定工事店に相談していただくと共に必ず有資格者による工事をしてください。 ●屋内配線工事は、必ず電気工事士の免許をお持ちの方が行ってください。 商品に同梱の施工説明書に従って工事してください。 ガスコンロにはガスオーブン、IHには電気オーブン電子レンジを組み合わせてください。 交換するパターンの違いにより工事内容が変わります。

設備工事について

2

寸法単位：mm ガス機器検査法及び電気用品取締法で認可されていない為、混在できません。

買 い 換 え で の ご 注 意

200V単相3線式配線工事について

分電盤まで200Vがきているか確認

ろう電しゃ断機の設置

●引き込み線で見分ける方法 電信柱からご家庭のメーター（電力量計）まで3本の 線で引き込まれているか確認します。 引き込み線が2本の場合 単相3線式の工事が必要です。 詳しくは、地域の電力会社へお尋ねください。 ※屋内配線は、依頼者負担になります。 ●漏電しゃ断器を必ず設置してください。 ・漏電しゃ断器 ●分電盤で見分ける方法 分電盤のフタをあけると、漏電しゃ断機に3本の線が きているか確認します。 ※屋内配線は、依頼者負担になります。 品 番 BJS3032N に相当するもの 定格電流 30A 感度電流 30mA

買 い 換 え で の ご 注 意

コンセントの設置

●コンセントの種類 100Vコンセントは、電気オーブンレンジ（100V用）と組み合わせた場合のみ必要です。 ●コンセントの位置 ※200Vコンセントの向きに注意してください。 （右図参照） D種（第3種）設置工事を必ず行ってください。 （コンセントの一極接地用に配線してください。） ・シーリングプレート 品番 KZ-042（旧松下電器産業品番） ●しきり板のあるキャビネットでしきり板 より下にコンセントを設置する場合 ホールソーなどを使い、 80以上 100以下の穴をあけます。 ※開口した穴をふさぐときは、シーリング プレートを貼り付けてください。 200Vコンセント 100Vコンセント 定格 埋込コンセント 単相250V・30A（接地2P） 埋込コンセント 単相125V・15A（接地2P） 品番 埋込コンセント WF3630Bに相当するもの 埋込コンセント WN1031に相当するもの カウンター 高さ 200Vコンセント 寸法 イ 850の場合 800の場合 寸法単位：mm 690±15 640±15

調 理 機 器 の 交 換 パ タ ー ン

既設の機器タイプとオーブンレンジとの組み合わせにより、表のような交換パターンがあります。 （入替え前）調理機器 ガスコンロ ガステーブル 単体 ガステーブル ＋ ガスコンベクション ガステーブルオーブン レンジ一体型 １．薄型ガスコンロ （現行ガステーブルより高さが低い） Ｐ

19

へ Ｐ

23

へ 該当なし ２．深型ガスコンロ （現行ガステーブルより高さが高い） ※フリースタンディングタイプ （旧松下電器産業トータルキッチン用） は「パターン8」へ Ｐ

26

へ 該当なし 該当なし ３．一般ガステーブル・ IHクッキングヒーター・ ハロゲンテーブル （現行ガステーブルとほぼ同じ高さ） Ｐ

27

へ Ｐ

28

へ 該当なし ４．Ｗ700ワイドトップガステーブル （ガステーブル本体とトッププレート の中心が一致しない） Ｐ

29

へ Ｐ

31

へ 該当なし ５．Ｗ750ハイブリッドコンロ （ガス２口＋IH１口のタイプ） Ｐ

32

へ Ｐ

33

へ 該当なし パターン

1-A

パターン

2-A

パターン

3-A

パターン

4-A

パターン

5-A

パターン

1-B

パターン

3-B

パターン

4-B

パターン

5-B

寸法単位：mm ６．Ｗ900ガスコンロコンベクションレンジ （コンロ、オーブンレンジ一体型） 該当なし 該当なし Ｐ

35

へ パターン

6-C

７．Ｗ600ガスコンロコンベクションレンジ ハロゲンコンベクションレンジ （コンロ、オーブンレンジ一体型） _{該当なし 該当なし パターン}

7-C

調 理 機 器 の 交 換 パ タ ー ン

（入替え前）調理機器 ８．フリースタンディングタイプ （旧松下電器産業トータルキッチン用） Ｐ

46

へ ９．ミドルオーブンレンジ Ｐ

51

へ 電子レンジ マルチワイドＩＨ マルチワイドＩＨ 〈補助電源スイッチ（３か所）仕様〉 12．トリプルワイドＩＨ 11．トリプルワイドＩＨ 10．アイレベル、フェイスゾーン 14．トリプルガス 15．フラットＩＨ 〈電源スイッチ（１か所）仕様〉 〈電源スイッチ（1か所）仕様〉 〈電源スイッチ（1か所）仕様〉 13．トリプルワイドＩＨ Ｐ

52

へ パターン

8

パターン

9

パターン

10

Ｐ

69

へ パターン

14

Ｐ

70

へ パターン

15

Ｐ

53

へ Ｐ

68

へ パターン

11

Ｐ

61

へ パターン

12

パターン

13

トリプルワイドＩＨ マルチワイドＩＨ ※現行ガステーブルの高さ 約299（カウンター天面からガステーブル下端までの寸法） 寸法単位：mm

調 理 機 器 の 交 換 パ タ ー ン

調理機器下ユニット・台輪・部品等 組み合わせパターン表

旧松下電工キッチン のみ キッチンのタイプ／対象キッチンシリーズ 部品セット Ⅲ（旧NAiS型） Ⅳ（O'made型） 段落ち 段落ち 入替えパターン Oメードキッチン各種、 Cメードキッチン各種、 XIMO（現場測定結果による） 1−A 1−B ユニット 台輪 部品セット その他 3−B ユニット （要アジャスタ指定）SU__60FFYD1 1台 台輪 SU_18PWL3_{SU_18PW3} どれか_1台 部品セット その他 4−B ユニット 台輪 5−B （旧松下電工で採用されていなかったため、システム部材開発センター販売部材での対応のみ） 6−C ユニット SE__60FSQ17 SU__60FFYD1 （要アジャスタ指定） 1台 SU__15FAYD1（L/R） （要アジャスタ指定） 2台 台輪 SU9PWHSU9PW SU9PWS どれか 1台 SU_18PWL3 SU_18PW3 どれか1台 JUG1ZU01SSFA JUG1ZU01SSFA JUG1ZU01SSFA 7−C ユニット 台輪 ※（要アジャスタ指定）表記があるユニットは、カウンター高さに応じてアジャスタの高さを発注時に指示する必要があります。 アジャスタNO1：カウンター高さ850∼900（段落ちカウンター部は750∼800）の時 アジャスタNO2：カウンター高さ800∼840（段落ちカウンター部は700∼740）の時 ※XIMOキッチンの段落ちカウンターは高さを自由に設定できたため、現場測定する必要があります。 その結果、段差が100であればⅣ（O'made型）での対応が可能です。 左表の記号は、上表のキッチンパターンに相当します。 Ⅰ →上表のⅠに相当 Ⅰ※ →上表のⅠに相当するが、キャビネットと扉の納まりが異なる SE__15FSQ31（L/R） 2台 1台 キッチンシリーズ 標準 Ⅰ Ⅰ NL-1 Ⅰ NL-1Z Ⅰ Ⅰ Ⅰ Ⅰ※ NL-AZ Ⅰ-段落ち LL-TZ LL-RZ NL-2Z NL-S FF-1 NL-UZ キッチンシリーズ 標準 Ⅰ Ⅰ Ⅰ NL-B NL-E Ⅰ Ⅰ Ⅰ Ⅰ NL-K Ⅰ Ⅰ 段落ち G MG NL-E2 NL-F NL-G UD 旧松下電器産業・旧松下設備システムのキッチンをパナソニック用部材で対応する場合 旧NAiSキッチン 寸法単位：mm Ⅱ（旧NAiS型） 標準 旧NAiSキッチン ） R / L （6 1 Q F 0 6 _ _ U S SE__60FQ16T SE__60FQ17 どれか 1台 SU6PWH SU6PW SU6PWS どれか 1台 JUG1ZU01SSFA （SE10EG4P） （SEC9101CP） 必要に応じて ） R / L （6 1 Q F 0 6 _ _ U S SE__60FQ16T SE__60FQ17 どれか 1台 SE__15FQ31（L/R） SU9PWH SU9PW SU9PWS どれか 1台 JUG1ZU01SSFA ） R / L （6 1 Q F 0 6 _ _ U S SE__60FQ16T SE__60FQ17 どれか 1台 SU6PWH SU6PW SU6PWS どれか 1台 1ケ JUG1ZU01SSFA 1ケ Ⅰ（全般） 標準 SU__60FNS（L/R） SU__60FFYS1 （要アジャスタ指定） どれか 1台 SU_18PWL3 SU_18PW3 どれか1台 SU__60FNS（L/R） SU__60FFYS1 （要アジャスタ指定） どれか 1台 SU_18PWL3 SU_18PW3 どれか1台 SU__60FNS（L/R） SU__60FFYS1 （要アジャスタ指定） どれか 1台 SU_18PWL3 SU_18PW3 どれか1台 JUG1ZU01SSFA JUG1ZU01SSFA JUG1ZU01SSFA SU__15FAY1（L/R） （要アジャスタ指定） P.6 ※アジャスタ指定 Ⅳ 部品セット 穴埋め材 部品セット 穴埋め材 SU53EG1P 1ケ 1ケ 1ケ 1ケ 1ケ 1ケ 1ケ 1ケ 1ケ 1ケ 2台 2台

AD-KW90B-A AD-KW90B-A AD-KW90B-A AD-KW90B-A 1ケ 1ケ

交 換 手 順

薄型ガスコンロを単体設置している場合で、 現行調理機器 ＋ フロアユニット へ交換の場合 現 行 設 置 状 況 ・ 機 種 ガスコンロの高さ172（交換商品は220） カウンター開口寸法 観音開き SE（RE/2S）60FQ16T SE（RE/2S）60FQ17 ・フロアユニットを入替える場合、台輪形状・高さが異なる場合があります。 例）SE12EG コンロ下の フロアユニットを 交換する必要 があります。 172 ₂₂₀ ガステーブル単体設置 の場合、下図の開口で そのまま設置可能 560 8 必 要 部 材 ・ 工 事 備考 スライド収納

パターン

1-A

①旧電工品番（キッチン・コンロ）の場合 _{寸法単位：mm} SE用  片開き SU（RE/2S）60FQ16（R/L） 51 469 部 材 名  品   番  作 業 内 容 ①ガスコンロの撤去・フロアユニットの撤去 ②（→IH時）ガス配管の撤去・閉止作業 ③（→IH時）200V電源・漏電ブレーカー付専用回路使用 ・コンセントは必ず横向き（アース左）にする。 ④新しいフロアユニットの設置 カウンター厚40 新調理機器 フロアユニット （フィラー12付き） 台輪 （→ガス時）ガス配管の調整作業 ⑤新しい機器の設置 ⑥清掃作業と動作確認、取扱いの説明 ⑦不要商品の廃却       850 183 477 150 スライド収納 SU（RE/2S）60FNS（R/L） SU（RE/2S）60FEYS1 SU用  片開き

交 換 手 順

パターン

1-A

②旧電産キッチン品番（コンロ：KF…）の場合 ・ガスコンロの高さ155または163（交換商品は220） 備考 現 行 設 置 状 況 ・ 機 種 カウンター開口寸法 ・KF-20（-K）、30（-K）からIHに交換する場合 KF-20（-K）、30（-K）はKF-12（A）、12D、13（S）タイプから交換（入替え）して、使用されてい る場合がありますので、カウンターの開口寸法を必ず確認してください。 品番 KF … KF-12(A) KF-12D KF-20(-K) KF-30(-K) KF-13(S) ネームプレート 幅 奥行 550 503 KF-12（A）KF-12D KF-13（S） 560 460 KF-20（-K） KF-30（-K） 寸法単位：mm 薄型ガスコンロを単体設置している場合で、 現行調理機器 ＋ フロアユニット へ交換の場合 ＜ガスコンロに交換する場合＞ ★カウンター開口が550の場合は対応できません。 必 要 部 材 ・ 工 事 ＜IHに交換する場合＞ ★カウンター開口が550の場合は、交換可能機種が限定されます。IHの必要開口を確認してください。 取り付け穴横寸法が550の場合 ●スペーサー（左右2か所）を ラジオペンチ等で外す。 ・調理機器下のフロアユニットは次ページより選択してください。 ・カウンター奥行きが503の場合、P22の排気口ふたが必要です。

交 換 手 順

パターン

1-A

●設置用別売り部材＜ガスコンロ・ガスオーブン用＞ 台輪 飾り板（同梱品） AD-KZ036H AD-KZ039HK2 AD-KZ039HW2 AD-KZ6D80Z1HK AD-KZ6D80Z1HW AD-KZ6S80Z1HK AD-KZ6S80Z1HW （約）W600×D540（取っ手除く）×H575 品名 置 台 品番 形式 商品仕様 姿図 寸法 AD-SKK60AK（扉：ダークグレー） AD-SKK60AW（扉：ホワイト） 間口幅600用 幅700、900の一体型 フロアユニット対応 台 輪 （約）W594×D512×H515 台輪：（約）W600×D489×H50（金具部含み80） 飾り板：（約）W600×H110 現地組立方式のみ組み合せ可能 ①旧キャビネットのトビラとヒンジを外す ②旧キャビネットのテンイタをガワイタの  内側から切断し、取り外す ③置台（キャビネット）AD-SKK60AK  またはAD-SKK60AWの取り付け KFタイプでW750またはW900の一体型キャビネットの場合、 下記作業が必要になります。 テンイタの前ハリ部とガワイタは、 ビスで固定されています。 切断時は、金ノコをご使用ください。 注 意 現地組立て方式 テンイタ ヒンジ トビラ 寸法単位：mm 品名 置台（キッチン高さ800用） 品番 ダークグレー ホワイト 形式 商品仕様 姿図 両開扉タイプ スライド扉タイプ 寸法 現地組立方式（全面天板有り） 組立完成品（前から130mm天板有り） 品名 置台（キッチン高さ850用） 品番 備考 ダークグレー ホワイト 形式 商品仕様 姿図 両開扉タイプ スライド扉タイプ AD-KZ039WHK2 AD-KZ039WHW2 AD-KZ6D85Z1HK AD-KZ6D85Z1HW AD-KZ6S85Z1HK AD-KZ6S85Z1HW 寸法 現地組立方式（全面天板有り） （約）W600×D541 （取っ手除く）×H575 組立完成品（前から130mm天板有り） ※台輪と一緒にご使用ください。 台輪 （約）W600×D540（取っ手除く）×H625 （約）W600×D541 （取っ手除く）×H575

交 換 手 順

パターン

1-A

品 名 品 番 後部開口飾り板 AD-GFB01A トップスペーサー AD-GFT01A（黒色） AD-GFT01A-H（シルバー） 姿 図 ワークトップ後部開口対応 用 途

販売終了

ワークトップ下開口対応 カウンター奥行503用 排気口ふた 下面 両面テープ付 AD-GFE01A 作 業 内 容 ①ガスコンロの撤去・フロアユニットの撤去 ②（→IH時）ガス配管の撤去・閉止作業 ③（→IH時）200V電源・漏電ブレーカー付専用回路使用 ・コンセントは必ず横向き（アース左）にする。 ④新しいフロアユニットの設置 カウンター厚40 新調理機器 フロアユニット （フィラー12付き） 台輪 （→ガス時）ガス配管の調整作業 ⑤新しい機器の設置 ⑥清掃作業と動作確認、取扱いの説明 ⑦不要商品の廃却       850 183 477 150 寸法単位：mm

交 換 手 順

薄型ガスコンロ＋オーブンレンジ を 現行調理機器 へ交換の場合 現 行 設 置 状 況 ・ 機 種 ※１ カウンター開口寸法 必 要 部 材 ・ 工 事 奥行き600用フロアユニット 部 材 名 台輪（高さ：150） P5より選択   ・設備工事（ガス・電気）が必要となります。 ・下部をオーブンレンジにする場合、同じOEM先のIH−電気オーブンレンジ、ガス−ガスオーブンレン ジを組み合わせてください。 ・年数の経過した調理機器とオーブンレンジの組み合せは上下入替のご提案をお願い致します。 調理器具の高さが異なる為、上部を残して下部調理機器や下部フロアユニットを入れる事は出来ません。 ・下部オーブンレンジを現行機種に入替える場合、台輪形状・高さが異なる為ご注意下さい。 ・フロアユニットに入替える場合、台輪形状・高さが異なる場合があります。 ※１ ガステーブル仕様がSE11EG、SE12EGの場合でオーブンとの組合せのときは（オーブンの排気筒の関係から）奥行きが広くなって います。 奥行き方向が広いた めカウンターの穴埋 めが必要です。 560 R10×4 220 （調理機器オーブンレンジ） 備考

パターン

1-B

①旧電工品番（キッチン・調理機器）の場合 （下部フロアユニット） 寸法単位：mm 品 番 ※1 カウンター穴埋め部材（1） ※1 カウンタージョイントセット SU6PW SE10EG4P SEC9101CP 51 511 作 業 内 容 ①ガステーブル・オーブンレンジの撤去 ①カウンタージョイント接着剤を混合して接着箇所に塗る。 ③（→ガス時）ガス配管の調整作業 ③乾燥後、研磨仕上げする。 ④（→IH時）200V電源・漏電ブレーカー付専用回路使用 ⑥（→下部ユニット時）新しいフロアユニットの設置 ⑤カウンター穴埋め作業 ⑦新しい調理機器の設置 ⑧清掃作業と動作確認、取扱いの説明 ・カウンター穴埋め部材（1）はコーナー部R10で製作して います。R4の場合は別途製作となります。（SE80） ⑨不要商品の廃却 ・コンセントは必ず横向き（アース左）にする。 ②（→IH時）ガス配管の撤去・閉止作業 ②ビス4本で固定する。 カウンター厚40 IHクッキングヒーター フロアユニット （フィラー12付き） 台輪 R10 R10 カウンター穴埋め作業 40 559±0.5 850 183 477 150 ・オーブンレンジを選択された場合はフロアユニットは必要ありません。

交 換 手 順

パターン

1-B

②旧電産キッチン品番（コンロ：KF…）の場合 備考 現 行 設 置 状 況 ・ 機 種 カウンター開口寸法 必 要 部 材 ・ 工 事 部 材 名 ＜ガスコンロに交換する場合＞ ★カウンター開口が550の場合は対応できません。 ・ドロップイン入替え用キャビネット（P10.11の幅600キャビネットより選択） ※ガスコンロ下側のフロアキャビネットの「幅寸法」・「キッチンの高さ」によ ・ガスコンロの高さが異なる為、下部を残してコンロだけの交換は出来ません。 り使用するキャビネットが変わります。 ※オーブンレンジを選択された場合、フロアユニットは必要ありません。 カウンターの開口寸法が550の場合ガスコンロを組込めません。またIHの場合でも交換可能な機種 が限定されますので注意してください。 ・KF-20（-K）、30（-K）からIHに交換する場合 KF-20（-K）、30（-K）はKF-12（A）、12D、13（S）タイプから交換（入替え）して、使用されてい る場合がありますので、カウンターの開口寸法を必ず確認してください。 ・下部オーブンレンジを現行機種に入替える場合、現行品と台輪形状・高さが異なる為ご注意下さい。 KF-12(A) KF-20(-K) KF-30(-K) KF-13(S) ネームプレート （ドロップイン ガステーブル） 品番 KF … ネームプレート （オーブン） 品番 KO -200X(D) 220 （下部オーブンレンジ）（下部フロアユニット） ＜IHに交換する場合＞ ★カウンター開口が550の場合は、交 換可能機種が限定されます。 IHの必要開口を確認してください。 ・置台（P10.11の幅600キャビネットより選択） 幅 奥行 550 503 KF-12（A） KF-13（S） 560 460 KF-20（-K） KF-30（-K） 品 番 AD-KZ036H AD-GFE01A ※ガスコンロ下側のフロアキャビネットの「幅寸法」により使用する置台が変わり ます。 ・台輪（P22,23より選択） ※「キッチンの高さ」が900タイプで下側のコンロキャビネットの幅が600タイ プの場合に必要です。 ・排気口ふた ※カウンターの開口寸法：奥行が503の場合に必要になります。 取り付け穴横寸法が550の場合 ●スペーサー（左右 2か所）をラジオ ペンチ等で外す。 寸法単位：mm 薄型ガスコンロ＋オーブンレンジ を 現行調理機器 へ交換の場合 ※オーブンレンジを選択された場合、フロアユニットは必要ありません。

交 換 手 順

パターン

1-B

作 業 内 容 ①ガステーブル、オーブンの撤去 ②ガス配管の調整作業 ③（→下部ユニット時）新しいフロアユニットの設置（組立） ④新しい調理機器の設置 ⑤排気口フタの取付け（両面テープ貼り） ⑦不要商品の廃却 ⑥清掃作業と動作確認、取扱いの説明

交 換 手 順

パターン

2-A

現行調理機器 ＋ 下部フィラー へ交換の場合 作 業 内 容 ①ガステーブルの撤去 ③（→ガス時）ガス配管の調整作業 ④（→IH時）200V電源・漏電ブレーカー付専用回路使用 ⑤フィラー取付（2ヶ所ビス止め） ⑦清掃作業と動作確認、取扱いの説明 ⑥新しい調理機器の設置 ⑧不要商品の廃却 ・コンセントは必ず横向き（アース左）にする。 カウンター厚40 新調理機器 フィラー フロアユニット 台輪 深型ガスコンロが納入されている場合で、 現 行 設 置 状 況 ・ 機 種 ガステーブルの高さ295（交換商品は220） 必 要 部 材 部 材 名 品 番 フィラー（高さ：21 ブラック色） ・設備工事（ガス・電気）が必要となります。 ・ガス下フロアユニット・台輪は現行のものを使用できることを前提としています。 295 _台輪 220 フロアユニット はそのまま使用 フィラーで調整 必要なフィラー の高さを調べて、 適したフィラ ー を設置する。 例：SE13EG ②（→IH時）ガス配管の撤去・閉止作業 例 フィラー（高さ：78 ブラック色） フィラー（高さ：42 ブラック色） 例 ※フィラーはフロアユニットへ取り付けるた め、調理機器・フロアユニット扉面より奥 に引き込みますので、ご注意ください。 寸法単位：mm SUE10EG2P SUE10EG1P SUE10EG5P 400 78 150 182 850

交 換 手 順

現行調理機器 へ交換の場合 現行機種と同じモジュールのガステーブル・IHクッキングヒーター等の場合で、 現 行 設 置 状 況 ・ 機 種 ガステーブルの高さ220（交換商品は220） ・設備工事（ガス・電気）が必要となります。 ・ガス下フロアユニット・台輪は現行のものを使用できることを前提としています。 ・フラットIHクッキングヒーターは、パターン15（P）を参照してください。 ・旧式換気連動仕様（有線式）の場合はフードと接続する線を使いませんので、絶縁処理して邪魔にならな いようにしてください。 ・旧松下電工C'madeキッチンでステンレスカウンターの場合、下部ユニットが以下の品番の時にIHクッキ ングヒーター・リンナイ製ガステーブルに入れ替えると高さが不足して機器本体が浮き、カウンター面と トッププレートに隙間が出来ることがあります。 その場合は下部ユニットの桟木を切り落とし、新しい桟木を取り付け直していただく必要があります。 新しい桟木は「JUG3WGAWA（スーパーホワイト）」を、W570×D80でカットし、元の位置へ L 金具 （現場手配）で取り付け、前面に「JUG1ZN20PPA（グレー）」をカットし貼り付けてください。 対象下部ユニット（□□には扉柄を表す記号が入ります） QG□□060FG2S、QG□□060FG2Q、QG□□060FG6SF、QG□□060FG6QF、QG□□075FG2D（L/R）、 QG□□075FGW6F（L/R）、QG□□090FG2（L/R）、QG□□090FD2（L/R） 220 220 台輪 フロアユニット はそのまま使用 備考

パターン

3-A

①設置済調理機器の撤去 ②（ガス→IH時）ガス配管の撤去・閉止作業 ③（ガス→IH時）200V電源・漏電ブレーカー付専用回路使用 ⑤清掃作業と動作確認、取扱いの説明 ⑥不要商品の廃却 ④新しい調理機器の設置 ・コンセントは必ず横向き（アース左）にする。 作 業 内 容 カウンター厚40（フラットIHは45もあり） 新調理機器 フロアユニット 台輪 寸法単位：mm ・グリルレスの場合 IHはKZ-HS30APが使用可能ですがガスコンロは取り扱いが無いため、 他社の寸法が合うものか、現行品を1段目引き出し取レールとカウンターに接する前桟をカットし キャビネットのを撤去し調理機器のサードカバーが干渉する場合、戸当りパッキンをカットして取り 付けて下さい。 ・□□※47EB1SU、□□※48EB1SU、□□※51EB1KU、□□※52EB1KUの入替えは、レンジフード  の昇降機能を使用できなくなるため、同時の買換えをお勧めします。

交 換 手 順

現行機種と同じモジュールのガステーブル、IHクッキングヒーター等 とオーブンレンジの組み合わせ を 現行調理機器 へ交換の場合 現 行 設 置 状 況 ・ 機 種 必 要 部 材 ・ 工 事 ・設備工事（ガス・電気）が必要となります。 、パターン15（P）を参照してください。 は ー タ ー ヒ グ ン キ ッ ク H I ト ッ ラ フ ・ ・年数の経過した調理機器とオーブンレンジの組み合せは上下入替のご提案をお願い致します。  上部がガスコンロの場合、ガスコンロとオーブンを接続する部品がなければ、上部を残してフロアユ ブ ー オ ス ガ ― ス ガ 、 ジ ン レ ン ブ ー オ 気 電 − H I の 先 M E O じ 同 、 合 場 る す に ジ ン レ ン ブ ー オ を 部 下 後 換 交 ・ ・下部オーブンレンジを現行機種に入替える場合、現行品と台輪形状・高さが異なる為ご注意下さい。 ンレンジを組み合わせてください。 ・フロアユニットに入替える場合、台輪形状・高さが異なる場合があります。 ※旧松下電器産業製ガステーブル―ガスオーブンレンジの組合わせにおいて、ガステーブルのみを交換 したい場合、交換キット（SUDP0730）を用いてハーマン製ガステーブルに交換することが可能です。 ・旧式換気連動仕様（有線式）の場合はフードと接続する線を使いませんので、絶縁処理して邪魔にな らないようにしてください。 220 ） ジ ン レ ン ブ ー オ 部 下 （ 備考

パターン

3-B

作 業 内 容 ①既設調理機器の撤去 ③ （→ガス時）ガ ス配管の調整作業 用 使 路 回 用 専 付 ー カ ー レ ブ 電 漏 ・ 源 電 V 0 0 2 ） 時 H I → （ ④ 業 作 止 閉 ・ 去 撤 の 管 配 ス ガ ） 時 H I → （ ②

（

）

⑤新しいフロアユニットの設置 ⑥新しい調理機器の設置 ⑦清掃作業と動作確認、取扱いの説明 ⑧不要商品の廃却 。 す ま い て っ な く 広 が き 行 奥 ） ら か 係 関 の 筒 気 排 の ン ブ ー オ （ は き と の せ 合 組 の と ン ブ ー オ で G E 4 1 E S が 様 仕 ル ブ ー テ ス ガ １ ※ と G E 4 1 E S １ ※ オーブンの組合せ の場 合 奥行き方向が広いた めカウンターの穴埋 めが必要です。 口 開 ー タ ン ウ カ ※ 寸法と穴埋め部 材はP23を参照 ） ト ッ ニ ユ ア ロ フ 部 下 （ ※SEE51EE 1994年12月以前の物は上下で買替えをお願い致します。 寸法単位：mm ニットを入れる事は出来ません。 ・フロアユニットを入替える場合は、旧電工商品はP5.7を、旧電産キッチンはP10.11から選択してくだ  さい。 ・□□※47EB1SU、□□※48EB1SU、□□※51EB1KU、□□※52EB1KUの入替えは、レンジフード  の昇降機能を使用できなくなるため、同時の買換えをお勧めします。

交 換 手 順

ガス穴開口寸法の大きな52EG1・53EG1をカウンター穴埋め部材（2） を使って、標準的な開口寸法の調理機器に取り替えます。 現 行 設 置 状 況 ・ 機 種 ガステーブルの高さ220（交換商品は220） 必 要 部 材 ・ 工 事 220 穴埋め部材 台輪 フロアユニット はそのまま使用 220 600 700 SU53EG1P 幅700ワイドトップガステーブル 53EG1（52EG1）の カウンターのガス穴開口寸法 カウンター穴埋め部材を設置した場合の カウンター穴開口寸法 標準的な調理機器を設置できます。 カウンター穴埋め部材（2） ※図はRの場合（Lの場合は左右を逆にして使用します） （Lの場合は左右を逆にして使用します）

パターン

4-A

・設備工事（ガス・電気）が必要になります。 ・旧松下電工C'madeキッチンでステンレスカウンターの場合、下部ユニットが以下の品番の時にIHクッキ ングヒーター・リンナイ製ガステーブルに入れ替えると高さが不足して機器本体が浮き、カウンター面と トッププレートに隙間が出来ることがあります。 対象下部ユニット（□□には扉柄を表す記号が入ります） QG□□060FG2S、QG□□060FG2Q、QG□□060FG6SF、QG□□060FG6QF、QG□□075FG2D（L/R）、 ） R / L （ 2 D F 0 9 0 □ □ G Q 、 ） R / L （ 2 G F 0 9 0 □ □ G Q 、 ） R / L （ F 6 W G F 5 7 0 □ □ G Q 備考 寸法単位：mm 新しい桟木は「JUG3WGAWA（スーパーホワイト）」を、W570×D80でカットし、元の位置へ L 金具 （現場手配）で取り付け、前面に「JUG1ZN20PPA（グレー）」をカットし貼り付けてください。 部 材 名 品 番 ※図はRの場合 ・この工事の場合、新しい調理機器の周囲にカウンター穴埋め部材のステンレスが見えますので予めご承  知おきください。

交 換 手 順

作 業 内 容 ①ガステーブルの撤去 ②（→IH時）ガス配管の撤去・閉止作業 ④（→IH時）200V電源・漏電ブレーカー付専用回路使用 ・コンセントは必ず横向き（アース左）にする。 ⑤カウンター穴埋め部材の取付け （施工説明書をご参照ください。） ⑦清掃作業と動作確認、取扱いの説明 ⑧不要商品の廃却 ③（→ガス時）ガス配管の調整作業 ⑥新しい調理機器の設置 この工事の場合 新しい調理機器の周囲にカウンター穴埋め部材のステンレスが見えますことを予めご承知ください。

パターン

4-A

交 換 手 順

ガス 穴 開 口 寸法 の 大き な 52EG1・53EG1とオー ブ ン と の組 み 合 せ （いづれも生産 終 了品）をカウ ン タ ー 穴埋め部材（2 ） を 使 っ て 、標 準 的な開口寸法の調理機器に取り替えます。 現 行 設 置 状 況 ・ 機 種 必 要 部 材 ・ 工 事 品 番 部 材 名 ・年数の経過した調理機器は上下入替のご提案をお願い致します。 ・設備工事（ガス・電気）が必要となります。 承 ご め 予 で の す ま え 見 が ス レ ン テ ス の 材 部 め 埋 穴 ー タ ン ウ カ に 囲 周 の 器 機 理 調 い し 新 、 合 場 の 事 工 の こ ・ 知おきください。 ブ ー オ ス ガ ― ス ガ 、 ジ ン レ ン ブ ー オ 気 電 − H I の 先 M E O じ 同 、 合 場 る す に ジ ン レ ン ブ ー オ を 部 下 後 換 交 ・ ンレンジを組み合わせてください。 。 い さ 下 意 注 ご 為 る な 異 が さ 高 ・ 状 形 輪 台 と 品 行 現 、 合 場 る え 替 入 に 種 機 行 現 を ジ ン レ ン ブ ー オ ・ ・フロアユニットに入替える場合、台輪形状・高さが異なる場合があります。 ・オーブンレンジのみの交換は出来ません。 ） ジ ン レ ン ブ ー オ 部 下 （ ） ト ッ ニ ユ ア ロ フ 部 下 （ 220 600 700 穴埋め部材 SU53EG1P カウンター穴埋め部材（2） 備考 作 業 内 容 ①既設調理機器の撤去 業 作 整 調 の 管 配 ス ガ ） 時 ス ガ → （ ③ 用 使 路 回 用 専 付 ー カ ー レ ブ 電 漏 ・ 源 電 V 0 0 2 ） 時 H I → （ ④ ⑥新しい調理機器の設置 ⑧不要商品の廃却 ⑤ （→下部ユニット時）新 しいフロアユニットの設置 ⑦清掃作業確認、取扱いの説明 ・コンセントは必ず横向き（アース左）にする。

パターン

4-B

業 作 止 閉 ・ 去 撤 の 管 配 ス ガ ） 時 H I → （ ② 寸法単位：mm ・フロアユニットに入替える場合はP5.7から選択してください。  ・カウンター穴埋め部材（2）の取付け方法は、P30パターン4−Aをご参照ください。

交 換 手 順

パターン

5-A

ハイブリッドコンロ を 現行調理機器 へ交換の場合 現 行 設 置 状 況 ・ 機 種 必 要 部 材 ・ 工 事 支持金具セット ・化粧パネル色：シルバー AD-KK75BS-A ・トッププレート幅750タイプのビルトイン調理機器のみ使用でき ます。 ・設備工事（ガス・電気）が必要となります。 ・電気オーブンレンジ（200V）との組み合わせではIHクッキングヒ ーター200V30Aの専用回路が必要です。 ・ガス下フロアユニット・台輪は現行のものを使用できることを前提 としています。 作 業 内 容 ①ハイブリッドコンロの撤去 ③（→ガス時）ガス配管の調整作業 ④（→IH時）200V電源・漏電ブレーカー付専用回路使用 ・コンセントは必ず横向き（アース左）にする。 備考 ⑤支持金具セットの設置 ⑦清掃作業確認、取扱いの説明 ⑧不要商品の廃却 ②（→IH時）ガス配管の撤去・閉止作業 ビルトイン調理機器（本体幅600・トッププレート幅750） 寸法単位：mm ⑥新しい調理機器の設置 部 材 名 品 番 設置部材イメージ

交 換 手 順

パターン

5-B

ハイブリッドコンロ＋オーブンレンジ を 現行調理機器 へ交換の場合 現 行 設 置 状 況 ・ 機 種 必 要 部 材 ・ 工 事 部材名と品番 設置用部材イメージ _{■コンロ枠が片寄りなので、トップ幅750タイプの}  ビルトイン調理機器は使用できません。 ・設備工事（ガス・電気）が必要となります。 ・電気オーブンレンジ（200V）との組み合わせではIHクッキングヒーター200V30A、電気オーブンレンジ 200V20Aの専用回路が必要です。 ・コンロ枠寸法の関係により、トッププレート幅600の調理機器のみ入替え可能。 ・交換後下部をオーブンレンジにする場合、同じOEM先のIH−電気オーブンレンジ、ガス−ガスオーブ ンレンジを組み合わせてください。 ・ハイブリッドコンロのみを交換したい場合、交換キット（SUDP0730）を用いてハーマン製ガステー ブルに交換することが可能です。（幅150のサイドキャビネットが必要） ・この工事の場合、新しい調理機器の周囲にカウンター穴埋め部材のステンレスが見えますので、あら かじめご承知おきください。 備考 オーブン レンジ or ビルトイン調理機器（本体幅600・トッププレート幅600） 寸法単位：mm 600 150 共通部材 コンロ枠セット（BS751用取替え部材） サイドキャビネット AD-KW75B-A AD-KB15（AH/HS）80R SK高さ800 コンロキャビネット サイドキャビネット AD-KB60（BH/HS）80 AD-KB15（AH/HS）85R SK高さ850 コンロキャビネット サイドキャビネット AD-KB60（BH/HS）85 AD-KB15（AH/HS）85R SK高さ900 コンロキャビネット 台輪 AD-KB60（BH/HS）85 AD-F60H オーブンレンジを選択される場合は、コンロキャビネットは必要ありません。

交 換 手 順

パターン

5-B

作 業 内 容 ①既設調理機器の撤去 ③（→ガス時）ガス配管の調整作業 ④（→IH時）200V電源・漏電ブレーカー付専用回路使用 ・コンセントは必ず横向き（アース左）にする。 ⑤コンロ枠セット・キャビネット・台輪の設置 ⑦清掃作業確認、取扱いの説明 ⑧不要商品の廃却 ②（→IH時）ガス配管の撤去・閉止作業 ⑥新しい調理機器の設置

交 換 手 順

パターン

6-C

W900ガスコンベクションレンジ を 現行調理機器 へ交換の場合 入れ替えは制約がありますので必ずP45を確認して下さい。 寸法単位：mm JUG1ZU01SSFA 品名 品番 商品仕様 備考 ユニット1台に1つ必要 （取付設置）部品セット 黒、シルバー共通

交 換 手 順

パターン

6-C

W900ガスコンベクションレンジ現行調理機器 へ交換の場合 を 入れ替えは制約がありますので必ずP45を確認して下さい。 寸法単位：mm JUG1ZU01SSFA ユニット1台に1つ必要 （取付設置）部品セット 黒、シルバー共通 ・W150に特注が必要 ・2台必要 現行オーブンレンジ オーブンレンジ +

交 換 手 順

パターン

6-C

W900ガスコンベクションレンジ を 現行調理機器 へ交換の場合 入れ替えは制約がありますので必ずP45を確認して下さい。 寸法単位：mm ユニット1台に 1つ必要 黒、シルバー 共通 JUG1ZU01SSFA ※オーブンレンジは高さが合わず対応不可

交 換 手 順

パターン

6-C

W900ガスコンベクションレンジ を 現行調理機器 へ交換の場合 入れ替えは制約がありますので必ずP45を確認して下さい。 寸法単位：mm JUG1ZU01SSFA ユニット1台に アジャスタ指定が必要です。 台輪高さ 86～140 台輪高さ 60～85 黒、シルバー 共通 アジャスタNO1 アジャスタNO2 ※供給不可

交 換 手 順

パターン

6-C

入れ替えは制約がありますので必ずP45を確認して下さい。 寸法単位：mm JUG1ZU01SSFA ユニット1台に 1つ必要 アジャスタ指定が必要です。 台輪高さ 86～140 台輪高さ 60～85 黒、シルバー 共通 SUE18PW3　 （黒） _{を加工して、Ｌ金具等で台輪を作ってください。} SUS18PW3（シルバー） 供給不可の為 アジャスタNO1 アジャスタNO2 ※供給不可 現行オーブンレンジ W150にカット W900ガスコンベクションレンジ 現行調理機器 へ交換の場合 を オーブンレンジ +

交 換 手 順

パターン

6-C

W900ガスコンベクションレンジ を 現行調理機器 へ交換の場合 入れ替えは制約がありますので必ずP45を確認して下さい。 寸法単位：mm ユニット1台に 1つ必要 黒、シルバー 共通 アジャスタ指定が必要です。 台輪高さ 86～140 台輪高さ 60～85 アジャスタNO1 アジャスタNO2 ※供給不可 JUG1ZU01SSFA
