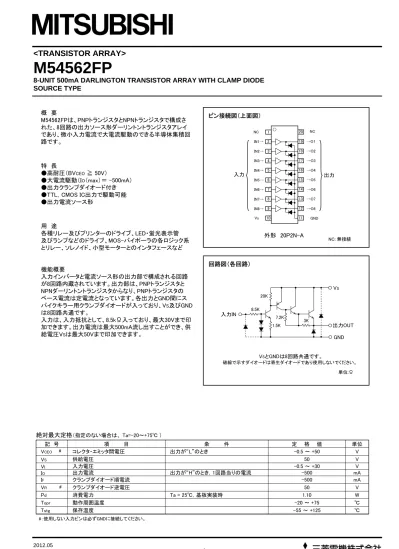

概 要 M54562FPは、PNPトランジスタとNPNトランジスタで構成さ れた、8回路の出力ソース形ダーリントントランジスタアレイ であり、微小入力電流で大電流駆動のできる半導体集積回 路です。 特 長 ●高耐圧（BVCEO≧ 50V）

●大電流駆動（IO（max）＝ -500mA）

●出力クランプダイオード付き ●TTL，CMOS IC出力で駆動可能 ●出力電流ソース形 用 途 各種リレー及びプリンターのドライブ、LED・蛍光表示管 及びランプなどのドライブ、MOS-バイポーラの各ロジック系 とリレー、ソレノイド、小型モーターとのインタフェースなど 機能概要 入力インバータと電流ソース形の出力部で構成される回路 が8回路内蔵されています。出力部は、PNPトランジスタと NPNダーリントントランジスタからなり、PNPトランジスタの ベース電流は定電流となっています。各出力とGND間にス パイクキラー用クランプダイオードが入っており、VS及びGND は8回路共通です。 入力は、入力抵抗として、8.5kΩ入っており、最大30Vまで印 加できます。出力電流は最大500mA流し出すことができ、供 給電圧VSは最大50Vまで印加できます。 V -0.5 ～ +30 入力電圧 VI V 50 供給電圧 VS V –0.5 ～ +50 出力が“L”のとき コレクタ・エミッタ間電圧 VCEO 単位 定 格 値 条 件 項 目 記 号 絶対最大定格（指定のない場合は、 Ta=-20～+75℃ ） 回路図（各回路） VSとGNDは8回路共通です。 破線で示すダイオードは寄生ダイオードであり使用しないでください。 単位:Ω VS 出力OUT 入力IN 8.5K 20K 3K GND 1.5K 7.2K ピン接続図（上面図） 外形 20P2N-A 3 4 5 6 7 8 9 10 18 17 16 15 14 13 12 11 →O2 →O3 →O4 →O5 →O6 →O7 →O8 IN2→ IN3→ IN4→ IN5→ IN6→ IN7→ IN8→ Vs GND 出力 入力 2 19 →O1 IN1→ 1 20 NC NC NC：無接続 ○ #

V -2.4 -1.2 — IF= -350mA クランプダイオード順電圧 VF 4.7 2.8 — VI= 25V μA 100 — — VR= 50V クランプダイオード逆電流 IR mA 15.0 5.6 — VS= 50V, VI= 5V (all input) 供給電流 IS mA 0.75 0.48 — VI= 5V 入力電流 II 2.0 1.5 — VS= 10V, VI= 2.4V, IO= -100mA V 2.4 1.75 — VS= 10V, VI= 2.4V, IO= -350mA コレクタ・エミッタ間飽和電圧 VCE(sat) μA 100 — — VS= 50V, VI= 0.2V 電源リーク電流 IS(leak) 最大 標準* 最小 単位 規 格 値 測 定 条 件 項 目 記 号 電気的特性（指定のない場合は、Ta = －20～＋75℃） *：標準値はTa = 25℃の値であり、これを保証するものではありません。 #：使用しない入力ピンは必ずGNDに接続してください。 Duty Cycle 5%以下 V 0.2 － 0 “L”入力電圧 VIL V 30 5 2.4 “H”入力電圧 VIH -100 － 0 Duty Cycle 30%以下 mA -350 － 0 出力電流 (8回路同時動作時の 1回路当りの電流) IO V 50 － 0 供給電圧 VS 最大 標準 最小 単位 定 格 値 項 目 記 号 推奨動作条件（指定のない場合は、Ta = －20～＋75℃） スイッチング特性（指定のない場合は、Ta = 25℃） ｎｓ — 5200 — ターンオフ時間 toff ｎｓ — 110 — CL= 15pF（注1） ターンオン時間 ton 最 大 標 準 最 小 単位 規 格 値 測 定 条 件 項 目 記 号 注１ 測定回路 50Ω PG 入力 出力 (1)パルス発生器(PG)の特性 : PRR = 1kHz, tw = 10μs, tr = 6ns, tf = 6ns, ZO= 50Ω VI= 0～2.4V (2)入出力条件 : RL= 30Ω, VS= 10V (3)静電容量CLは、結線の浮遊容量及びプローブの 入力容量を含みます。 タイミング図 出力 入力 50% 50% ｔon 50% 50% ｔoff CL RL 被測定素子 VS # #

① ② ③ ④ ⑥⑦ ●出力電流は１回路 当りの電流です。 ●繰返し周波数≧１０Hz ●○内の数字は同時動作 回路数を示す。 ●Ta=75℃ ⑤ ⑧ ① ② ③ ④ ⑤_⑥ ⑦_⑧ ●出力電流は１回路当りの電流です。 ●繰返し周波数≧１０Hz ●○内の数字は同時動作回路数を示す。 ●Ta=25℃ クランプダイオード特性 順バイ アス電流 I F (m A) 0 0.5 1.0 1.5 2.0 0 100 200 300 500 400 Ta=25℃ Ta=-20℃ Ta=75℃ エミッタ接地伝達特性 出力電流 I O (m A) 0 0.2 0.4 0.6 0.8 0 1.0 Ta=25℃ Ta=-20℃ Ta=75℃ -100 -200 -300 -500 -400 VS=20V VS-VO=4V 出力飽和電圧－出力電流特性 出力飽和電圧 VCE(sat) (V) 出力電流 I O (m A) 0 0.5 1.0 1.5 2.0 0 2.5 Ta=25℃ Ta=-20℃ Ta=75℃ -100 -200 -300 -500 -400 VS=10V VI=2.4V 標準特性 熱低減率特性 周囲温度 Ta (℃) 許容消費 電力 Pd (W ) 0 25 50 75 100 0 0.5 1.0 1.5 2.0 デューティサイクル－出力電流特性 デューティサイクル (%) 0 20 60 80 100 0 -100 -200 -300 -500 40 -400 デューティサイクル－出力電流特性 デューティサイクル (%) 0 20 40 60 80 100 出力電流 I O (m A) 出力電流 I O (m A) 0 -100 -200 -300 -500 -400

入力特性 入力電圧 VI(V) 入力電流 I I (mA ) 0 1 2 4 5 0 0.2 0.6 0.8 1.0 3 0.4 Ta=25℃ Ta=75℃ Ta=-20℃ 入力特性 入力電圧 VI(V) 入力電流 I I (mA ) 0 5 10 20 25 0 1 3 4 5 15 2 Ta=25℃ Ta=75℃ Ta=-20℃ VS=20V VS=20V
