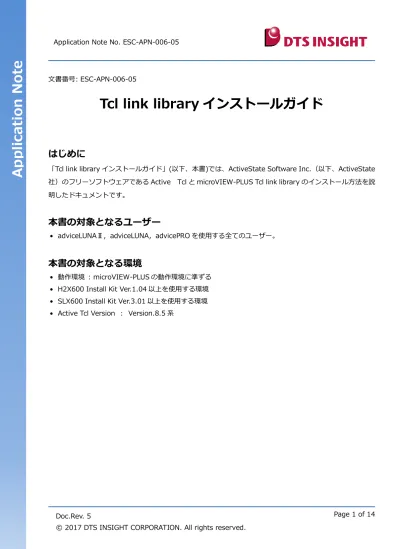

Application Note No. ESC-APN-006-05
文書番号: ESC-APN-006-05
Tcl link library インストールガイド
はじめに
「Tcl link library インストールガイド」(以下、本書)では、ActiveState Software Inc.（以下、ActiveState 社）のフリーソフトウェアである Active Tcl と microVIEW-PLUS Tcl link library のインストール方法を説 明したドキュメントです。
本書の対象となるユーザー
adviceLUNAⅡ，adviceLUNA，advicePRO を使用する全てのユーザー。
本書の対象となる環境
動作環境 : microVIEW-PLUS の動作環境に準ずる H2X600 Install Kit Ver.1.04 以上を使用する環境 SLX600 Install Kit Ver.3.01 以上を使用する環境 Active Tcl Version ： Version.8.5 系
A
p
pl
ic
at
ion
Not
e
A
p
p
li
ca
ti
on
Note
Application Note No. ESC-APN-006-05
注意事項
本ガイドで使用しているインストーラ画面は、Windows 7 の環境で作成しています。 本ガイドで使用している microVIEW-PLUS の画面は、Windows XP の環境で作成しています。ほかの環 境をお使いの場合、表示や操作手順が異なることがあります。 本ガイドでのセットアップ手順は、H2X600(ARM 対応 adviceLUNAⅡ/microVIEW-PLUS デバッガソフ トウェア)を使用して解説しています。SLX600(ARM 対応 adviceLUNA/microVIEW-PLUS デバッガソフ トウェア)をご使用の場合も、adviceLUNAⅡと同一のセットアップ手順でご使用いただけます。 本ガイドに記載されている会社名・製品名は、各社の登録商標または商標です。アイコンについて
本ガイドで使用しているアイコンには、以下の意味があります。 特に重要な情報を記載しています。操作する際は十分に注意してください。 操作を進める上で役に立つ情報やアドバイスなどの補足事項を記載しています。➥
本ガイドのほかのページやほかのマニュアルなどの参照情報を記載しています。
Page 3 of 14 Doc.Rev. 5
© 2017 DTS INSIGHT CORPORATION. All rights reserved.
A
p
p
li
ca
ti
on
Note
Application Note No. ESC-APN-006-05
目次
Tcl link library インストールガイド ... 1 はじめに ... 1 本書の対象となるユーザー ... 1 本書の対象となる環境 ... 1 注意事項 ... 2 アイコンについて ... 2 1. 概要 ... 4 1.1. ActiveTcl ... 4 1.2. Tcl link library ... 4 2. インストール ... 5 2.1. Active Tcl のインストール ... 5 2.2. microVIEW-PLUS のインストール ... 10 3. Tcl スクリプトの配置と起動 ... 11 3.1. 配置方法 ... 11 3.2. 起動方法 ... 12 4. 参考資料 ... 13 改訂履歴 ... 14
A
p
p
li
ca
ti
on
Note
Application Note No. ESC-APN-006-05
1. 概要
1.1. ActiveTcl
ActiveState社のソフトウェアで、シンプルな文法をもつスクリプト言語(Tcl)と、強力なGUI ツールキ ット(Tk)により、GUIツールを簡単に作成することが可能です。1.2. Tcl link library
microVIEW-PLUS を介して、ユーザーシステム資源へアクセスする拡張コマンドを提供します。 Tcl link library 拡張コマンドによるTcl/Tkとの連携で、様々な表示機能やスクリプトをお客様で作成い ただくことが可能となります。➥
Tcl 拡張コマンド一覧や詳細な使用方法は、『Tcl link library マニュアル』（Tcl link Library Help.chm）を参照してください。Tcl link library 拡張コマンド
Page 5 of 14 Doc.Rev. 5
© 2017 DTS INSIGHT CORPORATION. All rights reserved.
A
p
p
li
ca
ti
on
Note
Application Note No. ESC-APN-006-05
2. インストール
ActiveTcl 及び、Tcl link library のインストールの流れを以下に示します。
2.1. Active Tcl のインストール
Active Tcl は、ActiveState 社のダウンロードサイト（http://www.activestate.com/activetcl/）よりダウン ロードを行います。 本項に掲載の画像は、本ドキュメント作成時のものでありActiveState社により変更される場合が ありますので、あらかじめご了承ください。 Active Tcl インストールパッケージのダウンロードを行います。 ❶ ❶ [Download ActiveTcl]を クリックします。 ActiveTcl のインストール 『2.1 ActiveTcl のインストール』 1 ソフトウェアのセットアップ microVIEW-PLUS のインストール 『2.2 microVIEW-PLUS のインストール』 2
A
p
p
li
ca
ti
on
Note
Application Note No. ESC-APN-006-05
弊社より提供の Tcl スクリプトを使用する場合は、8.5 系のバージョンを選択してインストールを 行なってください。8.5 系以上のバージョンは、TCL スクリプトで使用する一部のライブラリが含 まれていないため、正しく動作できない場合があります。
ホスト PC が 64Bit 環境の場合も、32Bit 版（Windows x86）のインストーラを選択し、インスト ールを行なってください。 ❶ ❶ インストールする Version を選択 します。 8.5.xx.x（8.5 系のバージョン）を 選択してください。 ダウンロードが開始されます。
Page 7 of 14 Doc.Rev. 5
© 2017 DTS INSIGHT CORPORATION. All rights reserved.
A
p
p
li
ca
ti
on
Note
Application Note No. ESC-APN-006-05
ダウンロードした Active Tcl パッケージをインストールします。 ❶ [実行]ボタンをクリックします。 ❶ ❶ [Next >]ボタンをクリックしま す。 ❶ ❶ 使用許諾に同意できる場合は、 [I accept the terms in the License Agreement]を選択しま す。 ➋［Next >］ボタンをクリックしま す。 ❷ ❷ ❶ ❶ ❶
A
p
p
li
ca
ti
on
Note
Application Note No. ESC-APN-006-05
❶ Installation mode を選択しま す。
[Install for all users]を選択してく ださい。 ➋ Registry Settings を選択しま す。 全てチェックを ON にしてください。 ❸ インストール先を選択します。 C:\Tcl を選択してください。 ❹［Next >］ボタンをクリックしま す。 ❶ demo のインストール先を選択しま す。 任意のディレクトリを選択してください。 ➋［Next >］ボタンをクリックします。 ❶ Conflict resolution を選択しま す。 任意の方法を選択してください。 ➋［Next >］ボタンをクリックしま す。 ❶ ❶ ❷ ❷ ❸ ❸ ❹ ❹ ❶ ❶ ❶ ❶ ❷ ❷
Page 9 of 14 Doc.Rev. 5
© 2017 DTS INSIGHT CORPORATION. All rights reserved.
A
p
p
li
ca
ti
on
Note
Application Note No. ESC-APN-006-05
❶ ［Next >］ボタンをクリックし ます。 インストールが開始されます ❶ ［Finish］ボタンをクリックしま す。 ActiveTcl のインストールは完了 です。 ❶ ❶
A
p
p
li
ca
ti
on
Note
Application Note No. ESC-APN-006-05
2.2. microVIEW-PLUS のインストール
Tcl link library は、adviceLUNAⅡデバッガソフトウェアに同梱され、microVIEW-PLUS のインストー ル時に ActiveTcl のインストールディレクトリにコピーされます。
弊社ダウンロードサイトよりダウンロードしたデバッガソフトウェアをインストールします。
➥
インストールキットの詳細なインストール方法は、『advice シリーズスタートアップガイド』 （mvpStartupGuideJ.pdf）を参照してください。デバッガソフトウェアのセットアップは、以下の 2 つのステップで構成されています。
microVIEW-PLUS と License Administrator for YDC のインストール終了後、Update Tools の インストールを行ないますので、「Setup」画面を終了ないように注意してください。
microVIEW-PLUS と License Administrator for YDC のインストール
Update Tools（APClient と adviceLUNAⅡ Install Kit）のインストール
ActiveTcl のインストール後は、必ず adviceLUNAⅡデバッガソフトウェアより microVIEW-PLUS のインストールを行なってください。
既に microVIEW-PLUS がインストールされている環境に、ActiveTcl のインストールを行なった場 合も、再度インストールキットより microVIEW-PLUS の上書きインストールを行なってください。 advicePRO をご使用の場合、製品によっては Tcl link library が同梱されない場合があります。 ActiveTcl のインストール後は、Active Tcl add on（DA033）をインストールしてください。
❸インストール終了後は、［Exit］ボタンをクリ ックし、終了してください。 ➋［Setup］ボタンをクリックし、インストーラ に従ってインストールを行なってください。 ❶［Startup Guide］ボタンから、advice シリー ズスタートアップガイドを参照いただけま す。 ❶ ❷ ❸
Page 11 of 14 Doc.Rev. 5
© 2017 DTS INSIGHT CORPORATION. All rights reserved.
A
p
p
li
ca
ti
on
Note
Application Note No. ESC-APN-006-05
3. Tcl スクリプトの配置と起動
3.1. 配置方法
Tcl スクリプトは、microVIEW-PLUS 起動前に、microVIEW-PLUS のインストールフォルダ（初期設定 では、C:\YDC\microVIEW-PLUS）の「\mvTcl\TScripts」フォルダに配置してください。 Tcl スクリプトの配置先を変更するには、microVIEW-PLUS のメニューから［ツール］－［オプション］ より、「オプション」画面を開き、［アドオン］タブをより設定を行います。 指定したディレクトリに、拡張子が(.tcl)であれば microVIEW-PLUS から実行が可能となります。 ❶［Ao_Tclib.dll］を選択します。 ➋［設定］ボタンをクリックします。 「オプション」画面が表示されます。 ❶ Tcl スクリプトが配置されるディレクトリのパスを設定 します。 ➋ ［OK］ボタンをクリックします。 ディレクトリパスの設定後は、microVIEW-PLUS の再 起動を行ってください。 ❶ ❶ ❶ ❶ ❷ ❷ ❷ ❷
A
p
p
li
ca
ti
on
Note
Application Note No. ESC-APN-006-05
3.2. 起動方法
Tcl スクリプトの実行は、microVIEW-PLUS のメニューから［ツール］－［アドオン］－［TclScript］ －「xxx.tcl（Tcl スクリプトのファイル名称）」より、実行が行えます。 また、microVIEW-PLUS ツールバーの［羽根型のアイコン ］からも、実行が行えます。 microVIEW-PLUS のメニューより実行する場合 microVIEW-PLUS のツールバーより実行する場合 複数の Tcl スクリプトが配置されている場合は、ファイル名の昇順で最大 8 個まで表示されます。 「xxx.tcl（Tcl スクリプト名）」をクリック すると Tcl スクリプトが実行されます。 ［羽根型のアイコン ］をクリックすると Tcl スクリプトが実行さます。 カーソルをアイコンに合わせるとファイル 名がフローティング表示されます。
Page 13 of 14 Doc.Rev. 5
© 2017 DTS INSIGHT CORPORATION. All rights reserved.
A
p
p
li
ca
ti
on
Note
Application Note No. ESC-APN-006-05
4. 参考資料
「microVIEW-PLUS ユーザーズマニュアル(共通編)」 (mvwPLUSj.pdf) 「advice シリーズスタートアップガイド」（mvpStartupGuideJ.pdf） 「Tcl link library Help」（Tcl link Library Help.chm）
