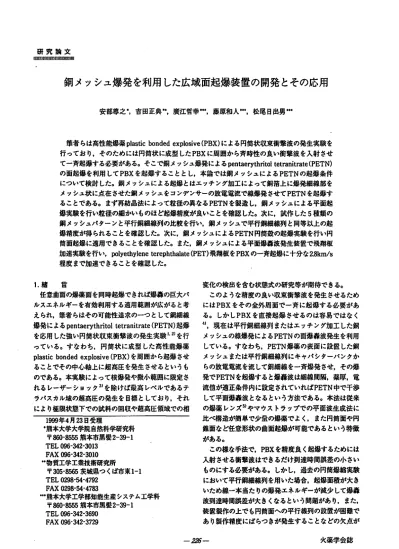

研 究 翰 文
mm] 8 m l l ml mm H ) I l l l l l 川
鍋 メッシュ爆発 を利用 した広域面起爆装置の開発 とその応用
安部尊之●.青田正典●●,庶江菅幸…,藤原和人̀●●.松尾 日出男…
準者 らは高性能爆薬
pl a s t i cb o n d e de xp l o s i v e( PBX)
による円筒状収束衝撃波の発生実験 を 行ってお り,そのためには円筒状 に成型 したPBX
に周田か ら斉時性の良い衝撃液 を入射 させ て一斉起爆する必要がある｡そこで弔メッシュ爆発によるpe n t a e r yt hr i t o l t e t r a ni t r a t e( PETN)
の面起爆を利用 して
PBX
を起爆することとし.本給では銅 メッシュによるPETN
の起爆条件 について検肘 した.銅 メッシュによる起爆 とはエ ッチ ング加工によって銅箔上に爆発細線部を メッシュ状 に点在 させた銅 メッシュをコンデンサーの放電電託で漁港発 させてPETN
を起爆す ることである｡ まず再拝晶法によって澄径の異なるPETN
を製造 し,銅 メッシュによる平面起 爆実験 を行い粒径の細かいものはど毎食蒋度が良いことを確配 した｡次に,試作 した5
種類の 銅 メッシュバターンと平行銅細線列の比牧を行い,鋼 メッシュで平行銅朝線列 と同等以上の起 爆精度が得 られることを確認 した｡次に.飼メッシュによるPETN
円筒殻の起爆集験 を行い円 筒面起爆に適用できることを確認 した｡また,銅メッシュによる平面爆藤波発生装低で飛期枚 加速集魚 を行い,p o l ye t h yl e n et e r e p h t ha la t e( PET)
飛期枚 をPBX
の一斉起爆に十分な2 . 8 k m/ S
種皮 まで加速できることを確認 した｡
1.緒 言
任意曲面の爆薬両を同時起爆できれば爆轟の巨大パ ルスエネルギーを有効利用する適用範囲が広がると考 えられ,隼者 らはその可能性追求の一つ として鋼細線 爆発による
p e n t a e r yt hr it o lt e t r a n i t r a t e( PETN)
起爆 を応用 した払い円筒状収束衝撃波の発生実験J ･2
)を行 っている｡すなわち,円飾状 に成型 した高性能爆薬p l a s t i cb o n de de xp l o s i ve( PBX)
を周朗か ら起爆 させ ることでその中心軸上に超高圧 を発生させるというも のである｡事実版 によって核爆発や微小乾田に限定さ れるレーザーショック3Jを除けば最高 レベルであるテ ラバスカル城の点高圧の発生を目標 としてお り.それ により極限状態下での試料の回収や超高圧領域での相1 9
99年4月23日受理●熊本大学大学院白銀科学研究科
〒860‑8555熊本市黒
輩2 ‑ 3 9 ‑I TELO 9 6 1 3 4 2 ‑ 3 0 1 3
FAX 0 9 6 ‑ 3 4 2 ‑ S ol o
●●物質工学工発技術研究所
〒
3 0 5 ‑ 8 5 6
5茨城県つ くば市東1 ‑1 TEL0 2 9 8 ‑ 5 4 ‑ 4 7 9 2
F AX0 2 9 8 ‑ 5 4 ‑ 4 7 83
●●●熊本大学工学部知能生産システム工学科
〒
8
60
‑8 5 5 5
熊本市黒車2 ‑ 3 9 ‑I TEL0 9 6 ‑ 3 4 2 ‑ 3 6 9 0
F AX0 9 6 ‑ 3 4 2 ‑ 3 7 2 9
変化の検出を含む状態式の研究等が期待できる｡
このような渦度の良い収束衝撃波を発生 させるため には
PBX
をその全外周面で一斉に起爆する必要があ る｡ しか しPBX
を直接起爆 させ るのは容易ではな く 4I,現在は平行銅細藤列 またはエ ッチング加工 した鋼 メッシュの線俸苑によるPETN
の面爆藤波発生を利用 している｡すなわち,PETN
爆薬の表面に設置 した飼 メッシュまたは平行釣棚線列 にキャパシターバ ンクか らの放電奄流 を流 して飼細線 を一斉爆発 させ,その爆 発でPETN
を起爆すると爆♯液は細線間芦臥 薬厚,電 流値が適正条件内に改定されていればPETN
中で干渉 して平面爆藤波 となるという方法である｡本法は従来 の爆薬 レンズSlやマウス トラップでの平面波生成法に 比べ構造が簡単で少丑の爆薬でよく, また円怖面や円 錐面など任意形状の曲面起爆が可能であるという特後 がある｡この様な手法で
,PBX
を糖度良 く起爆するためには 入射 させる衝撃波はできるだけ到達時間誤差の小さい ものにする必要がある｡ しか し.過去の内筒爆縮美顔 において平行銅細線列を用いた場合.起爆面積が大 き いため義一本当た りの爆発エネルギーが液少 して爆藤 波到達時間浜差が大きくなるという問題があ り,また.装置製作の上で も円筒面への平行線列の設置が困難で あ り製件精度にば らつ きが発生することなどの欠点が
一之好一 火薬学会練
拍摘6Jされてきた｡
そこで榛発細線部を銅箔 シー ト上にメッシュ状に点 在させた銅 メッシュをプリン ト基点製作 と同様の方法 で製作 し.これを
PETN
爆薬面上で換苑 ･面起爆させ る手法 を試みている｡本法では銅メッシュバ ターンの 爆発細線部分 を制約な く自由に配思 ･股計するため最 適面起爆のメッシュバ ターンを追求でき, また磯枕的 宜産化 も容易である｡本報では上紀の面起爆技術の開発過掛 こ於ける銅 メ ッシュ′(ターンの設計 ･製作.平面爆轟液発生に適す る
PETN
粒子の製造 と爆井波平面性の評価,各種銅 メ ッシュバ ターンを用いた糠藤波の評価及び平行銅細線 列 との比軟検肘等について得 られた知見を報告する｡2.
実験方法平面爆轟液発生.評価夷鹿兼任の概念園を
Fi g.
1に 示す｡板状 に装填 した薬厚1 0 mm
のPETN
粉体の片面 に鏑 メッシュまたは平行銅細線列を牧放 し.キャパシ ターパ ンク( 4 0kV, 1 2 . 5J LF. 1 0k
J)からの放屯屯流を通 じ一斉爆発 (線爆発)させる｡それにより起爆 されたPETN
の爆轟波面が自由面に到達するときの自発光を 細線に平行 または直行する方向に設けたスリットを通 してス トリークカメラ( Cor di nmo de l1 1 6 )
で撮影 し, 換轟液面の到達時間浜差を計湖 した｡ス ト)‑ク写共 の一例をFi g.2
に示すふ写真の輝線の時間方向のふれ 幅が昏藤波の到達時間誤差 をあ らわしている｡写兵で は約1 2 m
m周期で爆轟波の到達時間の早い点 と遅い点 が表れ ぎざぎざの液状 になっている｡この爆轟鼓の 到達時間の早い点が銅 メッシュの織布分であ り遅い点 が農の間である｡爆轟液の爆薬層中での干渉効果が不 完全な場合このように線部分に付 し線の問が遅れる傾C op p e rmが血
pt h O r
W I F E r o ws
Fi g･1Expe r ime n t al s e t ･ upf orge n e r a t i ono fp) a ne
de t o na t i onwa re
至巨 ⊂ ･ 一･ 一 日 丁 :::〜
‑ . 二 二 ‑ ⊃
』γ : Ar r i va lt i mej i t
t er( Pl anar i t y)
Al :Ar r i va 一t i mej i t t er( Si mul t a n
ei t y) F i g.2 At yp i c a lS t r e a kc a me r ar e c o r do fd e t o n a t i o n
wa ve( Me s ht ype: Me s
hl . PETNa r e a:
4 7 1 0 0 m
m
'3)向があ り,薬厚 を大 きくするか線間隔を
小 さくするこ とでこの遅れを小 さくすることができる
｡本給では面 起爆の斉時性 を線の間の遅れを含めない
時間洪差
A
tに よって評価することとする｡ また,キャパシターパン クの放電電詑波形はロゴスキーコイル及び棟分
掛 こよ り計沸 した｡実験で得 られた奄洗液形の一例を
Fi g .3
に示す｡国中の
B
点が線爆発の起 きた点丁一である｡起 爆 したPETN
の面積は2 5 0 mm2 ‑31 4 0 0mm
2の範即である｡実験に用いた試作飼 メッシュは
Me s hl
を基本 に.ブ リッジワイヤーを細 くしたMe s hl b
,長さを短 くしたMe
s h
lc,ブリッジワイヤーの間隔をせばめ線本数を 多 くした
Me s
h2a,Me s h
2aの線を太 くしたMe s h 2 b
の5
タイプである｡評軌 こついてF
i g,4
に示す｡此牧の ための平行鍋細鰍 ま￠1 0 0J
Im〜42 0 0 〟m
である｡3.PET
N粒径PETN
の衝撃起爆特性 はの形専PETN
密皮群'ぉよび粒径に よって大 きく異な り,線爆発から
PETN
の定常爆掛 二 葉する時間は結晶粒が大 きいほど遅れが大 きくな
る91 ことが知 られている｡
そこで
PETN
の粒径による平面l
i A C
0 1 0 2 0 3 0 4 0
Ti me( ps ) F i g･3 At yp i c a ldI ' S c h ar gec ur r e
J l tWa v er ne a S ur e d
byRo go ws ki ic o i l( Me s ht ype :Me s hlDe t o .
na t e da r
I ト ー Bddg ewi r e
ト w l l l cop pe rQi c kn e s s : 3 0 pm
BOm) t Vl ( mm)W2 ( mm) I ( mm) e S
e s hl b
1 1 0 7 4 2 e s hl c
2 2 0 7 5 ) e s h
2 8 2 2 0 6 4 2 e i r s e h 2b 3 6 0 6
4 2
￠1 0 0 ‑ 2 0 0 . 7
Fi g.
4Te s t e dc o pperme s hpa t t e r nsa
ndwi r er ows
爆轟波生成への影響 を問ぺるため様々な粒径の
PETN
を製造 し平面起爆実験 を行った｡
粒径の異なる
PETN
の穀適方法について鋭明する｡
pETN
をアセ トンに溶か し.それを脱 イオン水に満下 して再拝晶させる｡そ
のとき清下速度が遅 く枕拝速度 が速いほと再拝晶する
P
ETN
粒子は細かいものが出来 る｡脱 イオン水は温度を1 0℃〜 1 1
℃程度に保ち偲動 スターラーで撹辞 し,溶液の柿下速度は分液漏斗等に よって調節 した｡この方
法で得 られた
PETN
の粒径は3‑9 0J Lm
であった｡粒子写其の一例を
Fi g. 5
に示す｡Ff g.5 Pho t o m ic r ogr a pho Et ypi c a lPETN( Pa rdc l e s i z e( Ave r a geva l ueo【e l
l i ps o i da He ngt h):
2. 9 6〟m)
飼 メツシェはM
e s hl
を使用 し.大きさは1 0 4 mm(
租 橿問方向)
×5 0 mm(
描)とした｡ またPETN
は50 mm x 5 0mm x
l O z nm
の空間にタッピング装填 した｡装填密 度は0. 4 4× 1 0 3 ‑ 0. 5 2×1 0 3 kg/ m3
で大きな差はなかっ た｡ また起換寵託の条件は充砥堀圧
2 0
kV.
起爆租洗伍 約1 9 . 5kA
および充電電圧ll
kV.
起爆砥洗他約1 4. 2 kA
とした｡先験で得 られた爆轟波の平面性 と
PETN
粒径 の関係をFi g . 6
にまとめた｡ グラフから分かるとお り, 粒子が細かい物ほど爆轟液平面性が良い
ことが明 らか になった｡従って高帝皮面起爆が必要な
円椅爆頼央鹿 では本法の袈造範囲で魅力粒径の小 さい
PETN(
3J Lm
程度)を製造 して用いることとした｡4.メッシュパ
ターンの影響
まず,飼 メッシュの線港発の過程を調べる
ために線 換発の初期段階で発する自発光を高速庇撮影 した｡即 ちキャパシターバ ンクに
山e s hl
(50×5 6 mm.
線事
故 7
本)お よび平行鋼細線列 (め1 0 0J Lr
n.
線間隔7mm
.良 さ5 6mm.
線本数7
本)を凄親 し線爆殆させ,その金魚 をイメージコンバーターカメラ
( I ma c on7 9
0)
を用いて コマ間隔1 0 0n
Sで撮影 した｡なお,この爽験のみ鵬本 大学工学部付属衝撃エネルギー央政所の股億
を用いて 実験 してお りキャパシターバ ンクは前述の物
質研のも のより低電圧高専
丑 ( 4 0F LF, 8
k J . 2 0kV)
で衝撃奄流の ピー ク値 までの平均立 ち上 が り速度 は約1桁 遅 い lGA/S程度
6
7である｡ こま振 り写兵 をFi g.7
に示す｡写真から分かるとおり,平行銅細線列の場合起爆開始にむ
らがみ られる
が窮 メッシュでは起爆面全面の各細 線ではば一斉に起爆 していることが分かる｡このこと
( t L
! q o u t u n
! S ) 一 u e J 召 P 3 7 n t t 0 】 0 t 1 0 3 3
!
[ t L ) 9
P t t F ^
P
V0 l 0 2 0
3 0 P 4 d c 0 5 06 l es i 07 z e 08 09 01 OI 0 m) 0
( Ay e qey du eo E e l l i p s o i 血l l e og t b)
Fi g.6 Ar r iva l
. 7 D‑ 1 T ‑=
1 0 0 ns
F i g . 7 Fr explosions forthecoppermesh(typeMeshl)andwir a m in gc a me r ar e c o r d so Ew ir e
e rOWS
から銅メッシュは広い面積の起掛こ有利であるといえる｡
次に.
5
種類の鋼 メッシュおよび網棚線列 (41 0 0J l
m)を用い,起爆両横 を変化させて
Fi g . 1
の裳掛 こよるpETN
の平面起爆突放 を行った｡港#液のス トリーク 写真から得 られた起爆面積 と姫鱒披到達時間浜墓の関 係をFi g. 8
にプロッ トした｡ グラフか らM
e s h
l.飼細 線( 41 0 0 〟m) ,Me s h
2 a .Me s h 2 b
の偶で起爆棉皮が 良いことが分かった｡
線爆発のメカニズムは複雑であ り,各銅 メ
ッシュバ ター ンの優劣を決める要因を採るのは困稚であるがロ ゴスキーコイルで計潤 した起糠寵洗伍は線爆発エネル ギーの一つの目安 となる｡そこで,各銅 メッシュの
最 部分及U,各種平行銅細線列の単位断面粧当たりの
電 社債 と爆8妓到達時間浜差について
Fi g . 9
にプロッ ト t)L
2q3U lTttLt E S)一
I L A I J t J
O P t r
t ) q J ) ] 0 J a 告 ∈ p l h P Y J O O
1 0 0 0 02 0 0 0 03 0 0 4 0 0 0 0 5 0 0 0
De t o T t AL c d8 r 払S ( nm
0lIF I g .
8At r iV a ld mej i t t e ro fd e t o n a t i bnhn t( S i r nu I ･
t a n e i t y)v s . d e t o n a t e da r e a
pp q q p
(s )
)q )
ItJ t J t r o き 0
7 3
P J
n O J 3
S r
召
P P ^ P
V
o loo20
030
04
0
05006
&0
0Lq)
Ct
mn
LI a J qO f
c r o s s s e c t i o n
nAF T g. 9 Ar r iV a lt i mel i t t e ro Ed e t o n a t i
o nf r o n t( S i mu 1 ‑ t a n e i t y) v s . c u r r e n t / a re ao Ec r o s
ss e c t i o n
した｡ここで,断面碑 とは電流の流れる爆免細線部分 の断面概の歳計であ り,銅メ
ッシュの場合
2
つのバス 林分に挟 まれたブリッジワイヤーの本掛 こブリッジワイヤーの断面我を掛 ナたものである｡Fi g .9
より, 各 社飼メッシュと平行飼細線 とで単位断面横当た りの電 流値 と糠井波到達時間訳差 との問に一定の関係があり.銅メッシ.1の場合単位断面横当たりの屯洗億が
400kA/mm 2
以上であれば爆轟液到達時( 8 7 E x p e t i me n t a l s e t t i p
P o wd c r P E T N T o c a p a c i t o r B A T I K
州 S. . takr e ‑ ｡. d lll u ｡ . 1 : mm
= ± ± 〒
I,psF i g.1 0( a ) Ex pe r ime nt a ls e t ‑ u pf org e n e r a t i o no f PETNs h e l l( ら) as t r e a kc a me r ar e c o r d
難である｡たとえI摺 度
0 . 6×1 0 3 kg/ m3
の' pETN
によ る爆藤波でPBX8 0 RU( RDX8 0 %. a c t i v eb i n d e r2 0 %)
杏 直接起爆 した場合PBX
中の入射圧力は約5 . 7 GPa
,起 爆務串距掛ま2 . 3 mm
と推測4)
され,十分な精度の爆 燕が得 られない可能性がある｡そこでより高い入射圧 力が得 られると期待 される飛期凝析乗法を用いること とし.Fi g .
ll( a )
に示す ような夷験装置を用いた飛期 枚加速実験を行った｡鋼メッシュMe s hl
による平面爆 8枚発生装置 にフライヤー( p o l ye t hy l e n et e r e pht ha ‑ l at e;PET :0. 2 6mm)
と.その下 にpol ymet hyl me t h a c r yl a t e( PMMA)
のステップを設置 しアルゴン ガスを封入 し.0 . 51 ‑3 . 0 mm
.の距離の飛期速度を計測 した｡飛粕板の厚 さ及び飛朔距離は円筒爆鮪実験へ応 用する際の条件を考慮 して決定 している｡ まずPETN
の平面爆轟液か ら伝播 した衝撃波がアルゴンガス中を 進行 し,ステップに到達すると発光する｡次に飛期枚 がアルゴンガス中を飛期 しステップに衝乗すると消光 する｡その時間差 をス トリーク撮影によって計測 し飛 朔板の飛期速度を求めることが出来る｡実験で得 られ たス トリーク写真 を
Fi g.l l( b)
に示す｡計測の結果約2 . 8 k m/
Sの飛期速度が達成 されていることが分かった｡この装置による飛朔叔衝乗法で
PBX
を起爆する場合入 射圧力は約1 0 BGPa
,起爆誘導庫掛 ま1 . 4 mm
と推測4 )
された｡鋼メッシュを用いた
PBX
起爆の税金園をFi g . 1 2
に示す｡ これをpBX
円筒殻 に適用すれば円情状収 束衝撃波発生装庇 となる｡F i g.11( a ) Exp e r ime n t a ls e t ‑ u pf orf l y e r
a c c e l e r a ‑ t i o ns ys t e m ( b )as t r e a kc a me r ar
e c o r d r l y c r
: Pl i T
用いて平面港藤波発生突放 を行い
,Me s hl
タイプ の銅 メッシュを用 いれば従来の平行銅細魚列と同 等の高糖度の平面起爆が達成 されることを碓寵 し た｡ また,糠鹿波到達時問浜差は単位断面横当たりの起爆租洗値 に依存 し
,4 0 0 kA/ mm 2
以上であ ればは乗用上十分な平面起爆が可能であることが 分かった｡次に,円冊状収束衝撃波発生兼任開発のための応用 東映を行い以下の括簿 を得た｡
( 1 ) PETN
円何奴の銅 メッシュによる一斉起爆央鹿 を 行い.円冊面起爆 にも応用で きることを確放 した｡(2)飼 メッシュを用いた平面爆藤波発生耗t削 こよる飛 期衣加速集験 を行い,厚 さ
0 . 2 6 mm
のPET
飛朔板 を2mmを皮飛期 させて2Bkm/S我虎 まで加速でき ることを確盈 した｡ これによって高性能爆薬であ るPBX
の一斉起爆 に応用で きると考えられる｡これらの結果か ら鋼 メッシュによる起掛
まP BX
を用 いた円怖状収束衝撃波発生装位 に利用でき,将来は平 面.円侍両.円錐面などの任意両起掛 こ応用できると 考えられる｡文 献
1 )T. Hi r o e .H. Ma t s u o .冗. Fu j i wa r a . S . Sa ka i . T. Ab e . M. Yo s h i d a . a n dS . Fu j i wa r a /S h o c kCo mp r e s s i o n o fCo nd e n s e dMa t t e r ･ 1 9 9 51e d s . S. C. Sc h mi dt . W. C. Ta o .P. 9 7 7( 1 9 9 6 ) .Ame r i c a nI n s t i t ut eo f Ph y si cs.
2 )T. Ab e .M. Yo s h i d a .T. Hi r o e . K. Fu j i wa raa n dH.
M
a t s u o . P 耽 . h LC o n eo nHi g h P r e s s u r e S de n c e a ndTe c h n o l o gy . 7 . 9 1 2 ( 1 9 9 8 )
3 )S ･ D･ Ro t h ma n .A･ M串y a n s . ‑ Sh o c kCo mpr e s s i o n o fCo n d e n s e dMa t t e r ‑1 9 9 7 ● . e d s . S . C. S c h mi d L D. P.Da nd e k a r , J . W. Fo r b e s .P. 7 9( 1 9 9 8 ) .Ame r i･
c a nI n s t i t u t eo fPh y s i c s .
4)安部尊之.青田正典.席江智幸.藤原和人 松尾 日出 男.村田健司.高橋勝彦.加蕃幸夫.
( 1 9 9 9 .
火薬学 会韓準希 中)5 )K. Ta n a k a . S . Fu j i wa r a .M. Ku s a k a b e . M. Yo s h i d a .
. Sh o c kWa v e si nCo n d e n s e dMa t t e r ' . e d i t e db y Y. M. Gupt a .P. 9 2 9( 1 9 8 5 ) .pl e num Pr e s s .Ne w Yo r
k6)席江智幸.松尾 日出男.卓原和人.書田正典.藤原修 三.官EEI政倍.酒井伸二.森野 剤.安部尊之.火薬 学会誌
57. 2 . 4 9 .( 1 9 9 6 )
●7 )Wi l l i a mG. Ch a c e /Ex p l o d i n gWi r e s ' . e d s . W. G.
Ch a c e .H. 冗.Mo o r e .Vo l . 1 .P. 7 .( 1 9 5 9 ) .Pl e n u m Pr e s s . Ne wYo r k
8 )Do b r a t z .L LNLEXPLOS ⅣEHANDBOOK･ P r o p ･ e r d e so fCh e m ic a l Ex p l o s i v e sa J I dEx p l o s i v e s i 血一 u l ant s ■ . J A打85. P. 9 ‑ 5 1 .( 1 9
85) . U. S . DEPART‑
MENTOFCOMMERCENa t i on a lTe c hni c a l l n f or ma t i o nS e r v i c e
9 )He r l a c h . " Expl o d i n gWi r e s ∴e d s .W. G.Ch a c e . HR. Mo o r e . Vo L 4 .P.
281.( 1 9 6 8 ) . Pl e m u mPr e s.
Ne wYo r k
K a y a k L J Ga k k a l s h LVo l .60.No .5.1 999 ‑m1‑
Devel opmentofL ar ge‑ ar easur f acedet onat orusi nganet chedcopper meshandi t sappl i cat i on
Taka yukiABE● ,Ma s a t a keYOSHI DA ● ● ,Te t s uyukiHI ROE● ● ● Ka z uhi t oFUJ I WARA…, Hi de o. MATSUO' ' '
A I ar ge ･ a r e as ur f a c edet ona t orha sbe ende ve l ope dus i ngane t c he dc oppe rme s ha nd p o wderpe nt a e r yt hr it o lt e t r ani t r at e( PETN) .Fi veki ndso fme s hpa t t e r nsw i
thz i gz agbr idge w
ir e sar eet c he df r o m c oppe r丘I m s he e t sa ndt hePETNpowde r sw it hs e ve r a lpa rt i c l es i 2 ; e S a
repr epa r e db yr e c r ys t a n i z at i o n. ThePETNc ha r ge di nt oas he l lo rb oxw it hva r i o usa r e ai s i ni t i a t e dw it he l e ct r ic a l l ye xpl ode dc oppe rme s ho rpar a ll e lc oppe rw ir e ･ r ows . an dt hege ne r ‑ a t e dde t onat i o nwa veha sbe ene va lu a t e dbyt hea rr iVa lt i mel i t t e robt a i ne df r om t hes t r e a k c a me r ar e c o r d .Thee xpe r i me nt a lr e s ul t si ndi c a t et ha tt hef la t t erdet ona t i onf r onti sge ne r a t ‑ e di nPETN
wi th 丘ner p a r t i c l es i z e . a ndt hee xpl o s i ono ft hes e l e c t e dme s hpa t t e m h a si ni t i a t e d t hePETN s ur hc es i mul t ane ous l y.a l mos tt hes amea st ha to ft hew ir e > r o ws .Mor e ove r .t he me s he xpl o s i o nt e chni queha sbe e na ppl i e dt oi ni da t eac yl i ndr ic alPETNs he l l .Thee xpe r i‑
me nt alr e s ul t si ndi c at et ha tt heme s hi m it ia do nt e c hno l o gyi sa ppl i c abl et opr odu c eo n e Ji me n‑
s i o na lc yl i ndr iC a li mpl odi n gde t on a t i o nbys i mul t ane ou ss ur hc ei ni t i a t i ono fc yl i ndr ic alPETN s he l lw it ha na xi a lI e ngt hl o ngen oug h.Fi na ll y. af lye ra c c e l e r a t i o ns ys t e m h a sb e e ne xa m ine d.
I tb e c o me skno wnt ha tt h ePETNde t o na do ni ni t i a t e dw it ht heme s he xp l os i onc a na c c e l e r a t e apo l yet hyl e net e r e pht ha l a t e( PET)Aye rupt o2 Bkm/ S .
(
