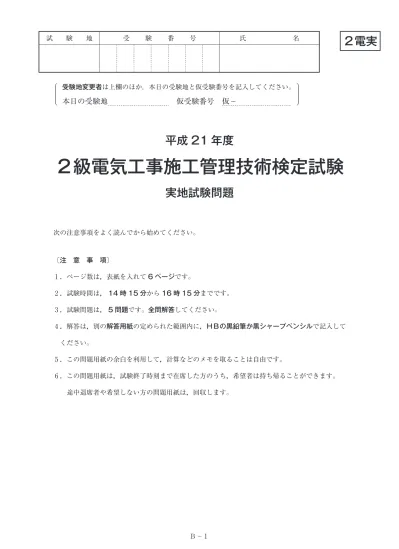

２電実
試 験 地 受 験 番 号 氏 名
受験地変更者は上欄のほか，本日の受験地と仮受験番号を記入してください｡
本日の受験地 仮受験番号 仮−
⎧ ⎜
⎜ ⎩
⎫ ⎜
⎜ ⎭
平成 21 年度
２級電気工事施工管理技術検定試験
実地試験問題
次の注意事項をよく読んでから始めてください。
〔注 意 事 項〕
唖ページ数は亜表紙を入れて
6 ページです。唖試験時間は亜
14 時 15 分から16 時 15 分までです。唖試験問題は亜
5 問題です。全問解答してください。唖解答は亜別の解答用紙の定められた範囲内に亜ＨＢの黒鉛筆か黒シャープペンシルで記入して
ください。
唖この問題用紙の余白を利用して亜計算などのメモを取ることは自由です。
唖この問題用紙は亜試験終了時刻まで在席した方のうち亜希望者は持ち帰ることができます。
途中退席者や希望しない方の問題用紙は亜回収します。
B − 1
問題 1唖あなたが経験した電気工事について亜次の問に答えなさい。
−
経験した工事について亜次の事項を記述しなさい。 1 工 事 名 2 工事場所 3 電気工事の概要 4 工 期 5 この電気工事でのあなたの立場 6 あなたが担当した業務の内容−
上記電気工事の現場において亜安全管理上あなたが留意した事項と理由を2 つあげ亜 それぞれについてあなたがとった対策又は処置を具体的に記述しなさい。問題 2唖次の問に答えなさい。
−
電気工事に関する次の語句の中から2 つを選び亜番号と語句を記入のうえ亜それぞれに ついて施工管理上留意すべき内容を亜具体的に2 つ記述しなさい。唖機器の搬入 唖材料の受入検査 唖工具の取扱い 唖照明器具の取付け 唖引込口の防水処理 唖低圧分岐回路の試験
B − 2
−
図に示す亜電気事業者から供給を受ける高圧受電設備の単線結線図において亜次の問に 答えなさい。 1 イに示す機器の名称又は略称を記入しなさい。 2 イに示す機器の機能を記述しなさい。B − 3
問題 3唖図に示すアロー形ネットワーク工程表について亜次の問に答えなさい。
ただし亜◯内の数字はイベント番号亜アルファベットは作業名亜日数は所要日数を示す。
1 クリティカルパスを亜◯1 → ◯2 → …… → ◯9 → ◯10 のようにイベント番号順で示しなさい。 2 作業Ｃの所要日数が日から日になった場合亜所要工期は何日か。B − 4
問題 4唖電気工事に関する次の用語の中から3 つを選び亜番号と用語を記入のうえ亜それぞれについて 技術的な内容を亜具体的に2 つ記述しなさい。
ただし亜技術的な内容とは亜施工上の留意点亜選定上の留意点亜定義亜動作原理亜発生原理亜 目的亜用途亜方式亜方法亜特徴亜対策などをいう。
唖接地抵抗試験 唖電気鉄道の帰線 唖架空地線 唖 Ｅリレー
唖ループコイル式車両感知器 唖サーモラベル(温度シール) 唖電球形蛍光ランプ 唖水力発電の水車
唖高周波同軸ケーブル
B − 5
問題 5唖
建設業法
亜労働安全衛生法
及び電気事業法に定める次の各法文において亜下線部の
語句のうち誤っている語句の番号をそれぞれ1 つあげ亜それに対する正しい語句を記入しなさい。− 建設業法
建設業者は亜建設工事の下請負人
◯1
から請求があったときは亜請負契約
◯2
が成立するまでの 間に亜建設工事の見積書
◯3
を提示しなければならない。
− 労働安全衛生法
事業者は亜政令で定める規模の事業場ごとに亜厚生労働省令で定めるところにより亜医師
のうちから産業医◯1
を選任し亜その者に労働者
◯2
の安全管理
◯3
その他の厚生労働省令で定める事項 を行わせなければならない。
− 電気事業法 経済産業大臣
◯1
は亜一般用電気工作物が経済産業省令で定める技術基準に適合していない と認めるときは亜その電気供給者
◯2
に対し亜その技術基準に適合するように一般用電気工作物 を修理し亜改造し亜若しくは移転し亜若しくはその使用を一時停止
◯3
すべきことを命じ亜又は その使用を制限することができる。
B − 6
