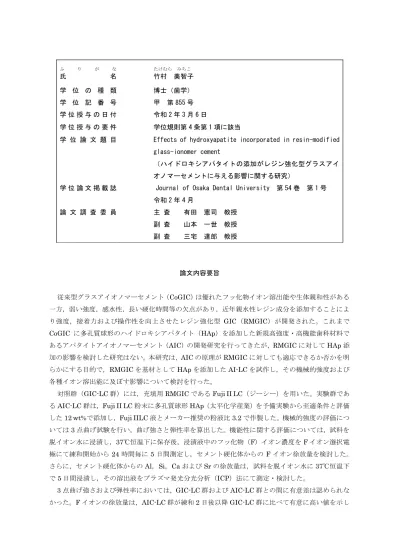

学 位 の 種 類 博士（歯学）

ふ り が な

氏 名

たけむら みちこ

竹村 美智子

学 位 の 種 類 博士（歯学）

学 位 記 番 号 甲 第 855 号 学 位 授 与 の 日 付 令和 2 年 3 月 6 日

学 位 授 与 の 要 件 学位規則第 4 条第 1 項に該当

学 位 論 文 題 目 Effects of hydroxyapatite incorporated in resin-modified glass-ionomer cement

（ハイドロキシアパタイトの添加がレジン強化型グラスアイ オノマーセメントに与える影響に関する研究）

学 位 論 文 掲 載 誌 Journal of Osaka Dental University 第 54 巻 第 1 号 令和 2 年 4 月

論 文 調 査 委 員 主 査 有田 憲司 教授 副 査 山本 一世 教授 副 査 三宅 達郎 教授

論文内容要旨

従来型グラスアイオノマーセメント（CoGIC）は優れたフッ化物イオン溶出能や生体親和性がある 一方，弱い強度，感水性，長い硬化時間等の欠点があり，近年親水性レジン成分を添加することによ り強度，接着力および操作性を向上させたレジン強化型

CoGIC

に多孔質球形のハイドロキシアパタイト（HAp）を添加した新規高強度・高機能歯科材料で

あるアパタイトアイオノマーセメント（AIC）の開発研究を行ってきたが，

に対して

添 加の影響を検討した研究はない。本研究は，

の原理が

に対しても適応できるか否かを明 らかにする目的で，RMGIC を基材として

を添加した

を試作し，その機械的強度および 各種イオン溶出能に及ぼす影響について検討を行った。

対照群（GIC-LC 群）には，充填用

である

る

群は，

粉末に多孔質球形

（太平化学産業）を予備実験から至適条件と評価 した

液とメーカー推奨の粉液比

で作製した。機械的強度の評価につ いては

点曲げ試験を行い，曲げ強さと弾性率を算出した。機能性に関する評価については，試料を 脱イオン水に浸漬し，37℃恒温下に保存後，浸漬液中のフッ化物（F）イオン濃度を

イオン選択電 極にて練和開始から

時間毎に

日間測定し，セメント硬化体からの

イオン徐放量を検討した。

さらに，セメント硬化体からの

および

の徐放量は，試料を脱イオン水に

で

日間浸漬し，その溶出液をプラズマ発光分光分析（ICP）法にて測定・検討した。

3

点曲げ強さおよび弾性率においては，

群および

群との間に有意差は認められな

かった。F イオンの徐放量は，AIC-LC 群が練和

日後以降

群に比べて有意に高い値を示し

た（

）。また，その他すべての測定元素の

日間徐放量においても，

群が

群 よりも有意に高い値を示した（

）。

以上の結果より，

に多孔質球形

を添加すると，曲げ強度は変化が生じないが，

イオ ンをはじめ各種イオン徐放量が増加することが示され，

においても

の原理が適合するこ とが実証された。したがって，多孔質球形

添加は，

の各種イオン徐放機能を向上させ，

齲蝕予防および再石灰化促進に寄与する可能性があると結論する

論文審査結果要旨

アパタイトアイオノマーセメント（

）は本来、従来型グラスアイオノマーセメント（

）に多 孔質球形ハイドロキシアパタイト（HAp）を添加し、GIC の強度と抗齲蝕機能を向上させた新規材料 である。

本論文は、HAp 添加により

の強度と機能が向上するという

の原理が、レジン強化型グラ スアイオノマーセメント（RMGIC）にも生じるか否かを検討するため、RMGIC に

を添加した 材料を作製し、その機械的強度および化学的特性への影響を評価したものである。

方法は、市販の充填用

の一種であるフジ

を用いて対照群（GIC-LC 群）とし、フジ

粉末の

重量％の割合で

粉末を添加し、フジ

液との粉液比は対照群と同じにして 作製した試作レジン強化型

を

群として、人工唾液に保存後の

点曲げ強さおよび弾性 率、ならびにフッ化物イオンおよびその他の微量元素（アルミニウム（Al）、ケイ素（Si）、カルシウム

（Ca）およびストロンチウム（Sr））の溶出能を測定することにより、両群の特性の比較を行っている。

その結果、3 点曲げ強さは、24 時間保存後は

群と

群との間に有意差は認めなかっ たが

群が高い傾向を示し、

日間保存後は両群とも

時間値より低く、しかも両者の

日値 はほぼ一致した値であるため、AIC-LC 群では有意差が生じた。また、弾性率は

時間値および

日 値に有意な差は無かった。これらの結果から、HAp 添加により少なくとも

の機械的強度は低 下しないことを明らかにしている。一方、

群からの脱イオン水へのフッ化物イオン、ならびに

および

の溶出量は、GIC-LC 群からの溶出量よりも有意に多いことを明らかにした。

これらの結果から、HAp の添加が

の強度の維持とフッ化物やその他のミネラルの溶出の向 上をもたらすことを示し、AIC-LC は高い抗齲蝕性を有する材料として臨床的に有用であるとの示唆 を与えている。

以上、これまで

に対する

の影響をみた研究はなく、今回 HAp の添加により

の機能的特性が向上することを証明した点において、本論文は博士（歯学）の学位を授与するに値する

と判定した。
