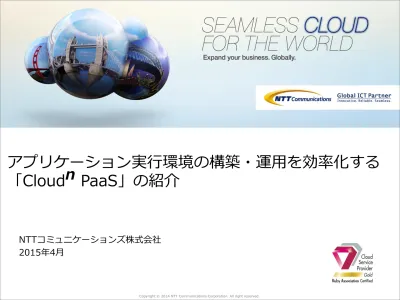

CloudｎPaaS提案書

(1)

NTTコミュニケーションズ株式会社 2015年4月

アプリケーション実行環境の構築・運用を効率化する

「Cloud

n

PaaS」の紹介

(2)

Agenda

① PaaS, Cloud Foundryと、

そのメリット

② Cloud

n

PaaS の紹介

・機能紹介

(3)

(4)

PaaS （Platform-as-a-Service）とは

ＮＷやＯＳだけでなく、ミドルウェアまで含めたアプリケーションの実行環境を提供するサービス ⇒利用者は、アプリケーション開発/運用に集中できる。 PaaS基盤 アプリケーション ① アプリケーション ② IaaS PaaS SaaS HW 仮想化基盤 OS ミドルウェア（APサーバ, DB等）

(5)

プロプライエタリ PaaS オープンPaaS

PaaS の種類

PaaSには、ベンダ独自型の「プロプライエタリPaaS」とオープンソースの「オープンPaaS」がある。

(6)

Cloud Foundryとは

Cloud Foundry Foundation が開発のガバナンスをしている オープンソースのPaaSソフトウェア

・ Pivotal, EMC, VMWare, IBM, HP, SAP, NTT等が参加

・ Apache 2.0ライセンス

１

マルチ言語, マルチサービス対応

・ Java, Ruby, Node等、複数の言語に対応

・ MySQL, PostgreSQL等、複数のサービスに対応

2

(7)

Cloud Foundryによる主なPaaS事業者

Cloud

n

PaaS (NTT Communications)

Bluemix (IBM)

Stackato (ActiveState)

appfog

Static.com

MoPaaS

Tier 3

Uhuru Software

(8)

Cloud Foundry Community

Commits and Contributors for source code on Github.com/cloudfoundry

• コミュニティ活動はどんどん活発になってきている。

(9)

1. OSをインストール＆設定 2. Apacheをインストール 3. PHPをインストール 4. mod_php等々設定 5. MySQLをインストール&設定 6. WordPressのインストール＆設定

IaaSを利用 Cloud Foundryを利用

1. WordPress を用意 2. PaaSにデプロイ作業時間が激減！様々なミドルウェアの設定が必要・・・たとえば、WordPressを構築するとき

(10)

Cloudn_{PaaSによる提供} Cloudn_{RDBによる提供} 複数のLB, APサーバによる分散環境を構築/保守する場合でも、 分散環境がクラウド基盤側で提供されるため、インフラSEが不要。 Cloudn PaaS による分散環境の構築/保守コストの削減 APサーバ APサーバ APサーバ LB DB

(11)

アプリケーションがダウンした場合、自動的に起動します ・切り替え時間は一般的なアプリケーションの場合、数十秒程度・スケールアウトもIaaSより高速！！ Cloud Foundry による可用性の向上サーバアプリサーバサーバ PaaS基盤 PaaS基盤 PaaS基盤 アプリアプリ ①アプリケーション がダウンした！ ②自動で起動

(12)

Cloud Foundry による運用保守費の削減 Cloud Foundryは、アプリケーションの起動を担保します ※アプリケーションが正常に起動していることは、保証対象外です。 PaaS 範囲お客様範囲 PaaSの場合 IaaSの場合 【PaaS】アプリケーションの起動までクラウド基盤の範囲 IaaS 範囲アプリケーションミドルウェア（APサーバ, DB等） OS 仮想化基盤 HW 【IaaS】仮想サーバの起動までクラウド基盤の範囲アプリケーション、ミドルウェアの起動はお客様責任

(13)

設備償却等 IaaSだけでは必ずしもコスト削減にはならない。 PaaSによる自動化の仕組みにより、本質的なコスト削減が可能。 オンプレミス・IaaS・PaaSのコストイメージインフラ/ ミドルウェア監視・運用アプリケーション監視・運用 IaaS料金インフラ/ ミドルウェア監視・運用アプリケーション監視・運用 PaaS料金 5 アプリケーション監視・運用 3 オンプレミス IaaS PaaS 4 4 4 3 4 4

(14)

(15)

Cloudnのサービスのラインナップ FLAT Type Compute LBA Auto Scaling Monitoring RDB File Storage PaaS Provisioning Compute Security Logging VPC Type OpenNW Compute LBA Auto Scaling Monitoring Compute Security VPC Type ClosedNW Compute 共通 _{Object Storage} DNS CDN 本稿説明範囲

(16)

Cloudn PaaS の特徴

国内DCによる、日本国内からの高速アクセス

3

Cloudn_{各種サービスとの連携}

Cloudn RDB, Compute, Object Storage等と高速接続

2

月額上限付き従量課金制を採用した、抜群のコストパフォーマンス

・ 1時間単位の分かりやすい従量課金・データ転送量は無料

4

Cloud Foundry を採用したオープンPaaS

オープンソースの Cloud Foundry を採用。

アプリケーションのポータビリティを確保するオープンPaaSを推進。

1

(17)

Cloudn システム構成イメージ NW機器 Object Storage インターネット AP開発者・保守者エンドユーザ各Cloudn サービスとの連携により最適なシステム運用環境を実現 PaaS _RDB お客様 アプリケーション 高速接続 Built-In サービス Compute Cloudn RDB, ObjectStorageで対応できない要件の場合 Compute上に独自構築し、PaaSと高速接続できます。 AP

(18)

Cloudn PaaSにおける提供機能一覧分類機能基本機能 ①アプリケーション実行環境 ②Multi-AvailabiltyZone ③ログ管理 ④開発用Built-In サービス ⑥ジョブスケジューラ ⑤API ⑥Buildpack対応オプション機能 SSL ログ監視

(19)

AP AP スケールアップ (メモリ追加) 提供機能① アプリケーション実行環境 AP AP AP スケールアウト (インスタンス追加) ◆ NW機器、ミドルウェア等は全て自動設定。すぐにアプリケーションを実行 ◆ アプリケーション実行後のスケールアウト、スケールアップが簡単言語環境

Java 【JRE】Oracle Java 7, Oracle Java 8

【Webアプリケーションサーバ】 Tomcat 7 【フレームワーク】 Spring, Play, Grails

Ruby 【バージョン】 1.8.7, 1.9.3, 2.0.0, 2.1.0, 2.1.1, 2.1.2, 2.1.3, 2.1.4, 2.1.5, 2.2.0

【フレームワーク】 Rails3, Rails4, Sinatra, Rack 【対応言語・環境】

(20)

Cloudn PaaS Cloudn_{PaaSでは、物理的に離れた拠点でMulti-AZを実現しています。} 複数インスタンスを指定してアプリケーションをデプロイすると、異なるアベイラビリティゾーンへ配置します。アプリケーションを任意のゾーンへ配置することも可能です。 Zone A ( jp-e1a ) AP AP Zone B ( jp-e1b ) AP AP 1つのアプリケーションを 4インスタンスでデプロイ提供機能② Multi-AvailabilityZone

(21)

提供機能③ ログ管理

アプリケーションログを一元管理し、コントロールパネル, APIを通じて検索可能です。

(22)

開発用Built-In サービス開発用にすぐに使えるDBを無償で提供提供機能④ 開発用Built-In サービス No 種別 使用可能容量 区分 1 MySQL 5.5 10MBまで無償 2 PostgreSQL 9.2 10MBまで無償【提供DB】 AP PostgreSQL ※ シングル構成となり、故障発生時にはサービス断時間が発生します。また、故障時におけるデータの回復保証はありません。

(23)

提供機能⑤ ジョブスケジューラ任意の周期にて以下の内容を実行できる機能です。・指定したコマンド・特定URLへのHTTPリクエスト Webコンソールの設定画面 Cronの記法で周期を指定

(24)

提供機能⑥ API 以下のAPIを利用可能です。

① Cloud Foundry のAPI

⇒Cloud Foundry APIを使用する各種ツールが利用可能。（CLI, Eclipse プラグイン, Android用AP等)

② ログ機能に関するAPI

(25)

提供機能⑦ Buildpack Buildpackとは・アプリのデプロイをするときの手順をスクリプトで記述したもの・Buildpackを利用することにより、標準では対応していない言語やランタイムを利用可能・コミュニティによって、色々なBuildpackが公開されている

$ cf push sampleapp –b https://github.com/cloudfoundry/buildpack-go

(26)

オプション機能ＳＳＬお客様が取得した証明書によるＳＳＬを利用可能。ログ監視アプリケーションが出力するログについて、対象ログ、監視キーワード、通知先メールアドレスを登録しておくことで、ログ監視が可能。対象のログに指定されたキーワードが出力された際、メール通知。ログ監視設定画面

(27)

Cloudn PaaS によるパッチ運用稼働の削減 Cloudn_{PaaSにおけるパッチ運用は、自動/手動を任意に選べます。} (1)自動アップデートを利用する場合 OS・ミドルウェアに対して、弊社が必要と判断したパッチが自動で適用されます。パッチ適用は、原則としてメンテナンスタイム(水曜日夜23時~翌8時)にて行われますが、アプリケーションが再起動されるためダウンタイムが発生します。

(28)

STEP1 メール周知を受けた後、アプリケーションを再度デプロイしてテストを行います。 STEP2 テスト完了後、アクセスを切り替え、旧アプリケーションを停止します。 Cloudn_PaaS アプリケーション① (運用中) アプリケーション② (パッチ適用環境でのテスト用) エンドユーザ保守運用者 Cloudn_PaaS アプリケーション①(停止) アプリケーション② (運用中) エンドユーザ保守運用者 Cloudn PaaS によるパッチ運用稼働の削減 (2)手動で運用する場合 再度デプロイ

(29)

Cloudn PaaSで動作容易なアプリケーション条件 ① Cloudn PaaSが対応している言語/フレームワークを利用している (※1) ② 必要なライブラリがCloudn_{PaaSでサポートしている}_(※１) ③ HTTP(s)以外のプロトコルを使用していない(※２) ④ 負荷分散方式として、ラウンドロビンで対応可能 ⑤ アプリケーションインスタンス同士が通信をしない ⑥ ローカルディスクに永続データを書き込まない (※３) ※１任意のフレームワーク、ライブラリを buildpackにて利用可能 ※２ WebSocketは対応 ※３永続データの保存は RDB、Objectstorageを推奨

(30)

提供価格 (税抜) オプション インスタンス基本料金 メモリ容量従量課金(/時) 月額上限料金 128MB 1.0円 500円 256MB 2.0円 1,000円 512MB 3.8円 1,900円 1GB 7.6円 3,800円 2GB 15.2円 7,600円 4GB 28.8円 14,400円項目月額料金 SSLオプション(1証明書毎に) _2,000円ログ監視オプション(10監視条件毎に) _1,000円

(31)

事例① APコミュニケーションズ様(1/2) APコミュニケーションズ様では、自社のSaaSサービスや SI案件にてCloudn PaaSを利用。 iOS/Android向け O2Oインバウンド顧客向け街アプリV2 勤怠管理システム安録 Cloudn PaaSを利用したサービス例 iPad向けペーパーレスソリューション PrinPad

(32)

事例① APコミュニケーションズ様(2/2) 標準的な構成

・Cloudn_{PaaS（512MB、2インスタンス）}

・Cloudn_{RDB（2vCPU、100GB）Multi-AZ}

・Cloudn_{Object Storage 1TB}

PaaS 2インスタンス RDB Multi-AZ (100GB) Object Storage (1TB) 3,800円/月 19,000円/月 8,600円/月 合計 31,400円/月 (税抜)

(33)

Cloudn インフラ（ＮＷ, 物理サーバ, ファシリティ） Accel-Mart 実行環境・BPM/ワークフロー・ルールエンジン・多次元DB Compute お客様構築範囲 Cloudn 提供範囲 Accel-Mart 開発環境・画面デザイナ・BPM/ワークフローデザイナ・外部連携ツール, etc アプリケーションサーバ（Resin + Java実行環境）ＰａａＳ（AP実行環境 Cloud Foundry）

Accel-Mart アプリケーション・グループウェア・文書管理・経費精算, etc Accel-Mart ポータル・デプロイ・バックアップリストア・ログ閲覧/DL

intra-mart Accel Platform (基盤機能)

イントラマート社は、新クラウドサービス「Accel-Mart」をCloudn_{上で開始。}

Cloudn_{PaaSの機能を使用し、オートスケールアウト、ログ一元管理を実現。}

(34)

Cloudn _PaaS Accel-Mart アプリケーション Cloudn _Compute Cassandra エンドユーザ Accel Mart ポータル PostgreSQL LB等インターネット Accel-Mart 保守担当 BizXaaS 監視基盤 (NTTデータ社) ログ基盤システム構成概要・アプリケーションはCloudn PaaSを利用。・ＤＢは Compute上にPostgreSQL, Cassandraを自社構築。事例② NTTデータイントラマート様 (2/2)

(35)

クラウド・エヌ・インフォーメーションサイト

より詳しくはクラウド・エヌ・インフォーメーションサイトをご覧ください。
