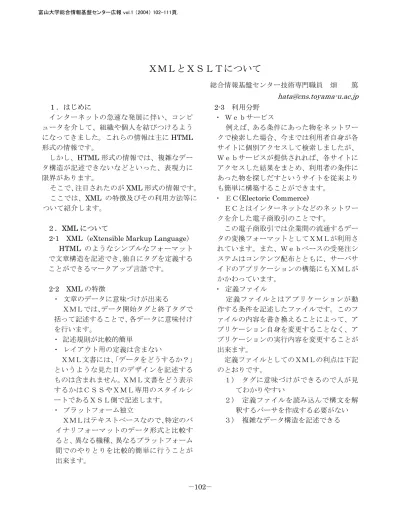

ＸＭＬとＸＳＬＴについて

総合情報基盤センター技術専門職員畑篤 hata@cns.toyama-u.ac.jp １．はじめにインターネットの急速な発展に伴い、コンピュータを介して、組織や個人を結びつけるようになってきました。これらの情報は主にHTML 形式の情報です。しかし、HTML 形式の情報では、複雑なデータ構造が記述できないなどといった、表現力に限界があります。そこで、注目されたのがXML 形式の情報です。ここでは、XML の特徴及びその利用方法等について紹介します。２．XML について

2-1 XML（eXtensible Markup Language） HTML のようなシンプルなフォーマットで文章構造を記述でき、独自にタグを定義することができるマークアップ言語です。 2-2 XML の特徴・文章のデータに意味づけが出来るＸＭＬでは、データ開始タグと終了タグで括って記述することで、各データに意味付けを行います。・記述規則が比較的簡単・レイアウト用の定義は含まないＸＭＬ文書には、「データをどうするか？」というような見た目のデザインを記述するものは含まれません。ＸＭＬ文書をどう表示するかはＣＳＳやＸＭＬ専用のスタイルシートであるＸＳＬ側で記述します。・プラットフォーム独立ＸＭＬはテキストベースなので、特定のバイナリフォーマットのデータ形式と比較す 2-3 利用分野・Ｗｅｂサービス例えば、ある条件にあった物をネットワークで検索した場合、今までは利用者自身が各サイトに個別アクセスして検索しましたが、Ｗｅｂサービスが提供されれば、各サイトにアクセスした結果をまとめ、利用者の条件にあった物を探しだすというサイトを従来よりも簡単に構築することができます。・ＥＣ(Electoric Commerce) ＥＣとはインターネットなどのネットワークを介した電子商取引のことです。この電子商取引では企業間の流通するデータの変換フォーマットとしてＸＭＬが利用されています。また、Ｗｅｂベースの受発注システムはコンテンツ配布とともに、サーバサイドのアプリケーションの構築にもＸＭＬがかかわっています。・定義ファイル定義ファイルとはアプリケーションが動作する条件を記述したファイルです。このファイルの内容を書き換えることによって、アプリケーション自身を変更することなく、アプリケーションの実行内容を変更することが出来ます。定義ファイルとしてのＸＭＬの利点は下記のとおりです。１）タグに意味づけができるので人が見てわかりやすい２）定義ファイルを読み込んで構文を解釈するパーサを作成する必要がない３）複雑なデータ構造を記述できる

(2)

３．XML の記述 3-1 XML の記述の決まり ① XML 文章であることを宣言する ② 文字コードを指定する ③ すべての要素には、終了タグを書く ④ すべての要素は正しく入れ子にする ⑤ XML 文章には、1 つのルート要素を書く ⑥ 指定した文字コードで保存する ⑦ 大文字、小文字を区別する ⑧ 属性値は、二重引用符で挟むタグの記述例要素 <title>ＸＭＬの記述</title> 入れ子構造の例 <要素 a> <要素 b> <要素 c> ････････ </要素 c> </要素 b> <要素 d> ････････ </要素 d> <要素 a> 3-2 XML の記述例 <?xml version="1.0" encoding="Shift_JIS"?> <data> <mail> <code>9300221</code> <addres>中新川郡立山町前沢 2440</addres> </mail> <mail> <code>9300282</code> <addres>中新川郡舟橋村仏生寺 55</addres> </mail> <mail> <code>9300353</code> <addres>中新川郡上市町法音寺 1</addres> </mail> <mail> <code>9301312</code> <addres>上新川郡大山町上滝 523</addres> </mail> <mail> <code>9302105</code> <addres>婦負郡山田村湯 780</addres> </mail> <mail> <code>9320057</code> <addres>小矢部市本町 1-1</addres> ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ </data> （開始タブ）タブ（終了タブ）内容要素名要素c 要素 b 要素d 要素a

(3)

3-3 XML の Web 表示記述したXML を Web ページで表示すると図１のように表示されます。図１のように、XML だけでは Web で表示した際には、XML で記述したとおりにしか表示されません。レイアウト表示する場合は XSL と CSS を使って表示させます。また、Microsoft Excel2002 以降では XML 形式データを読み込４．XSL を使って Web ページの表示の仕方 XSL（eXtensible Stylesheet Language）はＸＭＬ文書からのデータを取り出し，レイアウト処理を行います。

XSL を使って Web ページを表示する場合、 XML 文書と XSL を関連付ける必要があります。 XML の内容文を記述する前に、

“<?xml-stylesheet type=”text/xsl” href=”使用するXSL のファイル名”?>”を追加します。 XSL の記述内容例については、”sample.xsl” リストを用いて紹介します。 4-1 sample.htm ソース <?xml version="1.0" encoding="Shift_JIS"?> <xsl:stylesheet 図１ＸＭＬのWeb での表示図２ Excel2002 での XML 文書の読み込み ①

(4)

<html lang="ja"> <head> <title>sample</title> <style type="text/css"> table{border:solid 1pt black;} th{border:solid 1pt black;padding:10;} td{border:solid 1pt black;padding:10;} </style> </head> <body> <div> <xsl:apply-templates select="data" /> </div> </body> </html> </xsl:template> <xsl:template match="data"> <table> <tr><th>郵便番号</th><th>市町</th></tr> <xsl:for-each select="mail"> <tr><td><xsl:value-of select="code"/> </td> <td><xsl:value-of select="addres" /> </td></tr> </xsl:for-each> </table> </xsl:template> </xsl:stylesheet> 4-2 sample.xsl ソースの説明 ① XML 文章の宣言と文字コードの指定 ② XSL のルート要素と名前空間の明記 ①，②は XSL ファイルを記述するための決まりごと ③ ルートノード(/)にマッチしたときのテンプレートルールの定義 ※ テンプレートルール XML 文書をどのように変換させるかといった処理内容 ④ 次に処理する要素の指定（”data”要素を指定） ⑤ 要素名が”data”であるときのテンプレートルールの定義（処理） ⑥ select 属性で指定した式で選択した要素名がある間繰り返し処理を行う（”mail”要素名がある間処理を繰り返す） ⑦ 要素名が”code”のとき”code”の要素内容を取り出す ⑧ 要素名が"addres"のとき"addres"の要素内容を取り出す ④ ⑤ ⑥ ⑦ ⑧ 図３ XSL を利用しての Web 表示

(5)

５．XML と XSLT を使ってのデータ処理 5-1 XSLT(XSL Transformations) 任意の XML 文書を読み込んで、それを加工して出力することができます。出力方法は XML 文書とは限らず、プレーンテキストや HTML を出力することができます。ここでは、XML と XSLT を使ってのデータ処理例として、郵便番号から市町村役所住所の抽出または、市町村役所住所から郵便番号を抽出する例を使って紹介します。 mail.htm を実行すると、mail.xml が mail.xsl で変換されて表示されます。以下に mail.htm と mail.xsl ソースを紹介します。 5-2 mail.htm ソース <html lang="ja"> <head> <title>郵便番号検索</title> <script type="text/VBScript"> <!-- option explicit dim useridData,luser,n,itemData dim stylesheet,fileValue dim variableNode,xmldoc,htmlData,chikan n = 1 sub rclick(n)

if n =1 then itemData="1" else itemData="2" end sub sub useridGo() useridData=myForm.setUSER.value if len(useridData)<=0 then msgbox "郵便番号または市町村名を入力してください" myForm.setUSER.value="" HTML mail.htm XML mail.xml XSL mail.xsl 変換結果 ① ②

(6)

stylesheet.async=false fileValue=stylesheet.load("mail.xsl") if fileValue=true then set variableNode=stylesheet.selectNodes("//xsl:variable") variableNode(0).text=useridData luser=len(useridData) variableNode(1).text=luser variableNode(2).text=itemData set xmldoc=createObject("MSXML2.DOMdocument") xmldoc.async=false xmldoc.load("mail.xml") htmlData=xmldoc.transformNode(stylesheet) chikan=replace(htmlData,"UTF-16","Shift_JIS") htmlData=chikan document.write(htmlData) else exit sub end if end if end sub --> </script> <style type="text/css">  </style> </head> <body> ③ ④ ⑤ ⑥

(7)

<h1>郵便番号検索</h1> <div>

<input type="radio" name="item" onclick="rclick(1)" checked>郵便番号検索 <input type="radio" name="item" onclick="rclick(2)">市町村検索

<label>検索：</label><input type="text" size="10" name="setUSER"> <button onClick="useridGo()">検索実行</button> </form> </div> </body> </html> 5-3 mail.htm ソースの説明 ① 郵便番号から所在地検索する場合は、 itemData に１，所在地からの郵便番号を検索する場合は、itemData に２を格納 ② 入力ボックスにデータが未入力であれば、メッセージを表示 ③ DOM オブジェクトを生成し、load メソッドを使ってXSL ファイル（mail.xsl）の読み込み ④ DOM の selectNode メソッドを使って、 XSL ファイル中の xsl:variable 要素の内容を変数variableNod に格納。（検索内容，入力した文字数，検索条件をvariableNod に格納） ⑤ Load メソッドを使って、XML ファイル（mail.xml）を読み込む ⑥XML ファイルを XSL ファイルで変換した結果を表示

※ DOM（Document Object Model）

DOM は、文書へのアクセス方法を定義するもので、ノードを作成したり、ノードアクセスして内容を抽出することを可能にする

5-4 XSL ソース

<?xml version="1.0" encoding="Shift_JIS"?>

<xsl:stylesheet xmlns:xsl="http://www.w3.org/1999/XSL/Transform" version="1.0"> <xsl:output method="html" version="4.01" encoding="Shift_JIS" indent="yes" /> <xsl:variable name="CODE">test</xsl:variable>

<xsl:variable name="LCode">0</xsl:variable>

(8)

<title>郵便番号<xsl:value-of select="$CODE" />を検索する</title> <style type="text/css"> table{border:solid 1pt black;} th{border:solid 1pt black;padding:10;} td{border:solid 1pt black;padding:10;} </style> </head> <body> <div> <h1>郵便番号検索</h1> <h2><xsl:value-of select="$CODE" />を検索します</h2> <xsl:apply-templates select="data" /> <h6></h6> <a href="mail.htm">戻る</a> </div> </body> </html> </xsl:template> <xsl:template match="data"> <xsl:choose>

<xsl:when test ="$Item=$CHK">

<xsl:variable name="codeCount" select="count(mail[substring(addres,1,$LCode) =$CODE])" /> <h3><xsl:value-of select="$CODE" />に該当する郵便番号は <xsl:value-of select="$codeCount" />件です。</h3> <table> <tr><th>郵便番号</th><th>市町村名</th></tr> <xsl:for-each select="mail">

<xsl:if test="substring(addres,1,$LCode)= $CODE"> <tr><td><xsl:value-of select="code" /></td> <td><xsl:value-of select="addres" /></td></tr> </xsl:if> </xsl:for-each> </table> </xsl:when> ② ③ ④

(9)

<xsl:otherwise> <xsl:variablename="codeCount" select="count(mail[substring(code,1,$LCode)= $CODE])" /> <h3><xsl:value-of select="$CODE"/>に該当する市町村は <xsl:value-of select="$codeCount" />件です。</h3> <table> <tr><th>郵便番号</th><th>市町村名</th></tr> <xsl:for-each select="mail">

<xsl:if test="substring(code,1,$LCode)= $CODE"> <tr><td><xsl:value-of select="code" /></td> <td><xsl:value-of select="addres" /></td></tr> </xsl:if> </xsl:for-each> </table> </xsl:otherwise> </xsl:choose> </xsl:template> </xsl:stylesheet> 5-5 mail.xsl ソースの説明 ① XSLT の xsl:variable 要素を使って、変数 CODE，LCode，Item，CHK を宣言し、CHK 以外の変数に仮の値を格納 ② Item が 2 の場合、所在地での検索処理， 1 の場合、郵便番号での検索処理 ③ xsl:variable 要素で変数 codeCount を宣言 select 属性で一致した要素の数を codeCount に代入 ④ addres 要素または、code 要素で、前方から入力した文字数分が一致した場合、一致した項目内用を表形式で表示 ② ③ ④

(10)

６．おわりに以上のようにXML はプラットフォームに関係なくデータのやり取りができます。それゆえに、 Web クライアントを利用し、複数の異なるデータベースの情報を組み合わせることができます。またXSL や XSLT を利用することで、各々の利用者に応じて異なるビューで表示することや、利用者のニーズに応じた情報検索ならびに、情報をフィルタリングすることもできます。参考図書 XML＋XSLT 実用スーパーサンプル集 CQ 出版社 Windows で学ぶ XML 技術評論社図５郵便番号での所在地検索図６郵便番号で所在地の検索表示例図７所在地での郵便番号検索図８所在地での郵便番号検索表示例
