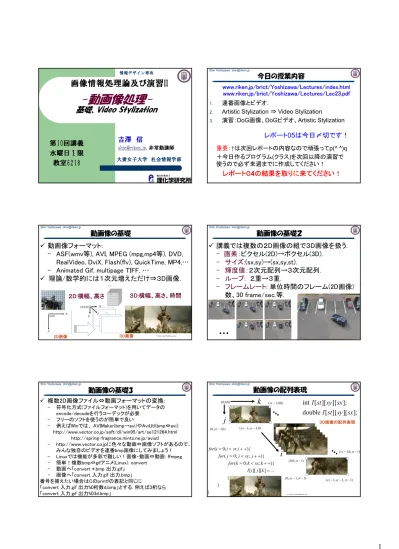

Microsoft PowerPoint - Lec23 [互換モード]

(1)

吉澤信

[email protected], 非常勤講師大妻女子大学社会情報学部

画像情報処理論及び演習II

第10回講義

水曜日１限

教室6218

情報デザイン専攻

-動画像処理-基礎、Video Stylization

Shin Yoshizawa: [email protected]

今日の授業内容

1. 連番画像とビデオ.

2. Artistic Stylization ⇒ Video Stylization

3. 演習：DoG画像、DoGビデオ、Artistic Stylization www.riken.jp/brict/Yoshizawa/Lectures/index.html www.riken.jp/brict/Yoshizawa/Lectures/Lec23.pdf 重要：↑は次回レポートの内容なので頑張ってp(^ ^)q ＋今日作るプログラム(クラス)を次回以降の演習で使うので必ず来週までに作成してください！

レポート

05は今日〆切です！

レポート０

4の結果を取りに来てください！

動画像の基礎

 動画像フォーマット:

- ASF(wmv等), AVI, MPEG (mpg,mp4等), DVD,

RealVideo, DviX, Flash(flv), QuickTime, MP4,…

- Animated Gif, multipage TIFF, …

 理論/数学的には１次元増えただけ⇒３D画像.

2D画像３D画像

３D:横幅、高さ、時間２D:横幅、高さ

動画像の基礎２

 講義では複数の２D画像の組で３D画像を扱う.

- 画素

：ピクセル(2D)→ボクセル(3D).

- サイズ

:(sx,sy)→(sx,sy,st).

- 輝度値

：２次元配列→３次元配列.

- ループ

: ２重→３重.

- フレームレート

: 単位時間のフレーム(2D画像)

数、30 frame/sec.等.

…

動画像の基礎3

 複数2D画像ファイル⇔動画フォーマットの変換: - 符号化方式(ファイルフォーマット)を用いてデータの encode/decodeを行うコーデックが必要. - フリーのソフトを使うのが簡単で良い. - 例えばWinでは、 AVIMaker(bmp→avi)やAviUtl(bmp⇔avi): http://www.vector.co.jp/soft/dl/win95/art/se121264.html http://spring-fragrance.mints.ne.jp/aviutl - http://www.vector.co.jpに色々な動画⇔画像ソフトがあるので、みんな独自のビデオを連番bmp画像にしてみましょう！ - Linuxでは機能が多彩で難しい！画像・動画⇔動画: ffmpeg - 簡単！複数bmp⇔gifアニメ(Linux): convert - 動画へ「convert *.bmp 出力.gif」 - 画像へ「convert 入力.gif 出力.bmp」番号を揃えたい場合はCのprintfの表記と同じに「convert 入力.gif 出力%0桁数d.bmp」とする. 例えば3桁なら「convert 入力.gif 出力%03d.bmp」

動画像の配列表現

]; ][ ][ [ double ]; ][ ][ [ int sx sy st I sx sy st I

k

j

} } } ... ] ][ ][ [ ){ ; ; 0 ( ){ ; ; 0 ( ){ ; ; 0 (              k j i I k sx k k for j sy j j for i st i i for ) 0 , 0 , 1 (sx ) 0 , 1 , 1 (sx sy ) 0 , 1 , 0 ( sy ３D画像の配列表現

i

) 1 , 1 , 1 (sx sy st ) 1 , 1 , 0 ( sy st ) 1 , 0 , 1 (sx st ) 1 , 0 , 0 ( st ) 0 , 0 , 0 (

(2)

動画像の数式表現

) , , (x y t I z zI(x), x(x,y,t)

輝度値の数式表現：

高次元の高さ関数

又はカラー画像：z I(x,y,t)(R(x,y,t),G(x,y,t),B(x,y,t)) 又は zI(x)(R(x),G(x),B(x)), x(x,y,t)

Image３Dクラスの使い方

 使い方は今まで使ってきたSimpleImage.hのImage

クラスとほぼ同じで、一次元増えただけ.

Image3D* 変数名 = new Image3D();

か

Image3D* 変数名 = new Image3D(サイズ);

例えば横500×縦256の画像が120枚あった場合に

3D画像を

Image3D *AAA = new Image3D(500,256,120);とし

for(int i=0;i<AAA->st;i++)

for(int j=0;j<AAA->sy;j++)

for(int k=0;k<AAA->sx;k++)AAA->img[i][j][k]で

輝度値を参照する. カラーの場合は三つのImage3D

使い終わったらdelete AAA;を忘れずに!

復習

：Artistic Stylization

©J.Collomosse1 and J. Kyprianidis, EG’11.



アーティストの様式を疑似的に再現して実画像を

生成・編集する事: NPR/計算Photographyの分野.

Artistic Video Stylization



２Dの基本フレームワークを3D化してみよう！

エッジ保存平滑化→エッジ抽出→ポスター化(多値化、量子化)→合成.

スタイル化

２Dの基本フレームワーク

入力平滑化画像エッジ画像出力Stylized画像色相Hの多値化& 明度Vの強調 HSV量子化画像 RGB量子化画像 DoG Bilateral フィルタの繰り返し RGB の多値化ポスター化エッジ抽出

復習

：DoG

©wikipedia

)

2 exp(

2

1 )

,

(

₂ 2 ₂ 2







x

y

x

y

g







 DoG

: Difference of Gaussian.

)

,

(

)

,

(

)

,

(

,

x

y

g

x

y

g

x

y

DoG

__K



_



_K_

(3)

DoG２

 DoG

と入力画像の

畳み込みが負

の領域=エッジ:

, 5 . 0   K2 K3 K4 K5 , 0 . 1   K2 K3 K4 K5

復習

：Bilateralフィルタとは？

Input Bilateral Filter Gaussian Filter ) ( ) ) ( ) ( ( ) , (xy g Ix I y g xy Z h , ) , ( / ) ( ) , ( ) ( new



 xy y y xy y x Z I d Z d I

Spatial-Tonal Normalized Convolution:

) ( ) , (xy g xy Z . ) ( 2 2 a r ar e g   _{Intensity (Tonal)}

Kernel Spatial _Kernel

エッジ特徴を保存する！

Bilateralフィルタの繰り返し適用

入力１回２回３回 1 . 0 , 0 . 25   h  ×輝度値の標準偏差

 エッジ保存平滑フィルタを繰り返し適用するとエッ

ジに沿った領域が断片化される(領域抽出効果):

) ( ) ) ( ) ( ( ) , (xy g IxIy g xy Z h ₍₎ 2_. 2 a r a r e g   , ) , ( / ) ( ) , ( ) ( new



 xy y y xy y x Z I d Z d I

DoG+Bilateralフィルタ

, 5 . 0   K2 K3 K4 K5

 Bilateralフィルタを繰り返し適用後にDoGを適用:

上：入力画像にDoG: 下：Bilateralフィルタ３回適用後にDoG:

DoG+Bilateralフィルタ

, 5 . 0   K2 K3 K4 K5

 Bilateralフィルタ後の画像と合成すると…

上：入力画像にDoG: 下：Bilateralフィルタ３回適用後にDoG:

ポスター化

 多値化で量子化する事でポスター化:

- RGB毎に多値化すると色が混ざる.

- HSV空間の色相(H)で多値化し明度(V)を強調.

(4)

ポスター化２

 HSV空間の色相(H)で多値化し明度(V)を強調.

色相を16段階の値へ量子化+明度を強調.

ポスター化3

 HSV空間の色相(H)で多値化し明度(V)を強調.

色相を16段階の値へ量子化+明度を強調 +RGB毎に４段階に多値化. RGB毎の混色で鏡面的効果を演出.

今週はVideoへのDoG拡張

入力平滑化画像エッジ画像出力Stylized画像色相Hの多値化& 明度Vの強調 HSV量子化画像 RGB量子化画像 DoG Bilateral フィルタの繰り返し RGB の多値化ポスター化エッジ抽出

今日

来週

最終的にEx15.zipの Style.cxxのビデオへの拡張を作成.

DoGの３D拡張

)

2

2 exp(

2

1

2

1 )

,

(

₂ 2 ₂2 2₂ ,

_h

t

y

x

h

t

y

x

g

_h

















 そのままの拡張は時空間エッジになるので

Artistic Stylizationでは工夫が必要:

- 注意点：時間方向のパラメータhは空間と分けなければダメ、時間方向の畳み込み半径も同様.

)

,

(

)

,

(

)

,

(

_, _, , ,

x

y

t

g

x

y

t

g

x

y

t

DoG

__K_h



__h



_K__Kh

DoGの３D拡張2

DoGの３D拡張3

ストーリー展開の描写はOKだが単純に重ねるとあまり良くない.

(5)

DoGの３D拡張4

 2D空間DoGを時間方向に平滑化し、残像効果：

- 注意点：レポートでは講義で紹介した時間方向の拡張の仕方以外でもデザインしてOK. ) 2 exp( 2 1 ) , ( ₂ 2 2 2 _   y x y x g   

))

,

(

)

,

(

)(

(

)

,

(

, ,

x

y

t

g

t

g

x

y

g

x

y

DoG

__K_h



_h _



_K_      _  2 2 2 exp 2 1 ) ( h t h t gh 

DoGの３D拡張５

DoGの３D拡張６

DoGの３D拡張７

 レポートでは時間方向拡張の仕方をデザインしてOK. ただし狙ったデザインの目的と使った数式を明記する事.  パラメータの調節が必要.

演習:DoG画像、DoGビデオ

www.riken.jp/brict/Yoshizawa/Lectures/index.html www.riken.jp/brict/Yoshizawa/Lectures/Lec23.pdf

www.riken.jp/brict/Yoshizawa/Lectures/Ex15.zip

1.

Ex15内のプログラムを動かしてみる.

2.

DoGビデオプログラムの作成.

演習:Ex23-1

 Ex15.zip内でmakeでコンパイルし、testVideoIO.cxx、 DoGEdge.cxx、DoGEdge2.cxx、Style.cxxを動かしてみる.  連番画像の入出力: VideoIO.h

void OpenVideo(char *入力フォルダー名, Image3D *R, Image3D *G, Image3D *B, int *sx, int *sy, int *st); void SaveVideo(char *出力フォルダー名, char * 出力ファイル名, Image3D *R, Image3D *G, Image3D *B);  DoGEdge.cxx: DoGによるエッジ画像の作成: 引数３. ./DoGEdge 畳み込み半径(int) DoG標準偏差(double) DoGバンド幅(double) 「./DoGEdge lena.bmp ex22_1_1.bmp 10 0.5 2」、「./DoGEdge lena.bmp ex22_1_2.bmp 10 0.5 3」、「./DoGEdge lena.bmp ex22_1_3.bmp 10 0.5 4」、

(6)

演習:Ex23-1

 DoGEdge2.cxx: DoGエッジと元画像の合成(引数3, DoGEdgeと同じ): DoGEdgeと同じパラメータで出力ファイル名を変えて実行してみましょう！

 Style.cxx: Artistic Stylization画像の作成(引数11). ./Style 畳み込み半径(int) DoG標準偏差(double) DoGバンド幅(double) Bilateralフィルタ空間標準偏差(double) Bilateralフィルタ輝度標準偏差(double) Bilateralフィルタ繰り返し回数(int) HSV量子化数(int) HSV量子化V強調パラメータ(double) RGB量子化数(int)

「./Style lena.bmp ex22_st_1.bmp 0 0.5 3.0 25.0 0.1 3 16 0.7 4」と「./Style lena.bmp ex22_st_1.bmp 10 0.5 5.0 25.0 0.1 3 16 0.7 4」で実行してみましょう！

 自分の画像でDoGEdge.cxxとStyle.cxxをパラメータを調節してスタイリッシュな画像にしてみてください.

演習:

Ex23-2

 DoGVideoEdge.cxxとDoGVideoEdge2.cxxを編集し、連番画像のDoGエッジ動画を作成するプログラムを完成せよ. ヒント：ファイル内のコメントとDoGEdge.cxxをよく見てみてください. ) 2 exp( 2 1 ) , ( 2 2 2 2 _   xy x y g    _        2 2 2 exp 2 1 ) ( h t h t gh _

))

,

(

)

,

(

)(

(

)

,

(

, ,

x

y

t

g

t

g

x

y

g

x

y

DoG

__K_h



_h _



_K_  ↑と同じでもOK、自分独自の拡張でもOK、ただし単純拡張はダメ.  ↑は⇒の様に残像だけなので、評価時刻でのDoGエッジも出るようにデザインすると高得点！

来週の予定



動画像処理その２(12/19).

参考資料：

Image3Dクラス

3D画像クラスの作成

www.riken.jp/brict/Yoshizawa/Lectures/Ex14.zip

 ３D画像クラス: Image3DクラスをSimpleImage3D.h

というヘッダーファイル名で作ってみる.

 必要なクラスの

メンバー/メソッド

:

- 画像サイズ(int)で三つsx,sy,st. - 輝度値を格納するためのdoubleの３重ポインター. - コンストラクター二つ： - 引数無: サイズにゼロ、輝度値のポインターに NULLを代入する. - 引数画像サイズ：輝度値の３重ポインターのメモリを確保して３次元配列にする. - デストラクター：クラスがdeleteしたとき輝度値の3次元配列をdeleteする.

C++クラスの基礎

class クラス名{

/* 設計図の様なものでクラス=新しい型 */

public:

/* パブリックの場合は、クラスの外から参照可能 */

メンバー変数

/* クラスが持っている変数、構造体、クラス内クラス */

クラス名(){

/* コンストラクター：newされたときに呼ばれる. */

}

クラス名(引数){}

/* コンストラクターは複数あってよい */

~クラス名(){

/* デストラクター：delete されたときに呼ばれる. */

}

戻り値メソッド名(引数){}

/* メソッドを作れる= */

private:

/* プライベートの場合は、クラスの外から参照不可 */

};

(7)

多重ポインターから多次元配列を作る方法

 １重ポインターから１次元配列を作る方法：

double *A = new double[N];

これで、A[0], A[1], …A[N-1]まで配列として使える.

- 使い終わったらメモリの開放が必要：

delete [] AAA;

 2重ポインターから2次元配列を作る方法：

double **A = new double *[N];

for(int i=0;i<N;i++)A[i] = new double[M];

これで、A[0][0], A[0][1], …A[0][M-1], A[1][0],

A[1][1],…A[N-1][M-1]まで配列として使える.

- 使い終わったらメモリの開放が必要：

for(int i=0;i<N;i++) delete [] A[i];

delete [] A;

多重ポインターから多次元配列を作る方法２

 ３重ポインターから３次元配列を作る方法：

double *A = new double [st];

for(int i=0;i<st;i++){

A[i] = new double *[sy];

for(int j=0;j<sy;j++)A[i][j] = new double[sx];

}

これで、A[0][0][0], A[0][0][1], …A[0][0][sx-1], A[0][1][0], A[0][1][1], …A[0][sy-1][sx-1], A[1][0][0], A[1][0][1],…A[st-1][sy-1][sx-1]まで配列として使える. 同様にメモリの開放は以下：

for(int i=0;i<st;i++){

for(int j=0;j<sy;j++) delete [] A[i][j]; delete [] A[i];

}

delete [] A;

連番画像の入出力へ向けて

]; ][ ][ [ double ]; ][ ][ [ int sx sy st I sx sy st I

k

j

} ){ ; ; 0 (i isti for ) 0 , 0 , 1 (sx ) 0 , 1 , 1 (sx sy ) 0 , 1 , 0 ( sy ３D画像の配列表現

i

) 1 , 1 , 1 (sx sy st ) 1 , 1 , 0 ( sy st ) 1 , 0 , 1 (sx st ) 1 , 0 , 0 ( st ) 0 , 0 , 0 (

1. BMPIOで一枚づつテンポラリーの２D画像を開く. 2. ３D画像のi番目にコピー.

連番画像名の取得方法

 Ex14.zip内のImageSetIO.cxxを開いてください.入

力としてフォルダー名を与えて、その中のBMPファ

イルをファイル名順にソートしたファイル名のリスト

を得るプログラムです.

 今回の演習でやる方法は、

ステップ１：Linux/UnixコマンドのlsとgrepをC/C++からシステムコール関数system()を使って、与えられたフォルダー名内のBMP画像ファイル名(複数)をテンポラリーのファイル(tmp_img_file_names.txt)に書き出す. - system()はstdlib.hが必要. - system(char*)で引数に書いたLinuxコマンドを実行出来る. 例：system(“ls”);

連番画像名の取得方法２

 今回は以下のコマンドを用いる: ”ls 入力フォルダー名 | grep .bmp > 出力ファイル名” ここで|と>はそれぞれ、パイプとリダイレクトと呼ばれてコマンドの結合とファイルへの出力を行える: - 「ls AAA」 AAA内のファイル名・フォルダー名を出力する.

- 「grep AAA BBB」 BBBの中からAAAがある行を抜き出す. - 「AAA | BBB」 AAAの結果をBBBに渡す. - 「AAA > BBB」 AAAの結果をBBBに書き出す. - sprintf(格納先,printfの表記,変数)でコマンド内にメインの引数やテンポラリーファイル名をプリント. 与えられたフォルダー名内のlsの結果から.bmpが付いているファイル名だけ抽出して出力ファイルに書き出すコマンド.

連番画像名の取得方法3

 ステップ２：テンポラリーのファイル (tmp_img_file_names.txt)を開いて、一行づつfscanf()で呼び込み、vector<char *>へ格納する: - FILE *fp = fopen(ファイル名,”r”);で開いたファイルポインターfpを使ってfscanf(fp,”%s”,格納先)の戻り値がEOFでない間、繰り返しスキャンする. - vectorを使うには#include<vector>が必要. - vector<char *>へ代入するためにchar *をnewして

fscanf()の結果をコピーする.

- .push_back()メソッドを使ってvectorへ格納する. 格納後はvectorなので配列の様に使える. 例えば、vector <char *> AAA;ならAAA[0]に最初のファイル名がchar *で入っており、以下AAA[1], AAA[2]と使える. サイズ(push_back した回数＝ファイル名の数)は AAA.size()で得られる.

(8)

連番画像名の取得方法4

 ステップ3：std::sortを使ってvector<char *>に格納したファイル名をソートする. 例えばvector <char *> AAA;ならstd::sort(AAA.begin(),AAA.end());でソートされる. - std::sortは#include<algorithm>が必要.  ステップ４：ソート後は、vector<char *>を配列の様に使いファイル名の操作を行い、実際の処理をする. - ImageSetIO.cxxは連番名の取得だけなので、実際の処理は無いが、演習ではVideoIO.cxxでソート後のファイル名を順番に開いて３D画像クラスに格納する. BMPIO.hを使って2D毎に入出力をファイル名の数だけ行う.  ステップ5：new したchar *のメモリを解放する. 例えば、 for(i=0;i<AAA.size();i++)delete [] AAA[i];

演習: 連番画像の入出力

www.riken.jp/brict/Yoshizawa/Lectures/index.html www.riken.jp/brict/Yoshizawa/Lectures/Lec23.pdf

www.riken.jp/brict/Yoshizawa/Lectures/Ex14.zip

1.

Lec23-1

: 3D画像クラスをSimpleImage3D.hと

して作成せよ

.

2.

Lec23-2

: 連番画像の入出力を行うプログラム

VideoIO.cxxをコメントを読みながら作成せよ.

LV3_1.zipとLV3_5.zipを展開して入力フォル

ダーとして実行してみよ.

Lec23-3: ↑の1,2を使って、連番の各画像にBilateralフィルタ(Lec20-2) を計算して結果を保存するプログラムを作成してみましょう.
