カテゴリ 6&5E モジュラープラグ コンタクトの配列をチドリ型にしてクロストークの影響を大幅に低減しました ツメの部分をアーチ型にして プラグの着脱や他の要因によるレバー折れを防いでいます 単線と撚り線の共用タイプです (MP530 を除く ) カテゴリ 6 のモジュラープラグはスリムブーツ付きで

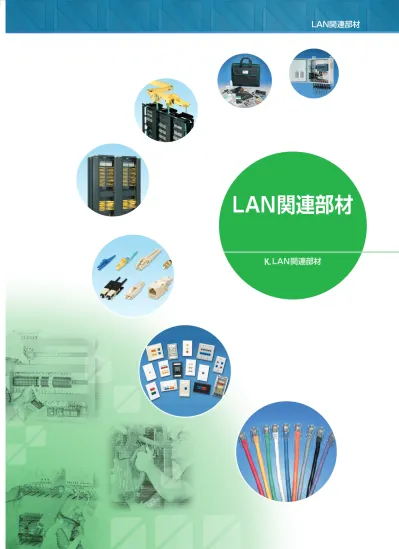

LAN関連部材

ＬＡＮ関連部材

K

カテゴリ6＆5E モジュラープラグ

カテゴリ

カテゴリ

E

● コンタクトの配列をチドリ型にしてクロストークの影響を大幅に低減しました。 ● ツメの部分をアーチ型にして、プラグの着脱や他の要因によるレバー折れを防いでいます。 ● 単線と撚り線の共用タイプです。（MP530を除く） ● カテゴリ6のモジュラープラグはスリムブーツ付きです。 ● 圧着工具はカテゴリ6 ／カテゴリ5E用モジュラープラグのどちらにも使用できます。 ※ 弊社圧着工具（MPT5-8AS）をご使用ください。 レバー折れ防止 SP688 SPS688 MP588 MPS588 部品番号 明　細 梱包数 カテゴリ

TX6

カテゴリ™

_PLUS

E_{モジュラープラグ} SP688-C カテゴリ6　モジュラープラグ 適用導線径　AWG24の単線および撚り線 適用ケーブル外径φ5.72mmからφ6.35mm 100 カテゴリ

_TX6

カテゴリ™

_PLUS

E_{シールド付き　モジュラープラグ} SPS688-C シールド付き　カテゴリ6　モジュラープラグ 適用導線径　AWG24 〜 26の単線および撚り線 適用ケーブル外径φ5.72mmからφ6.35mm 100 カテゴリ カテゴリ E

Pan-Plug

™_{モジュラープラグ} MP588-L _{カテゴリ5Ｅ　モジュラープラグ} 適用導線径　AWG24の単線および撚り線 適用ケーブル外径φ4.826mmからφ6.35mm 50 MP588-C 100 MP588-M 1000 カテゴリ カテゴリ E

Pan-Plug

™_{細径ケーブル用モジュラープラグ} MP528-C カテゴリ5E　モジュラープラグ 適用導線径　AWG28の単線および撚り線 適用ケーブル外径Φ3.556mmからΦ4.064mm 100 MP528-M 1000 MP530-C カテゴリ5E　モジュラープラグ 適用導線径　AWG30の撚り線 適用ケーブル外径Φ3.009mmからΦ3.302mm 100 MP530-M 1000 カテゴリ カテゴリ E

Pan-Plug

™_{シールド付き　モジュラープラグ} MPS588-C シールド付き　カテゴリ5E　モジュラープラグ 適用導線径　AWG24 〜 26の単線および撚り線 適用ケーブル外径φ4.826mmからφ5.461mm 100 圧着工具・補助工具 MPT5-8AS モジュラープラグ圧着工具（カテゴリ6＆5Ｅ共用） 1 CSPT カテゴリ6　モジュラープラグ成端補助工具 1 WPT-8 電線位置決め治具（MPシリーズ用） 1 SP688 両側からケーブルを保持する独特の 構造です。 ケーブルへの圧力を最小限に抑え、 高い伝送性能が得られます。 MPT5-8AS CSPT WPT-8

ＬＡＮ関連部材

K

　

SP688成端手順

MP588成端手順（WPT-8を使用した場合）

① ストレインブーツとカラーをあらかじめ ケーブルに通しておきます。 ② 対色を確認しながら、ディバイダーをケーブル の切り口の中心に差し込みます。 ③ ケーブルの撚りを戻してディバイダーの溝に セットします。 ④ ロードバーにセットします。 ⑤ ロ ー ド バ ー と デ ィ バ イ ダ ー が ぴ っ た り くっつくまで押し込み、ケーブルの余長を カットします。 ⑥ カラーを引き上げ、 ハウジングに押し 込みます。 単線ケーブルの場合は、 CSPT工 具 を 使 う と 簡単に押し込むことが できます。 ⑦ MPT5-8AS工具を 使 っ て 圧 接 し ます。 ① ケーブル外皮を35mmほど剥き、各ペアの より戻しを真っ直ぐ伸ばします。そして、 T568Aま た はT568Bの 色 配 列 に 従 っ て ケーブルを並べます。 ② 色 配 列 が 変 わ ら な い よ う に 注 意 し て、 WPT-8にケーブルをセットします。 ③ WPT-8から出ている余長を、面に沿って ニッパーなどで切断します。 ④ 色 配 列 が 変 わ ら な い よ う に 注 意 し て、 ケーブルをWPT-8から引き抜きます。 ⑤ ケーブルをプラグに挿入します。プラグの ツ メ を 下 側 に し て、 プ ラ グ 内 部 の 溝 に ケ ー ブ ル を 滑 ら せ る よ う に す る と、 施 工 しやすくなります。 ⑥ MPT5-8ASを使って圧接します。 SP688の小部品は 補充用にご用意できます。 （100個単位） ブーツ ：MTPSRBCL-C カラー ：MTX6UTPSRC-C ディバイダ ：MTPCD-C ロードバー ：MTX6PLB-C ハウジング ：RTPSA-C SP688用補充部品

ＬＡＮ関連部材

K

パッチコードロック

〜ネットワーク コネクティビティ セキュリティの解決策〜

● パッチコードが、故意、もしくは不測の事故によって、パッチパネルや様々なネットワーク機器から 外れる事を防止できます。 ● 独特なデザインにより、ほとんどのフェースプレート、パッチパネル、他のネットワーク機器に使用 することができます。　※シャッター付ローゼットやシャッター付JISアダプタには取り付けできません。 ● 高密度の機器であっても、隣接したモジュラージャックを干渉することなく使用ができるコンパクトな デザインです。 ● 専用工具を使用することにより、パッチコードロックの装着されたパッチコードを簡単にモジュラー ジャックへ取り付け、取り外しができます。 ● 識別を容易にするために、8色のカラーが標準で用意されています。 ● 汎用性が高く、ほとんどのRJ45型プラグに装着することができます。 ※ 本製品は、すべてのパッチコード・プラグに対して、適合を保証しているわけではありません。 ※ 本製品は、パッチパネルや機器などから専用工具を使用せずに取り外しできない事を、完全に保証して いるわけではありません。 ※ 接続先の機器や端末によっては取り付けができない場合があります。 部品番号 明　細 梱包内容 発注単位 _（袋） 本体（個） 工具（個） PSL-DCPLRX-□□ パッチコードロック 10 1 1 PSL-DCPLRX-□□-C 100 5 1 ※部品番号□□に下記の中から色コードを選んでご注文ください。（-□□がない場合は、赤） 　BL（黒） BU（青） GR（緑） IW（オフホワイト） YL（黄） OR（オレンジ）IG（ライトグレー）

モジュラージャックへの装着方法

パ ッ チ コ ー ド ロ ッ ク が 装 着 さ れ た 状 態 で、 プ ラ グ を 押 す よ う に し て モジュラージャックに挿入します。 ケ ー ブ ル を 軽 く 引 っ 張 り、 正 し く ロ ッ ク さ れ た こ と を 確 認 し て く だ さい。 工 具 の 白 い ラ イ ン を パ ッ チ コ ー ド ロックの白いラインに合わせます。 工具をパッチコードロックに挿入し、 時 計 回 り に180度 回 転 さ せ ま す。 そ の ま ま の 状 態 で パ ッ チ コ ー ド ロックを掴んで、モジュラージャック か ら 引 き 抜 き ま す。 工 具 を 反 時 計 回りに180度回転させ、パッチコード ロックから工具を引き抜きます。

プラグへの取り付け方法

パッチコードロックの取り扱い方法

① 工 具 の 白 い ラ イ ン と 本 体 の 白 い ラインを合わせ、時計回りに90度 回します。 ② そのままの状態でプラグをパッチ コ ー ド ロ ッ ク に 挿 入 し ま す。 プラグが完全に挿入されたことを 確認した後、工具を反時計回りに 90度回転させ、本体のラインに 合わせてから引き抜きます。

パッチコードの取り外し方法

カテゴリ6＆5E パッチコ−ド

● すべてのパッチコードは工場での性能試験に合格しています。 ● カテゴリ6のパッチコードは、高密度のネットワーク機器との接続に最適なスリムブーツ付きです。 ※ 標準品以外の長さ、色のパッチコードについては弊社営業までお問い合わせください。 部品番号 明　細 梱包数 UTPパッチコード カテゴリ カテゴリ E UTPCH＊＊M□□Y カテゴリ5Eパッチコード　導体径AWG24の撚り線 1 UTPSP＊＊M□□Y カテゴリ6パッチコード　導体径AWG24の撚り線 1 ※ケーブル長：商品番号＊＊に下記の中からケーブル長を選んでください。 　0.5・1・1.5・2・2.5・3・4・5・6・7・8・9・10・15・20（m） ※色コード：部品番号□□に下記の中から色コードを選んでください。（□□がない場合はオフホワイト） 　RD（赤）・YL（黄）・GR（緑）・BU（青）・BL（黒）・OR（オレンジ）・GY（グレー）・VL（紫）

ＬＡＮ関連部材

K

Mini-Com

™

JISプレート用ジャックキット

_カテゴリ

_カテゴリ

_E

● カテゴリ5Eタイプはモジュラージャックの奥行きを短くして施工性が向上しました。 ● 防塵用のバネ式スライドシャッター付き（自動復帰型）JISプレート用ジャックキットです。 ● 標準的な壁用JISプレートに取り付けることができます。 ※ 本キットに使われている奥行きの短いカテゴリ5Eのモジュラージャックは、単体での商品設定はございません。 ※ JISプレートは発売しておりません。 ※ モジュラージャックの成端方法はK6ページをご参照ください。 取り付け例 部品番号 明　細 アダプタ色 シャッター色 印字 梱包数 カテゴリ JISプレート用ジャックキット（バネ式シャッター） カテゴリ E カテゴリ6モジュラージャック（CJ688TPIW）組み込み済キット JASSPTPIW カテゴリ6　JISプレート用　 ジャックキット オフホワイト 透明 LAN/CAT6 10 JAOSSPTPMW 白 白 LAN/CAT6 10 JAOSSPTP□□ ★ ★ LAN/CAT6 10 ※モジュラージャックの色はオフホワイトです。 ※カテゴリ6 モジュラージャック成端工具（CGJT）が1箱（10個）に1個添付されています。 ★部品番号□□に下記の中から色コードを選んでご注文ください。 　RD（赤） BU（青） YL（黄） GR（緑） カテゴリ カテゴリ E JISプレート用ジャックキット（バネ式シャッター） カテゴリ5Eモジュラージャック組み込み済キット JASSP58IWY カテゴリ5E　JISプレート用 ジャックキット オフホワイト 透明 LAN/CAT5E 10 JAOSSP58MWY 白 白 LAN/CAT5E 10 JAOSSP58□□ ★ ★ LAN/CAT5E 10 ※モジュラージャックの色はオフホワイトです。 ※カテゴリ5E モジュラージャック成端工具（CJT）が1箱（10個）に1個添付されています。 ★部品番号□□に下記の中から色コードを選んでご注文ください。 　RD（赤） BU（青） YL（黄） GR（緑） カテゴリ JISプレート用ジャックキット（バネなしシャッター） カテゴリ E カテゴリ6モジュラージャック（CJ688TPIW）組み込み済キット JFPAOSPTPMW カテゴリ6　JISプレート用 ジャックキット 白 白 LAN/CAT6 10 ※カテゴリ6 モジュラージャック成端工具（CGJT）が1箱（10個）に1個添付されています。 カテゴリ カテゴリ E JISプレート用ジャックキット（バネなしシャッター） カテゴリ5Eモジュラージャック組み込み済キット

JFPAOSP58SMWY カテゴリ5E　JISプレート用 _{ジャックキット} 白 白 LAN/CAT5E 10

※カテゴリ5E モジュラージャック成端工具（CJT）が1箱（10個）に1個添付されています。 JISプレート用　シャッター付きアダプタ（バネ式シャッター） CMASSP6IW-X JISプレート用アダプタ オフホワイト 透明 LAN/CAT6 10 CMASSP5IW-X オフホワイト 透明 LAN/CAT5E 10 CMASSIW-X オフホワイト 透明 − 10 CMAOSSPLMW-X 白 白 LAN 10 CMAOSS□□-X ★ ★ − 10 ★部品番号□□に下記の中から色コードを選んでご注文ください。 　RD（赤） BU（青） YL（黄） GR（緑） MW（白） JISプレート用　アダプタ（シャッターなし） CMAIW-X JISプレート用アダプタ　オフホワイト 10 JASSPTPIW JAOSSPTPMW JASSP58IWY JAOSSP58MWY JFPAOSPTPMW JFPAOSP58SMWY CMASSP6IW-X CMASSP5IW-X CMAOSSPLMW-X CMAIW-X CGJT CJT

ＬＡＮ関連部材

K

CJD688TP

カテゴリ6＆5Ｅ　モジュラージャック

CJ688TP CGJT 部品番号 明　細 梱包数 CJ688TP□□ AWG22 〜 24の単線および撚り線ケーブルを成端 1 CJD688TP□□ シャッター付き、AWG22 〜 24の単線および撚り線ケーブルを成端 1 ※色コード：部品番号□□に下記の中から色コードを選んでご注文ください。 　IW（オフホワイト）　IG（ライトグレー）　EI（アイボリー）　BL（黒）　WH（白）　RD（赤）　OR（オレンジ）　YL（黄色）　GR（緑） 　BU（青）　VL（紫） 成端工具 CGJT モジュラージャック成端工具 1

成端手順

① ケ ー ブ ル の 外 皮 を 25mm位剥きます。 ② 結 線 パ タ ー ン に 応 じ て ペ ア ご と に ケ ー ブ ル を 分 け、 先 端 を 集めキャップに挿入 します。 ③ ラ ベ ル に 表 示 し て あ る 通 り、 ス ロ ッ ト に ケ ー ブ ル を セ ッ ト します。 ④ キャップの端に沿って、ケーブルを切り落とします。スロットにケーブルが しっかりと入っていることを確認します。 ⑤ ハウジングにキャップをセットし、前方に押します。 ⑥ 専 用 工 具（CGJT） で カ チ ッ と 音がするまで力を加えます。

成端手順

① ケ ー ブ ル の 被 覆 を50mm 剥き、よりを戻します。 ② キ ャ ッ プ の 結 線 パ タ ー ン シ ー ル に 従 い ケ ー ブ ル を 並べて挿入します。 ④ CJT工具を使って圧接したら完了です。 ⑤ プライヤーでも圧接できます。 ③ キャップの端に沿って余長 をカットします。 ニッパー

Mini-Com

™

TX6

™

カテゴリ6　モジュラージャック

_{カテゴリ カテゴリ E} ● ケーブルのより戻しが、3.2mm（1/8インチ）以内になるように設計さ れています。 ● 100％工場検査（NEXT）合格品です。 ● キャップに結線順序識別用カラーコードシールが貼ってあるので施工 ミスを防ぐことができます。 ● 一括圧接により施工が簡単でスピーディーに行えます。 ● 基板改良により、カテゴリ6の規格値を大きく上回る高性能です。 ● すべての

Mini-Com

™_{シリーズのボックス、パネル、フェースプレート} に取り付け可能です。

Mini-Com

™

Mini-Jack

™

TX5e

™

_{カテゴリ5Ｅ　モジュラージャック}

_{カテゴリ カテゴリ E}

● ケーブルのより戻しが12.7mm以内になるように設計されています。 ● キャップに結線順序識別用カラーコードシールが貼ってあるので施工ミ スを防ぐことができます。 ● キャップは取り外し可能で、10回まで再結線ができます。 ● 100％工場検査（NEXT）合格品です。 ● すべての

Mini-Com

™_{シリーズのボックス、パネル、フェースプレート} に取り付け可能です。 部品番号 明　細 梱包数 CJ588□□Y AWG22 〜 24の単線ケーブルを成端 1 CJD588□□Y シャッター付き、 AWG22 〜 24の単線ケーブルを成端 1 ※色コード：部品番号□□に下記の中から色コードを選んでご注文ください。 　IW（オフホワイト）　IG（ライトグレー）　EI（アイボリー）　BL（黒）　WH（白）　RD（赤）　OR（オレンジ）　YL（黄色）　GR（緑） 　BU（青）　VL（紫） 成端工具 CJT カテゴリ5E対応　モジュラージャック成端工具 1 CJ588 CJD588 CJT

ＬＡＮ関連部材

K

モジュラージャックガード

● ネットワーク機器や情報コンセントへの不正な接続を防止します。 ● 専用工具以外では取り外せません。高い物理的セキュリティが求められる場所に最適です。 ● 障害ポートの識別と誤接続の防止に効果的です。 ● 未使用ポートの保護にもご利用いただけます。（ただし、防塵機能はありません） ※ 本製品は、パッチパネルや機器などから専用工具を使用せずに取り外しできない事を、完全に保証しているわけではありません。 ※ シャッター付きアウトレットやシャッター付きJISアダプタには、取り付けることができませんのでご注意ください。 《パッチパネルへの取付け例》 1) RJ45ジ ャ ッ ク に モ ジ ュ ラ ー ジャックガードを挿入します。 《フェースプレートへの取付け例》 《ネットワーク機器への取付け例》

取り付け・取り外し方法

部品番号 明　細 梱包内容 発注単位_（袋） 本体（個） 工具（個） PSL-DCJB-□□ モジュラージャック ガード 10 1 1 PSL-DCJB-□□-C 100 5 1 ※部品番号□□に下記の中から色コードを選んでご注文ください。（-□□がない場合は、赤） 　BL（黒） BU（青） GR（緑） IW（オフホワイト） YL（黄） OR（オレンジ） IG（ライトグレー）

2) 取り外しは専用工具でのみ可能 です。

4) 引き抜きます。 3) 専用工具をモジュラージャック

ＬＡＮ関連部材

K

Mini-Com

™

JJアダプタパッチパネル & JJアダプタ

_カテゴリ

_カテゴリ

_E

● 独自の

Mini-Com

™_{スタイルの採用により、全ての弊社製パッチパネル枠に取り付け可能です。} ● JJアダプタ単体製品を使用すれば、UTP、光コネクタとの組合せが可能になります。 CP245E88BLY CC688/CC5E88

Mini-Com

™

モジュラーパッチパネル（4ポートフェースプレートタイプ）

_カテゴリ

_カテゴリ

_E

● モジュールをはめ込むパッチパネルなので、UTP・STP・同軸・光モジュールを選んで搭載可能です。 ● 前面から4ポートフェースプレート（CFFP4BL）を外してメンテナンスができます。 ● モジュールを色分けして入れると、識別が一目で確認できます。 ● 識別用識別ラベル及び表示用結束バンドが添付されています。 ※ パンドウイットのすべてのパッチパネルにはインチネジとM6ネジが標準添付されています。 CPPKJTP48WBLY CPPK24BLY CPP24WBLY 部品番号 明　細 梱包数 カテゴリ JJアダプタパッチパネルキットカテゴリ E CP24688BL CC688BL（黒）24個と、24ポートパッチパネル枠（CPP24WBLY）の キット（1U） 1 カテゴリ カテゴリ E JJアダプタパッチパネルキット CP245E88BLY CC5E88BL（黒）24個と、24ポートパッチパネル枠（CPP24WBLY）の キット（1U） 1 カテゴリ JJアダプタカテゴリ E CC688□□ カテゴリ6　JJアダプタ 1 カテゴリ カテゴリ E JJアダプタ CC5E88□□ カテゴリ5E JJアダプタ 1 ※色コード：部品番号□□に下記の中から色コードを選んでご注文ください。 　IW（オフホワイト）　　BL（黒） 両側からプラグを差し込み、接続します。 ※ JJアダプタはローゼット、シャッター付きJISプレート用アダプタには取り付 けできません。ご注意ください。 ① ツ メ の 部 分 に マ イ ナ ス ドライバーを差し込んで、 ② フェースプレートを持ち上げると簡単に外れます。 ③ 成端したジャックを取り付けて、 ④ フェースプレートをパネルにはめ込んで完了！ 部品番号 明　細 ラックユニット数 梱包数 カテゴリ モジュラーパッチパネルキット（カテゴリ6モジュラージャック（CJ688TPBL）添付済キット）カテゴリ E CPPKJTP24WBLY 24ポートパッチパネルキット 1 1 CPPKJTP48WBLY 48ポートパッチパネルキット 2 1 ※カテゴリ6モジュラージャック成端工具（CGJT）が1個添付されています。 カテゴリ カテゴリ E モジュラーパッチパネルキット（カテゴリ5Eモジュラージャック（CJ588BL）添付済キット） CPPK24BLY 24ポートパッチパネルキット 1 1 CPPK48BLY 48ポートパッチパネルキット 2 1 成端工具 CGJT CJ688TP用成端工具 1 CJT CJ588用成端工具 1 モジュラーパッチパネル枠 CPP24WBLY 24ポートパッチパネル枠 1 1 CPP48WBLY 48ポートパッチパネル枠 2 1

前面からの施工例

ＬＡＮ関連部材

K

Mini-Com

™

12ポート用 壁面取り付けパッチパネル

● 奥行きが73.7mmと浅いので、配電盤等に取りつけることができます。 ● SOHOに最適なパッチパネルです。 CWPP12WBL 部品番号 明　細 梱包数 CWPP12WBL 12個の

Mini-Com

™_{モジュールを装着できます。 1} ※外形寸法：縦44.4×横228.6×奥行き73.7（mm） ※モジュールは別売りとなっています。

PatchLink

™

ヒンジ式ダクト型 水平ケーブル管理パネル

● 19インチラックに取り付け可能な樹脂性ケーブル管理パネルです。 ● 脱着可能なヒンジ式カバーにより、上下どちらからも開閉可能です。 ● パッチコード用貫通穴が広いため、ケーブルも通線も容易です。 ● ダクトのスリットの幅が広いため、パッチコードの管理が容易です。 ● 奥行きのある裏面ダクトにより、水平ケーブルの処理が容易です。 ● すべてのケーブル管理パネルには、インチネジとＭ6ネジが添付されています。 ● 前面がカバーされているため、ケーブル余長が隠されて、きれいな配線管理をする ことができます。 ※ 明細に述べられているダクトの奥行きは、ラック取付面からダクトカバーまでの 寸法です。 WMP1E WMPF1E WMPSE WMPLFSE WMPFSE 部品番号 明　細 _{ユニット数}ラック 奥行き＊ 梱包数 WMPFSE 表面ダクト付き 1U 81mm 1 WMPLFSE 56mm 1 WMPSE 両面ダクト付き 表：81mm、裏：131mm 1 WMPLSE 表：56mm、裏：131mm 1 WMPF1E 表面ダクト付き 2U 81mm 1 WMP1E 両面ダクト付き 表：81mm、裏：131mm 1 ＊奥行きは、ラック取付面からダクトカバーまでの寸法です。 ※カバー寸法が1Uより若干大きいため、真上に機器がある場合、蓋が干渉する場合があります。 ケーブル収容本数 部品番号 カテゴリ6A （Φ7.7mm） （Φ6.35mm）カテゴリ6 （Φ4.75mm）カテゴリ5E （Φ3.0mm）ファイバー 前面 背面 前面 背面 前面 背面 前面 背面 WMPFSE 10 ― 16 ― 24 ― 72 ― WMPLFSE 8 ― 12 ― 16 ― 48 ― WMPSE 12 12 16 16 24 24 72 72 WMPLSE 8 8 12 12 16 16 48 48 WMPF1E 33 ― 48 ― 72 ― 192 ― WMP1E 33 33 48 48 72 72 192 192

ＬＡＮ関連部材

K

Mini-Com

™

スライド式シャッター付き ローゼットキット

_カテゴリ

_カテゴリ

_E

● 防塵用のバネ式スライドシャッター付き （自動復帰型）ローゼットキットです。 ● マグネットと、ケーブルをまとめるための 結束バンド付きです。 ● モジュラージャック成端工具が1箱につき 1個添付されています。 ● カラーアイコン（別売）を取り付けること で、ポートの識別が容易になります。 ※ モジュラージャックの成端方法はK6ペー ジをご参照ください。 JOS1TP00 JOS2TP00 JOS3TP00Y JOS4TP00Y JOSD6TP00Y JOS6TP00Y CGJT CJT JOSD60000Y〈施工例〉 アイコンを付けることにより 系統分けなどが容易になります。 部品番号 明　細 ポート数 梱包数 ボックス色（白） ボックス色（黒） カテゴリ スライド式シャッター付きローゼットキット カテゴリ E カテゴリ６ モジュラージャック（CJ688TPIW・CJ688TPBL）組み込み済キット JOS1TP00 JOS1TP00BL 1個口　ローゼット 1 10 JOS2TP00 JOS2TP00BL 2個口　ローゼット 2 10 JOS3TP00Y JOS3TP00BL 3個口　ローゼット 3 10 JOS4TP00Y JOS4TP00BL 4個口　ローゼット 4 10 JOS6TP00Y JOS6TP00BL 6個口　ローゼット 6 10 JOSD6TP00Y JOSD6TP00BL 6個口多対ケーブル用深型ローゼット_{ケーブルの曲げ半径を適切に保つためのガイド付き} 6 10 ※カテゴリ６ モジュラージャックの成端工具（CGJT）が1箱（10個）に1個添付されています。 成端工具 CGJT CJ688TP用成端工具 1 カテゴリ カテゴリ E スライド式シャッター付きローゼットキット カテゴリ5Eモジュラージャック（CJ588IW・CJ588BL）組み込み済キット JOS15800Y JOS15800BL 1個口　ローゼット 1 10 JOS25800Y JOS25800BL 2個口　ローゼット 2 10 JOS35800Y JOS35800BL 3個口　ローゼット 3 10 JOS45800Y JOS45800BL 4個口　ローゼット 4 10 JOS65800Y JOS65800BL 6個口　ローゼット 6 10 ※カテゴリ5E モジュラージャック成端工具（CJT）が1箱（10個）に1個添付されています。 成端工具 CJT CJ588用成端工具 1 モジュールなし　スライド式シャッター付きローゼットボックス JOS10000 JOS10000BL 1個口　ローゼット 1 10 JOS20000 JOS20000BL 2個口　ローゼット 2 10 JOS30000Y JOS30000BL 3個口　ローゼット 3 10 JOS40000Y JOS40000BL 4個口　ローゼット 4 10 JOS60000Y JOS60000BL 6個口　ローゼット 6 10 JOSD60000Y JOSD60000BL 6個口多対ケーブル用深型ローゼット_{ケーブルの曲げ半径を適切に保つためのガイド付き} 6 10 ※カテゴリ5E モジュラージャック成端工具（CJT）が1箱（10個）に1個添付されています。 カラーアイコン CIP□□-Ｃ 電話用アイコン 100 CID□□-Ｃ データ用アイコン 100 ※カラーアイコンはJOSシリーズのローゼットにのみ取り付け可能です。 ※部品番号□□に下記の中から色コードを選んでご注文ください。

　RD（赤） OR（オレンジ） YL（黄） GR（緑） BU（青） VL（紫） BL（黒） IW（オフホワイト） 　EI（アイボリー） WH（白） IG（ライトグレー）

▼多対ケーブル成端時

ＬＡＮ関連部材

K

Mini-Com

™

ローゼットキット

_カテゴリ

_カテゴリ

_E

● カテゴリ5E対応です。 ● マグネットと、ケーブルをまとめるための結束バンド付きです。 ● カテゴリ6Aを除く

Mini-Com

™_{モジュールを取り付けることができます。} ※ モジュラージャックの成端方法はK6ページをご参照ください。 JOシリーズ CBX1IW-A CJT 部品番号 明　細 ポート数 梱包数 カテゴリ カテゴリ E ローゼットキット（カテゴリ5Eモジュラージャック（CJ588IW）組み込み済キット） JO15800Y 1個口　ローゼット 1 10 JO25858Y 2個口　ローゼット　ダストカバー 1個添付 2 10 JO45840Y 4個口　ローゼット　ダストカバー 2個添付 4 10 JO65800Y 6個口　ローゼット　ダストカバー 3個添付 6 10 JO125800Y 12個口　ローゼット　ダストカバー 6個添付 12 10 ※カテゴリ5Eモジュラージャック成端工具（CJT）が1箱（10個）に1個添付されています。 モジュールなし ローゼットボックス JO10000 1個口　ローゼットボックス 1 10 JO20000 2個口　ローゼットボックス 2 10 JO40000 4個口　ローゼットボックス 4 10 JO60000Y 6個口　ローゼットボックス 6 10 JO120000Y 12個口多対ケーブル用深型ローゼット_{ケーブルの曲げ半径を適切に守るガイド付き} 12 10 ※カテゴリ5Eモジュラージャック成端工具（CJT）が1箱（10個）に1個添付されています。 モジュールなし ローゼットボックス CBX1IW-A 1個口ボックス　粘着テープ付き 1 1 ※CBX1IW-AにはCJTとマグネットはついておりません。 ※モジュールは別売りとなっています。

寸法図（単位：mm）

JO10000, JO20000 JO40000 JO60000Y JO120000Y CBX1IW-A

JOS10000 JOS20000 JOS30000Y

JOS40000Y JOS60000Y JOSD60000Y

▲

▲

23.1

▲

▲

▲

▲

61.9 45.0

▲

▲

23.1

▲

▲

▲

▲

80.0 80.0

▲

▲

23.1

▲

▲

_▲

▲

_82.5 124.6 ▲ ▲ 26.3 ▲ ▲ ▲ ▲ 138.5 145.0

▲

▲

22.8

▲ ▲

▲

▲

48.1 26.3

▲

▲

24.0

▲

▲

_▲

▲

62.7 41.6 ▲ ▲ 24.0 ▲ ▲ ▲ ▲ 62.7 59.9 ▲ ▲ 24.0 ▲ ▲ ▲ ▲ 84.0 92.0 ▲ ▲ 24.0 ▲ ▲ ▲ ▲ 83.3 118.1 ▲ ▲ 24.0 ▲ ▲ ▲ ▲ 83.3 170.4 ▲ ▲ 29.6 ▲ ▲ ▲ ▲ 98.7 192.7

ＬＡＮ関連部材

K

IndustrialNet

™

コネクタ

_カテゴリ

_カテゴリ

_E

● IP67適合の耐水防塵性を持つ産業用イーサネットコネクタです。 ● TIA-568-C.2とISO 11801-2002、カテゴリ5E/6規格に対応しています。 ● バルクヘッド回転防止ワッシャーにより、モジュール回転の可能性を排除しました。 ● 不活性かつ耐化学性のある素材のガスケットとシールを採用しています。 ● コネクタ部品は高温を定格とする素材で製作されています。 ● 未接続時のIP67適合の耐水防塵性を維持する保護キャップ付きです。 ● 密封イーサネット/IP RJ45接続に関するTIAとODVA （Open DeviceNet Vendor Association）及びIEC規格に準拠しています。 ● JJアダプタによりプラグ同士が接続可能です。 IAEBH5E （ジャック）

IndustrialNet

™

パッチコード

_カテゴリ

_カテゴリ

_E

MPI588T （プラグ）（JJアダプタ）IAEBHC5E 部品番号 タイプ 保護キャップ カテゴリ UTP/STP 梱包数 バルクヘッド型モジュラージャック IAEBH5E モジュラージャック＊ あり カテゴリ5E UTP 1 IAEBH6 カテゴリ6 1 IAEBH5ES シールドモジュラージャック＊ あり カテゴリ5E STP 1 IAEBH6S カテゴリ6 1 バルクヘッド型モジュラープラグ MPI588T モジュラープラグ＊＊ あり カテゴリ5E UTP 1 MPSI588T シールドモジュラープラグ＊＊ STP 1 バルクヘッド型JJアダプタ IAEBHC5E JJアダプタ あり カテゴリ5E STP 1 IAEBHC6 カテゴリ6 1 ＊　モジュラージャック成端工具EGJTが別途必要です。 ＊＊モジュラープラグ圧着工具MPT5-8ASが別途必要です。 ※　紫外線のあたる場所での使用には適していません。 IUTPCH□BLY IUTPCHNC□BLY 部品番号 タイプ 保護キャップ カテゴリ UTP/STP 梱包数 カテゴリ5Eパッチコード

IUTPCH□BLY _両端

_{IndustrialNet}

™

_TX5e

™

モジュラープラグ

あり

カテゴリ5E

UTP 1

IUTPCHNC□BLY なし 1

ISTPCH■MBLY 両端

IndustrialNet

™

_TX5e

™

シールドモジュラープラグ あり STP 1 ISTPCHNC■MBLY なし 1 カテゴリ6パッチコード IUTPSP□BL 両端

IndustrialNet

™

_TX6

™ モジュラープラグ あり カテゴリ6 UTP 1 IUTPSPNC□BL なし 1 ISTPSP■MBL 両端

IndustrialNet

™

_TX6

™ シールドモジュラープラグ あり STP 1 ISTPSPNC■MBL なし 1 ※ケーブル長（フィート）：部品番号□に下記の中からケーブル長を選んでご注文ください。 　3（0.9m）、5（1.5m）、7（2.1m）、10（3.0m）、15（4.5m）、20（6.1m） ※ケーブル長（メートル）：部品番号■に下記の中からケーブル長を選んでご注文ください。 　1、2、3、5 ※上記以外の長さをご希望の場合は、お問い合わせください。 ※紫外線のあたる場所での使用には適していません。

IndustrialNet

™

ステンレス製フェースプレート

IAEFP1 IAEFP2-2G ●

IndustrialNet

™_{シリーズに適合しています。} ● 工業環境に適合する耐衝撃性を有しています。 ● 背面のガスケットにより密封性を有しています。 ●

IndustrialNet

™_{と接続して使用の場合、IP67適合耐水防塵性を達成します。} 部品番号 明　細 梱包数 IAEFP1 1個用フェースプレート 1 IAEFP2-2G 2個用フェースプレート 1

ＬＡＮ関連部材

K

IndustrialNet

™

LCファイバーコネクタパッチコード

●

IndustrialNet

™_{パッチコードは成端済みです。} ● IP67バルクヘッド型ジャックに接続した場合、IP67適合の耐水防塵性を発揮します。 ● パッチコードには、工業用グレードの被覆付き光コードを使用しています。 ● パッチコードは、挿入損失について100％工場試験済みです。 部品番号 端末処理 グレード 梱包数 IAEF7JMA バルクヘッド型デュプレックスLCカプラコネクタ − 1 ＊1 IAEF617P-7PM□ 両端デュプレックスLCコネクタ付パッチコード 62.5/125μm （0M1） 1 ＊2 IAEF617P-NM□ 片端デュプレックスLCコネクタ付ピッグテール 1 ＊１: 部品番号□に下記の中からケーブル長を選んでご注文ください。 1・2・3・10・20（m） ※ 紫外線のあたる場所での使用には適していません。

エンクロージャのIP保護等級

保護等級は、IPの2文字と2つの数字の組合せで示されます（下記の例を参照）。国際規格であるIEC 60529には、こ

の説明と試験の要件が記載されており、試験によって数字が示す保護等級を割り振ります。以下の表は、一般的な保護

等級を示しています。

第一特性数値

※

人体が危険な箇所に接触することに対する保護および

固体の異物の浸入に対する保護

第二特性数値

※

IEC 60529に定められた試験条件下における

水の浸入に対する保護

０ 無保護のもの

１ 直径50mmを超える固形異物が浸入しないようにした

構造（手の保護）

２ 直径12mmを超える固形異物が浸入しないようにした

構造（指の保護）

３ 直径又は厚みが2.5mmを超える固形異物が浸入しない

ようにした構造（工具、電線の保護）

４ 直径又は厚みが1mmを超える固形異物が浸入しない

ようにした構造

（電線、ハリガネ等の保護）

５ 塵埃の浸入を極力防止し、たとえ浸入しても正常な

運転に支障がない構造（防塵形）

６ 塵埃の浸入が全くないようにした構造（耐塵形）

０ 無保護のもの

１ 鉛直から落ちてくる水滴によって有害な影響のない

構造（防滴Ⅰ形）

２ 鉛直から15度の範囲で落ちてくる水滴によって有害な

影響のない構造（防滴Ⅱ形）

３ 鉛直から60度の範囲の降雨によって有害な影響がない

構造（防雨形）

４ いかなる方向から水の飛沫を受けても有害な影響の

ない構造（防沫形）

５ いかなる方向から水の直接噴流を受けても有害な影響

のない構造（防噴流形）

６ いかなる方向から強力な水の直接噴流を受けても内部

に浸水しない構造（耐水形）

７ 定められた条件で水中に没しても内部に浸水しない

構造（防浸形）

８ 指定圧力の水中に常時没して使用できる構造（水中形）

例 IP41は、一定の試験条件下で、直径1.0mmを超えるツールや、固形異物の浸入および鉛直滴下から保護する

ように設計されたエンクロージャを示します。

※ 第一および第二特性数字とも、6までの数字は全て、（第一または第二の）各シリーズ内でそれより小さい特性

数字の要件も満たしていることを示します。第二特性数字の7と8は、IP_5/IP_7のように二重に番号を振る

場合を除いて、水の噴流（第二特性数字の5または6）に対する適応性を示すものではありません。

例 IEC規格は、特性数字に一定の補助文字を加えることを許しています。補助文字が使用されている場合は、

IEC 60529を参照し説明を読んでください。

IAEF7JMA IAEF6I7P-7PM1

ＬＡＮ関連部材

K

OptiCam

™

研磨済み光コネクタ

● TIA-604-FOCIS3（SC）、TIA-604-FOCIS10（LC）に準拠したコネクタです。 ● マルチモードの50/125μm（OM2及びOM3）、及びシングルモード（OS1）用をご用意しています。 ● 挿入損失（平均）：0.3dB（マルチモード及びシングルモード） ● 反射減衰量：20dB（OM2マルチモード）、26dB（OM3マルチモード）、55dB（シングルモード） ● フェルールタイプ：2.5mm ジルコニアセラミック（SC）、1.25mmジルコニアセラミック（LC） ● コネクタの取付には、専用の成端工具（K15ページ参照）が必要となります。 ● ケーブルへの取付方法 900μmバッファー心線: コネクタ添付のブーツが使用可能です。 1.6-2.0mmジャケット（コード）：別途、1.6-2.0mmジャケットファイバ用ブーツをご使用ください。 3.0mmジャケット（コード）：別途、3.0mmジャケットファイバ用ブーツをご使用ください。 250μm素線: 別途、250μm素線用チューブをご使用ください。 FSCMCXAQ FSCDMCXAQ FSCDMC6BL FSCSCBU FMCBT2AQ-X FSCBT2BU-X FMCBT3BL-X FSCCLIP-L 部品番号 明細 ブーツ色 ファイバータイプ 梱包数（個） 研磨済みSC光コネクタ（900µmバッファー用ブーツ付） FSCMCXAQ シンプレックス アクア OM3/OM4 1 FSCMCXAQ-C 100 FSCDMCXAQ デュプレックス 1 FSCMC5BL シンプレックス 黒 OM2 1 FSCMC5BL-C 100 FSCDMC5BL デュプレックス 1 FSCSCBU シンプレックス 青 OS1/OS2 1 FSCSCBU-C 100 研磨済LC光コネクタ（900μmバッファー用ブーツ付） FLCSMCXAQY シンプレックス アクア OM3/OM4 1 FLCSMCXAQY-C 100 FLCDMCXAQY デュプレックス 1 FLCSMC5BLY シンプレックス 黒 OM2 1 FLCSMC5BLY-C 100 FLCDMC5BLY デュプレックス 1 FLCSSCBUY シンプレックス 青 OS1/OS2 1 FLCSSCBUY-C 100 FLCDSCBUY デュプレックス 1 1.6 〜 2.0mmジャケットファイバー用ブーツ FMCBT2AQ-X マルチモード用 アクア OM3/OM4 10 FMCBT2BL-X 黒 OM2 10 FSCBT2BU-X シングルモード用 青 OS1/OS2 10 3.0mmジャケットファイバー用ブーツ FMCBT3AQ-X マルチモード用 アクア OM3/OM4 10 FMCBT3BL-X 黒 OM2 10 FSCBT3BU-X シングルモード用 青 OS1/OS2 10 アクセサリ 部品番号 明細 色 梱包数（個） F250BT-C 250μm素線用チューブ クリア 100 FSCCLIP-L SCデュプレックスクリップ 黒 50 FLCCLIPBL-L LCデュプレックスクリップ 50

ＬＡＮ関連部材

K

OptiCam

™

研磨済み光コネクタ成端工具

●

OptiCam

™_{コネクタを取付けるための専用成端工具です。} ● すべての

OptiCam

™_{コネクタ（SC、LC）の成端が可能です。} FCAMKIT

OptiCam

™_{光コネクタ成端用工具キット} ●OptiCam™_{コネクタを取付けるための工具一式です。キットには、下記の製品が梱包されています。} 部品番号 キット内容 梱包数 部品番号 明細 数量 FCAMKIT FKITCASE 工具ケース 1 1 CST115 ジャケットストリッパー 1 FALC アルコールボトル (アルコールは別途ご用意ください) 1 FBFSP バッファーストリッパー 1 FSCDVR マイナスドライバー 1 FGLS 安全メガネ 1 FTWZR ピンセット 1 FWBTL 蒸留水用ボトル (蒸留水は別途ご用意ください) 1 FKS アラミド繊維用はさみ 1 FWRKMAT 作業用マット 1 FJQCVR ファイバーカッター 1 OCTT 可視光源（SC/LCクレードル付） 1 FVFLPC-2.5SMY 2.5mmフェルール 可視光源接続用パッチコード 1 FVFLPC-1.25SMY 1.25mmフェルール 可視光源接続用パッチコード 1 消耗品 FWP-C クロスワイプ 100 FSWB-C クリーニング綿棒 100 FSTY ファイバー処理テープ 1 PFX-0 マーカーペン 1

OptiCam

™_{光コネクタ成端用アップグレードキット}

● Opti-Crimp™_{用工具キット（FJMVKITY）からOptiCam}™_{対応工具へのアップグレードキットです。}

部品番号 キット内容 梱包数 部品番号 明細 数量 FPPKIT-CVY OCTT 可視光源（SC/LCクレードル付） 1 1 FVFLPC-2.5SMY 2.5mmフェルール 可視光源接続用パッチコード 1 FVFLPC-1.25SMY 1.25mmフェルール 可視光源接続用パッチコード 1 光コネクタ用消耗品キット ● コネクタ成端に必要な消耗品キットです。 部品番号 キット内容 梱包数 部品番号 明細 数量 FCLEANKIT FWP-C クロスワイプ 100 1 FSWB-C クリーニング綿棒 100 FSTY ファイバー処理テープ 1 PFX-0 マーカーペン 1 交換用部品 部品番号 明細 梱包数 FJQCVRB ファイバーカッター（FJQCVR）用替刃 1 FSCC OptiCam™_{SCコネクタ用クレードル 1} FLCC OptiCam™_{LCコネクタ用クレードル 1} OCTT FPPKIT-CVY

ＬＡＮ関連部材

K

OptiCam

™

SC光コネクタ成端方法（900μmバッファーファイバーの場合）

● 成端には専用工具をご使用ください。 ダストキャップ アウターハウジング インナーハウジング アッセンブリ 900μm用ブーツ ① OCTTの側面にあるスイッチが〔O〕になっている こ と を 確 認 し、FVFLPC-2.5SMYコ ー ド のST コネクタをOCTTのSTアダプタに差し込む。 ② クレードルをクレードルホルダに取り付ける。 ③ コネクタをコネクタタブとクレードルの溝にあわせて取り付ける。 ④ FVFLPC-2.5SMYコードのフェルールアダプタを コネクタ先端に取り付ける。 ⑤ ブーツをあらかじめケーブルに挿入しておきます。 その後、バッファーを裂くポイント［30mm］と、 挿入ポイント［11mm］の2箇所をマークする。 ⑥ ス ト リ ッ パ ー を 使 用 し て バ ッ フ ァ ー を 裂 く。 ファイバーが折れないよう、1回の作業で6mm程度 裂くようにする。 ⑦ アルコールでファイバーに付着したホコリを拭く。 ⑧ バ ッ フ ァ ー の 裂 き 端 を7mmの 目 盛 り に 合 わ せ て クリーバの刃を軽く心線に押し当ててから放します。 この作業がポイントです。 ⑨ ファイバーカッターのベースをゆっくりと曲げ、 心線が7mm残るようにカットする。 ⑩ クランプアームを握り、クランプパッドを開放する。 ファイバーを挿入した後、クランプアームを離し、 ファイバーを固定する。 ⑪ 挿入ポイントの後ろを持ち、ファイバーをフェルールにゆっくりと挿入する。 ⑫ クレードルホルダを矢印の方向にスライドさせ、 ファイバーをたわませる。 ⑬ 側面のスイッチを入れ、光の漏れがほとんどない ことを確認する。 ⑭ コネクタのカムレバーを90度回し、光の漏れが減少し、ほとんどないことを確認する。 ⑮ 側面のスイッチを切り、FVFLPC-2.5SMYコードを 外し、クランプアームを握り、コネクタをクレードル か ら、 取 り 外 す。 最 後 に ア ウ タ ー ハ ウ ジ ン グ と、 ダストキャップを取り付けて完成！ コネクタタブ クレードル 挿入ポイント バッファーポイント 最大6.4mm クランプアーム クランプ パッド 挿入ポイント 挿入ポイント ダストキャップ 11mm 30mm

ＬＡＮ関連部材

K

Opti-Core

™

光ファイバーパッチコード

● TIA-586-C.3に準拠しています。 ● デュプレックスクリップを取り外すことにより、シンプレックスコネクタに変更可能です。 ● 全数検査済み製品です。 FXD3-3M■Y FXE3-10M■Y F5D3-3M■Y F5E3-10M■Y F5D2-3M■Y F5F10-10M□Y F5Z3-12M□ F9E10-10M■Y F9D2-2M■Y F9S2-2M□Y FXE10-10M■Y FXF10-10M■Y F5E10-10M■Y F5D2-2M■Y F5S3-3M□Y F5S2-2M□Y F9D3-3M■Y F9E3-10M■Y F9D2-3M■Y F9S3-3M□Y 部品番号 明細 ジャケット_タイプ 難燃性 ケーブル_色 梱包数 光ファイバーパッチコード（OM3） FXD3-3M■Y 両端デュプレックスSC 3.0mm ライザー アクア 1 FXE10-10M■Y 両端デュプレックスLC 1.6mm 1 FXE3-10M■Y 片端デュプレックスSC、片端デュプレックスLC 1 FXF10-10M■Y 両端シンプレックスLC 1 FXLD3-3M■ 両端デュプレックスSC 3.0mm LSZH 1 FXLE10-10M■ 両端デュプレックスLC 1.6mm 1 FXLE3-10M■ 片端デュプレックスSC、片端デュプレックスLC 1 ※ ご注文の際は、部品番号■にケーブル長を入れてください。 　 ケーブル長：1, 1.5, 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 30（m） ※ FXF10-10M■Yのみ1.5mはご用意しておりません。 光ファイバーパッチコード（OM2） F5D3-3M■Y 両端デュプレックスSC 3.0mm ライザー オレンジ 1 F5E10-10M■Y 両端デュプレックスLC 1.6mm 1 F5E3-10M■Y 片端デュプレックスSC、片端デュプレックスLC 1 F5D2-2M■Y 両端シンプレックスSTコネクタ　2個 3.0mm 1 F5D2-3M■Y 片端デュプレックスSC、片端シンプレックスST　2個 1.6mm 1 F5LD3-3M■ 両端デュプレックスSC 3.0mm LSZH 1 F5LE10-10M■ 両端デュプレックスLC 1.6mm 1 F5LE3-10M■ 片端デュプレックスSC、片端デュプレックスLC 1 F5LD2-2M■ 両端シンプレックスSTコネクタ　2個 3.0mm 1 F5LD2-3M■ 片端デュプレックスSC、片端シンプレックスST　2個 1.6mm 1 F5S3-3M□Y 両端シンプレックスSC 3.0mm ライザー 1 F5F10-10M□Y 両端シンプレックスLC 1.6mm 1 F5S2-2M□Y 両端シンプレックスST 3.0mm 1 F5Z3-12M□ 片端デュプレックスSC、片端MT-RJ（ピンなし） 1.8mm 1 F5LZ3-12M□ 片端デュプレックスSC、片端MT-RJ（ピンなし） 1.8mm LSZH 1 ※ ご注文の際は、部品番号■にケーブル長を入れてください。　ケーブル長：1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 30（m） ※ ご注文の際は、部品番号□にケーブル長を入れてください。　ケーブル長：1, 2, 3, 5, 10（m） 光ファイバーパッチコード（OS1/OS2） F9D3-3M■Y 両端デュプレックスSC 3.0mm ライザー 黄 1 F9E10-10M■Y 両端デュプレックスLC 1.6mm 1 F9E3-10M■Y 片端デュプレックスSC、片端デュプレックスLC 1 F9D2-2M■Y 両端シンプレックスSTコネクタ　2個 3.0mm 1 F9D2-3M■Y 片端デュプレックスSC、片端シンプレックスST　2個 1.6mm 1 F9LD3-3M■ 両端デュプレックスSC 3.0mm LSZH 1 F9LE10-10M■ 両端デュプレックスLC 1.6mm 1 F9LE3-10M■ 片端デュプレックスSC、片端デュプレックスLC 1 F9LD2-2M■ 両端シンプレックスSTコネクタ　2個 3.0mm 1 F9LD2-3M■ 片端デュプレックスSC、片端シンプレックスST　2個 1.6mm 1 F9S3-3M□Y 両端シンプレックスSC 3.0mm ライザー 1 F9F10-10M□Y 両端シンプレックスLC 1.6mm 1 F9S2-2M□Y 両端シンプレックスST 3.0mm 1 ※ ご注文の際は、部品番号■にケーブル長を入れてください。　ケーブル長：1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 30（m） ※ ご注文の際は、部品番号□にケーブル長を入れてください。　ケーブル長：1, 2, 3, 5, 10（m）

ファイバー種別 OM3 OM2 OS1

挿入損失 通常：0.1dB、最大0.25dB 通常：0.1dB、最大0.25dB 最大：0.35dB

反射減衰量 ＞25dB ＞25dB ＞55dB
