ロボット言語について

(1)

ロボット言語について

真泉史夫

11111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111:111111111111111111111111111111111111111111111111111111111111111111111111111111111111111 今年の 3 月にデトロイトで聞かれた第 6 回ロボット展で世界最大のコンピュータ会社である IBM 社が言語をもった 2 種類の産業用ロボットを発表して注目を集めた.従来の産業用ロボット

は， Danger( 危険)， Dirty( 汚れ)， Dullness( 単

調)という場面向きのものが多かったが，ここで発表されたロボットは組立作業という De1icacy( 精巧)な場面に向いたものであり， 1 つは日本の三協精機製作所で作られたロボットで他の 1 つは RSI とよばれる IBM 社の試作ロボットである. この発表が注目を集めたのは，自社開発至上主義を通してきた IBM 社が日本製のロボットを採用したこと以上に r ロボットプログラミング用に ALGOL ， APL および LISP の良い点、を

ひろい集めた J

[

1 J AML (A Manufacturing

Language) という名のロボット言語を大きなセールスポイントとしてロボット市場に参入してき Tこことにある. 本文では，このようなロボット言語の現状について簡単にふれたのちにロボット言語システムの構成要件を概説する.

1 .

ロボット言語の現状

フレキシピリティに富む生産プロセスにロボットを使うためには，流れてくる品物の変化に応じてロボットの動きを変えてゆく必要があり，そこまいずみふみお側ジェー・エム・エー・システムズシステム計画部

4

8

4

(12) から「使いやすい言語」の要請がでてきている [2J.

1 .

1

ティーチングとロボヴト雪語ロボットに動作の指示を与える方法として現在最も使用されているのはティーチングとよばれる動作点を l つずつ教える方法であり，単純な作業の場合には直観的で習得しやすいという利点がある.しかしロボット利用場面が拡大しかっ周辺機器との連動などの高度化にともない，作業の指示者である人間とロボットおよび周辺機器とのコミュニケーションもより複雑となり，入手を多く取るティーチングに代わる手段としてロボット言語の実用化が求められており，ロボット言語を用意することがロボット市場に参入するための必須事項となりつつある.

1 .

2

研究開発の状況ロボット言語の研究は， 1960年代後半から人工知能研究の一環としてアメリカのスタンフォード大学や MIT およびイギリスのエジンパラ大学で始まった.特に，スタンフォード大学人工知能研究所で開発されたロボット言語 AL は，ロボッ卜の動作ならびに対象物記述の抽象化に本格的に取り組み，今日のロボヴ卜言語研究の源流となっている[3 J. アメリカでは，現在ユニメーション社の VAL

[

4J ，オートマティックス社の RAIL[5J ，マクドネルダグラス社の MCL [6J などのロボット言語が開発されている.一方，ヨーロッパでは，イギリスのエジンパラ大学の RAPT

[7],

フランスの Lお1

[8J

,

(2)

MAL

[IOJ などが研究段階から実用化に向かいつつあり，ロボット言語の標準化などをテーマとした研究者聞のコミュニケーシゴンもさかんである. 日本では，小松製作所が第 11 回国際産業用ロボットシンポジウムで溶接作業用言語 PLAW の発友を行なっている [11 J. また山梨大学の牧野を中心とした SCARA 研究会 [12J に参画したロボットメーカーが商品化している産業用ロボットの多くは，三協精機の SERF [12J や日本電気の

PASLA

[13J などのようにロボット言語をつけて!行場に出されている. これに加えて，前に述べた IBM の動向に見られるように内外のコンピュータメーカーが，そのソフトウェア開発力をロボット言語にも向けつつあり，ロボット言語の研究開発とその実用化に加速度がついてきている.

1 .

3

ロボ・y 卜言語の役割ロボット言語の役割は，一般のプログラミング言語の役割と相対で考えると次のようにとらえられる[

1

4 ]

.

(1)ロボットに動作を指示する子段. (2) ロボット利用の技法を広めるための技術交流の媒体. (3)その技術を蓄積するライブラリのための媒体. さらに言語ー般の性格として，

(

4) ロボット利用上の思考の媒体. (5) 概念形成上の培養基. ともなるといえる.

2 .

ロボッ卜言語システムの構成要件

ここまで「ロボット言語 J とよんできたものはより正確には「ロボット言語システム」とよぶべきであり， 1 ズ111こぶすようにロボソト本体，対象物，および胤辺機器を対象として，作業指示や動作指示を与える言語そのものと，それを解読しロボットを操作する処理系，ならびにロボットの|仕 1982 年 9 月号 . (

1J&11J!;V~

)

ヂラ間ト)~

E34

ロボット対象物

G

作業台

E

図 1 ロボット言語システムの構成要件界に|鶏する情報をもっ環境モデルという 3 つの要件から構成されている.

2 .

1

ロボ'"ト言語の定義要素ロボァトを動かすには次の情報が必要となる. @環境情報……ロボットの動く環境の記述.これは，ロボットの世界を表現したもので，ここで与えられた情報だけによってロボットは判断を行なうことになる. @動作制御情報……ロボットの動きとそれに付 i泊する種々の条件，他のロボヅトとの関係，動作の行ない方，精度などの情報の記述. これらの 2 つ情報の取扱いが可能なことがロボット言語に最低限必要なことといえよう [15J. この条件を満たすためのロボット言語の定義要素は， AL を参考にして整理すると次のようになる[

1

6 ]

.

(1)環境データ定義ロボット自体，対象物，作業台，部品供給装置搬入出装置，障害物などのロボット世界に存在する物体の形状とその位置・方向の定義. (2) 対象物の組付状態の定義対象物同士が組み付けられたり取り去られたりすることの定義で，これにより各対象物に対して与えられた位置と方向が固定されたり分離されたりする. (3) 動作指ノ1~ の定義ロボットの動きの定義であり，各関節へ直接指令する方法と対象物の移動を記述することにより (13)

4

9

5

(3)

ブラケット←F臥阿E 侭OT(Z， 90 ・ DEG)，VECTOR (20

,

40

,

0));

(環境データ定tl'，

7ラケ y ト握占pプラケッ同 FIWIE(悶'T(X， 180 ・民G)，VECTOR(O

,

l

,

5)ì;

(向上) ブラケ"トの穴←ブラケット・ FR酬E(ROT(凡 180 ・ DEG) ，VECTOH5.2

,

O));

(同土) FOR 1•1 UNTIL3 ∞ 次の処理を 3 @J操返す.(骨)flÇ文の Ælll BEGIN 開始 l 向上) CENTER 右腕; 右椀を中心にすえる. (劇作指示の Ælll ブラケット握奇←右腕: 右腕てプラケット握占を IEI寺. (問よ) AFFIX ブラケット TO 右腕 RIGIDLY: ブラケノトと右腕が結合;怯畦 (対象切の組付;杭懸の主畏) 阿OVE ブラケット TO 作業台 WITHAPPROACH=2 ・ INCHES: ブラケ，トを作棄さ方、ら 2 インチのところに移針 ItM午指示の主義 OPEN 右正 TO 3.5 ・ INCHES: UNFIX ブラケット F問阿君腕: INSERT ボルト TO ブラケットの穴右手を 3.5 インチ問(.(国]よ) ブラケ，，、が右阪からはなされた *;1 (対象吻の組付状g の正義) フラケ γ トの穴にボルトを待人. (よリ強力主高級王 ll) WITHFORCE=5∞0 ・ DYNES: ちからは. 5∞01 イン (知的機能の付 tu記i! 1 図 2 ロボット言語 AL による記述例ロボァトの動きを指定する方法とがある. (4) 知的機能の付加記述時間，温度，力などの動作条件の定義でセンサーによるモニタリング機能を前提としている. 小松製作所がアーク溶接用に開発した PLAW は，触覚センサーをたくみに組み入れてできている.また視覚センサーを扱ったものとしてはアメリカのオートマティックス社の RAIL がある. (5) 制御文の定義繰返しゃ条件分岐のようなプログラムの流れを制御する定義で，構造化プログラム技法の考慮が必要である.

(

6 )

コンパイル時の定義条件により異なる部分をコンパイルさせる定義で，必ずしも必要ではない. (7)より強力な高級定義類似した手順指定のうちの共通項を標準文節とし，変化する可能性のある項をパラメータとして代入することにより，ひとまとまりの作業を定義する方法. 図 2 に，以上のような定義要素を使ったロボッ

4

9

8

(14) ト言語の記述例を示す.

2 .

2

ロボヴト言語のレベルロボットの動作は手先の動きというミクロなレベルから組立作業というマクロなレベルまでありこれを一様な言語であっかうには無理がある. そこで，たとえば AL では下位言語と上位言語という 2 つのレベルを設定し，この問題を解決しょうとしている[17]. @下位言語……腕の運動や手首の動作などのロボットハードウェアの動作に対応する動作指示のための言語. @上位言語……ポンプヘッドの組付けとかスタッドの挿入のような工程要素作業を指示できる昔話 '"ロ口・このように下位言語が，プログラムをロボット制御用のハードウェアのコードから切り離すことを目的としているのに対し，上位言語は，プログラムをロボッ卜の単位動作の指示から切り離すことを目的としている. 最近のロボット言語研究では， I苅 3 にぷすように AL でいうド位言語を動作指示言語，上位言語を作業指示言語とよび，それぞれの円的に適合した言語のあり方が追求されているまた，フランスのロボッ卜言，ilJ LM の開発おは機械組立の分野ではロボット言語を凶 4 VこノJミすような 2 つの概念レベルに分類できるとしている.

mffector Leve

l

J

組立作業をロボッ卜の手先 (End

E

f

e

c

t

o

r

)

の操作と，センサーによって与えられるデータという 2 つの言葉で定義する概念.

r

O

b

j

e

c

t

Leve

l

J

ロボットの操作とは独立に部品開の組立関係という言葉で組立作業を定義する概念. 現在，開発されている言語のほとんどは前者に属するが，イギリスのエジンパラ大学で開発されている RAPT

11:.,

Object

Level のアプローチ

をとっている.

日本産業用ロボット工業会のロボット言語研究オベレーションズ・リサーチ

(4)

指示レベルロボットの動き記述~'7'J

|;Z司

ENTRY 作業空間に入る. APPROACH 後近点に行(. ALlGN 軸を合わせる. 動作指示 ENGAGE はめ合わせる. OPEN 手先を開(. DEPARETURE 退避点にもどる. EX

!

T

作業空間から出る.

百対~

INSERT ボルト INTO ブラケット穴 USING 治具ー l 作業指示 ;古具 1 ~使ってプラケットの穴にボルトを挿入する. 図 3 動作指示と作業指示図 4 概念レベルによる分類概念レベル Effector Level Object Level ロボヴトの動き記述 GRASP ボルト FROMノミレット INSERT ボルト TO ボソクスの〉ピ FITS/ ボ lレ人ボックスの穴で設計された作業指示向き言語の中でも，このアプローチが部分的に試みられている[

1

8 ]

.

そこでは r組立対象部品は必ず目標に対して

はめ合わせの部位 (ESP

:

Engage Sub

Part) をもち，同 H与にその組{、j がロボットの子先によって行なわれることを前提として子先によってつかまれる部位 (GSP

:

Grasp Sub

Part) がある.次に

その部品が組み付けられた後，他の部品をその J: にほめ合わせることになると相手とはめ合わされ

る部位 (TSP

:

Target Sub

Part) が l つ以上ありうることになる」としている. このように，ある部品の ESP は他の i部品の TSP とつながり，自身のもつ TSP は別の部品の ESP とつながり，全体の組立製品構成の関係が友わせる.この情報が，ロボット動作の生成に大きな役割をもっとされている.

2 .

3

処理系の構成ロボット言語で記述されたプログラムを解釈し 1982 年 9 月号

⑦

ロボットおよび周辺機器を操作する処理系は，それぞれの言語システムが扱う機能範囲や想定するコンピュータのレベルにより一様ではないが，ひとつのあり方として悦15 に示すようなコンポーネン卜からなる処埋系が考えられる[1 9]. (1)コンパイラロボット言語ソースプログラムを読みマクロ展開し，動作のシミュレートを行ない，オブジェクトコードを出力する. (2) 環境モデルマネーシャコンバイラから動作文をうけとり，環境モデルを参照して対象の座標や握り点などを計算し，ディフォルト値をおぎない，中間コードを作りコンパイラに返す. (3)軌道計算総オブジェクトコードの中の軌道情報にしたがって実際のサーボ制御用の軌道計算や軌道データを作る. (15)

4

9

7

(5)

ポットから独立させ，さらにコンピュータからも独立させる必要がある.このためには次のような点の考慮が必要となる. ④ロボットからの独立 NC などと同様に，中間コードの標準化を行なう. ④コンビュータからの独立処理系を記述する言語として標準プログラミング言語を使う. 環境モデル

o v

h

ロボットの世界に存在する物体の形状とその位置方向および物体問の関係に関する情報を分析して使用しやすい形式にし，かつ定義聞の関係を明確に表現した形式で統一的に取り扱うのが環境モ (4) アームコントローラオブジェクトコードと軌道データの両方をうけサーボ制御を実行する. さらにこのほかに，会話方式でプログラムを作ロボットの操作を行なうためのインタプリタ

2 .

5

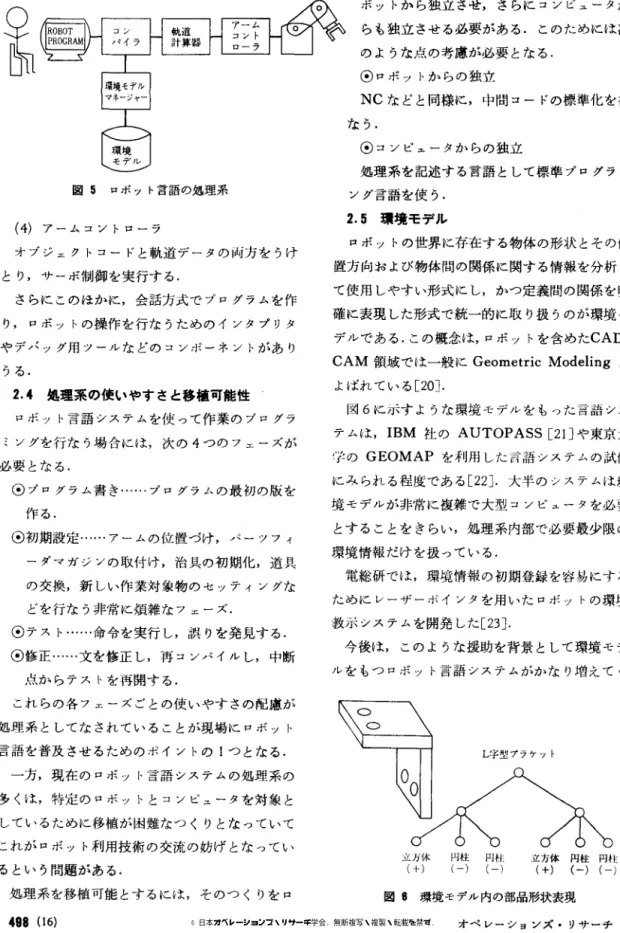

ロボット言語の処理系図 5 とり，り，デルである.この概念は，ロボットを含めた CAD/ やデバッグ用ツールなどのコンポーネントがあり

CAM 領域では一般に Geometric Modeling と

図 6 に示すような環境モテ‘ルをもった言語システムは， IBM 社の AUTOPASS [21J や東京大学の GEOMAP を利用した百語システムの試作よばれている [20J. うる. 処理系の使いやすさと移植可能性ロボット言語システムを使って作業のプログラミングを行なう場合には，次の 4 つのフェーズが

2 .

4

にみられる程度である [22].大半のンステムは環境モデルが非常に複雑で大型コンピュータを必要とすることをきらい，処理系内部で必要最少限の必要となる. ④プログラム書き……プログラムの最初j の版を {乍る. ④初期設定・・・…アームの位置づけ，パーツフィ環境情報だけを扱っている. 電総研では，環境情報の初期登録を容易にすゐためにレーザーポインタを用いたロボッ卜の環境教示システムを開発した [23]. このような援助を背景として環境モデーダマガジンの取付け，治具の初期化，道具の交換，新しい作業対象物のセッティングなどを行なう非常に煩雑なフェーズ.

④テスト……命令を実行し，誤りを発見する.

④修正……文を修正し，再コンバイルし，中断今後は，ルをもっロボット言語システムがかなり増えてく ;立 }j 休 (十) も士、J

剛一

柱、つ円ト立方体 (+) L字型プラケット

f

I

HI (ー) 円柱 (ー) 点からテストを再開する. これらの各フェーズごとの使いやすさの配慮が処理系としてなされていることが現場にロボット言語を普及させるためのポイントの l つとなる. 一方，現在のロボット言語システムの処理系の多くは，特定のロボットとコンビュータを対象としているために移植が困難なっくりとなっていてこれがロボット利用技術の交流の妨げとなっているとし、う問題がある. 処理系を移植可能とするには，環境モデル内の部品形状表現オベレーションズ・リサーチ図 S そのっくりをロ

4

9

8

(6)

ると思われる. 以上，ロボット言語の現状とロボット言語システムの構成要件について述べてきた. 各ロボット言語の特色については， (社)日本産業用ロボット工業会のロボット言語分科会でまとめたものを次ページ*にのせてあるので参考としていただきたい. (本出所: (社)日本産業用ロボット工業会) 今後のロボット言語の研究開発が，現状の多種多様なロボット言語を標準化し，ロボット利用技術の交流が広く行なわれるような基盤を作る方向に進むことを望む. 参考文献

[

1 J Tom Manuel

Personal Computer can

program high.assembly robot introduced by

IBM

,

Electronics

,

March 1

0 (1

982)

,

42-44

[2

J 編集部:ロボット事業化のカギはセンサーとソフ

トを制することだ，マネジメント 3 月号(1 982)

,

3

6 -

3

9 [

3 J S

.

Mujtaba

,

Ron Goldman

AL User

Manual

,

Stanford A

r

t

i

f

i

c

i

a

l

I

n

t

e

l

i

g

e

n

c

e

Lab.

,

(

1

97

7 )

[4J 窪田八洲洋 :PUMA シリーズにおける言語システム，オートメーション，

Vo

l

.

2

7 No. 4

.

(

19

8

2 )

4

4 -

4

7

[ 5 J メL地三郎:実用化時代に入った視覚「オートピジョン II J ，オートメーション，

Vo

l

.

2

7 No. 2

(

1

9

8

2 )

7

6 -

8

0 [

6 J M. A. Eastwood

Robot Programming

Languages

,

P

r

o

c

.

CAM

8 t

h

Annual Meeting

,

(

1

9

7

9 )

9

5 -

1

0

2 [

7 J

R

.

J

.

Popplestone

,

e

t

a

l

.

:

RAPT A language

f

o

r

describing assemblies

,

The l

n

d

u

s

t

r

i

a

l

Robot

,

S

e

p

.

(

1

9

7

8 )

1

3

1 -

1

3

7 [8 J J

.

C

.

Latombe

,

E

.

Mazer :

L M

A High.Level

Programming Language f

o

r

Controlling

Assembly Robots

,

Proceedings o

f

t

h

e

1

1 t

h

I

n

t

e

r

n

a

t

i

o

n

a

l

Symposium on I

n

d

u

s

t

r

i

a

l

Robots

(

P

r

o

c

.

11t

h ISIR)

,

(1

981)

,

6

8

3 -

6

9

0

1982 年 9 月号

[9 J M. Weck

ROBEX An Off

L

ine

Programming System f

o

r

Industr僘l Robots

,

P

r

o

c

.

1

1 t

h

ISIR

,

(1

981)

,

6

5

5 -

6

2 [

I

O

J

G. Gimi

,

e

t

a

l

.

Introducing S

o

f

t

w

a

r

Sÿ面白白ïs

i Ind s

li'

礼t. RbY

S

.

;

.

P

r

9 t

h

ISIR

, (1

979)

,

3

0

9 -

3

2

1 [

I

J

H. Takagi: The Programming Language

f

o

r

Welding Robot

,

P

r

o

c

.

1

1t

h ISIR

,

(198

1),

6

9

1 -

6

9

8

[12J 安川員仁，林善雄: SKILAM における言語システム，オートメーショ:/，

Vo

l

.

2

7 No. 4

,

(

19

8

2 )

5

8 -

6

4

[13J 諸田昇，岩崎真人 iNEBOTJ の開発と応用，ロボット，

No. 3

2 October

(1

981)

,

1

7 -

2

3

[14J 竹下亨:日本におけるプログラミング言語，

bit

,

プログラミング言語特集号，

(1974)

,

2

6

4 -

2

7

0

[15J 平山慎一郎他:ロボット言語に関する基礎調査研究ヲ{社)日本産業用ロボット工業会，エンジニアリングプロジェクト調査研究報告書，

(19

77),

2

6 -

1

7

1

[16J 真泉史夫:ロボットの制御システムと言語，オートメーション，

Vo

l

.

2

7 No. 4

,

(1982)

,

1

8 -

2

6

[17J 小野勝章:ロボット言語について，ロボット，

No. 2

1 (1

978)

,

1

0 -

1

6

[18J 平山慎一郎他:利用者向き組立作業指示言語， (社)日本産業用ロボット工業会，エンジニアリングプロジェクト調査研究報告書，

(1

980)

,

4

6 -

1

7 [

1

9 J

H. Inoue

,

e

t

a

l

.

:

Design and Implementation

o

f

High Level Robot Language

,

P

r

o

c

.

1

1 t

h

ISIR

,

(

19

81 )

6

7

5

-6

8

2

[20J 沖野教郎，久保洋:形状モデリングと CAD/

CAM ，情報処理，

Vo

1 .

2

1 No.7

,

(1980)

,

7

2

5 -

7

3

3 [

2

1 J

L.T. Lieberman

,

M.A. Wesley: AUTOPASS

An Automatic Programming System f

o

r

Computer Controlled Mechanical Assembly

,

IBM

J

.

RES. DEV

,

No. 21

,

(

1

9

7

7 )

[22J 佐田登志夫，木村文彦:幾何モデルによる工業用ロボット作業プログラミングシステムの開発，昭和 56年精機学会春期大会論文集，

5

9

2 -

5

9

4

[23J 石井優:レーザを用いた物体認識と環境教示システム，オートメーショ γ ，

Vo

l

.

2

7 No. 2 (1982)

,

2

3 -

2

9 (

1

7)

4

9

(7)
