Ⅳ-3 事業計画変更説明書

（大垣排水区）

事 業 計 画 変 更 説 明 書

（大垣排水区）

目 次

第１ 事業計画の概要

１．全体計画の概要及び理由･･･････････････････････････････････････････････176 ２．事業計画の概要及び理由･･･････････････････････････････････････････････178 第２ 予定処理区域及びその周辺の地域の地形及び土地利用の状況(令第４条第１号)

１．地形及び土地の用途･･･････････････････････････････････････････････････181 ２．予定排水区域及びその決定理由･････････････････････････････････････････181 ３．管渠、処理施設及びポンプ場の位置の決定理由･･･････････････････････････184 第３ 計画雨水量及びその算定根拠(令第４条第２号)

１．主要な浸水被害の状況･････････････････････････････････････････････････190 ２．降雨量(降雨強度公式を含む)及びその決定理由･･･････････････････････････193 ３．流出係数及びその決定理由･････････････････････････････････････････････201 ４．主要な管渠の流量計算及びポンプ場の容量計算･･･････････････････････････206

( 174 )

第 １ 事 業 計 画 の 概 要

第１ 事業計画の概要

１．全体計画の概要及び理由

公共下水道全体計画(全体計画)として、昭和46年度に汚水計画と併せて雨水計画を位置付けし たが、汚水事業を先行したため及び主に河川部局において治水対策を実施してきたため、下水道雨 水計画の見直しを見送り、計画処理区域の拡張に伴い計画排水区域を拡張してきた。

しかし、近年になり社会情勢及び土地利用の変化等に伴って宅地化が進行し、流出係数の変化 による雨水流出量の増加や降雨量の増加により、市民生活に多大な影響をもたらす内水による浸水 被害が発生しているため、下水道部局としての雨水対策事業が急務となってきた。

本事業計画に関わる排水区域が該当する河川流域においては、｢牧田川圏域河川整備計画(平成 27年10月策定)｣及び、｢水門川流域整備計画(平成21年7月策定)｣が策定されており、これら上位計画

と整合を図るとともに、

①計画区域を精査して河川区域(河川堤外地を含む)を除き

②最新の排水系統を現地確認した上で排水区界を見直し

③降雨強度式を最新の降雨データで見直し

④流出係数を最新の土地利用で見直し

等計画諸元、施設計画等、計画全般にわたる見直しを行い、平成17年度に市総合治水計画であ る｢大垣市排水全体計画(大垣地域)｣を策定した。また、平成27年度には事業の進捗や近年の土地利 用状況の変化、降雨状況の変化等を受け、既定全体計画の見直し計画の策定を行った。

全体計画の概要を表1-1に示す。

( 176 )

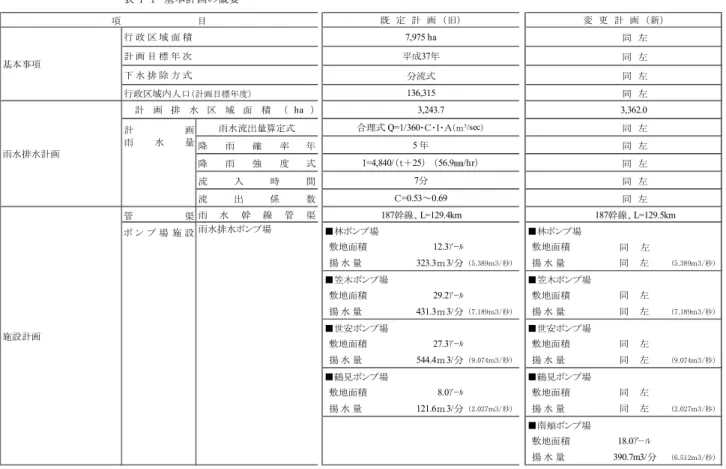

表 1-1　基本計画の概要 項 目

行 政 区 域 面 積 7,975 ha 同　左

計 画 目 標 年 次 平成37年 同　左

下 水 排 除 方 式 分流式 同　左

行政区域内人口（計画目標年度） 136,315 同　左

3,243.7 3,362.0 雨水流出量算定式 合理式 Q=1/360･Ｃ･Ｉ･Ａ（ｍ³/sec） 同　左

降 雨 確 率 年 5 年 同　左

降 雨 強 度 式 Ｉ=4,840/（ｔ＋25） （56.9㎜/hr） 同　左

流 入 時 間 7分 同　左

流 出 係 数 Ｃ=0.53～0.69 同　左

管 渠 雨 水 幹 線 管 渠 187幹線、L=129.4km 187幹線、L=129.5km

ポ ン プ 場 施 設 雨水排水ポンプ場 ■林ポンプ場 ■林ポンプ場

敷地面積 12.3ｱｰﾙ 敷地面積 同 左

揚 水 量 323.3ｍ3/分（5.389ｍ3/秒） 揚 水 量 同　左 （5.389ｍ3/秒）

■笠木ポンプ場 ■笠木ポンプ場

敷地面積 29.2ｱｰﾙ 敷地面積 同　左

揚 水 量 431.3ｍ3/分（7.189ｍ3/秒） 揚 水 量 同　左 （7.189ｍ3/秒）

■世安ポンプ場 ■世安ポンプ場

敷地面積 27.3ｱｰﾙ 敷地面積 同　左

揚 水 量 544.4ｍ3/分（9.074ｍ3/秒） 揚 水 量 同　左 （9.074ｍ3/秒）

■鶴見ポンプ場 ■鶴見ポンプ場

敷地面積 8.0ｱｰﾙ 敷地面積 同　左

揚 水 量 121.6ｍ3/分（2.027ｍ3/秒） 揚 水 量 同　左 （2.027ｍ3/秒）

■南 ポンプ場

敷地面積 18.0ｱｰﾙ

揚 水 量 390.7m3/分 （6.512ｍ3/秒）

施設計画

既 定 計 画 （旧） 変 更 計 画 （新）

基本事項

雨水排水計画

計 画 排 水 区 域 面 積 （ ha ）

計 画

雨 水 量

２．事業計画の概要及び理由

大垣市公共下水道事業計画(大垣排水区)は、浸水の防除を目的として、市街化区域を対象に現 在、雨水約2,966haの区域を事業計画に位置付けている。今回の事業計画の変更は都市活動や良 好な都市環境を維持するために必要となる大垣市公共下水道の排水区域を拡張(約60ha)すると ともに、大池町周辺地域の浸水の防除を目的として、南 町１丁目地内に内水排除能力の強化 に向けた雨水ポンプ場を追加する。これらの変更に伴う、施設計画及び概算事業費の見直しを 行うものである。

表1-2に事業計画の概要を示す。

( 178 )

表1-2 事業計画の概要（大垣排水区 新旧対照表）

項 目

工事完成予定年度 （計画目標年度） 平成33年度 同　左

下 水 排 除 方 式 分流式 同　左

行政区域内人口 （計画目標年度） 146,005 人 同　左

2,965.7 3,025.6 雨水流出量算定式 合理式 Q=1/360･Ｃ･Ｉ･Ａ （ｍ

³

/sec） 同　左

降 雨 確 率 年 5 年 同　左

降 雨 強 度 式 Ｉ=4,840/（ｔ＋25） （56.9㎜/hr） 同　左

流 入 時 間 7分 同　左

流 出 係 数 Ｃ=0.53～0.69 同　左

管 渠 雨 水 幹 線 管 渠

ポ ン プ 場 ■林ポンプ場 ■林ポンプ場

敷地面積 12.3ｱｰﾙ 敷地面積 同 左

揚 水 量 162.0ｍ

³

/分 揚 水 量 同 左

■笠木ポンプ場 ■笠木ポンプ場

敷地面積 29.2ｱｰﾙ 敷地面積 同 左

揚 水 量 324.0ｍ

³

/分 揚 水 量 同 左

■世安ポンプ場 ■世安ポンプ場

敷地面積 27.3ｱｰﾙ 敷地面積 同 左

揚 水 量 329.4ｍ

³

/分 揚 水 量 同 左

■鶴見ポンプ場 ■鶴見ポンプ場

敷地面積 8.0ｱｰﾙ 敷地面積 同 左

揚 水 量 121.6ｍ3/分 揚 水 量 同 左

■南 ポンプ場

敷地面積 4.6ｱｰﾙ

揚 水 量 180.0ｍ3/分 基

本 事 項

雨 水 排 水 計 画

予 定 排 水 区 域 面 積 （ha）

計 画 雨 水 量

施 設 計 画

123幹線、L=83.4km 124幹線、L=85.3km

雨 水 排 水 ポ ン プ 場

既 定 計 画 （旧） 変 更 計 画 （新）

第２ 予定排水区域及びその周辺の地域の地形及び土地の用途 (令第４条第１号)

( 180 )

第２ 予定排水区域及びその周辺の地域の地形及び土地の用途(令第４条第１号) １．地形及び土地の用途

大垣市は、濃尾平野の北西端、岐阜県南西部に位置し、平成18年3月に旧墨俣町及び旧上石津 町と合併して、面積206.52km2、人口約16万人(平成27年3月末現在)を擁する岐阜県西濃地域の 中心都市である。

その内、旧大垣市の区域を計画する大垣処理区の地形は、地表勾配1/6,000程度と概ね平坦で、

標高は北部地域でＴＰ.+11.0～+10.5m、南部地域で+2.5m、西部地域で+8m、東部地域で+5m 程度を示し、北から南、西から東へ緩やかに傾斜している。また、本市の中心市街地は市域の 中央に位置し、その標高は概ね+4.0～+6.7mを示す。

本処理区は東に揖斐川、西に杭瀬川・相川、南に牧田川、北に平野井川など周辺を河川に囲 まれ、世界でもめずらしい｢輪中｣を築いて外水から集落を守り、過去大小80にも及ぶ輪中堤を 有した輪中地帯である。

平地部の地形は低湿地帯に相当し、その地盤構成は比較的軟弱な沖積層がTP.-20m付近まで 堆積し、下位には密に締まった扇状地推積物の洪積砂礫層が分布する。

本市の交通体系は、JR東海道本線、美濃赤坂線、近鉄養老線、樽見鉄道をはじめ、名神高速 道路大垣インタ－チェンジを遠距離輸送の核として、国道、主要地方道が整備されており、平 成24年には東海環状自動車道大垣西インターチェンジが新たに供用開始している。

各鉄道路線及び名神高速道路並びに各国道は本市と近畿・中部両経済圏を結ぶ重要な役割を 果たしている。

土地利用計画については、交通機関の進歩や道路網の整備による市街地の拡大に伴って生じ る住宅・工場の混在等の無秩序な開発を防止し、住居地域及び商業地と工業地域が調和の取れ た市街地形成及び自然環境と緑農地を保全し災害の防止を図るべく、区域区分を指定している。

また、平成22年8月の都市計画決定では南一色木戸地区・外野地区・ソフトピアジャパン周辺 地区の用途変更及び市街化編入が位置付けられた。さらに、平成28年4月の都市計画決定では横 曽根工業団地地区を新たに工業専用地域として市街化編入が位置付けられた。

２．予定排水区域及びその決定の理由

事業計画予定排水区域は、市街化区域の大部分と市街化調整区域の一部とし、一級河川の河 川区域(河川堤外地区含む)を計画排水区域から除いた約3,026ヘクタールの区域とする。

本事業計画では、予定排水区域の中で浸水防除を図るべく対策施設を整備していくものである。

図2-1に大垣市公共下水道事業計画一般図(雨水)を示す。また、表2-1に雨水排水区別面積を示

す。

表2-1 雨水排水区別面積

排水区名 全体計画区域 事業計画 区域

市 街化区域 調整区域 計 市街化区域 調整 区域 計

大 薬師川排水区 - - - - - -

垣 矢道川第１排水区 - - - - - -

処 矢道川第２排水区 21.20 - 21.20 - - -

理 矢道川第３排水区 - - - - - -

区 矢道川第４排水区 1.07 - 1.07 - - -

大谷川第１排水区 - - - - - -

大谷川第２排水区 - - - - - -

大谷川第３排水区 140.73 - 140.73 91.52 - 91.52

大谷川第４排水区 93.04 - 93.04 93.04 - 93.04

大谷川第５排水区 12.94 - 12.94 12.94 - 12.94

大谷川第６排水区 187.51 - 187.51 187.51 - 187.51

大谷川第７排水区 44.15 - 44.15 44.15 - 44.15

大谷川第８排水区 20.74 - 20.74 20.74 - 20.74

大谷川第９排水区 82.76 - 82.76 82.76 - 82.76

大谷川第10排水区 16.70 - 16.70 16.70 - 16.70

泥川排水区 - - - - - -

相川第１排水区 86.17 - 86.17 86.17 - 86.17

相川第２排水区 2.58 - 2.58 2.58 - 2.58

奥川排水区 - - - - - -

菅野川第１排水区 15.42 - 15.42 15.42 - 15.42

菅野川第２排水区 18.23 - 18.23 18.23 - 18.23

菅野川第３排水区 - - - - - -

水門川第１排水区 38.77 - 38.77 38.77 - 38.77

水門川第２排水区 18.77 - 18.77 18.77 - 18.77

水門川第３排水区 19.20 - 19.20 19.20 - 19.20

水門川第４排水区 40.76 - 40.76 40.76 - 40.76

水門川第５排水区 82.80 - 82.80 82.80 - 82.80

水門川第６排水区 22.38 - 22.38 22.38 - 22.38

水門川第７排水区 26.53 - 26.53 26.53 - 26.53

水門川第８排水区 74.52 - 74.52 74.52 - 74.52

水門川第９排水区 32.30 - 32.30 32.30 - 32.30

水門川第10排水区 13.54 - 13.54 13.54 - 13.54

水門川第11排水区 195.17 - 195.17 195.17 - 195.17

水門川第12排水区 23.20 - 23.20 23.20 - 23.20

水門川第13排水区 10.18 - 10.18 10.18 - 10.18

水門川第14排水区 38.32 - 38.32 38.32 - 38.32

水門川第15排水区 88.38 - 88.38 88.38 - 88.38

新規川第１排水区 79.85 - 79.85 79.85 - 79.85

新規川第２排水区 42.43 - 42.43 42.43 - 42.43

新規川第３排水区 23.63 - 23.63 23.63 - 23.63

新規川第４排水区 57.07 - 57.07 57.07 - 57.07

中之江川第１排水区 29.96 - 29.96 29.87 - 29.87

中之江川第２排水区 10.28 - 10.28 4.29 - 4.29

中之江川第３排水区 15.14 - 15.14 5.28 - 5.28

中之江川第４排水区 15.47 - 15.47 3.66 - 3.66

中之江川第５排水区 100.32 - 100.32 79.96 - 79.96 中之江川第６排水区 112.55 - 112.55 83.02 - 83.02 中之江川第7-1排水区 29.35 - 29.35 29.35 - 29.35 中之江川第7-2排水区 15.96 - 15.96 15.96 - 15.96 中之江川第８排水区 103.33 - 103.33 86.76 - 86.76 中之江川第９排水区 119.46 2.90 122.36 119.46 2.90 122.36

中之江川第10排水区 88.22 - 88.22 88.22 - 88.22

中之江川第11排水区 89.60 - 89.60 89.60 - 89.60

中之江川第12-1排水 区 20.28 - 20.28 20.28 - 20.28 中之江川第12-2排水 区 68.37 - 68.37 68.37 - 68.37

杭瀬川第１排水区 79.87 - 79.87 27.94 - 27.94

杭瀬川第２排水区 81.61 - 81.61 51.38 - 51.38

杭瀬川第３排水区 7.11 - 7.11 7.11 - 7.11

杭瀬川第４排水区 10.17 - 10.17 10.17 - 10.17

杭瀬川第５排水区 53.29 - 53.29 53.29 - 53.29

杭瀬川第６排水区 51.76 - 51.76 51.76 - 51.76

杭瀬川第7-1排水区 30.28 - 30.28 11.71 - 11.71

杭瀬川第7-2排水区 - - - - - -

杭瀬川第7-3排水区 - - - - - -

杭瀬川第8-1排水区 232.51 - 232.51 231.98 - 231.98

杭瀬川第8-2排水区 41.00 - 41.00 41.00 - 41.00

杭瀬川第8-3排水区 - - - - - -

杭瀬川第8-4排水区 - - - - - -

杭瀬川第９排水区 85.44 - 85.44 45.17 - 45.17

杭瀬川第10排水区 27.39 - 27.39 - - -

杭瀬川第11排水区 118.40 - 118.40 116.63 - 116.63

杭瀬川第12排水区 46.39 - 46.39 46.39 - 46.39

杭瀬川直接排水区 4.52 - 4.52 4.52 - 4.52

合計 3,359.07 2.90 3,361.97 3,022.69 2.90 3,025.59

３．管渠、処理施設及びポンプ場の位置の決定の理由 （１） 雨水管渠

幹線管渠(下水排除面積が 10ha 以上で構造の大部分が開渠のもの)のみ、事業計画に位置付 けした。雨水管渠の位置については、本市特有の輪中の形態を尊重し流域変更を最小限に留め るよう配慮し、在来の水路を最大限利用するものとして、以下の方針の下で決定した。

①河川計画（流域界、河道計画等）との整合を図る。

②雨水渠は在来水路の利用を原則とし、必要に応じて拡幅・改修を行うものとする。

③計画断面の施工が(物理的、時間的に)困難であると考えられる区間ついて排水系統の分割 あるいは計画雨水量の一部を分水するためのバイパス管を設ける。

バイパス管計画

排水区 幹線

番号 幹線名 水路番号 延長

(m)

大谷川第６ 40 熊野第２号 151A～151B 300

大谷川第９ 50 長松第４号 7-1～7-5 525

相川第１ 69 綾里第８号 101 194

新規川第４ 125 新町 8A～8D 332

杭瀬川第8-1 196 青柳第１号幹線 295A 285

合計 1,636

④他事業にて雨水調整池計画がある場合は、その雨水流出抑制を見込んだ管渠計画とする。

表 2-2 に雨水幹線調書を示す。

( 184 )

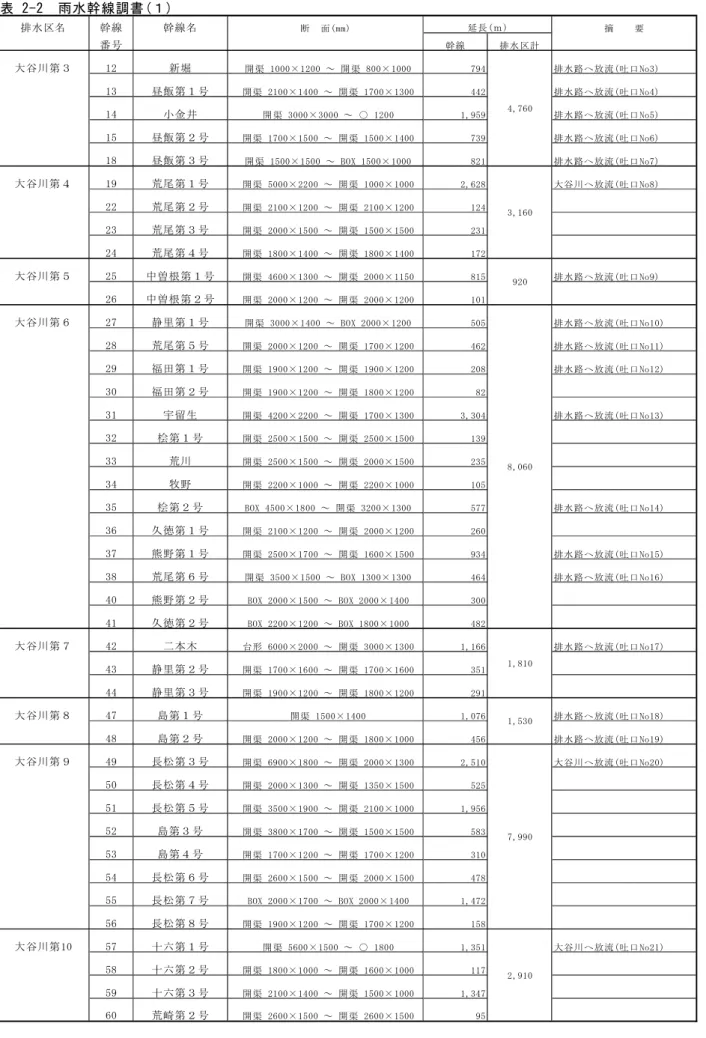

表 2-2　雨水幹線調書(１)

排水区名 幹線 幹線名

断　面(mm) 摘　　要

番号

幹線 排水区計

大谷川第３ 12 新堀

開渠 1000×1200 ～ 開渠 800×1000 794 排水路へ放流(吐口No3)

13 昼飯第１号

開渠 2100×1400 ～ 開渠 1700×1300 442 排水路へ放流(吐口No4)

14 小金井

開渠 3000×3000 ～ ○ 1200 1,959 排水路へ放流(吐口No5)

15 昼飯第２号

開渠 1700×1500 ～ 開渠 1500×1400 739 排水路へ放流(吐口No6)

18 昼飯第３号

開渠 1500×1500 ～ BOX 1500×1000 821 排水路へ放流(吐口No7)

大谷川第４ 19 荒尾第１号

開渠 5000×2200 ～ 開渠 1000×1000 2,628 大谷川へ放流(吐口No8)

22 荒尾第２号

開渠 2100×1200 ～ 開渠 2100×1200 124

23 荒尾第３号

開渠 2000×1500 ～ 開渠 1500×1500 231

24 荒尾第４号

開渠 1800×1400 ～ 開渠 1800×1400 172

大谷川第５ 25 中曽根第１号

開渠 4600×1300 ～ 開渠 2000×1150 815 排水路へ放流(吐口No9)

26 中曽根第２号

開渠 2000×1200 ～ 開渠 2000×1200 101

大谷川第６ 27 静里第１号

開渠 3000×1400 ～ BOX 2000×1200 505 排水路へ放流(吐口No10)

28 荒尾第５号

開渠 2000×1200 ～ 開渠 1700×1200 462 排水路へ放流(吐口No11)

29 福田第１号

開渠 1900×1200 ～ 開渠 1900×1200 208 排水路へ放流(吐口No12)

30 福田第２号

開渠 1900×1200 ～ 開渠 1800×1200 82

31 宇留生

開渠 4200×2200 ～ 開渠 1700×1300 3,304 排水路へ放流(吐口No13)

32 桧第１号

開渠 2500×1500 ～ 開渠 2500×1500 139

33 荒川

開渠 2500×1500 ～ 開渠 2000×1500 235

34 牧野

開渠 2200×1000 ～ 開渠 2200×1000 105

35 桧第２号

BOX 4500×1800 ～ 開渠 3200×1300 577 排水路へ放流(吐口No14)

36 久徳第１号

開渠 2100×1200 ～ 開渠 2000×1200 260

37 熊野第１号

開渠 2500×1700 ～ 開渠 1600×1500 934 排水路へ放流(吐口No15)

38 荒尾第６号

開渠 3500×1500 ～ BOX 1300×1300 464 排水路へ放流(吐口No16)

40 熊野第２号

BOX 2000×1500 ～ BOX 2000×1400 300

41 久徳第２号

BOX 2200×1200 ～ BOX 1800×1000 482

大谷川第７ 42 二本木

台形 6000×2000 ～ 開渠 3000×1300 1,166 排水路へ放流(吐口No17)

43 静里第２号

開渠 1700×1600 ～ 開渠 1700×1600 351

44 静里第３号

開渠 1900×1200 ～ 開渠 1800×1200 291

大谷川第８ 47 島第１号

開渠 1500×1400 1,076 排水路へ放流(吐口No18)

48 島第２号

開渠 2000×1200 ～ 開渠 1800×1000 456 排水路へ放流(吐口No19)

大谷川第９ 49 長松第３号

開渠 6900×1800 ～ 開渠 2000×1300 2,510 大谷川へ放流(吐口No20)

50 長松第４号

開渠 2000×1300 ～ 開渠 1350×1500 525

51 長松第５号

開渠 3500×1900 ～ 開渠 2100×1000 1,956

52 島第３号

開渠 3800×1700 ～ 開渠 1500×1500 583

53 島第４号

開渠 1700×1200 ～ 開渠 1700×1200 310

54 長松第６号

開渠 2600×1500 ～ 開渠 2000×1500 478

55 長松第７号

BOX 2000×1700 ～ BOX 2000×1400 1,472

56 長松第８号

開渠 1900×1200 ～ 開渠 1700×1200 158

大谷川第10 57 十六第１号

開渠 5600×1500 ～ ○ 1800 1,351 大谷川へ放流(吐口No21)

58 十六第２号

開渠 1800×1000 ～ 開渠 1600×1000 117

59 十六第３号

開渠 2100×1400 ～ 開渠 1500×1000 1,347

60 荒崎第２号

開渠 2600×1500 ～ 開渠 2600×1500 95

1,810

1,530

7,990

2,910 920 延長(ｍ)

8,060 4,760

3,160

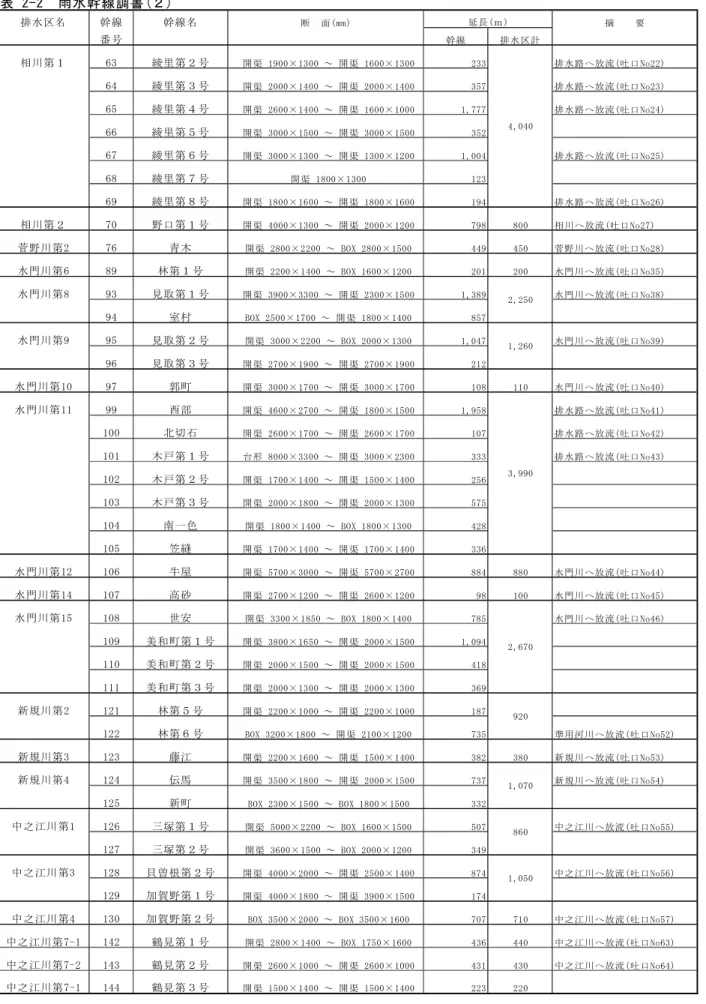

表 2-2　雨水幹線調書(２)

排水区名 幹線 幹線名

断　面(mm) 摘　　要

番号

幹線 排水区計

相川第１ 63 綾里第２号

開渠 1900×1300 ～ 開渠 1600×1300 233 排水路へ放流(吐口No22)

64 綾里第３号

開渠 2000×1400 ～ 開渠 2000×1400 357 排水路へ放流(吐口No23)

65 綾里第４号

開渠 2600×1400 ～ 開渠 1600×1000 1,777 排水路へ放流(吐口No24)

66 綾里第５号

開渠 3000×1500 ～ 開渠 3000×1500 352

67 綾里第６号

開渠 3000×1300 ～ 開渠 1300×1200 1,004 排水路へ放流(吐口No25)

68 綾里第７号

開渠 1800×1300 123

69 綾里第８号

開渠 1800×1600 ～ 開渠 1800×1600 194 排水路へ放流(吐口No26)

相川第２ 70 野口第１号

開渠 4000×1300 ～ 開渠 2000×1200 798 800 相川へ放流(吐口No27)

菅野川第2 76 青木

開渠 2800×2200 ～ BOX 2800×1500 449 450 菅野川へ放流(吐口No28)

水門川第6 89 林第１号

開渠 2200×1400 ～ BOX 1600×1200 201 200 水門川へ放流(吐口No35)

水門川第8 93 見取第１号

開渠 3900×3300 ～ 開渠 2300×1500 1,389 水門川へ放流(吐口No38)

94 室村

BOX 2500×1700 ～ 開渠 1800×1400 857

水門川第9 95 見取第２号

開渠 3000×2200 ～ BOX 2000×1300 1,047 水門川へ放流(吐口No39)

96 見取第３号

開渠 2700×1900 ～ 開渠 2700×1900 212

水門川第10 97 郭町

開渠 3000×1700 ～ 開渠 3000×1700 108 110 水門川へ放流(吐口No40)

水門川第11 99 西部

開渠 4600×2700 ～ 開渠 1800×1500 1,958 排水路へ放流(吐口No41)

100 北切石

開渠 2600×1700 ～ 開渠 2600×1700 107 排水路へ放流(吐口No42)

101 木戸第１号

台形 8000×3300 ～ 開渠 3000×2300 333 排水路へ放流(吐口No43)

102 木戸第２号

開渠 1700×1400 ～ 開渠 1500×1400 256

103 木戸第３号

開渠 2000×1800 ～ 開渠 2000×1300 575

104 南一色

開渠 1800×1400 ～ BOX 1800×1300 428

105 笠縫

開渠 1700×1400 ～ 開渠 1700×1400 336

水門川第12 106 牛屋

開渠 5700×3000 ～ 開渠 5700×2700 884 880 水門川へ放流(吐口No44)

水門川第14 107 高砂

開渠 2700×1200 ～ 開渠 2600×1200 98 100 水門川へ放流(吐口No45)

水門川第15 108 世安

開渠 3300×1850 ～ BOX 1800×1400 785 水門川へ放流(吐口No46)

109 美和町第１号

開渠 3800×1650 ～ 開渠 2000×1500 1,094

110 美和町第２号

開渠 2000×1500 ～ 開渠 2000×1500 418

111 美和町第３号

開渠 2000×1300 ～ 開渠 2000×1300 369

新規川第2 121 林第５号

開渠 2200×1000 ～ 開渠 2200×1000 187

122 林第６号

BOX 3200×1800 ～ 開渠 2100×1200 735 準用河川へ放流(吐口No52)

新規川第3 123 藤江

開渠 2200×1600 ～ 開渠 1500×1400 382 380 新規川へ放流(吐口No53)

新規川第4 124 伝馬

開渠 3500×1800 ～ 開渠 2000×1500 737 新規川へ放流(吐口No54)

125 新町

BOX 2300×1500 ～ BOX 1800×1500 332

中之江川第1 126 三塚第１号

開渠 5000×2200 ～ BOX 1600×1500 507 中之江川へ放流(吐口No55)

127 三塚第２号

開渠 3600×1500 ～ BOX 2000×1200 349

中之江川第3 128 貝曽根第２号

開渠 4000×2000 ～ 開渠 2500×1400 874 中之江川へ放流(吐口No56)

129 加賀野第１号

開渠 4000×1800 ～ 開渠 3900×1500 174

中之江川第4 130 加賀野第２号

BOX 3500×2000 ～ BOX 3500×1600 707 710 中之江川へ放流(吐口No57)

中之江川第7-1 142 鶴見第１号

開渠 2800×1400 ～ BOX 1750×1600 436 440 中之江川へ放流(吐口No63)

中之江川第7-2 143 鶴見第２号

開渠 2600×1000 ～ 開渠 2600×1000 431 430 中之江川へ放流(吐口No64)

中之江川第7-1 144 鶴見第３号

開渠 1500×1400 ～ 開渠 1500×1400 223 220

1,070

860

1,050 2,250

1,260

3,990

2,670

920 4,040 延長(ｍ)

( 186 )

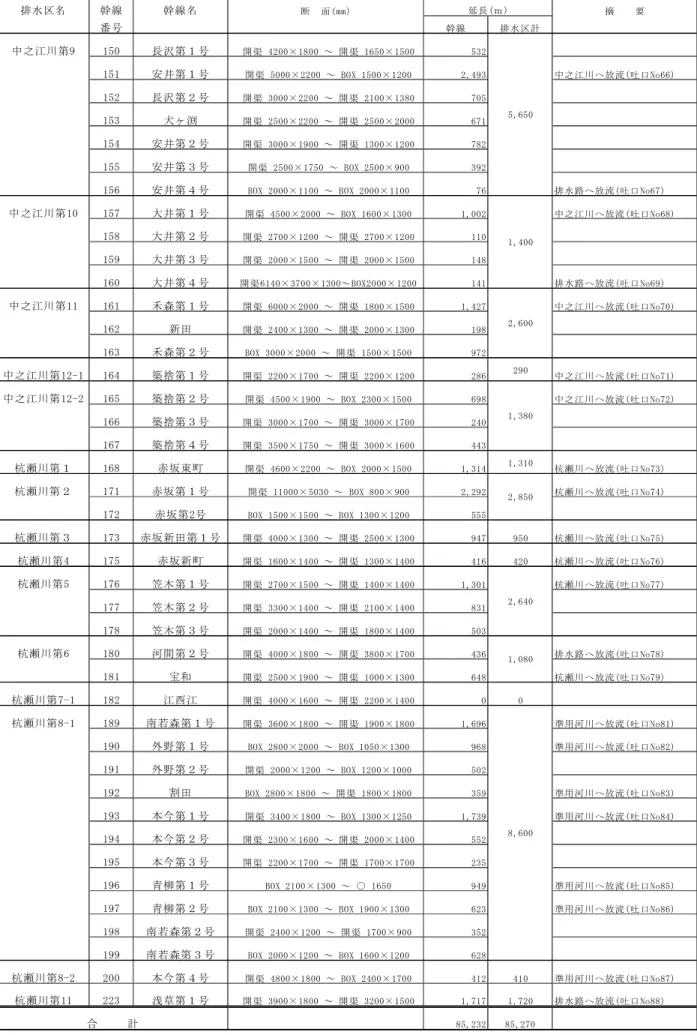

表 2-2　雨水幹線調書(３)

排水区名 幹線 幹線名

断　面(mm) 摘　　要

番号

幹線 排水区計

中之江川第9 150 長沢第１号

開渠 4200×1800 ～ 開渠 1650×1500 532

151 安井第１号

開渠 5000×2200 ～ BOX 1500×1200 2,493 中之江川へ放流(吐口No66)

152 長沢第２号

開渠 3000×2200 ～ 開渠 2100×1380 705

153 犬ヶ渕

開渠 2500×2200 ～ 開渠 2500×2000 671

154 安井第２号

開渠 3000×1900 ～ 開渠 1300×1200 782

155 安井第３号

開渠 2500×1750 ～ BOX 2500×900 392

156 安井第４号

BOX 2000×1100 ～ BOX 2000×1100 76 排水路へ放流(吐口No67)

中之江川第10 157 大井第１号

開渠 4500×2000 ～ BOX 1600×1300 1,002 中之江川へ放流(吐口No68)

158 大井第２号

開渠 2700×1200 ～ 開渠 2700×1200 110

159 大井第３号

開渠 2000×1500 ～ 開渠 2000×1500 148

160 大井第４号

開渠6140×3700×1300～BOX2000×1200 141 排水路へ放流(吐口No69)

中之江川第11 161 禾森第１号

開渠 6000×2000 ～ 開渠 1800×1500 1,427 中之江川へ放流(吐口No70)

162 新田

開渠 2400×1300 ～ 開渠 2000×1300 198

163 禾森第２号

BOX 3000×2000 ～ 開渠 1500×1500 972

中之江川第12-1 164 築捨第１号

開渠 2200×1700 ～ 開渠 2200×1200 286 290 中之江川へ放流(吐口No71)

中之江川第12-2 165 築捨第２号

開渠 4500×1900 ～ BOX 2300×1500 698 中之江川へ放流(吐口No72)

166 築捨第３号

開渠 3000×1700 ～ 開渠 3000×1700 240

167 築捨第４号

開渠 3500×1750 ～ 開渠 3000×1600 443

杭瀬川第１ 168 赤坂東町

開渠 4600×2200 ～ BOX 2000×1500 1,314 1,310

杭瀬川へ放流(吐口No73)

杭瀬川第２ 171 赤坂第１号

開渠 11000×5030 ～ BOX 800×900 2,292 杭瀬川へ放流(吐口No74)

172 赤坂第2号

BOX 1500×1500 ～ BOX 1300×1200 555

杭瀬川第３ 173 赤坂新田第１号

開渠 4000×1300 ～ 開渠 2500×1300 947 950 杭瀬川へ放流(吐口No75)

杭瀬川第4 175 赤坂新町

開渠 1600×1400 ～ 開渠 1300×1400 416 420 杭瀬川へ放流(吐口No76)

杭瀬川第5 176 笠木第１号

開渠 2700×1500 ～ 開渠 1400×1400 1,301 杭瀬川へ放流(吐口No77)

177 笠木第２号

開渠 3300×1400 ～ 開渠 2100×1400 831

178 笠木第３号

開渠 2000×1400 ～ 開渠 1800×1400 503

杭瀬川第6 180 河間第２号

開渠 4000×1800 ～ 開渠 3800×1700 436 排水路へ放流(吐口No78)

181 宝和

開渠 2500×1900 ～ 開渠 1000×1300 648 杭瀬川へ放流(吐口No79)

杭瀬川第7-1 182 江西江

開渠 4000×1600 ～ 開渠 2200×1400 0 0

杭瀬川第8-1 189 南若森第１号

開渠 3600×1800 ～ 開渠 1900×1800 1,696 準用河川へ放流(吐口No81)

190 外野第１号

BOX 2800×2000 ～ BOX 1050×1300 968 準用河川へ放流(吐口No82)

191 外野第２号

開渠 2000×1200 ～ BOX 1200×1000 502

192 割田

BOX 2800×1800 ～ 開渠 1800×1800 359 準用河川へ放流(吐口No83)

193 本今第１号

開渠 3400×1800 ～ BOX 1300×1250 1,739 準用河川へ放流(吐口No84)

194 本今第２号

開渠 2300×1600 ～ 開渠 2000×1400 552

195 本今第３号

開渠 2200×1700 ～ 開渠 1700×1700 235

196 青柳第１号

BOX 2100×1300 ～ ○ 1650 949 準用河川へ放流(吐口No85)

197 青柳第２号

BOX 2100×1300 ～ BOX 1900×1300 623 準用河川へ放流(吐口No86)

198 南若森第２号

開渠 2400×1200 ～ 開渠 1700×900 352

199 南若森第３号

BOX 2000×1200 ～ BOX 1600×1200 628

杭瀬川第8-2 200 本今第４号

開渠 4800×1800 ～ BOX 2400×1700 412 410 準用河川へ放流(吐口No87)

杭瀬川第11 223 浅草第１号

開渠 3900×1800 ～ 開渠 3200×1500 1,717 1,720 排水路へ放流(吐口No88)

合 計

85,232 85,270

8,600 2,600

1,380

2,850

2,640

1,080 5,650

1,400 延長(ｍ)

（２）ポンプ場

① 林ポンプ場(雨水排水)

本ポンプ場は新規川第2排水区に設置するもので、林第６号幹線の放流先である曽根川の水 位上昇に対応して稼動する。

敷地面積:約1,230m

^２

全体計画:323.3m

^３

/min(5.389m

^３

/s) 事業計画:162.0m

^３

/min(2.700m

^３

/s)

② 笠木ポンプ場(雨水排水)

本ポンプ場は杭瀬川第5排水区に設置するもので、笠木第1号幹線の放流先である杭瀬川の 水位上昇に対応して稼動する。

敷地面積:約2,920m

^２

全体計画:431.3m

^３

/min(7.189m

^３

/s) 事業計画:324.0m

^３

/min(5.400m

^３

/s)

③ 世安ポンプ場(雨水排水)

本ポンプ場は水門川第15排水区に設置するもので、水路が繋がっている下流側の中之江川 第11排水区の放流先である中之江川の水位上昇に対応して稼動する。

敷地面積:約2,730m

^２

全体計画:544.4m

^３

/min(9.074m

^３

/s) 事業計画:329.4m

^３

/min(5.490m

^３

/s)

④鶴見ポンプ場(雨水排水)

本ポンプ場は中之江川第7-2排水区に設置するもので、鶴見第2号幹線の放流先である中之 江川の水位上昇に対応して稼動する。

敷地面積：約800m

^２

全体計画及び事業計画：121.6 m

^３

/min(2.027m

^３

/s)

⑤南 ポンプ場(雨水排水)

本ポンプ場は新規川第４排水区に設置するもので、伝馬幹線の放流先である新規の水位上 昇に対応して稼動する。

敷地面積：約1,800m

^２

全体計画：390.7 m

^３

/min(6.512m３/s) 約 460m

^２

事業計画：180.0 m

^３

/min(3.000m３/s)

( 188 )

第３ 計画雨水量及びその算出の根拠

(令第４条第２号)

第３ 計画雨水量及びその算出の根拠(令第４条第２号) １．主要な浸水被害の状況

本市において発生した主要な浸水発生降雨の一覧を表3-1に示す。これより、平成16年以 降の近年において、概ね毎年浸水被害が発生していることがわかる。

また、本市ではこれまで、平成16年台風23号(時間最大降雨54mmで計画降雨56.9mm/h 相当)で浸水被害の発生した区域で、且つ背水の影響を大きく受けず内水側の対策で浸水被 害軽減の効果のある箇所を優先的に対策してきている。当該降雨時の浸水被害発生状況図 を図3-1に示す。

( 190 )

表3 -1 　災 害経 過表(大垣地 域）

雨　　量被　 害 時間最大(mm)※累計(mm)床上浸水(戸)床下浸水(戸)農地冠水(ha) S34.08.12～14台風7号－3日間259.95404,170330.0 S34.09.25～27伊勢湾台風－3日間207.7611,1152,811.0 S36.06.24～28梅雨前線降雨－5日間501.12,5147,4953,379.0横曽根町水門川右岸50破堤 S36.09.16第2室戸台風－－18.01551,1913,012.0 S42.06.28～29集中豪雨－2日間177.04384947.0 S42.07.02～3〃15.02日間136.2－196－水門川　八島町　宿地　中野町　林町で法崩れ S42.07.09～10〃29.52日間129.1－169－ S43.08.25～26台風10号22.02日間159.0127547.0 S44.07.08～9梅雨前線降雨17.02日間146.01379395.0大谷川　青野町地内決壊 S44.08.22～23台風9号24.02日間73.0－70525.0 S45.06.14～16集中豪雨11.53日間249.528665960.0大谷川溢流 S46.07.25～26〃36.02日間116.0－275－ S46.08.30～31台風23号34.02日間262.51423,373－大谷川決壊　右岸20m　左岸15m　堤防溢流10ヶ所 S46.09.26台風29号50.0－111.5463,059－水門川　今福町地内決壊20m　大谷川破堤　右岸7m S47.06.07～08集中豪雨18.02日間85.0－262－ S47.09.09～10〃42.02日間203.561,469－ S47.09.15～16台風20号49.02日間114.0541,880－牧田川中堤決壊　大谷川右岸決壊50m　溢流野口町他 S49.07.24～25集中豪雨60.02日間259.51,0657,9041,383.0大谷川　薬師川　古宮排水路破堤 S49.08.23〃45.0－22.01446－ S48.08.25～26〃15.02日間195.5－8－ S50.07.03～4〃45.02日間133.517051,532.0 S50.07.24〃32.5－100.0－214－ S50.08.22～23台風6号14.02日間127.01763223.0外水　揖斐川異常増水(静里・荒崎) S51.09.10～139,12豪雨40.04日間410.54,5419,7252,858.6 S58.06.20～21集中豪雨30.02日間202.021821,716.0 S63.09.19～20〃40.02日間82.5－253－ H01.09.05～7〃25.03日間167.0320105.0揖斐川　牧田川　杭瀬川異常増水　洪水位万石11.49m　塩田橋8.16m H02.09.19～20台風19号28.82日間124.5214874341.0牧田川・杭瀬川中堤破堤約500m H12.09.11～12集中豪雨42.52日間235.0－35－洗堰溢流(0.03m) H14.07.09～10台風6号31.52日間59.5336238129.7揖斐川　牧田川異常増水　洪水位万石12.38m　洗堰溢流(1.05m) H16.08.30～31台風16号31.02日間17.0－1194.7 H16.09.18集中豪雨46.0－1.5－2－ H16.09.24〃55.0－40.5－41－ H16.09.29～30台風21号34.02日間94.0－2－ H16.10.20台風23号54.0－129.54670330.0洗堰溢流(0.56m) H17.07.03～4集中豪雨32.02日間136.5－4－ H20.09.03雷雨36.5－67.513412.1 H21.07.17梅雨前線通過46.5－52.0－3－ H23.09.04～5台風12号27.02日間128.5－25.0 H24.09.18台風16号33.0－42.04619.6 H25.09.04前線通過108.5－128.59348－ H25.09.15～16台風18号23.52日間134.5－119.7 H26.10.13台風19号41.5－136.0－6－ ※降雨発生から終了(無降雨期間４時間を観測した時点)までの累積降雨量

発生年月日災　害　名備　　　 考

２．降雨量(降雨強度公式を含む)及びその決定の理由

本市公共下水道の雨水計画における降雨強度及び降雨強度公式並びに雨水流出量算定式 は、本市排水全体計画と整合を図り、次のように設定する。

（１） 雨水流出量

計画雨水流出量は、次式で表される合理式によって算定する。

Ｑ＝ ¹ ・Ｃ・Ｉ・Ａ 360

ここに、

Ｑ ：計画最大雨水流出量（ /sec）

Ｃ ：流出係数

Ｉ ：流達時間（t）内の平均降雨強度（㎜/hr）

Ｉ＝ ａ

（ ａ ， ｂ ， ｍ ，n は定数）

（ ｔ

^m

＋ｂ ）

ⁿ

Ａ ：排水面積（ha）

合理式による雨水流出量の算定過程は図3-2に示すとおりであり、計画対象地域の都市

計画、降雨特性、排水施設の配置計画等を的確に計算過程の中に組み込んでおり、絶対

的ではないが現時点では最大雨水流出量の算定に適したものと考えられている。

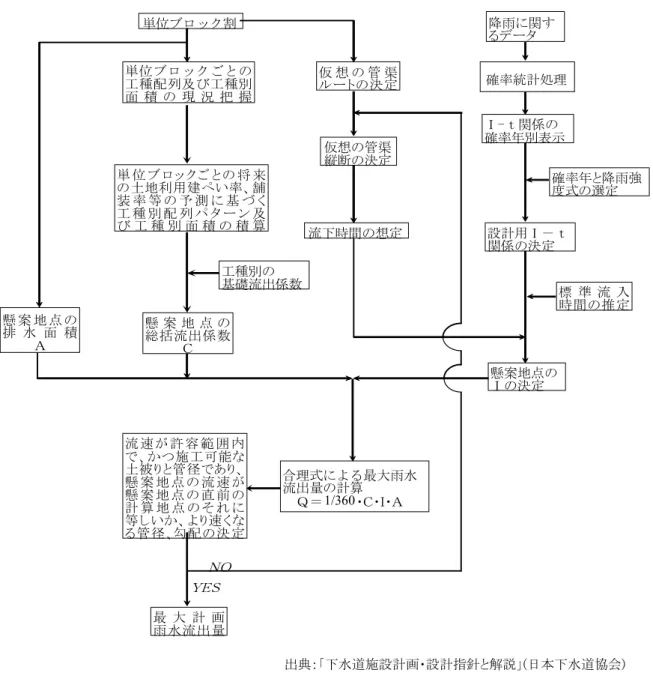

図 3-2 合理式による計画雨水流出量の算定過程の例 ＮＯ

出典：「下水道施設計画・設計指針と解説」(日本下水道協会) ＹＥＳ

単位ブロック割

単 位ブロックごとの 工 種配列及び工種別 面 積 の 現 況 把 握

単 位 ブ ロ ッ ク ご と の 将 来 の 土地利用建ぺい率、舗 装 率 等 の 予 測 に 基 づ く 工 種 別 配 列 パ タ ー ン 及 び 工 種 別 面 積 の 積 算

懸 案 地 点 の 総括流出係数

Ｃ

流 速 が 許 容 範 囲 内 で、かつ施工可能な 土 被りと管径であり、

懸 案 地 点 の 流 速 が 懸 案 地 点 の 直 前 の 計 算 地 点 の そ れ に 等 し いか、より速くな る 管 径､勾配の決定 懸 案 地 点 の

排 水 面 積 Ａ

仮 想 の 管 渠 ルートの決定

仮想の管渠 縦断の決定

流下時間の想定 工種別の

基礎流出係数

降雨に関す るデータ

確率統計処理

Ｉ-ｔ関係の 確率年別表示

設計用Ｉ－ｔ 関係の決定

懸案地点の Ｉの決定

確率年と降雨強 度式の選定

標 準 流 入 時間の推定

合理式による最大雨水 流出量の計算

Ｑ＝1/360・Ｃ・Ｉ・Ａ

最 大 計 画 雨水流出量

( 194 )

（２）降雨強度式

① 降雨確率年

降雨確率年は、何年に1回生起する大雨に対応するかという雨水排除施設の整備水準の指 標に相当するものであり、都市計画法施行規則第22条（排水施設の管渠の勾配及び断面積）

において５年確率以上とすることが規定されている。

本計画における降雨確率年は、本市の排水全体計画との整合を図り５年とする。

② 降雨強度公式

合理式による雨水流出計算で用いられる降雨強度式の代表的式型は次のとおりである。

①Talbot（タルボット）型 I ＝ ａ

ｔ ＋ ｂ

②Sherman （シャーマン）型 I ＝ ａ ｔ

^ｎ

③久 野 ・石 黒 型 I ＝ ａ

√ｔ ± ｂ

④Cleveland（クリーブランド）型 I ＝ ａ ｔ

^ｎ

＋ ｂ

ここに、

Ｉ ：降 雨 強 度 （㎜/hr ） ｔ ：降 雨 継 続 時 間 （分 ） ａ，ｂ，ｎ ：定 数

一般にTalbot型はＩ－ｔの関係を表す曲線の曲がりが少なく、Sherman型及び久野・石黒 型は曲がりが激しい。Talbot型は降雨継続時間が5～120分の範囲でSherman型及び久野・石 黒型より若干安全側の値を与える。また、Cleveland型は24時間雨量等の長時間降雨強度に 対して、よく近似するとされている。

本計画では、主に流達時間が短い管路や開水路等の流下施設に関する計画を取扱うため、

安全側のTalbot型を採用する。

③ 降雨強度式

降雨強度式算定に用いる降雨データは、1963年～2012年の50年間分の資料を対象とす る。本市［大垣地域］の最寄の降雨観測データ(気象台)として大垣アメダスがあるが、観 測データ(1979年以降)が少なく、かつ降雨強度公式算定に必要な最大10分降水量のデータ が保管されていないことら、岐阜気象台のデータを採用する。

降雨強度公式は、流達時間が短い(5分～120分)流下施設の計画であるためTalbot型を 採用する。確率降雨強度の算出法は、Thomasプロット法、Hazenプロット法及びGumbel法に よる確率計算のうち、最も危険（降雨強度大）となるThomasプロット法を採用する。

また、既計画より降雨資料を10年間分増やして統計解析を行った今回検討では、既計 画値をやや下回る降雨強度となったため(図3-3)、既計画との整合を図るとともに、より多 くの降雨を見込む(施設計画上安全側)ものとし、既計画の降雨強度を引き続き採用するも のとする。

Ｉ＝4,840／（t＋25） （㎜/hr）･･････････60分降雨強度＝56.9㎜/hr

［既計画：Ｉ＝4,840／(ｔ＋25) (56.9mm/hr)］

以下に、Thomasプロット法による算出過程を示す。

岐阜地方気象台に於いて観測された10分並びに60分降雨量の毎年最大値より求める。

表 3-1 毎 年 最 大 降 雨量

単位：mm

年 時間最大 10分最大 年 時間最大 10分最大

1964 41.0 15.1 1989 39.5 22.0

1965 27.9 8.1 1990 44.5 23.0

1966 33.3 15.3 1991 34.0 14.0

1967 44.0 25.7 1992 74.0 26.5

1968 39.0 14.0 1993 33.5 15.5

1969 41.5 17.0 1994 30.5 11.0

1970 20.5 12.0 1995 30.5 19.5

1971 40.5 14.5 1996 23.5 9.5

1972 52.0 15.5 1997 51.5 14.0

1973 35.5 16.0 1998 37.5 15.0

1974 46.0 14.5 1999 50.5 22.0

1975 93.5 28.5 2000 36.5 12.5

1976 92.5 26.0 2001 32.0 22.0

1977 70.5 21.5 2002 42.5 17.5

1978 36.0 24.0 2003 48.0 19.0

1979 22.0 12.0 2004 35.5 14.0

1980 39.0 20.0 2005 43.5 17.0

1981 50.0 14.5 2006 26.0 13.0

1982 39.5 11.5 2007 50.5 24.5

1983 47.0 19.5 2008 47.0 15.5

1984 50.5 25.0 2009 37.5 12.0

1985 46.5 27.0 2010 48.0 17.5

1986 20.0 11.5 2011 37.5 9.0

1987 41.5 15.0 2012 35.0 30.5

1988 43.0 11.5 2013 79.0 21.0

資料：岐阜地方気象台

( 196 )

P＝J／N＋１

P：トーマスプロット

J：降雨強度順位（＝1．2．3．・・・・・・40）

N：資料個数（＝40）

降雨時間 確率年数(年) 超過確率 標準化値 推計値 (mm)

１０分 5 0.167 0.967 22.612

確率降雨推計（１０分）

1 8.1 2.092 0.980 -2.062 8.594

2 9 2.197 0.961 -1.760 9.465

3 9.5 2.251 0.941 -1.565 10.073

4 11 2.398 0.922 -1.416 10.564

5 11.5 2.442 0.902 -1.293 10.987

6 11.5 2.442 0.882 -1.187 11.365

7 11.5 2.442 0.863 -1.093 11.712

8 12 2.485 0.843 -1.007 12.035

9 12 2.485 0.824 -0.929 12.341

10 12 2.485 0.804 -0.856 12.633

11 12.5 2.526 0.784 -0.787 12.914

12 13 2.565 0.765 -0.722 13.186

13 14 2.639 0.745 -0.659 13.451

14 14 2.639 0.725 -0.599 13.711

15 14 2.639 0.706 -0.541 13.966

16 14 2.639 0.686 -0.485 14.219

17 14.5 2.674 0.667 -0.431 14.469

18 14.5 2.674 0.647 -0.377 14.717

19 14.5 2.674 0.627 -0.325 14.965

20 15 2.708 0.608 -0.274 15.213

21 15 2.708 0.588 -0.223 15.461

22 15.1 2.715 0.569 -0.173 15.711

23 15.3 2.728 0.549 -0.123 15.962

24 15.5 2.741 0.529 -0.074 16.216

25 15.5 2.741 0.510 -0.025 16.472

26 15.5 2.741 0.490 0.025 16.733

27 16 2.773 0.471 0.074 16.998

28 17 2.833 0.451 0.123 17.268

29 17 2.833 0.431 0.173 17.545

30 17.5 2.862 0.412 0.223 17.828

31 17.5 2.862 0.392 0.274 18.119

32 19 2.944 0.373 0.325 18.418

33 19.5 2.970 0.353 0.377 18.729

34 19.5 2.970 0.333 0.431 19.050

35 20 2.996 0.314 0.485 19.385

36 21 3.045 0.294 0.541 19.736

37 21.5 3.068 0.275 0.599 20.103

38 22 3.091 0.255 0.659 20.492

39 22 3.091 0.235 0.722 20.904

40 22 3.091 0.216 0.787 21.345

41 23 3.135 0.196 0.856 21.819

42 24 3.178 0.176 0.929 22.335

43 24.5 3.199 0.157 1.007 22.902

44 25 3.219 0.137 1.093 23.535

45 25.7 3.246 0.118 1.187 24.253

46 26 3.258 0.098 1.293 25.087

47 26.5 3.277 0.078 1.416 26.091

48 27 3.296 0.059 1.565 27.363

49 28.5 3.350 0.039 1.760 29.122

50 30.5 3.418 0.020 2.062 32.071

推計値 (mm) トーマスプロット：

降雨強度順位

（J） 標本値(mm) 同対数 超過確率(P) 標準化値

降雨時間 確率年数(年) 超過確率 標準化値 推計値 (mm)

６０分 5 0.167 0.967 56.292

確率降雨推計（６０分）

1 20 2.996 0.980 -2.062 20.668

2 20.5 3.020 0.961 -1.760 22.840

3 22 3.091 0.941 -1.565 24.363

4 23.5 3.157 0.922 -1.416 25.594

5 26 3.258 0.902 -1.293 26.655

6 27.9 3.329 0.882 -1.187 27.606

7 30.5 3.418 0.863 -1.093 28.479

8 30.5 3.418 0.843 -1.007 29.294

9 32 3.466 0.824 -0.929 30.065

10 33.3 3.506 0.804 -0.856 30.801

11 33.5 3.512 0.784 -0.787 31.511

12 34 3.526 0.765 -0.722 32.199

13 35 3.555 0.745 -0.659 32.870

14 35.5 3.570 0.725 -0.599 33.528

15 35.5 3.570 0.706 -0.541 34.176

16 36 3.584 0.686 -0.485 34.815

17 36.5 3.597 0.667 -0.431 35.450

18 37.5 3.624 0.647 -0.377 36.081

19 37.5 3.624 0.627 -0.325 36.710

20 37.5 3.624 0.608 -0.274 37.339

21 39 3.664 0.588 -0.223 37.971

22 39 3.664 0.569 -0.173 38.606

23 39.5 3.676 0.549 -0.123 39.245

24 39.5 3.676 0.529 -0.074 39.892

25 40.5 3.701 0.510 -0.025 40.546

26 41 3.714 0.490 0.025 41.211

27 41.5 3.726 0.471 0.074 41.887

28 41.5 3.726 0.451 0.123 42.577

29 42.5 3.750 0.431 0.173 43.283

30 43 3.761 0.412 0.223 44.006

31 43.5 3.773 0.392 0.274 44.750

32 44 3.784 0.373 0.325 45.518

33 44.5 3.795 0.353 0.377 46.312

34 46 3.829 0.333 0.431 47.136

35 46.5 3.839 0.314 0.485 47.995

36 47 3.850 0.294 0.541 48.893

37 47 3.850 0.275 0.599 49.838

38 48 3.871 0.255 0.659 50.835

39 48 3.871 0.235 0.722 51.895

40 50 3.912 0.216 0.787 53.028

41 50.5 3.922 0.196 0.856 54.250

42 50.5 3.922 0.176 0.929 55.579

43 50.5 3.922 0.157 1.007 57.042

44 51.5 3.942 0.137 1.093 58.674

45 52 3.951 0.118 1.187 60.529

46 70.5 4.256 0.098 1.293 62.688

47 74 4.304 0.078 1.416 65.288

48 79 4.369 0.059 1.565 68.587

49 92.5 4.527 0.039 1.760 73.159

50 93.5 4.538 0.020 2.062 80.846

推計値 (mm) 降雨強度順位

（J） 標本値(mm) 同対数 超過確率(P) 標準化値

( 198 )

５年 確 率

Ｐ :1/6＝0.167 60 分 ＝56.292 ㎜

10 分 ＝22.612×6＝135.672 ㎜

これにより、特 性 係 数 法 にて降 雨 強 度 式 を求 めると次 のようになる。

Ⅰ

N

＝Ｒ

N

・β

N

Ⅰ：降 雨 強 度 Ｒ:60 分 雨 量

β：特 性 係 数 （Ⅰ

^t

/Ⅰ

^{6 0}

）

_N

：N 年 確 率

Ⅰ

_N

＝Ｒ

_N

・a’/(ｔ＋ｂ) ａ’：ｂ＋60

b：(60－β

^t

×t)/（β

^t

－１）

β

^t

：ｔ分 間 N 年 確 率 の特 性 係 数 法

β

⁵

＝135.672/56.292＝2.410

b＝（60-2.410×10）/（2.410－1）＝25.461≒25 a’＝25+60＝85

Ⅰ

₅

＝56.292×85/(t+25) ≒4,880/(t+25)

図 3-3 降雨強度公式の比較

降雨継続 今回検討 既計画

(採用) 時間(分) 4,780/(t+25) 4,840/(t+25)

5 159.3 161.3

10 136.6 138.3

15 119.5 121.0

20 106.2 107.6

25 95.6 96.8

30 86.9 88.0

35 79.7 80.7

40 73.5 74.5

45 68.3 69.1

50 63.7 64.5

55 59.8 60.5

60 56.2 5 6 . 9

65 53.1 53.8

70 50.3 50.9

75 47.8 48.4

80 45.5 46.1

85 43.5 44.0

90 41.6 42.1

95 39.8 40.3

100 38.2 38.7

105 36.8 37.2

110 35.4 35.9

115 34.1 34.6

120 33.0 33.4

今回検討では既計画採用降雨より小さくなるため、既計画値を採用する。

0 20 40 60 80 100 120 140 160 180

0 10 20 30 40 50 60 70 80 90 100 110 120

降 雨 強 度 (m m/ hr )

降雨継続時間(分)

今回検討

既計画(採用)

図 3-4 確率降雨算定図

22.8 56.9

1 10 100 1000

超 過 確 率

降雨量 mm

10 分間雨量の理論直線 60 分間雨量の理論直線

( 200 )

３．流出係数及びその決定の理由

雨水計画では、市街化区域内の土地利用（都市計画用途地域別）に応じた総括流出係数を設 定し、これに排水区別の用途地域面積を乗じて流出面積を求め、これを排水区の用途地域総面 積で除して排水区別採用流出係数を求める。

都市計画用途地域別の総括流出係数は、「下水道施設計画･設計指針と解説」による工種別基 礎流出係数標準値を基に、建ぺい率及び流出係数モデル地区の現況流出係数を勘案して設定す る。

表 3-3 工 種 別 基 礎 流 出 係 数 標 準 値

表 3-4 用途地域別総括流出係数の設定

（注1）建ぺい率に基づく流出係数は表3-5による。

（注2）モデル地区の現況流出係数は表3-6による。

雨水計画においては、建ぺい率による推測では、道路の構成比により流出率が大幅に変わる 恐れがあるため、流出係数モデルによる推測から用途地域別基礎流出係数を決定する。

なお、市街化区域外の流入区域のうち、現在の農業振興地域除外地内の既存集落とその周辺 並びに市街化調整区域内を通る都市計画街路周辺においても土地利用の高度化が進み、流出量 の増加が見込まれることから、それらの地区(現況住居)についても基礎流出係数を設定する。

工　種　別 流　出　係　数 工　種　別 流　出　係　数

屋　　　根 0.85～0.95 間　　　地 0.10～0.30

道　　　路 0.80～0.90 芝、樹木の多い公園 0.05～0.25 その他の不透面 0.75～0.85 勾配のゆるい山地 0.20～0.40

水　　　面 1.00 勾配の急な山地 0.40～0.60

出典：「下水道施設計画・設計指針と解説」

①建ペイ率による推測 0.61～

0.67 0.61 0.67 0.67 0.67 0.67 0.78 0.78 0.67 0.67 0.67

②流出係数モデルに よる推測

0.450～

0.595

0.649～

0.721

0.641～

0.728

0.474～

0.602

0.560～

0.687 0.665

②の平均値 0.522 0.690 0.681 0.537 0.606 0.665

採　　用　　値 0.53 0.53 0.53 0.53 0.53 0.53 0.69 0.69 0.54 0.61 0.67

商業 準工業 工業 工業専

第一種 住居

第二種

住居 準住居 近隣

商業 第一種

低住専

第一種 中高 住専 第二種 低住専

0.437～0.602 0.524

0.436～0.638

0.529

以下に、各推測方法を述べる。

① 建ぺい率に基づく流出係数

都市計画で定められる用途地域別の建ぺい率を基に、限界を想定した用途地域別流出係数を 次表に示す。

表 3-5 建 ぺ い 率 に 基 づ く 流 出 係 数

② モデル地区の現況流出係数

都市計画用途地域を勘案してモデル地区を抽出し、地区内の工種別（屋根・道路・間地）面 積測定値と工種別基礎流出係数（表3-3）から現況流出係数を算出する。なお、工種別面積は大 垣市都市計画図（S=1/2,500）より測定する。

モデル地区別流出係数を表3-6に示す。

50 60 50 60 60 60 60 80 80 60 60 60

道路 比率

(0.85) 流出率

屋根 比率 0.40 0.48 0.40 0.48 0.48 0.48 0.48 0.64 0.64 0.48 0.48 0.48 (0.90) 流出率 0.360 0.432 0.360 0.432 0.432 0.432 0.432 0.576 0.576 0.432 0.432 0.432

間地 比率 0.40 0.32 0.40 0.32 0.32 0.32 0.32 0.16 0.16 0.32 0.32 0.32 (0.20) 流出率 0.080 0.064 0.080 0.064 0.064 0.064 0.064 0.032 0.032 0.064 0.064 0.064

0.61 0.67 0.61 0.67 0.67 0.67 0.67 0.78 0.78 0.67 0.67 0.67

（　　）は工種別基礎流出係数（平均値）

流　出　係　数

工業 工業

専

一律：0.2 一律：0.17

準住 居

近隣

商業 商業 準工

業 第一

種中 高　住

専 第一 種　住

居

第二 種　住

居

工 種 別 面 積 と 流 出 率

建　ペ　イ　率　（％）

第一種 用　途　地　域 低住専

第二 種低 住専

( 202 )

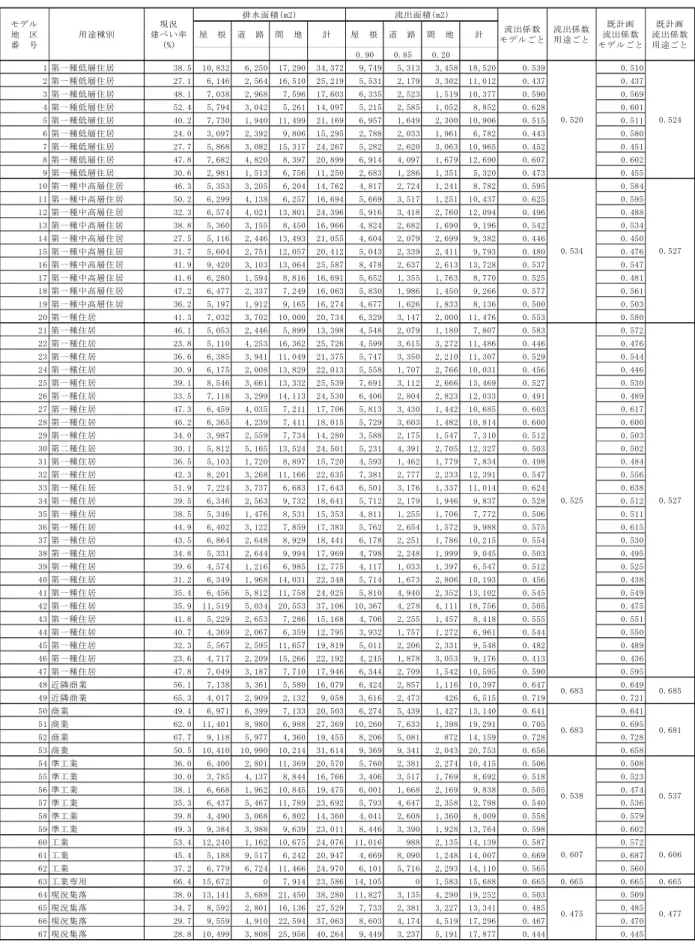

表 3-6 モデル地区別流出係数

0.90 0.85 0.20

1 第一種低層住居 38.5 10,832 6,250 17,290 34,372 9,749 5,313 3,458 18,520 0.539 0.510 2 第一種低層住居 27.1 6,146 2,564 16,510 25,219 5,531 2,179 3,302 11,012 0.437 0.437 3 第一種低層住居 48.1 7,038 2,968 7,596 17,603 6,335 2,523 1,519 10,377 0.590 0.569 4 第一種低層住居 52.4 5,794 3,042 5,261 14,097 5,215 2,585 1,052 8,852 0.628 0.601 5 第一種低層住居 40.2 7,730 1,940 11,499 21,169 6,957 1,649 2,300 10,906 0.515 0.511 6 第一種低層住居 24.0 3,097 2,392 9,806 15,295 2,788 2,033 1,961 6,782 0.443 0.580 7 第一種低層住居 27.7 5,868 3,082 15,317 24,267 5,282 2,620 3,063 10,965 0.452 0.451 8 第一種低層住居 47.8 7,682 4,820 8,397 20,899 6,914 4,097 1,679 12,690 0.607 0.602 9 第一種低層住居 30.6 2,981 1,513 6,756 11,250 2,683 1,286 1,351 5,320 0.473 0.455 10 第一種中高層住居 46.3 5,353 3,205 6,204 14,762 4,817 2,724 1,241 8,782 0.595 0.584 11 第一種中高層住居 50.2 6,299 4,138 6,257 16,694 5,669 3,517 1,251 10,437 0.625 0.595 12 第一種中高層住居 32.3 6,574 4,021 13,801 24,396 5,916 3,418 2,760 12,094 0.496 0.488 13 第一種中高層住居 38.8 5,360 3,155 8,450 16,966 4,824 2,682 1,690 9,196 0.542 0.534 14 第一種中高層住居 27.5 5,116 2,446 13,493 21,055 4,604 2,079 2,699 9,382 0.446 0.450 15 第一種中高層住居 31.7 5,604 2,751 12,057 20,412 5,043 2,339 2,411 9,793 0.480 0.476 16 第一種中高層住居 41.9 9,420 3,103 13,064 25,587 8,478 2,637 2,613 13,728 0.537 0.547 17 第一種中高層住居 41.6 6,280 1,594 8,816 16,691 5,652 1,355 1,763 8,770 0.525 0.481 18 第一種中高層住居 47.2 6,477 2,337 7,249 16,063 5,830 1,986 1,450 9,266 0.577 0.561 19 第一種中高層住居 36.2 5,197 1,912 9,165 16,274 4,677 1,626 1,833 8,136 0.500 0.503 20 第一種住居 41.3 7,032 3,702 10,000 20,734 6,329 3,147 2,000 11,476 0.553 0.580 21 第一種住居 46.1 5,053 2,446 5,899 13,398 4,548 2,079 1,180 7,807 0.583 0.572 22 第一種住居 23.8 5,110 4,253 16,362 25,726 4,599 3,615 3,272 11,486 0.446 0.476 23 第一種住居 36.6 6,385 3,941 11,049 21,375 5,747 3,350 2,210 11,307 0.529 0.544 24 第一種住居 30.9 6,175 2,008 13,829 22,013 5,558 1,707 2,766 10,031 0.456 0.446 25 第一種住居 39.1 8,546 3,661 13,332 25,539 7,691 3,112 2,666 13,469 0.527 0.530 26 第一種住居 33.5 7,118 3,299 14,113 24,530 6,406 2,804 2,823 12,033 0.491 0.489 27 第一種住居 47.3 6,459 4,035 7,211 17,706 5,813 3,430 1,442 10,685 0.603 0.617 28 第一種住居 46.2 6,365 4,239 7,411 18,015 5,729 3,603 1,482 10,814 0.600 0.600 29 第一種住居 34.0 3,987 2,559 7,734 14,280 3,588 2,175 1,547 7,310 0.512 0.503 30 第二種住居 30.1 5,812 5,165 13,524 24,501 5,231 4,391 2,705 12,327 0.503 0.502 31 第一種住居 36.5 5,103 1,720 8,897 15,720 4,593 1,462 1,779 7,834 0.498 0.484 32 第一種住居 42.3 8,201 3,268 11,166 22,635 7,381 2,777 2,233 12,391 0.547 0.556 33 第一種住居 51.9 7,224 3,737 6,683 17,643 6,501 3,176 1,337 11,014 0.624 0.638 34 第一種住居 39.5 6,346 2,563 9,732 18,641 5,712 2,179 1,946 9,837 0.528 0.512 35 第一種住居 38.5 5,346 1,476 8,531 15,353 4,811 1,255 1,706 7,772 0.506 0.511 36 第一種住居 44.9 6,402 3,122 7,859 17,383 5,762 2,654 1,572 9,988 0.575 0.615 37 第一種住居 43.5 6,864 2,648 8,929 18,441 6,178 2,251 1,786 10,215 0.554 0.530 38 第一種住居 34.8 5,331 2,644 9,994 17,969 4,798 2,248 1,999 9,045 0.503 0.495 39 第一種住居 39.6 4,574 1,216 6,985 12,775 4,117 1,033 1,397 6,547 0.512 0.525 40 第一種住居 31.2 6,349 1,968 14,031 22,348 5,714 1,673 2,806 10,193 0.456 0.438 41 第一種住居 35.4 6,456 5,812 11,758 24,025 5,810 4,940 2,352 13,102 0.545 0.549 42 第一種住居 35.9 11,519 5,034 20,553 37,106 10,367 4,278 4,111 18,756 0.505 0.475 43 第一種住居 41.8 5,229 2,653 7,286 15,168 4,706 2,255 1,457 8,418 0.555 0.551 44 第一種住居 40.7 4,369 2,067 6,359 12,795 3,932 1,757 1,272 6,961 0.544 0.550 45 第一種住居 32.3 5,567 2,595 11,657 19,819 5,011 2,206 2,331 9,548 0.482 0.489 46 第一種住居 23.6 4,717 2,209 15,266 22,192 4,245 1,878 3,053 9,176 0.413 0.436 47 第一種住居 47.8 7,049 3,187 7,710 17,946 6,344 2,709 1,542 10,595 0.590 0.595 48 近隣商業 56.1 7,138 3,361 5,580 16,079 6,424 2,857 1,116 10,397 0.647 0.649

49 近隣商業 65.3 4,017 2,909 2,132 9,058 3,616 2,473 426 6,515 0.719 0.721

50 商業 49.4 6,971 6,399 7,133 20,503 6,274 5,439 1,427 13,140 0.641 0.641 51 商業 62.0 11,401 8,980 6,988 27,369 10,260 7,633 1,398 19,291 0.705 0.695

52 商業 67.7 9,118 5,977 4,360 19,455 8,206 5,081 872 14,159 0.728 0.728

53 商業 50.5 10,410 10,990 10,214 31,614 9,369 9,341 2,043 20,753 0.656 0.658 54 準工業 36.0 6,400 2,801 11,369 20,570 5,760 2,381 2,274 10,415 0.506 0.508 55 準工業 30.0 3,785 4,137 8,844 16,766 3,406 3,517 1,769 8,692 0.518 0.523 56 準工業 38.1 6,668 1,962 10,845 19,475 6,001 1,668 2,169 9,838 0.505 0.474 57 準工業 35.3 6,437 5,467 11,789 23,692 5,793 4,647 2,358 12,798 0.540 0.536 58 準工業 39.8 4,490 3,068 6,802 14,360 4,041 2,608 1,360 8,009 0.558 0.579 59 準工業 49.3 9,384 3,988 9,639 23,011 8,446 3,390 1,928 13,764 0.598 0.602 60 工業 53.4 12,240 1,162 10,675 24,076 11,016 988 2,135 14,139 0.587 0.572 61 工業 45.4 5,188 9,517 6,242 20,947 4,669 8,090 1,248 14,007 0.669 0.687 62 工業 37.2 6,779 6,724 11,466 24,970 6,101 5,716 2,293 14,110 0.565 0.560 63 工業専用 66.4 15,672 0 7,914 23,586 14,105 0 1,583 15,688 0.665 0.665 0.665 0.665 64 現況集落 38.0 13,141 3,688 21,450 38,280 11,827 3,135 4,290 19,252 0.503 0.509 65 現況集落 34.7 8,592 2,801 16,136 27,529 7,733 2,381 3,227 13,341 0.485 0.485 66 現況集落 29.7 9,559 4,910 22,594 37,063 8,603 4,174 4,519 17,296 0.467 0.470 67 現況集落 28.8 10,499 3,808 25,956 40,264 9,449 3,237 5,191 17,877 0.444 0.445

流出係数 用途ごと

既計画 流出係数 モデルごと

既計画 流出係数 用途ごと

屋　根 道　路 間　地 計

0.524

0.534 0.527

0.525 0.527

0.520

屋　根 道　路 間　地 計

モデル 地　区 番　号

用途種別

現況 建ぺい率

(%)

排水面積(m2)

0.683

0.607 流出面積(m2)

流出係数 モデルごと

0.685

0.683 0.681

0.538 0.537

0.606

0.475 0.477

③ 流入区域の流出係数

市街化区域以外の流入区域は、現況住居(調整区域内の現況集落)、田畑や山地等の地域であ る。これらの流出係数は以下のように定める。なお、全排水区共通の値として用いるものとす る。

表 3-7 調 整 区 域 の流 出 係 数

土地利用 採用流出係数 採 用 根 拠

現 況 住 居 0.48 モデル地区を抽出し、先の工種別基礎流出係数と 工種別面積によって、現況における流出係数を算 出する。

表 3-6 のモデル地区別流出係数より モデル地区番号 64 から 67

平均 0.475 郊 外 地 域

(田畑)

0.35 「下水道施設計画･設計指針と解説」による 用途別総括流出係数の標準値

庭園を多くもつ高級住宅地域及び畑地等が割合残 っている郊外地域＝0.35

山 地 0.40 「下水道施設計画･設計指針と解説」による。

勾配のゆるい山地 0.20～0.40 勾配の急な山地 0.40～0.60

山地としての平均値を採用

④ 排水区別流出係数

排水区別の採用流出係数算定表を表3-8に示す。

( 204 )
