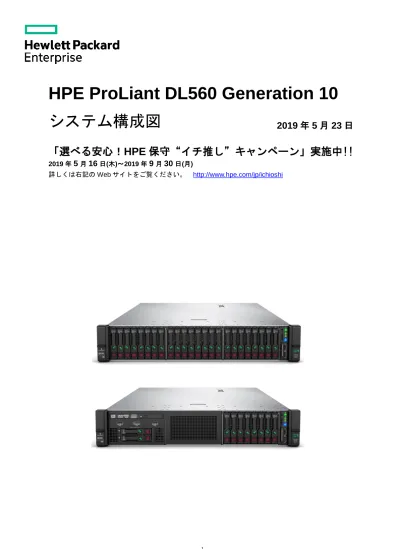

システム構成図 2019 年 5 月 23 日
「選べる安心！ HPE 保守“イチ推し”キャンペーン」実施中!!
2019 年 5 月 16 日(木)～2019 年 9 月 30 日(月)
詳しくは右記の Web サイトをご覧ください。 http://www.hpe.com/jp/ichioshi
OVERVIEW
・共通仕様一覧 ... 3
・モデル固有仕様一覧 ... 4
構成ツリー ・ProLiant 本体 ... 8
・プロセッサー ... 8
・メモリ ... 10
・DVD ドライブ ... 13
・PCI / NVMe ライザー ... 14
・NVMe メザニン オプション ... 15
・GPU モジュール ... 15
・ディスク コントローラー ... 16
- オンボード ... 16
- 専用スロット ... 17
- PCI カード ... 19
・ハードドライブ ... 23
- SFF ハードドライブ ... 23
- SFF SAS ドライブ ... 25
- SFF SATA ドライブ ... 27
- SCM ドライブ ... 28
- M.2 SATA SSD ... 29
・NVMe ... 30
- NVMe ドライブ ... 31
- NVMe カード ... 32
・ネットワーク アダプター ... 33
- FlexibleLOM アダプター ... 33
- PCI Express スロット用ネットワークアダプター ... 35
- DAC ケーブルとトランシーバー ... 38
・ファイバーチャネル ホスト バス アダプター ... 41
・コンバージド ネットワーク アダプター (CNA) ... 43
・サーバー マネージメント ... 46
・サーバーOS ... 49
・USB / SD ... 52
・電源 ... 53
・ラック オプション ... 56
・サポート サービス ... 57
System View ・前面／背面図 ... 65
・拡張スロット仕様 ... 66
メモリ ガイド
・メモリ構成ガイド ... 67
製品名 HPE ProLiant DL560 Gen10
プロセッサー タイプ インテルXeonプロセッサー・スケーラブル・ファミリー、最大4基 メモリ タイプ DDR4レジスタ付き/ Load Reduced DIMM、最大48枚
チップセット インテルC621
オプティカル ドライブ 内蔵*2および外付けオプション
ハードドライブ モデル固有仕様情報を参照
拡張スロット モデル固有仕様情報を参照
Smartストレージバッテリーホルダー 2
ネットワーク FlexibleLOMアダプターにより変更可能 (モデル固有仕様情報を参照) リモート管理機能 Integrated Lights-Out 5 (iLO 5)
外部インターフェイス (FlexibleLOMアダプターを除く)
シリアル(RS-232C、DB-9)、モニター×2 (背面VGAポート、前面Display Port) *3、USB 2.0×4 (背面2、前面2 *2)、
USB 3.0×5 (背面2、前面1、内部2)、iLO 5リモート管理用RJ-45×1、フロントiLOサービス ポート×1 SDメモリカード スロット 内部1 (microSD)
バックアップ機器 外部バックアップ機器対応
グラフィックス 32ビットカラー：1920×1200
電源 100-120 V (50 / 60 Hz) / 200-240 V (50 / 60 Hz)、最大4基、リダンダント構成対応
ファン 6個、ホットプラグ対応、N+1リダンダント構成
サイズ(W×D×H) 446×755×88 mm、本体梱包サイズ：600×998×273 mm
フォーム ファクター 2Uラックマウント型
重量 34.2 kg (最大)
音響ノイズ 54 dBA
環境条件 動作時 温度：10 ～ 35 °C、湿度：8 ～ 90 % ただし結露しないこと。拡張許容動作温度(40･45℃) に対応*4
保管時 温度：-30 ～ 60 °C、湿度：5 ～ 95 % ただし結露しないこと
OSサポート*1
Windows Server 2019 Hyper-V/Standard/Datacenter、
Windows Server 2016 Hyper-V/Standard/Datacenter、 Windows Server 2012 R2 Hyper-V/Standard/Datacenter、
Red Hat Enterprise Linux、Red Hat Enterprise Virtualization、SUSE Linux Enterprise Server、 VMware vSphere
標準保証 3年間パーツ保証*5、3年間翌営業日オンサイト サービス(月曜日～金曜日 9：00－17：00、祝祭日および年末年始を除く)
モデル共通付属品 －
＊1：OSのサポート詳細については、右記Webサイトのマトリクスを参照してください。 https://www.hpe.com/info/ossupport 動作確認済みLinuxディストリビューションは右記Webサイトを参照してください。 http://www.hpe.com/jp/linux
＊2：オプションのユニバーサル メディアベイ(24SFF構成は非対応)を搭載することにより、DVDドライブの内蔵および、USB 2.0を2ポート増設可能
＊3：フロントのビデオポートはユニバーサル メディアベイ (872267-B21) が必要。背面VGAビデオ ポートと前面Display Portを同時に使用することはできません。
＊4：拡張許容動作温度(ASHRAE A3(40℃)、A4(45℃)) に対応するには、複数のオプションの組み合わせで構成条件があります。
構成条件の詳細は右記Webサイトのガイドラインを必ず参照してください。 http://www.hpe.com/info/proliant/ashrae
＊5：SATA HDDおよび7.2krpm SAS HDDは、搭載されるシステムの標準保証期間にかかわらず1年間の標準保証が適用されます。
また、SSD (M.2を含む) 、NVMeドライブおよびワークロードアクセラレータの標準保証期間は、3年間または保証使用量に達したときの いずれか早い方となります。
製品の詳細については右記Webサイトを参照してください。 https://www.hpe.com/jp/proliant
HPE ProLiant DL560 Gen10
ビジネスクリティカルワークロード向け高密度スケールアップサーバー
共通仕様情報
製品名 HPE ProLiant DL560 Gen10
モデル名 G6130 2P32C 64G 8SFF/P408a G6148 4P80C 128G 8SFF/P408a
製品番号 875807-291 840370-291
プロ セッサー
プロセッサータイプ インテルXeon Gold 6130プロセッサー 2.1 GHz インテルXeon Gold 6148プロセッサー 2.4 GHz
標準搭載数 2P / 32C 4P / 80C
マルチプロセッサー対応 4P / 64C 4P / 80C
キャッシュメモリ/ CPU 1×22 MB L3キャッシュ 1×27.5 MB L3キャッシュ Hyper-Threading(HT) /
Turbo Boost(TB)対応 HT / TB
メモリコントローラー
動作速度 2666 MT/s
メモリ サイズ 標準 64 GB (16GB PC4-2666 RDIMM×4) 128 GB (16GB PC4-2666 RDIMM×8)
最大 1.5 TB (RDIMM) / 3 TB (LRDIMM)
ディスク コントローラー SmartアレイP408i-a SR LH Gen10コントローラー (専用スロット) ネットワーク
(FlexibleLOMアダプター) Ethernet 10Gb 2ポート533FLR-Tネットワークアダプター(RJ-45×2)
ハードドライブ
ドライブ ベイ 標準8、オプションで10 ～ 24 *3 (2.5インチSFFスマートキャリア ホットプラグ対応SAS / SATA)
標準 ディスクレス
最大(内蔵) 標準8ベイ 122.4 TB (15.3 TB SAS×8台) / 61.44 TB (7.68 TB SATA×8台) オプション24ベイ搭載時 367.2 TB (15.3 TB SAS×24台) / 184.32 TB (7.68 TB SATA×24台) *4 最大(外付) 外部接続対応のSmartアレイの構成に依存
拡張スロット 7 (FlexibleLOMアダプター専用×1、フルハイト/ハーフレングスPCI Express Gen3 x16 (x16コネクター)×2、 フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×4)、最大9*5
消費電力(200 V時)*1 666 W 792 W
入力電流*1 3.35 A (200 V) 3.98 A (200 V) 電源 パワーサプライ 1600Wパワーサプライ(80PLUS Platinumモデル)×2
付属コード 200V用C13-14電源コード(2m)×2
省エネ法に基づくエネルギー消費効率*2 － －
モデル固有付属品 －
＊1：消費電力、入力電流は、プロセッサー×4、標準搭載と同種のメモリ×16、SAS 300GB 10krpm HDD×8台、PCI Express I/Oカード×3、標準搭載のFlexibleLOM アダプター×1、標準搭載の電源2個の条件でPower AdvisorのUtilization設定を80%で算出したものです。
上記は一例ですので、詳細はHPE Power Advisorにて算出してください。
＊2：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。
「－」で示された製品は、CPUの複合理論性能が一秒につき20万メガ演算以上のため、省エネ法の対象範囲に含まれません。
＊3：オプションの8SFFドライブケージ、2SFFドライブケージを搭載することにより、10～24SFF構成が可能です。(24SFF構成ではオプティカル ドライブの搭載は非対応)
＊4：SASエキスパンダーカードの追加、またはSmartアレイコントローラーの追加が必要です。
＊5：オプションのセカンド/サードスロット ライザーの追加により、PCI Expressスロットを追加可能。ただし、パワーサプライを4個搭載する場合は サード スロット ライザーは搭載できません。
製品の詳細については右記Webサイトを参照してください。 https://www.hpe.com/jp/proliant
固有仕様情報
＊：ハードドライブの番号は搭載可能な位置を示しており、
実際のハードドライブ ベイ番号とは異なります。
ベイ1 ベイ2
1 2 3 4 5 6 7 8
ベイ3
16 15 9 10 11 12 13 14
17 18 19 20 21 22 23 24 1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8 9
10 A
24SFF 構成(オプション)
A (オプション) 1～8＊(標準) 9, 10＊
(オプション)
2.5 SATAH
2.5 SATAH
2.5 SASH
2.5 SASH
2.5 SSDH
2.5 SATAH
2.5 SATAH
2.5 SASH
2.5 SASH
2.5 SSDH
2.5 NVMe
7～10＊ (オプション)
1～8＊(標準) 9～24＊ (オプション)
SATA2.5
H SATA2.5
H SAS2.5
H SAS2.5
H
2.5 SSDH
SATA2.5
H SATA2.5
H SAS2.5
H SAS2.5
H
2.5 SSDH
2.5 NVMe
7～16, 23, 24＊ (オプション)
(限)：在庫限定
製品名 HPE ProLiant DL560 Gen10
モデル名 P8170 4P104C 256G 16SFF/P816a
製品番号 840371-291 (限)
プロ セッサー
プロセッサータイプ インテルXeon Platinum 8170プロセッサー 2.1 GHz
標準搭載数 4P / 104C
マルチプロセッサー対応 4P / 104C
キャッシュメモリ/ CPU 1×35.75 MB L3キャッシュ Hyper-Threading(HT) /
Turbo Boost(TB)対応 HT / TB
メモリ コントローラー
動作速度 2666 MT/s
メモリ サイズ 標準 256 GB (16GB PC4-2666 RDIMM×16)
最大 1.5 TB (RDIMM) / 3 TB (LRDIMM)
ディスク コントローラー SmartアレイP816i-a SR LH Gen10コントローラー (専用スロット) ネットワーク
(FlexibleLOMアダプター)
Ethernet 10/25Gb 2ポート
640FLR-SFP28ネットワークアダプター(SFP28×2)
ハードドライブ
ドライブ ベイ 標準16、オプションで18 ～ 24 *3 (2.5インチSFFスマートキャリア ホットプラグ対応SAS / SATA)
標準 ディスクレス
最大(内蔵) 標準16ベイ 244.8 TB (15.3 TB SAS×16台) / 122.88 TB (7.68 TB SATA×16台) オプション24ベイ搭載時 367.2 TB (15.3 TB SAS×24台) / 184.32 TB (7.68 TB SATA×24台) *4 最大(外付) 外部接続対応のSmartアレイの構成に依存
拡張スロット 9*5 (FlexibleLOMアダプター専用×1、フルハイト/ハーフレングスPCI Express Gen3 x16 (x16コネクター)×2、 フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×6)
消費電力(200 V時)*1 804 W
入力電流*1 4.03 A (200 V)
電源 パワーサプライ 1600Wパワーサプライ(80PLUS Platinumモデル)×2 付属コード 200V用C13-14電源コード(2m)×2
省エネ法に基づくエネルギー消費効率*2 －
モデル固有付属品 OneView Advanced / Insight Control選択式1サーバーライセンス バンドル(メディアなし)
＊1：消費電力、入力電流は、プロセッサー×4、標準搭載と同種のメモリ×16、SAS 300GB 10krpm HDD×8台、PCI Express I/Oカード×3、標準搭載のFlexibleLOM アダプター×1、標準搭載の電源2個の条件でPower AdvisorのUtilization設定を80%で算出したものです。
上記は一例ですので、詳細はHPE Power Advisorにて算出してください。
＊2：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。
「－」で示された製品は、CPUの複合理論性能が一秒につき20万メガ演算以上のため、省エネ法の対象範囲に含まれません。
＊3：オプションの8SFFドライブケージ、2SFFドライブケージを搭載することにより、18～24SFF構成が可能です。(24SFF構成ではオプティカル ドライブの搭載は非対応)
＊4：SASエキスパンダーカードの追加、またはSmartアレイコントローラーの追加が必要です。
＊5：オプションのセカンド/サード スロットライザーにより、PCI Expressスロットを変更可能。ただし、パワーサプライを4個搭載する場合は サード スロット ライザーは搭載できません。
製品の詳細については右記Webサイトを参照してください。 https://www.hpe.com/jp/proliant
また、想定される消費電力、およびパワーサプライの冗長化可否については、HPE Power Advisorツールを利用してください。
HPE Power Advisorは右記Webサイトより利用可能です。 http://www.hpe.com/jp/power-advisor
固有仕様情報
＊：ハードドライブの番号は搭載可能な位置を示しており、
実際のハードドライブベイ番号とは異なります。
24SFF 構成(オプション)
A (オプション) 1～16＊(標準) 17～24＊(オプション)
2.5 SATAH
2.5 SATAH
2.5 SASH
2.5 SASH
2.5 SSDH
2.5 SATAH
2.5 SATAH
2.5 SASH
2.5 SASH
2.5 SSDH
2.5 NVMe
7～16, 23～24＊ (オプション) 16
15 9 10 11 12 13 14
17 18 19 20 21 22 23 24 1 2 3 4 5 6 7 8
ベイ1 ベイ2 ベイ3 1 2 3 4 5 6 7 8 16
15 9 10 11 12 13 14
17 18 A
1 2 3 4 5 6 7 8 16
15 9 10 11 12 13 14
1～16＊(標準) 17～24＊ (オプション)
SATA2.5
H SATA2.5
H SAS2.5
H SAS2.5
H
2.5 SSDH
SATA2.5
H SATA2.5
H SAS2.5
H SAS2.5
H
2.5 SSDH
2.5 NVMe
7～16, 23, 24＊ (オプション)
製品名 HPE ProLiant DL560 Gen10
モデル名 G5220 2P36C 64G 8SFF P408a G6230 2P40C 128G 8SFF P408a G6254 4P72C 256G 8SFF P408a
製品番号 P02872-291 P02873-291 P02874-291
プロ セッサー
プロセッサータイプ インテルXeon Gold 5220プロセッサー 2.2 GHz
インテルXeon Gold 6230プロセッサー 2.1 GHz
インテルXeon Gold 6254プロセッサー 3.1 GHz
標準搭載数 2P / 36C 2P / 40C 4P / 72C
マルチプロセッサー対応 4P / 72C 4P / 80C 4P / 72C キャッシュメモリ/ CPU 1×24.75 MB L3キャッシュ 1×27.5 MB L3キャッシュ 1×24.75 MB L3キャッシュ
Hyper-Threading(HT) /
Turbo Boost(TB)対応 HT / TB
メモリコントローラー
動作速度 2666 MT/s 2933 MT/s
メモリ サイズ 標準 64 GB (32GB PC4-2933 RDIMM×2) 128 GB (32GB PC4-2933 RDIMM×4) 256 GB (32GB PC4-2933 RDIMM×8)
最大 3 TB (RDIMM) / 4 TB (LRDIMM)
ディスク コントローラー SmartアレイP408i-a SR LH Gen10コントローラー (専用スロット) ネットワーク
(FlexibleLOMアダプター)
Ethernet 1Gb 4ポート331FLR ネットワークアダプター(RJ-45×4)
Ethernet 10Gb 2ポート533FLR-T ネットワークアダプター(RJ-45×2)
ハードドライブ
ドライブ ベイ 標準8、オプションで10 ～ 24 *2 (2.5インチSFFスマートキャリア ホットプラグ対応SAS / SATA)
標準 ディスクレス
最大(内蔵) 標準8ベイ 122.4 TB (15.3 TB SAS×8台) / 61.44 TB (7.68 TB SATA×8台) オプション24ベイ搭載時 367.2 TB (15.3 TB SAS×24台) / 184.32 TB (7.68 TB SATA×24台) *3 最大(外付) 外部接続対応のSmartアレイの構成に依存
拡張スロット 7 (FlexibleLOMアダプター専用×1、フルハイト/ハーフレングスPCI Express Gen3 x16 (x16コネクター)×2、 フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×4)、最大9*4
消費電力(200 V時) TBD TBD TBD
入力電流 TBD TBD TBD
電源 パワーサプライ 1600Wパワーサプライ(80PLUS Platinumモデル)×2 付属コード 200V用C13-14電源コード(2m)×2
省エネ法に基づくエネルギー消費効率*1 － － －
モデル固有付属品 －
＊1：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。
「－」で示された製品は、CPUの複合理論性能が一秒につき20万メガ演算以上のため、省エネ法の対象範囲に含まれません。
＊2：オプションの8SFFドライブケージ、2SFFドライブケージを搭載することにより、10～24SFF構成が可能です。(24SFF構成ではオプティカル ドライブの搭載は非対応)
＊3：SASエキスパンダーカードの追加、またはSmartアレイコントローラーの追加が必要です。
＊4：オプションのセカンド/サードスロット ライザーの追加により、PCI Expressスロットを追加可能。ただし、パワーサプライを4個搭載する場合は サード スロット ライザーは搭載できません。
製品の詳細については右記Webサイトを参照してください。 https://www.hpe.com/jp/proliant
固有仕様情報
＊：ハードドライブの番号は搭載可能な位置を示しており、
実際のハードドライブ ベイ番号とは異なります。
ベイ1 ベイ2
1 2 3 4 5 6 7 8
ベイ3
16 15 9 10 11 12 13 14
17 18 19 20 21 22 23 24 1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8 9
10 A
24SFF 構成(オプション)
A (オプション) 1～8＊(標準) 9, 10＊
(オプション)
2.5 SATAH
2.5 SATAH
2.5 SASH
2.5 SASH
2.5 SSDH
2.5 SATAH
2.5 SATAH
2.5 SASH
2.5 SASH
2.5 SSDH
2.5 NVMe
7～10＊ (オプション)
1～8＊(標準) 9～24＊ (オプション)
SATA2.5
H SATA2.5
H SAS2.5
H SAS2.5
H
2.5 SSDH
SATA2.5
H SATA2.5
H SAS2.5
H SAS2.5
H
2.5 SSDH
2.5 NVMe
7～16, 23, 24＊ (オプション)
製品名 HPE ProLiant DL560 Gen10 モデル名 P8268 4P96C 512G 16SFF P816a OV
製品番号 P02875-291
プロ セッサー
プロセッサータイプ インテルXeon Platinum 8268プロセッサー 2.9 GHz
標準搭載数 4P / 96C
マルチプロセッサー対応 4P / 96C
キャッシュメモリ/ CPU 1×35.75 MB L3キャッシュ Hyper-Threading(HT) /
Turbo Boost(TB)対応 HT / TB
メモリ コントローラー
動作速度 2933 MT/s
メモリ サイズ 標準 512 GB (32GB PC4-2933 RDIMM×16)
最大 3 TB (RDIMM) / 4 TB (LRDIMM)
ディスク コントローラー SmartアレイP816i-a SR LH Gen10コントローラー (専用スロット) ネットワーク
(FlexibleLOMアダプター)
Ethernet 10/25Gb 2ポート
640FLR-SFP28 ネットワークアダプター(SFP28×2)
ハードドライブ
ドライブ ベイ 標準16、オプションで18 ～ 24 *2 (2.5インチSFFスマートキャリア ホットプラグ対応SAS / SATA)
標準 ディスクレス
最大(内蔵) 標準16ベイ 244.8 TB (15.3 TB SAS×16台) / 122.88 TB (7.68 TB SATA×16台) オプション24ベイ搭載時 367.2 TB (15.3 TB SAS×24台) / 184.32 TB (7.68 TB SATA×24台) *3 最大(外付) 外部接続対応のSmartアレイの構成に依存
拡張スロット 9*4 (FlexibleLOMアダプター専用×1、フルハイト/ハーフレングスPCI Express Gen3 x16 (x16コネクター)×2、 フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×6)
消費電力(200 V時) TBD
入力電流 TBD
電源 パワーサプライ 1600Wパワーサプライ(80PLUS Platinumモデル)×2 付属コード 200V用C13-14電源コード(2m)×2
省エネ法に基づくエネルギー消費効率*1 －
モデル固有付属品 OneView Advanced / Insight Control選択式1サーバーライセンス バンドル(メディアなし)
＊1：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。
「－」で示された製品は、CPUの複合理論性能が一秒につき20万メガ演算以上のため、省エネ法の対象範囲に含まれません。
＊2：オプションの8SFFドライブケージ、2SFFドライブケージを搭載することにより、18～24SFF構成が可能です。(24SFF構成ではオプティカル ドライブの搭載は非対応)
＊3：SASエキスパンダーカードの追加、またはSmartアレイコントローラーの追加が必要です。
＊4：オプションのセカンド/サード スロットライザーにより、PCI Expressスロットを変更可能。ただし、パワーサプライを4個搭載する場合は サード スロット ライザーは搭載できません。
製品の詳細については右記Webサイトを参照してください。 https://www.hpe.com/jp/proliant
固有仕様情報
＊：ハードドライブの番号は搭載可能な位置を示しており、
実際のハードドライブベイ番号とは異なります。
24SFF 構成(オプション)
A (オプション) 1～16＊(標準) 17～24＊(オプション)
2.5 SATAH
2.5 SATAH
2.5 SASH
2.5 SASH
2.5 SSDH
2.5 SATAH
2.5 SATAH
2.5 SASH
2.5 SASH
2.5 SSDH
2.5 NVMe
7～16, 23～24＊ (オプション) 16
15 9 10 11 12 13 14
17 18 19 20 21 22 23 24 1 2 3 4 5 6 7 8
ベイ1 ベイ2 ベイ3 1 2 3 4 5 6 7 8 16
15 9 10 11 12 13 14
17 18 A
1 2 3 4 5 6 7 8 16
15 9 10 11 12 13 14
1～16＊(標準) 17～24＊ (オプション)
SATA2.5
H SATA2.5
H SAS2.5
H SAS2.5
H
2.5 SSDH
SATA2.5
H SATA2.5
H SAS2.5
H SAS2.5
H
2.5 SSDH
2.5 NVMe
7～16, 23, 24＊ (オプション)
プロセッサー
＊OSのサポート詳細については、右記Webサイトのマトリクスを確認してください。https://www.hpe.com/info/ossupport
＊各Linuxディストリビューション使用時の構成、注意事項については、Linux構成だけの例外事項等もありますので、詳細は日本ヒューレット・パッカードの
Linuxホームページ(http://www.hpe.com/jp/linux)の左側項目内の｢ProLiant」および「ハードウェア」の項目を参照してください。
16 コア 8SFF モデル
◆システム ユニットに標準添付のラック レールは、四角 穴および丸穴キャビネット対応の長さ調節可能な (61-92cm) Easy Install式のユニバーサル ラック レール です。
◆ケーブル マネジメント アーム標準添付
◆OSのインストールに必要な各種デバイス ドライバー、
ProLiant用ユーティリティ等は、x64版Windowsの場合、
iLO Management Engine内のIntelligent Provisioning (旧SmartStart)に含まれています。
iLO ManagementEngineについては、下記Webサイト を参照してください。
http://www.hpe.com/jp/servers/ilo
また、その他のOSの場合には、Service Pack for ProLiant に含まれています。下記Webサイトよりダウンロードの 上、ご使用ください。
http://www.hpe.com/jp/servers/spp_dl
◆ラック環境における最適化については下記の資料を 参照してください。
http://h50146.www5.hpe.com/products/servers/
proliant/whitepaper/wp019_040430/index.html
ProLiant DL560 Gen10 ラックマウント型 (2U) Xeon Gold 6130 2.1GHz 2P32C 64GB メモリ ホットプラグ 8SFF(2.5 型) P408i-a/2GB 10Gb NICx2
1600W 電源 x2 ラック モデル 875807-291 2,438,000 円
(税抜価格)◆最大4基搭載可能(標準搭載含む)
◆3プロセッサー構成は未サポート
◆プロセッサーを追加する際には、同じクロック周波数、
同じコア数のプロセッサーでアップグレード
◆NVMeメザニン オプションの搭載には4プロセッサー構成必須
ProLiant DL560 Gen10 ラックマウント型 (2U) Xeon Platinum 8170 2.1GHz 4P104C 256GB メモリ ホットプラグ 16SFF(2.5 型) P816i-a/4GB 10Gb NICx2
1600W 電源 x2 OneView Adv.ラック モデル 840371-291 11,086,000 円
(税抜価格)20 コア 8SFF モデル
ProLiant DL560 Gen10 ラックマウント型 (2U) Xeon Gold 6148 2.4GHz 4P80C 128GB メモリ ホットプラグ 8SFF(2.5 型) P408i-a/2GB 10Gb NICx2
1600W 電源 x2 ラック モデル 840370-291 5,255,000 円
(税抜価格)26 コア 16SFF モデル
＊在庫限定
＊OneViewライセンス バンドルモデル
＊Xeon Gold 6148、Xeon Platinum 8164 / 8170モデルに標準搭載
＊プロセッサーの増設時に必要
＊1つのオプションで3rd～4thのプロセッサーを実装可能
＊3rd～4thのプロセッサーに対応するメモリスロット搭載
＊NVMeメザニンスロット×1
DL560 Gen10 CPUメザニントレイ 872222-B21 213,000円 (税抜価格)
XeonG 6130 2.1GHz 1P16C CPU KIT DL560 Gen10 840393-B21 503,000円 (税抜価格)
＊プロセッサー1個組
＊4プロセッサー構成では2個選択が必要
＊2CPU構成時のUPI接続オプション
＊2プロセッサー構成時のみ選択可能
DL560 Gen10 CPUメザニンキット(2CPU構成UPI接続用) 875608-B21 111,000円 (税抜価格)
Xeon x1xx プロセッサー (第 1 世代インテル Xeon スケーラブル・プロセッサー) 搭載モデル
プロセッサー
18 コア 8SFF モデル
◆システム ユニットに標準添付のラックレールは、四角 穴および丸穴キャビネット対応の長さ調節可能な (61-92cm) Easy Install式のユニバーサル ラックレール です。
◆ケーブル マネジメントアーム標準添付
◆OSのインストールに必要な各種デバイス ドライバー、
ProLiant用ユーティリティ等は、x64版Windowsの場合、
iLO Management Engine内のIntelligent Provisioning (旧SmartStart)に含まれています。
iLO ManagementEngineについては、下記Webサイト を参照してください。
http://www.hpe.com/jp/servers/ilo
また、その他のOSの場合には、Service Pack for ProLiant に含まれています。下記Webサイトよりダウンロードの 上、ご使用ください。
http://www.hpe.com/jp/servers/spp_dl
◆ラック環境における最適化については下記の資料を 参照してください。
http://h50146.www5.hpe.com/products/servers/
proliant/whitepaper/wp019_040430/index.html
ProLiant DL560 Gen10 ラックマウント型 (2U) Xeon Gold 5220 2.2GHz 2P36C 64GB メモリ
ホットプラグ 8SFF(2.5 型) P408i-a/2GB 1600W 電源 x2 ラック モデル P02872-291 2,328,000 円
(税抜価格)◆最大4基搭載可能(標準搭載含む)
◆3プロセッサー構成は未サポート
◆プロセッサーを追加する際には、同じクロック周波数、
同じコア数のプロセッサーでアップグレード
◆NVMeメザニンオプションの搭載には4プロセッサー構成必須
ProLiant DL560 Gen10 ラックマウント型 (2U) Xeon Platinum 8268 2.9GHz 4P96C 512GB メモリ
ホットプラグ 16SFF(2.5 型) P816i-a/4GB 1600W 電源 x2 OneView Adv.ラック モデル
P02875-291 11,739,000 円
(税抜価格)18 コア 8SFF モデル
ProLiant DL560 Gen10 ラックマウント型 (2U) Xeon Gold 6254 3.1GHz 4P72C 256GB メモリ
ホットプラグ 8SFF(2.5 型) P408i-a/2GB 1600W 電源 x2 ラック モデル P02874-291 6,856,000 円
(税抜価格)24 コア 16SFF モデル
＊OneViewライセンス バンドルモデル
＊Xeon Gold 6254、Xeon Platinum 8268モデルに標準搭載
＊プロセッサーの増設時に必要
＊1つのオプションで3rd～4thのプロセッサーを実装可能
＊3rd～4thのプロセッサーに対応するメモリスロット搭載
＊NVMeメザニン スロット×1
DL5x0 Gen10第2世代CPUメザニントレイ P07991-B21 217,000円 (税抜価格)
XeonG 5220 2.2GHz 1P18C CPU KIT DL560 Gen10 P02983-B21 428,000円 (税抜価格)
＊Xeon Gold 5220モデル用
＊プロセッサー1個組
＊4プロセッサー構成では2個選択が必要
＊2CPU構成時のUPI接続オプション
＊2プロセッサー構成時のみ選択可能
DL560 Gen10 CPUメザニンキット(2CPU構成UPI接続用) 875608-B21 111,000円 (税抜価格)
Xeon x2xx プロセッサー (第 2 世代インテル Xeon スケーラブル・プロセッサー) 搭載モデル
20 コア 8SFF モデル
ProLiant DL560 Gen10 ラックマウント型 (2U) Xeon Gold 6230 2.1GHz 2P40C 128GB メモリ
ホットプラグ 8SFF(2.5 型) P408i-a/2GB 1600W 電源 x2 ラック モデル P02873-291 2,925,000 円
(税抜価格)＊Xeon Gold 6230モデル用
＊プロセッサー1個組
＊4プロセッサー構成では2個選択が必要
XeonG 6230 2.1GHz 1P20C CPU KIT DL560 Gen10 P02965-B21 511,000円 (税抜価格)
メモリ
レジスタ付き DIMM (RDIMM) 、 1.2V 動作、DDR4、2666MT/s メモリ
＊シングルランクレジスタ付きDIMM (RDIMM)
＊Xeon Gold 6130モデルに4枚、Xeon Gold 6148モデルに8枚、
Xeon Platinum 8164 / 8170モデルに16枚標準搭載
＊シングルランク レジスタ付きDIMM (RDIMM) 16GB 1Rx4 PC4-2666V-R Smartメモリ キット
815098-B21 85,000円 (税抜価格)
＊デュアルランクレジスタ付きDIMM (RDIMM) 32GB 2Rx4 PC4-2666V-R Smartメモリキット
815100-B21 185,000円 (税抜価格)
Load Reduced DIMM (LRDIMM)、
1.2V 動作、 DDR4 、 2666MT/s メモリ
＊クアッドランクLoad Reduced DIMM (LRDIMM) 64GB 4Rx4 PC4-2666V-L Smartメモリキット
815101-B21 417,000円 (税抜価格) 8GB 1Rx8 PC4-2666V-R Smartメモリ キット
815097-B21 64,000円(税抜価格)
＊デュアルランク レジスタ付きDIMM (RDIMM) 16GB 2Rx8 PC4-2666V-R Smartメモリ キット
835955-B21 95,000円 (税抜価格)
＊在庫限定
＊デュアルランクレジスタ付きDIMM (RDIMM) 8GB 2Rx8 PC4-2666V-R Smartメモリ キット
876181-B21 69,000円 (税抜価格)
＊8ランクLoad Reduced DIMM (LRDIMM)
＊他のLRDIMMメモリ(64GB)と混在不可
＊本構成図に掲載のモデルでは、1プロセッサーあたり 6枚(768GB)まで搭載可能
＊128GB LRDIMMを1プロセッサーあたり12枚(1.5TB)まで サポートするプロセッサーは、CTO (注文仕様生産) モデルで 提供しています。
販売については、別途お問合せください。
128GB 8Rx4 PC4-2666V-L Smartメモリ キット 815102-B21 1,248,000円 (税抜価格)
16GB 1Rx4 DDR4-2666 NVDIMMキット 845264-B21 175,000円 (税抜価格)
＊シングルランク レジスタ付きNVDIMM
＊メモリスロットに実装され、高速なドライブ (SSD) として利用可能 ドライブとしての利用には対応OSおよび専用ドライバーが必要
＊次頁コメントを参照ください。
＊Xeon Gold 6148、Xeon Platinum 8164 / 8170モデルに標準搭載
＊DL560 Gen10 CPUメザニントレイの詳細については、
プロセッサーの項を参照ください。
DL560 Gen10 CPUメザニントレイ
NVDIMM (不揮発性メモリ)
4 プロセッサー構成時
＊NVDIMMをCPUメザニントレイのメモリスロットに搭載する場合、
Smartストレージバッテリー96W 145mm P01366-B21 16,000円 (税抜価格)
2 プロセッサー構成時
Smartストレージバッテリー96W 145mm
＊全モデルに1個標準搭載
＊Smartアレイ コントローラーと、システム ボード上のメモリ スロットに搭載するNVDIMMで共有
Xeon x1xx プロセッサー搭載モデル用 (Xeon x2xx プロセッサー用は次々ページへ)
◆ProLiant DL560 Gen10では、プロセッサー内にメモリコントローラーを実装し、プロセッサーあたり6チャネルのメモリチャネルを持ちます。
2プロセッサー構成では12チャネル、4プロセッサー構成では24チャネル使用して、DIMMを実装できます。
◆1プロセッサーと2プロセッサーに対応するメモリスロットは本体上に、3プロセッサーと4プロセッサーに対応するメモリ スロットはCPUメザニン トレイ上に存在します。(Xeon Gold 6130モデルでは、CPUメザニントレイはオプション)
◆各メモリキットは1枚のDIMMオプションです。各メモリ チャネルには、レジスタ付きDIMM (RDIMM)、Load Reduced DIMM (LRDIMM)を 2枚まで実装できます。サイズの異なるメモリ キットは混在可能ですが、128GB LRDIMMは64GB LRDIMMと混在できません。
また、RDIMMとLRDIMMはシステム内で混在できません。
◆RDIMM標準搭載のサーバーでLRDIMM使用の場合、標準搭載のメモリを取り外す必要があります。
◆Xeon x1xxプロセッサー搭載モデルにおいて、LRDIMM構成では最大3TB、RDIMM構成では最大1.5TBのメモリを構成可能です。
◆1つのプロセッサーには、少なくとも1つのDIMMを実装することが必要です。
◆Xeon x1xxプロセッサー搭載モデルにおいて、各DIMMはメモリ チャネルあたり2枚構成で最大2666MT/s動作が可能です。
ただし、これは各DIMMとして動作可能な速度であり、プロセッサーのメモリ コントローラーの動作速度を超えることはありません。
◆最適なメモリ性能を得るには、全てのプロセッサーおよびメモリチャネルでDIMMを均等に構成することを推奨します。
メモリのスループット性能を最適化するため、構成するメモリの数は、アンバランス構成 (CPU当たりのメモリ数が5枚、7枚、9枚、10枚、11枚の 構成) を避けて選択することをお勧めします。
◆巻末のメモリ構成ガイドを参照してください。
◆OSにより最大メモリ容量に制限があります。
◆NVDIMM (不揮発性DIMM) キットを構成する場合、以下の点を考慮し構成してください。
・NVDIMMはRDIMMとのみ混在可能 (LRDIMMとは混在できません。) で、NVDIMMを構成する場合には、プロセッサーに最低1枚のRDIMMが 必要です。
・NVDIMMの最大構成数は24枚 (DL560 Gen10では1CPUあたり最大6枚) です。NVDIMMを構成する場合、サーバー内に
Smartストレージバッテリーが構成されている必要があります。
◆Smartストレージバッテリーは、システム ボード上のメモリスロットに搭載するNVDIMM用に1個必要 (全モデルに1個標準搭載、
Smartアレイ コントローラーと共有)
NVDIMMをCPUメザニントレイのメモリスロットに搭載する場合、CPUメザニントレイに搭載するNVDIMM用に1個必要。
◆NVDIMMをサポートするOSは、Windows Server 2012 R2、Windows Server 2016、RHEL 7.3以降、SLES 12 SP2以降です。
Windows Server 2012 R2はHPE提供の専用ドライバーが必要です。Windows Server 2012 R2のNVDIMM利用についてのファームウェア、
ドライバーなどの詳細は、右記の資料を参照ください。 https://psnow.ext.hpe.com/doc?id=4aa6-4681enw.pdf
Xeon x2xx プロセッサー搭載モデル用
レジスタ付き DIMM (RDIMM) 、 1.2V 動作、DDR4、2933MT/s メモリ
8GB 1Rx8 PC4-2933Y-R Smartメモリ キット P00918-B21 64,000円 (税抜価格)
＊シングルランクレジスタ付きDIMM (RDIMM) ＊クアッドランクLoad Reduced DIMM (LRDIMM) 64GB 4Rx4 PC4-2933Y-L Smartメモリキット
P00926-B21 417,000円 (税抜価格)
Load Reduced DIMM (LRDIMM) 、 1.2V 動作、DDR4、2933MT/s メモリ
＊8ランクLoad Reduced DIMM (LRDIMM)
＊他のLRDIMMメモリ(64GB)と混在不可
＊本構成図に掲載のモデルでは、1プロセッサーあたり 8枚(1TB) まで搭載可能
＊128GB LRDIMMを1プロセッサーあたり12枚(1.5TB)まで サポートするプロセッサーは、CTO (注文仕様生産) モデルで 提供しています。
販売については、別途お問合せください。
128GB 8Rx4 PC4-2933Y-L Smartメモリ キット P00928-B21 1,248,000円 (税抜価格) 16GB 1Rx4 PC4-2933Y-R Smartメモリ キット
P00920-B21 85,000円 (税抜価格)
＊シングルランク レジスタ付きDIMM (RDIMM)
＊デュアルランク レジスタ付きDIMM(RDIMM)
32GB 2Rx4 PC4-2933Y-R Smartメモリキット P00924-B21 185,000円 (税抜価格)
＊Xeon Gold 5220モデルに2枚、Xeon Gold 6230モデルに4枚、
Xeon Gold 6254モデルに8枚、Xeon Platinum 8268モデルに16枚標準搭載
＊デュアルランクレジスタ付きDIMM (RDIMM) 16GB 2Rx8 PC4-2933Y-R Smartメモリ キット
P00922-B21 95,000円 (税抜価格)
64GB 2Rx4 PC4-2933Y-R Smartメモリ キット P00930-B21 395,000円 (税抜価格)
＊デュアルランクレジスタ付きDIMM (RDIMM)
◆ProLiant DL560 Gen10では、プロセッサー内にメモリ コントローラーを実装し、プロセッサーあたり6チャネルのメモリ チャネルを持ちます。
2プロセッサー構成では12チャネル、4プロセッサー構成では24チャネル使用して、DIMMを実装できます。
◆1プロセッサーと2プロセッサーに対応するメモリスロットは本体上に、3プロセッサーと4プロセッサーに対応するメモリ スロットはCPUメザニン トレイ上に存在します。(Xeon Gold 5220 / 6230モデルでは、CPUメザニントレイはオプション)
◆各メモリ キットは1枚のDIMMオプションです。各メモリ チャネルには、レジスタ付きDIMM (RDIMM)、Load Reduced DIMM (LRDIMM)を 2枚まで実装できます。サイズの異なるメモリ キットは混在可能ですが、128GB LRDIMMは64GB LRDIMMと混在できません。
また、RDIMMとLRDIMMはシステム内で混在できません。
◆RDIMM標準搭載のサーバーでLRDIMM使用の場合、標準搭載のメモリを取り外す必要があります。
◆Xeon x2xxプロセッサー搭載モデルにおいて、LRDIMM構成では最大4TB、RDIMM構成では最大3TBのメモリを構成可能です。
◆1つのプロセッサーには、少なくとも1つのDIMMを実装することが必要です。
◆Xeon x2xxプロセッサー搭載モデル用メモリの各DIMMは最大2933MT/s動作可能なDIMMです。
ただし、これは各DIMMとして動作可能な速度であり、メモリ チャネル当たりのメモリ枚数、メモリ種別に依存します。
また、プロセッサーのメモリ コントローラーの動作速度を超えることはありません。
ProLiant Gen10のインテルXeonスケーラブル・プロセッサーにおけるメモリ速度については、下記資料を参照ください。
https://www.hpe.com/docs/memory-speed-table
◆最適なメモリ性能を得るには、全てのプロセッサーおよびメモリチャネルでDIMMを均等に構成することを推奨します。
メモリのスループット性能を最適化するため、構成するメモリの数は、アンバランス構成 (CPU当たりのメモリ数が5枚、7枚、9枚、10枚、11枚の 構成) を避けて選択することをお勧めします。
◆巻末のメモリ構成ガイドを参照してください。
◆OSにより最大メモリ容量に制限があります。
◆現在のところ、Xeon x2xxプロセッサー搭載モデルにおいては、NVDIMM / Persistent Memory (不揮発性DIMM) はサポートされません。
将来サポート予定です。
DVD ドライブ
DVD ドライブ/ USB / Display Port
＊DVDドライブ用ベイ×1、フロント ビデオ用Display Port×1、
USB 2.0ポート×2を提供
＊ドライブ ベイ1 (正面より見て左側) 搭載専用
＊DL560 Gen10 2SFF(2.5型) ケージを搭載可能 詳細はハードドライブの項を参照ください。
DL560 Gen10ユニバーサル メディアベイ 872267-B21 27,000円 (税抜価格)
＊最大読み出し速度8倍速相当のDVD-ROMドライブとして、
または最大読み出し速度24倍速相当のCD-ROMドライブとして使用可能です。
9.5mm SATA DVD-ROMドライブ 726536-B21 14,000円 (税抜価格)
＊最大動作速度は次の通りです。
CD-R書込24倍/CD-RW書込16倍/CD-ROM読出24倍/DVD-ROM読出8倍 /DVD+R DL書込6倍/DVD+R書込8倍/DVD-R DL書込6倍/DVD-R書込8倍 /DVD-RW書込6倍/DVD+RW書込8倍/DVD-RAM書込5倍
＊Roxio製ライティング ソフトウェア標準添付 9.5mm SATA DVD-RWドライブ 726537-B21 18,000円 (税抜価格)
外付け USB DVD ドライブ
＊USB 2.0対応
＊ProLiantサーバーでは、最大読み出し速度8倍速相当のDVD-ROMドライブとして、
または最大読み出し速度24倍速相当のCD-ROMドライブとして使用可能です。
＊このドライブには書き込み機能がありますが、ProLiantサーバーでは、
読み出し機能のみサポートします。
＊バスパワー方式(別途電源不要)、USBケーブル付属 外付けUSB DVDドライブ 701498-B21 16,000円 (税抜価格)
◆DL560 Gen10ユニバーサルメディアベイは、8 ～ 16 SFF (NVMeドライブを含む) 構成のサーバー前面にDVDドライブ、ビデオ用Display Port、
USB 2.0ポートを搭載するオプションです。
◆DL560 Gen10ユニバーサルメディアベイは、オプションの8SFFドライブケージ(NVMeドライブ対応ドライブケージを含む) を2基追加した場合、
搭載することはできません。(NVMeドライブを含む24 SFF構成)
◆内蔵DVDドライブ オプションはいずれか1台を搭載可能です。ただし、オプションのソリッドステートM.2キットでSATAコネクターを2ポート 使用する場合は、併用できません。
◆内蔵DVDドライブ オプションを搭載できない場合、外付けUSB DVDドライブ オプションまたはiLOの仮想ドライブをご使用ください。
PCI / NVMe ライザー
◆セカンドPCIライザー、サードPCIライザーを追加することにより、PCIスロットを拡張することができます。
◆DL560 Gen10 4電源イネーブルメントキット (875675-B21)は、サードライザーと併用できません。
◆NVMeライザーは、システムボードからのPCI ExpressをNVMeドライブへ渡すためのライザーオプションです。
プライマリ ライザー
＊全モデルに標準搭載
＊PCI Expressスロットを3スロット装備、フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×2、
フルハイト/ハーフレングスPCI Express Gen3 x16 (x16コネクター)×1
＊ソリッドステートM.2 2280ドライブを搭載するための専用スロットを2スロット装備
＊シングル スロットのGPUモジュールを1枚搭載可能
＊SASエキスパンダーカードをスロット2に搭載可能 標準搭載 プライマリPCIスロット ライザー
セカンド ライザー オプション
＊全モデルに標準搭載
＊PCI Expressスロットを3スロット増設可能、フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×2、 フルハイト/ハーフレングスPCI Express Gen3 x16 (x16コネクター)×1
Gen10セカンド スロットライザー
＊プライマリまたはセカンド ライザーとして追加可能 (最大2枚) 標準搭載のライザーと交換する必要があります。
＊PCI Expressスロットを2スロット増設可能、フルハイト/ハーフレングスPCI Express Gen3 x16 (x16コネクター)×2
＊シングル スロットのGPUモジュールを1枚搭載可能
Gen10プライマリ＆セカンド スロットライザー(GPU)
826704-B21 19,000円 (税抜価格)
サード ライザーオプション
＊Xeon Platinum 8164 / 8170 / 8268モデルに標準搭載
＊サードPCIライザーとして1枚追加可能
＊PCI Expressスロットを2スロット増設可能、フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×2 DL560 Gen10サード スロット ライザーPCI
872253-B21 59,000円 (税抜価格)
＊サードPCIライザーとして1枚追加可能
＊PCI Expressスロットを1スロット増設可能、フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×1
＊NVMeスリムラインポート×1、NVMeドライブを2台接続可能
＊Premium 6SFF(2.5型) + 2NVMeベイ ケージおよび2SFF(2.5型) ケージ接続用Slim SASケーブル標準添付 DL560 Gen10サードスロット ライザーPCI/NVMe
872255-B21 66,000円 (税抜価格)
DL560 Gen10サードNVMe x2ライザー
2.5 NVMe
NVMeドライブ
＊プライマリまたはセカンド ライザーとして追加可能 (最大2枚) 標準搭載のライザーと交換する必要があります。
＊PCI Expressスロットを2スロット増設可能、フルハイト/ハーフレングスPCI Express Gen3 x16 (x16コネクター)×2
＊シングル スロットのGPUモジュールを1枚搭載可能
＊SASエキスパンダーカードをスロット2に搭載可能 Gen10プライマリ＆セカンド スロット ライザー(GPU)
826704-B21 19,000円 (税抜価格)
NVMe メザニン オプション
◆NVMeメザニンは、システムボードからのPCI ExpressをNVMeドライブへ渡すためのメザニンオプションです。
◆NVMeメザニン オプションの搭載には4プロセッサー構成必須
＊NVMeメザニン スロット×1
＊CPUメザニントレイの詳細はプロセッサーの項を参照ください。
DL560 Gen10 CPUメザニントレイ DL5x0 Gen10第2世代CPUメザニントレイ
DL560 Gen10 NVMe x4メザニンカード 874633-B21 125,000円 (税抜価格)
＊NVMeスリムラインポートx4、NVMeドライブを最大8台接続可能
＊Premium 6SFF(2.5型) + 2NVMeベイ ケージ、2SFF(2.5型) ケージ および8xNVMe Expressベイキット接続用Slim SASケーブル標準添付
GPU モジュール
＊PCI Express Gen3 x16、
DL560 Gen10のフルハイト/ハーフレングス スロットに対応
＊5GB GDDR5ビデオメモリ、160bitメモリ インターフェイス、
1024コア、消費電力：75W
＊スロット2、スロット5に搭載可能(合計2枚) プライマリPCIスロット ライザー、
セカンド スロット ライザー
＊GPUモジュールにはPCI Express x16スロットが必要です。
＊スロットライザーの詳細については、
PCI / NVMeライザー オプションの項を参照
NVIDIA Quadro P2000 GPUモジュール Q0V77A 118,000円 (税抜価格)
◆想定される消費電力、およびパワーサプライの冗長化可否については、HPE Power Advisorにて確認してください。
HPE Power Advisorは右記Webサイトより利用可能です。 http://www.hpe.com/jp/power-advisor
ディスク コントローラー
オンボード SATA コントローラー (内部接続専用)
＊オンボード
＊6Gb SATA対応
＊内部x4 Mini SASコネクター×2
＊内部SATAコネクター×2
＊プライマリPCIスロット ライザー経由
ソリッドステートM.2 2280ドライブ用SATAポート×2
＊ソリッドステートM.2ドライブとM.2 2280ドライブを 合計4枚接続可能
＊ドライバー内のRAIDエンジンを使用する ソフトウェア方式RAID
＊キャッシュメモリ未搭載
＊標準でRAID 0、1、1+0、5、オンラインスペアをサポート
＊サーバーのUEFIモードでサポート。レガシーBIOSモードは 未サポート
＊RAIDドライバーはWindows Serverのみサポート、
他のOSではSATAコントローラーとして動作します。
SmartアレイS100i Gen10コントローラー
◆SmartアレイS100i Gen10コントローラーは、SmartアレイのRAIDエンジンがドライバーにより提供されるソフトウェア方式RAIDです。
RAIDの処理にCPU負荷がかかります。
◆キャッシュ未搭載のため、処理性能を重視する場合はSmartアレイPシリーズを推奨します。
◆SmartアレイS100i Gen10コントローラーで接続した場合、6Gb SATAモードで動作します。
＊ソリッドステートM.2 2280ドライブを搭載する ための専用スロットを2スロット装備
＊PCI Expressスロットを3スロット装備 詳細はPCIライザーオプションとM.2ドライブの 項を参照ください。
標準搭載
プライマリPCIスロットライザー
ソリッドステート M.2 2280ドライブ PCIライザー
SATAコネクター
＊PCIeスロット搭載のソリッドステート M.2キットに標準添付
＊システムボード上のSATAコネクターと ソリッドステートM.2ドライブを接続する 際に使用
SATAケーブル ソリッドステート
M.2ドライブ
◆SmartアレイP408i-a / P816i-aコントローラーはいずれか1つのみ使用可能です。
◆Smartストレージバッテリー96Wは、SmartアレイコントローラーのFBWCと、システムボード上のメモリスロットに搭載するNVDIMM用に1個、
CPUメザニントレイのメモリ スロットに搭載するNVDIMM用に1個搭載可能です。(DL560 Gen10サーバー本体に合計2個まで搭載可能)
Smartストレージハイブリッドキャパシターは、Smartアレイ コントローラーのFBWC用に1個搭載可能です。
バッテリーは1個で全て、キャパシターは1個で3枚まで、サーバーに搭載するSmartアレイ コントローラーのFBWCに対応します。
◆SmartストレージバッテリーとSmartストレージ ハイブリッドキャパシターは混在できません。
◆SmartアレイE208 / P408 / P816コントローラーは、ドライブ単位でRAIDモードとHBAモードを自動選択し、コントローラー内で混在可能です。
RAIDモードではHPE製ドライバーを、HBAモードではOS標準のドライバーを使用するモードです。
◆Smartキャッシュは、よく使うデータをSSDにキャッシュし、それ以外のデータをHDDに保存することで全体のストレージ性能の高速化を図る コントローラーベースのソリューションです。
Smartキャッシュは、以下の制限があります。
・SmartアレイあたりSmartキャッシュのサイズは1TBまで ・1 Smartキャッシュボリュームに割り当てられる最大サイズは1TBまで Smartキャッシュの機能の詳細については、右記Webサイトを参照ください。 http://www.hpe.com/jp/smartcache
◆ライセンス製品については、同梱されるEntitlement Certificate (ライセンス権利付与書)でライセンス キー取得が必要
◆RAID 1 ADM (Advanced Data Mirroring)は、3台のドライブでミラーリングを構成し、1台のドライブが故障した場合でも冗長性を維持することが 可能です。
◆RAID 10 ADMは、RAID 1 ADMのボリューム2つをストライプセットにし、アクセスを向上させるものです。(HDD / SSDの必要台数は6台)
◆RAID 6は、ストライプされたデータと2セットのパリティにより、ドライブが2台同時に故障した場合でもデータの保全性と可用性の提供が
可能な機能です。(HDD / SSDの最少台数は4台)
◆RAID 5+0と6+0は、RAID 5または6のボリューム2つをストライプセットにし、アクセスを向上させるものです。
(HDD / SSDの最少台数は、RAID 5+0では6台、RAID 6+0では8台)
8SFF モデル 標準
Smart アレイ P408i-a SR LH Gen10 コントローラー (内部接続専用)
＊Smartキャッシュに対応するためのオプション
1台のサーバー内の複数のコントローラーで、Smart キャッシュ機能を利用する場合、1ライセンスで可能
＊1年間の24x7テクニカル サポートが含まれています。
2年目以降については別途期間延長のテクニカル サポート製品を購入してください。
Smartキャッシュ1サーバーライセンス (1年24x7テクニカルサポート付)
D7S26A 29,000円 (税抜価格)
＊ドライブを暗号化するためのオプション (セキュア暗号化ライセンス)
＊暗号化対象のサーバー1台につき1ライセンス必要
＊Secure Encryptionに対応させるには、SmartアレイE208 / P408 / P816 コントローラーと、Smart Storage Administratorを使用する必要があります。
＊Secure Encryptionライセンスの販売については、別途お問い合わせください。
Secure Encryptionライセンス
＊SmartアレイPシリーズコントローラー使用時に
Smartストレージ バッテリーまたはSmartストレージ ハイブリッド キャパシターがサーバー1台につき、
いずれか1個必要
＊製品の詳細は右表を参照ください。
Smartストレージ バッテリー (SSB) または Smartストレージ ハイブリッド キャパシター
＊Xeon Gold 6130 / 6148 / 5220 / 6230 / 6254モデルに標準搭載
＊システム ボード上にドーターボード形式で搭載
＊Flexible Smartアレイ コントローラー
＊12Gb SAS / 6Gb SATA対応
＊内部x4 Mini SASコネクター×2
＊SASエキスパンダー無しの場合、
内蔵HDD / SSDを8台まで接続可能
＊2GBフラッシュ バックアップ式 リード/ライトキャッシュ
＊最大64論理ドライブをサポート
＊標準でRAID 0、1、1+0、5、5+0、6、6+0、
1 ADM、10 ADM、オンライン スペアをサポート
＊ドライブ単位でRAIDモードとHBAモードを自動選択 (コントローラー内で混在可能)
＊オプションのライセンスでSmartキャッシュに対応
＊Secure Encryptionに対応
SmartアレイP408i-a SR LH Gen10コントローラー SFF8087
内蔵ハードドライブ
2.5 SATAH
2.5 SATAH
2.5 SASH
2.5 SASH
2.5 SSDH
＊PCI Expressフルハイト スロット対応
プライマリPCIスロット ライザーのスロット2に搭載
＊複数のドライブケージを1つのコントローラーで 接続するためのオプション
(SmartアレイP408i / P816i / E208iではSAS / SATA対応の 3ドライブケージ構成が1コントローラーで可能)
＊内蔵SAS / SATAのHDD / SSDを24台までサポート
＊コントローラーとの接続用ケーブル付属 DL560 Gen10 SASエキスパンダーカード
873444-B21 125,000円 (税抜価格)
製品名称 Smartストレージ バッテリー 96W (SSB)
Smartストレージ ハイブリッドキャパシター
型番 P01366-B21 P02377-B21
税抜価格 16,000円 32,000円
NVDIMMサポート 〇 ×
サポート デバイス数
NVDIMMとSmartアレイ Pシリーズが合計24枚まで
最大3枚のSmartアレイ Pシリーズ 標準搭載 全モデルに1個 標準搭載なし
(SSB搭載モデルでは交換)
