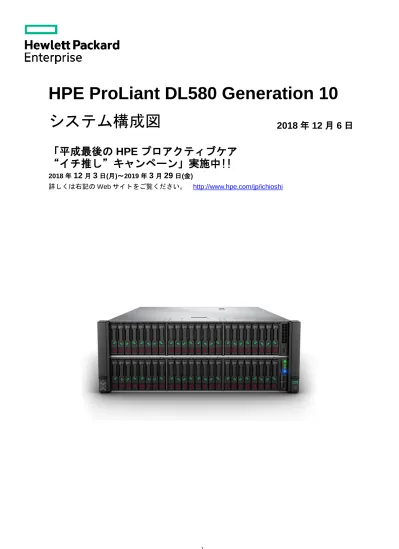

システム構成図 2018 年 12 月 6 日
「平成最後の HPE プロアクティブケア
“イチ推し”キャンペーン」実施中!!
2018 年 12 月 3 日(月)～2019 年 3 月 29 日(金)
詳しくは右記の Web サイトをご覧ください。 http://www.hpe.com/jp/ichioshi
OVERVIEW
・仕様一覧 (共通仕様) ... 3
・仕様一覧 (固有仕様) ... 4
構成ツリー ・ProLiant 本体 ... 6
・プロセッサー ... 6
・メモリ ... 7
・ユニバーサル メディアベイ オプション ... 9
・DVD ドライブ (内蔵/外付け) ... 9
・PCI / NVMe ライザー オプション ... 10
・GPU モジュール オプション ... 11
・ディスク コントローラー ... 12
・ハードドライブ ... 17
- SFF(2.5 インチ) SAS ハードドライブ ... 19
- SFF (2.5 インチ) SATA ハードドライブ ... 20
- SCM ドライブ ... 21
- M.2 ハードドライブ ... 22
- NVMe ドライブ ... 23
・ワークロード アクセラレータ ... 25
・FlexibleLOM アダプター (Ethernet) ... 26
・ネットワークアダプター ... 29
・DAC ケーブルとトランシーバー ... 32
・ファイバーチャネル ホスト バス アダプター ... 35
・コンバージド ネットワーク アダプター (CNA) ... 37
・サーバー マネージメント ... 40
・サーバーOS ... 43
・USB / SD ... 45
・電源 ... 46
・ラック オプション ... 47
・サポート サービス ... 48
System View ・前面／背面図 ... 55
・拡張スロット仕様 ... 57
・GPU モジュール オプションとドライブ構成の組み合わせによる動作要件 ... 58
メモリ ガイド
・メモリ構成ガイド ... 62
O VERVIEW HPE ProLiant DL580 Gen10
製品名 HPE ProLiant DL580 Gen10
プロセッサー タイプ インテルXeonプロセッサー・スケーラブル・ファミリー、最大4基 メモリ タイプ DDR4レジスタ付き/ Load Reduced DIMM、最大48枚
チップセット インテルC621
オプティカル ドライブ 内蔵*2および外付けオプション
ハードドライブ モデル固有仕様情報を参照
拡張スロット モデル固有仕様情報を参照
Smartストレージバッテリーホルダー 2
ネットワーク FlexibleLOMアダプターにより変更可能 (モデル固有仕様情報を参照) リモート管理機能 Integrated Lights-Out 5 (iLO 5)
外部インターフェイス (FlexibleLOMアダプターを除く)
シリアル(RS-232C、DB-9)、モニター×2 (背面VGAポート、前面Display Port) *3、USB 2.0×4 (背面2、前面2 *2)、
USB 3.0×5 (背面2、前面1、内部2)、iLO 5リモート管理用RJ-45×1、フロントiLOサービス ポート×1 SDメモリカード スロット 内部1 (microSD)
バックアップ機器 外部バックアップ機器対応
グラフィックス 32ビットカラー：1920×1200
電源 100-120 V (50 / 60 Hz) / 200-240 V (50 / 60 Hz)、最大4基、リダンダント構成対応
ファン 12個、ホットプラグ対応、N+1リダンダント構成
サイズ(W×D×H) 446×752×175 mm、本体梱包サイズ：600×1000×417 mm
フォーム ファクター 4Uラックマウント型
重量 51.8 kg (最大)
音響ノイズ 43 dBA
環境条件 動作時 温度：10 ～ 35 °C、湿度：8 ～ 90 % ただし結露しないこと
保管時 温度：-30 ～ 60 °C、湿度：5 ～ 95 % ただし結露しないこと
OSサポート*1
Windows Server 2016 Hyper-V/Standard/Datacenter、 Windows Server 2012 R2 Hyper-V/Standard/Datacenter、
Red Hat Enterprise Linux、Red Hat Enterprise Virtualization、SUSE Linux Enterprise Server、 VMware vSphere
標準保証 3年間パーツ保証*4、3年間翌営業日オンサイト サービス(月曜日～金曜日 9：00－17：00、祝祭日および年末年始を除く)
モデル共通付属品 －
＊1：OSのサポート詳細については、右記Webサイトのマトリクスを参照してください。 https://www.hpe.com/info/ossupport 動作確認済みLinuxディストリビューションは右記Webサイトを参照してください。 http://www.hpe.com/jp/linux
＊2：オプションのユニバーサル メディアベイ(48SFF構成は非対応)を搭載することにより、DVDドライブの内蔵および、USB 2.0を2ポート増設可能
＊3：フロントのビデオポートはユニバーサル メディアベイ (872267-B21) が必要。背面VGAビデオ ポートと前面Display Portを同時に使用することはできません。
＊4：7.2krpm SAS HDDは、搭載されるシステムの標準保証期間にかかわらず1年間の標準保証が適用されます。
また、SSD (M.2を含む) 、NVMeドライブおよびワークロードアクセラレータの標準保証期間は、3年間または保証使用量に達したときの いずれか早い方となります。
製品の詳細については右記Webサイトを参照してください。 https://www.hpe.com/jp/proliant
HPE ProLiant DL580 Gen10
高性能、拡張性、セキュリティーに優れたエンタープライズサーバー
共通仕様情報
製品名 HPE ProLiant DL580 Gen10 モデル名 G5120 2P28C 64G 8SFF P408p
製品番号 869848-291
プロ セッサー
プロセッサータイプ インテルXeon Gold 5120プロセッサー 2.2 GHz
標準搭載数 2P / 28C
マルチプロセッサー対応 4P / 56C
キャッシュメモリ/ CPU 1×19.25 MB L3キャッシュ Hyper-Threading(HT) /
Turbo Boost(TB)対応 HT / TB
メモリコントローラー
動作速度 2400 MT/s
メモリ サイズ 標準 64 GB (16GB PC4-2666 RDIMM×4)
最大 1.5 TB (RDIMM) / 3 TB (LRDIMM)
ディスクコントローラー SmartアレイP408i-p SR Gen10コントローラー*3 ネットワーク
(FlexibleLOMアダプター) Ethernet 1Gb 4ポート331FLRネットワーク アダプター(RJ-45×4)
ハードドライブ
ドライブベイ 標準8、オプションで10 ～ 48 *4 (2.5インチSFFスマートキャリアホットプラグ対応SAS / SATA)
標準 ディスクレス
最大(内蔵) 標準8ベイ 122.4 TB (15.3 TB SAS×8台) / 61.44 TB (7.68 TB SATA×8台) オプション48ベイ搭載時 734.4 TB (15.3 TB SAS×48台) / 368.64 TB (7.68 TB SATA×48台) *5 最大(外付) 外部接続対応のSmartアレイの構成に依存
拡張スロット
標準8*6 (FlexibleLOMアダプター専用×1、フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×2、 フルハイト/フルレングスPCI Express Gen3 x8 (x8コネクター)×2、
フルハイト/ハーフレングスPCI Express Gen3 x16 (x16コネクター)×1、 フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×2 (空き1)*3 )、最大17*7
消費電力(200 V時)*1 877 W
入力電流*1 4.38 A (200 V)
電源 パワーサプライ 800Wパワーサプライ(80PLUS Platinumモデル)×4 付属コード 200V用C13-14電源コード(2m)×4
省エネ法に基づくエネルギー消費効率*2 －
モデル固有付属品 iLO Advanced 1サーバー ライセンス (3年24x7テクニカルサポート&アップデート権付)
＊1：消費電力、入力電流は、プロセッサー×4、標準搭載と同種のメモリ×16、SAS 300GB 10krpm HDD×8台、標準搭載のFlexibleLOMアダプター×1、
PCI Express I/Oカード×3、電源4個の条件でPower AdvisorのUtilization設定を80%で算出したものです。
上記は一例ですので、詳細はHPE Power Advisorにて算出してください。
＊2：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。
固有仕様情報
8SFF 構成(標準前面)
＊：ハードドライブの番号は搭載可能な位置を示しており、
実際のハードドライブ ベイ番号とは異なります。
8SFF + 2SFF 構成(オプション) + ODD (オプション)
48SFF 構成(オプション)
ベイ4 ベイ5 ベイ6 ベイ1 ベイ2 ベイ3
1 2 3 4 5 6 7 8
A
1 2 3 4 5 6 7 8
9 10
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 1 2 3 4 5 6 7 8
NVMe 2.5
A (オプション) 1～8＊(標準)
9, 10＊ (オプション)
1～10＊ (オプション)
2.5 SASH
2.5 SASH
2.5 SSDH
SAS2.5
H SAS2.5
H
2.5 SSDH
NVMe 2.5
1～8＊(標準) 9～48＊ (オプション)
1～4, 7～24＊ (オプション)
2.5 SASH
2.5 SASH
2.5 SSDH 2.5 SASH
2.5 SASH
2.5 SSDH
O VERVIEW HPE ProLiant DL580 Gen10
製品名 HPE ProLiant DL580 Gen10
モデル名 G6148 4P80C 128G 8SFF P408p OV P8164 4P104C 256G 8SFF P408p OV
製品番号 869847-291 869845-291
プロ セッサー
プロセッサー タイプ インテルXeon Gold 6148プロセッサー 2.4 GHz インテルXeon Platinum 8164プロセッサー 2 GHz
標準搭載数 4P / 80C 4P / 104C
マルチプロセッサー対応 4P / 80C 4P / 104C
キャッシュメモリ/ CPU 1×27.5 MB L3キャッシュ 1×35.75 MB L3キャッシュ Hyper-Threading(HT) /
Turbo Boost(TB)対応 HT / TB
メモリ コントローラー
動作速度 2666 MT/s
メモリ サイズ 標準 128 GB (16GB PC4-2666 RDIMM×8) 256 GB (32GB PC4-2666 RDIMM×8)
最大 1.5 TB (RDIMM) / 3 TB (LRDIMM)
ディスク コントローラー SmartアレイP408i-p SR Gen10コントローラー*3 ネットワーク
(FlexibleLOMアダプター)
Ethernet 10Gb 2ポート
535FLR-Tネットワークアダプター(RJ-45×2)
Ethernet 10/25Gb 2ポート
640FLR-SFP28 ネットワークアダプター(SFP28×2)
ハードドライブ
ドライブ ベイ 標準8、オプションで10 ～ 48 *4 (2.5インチSFFスマートキャリア ホットプラグ対応SAS / SATA)
標準 ディスクレス
最大(内蔵) 標準8ベイ 122.4 TB (15.3 TB SAS×8台) / 61.44 TB (7.68 TB SATA×8台) オプション48ベイ搭載時 734.4 TB (15.3 TB SAS×48台) / 368.64 TB (7.68 TB SATA×48台) *5 最大(外付) 外部接続対応のSmartアレイの構成に依存
拡張スロット
標準17 (FlexibleLOMアダプター専用×1、フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×4、 フルハイト/フルレングスPCI Express Gen3 x8 (x8コネクター)×4 (空き3)*3、
フルハイト/ハーフレングスPCI Express Gen3 x16 (x16コネクター)×2、
フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×6)、最大17*6
消費電力(200 V時)*1 1078 W 1073 W
入力電流*1 5.4 A (200 V) 5.38 A (200 V)
電源 パワーサプライ 1600Wパワーサプライ(80PLUS Platinumモデル)×4 付属コード 200V用C13-14電源コード(2m)×4
省エネ法に基づくエネルギー消費効率*2 － －
モデル固有付属品 iLO Advanced 1サーバー ライセンス (3年24x7テクニカルサポート&アップデート権付)
OneView Advanced/Insight Control選択式iLO Advancedなし1サーバーライセンス(3年24x7サポート付)(メディアなし)
＊1：消費電力、入力電流は、プロセッサー×4、標準搭載と同種のメモリ×16、SAS 300GB 10krpm HDD×8台、PCI Express I/Oカード×4、電源4個の条件で Power AdvisorのUtilization設定を80%で算出したものです。
上記は一例ですので、詳細はHPE Power Advisorにて算出してください。(HPE Power Advisorが535FLR-T / 640FLR-SFP28ネットワークアダプターでの 計算に非対応のため、535FLR-Tは535T、640FLR-SFP28は640SFP28ネットワーク アダプターで計算)
＊2：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。
「－」で示された製品は、CPUの複合理論性能が一秒につき20万メガ演算以上のため、省エネ法の対象範囲に含まれません。
＊3：フルハイト/フルレングスPCI Express Gen3 x8 (x8コネクター)にSmartアレイP408i-p SR Gen10コントローラー搭載済み
＊4：オプションの8SFFドライブケージ、2SFFドライブケージを搭載することにより、10～48SFF構成が可能です。(48SFF構成ではオプティカル ドライブの搭載は非対応)
＊5：SASエキスパンダーカードの追加、またはSmartアレイコントローラーの追加が必要です。
＊6：オプションのライザーボードにより、使用可能な拡張スロットの仕様や数量を変更できます。詳細はPCI / NVMeライザー オプションの項を参照してください。
製品の詳細については右記Webサイトを参照してください。 https://www.hpe.com/jp/proliant
また、想定される消費電力、およびパワーサプライの冗長化可否については、HPE Power Advisorツールを利用してください。
HPE Power Advisorは右記Webサイトより利用可能です。 http://www.hpe.com/jp/power-advisor
固有仕様情報
〔ストレージ ベイ〕
8SFF 構成(標準前面)
＊：ハードドライブの番号は搭載可能な位置を示しており、
実際のハードドライブベイ番号とは異なります。
8SFF + 2SFF 構成(オプション) + ODD (オプション)
48SFF 構成(オプション)
ベイ4 ベイ5 ベイ6 ベイ1 ベイ2 ベイ3
1 2 3 4 5 6 7 8
A
1 2 3 4 5 6 7 8
9 10
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 1 2 3 4 5 6 7 8
NVMe 2.5
A (オプション) 1～8＊(標準)
9, 10＊ (オプション)
1～10＊ (オプション)
2.5 SASH
2.5 SASH
2.5 SSDH
SAS2.5
H SAS2.5
H
2.5 SSDH
NVMe 2.5
1～8＊(標準) 9～48＊ (オプション)
1～4, 7～24＊ (オプション)
2.5 SASH
2.5 SASH
2.5 SSDH 2.5 SASH
2.5 SASH
2.5 SSDH
プロセッサー
＊OSのサポート詳細については、右記Webサイトのマトリクスを確認してください。https://www.hpe.com/info/ossupport
＊各Linuxディストリビューション使用時の構成、注意事項については、Linux構成だけの例外事項等もありますので、詳細は日本ヒューレット・パッカードの
Linuxホームページ(http://www.hpe.com/jp/linux)の左側項目内の｢ProLiant」および「ハードウェア」の項目を参照してください。
14 コア 8SFF モデル
◆システム ユニットに標準添付のラック レールは、四角 穴および丸穴キャビネット対応の長さ調節可能な (67-83cm)ユニバーサル ラック レールです。
◆ケーブルマネジメントアーム標準添付
◆OSのインストールに必要な各種デバイス ドライバー、
ProLiant用ユーティリティ等は、x64版Windowsの場合、
iLO Management Engine内のIntelligent Provisioning (旧SmartStart)に含まれています。
iLO ManagementEngineについては、下記Webサイト を参照してください。
http://www.hpe.com/jp/servers/ilo
また、その他のOSの場合には、Service Pack for ProLiant に含まれています。下記Webサイトよりダウンロードの 上、ご使用ください。
http://www.hpe.com/jp/servers/spp_dl
◆ラック環境における最適化については下記の資料を 参照してください。
http://h50146.www5.hpe.com/products/servers/
proliant/whitepaper/wp019_040430/index.html
ProLiant DL580 Gen10 ラックマウント型 (4U) Xeon Gold 5120 2.2GHz 2P28C 64GB メモリ ホットプラグ 8SFF(2.5 型) P408i-p/2GB 1Gb NICx4
800W 電源 x4 ラック モデル 869848-291 2,659,000 円
(税抜価格)◆最大4基搭載可能(標準搭載含む)
◆プロセッサーを追加する際には、同じクロック周波数、
同じコア数のプロセッサーでアップグレード
◆DL580 Gen10 NVMe x8プライマリスロットライザーに含まれる NVMeメザニン キットの搭載には4プロセッサー構成が必要
20 コア 8SFF モデル
ProLiant DL580 Gen10 ラックマウント型 (4U) Xeon Gold 6148 2.4GHz 4P80C 128GB メモリ ホットプラグ 8SFF(2.5 型) P408i-p/2GB 10Gb NICx2
1600W 電源 x4 OneView Adv.ラック モデル 869847-291 5,985,000 円
(税抜価格)26 コア 8SFF モデル
ProLiant DL580 Gen10 ラックマウント型 (4U) Xeon Platinum 8164 2.0GHz 4P104C 256GB メモリ ホットプラグ 8SFF(2.5 型) P408i-p/2GB 10Gb NICx2
1600W 電源 x4 OneView Adv.ラック モデル 869845-291 10,400,000 円
(税抜価格)＊Xeon Gold 6148、Xeon Platinum 8164モデルに標準搭載
＊プロセッサーの増設時に必要
＊1つのオプションで3rd～4thのプロセッサーを実装可能
＊3rd～4thのプロセッサーに対応するメモリスロット搭載
＊NVMeメザニンスロット×1
DL560 Gen10 CPUメザニントレイ 872222-B21 213,000円 (税抜価格)
XeonG 5120 2.2GHz 1P14C CPU KIT DL580 Gen10 878127-B21 413,000円 (税抜価格)
＊プロセッサー1個組
＊4プロセッサー構成では2個選択が必要
＊3プロセッサー構成は未サポート
＊OneViewライセンス バンドルモデル
＊OneViewライセンス バンドルモデル
＊iLO Advancedライセンス バンドルモデル
メモリ
レジスタ付き DIMM (RDIMM)、
1.2V 動作、DDR4、2666MT/s メモリ
＊シングルランク レジスタ付きDIMM (RDIMM)
＊Xeon Gold 5120モデルに4枚、Xeon Gold 6148モデルに8枚 標準搭載
＊シングルランク レジスタ付きDIMM (RDIMM) 16GB 1Rx4 PC4-2666V-R Smartメモリキット
815098-B21 85,000円 (税抜価格)
＊Xeon Platinum 8164モデルに8枚標準搭載
＊デュアルランク レジスタ付きDIMM (RDIMM) 32GB 2Rx4 PC4-2666V-R Smartメモリ キット
815100-B21 185,000円 (税抜価格)
Load Reduced DIMM (LRDIMM)、
1.2V 動作、DDR4、2666MT/s メモリ
＊クアッドランクLoad Reduced DIMM (LRDIMM) 64GB 4Rx4 PC4-2666V-L Smartメモリ キット
815101-B21 417,000円 (税抜価格) 8GB 1Rx8 PC4-2666V-R Smartメモリ キット
815097-B21 64,000円 (税抜価格)
＊デュアルランクレジスタ付きDIMM (RDIMM) 16GB 2Rx8 PC4-2666V-R Smartメモリキット
835955-B21 95,000円 (税抜価格)
＊8ランクLoad Reduced DIMM (LRDIMM)
＊他のLRDIMMメモリ(64GB)と混在不可
＊本構成図に掲載のモデルでは、1プロセッサーあたり 6枚(768GB)まで搭載可能
＊128GB LRDIMMを1プロセッサーあたり12枚(1.5TB)まで サポートするプロセッサーは、CTO (注文仕様生産) モデルで 提供しています。
販売については、別途お問合せください。
128GB 8Rx4 PC4-2666V-L Smartメモリ キット 815102-B21 2,207,000円 (税抜価格)
＊デュアルランク レジスタ付きDIMM (RDIMM) 8GB 2Rx8 PC4-2666V-R Smartメモリ キット
876181-B21 69,000円 (税抜価格)
16GB 1Rx4 DDR4-2666 NVDIMMキット 845264-B21 175,000円 (税抜価格)
＊シングルランク レジスタ付きNVDIMM
＊メモリスロットに実装され、高速なドライブ (SSD) として利用可能 ドライブとしての利用には対応OSおよび専用ドライバーが必要
＊次頁コメントを参照ください。
＊Xeon Gold 6148、Xeon Platinum 8164モデルに標準搭載
＊DL560 Gen10 CPUメザニントレイの詳細については、
プロセッサーの項を参照ください。
DL560 Gen10 CPUメザニントレイ
NVDIMM (不揮発性メモリ)
4 プロセッサー構成時
Smartストレージバッテリー96W 145mm P01366-B21 16,000円 (税抜価格)
2 プロセッサー構成時
メモリ構成の共通コメントについては、次頁を参照ください。
Smartストレージバッテリー96W 145mm
＊全モデルに1個標準搭載
＊Smartアレイ コントローラーと、システム ボード上のメモリ スロットに搭載するNVDIMMで共有
＊NVDIMMをCPUメザニントレイのメモリ スロットに搭載する場合、
CPUメザニントレイ用にSmartストレージバッテリーが1個必要
◆ProLiant DL580 Gen10では、プロセッサー内にメモリ コントローラーを実装し、プロセッサーあたり6チャネルのメモリ チャネルを持ちます。
2プロセッサー構成では12チャネル、4プロセッサー構成では24チャネル使用して、DIMMを実装できます。
◆1プロセッサーと2プロセッサーに対応するメモリスロットは本体上に、3プロセッサーと4プロセッサーに対応するメモリスロットはCPUメザニン トレイ上に存在します。(Xeon Gold 5120モデルでは、CPUメザニントレイはオプション)
◆各メモリ キットは1枚のDIMMオプションです。各メモリチャネルには、レジスタ付きDIMM (RDIMM)、Load Reduced DIMM (LRDIMM)を 2枚まで実装できます。サイズの異なるメモリ キットは混在可能ですが、128GB LRDIMMは64GB LRDIMMと混在できません。
また、RDIMMとLRDIMMはシステム内で混在できません。
◆RDIMM標準搭載のサーバーでLRDIMM使用の場合、標準搭載のメモリを取り外す必要があります。
◆LRDIMM構成では最大3TB、RDIMM構成では最大1.5TBのメモリを構成可能です。
◆1つのプロセッサーには、少なくとも1つのDIMMを実装することが必要です。
◆各DIMMはメモリチャネルあたり2枚構成で最大2666MT/s動作が可能です。ただし、これは各DIMMとして動作可能な速度であり、
プロセッサーのメモリ コントローラーの動作速度を超えることはありません。
◆最適なメモリ性能を得るには、全てのプロセッサーおよびメモリチャネルでDIMMを均等に構成することを推奨します。
◆巻末のメモリ構成ガイドを参照してください。
◆OSにより最大メモリ容量に制限があります。
◆NVDIMM (不揮発性DIMM) キットを構成する場合、以下の点を考慮し構成してください。
・NVDIMMはRDIMMとのみ混在可能 (LRDIMMとは混在できません。) で、NVDIMMを構成する場合には、プロセッサーに最低1枚のRDIMMが 必要です。
・NVDIMMの最大構成数は24枚 (DL580 Gen10では1CPUあたり最大6枚) です。NVDIMMを構成する場合、サーバー内にSmartストレージ バッテリーが構成されている必要があります。
◆Smartストレージ バッテリーは、システム ボード上のメモリスロットに搭載するNVDIMM用に1個必要 (全モデルに1個標準搭載、
Smartアレイ コントローラーと共有)
NVDIMMをCPUメザニントレイのメモリスロットに搭載する場合、CPUメザニントレイに搭載するNVDIMM用に1個必要。
◆NVDIMMをサポートするOSは、Windows Server 2012 R2、Windows Server 2016、RHEL 7.3以降、SLES 12 SP2以降です。
Windows Server 2012 R2はHPE提供の専用ドライバーが必要です。Windows Server 2012 R2のNVDIMM利用についてのファームウェア、
ドライバーなどの詳細は、右記の資料を参照ください。 https://psnow.ext.hpe.com/doc?id=4aa6-4681enw.pdf
ユニバーサル メディアベイ オプション
DVD ドライブ/ USB / Display Port
＊DVDドライブ用ベイ×1、フロント ビデオ用Display Port×1、
USB 2.0ポート×2を提供
＊ドライブ ベイ4(正面より見て下段左側) 搭載専用
＊2SFF(2.5型) プレミアムドライブケージを搭載可能 詳細はハードドライブの項を参照ください。
DL560 Gen10ユニバーサル メディアベイ 872267-B21 27,000円 (税抜価格)
＊最大読み出し速度8倍速相当のDVD-ROMドライブとして、
または最大読み出し速度24倍速相当のCD-ROMドライブとして使用可能です。
9.5mm SATA DVD-ROMドライブ 726536-B21 14,000円 (税抜価格)
＊最大動作速度は次の通りです。
CD-R書込24倍/CD-RW書込16倍/CD-ROM読出24倍/DVD-ROM読出8倍 /DVD+R DL書込6倍/DVD+R書込8倍/DVD-R DL書込6倍/DVD-R書込8倍 /DVD-RW書込6倍/DVD+RW書込8倍/DVD-RAM書込5倍
＊Roxio製ライティング ソフトウェア標準添付 9.5mm SATA DVD-RWドライブ 726537-B21 18,000円 (税抜価格)
外付け USB DVD ドライブ
＊USB 2.0対応
＊ProLiantサーバーでは、最大読み出し速度8倍速相当のDVD-ROMドライブとして、
または最大読み出し速度24倍速相当のCD-ROMドライブとして使用可能です。
＊このドライブには書き込み機能がありますが、ProLiantサーバーでは、
読み出し機能のみサポートします。
＊バスパワー方式(別途電源不要)、USBケーブル付属 外付けUSB DVDドライブ 701498-B21 16,000円 (税抜価格)
◆ユニバーサルメディアベイは、8 ～ 40 SFF (NVMeドライブを含む) 構成のサーバー前面にDVDドライブ、ビデオ用Display Port、USB 2.0ポートを 搭載するオプションです。
◆ユニバーサルメディアベイは、オプションの8SFFドライブケージ (NVMeドライブ対応ドライブケージを含む) を5基追加した場合、搭載することは できません。(NVMeドライブを含む48 SFF構成)
◆内蔵DVDドライブ オプションはいずれか1台を搭載可能です。ただし、オプションのソリッドステートM.2キットでSATAコネクターを2ポート 使用する場合は、併用できません。
◆内蔵DVDドライブ オプションを搭載できない場合、外付けUSB DVDドライブ オプションまたはiLOの仮想ドライブをご使用ください。
PCI / NVMe ライザー オプション
◆セカンド&サード ライザーを追加することにより、PCIスロットを拡張することができます。
◆NVMeライザーは、システムボードからのPCI ExpressをNVMeドライブへ渡すためのライザーオプションです。
◆2プロセッサー構成の場合、使用可能なPCIスロットとNVMeスリムラインポートに制限があります。詳細は巻末の拡張スロット仕様を参照ください。
プライマリ ライザー
＊全モデルに標準搭載
＊PCI Expressスロットを7スロット装備、
フルハイト/フルレングスPCI Express Gen3 x8 (x8コネクター)×2、 フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×2、
フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×2、
フルハイト/ハーフレングスPCI Express Gen3 x16 (x16コネクター)×1
＊デュアル スロットのグラフィックスコントローラーを2枚搭載可能 標準搭載 プライマリPCIスロット ライザー
＊プライマリPCIライザーとして1つ追加可能
標準搭載のプライマリ スロット ライザーと交換する必要があります。
＊PCI Expressスロットを6スロット装備、
フルハイト/フルレングスPCI Express Gen3 x8 (x8コネクター)×1、
フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×2、 フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×3
＊NVMeスリムラインポート×2、NVMeドライブを4台接続可能
＊8xNVMe Expressベイキットおよび6SFF(2.5型) + 2NVMeプレミアムドライブケージ接続用Slim SASケーブル標準添付 DL580 Gen10 PCI x6 NVMe x2プライマリスロットライザー
872336-B21 81,000円 (税抜価格)
2.5 NVMe
NVMeドライブ
＊プライマリPCIライザーとして1つ追加可能
標準搭載のプライマリ スロット ライザーと交換する必要があります。
＊NVMeスリムラインポート×4搭載のプライマリライザーと、NVMeスリムラインポート×4搭載の NVMeメザニン キットが含まれます。
＊PCI Expressスロットなし
＊NVMeドライブを合計16台接続可能
＊8xNVMe Expressベイキット接続用Slim SASケーブル標準添付
＊NVMeメザニン キットの搭載には4プロセッサー構成が必要 DL580 Gen10 NVMe x8プライマリスロットライザー
878360-B21 214,000円 (税抜価格)
セカンド&サード ライザーオプション
＊Xeon Gold 6148、Xeon Platinum 8164モデルに標準搭載
＊セカンドおよびサード ライザーとして1つ追加可能
1つのキットにセカンドライザーとサード ライザーの両方が含まれます。
＊PCI Expressスロットをセカンド ライザーに7スロット、サード ライザーに2スロット装備、
フルハイト/フルレングスPCI Express Gen3 x8 (x8コネクター)×2、 フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×2、
フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×4、 フルハイト/ハーフレングスPCI Express Gen3 x16 (x16コネクター)×1
＊セカンド ライザーにデュアル スロットのグラフィックスコントローラーを2枚搭載可能 DL580 Gen10 PCI x9セカンドスロットライザー
872340-B21 118,000円 (税抜価格)
DL580 Gen10 PCI x8 NVMe x2セカンドスロットライザー 872338-B21 125,000円 (税抜価格)
2.5 NVMe
NVMeドライブ
GPU モジュール オプション
プライマリPCIスロット ライザー、
セカンドスロット ライザー
＊グラフィックスコントローラーにはPCI Express x16スロットが必要です。
＊スロット ライザーの詳細については、前項のPCI / NVMeライザー オプション項を参照
＊Quadro P6000搭載時に必要
＊1つのキットでQuadro P6000を3枚まで接続可能 4枚搭載時は2つ必要
＊スロット2、4、9、11に搭載可能
＊グラフィックス コントローラーについては、下表を参照 DL38x Gen10 GPU 8P電源ケーブルキット
871828-B21 5,000円 (税抜価格)
＊Tesla P40、Tesla P100、Tesla V100搭載時に必要
＊1つのキットでTesla P40 / P100 / V100を3枚まで接続可能 4枚搭載時は2つ必要
DL38x Gen10 GPU 8P Keyed電源ケーブルキット 871829-B21 12,000円 (税抜価格)
DL580 Gen10搭載用PCI Expressグラフィックス コントローラー
製品名 型番 税抜価格 仕様 最大
搭載数
搭載可能なPCIライザー 必要な電源ケーブル デュアル スロット グラフィックス コントローラー
NVIDIA Quadro P6000 GPU モジュール
Q0V76A 1,159,000円
PCI Express Gen3 x16、フルハイト スロット対応、フルレングス アダプター 24GB GDDR5Xビデオメモリ、
384bitメモリ インターフェイス、
3840コア、消費電力：250W
4枚
・DL38x Gen10 GPU 8P電源ケーブル キットが必要
・プライマリPCIスロット ライザーに 2枚搭載可能
・セカンドスロット ライザーに2枚搭載 可能
NVIDIA Tesla P40
24GBモジュール Q0V80A 1,792,000円
PCI Express Gen3 x16、フルハイト スロット対応、フルレングス アダプター 24GB GDDR5ビデオメモリ、
384bitメモリ インターフェイス、
3840コア、消費電力：250W
4枚
・DL38x Gen10 GPU 8P Keyed 電源ケーブルキットが必要
・プライマリPCIスロット ライザーに 2枚搭載可能
・セカンドスロット ライザーに2枚搭載 可能
NVIDIA Tesla P100
PCIE 16GBモジュール Q0E21A 1,607,000円
PCI Express Gen3 x16、フルハイト スロット対応、フルレングス アダプター 16GB HBM2ビデオメモリ、
4096bitメモリ インターフェイス、
3584コア、消費電力：250W
4枚
NVIDIA Tesla V100
PCIE 16GBモジュール Q2N68A 2,826,000円
PCI Express Gen3 x16、フルハイト スロット対応、フルレングス アダプター 16GB HBM2ビデオメモリ、
5120 CUDAコア、消費電力：250W
4枚
◆GPUモジュールの搭載枚数とドライブ構成により動作要件が異なります。必ず巻末の「GPUモジュールオプションとドライブ構成の組み合わせに よる動作要件」を参照ください。
◆2プロセッサー構成の場合、使用可能なPCIスロットに制限があります。詳細は巻末の拡張スロット仕様を参照ください。
◆GPUモジュール オプションを搭載可能なスロット2、4、9、11を使用するには4プロセッサー構成が必要です。
◆複数枚のグラフィックスコントローラー搭載の場合、同一コントローラーで構成してください。
複数種のグラフィックス コントローラーの混在はできません。
◆想定される消費電力、およびパワーサプライの冗長化可否については、HPE Power Advisorにて確認してください。
HPE Power Advisorは右記Webサイトより利用可能です。 http://www.hpe.com/jp/power-advisor
◆Tesla GPUで仮想グラフィックス機能を利用するには、NVIDIA GRIDソフトウェアの購入が別途必要となります。
NVIDIA GRIDソフトウェアは、2018年3月よりHPEから販売が可能になりました。詳細については、弊社担当営業までお問い合わせください。
NVIDIA GRIDソフトウェアの詳細については、右記のWebサイトを参照ください。 http://www.nvidia.co.jp/object/nvidia-grid-buy-jp.html
＊グラフィックス コントローラーをスロット4、11に 搭載する場合に、1枚につき1つ必要
DL580 Gen10 GPUブラケットキット P00268-B21 15,000円 (税抜価格) デュアル スロット グラフィックス コントローラー
ディスク コントローラー
オンボード SATA コントローラー (内部接続専用)
＊オンボード
＊6Gb SATA対応
＊内部x4 Mini SASコネクター×2
＊内部SATAコネクター×2
＊ソリッドステートM.2 2280ドライブを合計2枚接続可能
＊ドライバー内のRAIDエンジンを使用するソフトウェア方式RAID
＊キャッシュメモリ未搭載
＊標準でRAID 0、1、1+0、5、オンラインスペアをサポート
＊サーバーのUEFIモードでサポート。レガシーBIOSモードは 未サポート
＊RAIDドライバーはWindows Serverのみサポート、
他のOSではSATAコントローラーとして動作します。
SmartアレイS100i Gen10コントローラー
◆SmartアレイS100i Gen10コントローラーは、SmartアレイのRAIDエンジンがドライバーにより提供されるソフトウェア方式RAIDです。
RAIDの処理にCPU負荷がかかります。
◆キャッシュ未搭載のため、処理性能を重視する場合はSmartアレイPシリーズを推奨します。
SATAコネクター
＊PCIeスロット搭載のソリッドステート M.2キットに標準添付
＊システムボード上のSATAコネクターと ソリッドステートM.2ドライブを接続する 際に使用
SATAケーブル ソリッドステート M.2ドライブ
全モデル 標準
Smart アレイ P408i-p SR Gen10 コントローラー (内部接続専用)
＊Xeon Gold 5120モデルのスロット5、Xeon Gold 6148、
Xeon Platinum 8164モデルのスロット1に1枚標準搭載
＊PCI Express Gen3 x8モード、ロープロファイル/フルハイト x8コネクター対応、ハーフレングスアダプター
＊12Gb SAS / 6Gb SATA対応
＊内部x4 Mini SASコネクター×2
＊SASエキスパンダー無しの場合、
内蔵HDD / SSDを8台まで接続可能
＊2GBフラッシュ バックアップ式 リード/ライトキャッシュ
＊最大64論理ドライブをサポート
＊標準でRAID 0、1、1+0、5、5+0、6、6+0、
1 ADM、10 ADM、オンラインスペアをサポート
＊ドライブ単位でRAIDモードとHBAモードを自動選択 (コントローラー内で混在可能)
＊オプションのライセンスでSmartキャッシュに対応
＊Secure Encryptionに対応
＊セカンド ライザーへの搭載は未サポート SmartアレイP408i-p SR Gen10コントローラー
830824-B21 94,000円 (税抜価格)
SFF8087
＊Smartキャッシュに対応するためのオプション
1台のサーバー内の複数のコントローラーで、Smartキャッシュ機能を利用する場合、1ライセンスで可能
＊1年間の24x7テクニカル サポートが含まれています。
2年目以降については別途期間延長のテクニカル サポート製品を購入してください。
Smartキャッシュ1サーバーライセンス (1年24x7テクニカルサポート付)
D7S26A 29,000円 (税抜価格)
◆2プロセッサー構成の場合、使用可能なPCIスロットに制限があります。詳細は巻末の拡張スロット仕様を参照ください。
◆Smartストレージバッテリー96Wは、SmartアレイコントローラーのFBWCと、システムボード上のメモリスロットに搭載するNVDIMM用に1個、
CPUメザニントレイのメモリ スロットに搭載するNVDIMM用に1個搭載可能です。(DL580 Gen10サーバー本体に合計2個まで搭載可能) 1個のバッテリーでサーバーに搭載する全てのSmartアレイ コントローラーのFBWCに対応します。(DL580 Gen10全モデルに1個標準搭載)
◆SmartアレイE208 / P408コントローラーは、ドライブ単位でRAIDモードとHBAモードを自動選択し、コントローラー内で混在可能です。
RAIDモードではHPE製ドライバーを、HBAモードではOS標準のドライバーを使用するモードです。
◆Smartキャッシュは、よく使うデータをSSDにキャッシュし、それ以外のデータをHDDに保存することで全体のストレージ性能の高速化を図る コントローラーベースのソリューションです。
Smartキャッシュは、以下の制限があります。
・SmartアレイあたりSmartキャッシュのサイズは1TBまで ・1 Smartキャッシュボリュームに割り当てられる最大サイズは1TBまで Smartキャッシュの機能の詳細については、右記Webサイトを参照ください。 http://www.hpe.com/jp/smartcache
◆ライセンス製品については、同梱されるEntitlement Certificate (ライセンス権利付与書)でライセンス キー取得が必要
◆RAID 1 ADM (Advanced Data Mirroring)は、3台のドライブでミラーリングを構成し、1台のドライブが故障した場合でも冗長性を維持することが 可能です。
◆RAID 10 ADMは、RAID 1 ADMのボリューム2つをストライプセットにし、アクセスを向上させるものです。(HDD / SSDの必要台数は6台)
◆RAID 6は、ストライプされたデータと2セットのパリティにより、ドライブが2台同時に故障した場合でもデータの保全性と可用性の提供が
可能な機能です。(HDD / SSDの最少台数は4台)
◆RAID 5+0と6+0は、RAID 5または6のボリューム2つをストライプセットにし、アクセスを向上させるものです。
(HDD / SSDの最少台数は、RAID 5+0では6台、RAID 6+0では8台)
＊ドライブを暗号化するためのオプション (セキュア暗号化ライセンス)
＊暗号化対象のサーバー1台につき1ライセンス必要
＊Secure Encryptionに対応させるには、SmartアレイE208 / P408コントローラーと、
Smart Storage Administratorを使用する必要があります。
＊Secure Encryptionライセンスの販売については、別途お問い合わせください。
Secure Encryptionライセンス
＊全モデルに1個標準搭載
＊DL580 Gen10でSmartアレイPシリーズ コントローラーおよびNVDIMM使用時に必要なオプション
＊SmartアレイPシリーズ コントローラーの数に関わらず、サーバー1台につき1個必要 Smartストレージバッテリー96W 145mm
内蔵ハードドライブ
2.5 SATAH
2.5 SATAH
2.5 SASH
2.5 SASH
2.5 SSDH
＊PCI Expressフルハイト スロット対応
＊3基までのドライブケージを1つのコントローラーで 接続するためのオプション
(ベイ1~3またはベイ4~6のドライブケージを 1コントローラーで接続可能)
＊内蔵SAS / SATAのHDD / SSDを24台までサポート
＊コントローラーと各ドライブ ケージの接続用ケーブル付属
＊プライマリライザーに1枚、サードライザーに1枚搭載可能 サーバー全体で最大2枚まで搭載可能
DL580 Gen10 SASエキスパンダーカード 881101-B21 133,000円 (税抜価格)
全モデル オプション
Smart アレイ E208i-p SR Gen10 コントローラー (内部接続専用)
＊PCI Express Gen3 x8モード、ロープロファイル/フルハイト x8コネクター対応、ハーフレングス アダプター
＊12Gb SAS / 6Gb SATA対応
＊内部x4 Mini SASコネクター×2
＊SASエキスパンダー無しの場合、
内蔵HDD / SSDを8台まで接続可能
＊キャッシュメモリ未搭載
＊最大64論理ドライブをサポート
＊標準でRAID 0、1、1+0、5、オンラインスペアをサポート
＊ドライブ単位でRAIDモードとHBAモードを自動選択 (コントローラー内で混在可能)
＊Secure Encryptionに対応
＊セカンドライザーへの搭載は未サポート SmartアレイE208i-p SR Gen10コントローラー
804394-B21 47,000円 (税抜価格)
SFF8087
◆2プロセッサー構成の場合、使用可能なPCIスロットに制限があります。詳細は巻末の拡張スロット仕様を参照ください。
◆SmartアレイE208 / P408コントローラーは、ドライブ単位でRAIDモードとHBAモードを自動選択し、コントローラー内で混在可能です。
RAIDモードではHPE製ドライバーを、HBAモードではOS標準のドライバーを使用するモードです。
◆キャッシュ未搭載のため、処理性能を重視する場合はSmartアレイPシリーズを推奨します。
◆ライセンス製品については、同梱されるEntitlement Certificate (ライセンス権利付与書)でライセンス キー取得が必要
◆RAID 1 ADM (Advanced Data Mirroring)は、3台のドライブでミラーリングを構成し、1台のドライブが故障した場合でも冗長性を維持することが 可能です。
内蔵ハードドライブ
2.5 SATAH
2.5 SATAH
2.5 SASH
2.5 SASH
2.5 SSDH
＊ドライブを暗号化するためのオプション (セキュア暗号化ライセンス)
＊暗号化対象のサーバー1台につき1ライセンス必要
＊Secure Encryptionに対応させるには、SmartアレイE208 / P408コントローラーと、
Smart Storage Administratorを使用する必要があります。
＊Secure Encryptionライセンスの販売については、別途お問い合わせください。
Secure Encryptionライセンス
＊PCI Expressフルハイト スロット対応
＊3基までのドライブケージを1つのコントローラーで 接続するためのオプション
(ベイ1~3またはベイ4~6のドライブケージを 1コントローラーで接続可能)
＊内蔵SAS / SATAのHDD / SSDを24台までサポート
＊コントローラーと各ドライブ ケージの接続用ケーブル付属
＊プライマリ ライザーに1枚、サードライザーに1枚搭載可能 サーバー全体で最大2枚まで搭載可能
DL580 Gen10 SASエキスパンダーカード 881101-B21 133,000円 (税抜価格)
全モデル オプション
Smart アレイ P408e-p SR Gen10 コントローラー (外部接続専用)
＊PCI Express Gen3 x8モード、ロープロファイル/フルハイト x8コネクター対応、ハーフレングス アダプター
＊12Gb SAS / 6Gb SATA対応
＊外部x4 MiniSAS HDコネクター(SFF8644)×2
＊外部SASテープドライブをサポート
＊4GBフラッシュ バックアップ式 リード/ライトキャッシュ
＊MSA 1040 SAS / MSA 2040 SAS / MSA 1050 SAS / MSA 2050 SASモデル接続の場合、
RAID機能はMSA 1040 / 2040 / 1050 / 2050側で提供
＊最大64論理ドライブをサポート
＊標準でRAID 0、1、1+0、5、5+0、6、6+0、1 ADM、10 ADM、オンライン スペアをサポート
＊ドライブ単位でRAIDモードとHBAモードを自動選択 (コントローラー内で混在可能)
＊オプションのライセンスでSmartキャッシュに対応
＊Secure Encryptionに対応
SmartアレイP408e-p SR Gen10コントローラー 804405-B21 141,000円 (税抜価格)
単体テープ ドライブ編、
テープ オートローダー
/ライブラリ編 SFF8644
H H
SAS
H H
SAS ディスク エンクロージャー編
(D3x10 / D6020)、 ストレージ製品 システム構成図 MSA 1050、MSA 2050
SFF8644
LTO SAS LTO SAS
◆2プロセッサー構成の場合、使用可能なPCIスロットに制限があります。詳細は巻末の拡張スロット仕様を参照ください。
◆Smartストレージバッテリー96Wは、Smartアレイ コントローラーのFBWCと、システム ボード上のメモリ スロットに搭載するNVDIMM用に1個、
CPUメザニントレイのメモリスロットに搭載するNVDIMM用に1個搭載可能です。(DL580 Gen10サーバー本体に合計2個まで搭載可能) 1個のバッテリーでサーバーに搭載する全てのSmartアレイ コントローラーのFBWCに対応します。(DL580 Gen10全モデルに1個標準搭載)
◆SmartアレイE208 / P408コントローラーは、ドライブ単位でRAIDモードとHBAモードを自動選択し、コントローラー内で混在可能です。
RAIDモードではHPE製ドライバーを、HBAモードではOS標準のドライバーを使用するモードです。
◆Smartキャッシュは、よく使うデータをSSDにキャッシュし、それ以外のデータをHDDに保存することで全体のストレージ性能の高速化を図る
コントローラーベースのソリューションです。
Smartキャッシュは、以下の制限があります。
・SmartアレイあたりSmartキャッシュのサイズは1TBまで ・1 Smartキャッシュボリュームに割り当てられる最大サイズは1TBまで Smartキャッシュの機能の詳細については、右記Webサイトを参照ください。 http://www.hpe.com/jp/smartcache
◆ライセンス製品については、同梱されるEntitlement Certificate (ライセンス権利付与書)でライセンス キー取得が必要
◆RAID 1 ADM (Advanced Data Mirroring)は、3台のドライブでミラーリングを構成し、1台のドライブが故障した場合でも冗長性を維持することが 可能です。
◆RAID 10 ADMは、RAID 1 ADMのボリューム2つをストライプセットにし、アクセスを向上させるものです。(HDD / SSDの必要台数は6台)
◆RAID 6は、ストライプされたデータと2セットのパリティにより、ドライブが2台同時に故障した場合でもデータの保全性と可用性の提供が 可能な機能です。(HDD / SSDの最少台数は4台)
◆RAID 5+0と6+0は、RAID 5または6のボリューム2つをストライプセットにし、アクセスを向上させるものです。
(HDD / SSDの最少台数は、RAID 5+0では6台、RAID 6+0では8台)
LTO SAS
＊Smartキャッシュに対応するためのオプション
1台のサーバー内の複数のコントローラーで、Smartキャッシュ機能を利用する場合、1ライセンスで可能
＊1年間の24x7テクニカルサポートが含まれています。
2年目以降については別途期間延長のテクニカル サポート製品を購入ください。
Smartキャッシュ1サーバーライセンス (1年24x7テクニカルサポート付)
D7S26A 29,000円 (税抜価格)
＊全モデルに1個標準搭載
＊DL580 Gen10でSmartアレイPシリーズ コントローラー
およびNVDIMM使用時に必要なオプション
＊SmartアレイPシリーズ コントローラーの数に関わらず、
サーバー1台につき1個必要
Smartストレージバッテリー 96W 145mm
＊ドライブを暗号化するためのオプション (セキュア暗号化ライセンス)
＊暗号化対象のサーバー1台につき1ライセンス必要
＊Secure Encryptionに対応させるには、SmartアレイE208 / P408コントローラーと、
Smart Storage Administratorを使用する必要があります。
＊Secure Encryptionライセンスの販売については、別途お問い合わせください。
Secure Encryptionライセンス
全モデル オプション
Smart アレイ E208e-p SR Gen10 コントローラー (外部接続専用)
＊PCI Express Gen3 x8モード、ロープロファイル/フルハイト x8コネクター対応、ハーフレングス アダプター
＊12Gb SAS / 6Gb SATA対応
＊外部x4 MiniSAS HDコネクター(SFF8644)×2
＊外部SASテープドライブをサポート
＊MSA 1040 SAS / MSA 2040 SAS / MSA 1050 SAS / MSA 2050 SASモデル接続の場合、
RAID機能はMSA 1040 / 2040 / 1050 / 2050側で提供
＊キャッシュメモリ未搭載
＊最大64論理ドライブをサポート
＊標準でRAID 0、1、1+0、5、オンライン スペアをサポート
＊ドライブ単位でRAIDモードとHBAモードを自動選択 (コントローラー内で混在可能)
＊Secure Encryptionに対応
単体テープ ドライブ編、
テープ オートローダー
/ライブラリ編 SFF8644
H H
SAS
H H
SAS ディスク エンクロージャー編
(D3x10 / D6020)、 ストレージ製品 システム構成図 MSA 1050、MSA 2050
SFF8644
LTO SAS LTO SAS LTO SAS SmartアレイE208e-p SR Gen10コントローラー
804398-B21 55,000円 (税抜価格)
◆2プロセッサー構成の場合、使用可能なPCIスロットに制限があります。詳細は巻末の拡張スロット仕様を参照ください。
◆SmartアレイE208 / P408コントローラーは、ドライブ単位でRAIDモードとHBAモードを自動選択し、コントローラー内で混在可能です。
RAIDモードではHPE製ドライバーを、HBAモードではOS標準のドライバーを使用するモードです。
◆キャッシュ未搭載のため、処理性能を重視する場合はSmartアレイPシリーズを推奨します。
◆ライセンス製品については、同梱されるEntitlement Certificate (ライセンス権利付与書)でライセンス キー取得が必要
＊ドライブを暗号化するためのオプション (セキュア暗号化ライセンス)
＊暗号化対象のサーバー1台につき1ライセンス必要
＊Secure Encryptionに対応させるには、SmartアレイE208 / P408コントローラーと、
Smart Storage Administratorを使用する必要があります。
＊Secure Encryptionライセンスの販売については、別途お問い合わせください。
Secure Encryptionライセンス
ハードドライブ
SAS2.5 H SAS2.5H
2.5 SSDH
Smart アレイ P シリーズ/ E シリーズ コントローラー接続
＊全モデルのベイ1 (正面より見て上段左側) に標準搭載
＊ホットプラグ対応スマートキャリアSFF (2.5インチ) SAS / SATAのHDD / SSDを8台搭載可能
＊標準でSmartアレイP408i-p SR Gen10コントローラーに 接続済み
ホットプラグ対応 SC 8SFF SAS / SATAドライブ ケージ Smartアレイ
P408i / E208i コントローラー、
SASエキスパンダー 接続
SFF (2.5”) SAS接続 ハードディスクドライブ 次々頁の表を参照
DL580 Gen10 8SFF(2.5型) ドライブケージ 878366-B21 44,000円 (税抜価格)
＊ホットプラグ対応スマートキャリアSFF (2.5インチ) SAS / SATAのHDD / SSDを8台搭載可能
＊ベイ2~6に搭載可能
最大5基の追加で48SFF SAS / SATA構成が可能
＊ベイ4 (正面より見て下段左側) 搭載時は、ユニバーサル
メディアベイとの併用はできません。
＊ドライブケージ追加時は、ドライブケージ毎のコントローラー 接続 (追加コントローラーが必要)、またはSASエキスパンダー 接続でベイ1~3またはベイ4~6を1枚のコントローラー接続に することが可能
Smartアレイ P408i / E208i コントローラー、
SASエキスパンダー 接続
DL580 Gen10 6SFF(2.5型) + 2NVMe プレミアムドライブケージ 878364-B21 67,000円 (税抜価格) Smartアレイ
P408i / E208i コントローラー、
SASエキスパンダー 接続
＊ホットプラグ対応スマートキャリアSFF (2.5インチ) SAS / SATAのHDD / SSDを8台搭載、またはSAS / SATAの HDD / SSDを6台＋NVMeドライブを2台搭載可能
＊ベイ1~3に搭載可能
最大3基の追加で24SFF SAS / SATA構成が可能
＊ベイ1 (正面より見て上段左側) 搭載時は標準搭載の8SFF
ドライブケージと交換になります。
＊ドライブケージ追加時SAS / SATAドライブ搭載の場合は、
ドライブケージ毎のコントローラー接続 (追加コントローラーが 必要)、またはSASエキスパンダー接続でベイ1~3を1枚の コントローラー接続にすることが可能
＊NVMeドライブ搭載の場合は、NVMeスリムライン ポートを 有するライザーまたはNVMeメザニンが必要
SFF (2.5”) SAS接続 ソリッドステートドライブ 次々頁の表を参照
SFF (2.5”) SATA接続 ソリッドステートドライブ 3頁先の表を参照
＊標準搭載の8SFFドライブケージには7個標準搭載済み、
オプションのドライブ ケージには、8SFFケージおよび 6SFF(2.5型) + 2NVMeプレミアムドライブケージに7個 標準搭載、2SFFケージには未添付
＊ドライブベイの空きスロットを塞ぐためのオプション (ディスクレスなど搭載ディスクが少ない構成で、
ドライブベイに空きがある場合には、必ずブランク パネルで空きスロットを塞いでください。)
HDD 用ブランク パネル
SFF (2.5") HDDベイ用ブランク パネル 666987-B21 1,000円 (税抜価格)
◆SASエキスパンダーを使用した場合、SmartアレイP408i / E208iコントローラー 1枚で、最大3基のドライブ ケージ (8SFFドライブ ケージ / 6SFF(2.5型) + 2NVMeプレミアムドライブケージ / 2SFFドライブケージ) への接続が可能です。
◆ProLiant Gen10サーバーでは、Smart Storage Administratorに含まれるSmartSSD Wear Gaugeユーティリティにて定期的にSSDの保証使用量 をご確認ください。
◆SAS HDD、SAS SSD、SATA SSDの混在は可能です。ただし、同じアレイ グループ内ではSAS HDD、SAS SSD、SATA SSDの混在はできません。
◆512e対応ドライブは、密度と信頼性の向上のため、物理フォーマットが512 Byteセクターのドライブから4KiBセクターのドライブに移行していく 業界において、物理4KiBセクターでありながら、4KiBブロック アクセスのほか、エミュレーションによる512 Byteブロック アクセスを可能にし、
下位互換性を有するドライブです。(Advanced Format Disk)
◆512e対応ドライブをサポートするOSは以下になります。但し、下記はドライブ自体の対応OSで、各サーバーの対応OSとは異なります。
・サポートOS：Windows Server 2012, 2012 R2, 2016 (Hyper-Vを含む)、Red Hat Enterprise Linux 6.7 / 7.2以降、
SUSE Linux Enterprise Server 11 SP4 / 12 SP1以降、VMware vSphere 6.5以降
◆512e対応ドライブは、4KiBネイティブアクセスでブートするには、UEFIモードが必要です。
◆製品名にDSとあるドライブは、HPE独自の技術となる、ファームウェアの改ざんやウィルスの混入など外部からの攻撃を防止するための電子署名 付きファームウェアDigitally Signed Firmware (DS) を実装し、セキュリティ機能が強化されたドライブです。
◆Secure Encryptionを使用してドライブを暗号化するには、SmartアレイP408i / E208iコントローラーと、Secure Encryptionライセンスが必要です。
Secure Encryptionライセンスの販売については、別途お問い合わせください。
◆10k / 15k rpm SAS HDDは高いパフォーマンス、連続稼働性が要求される一般的なストレージ用途に最適です。また、7.2krpm SAS HDD、SATA HDD、
RI SSDは利用頻度の少ないデータの一時保存用、ディスクバックアップ用として設計されています。システムの用途、使用環境に応じて、
適切なドライブの規格を選定いただくことをお勧めします。SATA / SAS、HDD / SSDのドライブを選定する上で、SATAとSASのI/Fの特徴、HDDと SSDの特徴、SSDの種類と特徴については、下記Webサイト「内蔵ストレージ」を参照ください。
https://h50146.www5.hpe.com/products/servers/proliant/storage/diskstorage.html
◆大容量のRAIDボリュームを構成する場合、RAID障害復旧後のリビルドに長時間を要します。その間冗長性が失われますので、特にSATA HDD利用時
はHDD 2本の障害にも対応するRAID 6 (ADG)でのご利用を強く推奨します。
◆7.2krpm SAS HDDの標準保証は、システムの標準保証期間にかかわらず1年間となります。また、SSDの標準保証期間は、3年間または保証使用量に
達したときのいずれか早い方となります。
◆SSDにおけるドライブ選定に必要な保証使用量、性能値などの情報は、下記Webサイト「SSD仕様比較表」を参照ください。
http://h50146.www5.hpe.com/products/servers/proliant/system_pdf/ssd_spec.xlsx
ベイ4 ベイ5 ベイ6 ベイ1 ベイ2 ベイ3
