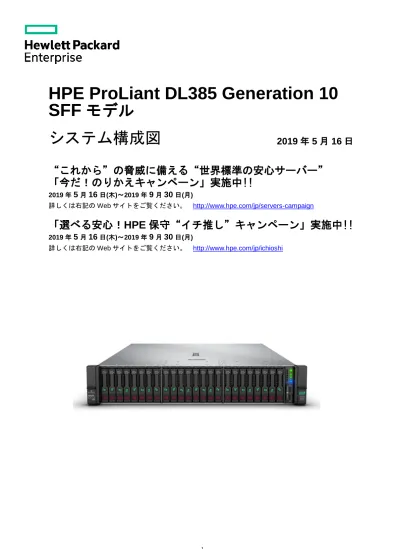

システム構成図 2019 年 5 月 16 日
“これから”の脅威に備える“世界標準の安心サーバー”
「今だ！のりかえキャンペーン」実施中!!
2019 年 5 月 16 日(木)～2019 年 9 月 30 日(月)
詳しくは右記の Web サイトをご覧ください。 http://www.hpe.com/jp/servers-campaign
「選べる安心！HPE 保守“イチ推し”キャンペーン」実施中!!
2019 年 5 月 16 日(木)～2019 年 9 月 30 日(月)
詳しくは右記の Web サイトをご覧ください。 http://www.hpe.com/jp/ichioshi
OVERVIEW
・共通仕様一覧 ... 3
・モデル固有仕様一覧 ... 4
構成ツリー ・ProLiant 本体 ... 9
・プロセッサー ... 9
・メモリ ... 11
・DVD ドライブ ... 12
・PCI / NVMe ライザー ... 13
・GPU モジュール ... 16
・ディスク コントローラー ... 19
- オンボード ... 19
- 専用スロット ... 20
- PCI カード ... 23
・ハードドライブ ... 27
- SFF ハードドライブ ... 27
- SFF SAS ドライブ ... 30
- SFF SATA ドライブ ... 32
- SCM ドライブ ... 33
- M.2 SATA SSD ... 34
・NVMe ... 35
- NVMe ドライブ ... 36
- NVMe カード ... 37
・ネットワーク アダプター ... 38
- FlexibleLOM アダプター ... 38
- PCI Express スロット用ネットワークアダプター ... 40
- DAC ケーブルとトランシーバー ... 43
・ファイバーチャネル ホスト バス アダプター ... 46
・コンバージド ネットワーク アダプター (CNA) ... 48
・サーバー マネージメント ... 51
・サーバーOS ... 54
・USB / SD ... 57
・電源 ... 58
・その他 H/W オプション ... 61
・ラック オプション ... 61
・サポート サービス ... 62
System View ・前面／背面図 ... 69
・拡張スロット仕様 ... 72
・ケーブル接続図 ... 74
メモリ ガイド
・メモリ構成ガイド ... 76
製品名 HPE ProLiant DL385 Gen10
プロセッサー タイプ AMD EPYC 7000シリーズ プロセッサー、最大2基 メモリ タイプ DDR4レジスタ付き/ Load Reduced DIMM、最大32枚
チップセット SoC (System on Chip)
オプティカル ドライブ モデル固有仕様情報を参照
ハードドライブ モデル固有仕様情報を参照
拡張スロット モデル固有仕様情報を参照
Smartアレイ用バッテリーホルダー 1
ネットワーク Ethernet 1Gb 4ポート331iネットワークアダプター リモート管理機能 Integrated Lights-Out 5 (iLO 5)
外部インターフェイス モデル固有仕様情報を参照
SDメモリカードスロット 内部1 (microSD)
バックアップ機器 外部バックアップ機器対応
グラフィックス 32ビットカラー：1920×1200
電源 100-120 V (50 / 60 Hz) / 200-240 V (50 / 60 Hz)、最大2基、リダンダント構成対応
ファン モデル固有仕様情報を参照
サイズ(W×D×H) SFF：446×680×88 mm、本体梱包サイズ：SFF：601×918×270 mm
フォーム ファクター 2Uラックマウント型
重量 SFF：19.5 kg (最大)
音響ノイズ 37 dBA
環境条件 動作時 温度：10 ～ 35 °C、湿度：8 ～ 90 % ただし結露しないこと。拡張許容動作温度(40･45℃) に対応*2
保管時 温度：-30 ～ 60 °C、湿度：5 ～ 95 % ただし結露しないこと
OSサポート*1
Windows Server 2019 Hyper-V/Essentials/Standard/Datacenter、
Windows Server 2016 Hyper-V/Essentials/Standard/Datacenter、 Windows Server 2012 R2 Hyper-V/Essentials/Standard/Datacenter、
Red Hat Enterprise Linux、Red Hat Enterprise Virtualization、SUSE Linux Enterprise Server、 VMware vSphere
標準保証 3年間パーツ保証*3、3年間翌営業日オンサイト サービス(月曜日～金曜日 9：00－17：00、祝祭日および年末年始を除く)
モデル共通付属品 －
＊1：OSのサポート詳細については、右記Webサイトのマトリクスを参照してください。 https://www.hpe.com/info/ossupport 動作確認済みLinuxディストリビューションは右記Webサイトを参照してください。 http://www.hpe.com/jp/linux
＊2：拡張許容動作温度(ASHRAE A3(40℃)、A4(45℃)) に対応するには、複数のオプションの組み合わせで構成条件があります。
構成条件の詳細は右記Webサイトのガイドラインを必ず参照してください。 http://www.hpe.com/info/proliant/ashrae
＊3：SATA HDDおよび7.2krpm SAS HDDは、搭載されるシステムの標準保証期間にかかわらず1年間の標準保証が適用されます。
また、SSD (M.2を含む)、NVMeドライブおよびワークロードアクセラレータの標準保証期間は、3年間または保証使用量に達したときのいずれか早い方と
なります。
製品の詳細については右記Webサイトを参照してください。 https://www.hpe.com/jp/proliant
HPE ProLiant DL385 Gen10
SFF モデル 共通仕様情報
製品名 HPE ProLiant DL385 Gen10
モデル名 EP7251 1P8C 16G 8SFF E208a GS EP7251 1P8C 16G 8SFF P408a GS EP7251 1P8C 16G 8SFF P408a 2PS GS
製品番号 878714-291 P11747-291 P05887-291
プロ セッサー
プロセッサータイプ AMD EPYC 7251プロセッサー 2.1 GHz
標準搭載数 1P / 8C
マルチプロセッサー対応 2P / 16C
キャッシュメモリ/ CPU 1×32 MB L3キャッシュ メモリ コントローラー
動作速度 2400 MT/s
メモリ サイズ 標準 16 GB (16GB 2Rx8 PC4-2666 RDIMM×1)
最大 2 TB (RDIMM) / 4 TB (LRDIMM)
オプティカルドライブ 内蔵*3および外付けオプション
ディスク コントローラー SmartアレイE208i-a SR Gen10
コントローラー (専用スロット) SmartアレイP408i-a SR Gen10コントローラー (専用スロット)
ハードドライブ
ドライブベイ 標準8、オプションで10 ～ 30 *4,5 (2.5インチSFFスマートキャリアホットプラグ対応SAS / SATA / NVMe)
標準 ディスクレス
最大(内蔵) 標準8ベイ 122.4 TB (15.3 TB SAS×8台) / 61.44 TB (7.68 TB SATA×8台) オプション30ベイ搭載時 459 TB (15.3 TB SAS×30台) / 230.4 TB (7.68 TB SATA×30台) *5 最大(外付) 外部接続対応のSmartアレイの構成に依存
拡張スロット
4 (FlexibleLOMアダプター専用×1、フルハイト/フルレングスPCI Express Gen3 x8 (x8コネクター)×1、
フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×1、 フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×1)、最大9*6
外部インターフェイス シリアル(RS-232C、DB-9) *7、モニター×2 (背面VGAポート×1、前面Display Port×1) *8、USB 2.0×2 (前面2) *3、 USB 3.0×5 (背面2、前面1、内部2)、RJ-45×4、iLO 5リモート管理用RJ-45×1、フロントiLOサービス ポート×1
消費電力(100 V時)*1 398 W 399 W 399 W
入力電流*1 4 A (100 V) / 1.95 A (200 V) 4.01 A (100 V) / 1.95 A (200 V) 4.01 A (100 V) / 1.95 A (200 V)
電源
パワーサプライ 500Wパワーサプライ(80PLUS Platinumモデル)×1 500Wパワーサプライ (80PLUS Platinumモデル)×2 付属コード 100V用NEMA5-15P電源コード(2m)×1、
200V用C13-14電源コード(2m)×1
100V用NEMA5-15P 電源コード(2m)×2、
200V用C13-14電源コード(2m)×2 ファン 1CPU構成時：4個、2CPU構成時：6個、ホットプラグ対応、N+1リダンダント構成
省エネ法に基づくエネルギー消費効率*2 － － －
モデル固有付属品 －
＊1：消費電力、入力電流は、プロセッサー×2、標準搭載と同種のメモリ×8、SAS 300GB 10krpm HDD×8台、PCI Express I/Oカード×2、
FlexibleLOMアダプター×1、800W電源×2個の条件でPower AdvisorのUtilization設定を80%で算出したものです。
DL385 Gen10は消費電力が大きいため、追加オプションが少ない構成でも、標準搭載のパワーサプライでは電力が不足する場合があります。
上記の一例では、800Wパワーサプライに交換し算出しております。想定される消費電力、およびパワーサプライの冗長化可否については、
HPE Power Advisorにて確認してください。
＊2：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。
「－」で示された製品は、CPUの複合理論性能が一秒につき20万メガ演算以上のため、省エネ法の対象範囲に含まれません。
＊3：オプションのユニバーサル メディアベイ(24SFF構成は非対応)を搭載することにより、DVDドライブの内蔵および、USB 2.0を2ポート増設可能
＊4：オプションの8SFFドライブケージ、2 SFFドライブケージを複数搭載することにより、10 ～ 30 SFF構成が可能です。(前面に8SFF×3の構成では オプティカル ドライブの搭載は非対応)
＊5：SASエキスパンダーカードの追加、またはSmartアレイコントローラーの追加が必要です。
＊6：オプションのセカンド/サードスロット ライザーの追加により、PCI Expressスロットを追加可能。
ただし、背面に2SFFドライブケージを追加する場合、プライマリ/セカンド/サード スロット ライザーと併用できない場合があります。
＊7：DL3xx Gen10 リア シリアルポートx1増設キット (873770-B21) が必要
＊8：フロントのビデオポートはユニバーサル メディアベイ (882097-B21) が必要。背面VGAビデオ ポートと前面Display Portを同時に使用することはできません。
製品の詳細については右記Webサイトを参照してください。 https://www.hpe.com/jp/proliant
また、モデルや構成に応じた電源仕様は、HPE Power Advisorツールを利用してください。 http://www.hpe.com/jp/power-advisor
8SFF モデル 固有仕様情報
〔ストレージ ベイ〕
8SFF + 2SFF 構成(オプション) + ODD (オプション)
1 2 3 4 5 6 7 8 9
10 A
16 15 9 10 11 12 13 14
17 18 19 20 21 22 23 24 1 2 3 4 5 6 7 8
24SFF 構成(オプション) 8SFF 構成(標準前面)
ベイ1 ベイ2
1 2 3 4 5 6 7 8
ベイ3
8SFF 構成(標準背面)
24SFF + 2SFF 構成(オプション)
25 26
24SFF + 6SFF 構成(オプション)
27 28 29
30
25 26
＊：ハードドライブの番号は搭載可能な位置を示しており、
実際のハードドライブベイ番号とは異なります。
2.5 NVMe
9～16, 21～24＊ (オプション) 9～30＊
(オプション)
2.5 SATAH
2.5 SATAH
2.5 SASH
2.5 SASH
2.5 SSDH
A (オプション) 1～8＊(標準)
SATA2.5
H SATA2.5
H SAS2.5
H SAS2.5
H
2.5 SSDH
製品名 HPE ProLiant DL385 Gen10 モデル名 EP7301 1P16C 32G 8SFF P408a GS EP7301 1P16C 32G 8SFF P408a
800WPS GS EP7351 1P16C 32G 8SFF P408a GS 製品番号 878718-291 P11809-291 P09707-291
プロ セッサー
プロセッサータイプ AMD EPYC 7301プロセッサー 2.2 GHz AMD EPYC 7351プロセッサー 2.4 GHz
標準搭載数 1P / 16C
マルチプロセッサー対応 2P / 32C
キャッシュメモリ/ CPU 1×64 MB L3キャッシュ メモリ コントローラー
動作速度 2666 MT/s
メモリ サイズ 標準 32 GB (16GB 2Rx8 PC4-2666 RDIMM×2)
最大 2 TB (RDIMM) / 4 TB (LRDIMM)
オプティカル ドライブ 内蔵*3および外付けオプション
ディスク コントローラー SmartアレイP408i-a SR Gen10コントローラー (専用スロット)
ハードドライブ
ドライブ ベイ 標準8、オプションで10 ～ 30 *4,5 (2.5インチSFFスマートキャリア ホットプラグ対応SAS / SATA / NVMe)
標準 ディスクレス
最大(内蔵) 標準8ベイ 122.4 TB (15.3 TB SAS×8台) / 61.44 TB (7.68 TB SATA×8台) オプション30ベイ搭載時 459 TB (15.3 TB SAS×30台) / 230.4 TB (7.68 TB SATA×30台) *5 最大(外付) 外部接続対応のSmartアレイの構成に依存
拡張スロット
4 (FlexibleLOMアダプター専用×1、フルハイト/フルレングスPCI Express Gen3 x8 (x8コネクター)×1、 フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×1、
フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×1)、最大9*6
外部インターフェイス シリアル(RS-232C、DB-9) *7、モニター×2 (背面VGAポート×1、前面Display Port×1) *8、USB 2.0×2 (前面2) *3、 USB 3.0×5 (背面2、前面1、内部2)、RJ-45×4、iLO 5リモート管理用RJ-45×1、フロントiLOサービス ポート×1
消費電力(100 V時)*1 459 W 459 W 459 W
入力電流*1 4.6 A (100 V) / 2.24 A (200 V) 4.6 A (100 V) / 2.24 A (200 V) 4.6 A (100 V) / 2.24 A (200 V) 電源 パワーサプライ 500Wパワーサプライ
(80PLUS Platinumモデル)×1 800Wパワーサプライ(80PLUS Platinumモデル)×1
付属コード 100V用NEMA5-15P電源コード(2m)×1、200V用C13-14電源コード(2m)×1 ファン 1CPU構成時：4個、2CPU構成時：6個、ホットプラグ対応、N+1リダンダント構成
省エネ法に基づくエネルギー消費効率*2 － － －
モデル固有付属品 －
＊1：消費電力、入力電流は、プロセッサー×2、標準搭載と同種のメモリ×8、SAS 300GB 10krpm HDD×8台、PCI Express I/Oカード×2、 FlexibleLOMアダプター×1、800W電源×2個の条件でPower AdvisorのUtilization設定を80%で算出したものです。
DL385 Gen10は消費電力が大きいため、追加オプションが少ない構成でも、標準搭載のパワーサプライでは電力が不足する場合があります。
上記の一例では、800Wパワーサプライに交換し算出しております。想定される消費電力、およびパワーサプライの冗長化可否については、
HPE Power Advisorにて確認してください。
＊2：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。
「－」で示された製品は、CPUの複合理論性能が一秒につき20万メガ演算以上のため、省エネ法の対象範囲に含まれません。
＊3：オプションのユニバーサル メディアベイ(24SFF構成は非対応)を搭載することにより、DVDドライブの内蔵および、USB 2.0を2ポート増設可能。
＊4：オプションの8SFFドライブケージ、2 SFFドライブケージを複数搭載することにより、10 ～ 30 SFF構成が可能です。(前面に8SFF×3の構成では オプティカルドライブの搭載は非対応)
＊5：SASエキスパンダーカードの追加、またはSmartアレイコントローラーの追加が必要です。
＊6：オプションのセカンド/サード スロットライザーの追加により、PCI Expressスロットを追加可能。
ただし、背面に2SFFドライブケージを追加する場合、プライマリ/セカンド/サード スロット ライザーと併用できない場合があります。
＊7：DL3xx Gen10 リアシリアルポートx1増設キット (873770-B21) が必要
＊8：フロントのビデオポートはユニバーサル メディアベイ (882097-B21) が必要。背面VGAビデオポートと前面Display Portを同時に使用することはできません。
製品の詳細については右記Webサイトを参照してください。 https://www.hpe.com/jp/proliant
また、モデルや構成に応じた電源仕様は、HPE Power Advisorツールを利用してください。 http://www.hpe.com/jp/power-advisor
8SFF モデル 固有仕様情報
8SFF + 2SFF 構成(オプション) + ODD (オプション)
1 2 3 4 5 6 7 8 9
10 A
ベイ1 ベイ2
1 2 3 4 5 6 7 8
ベイ3
24SFF + 2SFF 構成(オプション)
25 26
24SFF + 6SFF 構成(オプション)
27 28 29
30
25 26
＊：ハードドライブの番号は搭載可能な位置を示しており、
実際のハードドライブ ベイ番号とは異なります。
2.5 NVMe
9～16, 21～24＊ (オプション) 9～30＊
(オプション)
2.5 SATAH
2.5 SATAH SAS2.5
H SAS2.5
H
2.5 SSDH
A (オプション) 1～8＊(標準)
2.5 SATAH
2.5 SATAH
2.5 SASH
2.5 SASH
2.5 SSDH
16 15 9 10 11 12 13 14
17 18 19 20 21 22 23 24 1 2 3 4 5 6 7 8
24SFF 構成(オプション)
製品名 HPE ProLiant DL385 Gen10
モデル名 EP7451 2P48C 64G 8SFF P408a 2PS GS
製品番号 878722-291
プロ セッサー
プロセッサータイプ AMD EPYC 7451プロセッサー 2.3 GHz
標準搭載数 2P / 48C
マルチプロセッサー対応 2P / 48C
キャッシュメモリ/ CPU 1×64 MB L3キャッシュ メモリ コントローラー
動作速度 2666 MT/s
メモリ サイズ 標準 64 GB (32GB 2Rx4 PC4-2666 RDIMM×2)
最大 2 TB (RDIMM) / 4 TB (LRDIMM)
オプティカルドライブ 薄型SATA DVD-RWドライブ*3
ディスクコントローラー SmartアレイP408i-a SR Gen10コントローラー (専用スロット)
ハードドライブ
ドライブベイ 標準8、オプションで10 ～ 30 *4,5 (2.5インチSFFスマートキャリアホットプラグ対応SAS / SATA / NVMe)
標準 ディスクレス
最大(内蔵) 標準8ベイ 122.4 TB (15.3 TB SAS×8台) / 61.44 TB (7.68 TB SATA×8台) オプション30ベイ搭載時 459 TB (15.3 TB SAS×30台) / 230.4 TB (7.68 TB SATA×30台) *5 最大(外付) 外部接続対応のSmartアレイの構成に依存
拡張スロット
7 (FlexibleLOMアダプター専用×1 (空き0) *6、フルハイト/フルレングスPCI Express Gen3 x8 (x8コネクター)×2、 フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×2、
フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×2)、最大9*7
外部インターフェイス シリアル(RS-232C、DB-9) *8、モニター×2 (背面VGAポート×1、前面Display Port×1) *9、USB 2.0×2 (前面2) *3、 USB 3.0×5 (背面2、前面1、内部2)、RJ-45×4、iLO 5リモート管理用RJ-45×1、フロントiLOサービス ポート×1
消費電力(100 V時) *1 514 W
入力電流*1 5.16 A (100 V) / 2.52 A (200 V)
電源 パワーサプライ 800Wパワーサプライ(80PLUS Platinumモデル)×2
付属コード 100V用NEMA5-15P電源コード(2m)×2、200V用C13-14電源コード(2m)×2 ファン 高性能ファン6個、ホットプラグ対応、N+1リダンダント構成
省エネ法に基づくエネルギー消費効率*2 －
モデル固有付属品 iLO Advanced 1サーバーライセンス
＊1：消費電力、入力電流は、プロセッサー×2、標準搭載と同種のメモリ×8、SAS 300GB 10krpm HDD×8台、PCI Express I/Oカード×2、
FlexibleLOMアダプター×1、800W電源×2個の条件でPower AdvisorのUtilization設定を80%で算出したものです。
DL385 Gen10は消費電力が大きいため、追加オプションが少ない構成でも、標準搭載のパワーサプライでは電力が不足する場合があります。
上記は一例ですが、想定される消費電力、およびパワーサプライの冗長化可否については、HPE Power Advisorにて確認してください。
＊2：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。
「－」で示された製品は、CPUの複合理論性能が一秒につき20万メガ演算以上のため、省エネ法の対象範囲に含まれません。
＊3：EPYC 7451 (878722-291)モデルに標準のユニバーサル メディアベイ(24SFF構成は非対応)を搭載することにより、
DVDドライブの内蔵(DVD-RW標準搭載)および、USB 2.0を2ポート増設可能。
＊4：オプションの8SFFドライブケージ、2 SFFドライブケージを複数搭載することにより、10 ～ 30 SFF構成が可能です。(前面に8SFF×3の構成では オプティカル ドライブの搭載は非対応)
＊5：SASエキスパンダーカードの追加、またはSmartアレイコントローラーの追加が必要です。
＊6：標準でEthernet 10/25Gb 2ポート640FLR-SFP28ネットワークアダプター搭載済
＊7：オプションのサードスロット ライザーの追加により、PCI Expressスロットを追加可能。
ただし、背面に2SFFドライブケージを追加する場合、プライマリ/セカンド/サード スロット ライザーと併用できない場合があります。
＊8：DL3xx Gen10 リア シリアルポートx1増設キット (873770-B21) が必要
＊9：フロントのビデオポートはユニバーサル メディアベイ (882097-B21) が必要。EPYC 7451 (878722-291)モデルは標準搭載。
背面VGAビデオ ポートと前面Display Portを同時に使用することはできません。
製品の詳細については右記Webサイトを参照してください。 https://www.hpe.com/jp/proliant
また、モデルや構成に応じた電源仕様は、HPE Power Advisorツールを利用してください。 http://www.hpe.com/jp/power-advisor
8SFF モデル 固有仕様情報
＊：ハードドライブの番号は搭載可能な位置を示しており、
実際のハードドライブベイ番号とは異なります。
2.5 NVMe
9～16, 21～24＊ (オプション) 9～30＊
(オプション)
SATA2.5
H SATA2.5
H SAS2.5
H SAS2.5
H
2.5 SSDH
A (標準) 1～8＊(標準)
SATA2.5
H SATA2.5
H SAS2.5
H SAS2.5
H
2.5 SSDH
8SFF + 2SFF 構成(オプション) + ODD (標準)
1 2 3 4 5 6 7 8 9
10 A
16 15 9 10 11 12 13 14
17 18 19 20 21 22 23 24 1 2 3 4 5 6 7 8
24SFF 構成(オプション、ODD と交換)
24SFF + 6SFF 構成(オプション)
27 28 29
30
25 26
24SFF + 2SFF 構成(オプション)
25 26 ベイ1 ベイ2 ベイ3
1 2 3 4 5 6 7 8 A
製品名 HPE ProLiant DL385 Gen10
モデル名 EP7551 1P32C 32G 8SFF P408a GS
製品番号 P09708-291
プロ セッサー
プロセッサータイプ AMD EPYC 7551プロセッサー 2.0 GHz
標準搭載数 1P / 32C
マルチプロセッサー対応 2P / 64C
キャッシュメモリ/ CPU 1×64 MB L3キャッシュ メモリ コントローラー
動作速度 2666 MT/s
メモリ サイズ 標準 32 GB (16GB 2Rx8 PC4-2666 RDIMM×2)
最大 2 TB (RDIMM) / 4 TB (LRDIMM)
オプティカル ドライブ 内蔵*3および外付けオプション
ディスクコントローラー SmartアレイP408i-a SR Gen10コントローラー (専用スロット)
ハードドライブ
ドライブ ベイ 標準8、オプションで10 ～ 30 *4,5 (2.5インチSFFスマートキャリア ホットプラグ対応SAS / SATA / NVMe)
標準 ディスクレス
最大(内蔵) 標準8ベイ 122.4 TB (15.3 TB SAS×8台) / 61.44 TB (7.68 TB SATA×8台) オプション30ベイ搭載時 459 TB (15.3 TB SAS×30台) / 230.4 TB (7.68 TB SATA×30台) *5 最大(外付) 外部接続対応のSmartアレイの構成に依存
拡張スロット
4 (FlexibleLOMアダプター専用×1、フルハイト/フルレングスPCI Express Gen3 x8 (x8コネクター)×1、 フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×1、
フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×1)、最大9*6
外部インターフェイス シリアル(RS-232C、DB-9) *7、モニター×2 (背面VGAポート×1、前面Display Port×1) *8、USB 2.0×2 (前面2) *3、 USB 3.0×5 (背面2、前面1、内部2)、RJ-45×4、iLO 5リモート管理用RJ-45×1、フロントiLOサービスポート×1
消費電力(100 V時)*1 501 W
入力電流*1 5.03 A (100 V) / 2.45 A (200 V)
電源 パワーサプライ 800Wパワーサプライ(80PLUS Platinumモデル)×1
付属コード 100V用NEMA5-15P電源コード(2m)×1、200V用C13-14電源コード(2m)×1 ファン 高性能ファン6個、ホットプラグ対応、N+1リダンダント構成
省エネ法に基づくエネルギー消費効率*2 －
モデル固有付属品 －
＊1：消費電力、入力電流は、プロセッサー×2、標準搭載と同種のメモリ×8、SAS 300GB 10krpm HDD×8台、PCI Express I/Oカード×2、
FlexibleLOMアダプター×1、800W電源×2個の条件でPower AdvisorのUtilization設定を80%で算出したものです。
DL385 Gen10は消費電力が大きいため、追加オプションが少ない構成でも、標準搭載のパワーサプライでは電力が不足する場合があります。
上記は一例ですが、想定される消費電力、およびパワーサプライの冗長化可否については、HPE Power Advisorにて確認してください。
＊2：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。
「－」で示された製品は、CPUの複合理論性能が一秒につき20万メガ演算以上のため、省エネ法の対象範囲に含まれません。
＊3：オプションのユニバーサル メディアベイ(24SFF構成は非対応)を搭載することにより、DVDドライブの内蔵および、USB 2.0を2ポート増設可能。
＊4：オプションの8SFFドライブケージ、2 SFFドライブケージを複数搭載することにより、10 ～ 30 SFF構成が可能です。(前面に8SFF×3の構成では オプティカル ドライブの搭載は非対応)
＊5：SASエキスパンダーカードの追加、またはSmartアレイコントローラーの追加が必要です。
＊6：オプションのセカンド/サード スロットライザーの追加により、PCI Expressスロットを追加可能。
ただし、背面に2SFFドライブケージを追加する場合、プライマリ/セカンド/サード スロット ライザーと併用できない場合があります。
＊7：DL3xx Gen10 リア シリアルポートx1増設キット (873770-B21) が必要
＊8：フロントのビデオポートはユニバーサル メディアベイ (882097-B21) が必要。背面VGAビデオ ポートと前面Display Portを同時に使用することはできません。
製品の詳細については右記Webサイトを参照してください。 https://www.hpe.com/jp/proliant
また、モデルや構成に応じた電源仕様は、HPE Power Advisorツールを利用してください。 http://www.hpe.com/jp/power-advisor
8SFF モデル 固有仕様情報
〔ストレージ ベイ〕
8SFF + 2SFF 構成(オプション) + ODD (オプション)
1 2 3 4 5 6 7 8 9
10 A
8SFF 構成(標準前面)
ベイ1 ベイ2
1 2 3 4 5 6 7 8
ベイ3
24SFF + 2SFF 構成(オプション)
25 26
24SFF + 6SFF 構成(オプション)
27 28 29
30
25 26
＊：ハードドライブの番号は搭載可能な位置を示しており、
実際のハードドライブ ベイ番号とは異なります。
2.5 NVMe
9～16, 21～24＊ (オプション) 9～30＊
(オプション)
2.5 SATAH
2.5 SATAH SAS2.5
H SAS2.5
H
2.5 SSDH
A (オプション) 1～8＊(標準)
2.5 SATAH
2.5 SATAH
2.5 SASH
2.5 SASH
2.5 SSDH
16 15 9 10 11 12 13 14
17 18 19 20 21 22 23 24 1 2 3 4 5 6 7 8
24SFF 構成(オプション)
8SFF 構成(標準背面)
製品名 HPE ProLiant DL385 Gen10
モデル名 EP7401 1P24C 32G 24SFF P408a GS EP7451 2P48C 64G 24SFF P408a
製品番号 878720-291 878724-291
プロ セッサー
プロセッサータイプ AMD EPYC 7401プロセッサー 2.0 GHz AMD EPYC 7451プロセッサー 2.3 GHz
標準搭載数 1P / 24C 2P / 48C
マルチプロセッサー対応 2P / 48C
キャッシュメモリ/ CPU 1×64 MB L3キャッシュ メモリ コントローラー
動作速度 2666 MT/s
メモリ サイズ 標準 32 GB (16GB 2Rx8 PC4-2666 RDIMM×2) 64 GB (32GB 2Rx4 PC4-2666 RDIMM×2)
最大 2 TB (RDIMM) / 4 TB (LRDIMM)
オプティカルドライブ 外付けオプション
ディスクコントローラー SmartアレイP408i-a SR Gen10コントローラー (専用スロット) + SASエキスパンダーカード*3
ハードドライブ
ドライブベイ 標準24、オプションで25 ～ 30 *4,5 (2.5インチSFFスマートキャリアホットプラグ対応SAS / SATA)
標準 ディスクレス
最大(内蔵) 標準24ベイ 367.2 TB (15.3 TB SAS×24台) / 184.32 TB (7.68 TB SATA×24台) オプション30ベイ搭載時 459 TB (15.3 TB SAS×30台) / 230.4 TB (7.68 TB SATA×30台) *5 最大(外付) 外部接続対応のSmartアレイの構成に依存
拡張スロット
4 (FlexibleLOMアダプター専用×1、フルハイト/
フルレングスPCI Express Gen3 x8 (x8コネクター)×1、 フルハイト/フルレングスPCI Express Gen3 x16
(x16コネクター)×1、
フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×1 (空き0) *3)、最大9*6
7 (FlexibleLOMアダプター専用×1 (空き0) *7、フルハイト/
フルレングスPCI Express Gen3 x8 (x8コネクター)×2、 フルハイト/フルレングスPCI Express Gen3 x16
(x16コネクター)×2、
フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×2 (空き1) *3)、最大9*6 外部インターフェイス シリアル(RS-232C、DB-9) *8、モニター×1 (背面VGAポート×1)、USB 3.0×5 (背面2、前面1、内部2)、
RJ-45×4、iLO 5リモート管理用RJ-45×1、フロントiLOサービスポート×1
消費電力(100 V時)*1 566 W 618 W
入力電流*1 5.68 A (100 V) / 2.78 A (200 V) 6.19 A (100 V) / 3.03 A (200 V)
電源
パワーサプライ 800Wパワーサプライ(80PLUS Platinumモデル)×1 800Wパワーサプライ(80PLUS Platinumモデル)×2 付属コード 100V用NEMA5-15P電源コード(2m)×1、
200V用C13-14電源コード(2m)×1
100V用NEMA5-15P電源コード(2m)×2、
200V用C13-14電源コード(2m)×2 ファン 高性能ファン6個、ホットプラグ対応、N+1リダンダント構成
省エネ法に基づくエネルギー消費効率*2 － －
モデル固有付属品 － iLO Advanced 1サーバー ライセンス
＊1：消費電力、入力電流は、プロセッサー×2、標準搭載と同種のメモリ×8、SAS 300GB 10krpm HDD×24台、PCI Express I/Oカード×2、 FlexibleLOMアダプター×1、800W電源×2個の条件でPower AdvisorのUtilization設定を80%で算出したものです。
DL385 Gen10は消費電力が大きいため、追加オプションが少ない構成でも、標準搭載のパワーサプライでは電力が不足する場合があります。
上記は一例ですが、想定される消費電力、およびパワーサプライの冗長化可否については、HPE Power Advisorにて確認してください。
＊2：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。
「－」で示された製品は、CPUの複合理論性能が一秒につき20万メガ演算以上のため、省エネ法の対象範囲に含まれません。
＊3：標準でSASエキスパンダーカード搭載済
＊4：オプションの2 SFFドライブケージを複数搭載することにより、25 ～ 30 SFF構成が可能です。(前面に8SFF×3の構成ではオプティカル ドライブの搭載は 非対応)
＊5：Smartアレイコントローラーの追加が必要です。
＊6：オプションのセカンド/サードスロット ライザーの追加により、PCI Expressスロットを追加可能。
ただし、背面に2SFFドライブケージを追加する場合、プライマリ/セカンド/サード スロット ライザーと併用できない場合があります。
＊7：標準でEthernet 10/25Gb 2ポート640FLR-SFP28ネットワークアダプター搭載済
＊8：DL3xx Gen10 リアシリアルポートx1増設キット (873770-B21) が必要
製品の詳細については右記Webサイトを参照してください。 https://www.hpe.com/jp/proliant
また、モデルや構成に応じた電源仕様は、HPE Power Advisorツールを利用してください。 http://www.hpe.com/jp/power-advisor
24SFF モデル 固有仕様情報
24SFF 構成(EP7401 モデル標準背面)
16 15 9 10 11 12 13 14
17 18 19 20 21 22 23 24 1 2 3 4 5 6 7 8
ベイ1 ベイ2 ベイ3
24SFF + 2SFF 構成(EP7451 モデルオプション)
25 26
24SFF + 2SFF 構成(EP7401 モデルオプション)
25 26
24SFF + 6SFF 構成(オプション)
27 28
25 26 29
30
＊：ハードドライブの番号は搭載可能な位置を示しており、
実際のハードドライブ ベイ番号とは異なります。
25～30＊ (オプション)
SATA2.5
H SATA2.5
H
2.5 SASH
2.5 SASH
2.5 SSDH
1～24＊(標準)
2.5 SATAH
2.5 SATAH SAS2.5
H SAS2.5
H
2.5 SSDH
＊OSのサポート詳細については、右記Webサイトのマトリクスを確認してください。https://www.hpe.com/info/ossupport
＊各Linuxディストリビューション使用時の構成、注意事項については、Linux構成だけの例外事項等もありますので、詳細は日本ヒューレット・パッカードの
Linuxホームページ(http://www.hpe.com/jp/linux)の左側項目内の｢ProLiant」および「ハードウェア」の項目を参照してください。
プロセッサー
◆最大2基搭載可能(標準搭載含む)
◆プロセッサーを追加する際には、同じクロック周波数、
同じコア数のプロセッサーでアップグレード
◆セカンド/サードスロット ライザーを追加する場合、または 8SFFモデルで内部NVMeスリムライン ポートを使用する場合、
2プロセッサー構成が必須になります。
◆プロセッサー オプション キットには、システム ファンが 2個付属します。
(EPYC 7551モデルおよび24SFFモデルでは使用しません。) EPYC 7251 2.1GHz 1P8C CPU KIT DL385 Gen10
881171-B21 124,000円 (税抜価格)
EPYC 7301 2.2GHz 1P16C CPU KIT DL385 Gen10 881170-B21 218,000円 (税抜価格)
8 コア 8SFF モデル
ProLiant DL385 Gen10 ラックマウント型 (2U) EPYC 7251 2.1GHz 1P8C 16GB メモリ
ホットプラグ 8SFF(2.5 型) E208i-a 500W 電源 ラック GS モデル 878714-291 632,000 円
(税抜価格)◆システム ユニットに標準添付のラックレールは、四角穴 および丸穴キャビネット対応の長さ調節可能な(61-92cm) Easy Install式のユニバーサルラック レールです。
◆ケーブル マネジメント アームは、EPYC 7251 (878714-291 / P11747-291) / 7301 (P11809-291)以外のモデルに標準添付
◆OSのインストールに必要な各種デバイス ドライバー、
ProLiant用ユーティリティ等は、x64版Windowsの場合、
iLO Management Engine内のIntelligent Provisioning (旧SmartStart)に含まれています。
iLO Management Engineについては、下記Webサイトを 参照してください。 http://www.hpe.com/jp/servers/ilo また、その他のOSの場合には、Service Pack for ProLiant に含まれています。下記Webサイトよりダウンロードの 上、ご使用ください。 http://www.hpe.com/jp/servers/spp_dl
◆ラック環境における最適化については下記の資料を参照 してください。
http://h50146.www5.hpe.com/products/servers/
proliant/whitepaper/wp019_040430/index.html
◆Green Selectモデルとは、標準構成カタログモデルにおいて、
モデル選定をシンプルにする「HPE Green Select」と称し、
推奨モデルに集約してラインアップしたモデルとなります。
＊Green Selectモデル
＊Green Selectモデル
ProLiant DL385 Gen10 ラックマウント型 (2U) EPYC 7251 2.1GHz 1P8C 16GB メモリ ホットプラグ 8SFF(2.5 型) P408i-a/2GB
500W 電源 ラック GS モデル P11747-291 695,000 円
(税抜価格)＊Green Selectモデル
ProLiant DL385 Gen10 ラックマウント型 (2U) EPYC 7251 2.1GHz 1P8C 16GB メモリ ホットプラグ 8SFF(2.5 型) P408i-a/2GB
500W 電源 x2 ラック GS モデル P05887-291 751,000 円
(税抜価格)＊Green Selectモデル
ProLiant DL385 Gen10 ラックマウント型 (2U) EPYC 7301 2.2GHz 1P16C 32GB メモリ
ホットプラグ 8SFF(2.5 型) P408i-a/2GB 500W 電源 ラック GS モデル 878718-291 893,000 円
(税抜価格)16 コア 8SFF モデル
＊Green Selectモデル
ProLiant DL385 Gen10 ラックマウント型 (2U) EPYC 7301 2.2GHz 1P16C 32GB メモリ
ホットプラグ 8SFF(2.5 型) P408i-a/2GB
800W 電源 ラック GS モデル
P11809-291 895,000 円
(税抜価格)16 コア 8SFF モデル
ProLiant DL385 Gen10 ラックマウント型 (2U) EPYC 7351 2.4GHz 1P16C 32GB メモリ
ホットプラグ 8SFF(2.5 型) P408i-a/2GB 800W 電源 ラック GS モデル P09707-291 959,000 円
(税抜価格)◆システム ユニットに標準添付のラック レールは、四角穴 および丸穴キャビネット対応の長さ調節可能な(61-92cm) Easy Install式のユニバーサル ラック レールです。
◆ケーブルマネジメントアームは、EPYC 7251 (878714-291 / P11747-291) / 7301 (P11809-291)以外のモデルに標準添付
◆OSのインストールに必要な各種デバイス ドライバー、
ProLiant用ユーティリティ等は、x64版Windowsの場合、
iLO Management Engine内のIntelligent Provisioning (旧SmartStart)に含まれています。
iLO Management Engineについては、下記Webサイトを 参照してください。 http://www.hpe.com/jp/servers/ilo また、その他のOSの場合には、Service Pack for ProLiant に含まれています。下記Webサイトよりダウンロードの 上、ご使用ください。 http://www.hpe.com/jp/servers/spp_dl
◆ラック環境における最適化については下記の資料を参照 してください。
http://h50146.www5.hpe.com/products/servers/
proliant/whitepaper/wp019_040430/index.html
◆Green Selectモデルとは、標準構成カタログモデルにおいて、
モデル選定をシンプルにする「HPE Green Select」と称し、
推奨モデルに集約してラインアップしたモデルとなります。
＊Green Selectモデル
プロセッサー
24 コア 8SFF モデル
ProLiant DL385 Gen10 ラックマウント型 (2U) EPYC 7451 2.3GHz 2P48C 64GB メモリ
ホットプラグ 8SFF(2.5 型) P408i-a/2GB 800W 電源 x2 ラック GS モデル 878722-291 2,347,000 円
(税抜価格)＊iLO Advancedライセンス バンドルモデル
＊Green Selectモデル
EPYC 7401 2.0GHz 1P24C CPU KIT DL385 Gen10 881166-B21 449,000円 (税抜価格) EPYC 7551 2.0GHz 1P32C CPU KIT DL385 Gen10
881163-B21 754,000円 (税抜価格)
◆最大2基搭載可能(標準搭載含む)
◆プロセッサーを追加する際には、同じクロック周波数、
同じコア数のプロセッサーでアップグレード
◆セカンド/サードスロットライザーを追加する場合、または 8SFFモデルで内部NVMeスリムライン ポートを使用する場合、
2プロセッサー構成が必須になります。
◆プロセッサー オプション キットには、システム ファンが 2個付属します。
(EPYC 7551モデルおよび24SFFモデルでは使用しません。) EPYC 7351 2.4GHz 1P16C CPU KIT DL385 Gen10
881169-B21 273,000円 (税抜価格)
32 コア 8SFF モデル
ProLiant DL385 Gen10 ラックマウント型 (2U) EPYC 7551 2.0GHz 1P32C 32GB メモリ
ホットプラグ 8SFF(2.5 型) P408i-a/2GB 800W 電源 ラック GS モデル P09708-291 1,476,000 円
(税抜価格)＊Green Selectモデル
24 コア 24SFF モデル
ProLiant DL385 Gen10 ラックマウント型 (2U) EPYC 7401 2.0GHz 1P24C 32GB メモリ ホットプラグ 24SFF(2.5 型) P408i-a/2GB
800W 電源 ラック GS モデル 878720-291 1,286,000 円
(税抜価格)＊Green Selectモデル
ProLiant DL385 Gen10 ラックマウント型 (2U) EPYC 7451 2.3GHz 2P48C 64GB メモリ ホットプラグ 24SFF(2.5 型) P408i-a/2GB
800W 電源 x2 ラック モデル 878724-291 2,424,000 円
(税抜価格)＊iLO Advancedライセンス バンドルモデル
メモリ
レジスタ付き DIMM (RDIMM) 、 1.2V 動作、DDR4、2666MT/s メモリ
Load Reduced DIMM (LRDIMM) 、 1.2V 動作、DDR4、2666MT/s メモリ
＊シングルランクレジスタ付きDIMM (RDIMM) ＊クアッドランクLoad Reduced DIMM (LRDIMM) 64GB 4Rx4 PC4-2666V-L Smartメモリ キット
838085-B21 417,000円 (税抜価格) 8GB 1Rx8 PC4-2666V-R Smartメモリ キット
838079-B21 64,000円 (税抜価格)
＊シングルランク レジスタ付きDIMM (RDIMM) 16GB 1Rx4 PC4-2666V-R Smartメモリ キット
838081-B21 85,000円 (税抜価格)
＊EPYC 7251モデルに1枚、EPYC 7301 / 7351 / 7401 / 7551モデルに 2枚標準搭載
＊デュアルランク レジスタ付きDIMM (RDIMM) 16GB 2Rx8 PC4-2666V-R Smartメモリキット
838089-B21 95,000円 (税抜価格)
＊8ランクLoad Reduced DIMM (LRDIMM)
＊他のLRDIMMメモリ(64GB)と混在不可
128GB 8Rx4 PC4-2666V-L Smartメモリ キット 838087-B21 1,248,000円 (税抜価格)
◆ProLiant DL385 Gen10では、プロセッサー内にメモリコントローラーを実装し、プロセッサーあたり8チャネルのメモリチャネルを持ちます。
1プロセッサー構成では16スロットのみ使用し、2プロセッサー構成では32スロットを使用して、DIMMを実装できます。
◆各メモリキットは1枚のDIMMオプションです。各メモリ チャネルには、レジスタ付きDIMM (RDIMM)、Load Reduced DIMM (LRDIMM)を 2枚まで実装できます。サイズの異なるメモリ キットは混在可能ですが、128GB LRDIMMは64GB LRDIMMと混在できません。
また、RDIMMとLRDIMMはシステム内で混在できません。
◆Data Width x4とx8のメモリ キットはシステム内で混在できません。
◆RDIMM標準搭載のサーバーでLRDIMM使用の場合、標準搭載のメモリを取り外す必要があります。
◆LRDIMM構成では最大4TB、RDIMM構成では最大2TBのメモリを構成可能です。
◆1つのプロセッサーには、少なくとも1つのDIMMを実装することが必要です。
◆各DIMMはメモリ チャネルあたり1枚構成時はシングルランク/クアッドランク/ 8ランクのDIMMは2666 MT/s、デュアルランクのDIMMは2400 MT/s、
2枚構成時は2133 MT/sで動作可能です。
ただし、これらは各DIMMとして動作可能な速度であり、プロセッサーのメモリ コントローラーの動作速度を超えることはありません。
尚、これらのメモリ動作速度はチャネル毎ではなく、システム全体のメモリチャネルで最も遅い速度になります。
◆EPYC 7301 / 7351 / 7401搭載モデルにデュアル スロット グラフィックス コントローラーを搭載する場合、
以下のいずれかのメモリ構成にする必要があります。
・サーバーに搭載するDIMMをデュアルランクのDIMMで構成
・デュアルランク以外のDIMMで構成する場合、メモリチャネルあたり2枚搭載が必要
◆最適なメモリ性能を得るには、全てのプロセッサーおよびメモリ チャネルでDIMMを均等に構成することを推奨します。
◆巻末のメモリ構成ガイドを参照してください。
◆OSにより最大メモリ容量に制限があります。
＊デュアルランクレジスタ付きDIMM (RDIMM) 64GB 2Rx4 PC4-2666V-R Smartメモリ キット
P05592-B21 395,000円 (税抜価格)
＊EPYC 7451モデルに2枚標準搭載
＊デュアルランクレジスタ付きDIMM (RDIMM) 32GB 2Rx4 PC4-2666V-R Smartメモリキット
838083-B21 185,000円 (税抜価格)
DVD ドライブ
8SFF モデル用 DVD ドライブ/ USB / Display Port
＊EPYC 7451 (878722-291)モデルに標準搭載
＊DVDドライブ用ベイ×1、フロント ビデオ用Display Port×1、 USB 2.0ポート×2を提供
＊ドライブ ベイ1 (正面より見て左側) 搭載専用
＊DL38x Gen10 2SFF(2.5型) プレミアム ドライブケージを搭載可能 詳細はハードドライブの項を参照ください。
DL385 Gen10ユニバーサルメディアベイ
882097-B21 20,000円 (税抜価格)
＊最大読み出し速度8倍速相当のDVD-ROMドライブとして、
または最大読み出し速度24倍速相当のCD-ROMドライブとして使用可能です。
9.5mm SATA DVD-ROMドライブ 726536-B21 14,000円 (税抜価格)
＊EPYC 7451 (878722-291)モデルに標準搭載
＊最大動作速度は次の通りです。
CD-R 書込24倍/CD-RW 書込16倍/CD-ROM 読出24倍/DVD-ROM 読出8倍 /DVD+R DL 書込6倍/DVD+R 書込8倍/DVD-R DL 書込6倍/DVD-R 書込8倍 /DVD-RW 書込6倍/DVD+RW 書込8倍/DVD-RAM書込5倍
＊Roxio製ライティング ソフトウェア標準添付 9.5mm SATA DVD-RWドライブ 726537-B21 18,000円 (税抜価格)
外付け USB DVD ドライブ
＊USB 2.0対応
＊ProLiantサーバーでは、最大読み出し速度8倍速相当のDVD-ROMドライブとして、
または最大読み出し速度24倍速相当のCD-ROMドライブとして使用可能です。
＊このドライブには書き込み機能がありますが、ProLiantサーバーでは、
読み出し機能のみサポートします。
＊バスパワー方式(別途電源不要)、USBケーブル付属 外付けUSB DVDドライブ 701498-B21 16,000円 (税抜価格)
◆DL385 Gen10ユニバーサルメディアベイは、8 ～ 22 SFF (NVMeドライブを含む) 構成のDL385 Gen10 8SFFモデル サーバー前面に DVDドライブ、ビデオ用Display Port、USB 2.0ポートを搭載するオプションです。
◆DL385 Gen10ユニバーサルメディアベイは、オプションのDL38x Gen10用8SFFフロント ドライブケージ(NVMeドライブ対応ドライブケージを
含む) を2基追加した場合、搭載することはできません。(NVMeドライブを含む24 ～ 30 SFF構成)
EPYC 7451 (878722-291) モデルにフロントドライブケージを2基追加する場合は、標準搭載のユニバーサルメディアベイ (内蔵DVDドライブを含む) と交換する必要があります。
◆内蔵DVDドライブオプションはいずれか1台を搭載可能です。ただし、オプションのソリッドステートM.2キットでSATAコネクターを2ポート 使用する場合は、併用できません。
◆内蔵DVDドライブ オプションを搭載できない場合、外付けUSB DVDドライブ オプションまたはiLOの仮想ドライブをご使用ください。
PCI / NVMe ライザー
◆セカンドPCIライザー、サードPCIライザーを追加することにより、PCIスロットを拡張することができます。
◆PCIスロット ライザー、NVMeライザーのいずれの場合でも、セカンド ライザー、サード ライザーを搭載する場合、
2プロセッサー構成が必須になります。
◆NVMeライザーは、システム ボードからのPCI ExpressをNVMeドライブへ渡すためのライザー オプションです。
プライマリ ライザー 標準/オプション
＊標準搭載
＊PCI Expressスロットを3スロット装備、フルハイト/フルレングスPCI Express Gen3 x8 (x8コネクター)×1、
フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×1、フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×1
＊シングル スロットのGPUモジュールまたはデュアル スロットのGPUモジュールのいずれかを1枚搭載可能
＊デュアルスロットのGPUモジュールは、フルハイト/フルレングスの2スロットを占有します。
＊SASエキスパンダーカードを搭載可能
＊ソリッドステートM.2 2280ドライブを搭載するための専用スロットは機能しません。
標準搭載プライマリPCIスロットライザー
＊プライマリまたはセカンドPCIスロットライザーとして追加可能 (最大2枚)
プライマリ ライザーとして搭載する場合、標準搭載のPCIスロット ライザーと交換する必要があります。
＊PCI Expressスロットを2スロット装備、フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×2
＊シングル スロットのGPUモジュールを2枚搭載可能、またはデュアル スロットのGPUモジュールを1枚搭載可能
＊デュアルスロットのGPUモジュールは、フルハイト/フルレングスの2スロットを占有します。
＊プライマリ ライザーとして搭載した場合、SASエキスパンダーカードを搭載可能
DL38x Gen10プライマリ＆セカンド スロットライザー
826694-B21 18,000円 (税抜価格)
＊プライマリまたはセカンドライザーとして追加可能 (最大2枚)
プライマリ ライザーとして搭載する場合、標準搭載のPCIスロット ライザーと交換する必要があります。
＊ホットプラグ対応スマートキャリアSFF (2.5インチ) SAS / SATAのHDD / SSDを2台、またはSCMドライブを4台、本体背面に搭載可能 詳細はハードドライブの項を参照ください。
＊PCI Expressスロットを1スロット装備、フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×1 GPUモジュールは搭載できません。
＊プライマリライザーとして搭載した場合、SASエキスパンダーカードを搭載可能
＊このキットには、別途高性能ファン(6個) キット(867810-B21) が必要です。
DL38x Gen10 2SFF (2.5型) 付 ライザー キット 826688-B21 42,000円 (税抜価格)
＊プライマリまたはセカンドPCIスロットライザーとして追加可能 (最大2枚)
プライマリ ライザーとして搭載する場合、標準搭載のPCIスロット ライザーと交換する必要があります。
＊PCI Expressスロットを2スロット装備、フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×1、 フルハイト/ハーフレングスPCI Express Gen3 x16 (x16コネクター)×1
＊シングルスロットのGPUモジュールを1枚搭載可能、またはデュアル スロットのGPUモジュールを1枚搭載可能
＊プライマリライザーとして搭載した場合、SASエキスパンダーカードを搭載可能 Gen10プライマリ＆セカンド スロット ライザー (GPU)
826704-B21 19,000円 (税抜価格)
◆セカンドPCIライザー、サードPCIライザーを追加することにより、PCIスロットを拡張することができます。
◆PCIスロット ライザー、NVMeライザーのいずれの場合でも、セカンド ライザー、サード ライザーを搭載する場合、
2プロセッサー構成が必須になります。
◆NVMeライザーは、システム ボードからのPCI ExpressをNVMeドライブへ渡すためのライザー オプションです。
セカンド ライザー オプション
＊EPYC 7451モデルに標準搭載
＊セカンドPCIスロット ライザーとして1枚追加可能
＊PCI Expressスロットを3スロット増設可能、フルハイト/フルレングスPCI Express Gen3 x8 (x8コネクター)×1、
フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×1、フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×1
＊シングル スロットのGPUモジュールまたはデュアル スロットのGPUモジュールのいずれかを1枚搭載可能
＊デュアルスロットのGPUモジュールは、フルハイト/フルレングスの2スロットを占有します。
Gen10セカンド スロット ライザー 870548-B21 22,000円 (税抜価格)
＊プライマリまたはセカンドPCIスロット ライザーとして追加可能 (最大2枚)
＊オプション追加により、PCI Expressスロットを2スロット増設可能、フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×2
＊シングル スロットのGPUモジュールを2枚搭載可能、またはデュアル スロットのGPUモジュールを1枚搭載可能
＊デュアル スロットのGPUモジュールは、フルハイト/フルレングスの2スロットを占有します。
DL38x Gen10プライマリ＆セカンドスロットライザー
826694-B21 18,000円 (税抜価格)
＊プライマリまたはセカンドPCIスロット ライザーとして追加可能 (最大2枚)
＊PCI Expressスロットを2スロット増設可能、フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×1、 フルハイト/ハーフレングスPCI Express Gen3 x16 (x16コネクター)×1
＊シングル スロットのGPUモジュールまたはデュアル スロットのGPUモジュールのいずれかを1枚搭載可能 Gen10プライマリ＆セカンド スロットライザー (GPU)
826704-B21 19,000円 (税抜価格)
＊プライマリまたはセカンド ライザーとして追加可能 (最大2枚)
＊ホットプラグ対応スマートキャリアSFF (2.5インチ) SAS / SATAのHDD / SSDを2台、またはSCMドライブを4台、本体背面に搭載可能 詳細はハードドライブの項を参照ください。
＊PCI Expressスロットを1スロット装備、フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×1 GPUモジュールは搭載できません。
＊プライマリライザーとして搭載した場合、SASエキスパンダーカードを搭載可能
＊セカンド ライザーとして搭載した場合、サード ライザーとの併用はできません。
＊このキットには、別途高性能ファン(6個) キット(867810-B21) が必要です。
DL38x Gen10 2SFF (2.5型) 付 ライザー キット 826688-B21 42,000円 (税抜価格)
＊セカンド ライザーとして1枚追加可能
＊PCIスロット無
＊NVMeスリムラインポート×4、NVMeドライブを8台接続可能
＊ドライブ ベイ2にDL38x Gen10 8xNVMe Expressベイ キット (826689-B21) が必要
＊ドライブ ベイ2搭載の8xNVMe Expressベイキット接続用Slim SASケーブル標準添付 DL38x Gen10セカンドNVMe x4ライザー
873732-B21 55,000円 (税抜価格)
2.5 NVMe
NVMeドライブ
◆セカンドPCIライザー、サードPCIライザーを追加することにより、PCIスロットを拡張することができます。
◆PCIスロット ライザー、NVMeライザーのいずれの場合でも、セカンド ライザー、サード ライザーを搭載する場合、
2プロセッサー構成が必須になります。
◆NVMeライザーは、システム ボードからのPCI ExpressをNVMeドライブへ渡すためのライザー オプションです。
◆サードライザーは、2SFF (2.5型) プレミアムドライブケージ/セカンドライザーとして搭載した2SFF (2.5型) 付 ライザー キットとの 併用はできません。
サード ライザーオプション
＊サードPCIライザーとして1枚追加可能
＊PCI Expressスロットを2スロット増設可能、フルハイト/フルレングスPCI Express Gen3 x8 (x8コネクター)×1、 フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×1
DL38x Gen10サード スロット ライザー (x8) 875780-B21 22,000円 (税抜価格)
＊サードPCIライザーとして1枚追加可能
＊PCI Expressスロットを1スロット増設可能、フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×1
＊シングル スロットのGPUモジュールまたはデュアル スロットのGPUモジュールの いずれかを1枚搭載可能
DL38x Gen10サードスロット ライザー (x16) 826700-B21 21,000円 (税抜価格)
＊サード ライザーとして1枚追加可能
＊PCIスロット無
＊NVMeスリムラインポートx2、NVMeドライブを最大4台接続可能
＊ドライブベイ1 (正面より見て左側) にNVMeドライブ対応ドライブケージが必要
＊ドライブ ベイ1にDL38x Gen10 8xNVMe Expressベイ キット (826689-B21) を搭載した場合最大4台、システムボード上の NVMeスリムラインポートx2を加えると最大8台のNVMeドライブを接続可能
＊ドライブ ベイ1にDL38x Gen10 2SFFプレミアム ドライブケージ (DL38x Gen10ユニバーサル メディア ベイが必要) 、 またはDL38x Gen10 8SFFプレミアムドライブケージ (826690-B21)を搭載した場合、最大2台NVMeドライブを接続可能
＊ドライブベイ1搭載のNVMeドライブ対応ドライブケージ接続用Slim SASケーブル×2標準添付 DL38x Gen10サードNVMe x2ライザー
867808-B21 36,000円 (税抜価格)
2.5 NVMe
NVMeドライブ
GPU モジュール
標準搭載プライマリPCIスロットライザー、
オプションのセカンドスロット ライザー / サードスロット ライザー
＊GPUモジュールにはPCI Express x16スロットが必要です。
＊スロット ライザーの詳細については、
前項のPCIライザーオプション項を参照
＊オプションのGPUモジュールについては、
次頁の表を参照
NVIDIA Tesla T4 16GBモジュール
T4 の場合
AMD Radeon Pro WX7100 GPUモジュール
＊Radeon Pro WX7100を搭載するDL385 Gen10に1つ必要
＊WX7100は最大5枚のカードをサポート GPU 6Px6P Y電源ケーブルキット
874212-B21 12,000円 (税抜価格)
＊オプションのGPUモジュールについては、
次頁の表を参照
T4 を除く GPU モジュールの場合
＊Tesla M10を搭載するDL385 Gen10に1つ必要
＊M10は最大2枚のカードをサポート
＊オプションのGPUモジュールについては、
2頁先の表を参照 DL38x Gen10 GPU 8P電源ケーブルキット
871828-B21 5,000円 (税抜価格) NVIDIA Tesla M10 Quad GPUモジュール
＊Tesla P40、Tesla V100を搭載するDL385 Gen10に1つ必要
＊P40 / V100は最大3枚のカードをサポート
＊オプションのGPUモジュールについては、
2頁先の表を参照
NVIDIA Tesla P40 24GBモジュール NVIDIA Tesla V100 PCIE 16GB / 32GBモジュール DL38x Gen10 GPU 8P Keyed電源ケーブルキット
871829-B21 12,000円 (税抜価格)
＊Radeon Instinct MI25を搭載するDL385 Gen10に1つ必要
＊Radeon Instinct MI25は最大3枚のカードをサポート
AMD Radeon Instinct MI25アクセラレータ DL38x Gen10 8x6Pケーブルキット
871830-B21 12,000円 (税抜価格)
＊オプションのGPUモジュールについては、
2頁先の表を参照
NVIDIA Tesla V100 FHHL 16GBモジュール AMD Radeon Pro V340アクセラレータ
＊Tesla V100 FHHLまたはRadeon Pro V340を搭載するDL385 Gen10に1つ必要
＊V100 FHHLは最大5枚、V340は最大2枚のカードをサポート DL38x Gen10 2x8Pケーブルキット
P03849-B21 13,000円 (税抜価格)
＊オプションのGPUモジュールについては、
次頁以降の表を参照
