‑ マイク . ,プ l )ルの爆速に及ぼす密閉･薬径効果一

(1)

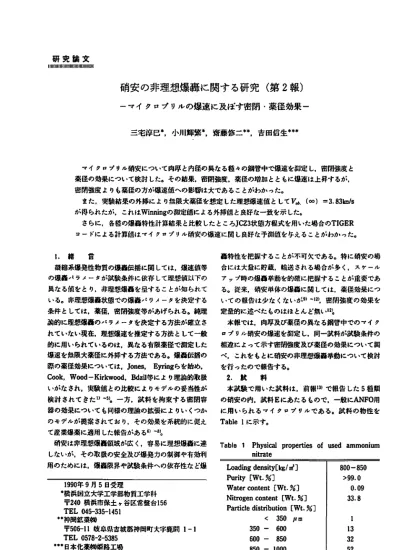

研究論文

硝安の非理想爆轟に関する研究 ( 第

2

報)

‑ マイク . ,プ l )ルの爆速に及ぼす密閉･薬径効果一

三宅浮巳' ,小川坪繋書 ,斎藤修二糊.青田信生' + +

1 7 r イタF 'プl Jル硝安について肉厚と内径の異なる唖々の銅管中で爆速を湘足し.帝閉強度と薬径の効果について検討した｡その括果.密閉強度.薬経の増加とともに燥速は上昇するが.

密閉強度よりも燕径の方が壌速値への影響は大であることがわかった｡

また.実簸結果の外挿により無限大桑径を想定した理想爆速値として

1㌔.(C.a)=3.83h/S

が得られたが.これ

llWinning

の脚走値による外挿値と良好な一致を示した｡

さらに.各櫛の壌鶴特性計井冶菜と比較したところ

JC

Z

3

状態方程式を用いた場合の

TIGER

コードによる計井値はマイクt 2プ l )ル硝安の爆速に関し良好な予測値を与えることがわかった｡

I.

# ?

蒋梼系爆発性物質の嬢轟伝播に関しては.爆速債等の爆轟J tラノータが釈放条件に依存して理想値以下の典なる値をとり,非理想壌轟を塁することが知られている｡非理想爆轟状態での爆轟J iラ}一夕を決定する条件としては.非径.密閉強度等があげられる｡純理論的に理想壌轟のJ ミラJ‑タを決定する方法が確立されていない現在,理想爆速を推定する方法として一般的に用いられているのは.異なる有限薬径で測定した爆速を無限大熊住に外挿する方法である｡爆再伝播の際の薬径効果については

.Jon

e s , Ey r ingちな始め,

Cook.Wood‑Kirkwood,Bd方

i

l

等により理論的取救いがなされ央故値との此掛こよりモデルの妥当性が検肘されてきたl )‑S ) .一方,拭料を拘束する密閉容津の効果についても同様の理論の拡輩によりいくつかのモデルが捷奏されており.その効果を系統的に促えて産業爆非に適用した報告がある 6 )‑ 8 ) .

柄安は非理想壌轟額域が広く.容易に理想爆轟に達しないが.その取扱の安全及び爆発力の制御や有効利用のためには.爆轟限界や就験条件への依存性など爆

1 9 9

0年

9月 5日受理

● 横浜国立大学工学部物質工学科

〒

240

横浜市保土ヶ谷区常盤台

156 TEL045‑

3 3

5‑1451

日神岡鉱業㈱

〒

506‑1

1岐各県書城郡神岡町大字鹿間

1‑1 TEL0578‑2‑5385

' ' ●日本化薬㈱姫路工場

〒

679‑21

姫路市皇京町包

有3903‑39 TEL0792‑64‑ユool

轟特性を把握することが不可欠である｡特に璃安の場合には大丑に貯乱輸送される場合が多く,スケールアップ時の爆轟挙動を的確に把握することが盛費{･ある｡従来,硝安碑体の爆かこ関しては.薬圧効果についての報告は少なくないが

9)‑12

1 .密閉強度の効果を定丑的に述べたものはほとんど無い1 2 ) .

寿報では,肉揮及び薬理の典なる銅管中でのマイク F ,プ 1 )ル硝安の爆速を脚定し,同一飲料が就験条件の相違によって示す申開強度及び燕径の効果について粥べ, これをもとに硝安の非理想爆曲率勅について検肘を行ったので報告する｡

2.

K 料

本試験で用いた拭料は,前報 1 3 1で報告した

5

租税の硝安の内.試料

E

にあたるもので.一般に

ANFO

^用

に用いられる†イクt 'プ l )ルである｡拭科の物性を

Table

lに示す｡

Table 1 PhysicalpropertiesoL used ammonium

n

itrate

Loadingdensitylk

s

/

A]

P

twity〔wt.%]

Watercontent[wt.%]

NitrogencontentlWt.%]

P地 IedistribudonlWt.%]

<

350FLn 350‑ 600 600‑ 850 850‑ 1000

> 1000

1

3222135

13361

莱火莱エ

(2)

二

室

≦ ≡ FJ'g.1 Experimentalset‑upoEsteeltubetest 3.

就敷方法

試験方法を

Fig.

1に示す｡一端を厚さ

5

血のポリカーポネ‑ ト樹脂板で密閉した鉄管中に試料を装填し.

その上に起爆薬である水中発破用

GX‑

1ダイナマイト (こい 'ゲル

55%

.装填比重 :

1600k

g

l

n f,爆速 :

7.

Ohm/

S

)

を銅管の断面全体に薬長

50

E E dにわたり装填する｡

鉄管

IIJISG3445

で定める

STKM13A

相当のシ‑ムレス炭素鋼銅管で,内径は

50‑300

E E D,肉厚は

5‑30m

の中から選択し,管長はいずれも

1000

皿である｡

起爆薬として用いた

GX‑

1は起爆感度が充分に高いので

6

号電気雷管 1本で起爆したが,薬径が

200皿

以上の場合には試料硝安への平面爆轟波の入射を期待して.専爆線

7

本を用いた†ルチポイント起爆法を採用した｡マルチポイント起爆の際の導爆線はおよそ

EC

の方法に準拠しており川 .断面の中心と,中心から半径の2 / 3の円周上に中心との角度が各々

600

となるように

6

点選択して木枠に孔をあけ,導爆線を

GX‑

1

の中に

10

m挿入した後.ェポキシ樹脂で固定した｡

爆速は,起爆源とは反対跡

こ50

E E D 間隔で鉄管に垂直に挿入した

4

点の光フアイJi一により抑走した｡光 7 ,イJ1‑ ( 三菱レイヨン製エスカ

SH‑400

1 )からの爆発光を光屯変換用シ1 )コソフォトダイオード ( 浜松ホトニクス

襲Sl190)

を組み込んだパルス発生回路を介して t .ラ l /･ }羊 ‑ / トレコーダ〔菊水電子工業製

COM‑7061A)

に導き,爆発光の到達時間差とファイメ‑設置同距離から爆速を井出したL S ) .

4.

拭敬着果及び考察

試掛王.鉄管の内径を一定

(100EEdn)

とし,肉厚を増加させることにより密閉頚鹿の効果を見る一連の試

敦と ^{.肉厚を一定}

⁽¹⁰^zⁿ⁾

として薬径の効果を見る試鼓の

2

通りに大別して行なった｡

試験結果の一覧を

Table2

に示す｡前報同様,爆速脚定借を V d.

,JCZ3

状態万巻式を用いた場合の

TIGER

コードによる計井値を

V

d

.

で表わし,両者の

比である無次元爆速 ( 1

r

o b .IV 血. )を爆曲の非理想性を表わす指標とした｡表中,装填比重,爆速測定値及び計井値は各々

10J

d d f

,0.05kn

/ S,0. 01 h/ S 単位で表示した｡

Fig.2

に,試負結果を示す｡横軸は各々鉄管の肉厚

(a)

及び薬径

(b)

,縦軸は燦速実測値である｡先ず密閉強度の効果については,内層の増加に伴い爆速値の上昇が見られるが

,15

mを越えたあたりから爆速の上昇は軽やかになり ,3. 3 0h/ S 前後に収束している｡これは,鉄管の肉厚がある程度以上になると密閉強度は充分大きくなり,管壁の変形や破壊に伴って投入する兼帯波は反応帯に好守を及ぼさなくなり.従って爆速個は燕径のみに依存し,その薬径における収束値を示すようになるためであるl ) .適にいえくま,密閉強度の効果には限界があり,ある程度薬径が大きくなれば爆速に及ぼす密閉効果は見られなくなり.密閉強度は薬径に比べ俺達への影響がなくなると考えられる｡このことは.無限大肉厚即ち発破作業における穿孔径の設計や爆薬の選択に重要な知見であると考えられる｡但しここで,鉄管の音速は硝安の爆速よりも早く.ブースターの起爆により生じた衝撃波が硝安の爆轟鼓よりも先に鉄管中を伝播することによる鉄管の力学的特性に及ぼす影響と,それに基づく爆轟波の伝播への影響については,錦塑性破壊力学に基づく解釈が必要である｡

一方,薬径効果について札

Fig.2(b)

に見られるように.薬径の増加とともに俺達の上昇がみられ今回の試鼓条件での最大薬径

299

t E nでは

3.70b

J

s

が得られた｡これは無次元爆速で表わせば

0.95

となり,最大肉厚時の

0.85

を上回っている｡また,薬径が

200

1 町以上においてもわずかではあるが燥速の上昇がみられ, さらに薬径を大きくすることにより,より高い爆速が得られると推定される｡

Fig.3.4

に,肉厚の遵数及び薬径の遭数に対して

プt 'ットした無次元爆速を示す｡両者がいずれも燥速

と直線関係にあると仮定すると,それらの的係は

K6gy6Kayaku,Voll52.No.5,1991 ‑337

‑

(3)

Table 2 Detonadonvel∝itesofmicro‑prilIAN

也

V■HH

1iV

也V

I.D. 0.D. Wau Tube Bcoster Loading V 血 .

t

hickness tength ' ^de^nsⁱ^t^y

^'

(也 ) (皿 ) ((a) (也) (g) (kS/nt)

( h/

S)

329277670000

84‑̀A︼AT89993333

858070拡2222

00008182幻幻

剛剛600帥

100 110 5

AT37700

489933

009922 2.d79055LL'77777770000000

4一14888899999993333333

8590t08000伽002232333

00000008383幻8484848

00000000oo00006666666

爪V0000000000O∧U0000000011IIl‑l 22229188811.078000000

朗88919‑949333333

000000222212333333

0000008t8t8282お出

榊oooooooo006666丘V6

000000000000oo00001l■l一■.●■■‑1 83828286別8000∧V00

8185舶舶94033333一｢

51J'050LL)1I2332333333

7907908‑0810脚8

600600剛600帥6

帥伽Mooo㈹㈹1111I●l▲ 385Lh88880000

8585朗883333

00002■4‑333333

nV00000l18888

伽0000006666

00oooOoO0000 8139566一hV∧V000

18880U8893333

0LL'LL'LL'23432222

90̲0川47888

00005555111■ll 72747970757570000000

44.▲︼888899999993333333

5000nUlnV08918爪U002232333

0000000838383朗朗糾糾

600600600剛600帥伽

ooomooooooooo柳川1111Il一l 潤.800

9933

LL.)02433

002288

1000 1350

工業火薬

(4)

99 219 8888 1222 0000

00000000A︼一｢.d｢▲12222

000000000000 680288990000

811189993333

550′lU34563333

0爪V0555666333

000nU0nU000 000999000

558888333

550.4一一15333

299 319 別封朗a; oom脚00

ooooooooo㈹ 112599990000

99993333

5555伽73333

000022228888

'GX‑1Dynamitewa

su

釈dtoinitiateAN

'm eoTeticauypredictedyalt)ecakuhtedbytheTIGERcodewiththeJCZ3巴OS

︻

切ヽ

t)]]

&一

!3

O

t

g

tJO!)mO]q

CAlculatedvAlu○byT

Ⅰ

GER‑J

C 詔

r

r8‑ ‑ 8‑ → ‑

(A)

llt︹的ヽ

Lr己 R)

!oO

tO>

tJ0!Tdt

Z O 一

q ^C^al^c^t^L^ht^{d y}^Bl^t⁾^ebyT

Ⅰ C

EZt

i

J

C Z 3

. 冒

/9

‑

‑ 8 小一

( b )

l l l

0 10 20 30 40 0 100 200 30

0 400 Vallthichess 【En]

C

hwBcdi姐

Otbrlm】

Fig.2 DetonationvelocityoEmicro‑prillANasafunctioT10f(a)wallthich鰯 (chargediaJneteriS 100EEP) aJld(b)chargediameter(Wallthicknessisl

Ot E D).

TtLedottedlineindicatesthetheoreticallypr

edicated valuebytheTIGERcodewiththeJ

CZ3EOS.

Y, &

.WPL‑0.8

6 4‑

0･869(I/Ih

) (I) (相関係数

T=0.847)

1 ㌔ノY

dI0.971‑9.72(lJR)

(2) (相飼係故

′‑0.969) 但し,Ih:鉄管の内厚 (昆),R:試

料の兼任 (tE) とIrり.無限大肉厚及び無限大薬径

を想定した場合の無次元爆速は各々0.86.0.97と何ら

れる｡この場合, 上述したように肉厚と爆速の関係は

ある一定個以上では成立しないの{･無限大内厚の計井

債はあまり意味が無い｡実軌こ突放で用いた駄科の平均

的な裳頓比並IC ある830kg/FtのときのTIGERコード(

JCZ3状態式使用)による計井値 :3.94hJBを考慮

すると.実故値から求めた無限大爆速偽として

Y. 4 . ( 斡)

=3･83h/

Sが縛られた｡蕪怪即ち非丘の相加に伴い

爆

轟特

性が変化し.爆速

の上昇がみられるということから.爆発時の威力は小規模試験からのJP純なスケールアッ

プによる予脚を上回り,条件次第{･11理想蛾轟に連す

る可能性が示唆された｡また逆に,(I).(2)式より.任

意の暢達を持るための稚条件の決定が可位とlz:り.

爆発力の制御や有効利用を回る場合の基確データが拘

られたといえる｡

硝安単体の爆速の重任効果に関す

る研究としてll Paterson,Cbok.Winningの報告があるが

,)〜ll

)

.

彼

らのデータから無限大熊径での蛾速を

井出すると各々, 2.37h/S.3.18b/S.3.94h/8と柑られ

る16).前二者は低すぎるように思われるが.装填比

兎が820也相前後のプリル硝安について行なったWin

nirLgの値は TIGERコードによる値及び本釈放

による債と良好な

‑丑を示している｡札無限大薬怪

へ爆速を外挿して理想爆速とする場合の直線関係につい

てlt妖故条件によって必ずしも適切ICないという報告も

あるがLT),秦実験の場合,封定訳益帝を考慮すれ

ば容盈されるもの K6gy8 Kayaku.Vol･52.No･5‑199

(5)

1.0

1 ‑ l ー

>So.5

＼

TS

>･

0

‑ 増 ̲昌o

l l

0 0.05 0.1 0.15 0.2

0.25

1/Wallthickness ll

u‑1] Fig.3 EfLectofvariationofthewallthicknessof

t he detonation velocity ofmicro‑Frill

AN.

(chargediaJneteris100^dⁿ

)

考えて処理を

行った｡

繁者らはさきに,前報で示した試料 D ( AN FO用プ I )′ L)について本報と同様の一題の銅管試負

を行なっているが

lZ

l

.

その結果によると.密閉強度,

薬径効果ともに本報と同様の餌向を示しているが,無

限大内厚における収束噸速値として

3.OhJs

を得ている

｡また.

内径

50

E Z Z ) では不煤

,100

皿では

2.60h/

Sであるのに, 内径

300

n では

3.95h/

Sを得ており,薬径効

果が著しい｡このように.硝安の非理想爆曲挙動はそ

の試料の形状や粒径.表面状態等の物理的田子にも大

きく左右され一般化することは容易でない｡起爆,

伝爆機構の解明のためには物理的及び化学的因子につ

いて,特に反応市内部に関する圧力,温度分布等の詳

細な検討が必要で

あろう｡

叔後に,前報で示した他の爆轟特性値計算結果と比較してみると.

DETONATE

<V

co,(D3)<T

IGER (JCZ3)<ⅩHT<TIGER(JIKW)

のように

なった｡

特に

TIGER(JCZ3)

による値は本実験から得られる理想爆速値と近い値を示し,マイクpプリル

硝安に関して良好な予測値を与えることがわかった｡

爆薬の壌轟特性値計井や爆轟波伝播挙動のシミIL ,‑シ

き. /に紘.用いる状態方程式中の各唖定数.未反応

状態でのサゴニオや反応速度定数等が不可欠であるが

.従来の計井では

PETNやRDX

といった高性能爆薬

の爆速乗謝位に適合するように定款が定められている

ため,硝安のような非理想爆轟挙動の計井には必ずし

も適当ではなかった｡またそれらの定数は璃安の場合

にはいずれも充分に得られておらず.定丑的な把握を

困難にしている｡故に襲負債から求めた壌轟バラ}‑

タを利用して計井に必葬な定数の決定を行うことがで

きれば, より倍額性の高い計昇が可能になると思

5.

括甘われる｡

1.0

【l

■ . . . .

■

⊥;

㌔0.5

＼

..

亡

_O^l

>･

0 一 l

ら 8 ‑ ㌔

l l

0 0.01 0.02 0.03 0

.04 0.05 1/Ra

ditLS 【皿ー1】 FJrg.4 EfLectofyariationoEthecharge

diameteron thedetonationvelodtyofmicr

o‑FrillAN.

(cbrgediamete

rislOtEn)

硝安の非理想爆曲餌域におけ

る爆碑特性評価として, 内原及び薬経の界なる唖々の

銅管中で起爆した†イク F 2プ l )ル硝安の爆速を耐定

し.以下の群項を持た｡

[1

]爆速の増加については密閉亀鑑よりも薬径の方が効果的である｡

[2]

鉄管の肉厚の増加に伴

い爆速は上昇するが,一定値を越えるともはや燦速

は上昇せず' 内径

100 m

の鉄管{･は

3.30

h

/ S前後に収束した｡

【3

〕薬径の増加に伴い爆速は上

昇し.内径

299

亡山こおいて最高

3.

70kn

/ Sを得た｡

[4]

実験値の外挿により.

無限大燕径での爆速として

3.83h

/ Sを得た｡これは

W

inming

の報告による値の外挿値

3.94kn

/

Sと良好な一致を得た｡

[5]JCZ3

状恐式を用いた

TI

GER

コード計井値はマイクF ]7'l )ル硝安の爆速に閑し良好な予

測値を与えた｡

周知のように硝安の爆轟特

性はその物性に大きく依存するため.ここで示した債

は今回用いた拭料についてのみ言えることである｡また

.硝安に限らず' .推進薬や他の爆発危険性物賓の爆

心特性評価のための方法としては本報のような系統

的な紬を契施し,その結果をもとに保安対熊や取扱方

法,政見尋について換肘する必要があ

ると考える｡

謝本研究の‑執土 ( 辞財)火薬

工業技術奨励金及び文部省科学研究費補助金の助成に

より行ないました｡ここに記して謝意を来します｡

文献

1

) H.Jones:PrK.Roy.Soc.,Vo1.189A

.

p415(1947) 2) 冗.Erring.氏.E.Powell.G.H.DuLfey

aJldR.B.

Pa

r h :

Chem.Rev.,Vol.45,p69(1949)

(6)

3) M,A.Cook:ThescienceoEhigh ex･ 11)C.

H.

Winning;FireTechnology.Vo1.1.p23 p]osives.Reihold(1958)

4) W.W.WoodandJ.G.Kirkwod:I.Chem.

Phys.,Vol.22,p1920(1954)

5) J.a.B

d2 ' l

t

:

J.FluidMech..VoI.108.p195(1981) 6) S.氏.BrinkJeyaJ)dW.E.Cordon:Proc.31thInt.

Cong.oHnd.Chem..p231.Liege(1958) 7)

L

J.KirbyaJIdG.A.Leiper:P∫∝.8thSym p.on

DetonatiorL,P176.AIbuquerque(1985)

8)

松あま串,森谷明軌米E E I E Z l 昭 :工業火薬協会誌,

Vol.46

.

p312(

1

9

85)

9) S.PatersonandI.M.Dayidson:Nature,Vo

l .

195.No.

4 8 3

8.p277(1962)

10)M.A.Cook.E.a.MayfieldaJldW.S.Partridge:

J.Phys.Chem..Vol.59

.

p675(1955)

(1965)

12)A.Miyake,A.C.yamderSteenand

H.H.

Koddc :Propellants.Explosives.Pyrotechnics,Vol.15. p58(1990)

13)

三宅淳巳,小川坤繋

.A.C.yaJlderSteen

, H,H.

Kdde:

工業火薬

,Vol.52.p285(1991

)

14)CommisionDirectiveof8D∝ember1986(87/94 EEC).OfGciaIJournaloEEuropeanCom･

m

m i

ti

e

s.NoL38(1987)

15)

吉田信生.木村歩,空知公二.西田佑 :工業火薬

,Vo1.

4

8,p211(1987)

16)

三宅淳巳 :工某火

萌,Vol.52.p131(1991) 17)A.W.

C

h pbell:PTt)Pelhnts.E叩losiy

e s .

Py r

oteclmics,Vol

.

9,p183(1984)

Kagyb Kay8k

L

J.Vo1.52.No,5.1991 ‑341‑

(7)

Non‑1dealDetonationPropertiesofAmmonium Nitrate(Ⅱ)

‑ lnfluenceofconfinement/diametereffect onDetonationvelocityofmicro‑prillAN‑

AtstmiMEYjuCE',TerushigeOGAWA●

ShuJ'iSAITOH桝,NobuoYOSHmAH'

InordertoobtainabetterunderstaAdingofthenon‑idealdetonationbehaviourofam･

monium nitrate(AN),thedetonationvelocitiesofmicro‑prillANweremeasuredinsteel tub^es

w i

th diLferentwallthicknessesaLndinnerdiaJneterS.

Itwasfound

t hat

thetubediameterhasamudhh^rg^erinfluenceonthedetorLationveloci‑ t

yt h

antheco血 ement.TheextrapolateddetonationvelocitytotheinLhitediameter (3.83kzJs)showsagoodagr改ment

w i t h t h

atoEWinning'sdata(3.94kzBIs).aJlditalso coincⁱd^es

w i t h

thecalculateddetonadonvel∝itypredictedbytheTIGERcode

w i t

hthe JCZ3equationoEstate.

(●DepartmentoESafetyEt)gineering,YokohamaNational University.

156,Tokiwadai.Hodogaya‑kn,Yokohama240,Japan

HMiningDivision.KamiokaMining皮SmeltiJ)gCo.Ltd.,1‑1,Oam Shikama,Ⅹamioka‑Cho,Yoshiki‑gun,Gifu 506‑11,Japan

H'HimeJ‑iFactory,NipponKayakuCo.Ltd.

3903‑39.Toyotomi.Himeji,Hyougo67

9

‑21,Japan)

‑SARI 工桑火薬

‑ マ イ ク . ,プ l )ル の 爆 速 に 及 ぼ す 密 閉 ･薬 径 効 果 一

研 究 論 文

硝安の非理想爆轟に関す る研究 ( 第

報)

‑ マ イ ク . ,プ l )ル の 爆 速 に 及 ぼ す 密 閉 ･薬 径 効 果 一

三宅浮巳' ,小川坪繋書 ,斎藤修二糊.青田信生' + +

1 7 r イタF 'プl Jル硝安について肉厚 と内径の異なる唖 々の銅管中で爆速を湘足 し.帝閉強度 と 薬径の効果について検討 した｡その括果.密閉強度.薬経の増加 とともに燥速は上昇するが.

密閉強度 よりも燕径の方が壌速値への影響は大であることがわかった｡

また.実簸結果の外挿により無限大桑径を想定 した理想爆速値 として

が得られたが.これ

の脚走値による外挿値 と良好な一致を示 した｡

さらに.各櫛の壌鶴特性計井冶菜 と比較 した ところ

Z

状態方程式を用いた場合の

コー ドによる計井値はマイ クt 2プ l )ル硝安の爆速に関 し良好な予測値を与えることがわか った｡

# ?

e s , Ey r ingちな始め,

i

柄安は非理想壌轟額域が広 く.容易に理想爆轟に達 しないが.その取扱の安全及び爆発力の制御や有効利 用のためには.爆轟限界や就験条件への依存性など爆

1 9 9

9月 5日受理

● 横浜国立大学工学部物質工学科

〒

横浜市保土 ヶ谷区常盤台

3 3

日神岡鉱業㈱

〒

1岐各県書城郡神岡町大字鹿間

' ' ●日本化薬㈱姫路工場

〒

姫路市皇京町包

1 .密閉強度の効果を 定丑的に述べたものはほとんど無い1 2 ) .

K 料

本試験で用いた拭料は,前 報 1 3 1で報告 した

租税 の硝安の内.試料

にあたるもので.一般に

用

に用 いられ る†イ クt 'プ l )ルであ る｡拭科の物性を

lに示す｡

n

s

A]

P

<

1

莱 火 莱 エ

室

就敷方法

試験方法を

1に示す｡一端を厚 さ

血のポ リ カーポネ‑ ト樹脂板で密閉 した鉄管中に試料を装填 し.

その上に起爆薬である水中発破用

1ダイナマイ ト (こ い 'ゲル

.装填比重 :

g

n f,爆速 :

S

を銅管の断面全体に薬長

E E dにわた り装填する｡

鉄管

で定める

相当のシ‑ムレ ス炭素鋼銅管で,内径は

E E D,肉厚は

の中か ら選択 し,管長はいずれ も

皿である｡

起爆薬 として用いた

1は起爆感度が充分に高 いので

号電気雷管 1本で起爆 したが,薬径が

以上の場合には試料硝安への平面爆轟波の入射を期待 して.専爆線

本を用いた†ルチポイン ト起爆法を採 用 した｡ マルチポイ ン ト起爆の際 の導爆線はお よそ

の方法に準拠 してお り 川 .断面の中心 と,中心か ら半径の2 / 3の円周上に中心 との角度が各々

となる ように

点選択 して木枠に孔をあけ,導爆線を

の中に

m挿入 した後.ェポキシ樹脂で固定 した｡

爆速は,起爆源とは反対跡

E E D 間隔で鉄管に垂直 に挿入 した

点の光 フアイJi一によ り抑走 した｡光 7 ,イJ1‑ ( 三菱 レイヨン製エスカ

1 )か らの 爆発光を光屯変換用 シ1 )コソフォトダイオー ド ( 浜松 ホ トニクス

を組み込んだパルス発生回路を 介 して t .ラ l /･ }羊 ‑ / トレコーダ 〔 菊水電子工業製

‑ マイク . ,プ l )ルの爆速に及ぼす密閉･薬径効果一

研究論文

硝安の非理想爆轟に関する研究 ( 第

‑ マイク . ,プ l )ルの爆速に及ぼす密閉･薬径効果一

1 7 r イタF 'プl Jル硝安について肉厚と内径の異なる唖々の銅管中で爆速を湘足し.帝閉強度と薬径の効果について検討した｡その括果.密閉強度.薬経の増加とともに燥速は上昇するが.

密閉強度よりも燕径の方が壌速値への影響は大であることがわかった｡

また.実簸結果の外挿により無限大桑径を想定した理想爆速値として

の脚走値による外挿値と良好な一致を示した｡

さらに.各櫛の壌鶴特性計井冶菜と比較したところ

コードによる計井値はマイクt 2プ l )ル硝安の爆速に関し良好な予測値を与えることがわかった｡

柄安は非理想壌轟額域が広く.容易に理想爆轟に達しないが.その取扱の安全及び爆発力の制御や有効利用のためには.爆轟限界や就験条件への依存性など爆

横浜市保土ヶ谷区常盤台

1 .密閉強度の効果を定丑的に述べたものはほとんど無い1 2 ) .

本試験で用いた拭料は,前報 1 3 1で報告した

租税の硝安の内.試料

^用

に用いられる†イクt 'プ l )ルである｡拭科の物性を

莱火莱エ

1に示す｡一端を厚さ

血のポリカーポネ‑ ト樹脂板で密閉した鉄管中に試料を装填し.

1ダイナマイト (こい 'ゲル

E E dにわたり装填する｡

相当のシ‑ムレス炭素鋼銅管で,内径は

の中から選択し,管長はいずれも

起爆薬として用いた

1は起爆感度が充分に高いので

号電気雷管 1本で起爆したが,薬径が

以上の場合には試料硝安への平面爆轟波の入射を期待して.専爆線

本を用いた†ルチポイント起爆法を採用した｡マルチポイント起爆の際の導爆線はおよそ

の方法に準拠しており川 .断面の中心と,中心から半径の2 / 3の円周上に中心との角度が各々

となるように

点選択して木枠に孔をあけ,導爆線を

m挿入した後.ェポキシ樹脂で固定した｡

E E D 間隔で鉄管に垂直に挿入した

点の光フアイJi一により抑走した｡光 7 ,イJ1‑ ( 三菱レイヨン製エスカ

1 )からの爆発光を光屯変換用シ1 )コソフォトダイオード ( 浜松ホトニクス

を組み込んだパルス発生回路を介して t .ラ l /･ }羊 ‑ / トレコーダ〔菊水電子工業製

に導き,爆発光の到達時間差とファイメ‑設置同距離から爆速を井出したL S ) .

試掛王.鉄管の内径を一定

とし,肉厚を増加させることにより密閉頚鹿の効果を見る一連の試

敦と ^{.肉厚を一定}

として薬径の効果を見る試鼓の

通りに大別して行なった｡

に示す｡前報同様,爆速脚定借を V d.

状態万巻式を用いた場合の

コードによる計井値を

で表わし,両者の

o b .IV 血. )を爆曲の非理想性を表わす指標とした｡表中,装填比重,爆速測定値及び計井値は各々

/ S,0. 01 h/ S 単位で表示した｡

に,試負結果を示す｡横軸は各々鉄管の肉厚

,縦軸は燦速実測値である｡先ず密閉強度の効果については,内層の増加に伴い爆速値の上昇が見られるが

に見られるように.薬径の増加とともに俺達の上昇がみられ今回の試鼓条件での最大薬径

が得られた｡これは無次元爆速で表わせば

となり,最大肉厚時の

を上回っている｡また,薬径が

1 町以上においてもわずかではあるが燥速の上昇がみられ, さらに薬径を大きくすることにより,より高い爆速が得られると推定される｡

に,肉厚の遵数及び薬径の遭数に対して

プt 'ットした無次元爆速を示す｡両者がいずれも燥速

と直線関係にあると仮定すると,それらの的係は

^'

‑ 8 小一
